MANUALE UTENTE VisiOne 3D VR3550 Concept

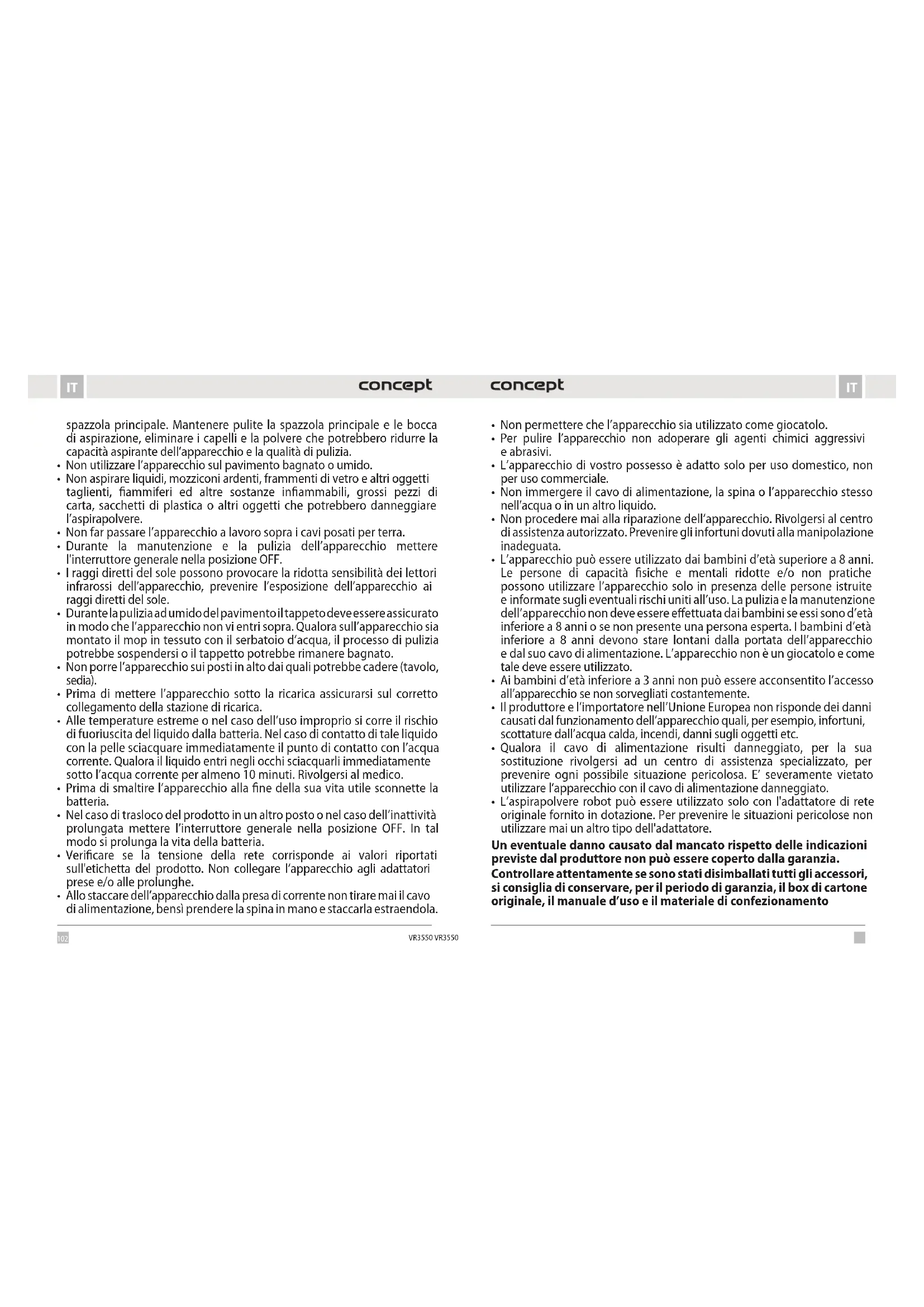

• Non utilizzare il prodotto in modo diverso da quello descritto nel presente manuale d’uso.

• Eliminare completamente tutti gli imballi e materiali pubblicitari prima di utilizzare l’apparecchio per la prima volta.

• Prima di procedere all’utilizzo dell’apparecchio eliminare dal pavimento tutti gli oggetti che possano compromettere la pulizia regolare ed effettiva del pavimento stesso (cavi, carta, vestiti, tovaglie e tende che toccano per terra).

• Utilizzare solo ed esclusivamente gli accessori ed i pezzi di ricambio originali destinati a questo modello.

• Non sedersi sull’aspirapolvere né posarvi degli oggetti.

• L’apparecchio è destinato solo all’uso domestico alle temperatura da 0 °C a 40 °C.

• Prima di procedere all’uso dell’apparecchio controllare se il contenitore per la raccolta della polvere e il tessuto del mop sono inseriti correttamente.

• Non porre i capelli, i vestiti, le dita o altre parti del corpo in vicinanza della102 103 ITIT VR3550 VR3550 spazzola principale. Mantenere pulite la spazzola principale e le bocca di aspirazione, eliminare i capelli e la polvere che potrebbero ridurre la capacità aspirante dell’apparecchio e la qualità di pulizia.

• Non utilizzare l’apparecchio sul pavimento bagnato o umido.

• Non aspirare liquidi, mozziconi ardenti, frammenti di vetro e altri oggetti taglienti, fiammiferi ed altre sostanze infiammabili, grossi pezzi di carta, sacchetti di plastica o altri oggetti che potrebbero danneggiare l’aspirapolvere.

• Non far passare l’apparecchio a lavoro sopra i cavi posati per terra.

• Durante la manutenzione e la pulizia dell’apparecchio mettere l'interruttore generale nella posizione OFF.

• I raggi diretti del sole possono provocare la ridotta sensibilità dei lettori infrarossi dell’apparecchio, prevenire l’esposizione dell’apparecchio ai raggi diretti del sole.

• Durante la pulizia ad umido del pavimento il tappeto deve essere assicurato in modo che l’apparecchio non vi entri sopra. Qualora sull’apparecchio sia montato il mop in tessuto con il serbatoio d’acqua, il processo di pulizia potrebbe sospendersi o il tappetto potrebbe rimanere bagnato.

• Non porre l’apparecchio sui posti in alto dai quali potrebbe cadere (tavolo, sedia).

• Prima di mettere l’apparecchio sotto la ricarica assicurarsi sul corretto collegamento della stazione di ricarica.

• Alle temperature estreme o nel caso dell’uso improprio si corre il rischio di fuoriuscita del liquido dalla batteria. Nel caso di contatto di tale liquido con la pelle sciacquare immediatamente il punto di contatto con l’acqua corrente. Qualora il liquido entri negli occhi sciacquarli immediatamente sotto l’acqua corrente per almeno 10 minuti. Rivolgersi al medico.

• Prima di smaltire l’apparecchio alla fine della sua vita utile sconnette la batteria.

• Nel caso di trasloco del prodotto in un altro posto o nel caso dell’inattività prolungata mettere l’interruttore generale nella posizione OFF. In tal modo si prolunga la vita della batteria.

• Verificare se la tensione della rete corrisponde ai valori riportati sull'etichetta del prodotto. Non collegare l’apparecchio agli adattatori prese e/o alle prolunghe.

• Allo staccare dell’apparecchio dalla presa di corrente non tirare mai il cavo di alimentazione, bensì prendere la spina in mano e staccarla estraendola.

• Non permettere che l’apparecchio sia utilizzato come giocatolo.

• Per pulire l’apparecchio non adoperare gli agenti chimici aggressivi eabrasivi.

• L’apparecchio di vostro possesso è adatto solo per uso domestico, non per uso commerciale.

• Non immergere il cavo di alimentazione, la spina o l’apparecchio stesso nell’acqua o in un altro liquido.

• Non procedere mai alla riparazione dell’apparecchio. Rivolgersi al centro di assistenza autorizzato. Prevenire gli infortuni dovuti alla manipolazione inadeguata.

• L’apparecchio può essere utilizzato dai bambini d’età superiore a8anni. Le persone di capacità fisiche e mentali ridotte e/o non pratiche possono utilizzare l’apparecchio solo in presenza delle persone istruite einformate sugli eventuali rischi uniti all’uso. La pulizia e la manutenzione dell’apparecchio non deve essere effettuata dai bambini se essi sono d’età inferiore a 8 anni o se non presente una persona esperta. I bambini d’età inferiore a 8 anni devono stare lontani dalla portata dell’apparecchio edal suo cavo di alimentazione. L’apparecchio non è un giocatolo e come tale deve essere utilizzato.

• Ai bambini d’età inferiore a 3 anni non può essere acconsentito l’accesso all’apparecchio se non sorvegliati costantemente.

• Il produttore e l’importatore nell’Unione Europea non risponde dei danni causati dal funzionamento dell’apparecchio quali, per esempio, infortuni, scottature dall’acqua calda, incendi, danni sugli oggetti etc.

• Qualora il cavo di alimentazione risulti danneggiato, per la sua sostituzione rivolgersi ad un centro di assistenza specializzato, per prevenire ogni possibile situazione pericolosa. E’ severamente vietato utilizzare l’apparecchio con il cavo di alimentazione danneggiato.

• L’aspirapolvere robot può essere utilizzato solo con l'adattatore di rete originale fornito in dotazione. Per prevenire le situazioni pericolose non utilizzare mai un altro tipo dell'adattatore. Un eventuale danno causato dal mancato rispetto delle indicazioni previste dal produttore non può essere coperto dalla garanzia. Controllare attentamente se sono stati disimballati tutti gli accessori, si consiglia di conservare, per il periodo di garanzia, il box di cartone originale, il manuale d’uso e il materiale di confezionamento104 105 ITIT VR3550 VR3550

DESCRIZIONE DEL PRODOTTO

1 Pulsante per la ricarica 2 Sensore TOF integrato 3 Sensori laser anteriori 4 Paraurti 5 Pulsante pulizia/accensione/spegnimento 6 Sensore laterale verticale 7 Spazzola laterale 8 Sensori anticaduta 9 Elettrodi di carica 10 Ruota di scorrimento anteriore 11 Spazzola rotante 12 Copertura della spazzola rotante 13 Apertura per scaricare la sporcizia 14 Aperture per il dosaggio dell’acqua 15 Ruota di scorrimento laterale 16 Contenitore per la polvere 17 Indicatore Wifi 18 Pulsante RESET 19 Pulsante per l’estrazione del contenitore per la polvere 20 Pulsante (1/2) per l’estrazione del modulo di lavaggio (mocio) 21 Pulsante per l’estrazione del serbatoio per l’acqua 22 Spazzola pulente 23 Contenitore per la polvere 24 Apertura per l’aspirazione della sporcizia 25 Apertura per scaricare la sporcizia 26 Uscia aria 27 Filtro 28 Filtro HEPA 29 Filtro in schiuma 30 Pulsante per rimuovere lo sporco dal contenitore per la polveret

ELENCO DEI COMPONENTI

A. Contenitore per la polvere B. Serbatoio per l’acqua C. Modulo di lavaggio (mocio) D. Tessuti per la pulizia E. Sacchetto per la polvere F. Filtro combinato G. Spazzola rotante universale H. Spazzola rotante per pavimenti rigidi

I. Spazzola laterale

J. Spazzola pulente K. Cavo di alimentazione

DESCRIZIONE DELLA STAZIONE DI RICARICA

1.1 Coperchio ribaltabile

1.2 Indicatore luminoso

1.3 Sensore a infrarossi

1.4 Elettrodi di carica

1.5 Apertura per l’aspirazione della sporcizia

1.A Serbatoio per l’acqua 1.B Pulsante per sbloccare il serbatoio per l’acqua 1.C Apertura per versare l’acqua 1.D Barra guida 1.E Tessuti per la pulizia 1.F Modulo di lavaggio (mocio) 1.G Pulsanti per sbloccare il modulo di lavaggio FUNZIONI CHIAVE Pulizia / accensione e spegnimento

• Premere e tenere premuto il pulsante per 3 secondi per l’accensione/spegnimento dell’aspirapolvere (non è possibile spegnere l’aspirapolvere durante la ricarica).

• Premendo il pulsante si avvia/interrompe la pulizia. Ricarica / pulizia locale

• Premendo brevemente si avvia la ricarica o si sospende il funzionamento.

• Premendo a lungo si avvia la pulizia locale.

• Se l’aspirapolvere si trova nella base di ricarica, premendo brevemente il pulsante si avvia l’aspirazione della sporcizia dall’aspirapolvere. Indicatore luminoso circolare

• Bianco: Modalità operativa, capacità della batteria ≥ 20%

• Giallo: Bassa capacità della batteria < 20%

• Rosso: L’aspirapolvere è scarico Riavvio della WiFi

• Premere contemporaneamente entrambi pulsanti per 3 s.

• Indicatore Wifi lampeggiante (17): Ricarica o avvio del processo

• Lampeggiamento rapido rosso dell’indicatore Wifi (17): Errore INSTALLAZIONE

1. Assemblare la base di ricarica secondo le fig. 1.7, 1.8 e

1.9 – inserire la parte inferiore nella parte principale

della base di ricarica e fissare le chiusure. Quindi aprire il coperchio superiore ed inserire il sacchetto per la polvere (l’aspirazione della sporcizia nella base di ricarica non viene avviata se non è inserito il sacchetto per la polvere nella base di ricarica!).

• Collegare il cavo di alimentazione. Nota:

• Garantire lo spazio libero sufficiente, almeno 6 cm dalla parete, almeno 50 cm da entrambi lati della stazione di ricarica e almeno 1,5 m davanti alla stazione di ricarica.

• Se il cavo di alimentazione risulta teso verticalmente verso il pavimento, l’apparecchio potrebbe farlo uscire dalla presa di rete e di conseguenza la stazione di ricarica potrebbe essere spenta.

• In condizioni normali la spia di ricarica è accesa all'accensione dell’apparecchio e spenta alla ricarica dell’apparecchio completata.

2. Non spostare senza motivo la stazione di ricarica

enon esporla ai raggi diretti del sole. Nota: I raggi diretti del sole disturbano il segnale della stazione di ricarica e per questo motivo l’apparecchio potrebbe non trovare la stazione di ricarica.

3. Montaggio della spazzola laterale

Spingere la spazzola laterale nella sua posizione (si veda la fig. 7) finché non si sente un “clic”.

4. Messa in funzione e ricarica

Accendere l’aspirapolvere premendo il pulsante per l’accensione per circa 3 secondi. Dopodiché inserire manualmente l’aspirapolvere nella base di ricarica in modo che gli elettrodi di carica si tocchino. La ricarica è iniziata se l’indicatore luminoso sulla base di carica si spegne.

5. Connessione dell’applicazione mobile (questo

passo può essere omesso) Leggere le istruzioni per la connessione della rete Wi-Fi e collegare l’applicazione mobile.

6. Avvio della pulizia

Una volta acceso il aspirapolvere , premere brevemente il pulsante sul aspirapolvere stesso oppure avviare la pulizia tramite l’applicazione mobile. Nota:

• Il robot destinato all’uso spazzola non può essere utilizzato per l’eliminazione dei liquidi.

• Se il livello della ricarica dell’accumulatore è inferiore al 15%, l’apparecchio non può lavorare. Procedere alla ricarica dell’accumulatore.

• Qualora il livello di ricarica dell’accumulatore sia inferiore al 15 %, l’apparecchio torna automaticamente alla stazione di ricarica.

• Prima di usare l’apparecchio eliminare tutti gli oggetti dal pavimento (compreso il cavo di alimentazione della stazione di ricarica), per prevenire i buchi di corrente e danneggiamenti degli oggetti/fili conduttori.

7. Montaggio del modulo lavapavimenti

a) Applicazione del tessuto lavapavimenti: far scorrere il tessuto sulla barra guida del modulo per il lavaggio (mocio). Quindi adagiarlo sul modulo di lavaggio e fissarlo al velcro (si vedano le fig. 1.D e 1.E). Nota: Finita la pulizia lavare bene il tessuto lavapavimenti per mantenerlo in buone condizioni. b) Rimuovere il serbatoio per l’acqua mediante il pulsante per lo sbloccaggio e riempirlo con l’acqua (si vedano le fig. 1.B e 1.C). c) Montare il modulo: Premere e tenere premuto il pulsante al centro del contenitore ed inserirlo orizzontalmente lungo la parte posteriore del robot. Il contenitore risulta montato, quando si sente lo scatto e l’apparecchio emette il segnale acustico.106 107 ITIT VR3550 VR3550 Dopo il contenitore inserire il modulo lavapavimenti. Il modulo è inserito correttamente, quando si sente lo scatto.

8. Estrazione del modulo lavapavimenti

Una volta che il robot ha terminato il suo lavoro, premere i fermi su entrambi i lati, vedi Figura 1.G, estrarre il modulo di pulizia dal retro e pulire la pellicola (non muovere o girare il robot durante la pulizia). Quindi rimuovere il serbatoio per l’acqua e buttare l’acqua in eccesso.

9. Istruzioni d’uso del modulo lavapavimenti

• Non utilizzare il modulo lavapavimenti se non si ha sotto controllo.

• Assicurarsi, per motivi di sicurezza, che il modulo lavapavimenti sia stato tolto se non usato o se l’apparecchio si trova sotto la ricarica.

• Non tentare di lavare il tappeto.

• Per ottenere il migliore effetto di lavaggio pavimento rimuovere prima le impurità dal pavimento con una scopa o con un’aspirapolvere.

• Per integrare l’acqua o pulire il tessuto lavapavimenti sospendere il funzionamento dell’apparecchio ed estrarre e rimettere il modulo lavapavimenti seguendo i passi 8 e 9. Non spostare né capovolgere l’apparecchio per non causare la lettura errata della posizione o la perdita della mappa.

• La funzione di lavapavimenti viene utilizzata per la pulizia accurata della superficie. L’apparecchio però non può eliminare in modo efficace le impurità incollate. Esse devono essere rimosse manualmente.

• Per migliorare l’efficienza della pulizia, prima di procedere alla pulizia stessa, inumidire il tessuto lavapavimenti. Nota:

• Il robot aspirapolvere non può essere utilizzato per l’eliminazione dei liquidi.

• Prima di usare l’apparecchio eliminare tutti gli oggetti dal pavimento (compreso il cavo di alimentazione della stazione di ricarica), per prevenire i buchi di tensione e danneggiamenti degli oggetti/fili conduttori. RICARICA Regime automatico: Terminato il lavoro, l’apparecchio torna automaticamente alla stazione di ricarica. Vengono aspirate le impurità dal contenitore. Nell’app è possibile impostare l’aspirazione automatica del contenitore per la polvere. Regime manuale: Quando l’apparecchio si trova nelle condizioni di sospensione temporanea premendo brevemente il pulsante si avvia la ricarica oppure l’apparecchio può essere ricaricato gestendolo tramite l’applicazione mobile. Nota: Se l’apparecchio non trova la stazione di ricarica, torna automaticamente in posizione di partenza. In tal caso portare l’apparecchio alla stazione di ricarica manualmente.

PULIZIA COMPLETAMENTE AUTOMATICA

Una volta acceso il robot esegue il sopralluogo dell’ambiente, ne genera la mappa e la divide in modo intelligente in area (la generazione della mappa avviene mediante scansione 4x4 delle aree collegate tra loro finché l’aspirapolvere non percorre tutta la mappa). Poi spazzola lungo la parete ogni sezione, una dopo l’altra, e programma la traiettoria di pulizia in curve / a forma di S. Terminata le pulizia il robot torna automaticamente alla stazione di ricarica. Nota: Durante la pulizia non muovere il robot inutilmente e frequentemente. Se spostato, rimettere il robot nella posizione precedente. Non appena il robot si accende, cercherà di riprendere la posizione. Una volta ripresa la posizione il robot continuerà a lavorare seguendo la traiettoria programmata. Se il robot non riesce a riprendere la posizione, cancella il compito in corso, creerà di nuovo la mappa ed eseguirà la pulizia di nuovo. Anche se non trova la stazione di ricarica. PULIZIA LOCALE Se una parte del pavimento richiede una pulizia più intensa, l’utente identifica nell’applicazione la zona di dimensione 1,5m x 1,5m che va pulita nel regime di pulizia più intensa. L’apparecchio si sposta automaticamente in questa zona ed avvia la pulizia. Se non è possibile controllare l’aspirapolvere con l’app mobile, spostarlo manualmente nel punto che si desidera pulire. Premere a lungo il pulsante di ricarica (1.) e l’aspirapolvere effettuerà una pulizia locale in un’area 1.5 x 1.5 m con il centro nella sua posizione di partenza.

PULIZIA IN ZONA CIRCOSCRITTA

Mediante l’app mobile selezionare le zone nelle quali si vuole che l’aspirapolvere svolga la pulizia. Si possono selezionare le zone soltanto dopo la scansione ed il caricamento della mappa nell’app mobile. PULIZIA STANZE Scegliere tramite l’applicazione mobile le stanze da pulire ZONA VIETATA Impostare tramite l’applicazione mobile una o più zone vietate. Il robot non accederà a queste zone, non vi eseguirà la pulizia. Nota: Il robot potrebbe entrare nella zona vietata per errore di localizzazione, per errore dei sensori o per altri motivi.

• Il robot potrebbe accedere alla zona chiusa qualora cambi in modo fondamentale la posizione della stazione di ricarica e/o dei mobili. Per questo motivo non muovere, se non è indispensabile, il robot operante né intervenire in alcun modo nel suo lavoro.

• La zona vietata sarà cancellata non appena si ripristini la mappa.

ZONA SENZA PULIZIA UMIDA

Impostare tramite l’applicazione mobile la zona senza pulizia umida. Se l’apparecchio porta montato il modulo lavapavimenti eviterà la rispettiva zona. Se invece l’apparecchio esegue solo la missione di aspirazione entrerà in quella zona.

PROGRAMMAZIONE DELLE PULIZIA

Il tempo fisso della pulizia può essere impostato tramite l’applicazione mobile. L’apparecchio comincia a pulire automaticamente all’ora impostata e terminato lavoro torna alla stazione di ricarica.

Se non è possibile collegarsi all’apparecchio tramite il cellulare per motivi di cambio della configurazione del router e della password o per altri motivi, premere contemporaneamente il pulsante e il pulsante per 3 s, fino a che non si sente il messaggio vocale "Reset WiFi“ e l'indicatore wifi (17) non lampeggia.

POTENZA DI ASPIRAZIONE/ DOSAGGIO DELL’ACQUA

• Mediante l‘app mobile si possono selezionare 4 potenze di aspirazione e 4 livelli di dosaggio dell’acqua.

• Selezionando la modalità Autoboost, l’aspirapolvere aumenta automaticamente la sua potenza di aspirazione quando incontra un tappeto MANUTENZIONE GIORNALIERA Spazzola principale (da pulire regolarmente)

1. Girare l’apparecchio e premere il fermo sul coperchio

della spazzola principale per poter estrarla.

2. Eliminare la polvere dal vano interno e dall’interno

della spazzola principale con un apposito spazzolino, pulire la spazzola principale.

3. Ricomporre la spazzola principale e spingere il

coperchio fino a che il fermo entri nella propria sede. La spazzola laterale (da pulire regolarmente)

1. Girare l’apparecchio e tirare la spazzola laterale verso

2. Eliminare dalla spazzola capelli ed altre impurità

erimetterla sul posto. Nota: Cambiare le spazzole laterali ogni 3-6 mesi per garantirne l'efficacia. Contenitore per la polvere + filtri (da pulire regolarmente)

1. Aprire il coperchio superiore dell’aspirapolvere.

2. Premere il pulsante per l’estrazione del contenitore per

la polvere (19.) e rimuovere il contenitore.

3. Rimuovere i filtri dal contenitore per la polvere e pulirli

4. Premere il pulsante per scaricare la sporcizia e svuotare

il contenuto del contenitore per la polvere. Modulo lavapavimenti (pulire dopo ogni uso)

1. Togliere il tessuto e pulirlo.

2. Asciugare il contenitore per l’acqua.

Sensori (da pulire regolarmente) Pulire i sensori con un panno morbido:

4. Elettrodi di carica (9. + 1.4)

Nota: Spegnere sempre l’aspirapolvere (la base di ricarica) prima della sua pulizia. Accumulatore

• L’apparecchio è munito degli accumulatori agli ioni di litio ad alta potenza. Se si vogliono mantenere le alte prestazioni dell’accumulatore, utilizzare l’apparecchio completamente carico.

• Qualora si preveda il fermo prolungato dell’apparecchio, spegnerlo e immagazzinarlo in modo sicuro. Ricaricare l’apparecchio fermo ogni tre mesi, per prevenire il danneggiamento degli accumulatori in seguito allo scarico eccessivo. Aggiornamento del firmware Il firmware si aggiorna tramite l’applicazione mobile. Effettuare l’aggiornamento ogniqualvolta si riceva l’informazione su un firmware nuovo. All’aggiornamento del firmware il livello di ricarica dell’accumulatore dovrebbe essere ≥50 % el’apparecchio deve trovarsi alla stazione di ricarica. Stazione di ricarica

• Controllare lo stato del sacchetto nella stazione di ricarica, se risulta pieno sostituirlo con uno nuovo.

• Pulire i contatti di ricarica e la bocca di aspirazione.108 109 ITIT VR3550 VR3550 PROBLEMI COMUNI Problema Soluzione Non si riesce ad accendere l’apparecchio

• L’apparecchio potrebbe avere l’accumulatore quasi scarico, mettere il robot nella stazione di ricarica ed allinearlo secondo i contatti della lastra, l’apparecchio si avvia automaticamente (se il robot è spento completamente, si avvia solo dopo che sta per un po’ sotto la ricarica).

• Non utilizzare l’apparecchio se la temperatura dell’ambiente è inferiore allo 0 °C osuperiore ai 50 °C. Utilizzare l’apparecchio alla temperatura che rientra nei limiti 0-40 °C. Non si riesce a ricaricare il robot

• Spostare il robot dalla stazione di ricarica, controllare se si accende la spia della stazione di ricarica e controllare se entrambe le estremità dell’adattatore di ricarica della stazione di ricarica sono collegati correttamente.

• Nel caso del mancato contatto pulire le superfici di contatto della stazione di ricarica e i contatti di ricarica sul robot oppure girare la spazzola laterale da parte. Non si riesce a ricaricare il robot Il robot è troppo lontano dallastazione di ricarica, posizionarlo nella vicinanzadella stazione di ricarica e riprovare. Comportamento anomalo Spegnere il robot e riavviarlo. L'apparecchio emette il suono strano durante il funzionamento Sulla spazzola principale, la spazzola laterale o sulla ruota possono essere avvolte delle impurità, spegnere il robot ed eliminare le impurità. La capacità di aspirazione si riduce e dall’apparecchio esce la polvere

• Il contenitore per la raccolta della polvere è pieno. Svuotarlo e pulirlo.

• La griglia del filtro è otturata. Pulirla o sostituirla.

• La spazzola principale è avvolta dalle impurità. Non si riesce a collegare la rete WiFi

• Cattivo segnale della rete WiFi. Controllare se la copertura del segnale WiFi èsufficiente.

• La rete WiFi è collegata in modo inusuale. Operare il riavvio della rete WiFi, scaricare l’applicazione più recente e provare a collegarsi di nuovo.

• La password non è stata inserita correttamente.

• E’ a disposizione il router per la gamma di frequenza 5 GHz, il robot aspirapolvere èequipaggiato solo per la gamma di frequenza 2,4 Ghz. lI robot consuma l’energia se posizionato alla stazione di ricarica? Il robot consuma la piccola quantità di energia elettrica se posizionato in modo permanentemente allastazione di ricarica, comunque ciò permette la massima prestazione dell’accumulatore. Per le prime tre volte il robot va caricato per 16 ore? L’accumulatore agli ioni di litio può essere utilizzato subito dopo la ricarica e non ha l’effetto memoria.

SOLUZIONE DEI PROBLEMI

Messaggi acustici Soluzione Error 1: Front bumper stuck Paraurti bloccato, controllarlo. Error 2: Wheel stuck. Check the wheel and move it to a new position Ruota bloccata. Controllare la ruota e muoverla in una nuova posizione. Error 3: Side brush stuck Spazzola laterale bloccata, controllarla. Error 4: Rolling brush stuck. Remove and clean the rolling brush Spazzola rotante bloccata. Rimuoverla e pulirla. Error 5: Device trapped. Clear the surrounding area Dispositivo bloccato. Sgomberare l'area circostante. Error 6: Anti-drop sensor blocked, please wipe. Sensore anticaduta bloccato, pulirlo. Error 7: Wheel suspended. Please move the device to a new position Ruota sospesa. Spostare il dispositivo in una nuova posizione. Error 8: Low battery, shutting down device. Please charge your device Batteria scarica, spegnimento dispositivo. Ricaricare il dispositivo. Error 11: Front Infrared Sensor needs cleaning Bisogna pulire il sensore ad infrarossi anteriore. Error 12: Right wall sensor needs cleaning Bisogna pulire il sensore della parete destra. Error 13: Device tilted. Please put the device on a flat surface to start Dispositivo inclinato. Posizionare il dispositivo su una superficie piana per avviarlo. Error 14: Please insert dust collector and filter. Inserire il contenitore per la polvere ed il filtro. Insufficient water. Add Water Acqua insufficiente. Aggiungere acqua. Error 17: Virtual Boundary detected. Move device to a different area Rilevato Confine Virtuale. Spostare il dispositivo in un altro luogo. Error 20: Front Laser sensor may be blocked, please wipe it; Il sensore Laser anteriore potrebbe essere bloccato, pulirlo. Error 21: Front obstacle avoidance sensor is blocked, please wipe it; Il sensore per evitare ostacoli frontali è bloccato, pulirlo.

COLLEGAMENTO SENZA FILI E COMPATIBILITÀ

• La società Jindřich Valenta - CONCEPT non può essere resa responsabile in alcun modo dei danni accidentali, indiretti o consequenziali, né della perdita dei dati o dei danni causati dalla diffusione delle informazioni avvenuta in seguito alla comunicazione tramite le tecnologie senza fili.

• La comunicazione senza fili funzionante in modo perfetto non può essere garantita al 100% per tutti i dispositivi Smart e per tutte le reti Wifi (router). Considerata la varietà dei dispositivi sul mercato possono verificarsi i casi, in cui la natura o la specifica del rispettivo dispositivo Smart o della rete Wifi (router) non permettono il collegamento, o il collegamento è disturbato. L’efficienza della comunicazione senza fili è inoltre influenzata da una serie dei fattori, compresa la configurazione hardware esoftware. La comunicazione tra il robot e la rete Wifi a cui si vuole fare il collegamento, può essere compromessa da altre reti Wifi, che possono essere sintonizzate sullo stesso canale e di conseguenza disturbare la comunicazione (per esempio nei quartieri con alta densità di popolazione, nei condomini etc.). I tali fatti non possono essere considerati la causa della contestazione dell’apparecchio.110 111 ITIT VR3550 VR3550

• L’applicazione è posseduta ed esercitata da un terzo soggetto (di cui in poi per brevità solo „Soggetto") diverso dalla società Jindřich Valenta - CONCEPT (di cui in poi per brevità solo „Venditore"). Il Venditore non passa al soggetto alcuni dati personali. Al momento della registrazione all’applicazione il cliente passa i dati direttamente al Soggetto che diventa il Titolare del trattamento dati. L’applicazione e la relativa tutela dei dati personali sono soggette alle regole del Soggetto. Compatibilità: Sistema operativo del dispositivo Smart - Android 5.0 e superiore - IOS 9.0 e superiore Rete Wifi - 2,4 GHz - protezione WPA1 e WPA2 (consigliata WPA2) AVVERTIMENTO: L’apparecchio non può essere utilizzato con le reti Wifi protette dal protocollo IEEE 802.1X (solitamente le reti Wifi aziendali).

CONTROLLO TRAMITE L’APPLICAZIONE

Prima di poter gestire l’apparecchio tramite l'applicazione, sarà necessario collegarlo con il Vostro cellulare e permettergli accesso alla Vostra rete WiFi. Distanza consigliata al momento di impostazione: meno di 4 metri Assicurarsi che il robot aspirapolvere, router e il rispettivo cellulare siano vicini uno rispetto all’altro in modo che possa avvenire l’accoppiamento. Lo scarico dell’applicazione, la sua installazione e l’accoppiamento dell’apparecchio Nota Effettuare l’accoppiamento dell’aspirapolvere solo se l’accumulatore è carico, oppure con l’aspirapolvere posizionato alla base di ricarica.

1. Fare lo scan del codice QR di cui sotto (fig. 1) oppure cercare l’applicazione „Concept Home“ su Google Play oppure

nell’App Store e scaricarla nel proprio cellulare.

2. Se si ha già l’applicazione Concept Home, aprirla, effettuare login e seguire le istruzioni per l’accoppiamento.

3. Prima di procedere all’accoppiamento dell’applicazione con l’apparecchio assicurasi che sull’apparecchio

lampeggino entrambi pulsanti.

4. Poi premere nell’applicazione “+” oppure “aggiungere l’apparecchio”.

5. Si visualizza la lista degli apparecchi, scegliere l’apparecchio dalla lista.

6. Inserire la rete wifi a cui collegarsi, e la sua password, la password potrebbe inserirsi automaticamente.

7. Premere il pulsante next e in alto a destra premere sulla scritta "EZ Mode".

8. Scegliere la possibilità del regime AP, confermare che l’apparecchio lampeggia e premere “next”.

9. Entrare nell’impostazione wifi nel rispettivo cellulare, scegliere la wifi SmarLife-xxx ed attendere che avvenga la

10. Poi tornare nell’applicazione ed attendere che l’apparecchio si accoppi. Una volta terminato l’accoppiamento

l’apparecchio può essere gestito tramite l’applicazione mobile. fig. 1 fig. 2 fig. 3 fig. 5fig. 4 fig. 6 fig. 7 fig. 8 fig. 9 fig. 10 fig. 11 fig. 12 fig. 13 fig. 14 Problemi di accoppiamento

• Verificare la correttezza della password inserita della rete WiFi utilizzata.

• L’apparecchio supporta solamente la rete WiFi 2,4 Ghz.

• Il router è sovraccarico per il collegamento di tanti altri dispositivi (in particolare nei quartieri con alta concentrazione di popolazione o per il numero alto dei dispositivi smart collegati). Perché il funzionamento sia stabile, è necessario che il segnale della rete WiFi copra bene l’ambiente dove è previsto l’uso dell’aspirapolvere e che il segnale della rete WiFi sia sufficientemente forte. - riavviare l’aspirapolvere e il dispositivo smart e ripetere la procedura; - se possibile, provare il riavvio del Wifi router;

• Se il dispositivo smart contiene il sistema Android 6.0 e superiore, occorre avere accesa la funzione di localizzazione.

• Non appena l’aspirapolvere si accoppi con il dispositivo smart tramite l’applicazione „Concept Home“, non muovere né spostare la stazione di ricarica. L’aspirapolvere utilizza la stazione di ricarica come punto di riferimento nella mappa.113

• Spostando la stazione di ricarica si rischia di perdere la mappa generata, comprese le zone di pulizia e vietate precedentemente individuate! L’aspirapolvere creerà una mappa nuova che trascriverà la mappa precedente. ASSISTENZA La manutenzione più impegnativa e/o la riparazione che richiede l’intervento sulle parti interne dell’apparecchio devono essere effettuate esclusivamente dal centro di assistenza autorizzato o da una persona esperta e qualificata.

PROTEZIONE DELL’AMBIENTE

• Riciclare imballi e prodotti vecchi, alla fine di loro ciclo di vita.

• La scatola in cui si acquista il prodotto può essere recuperata come rifiuto differenziato.

• I sacchetti in polietilene (PE) possono essere recuperati come rifiuto differenziato. Riciclaggio del prodotto alla fine della sua vita utile L’apparecchio è identificato in conformità alla Direttiva 2012/19/EU del Parlamento europeo e del Consiglio sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE). Il simbolo riportato sul prodotto indica che il prodotto stesso non può essere smaltito come rifiuto urbano. Va portato in un centro di raccolta dei rifiuti elettrici ed elettronici. Provvedendo allo smaltimento corretto del prodotto si può prevenire l’impatto negativo sull’ambiente e/o sulla salute umana nel caso di mancato riciclaggio. Lo smaltimento deve essere effettuata in conformità alle norme regolanti la gestione dei rifiuti. Le maggiori informazioni sulle modalità dello smaltimento del prodotto sono reperibili presso l’ufficio locale di amministrazione pubblica oppure nel negozio dove il prodotto è stato acquistato. Il presente prodotto rispetta tutti i requisiti elementari stabiliti dalle normative UE inerenti. Il produttore si riserva di apportare le modifiche ai testi relativi al prodotto, al suo disegno e alle relative specifiche tecniche senza preavviso. AGRADECIMIENTO Gracias por comprar este producto de la marca Concept y esperamos que quede satisfecho con él durante todo el tiempo que lo use. Antes de usar el producto, lea con cuidado todo el manual y luego guárdelo. Asegúrese de que las demás personas que vayan a utilizar el producto se familiaricen con el presente manual. Parámetros técnicos Potencia de entrada 65 W Voltaje de la batería 14,4 V Voltaje del adaptador de carga AC 100-240 V - 50/60 Hz Nivel de ruido ≤ 68 dB Batería 5200 mAh, Li-Ion Tiempo de funcionamiento 150 min Tiempo de carga completo 4-5 horas Rango de frecuencia 2,412 - 2,472 GHz Potencia de la antena (máx.) 17,11 dBm IMPORTANTE Antes de conectar al suministro eléctrico, haga un control visual para verificar que el artefacto esté intacto yque no haya sufrido daños durante el transporte.
