Termék típusa	Háromfázisú szoláris inverter Synergy technológiával
Névleges teljesítmény	100 kW
DC bemeneti feszültség	Akár 850 Vdc
AC kimeneti feszültség	277 Vac (háromfázisú)
Kimeneti frekvencia	60.9 Hz
Fázisok száma	Háromfázisú (4 vezeték + föld vagy 3 vezeték + föld)
Tömeg	Körülbelül 32 kg (központi egység)
Méretek	1008 x 1168 x 400 mm (hozzávetőleges)
Kommunikáció	Ethernet, RS485, opcionális Wi-Fi, opcionális mobilhálózat
Konfigurációs alkalmazás	SolarEdge SetApp
Jelzőlámpák	Zöld, kék, piros LED jelzőfények (tápellátás, kommunikáció, hiba)
Védelem	IP65 (kültéri használatra becsült)
Hűtés	Beépített ventilátor
Garancia	5 év (normál, bővíthető)
Kompatibilitás	SolarEdge teljesítményoptimalizálók
Karbantartás	Ellenőrizze a csatlakozókat, tisztítsa meg a szellőzőrácsokat, frissítse a firmware-t a SetApp segítségével

Gyakran ismételt kérdések - SE100KRW00IBNQ4 SolarEdge

Hogyan telepítsem a SolarEdge SE100K invertert?

Kövesse a mellékelt gyorstelepítési útmutatót. Biztosítson legalább 1 méter szabad helyet az inverter előtt, és tartsa be a biztonsági távolságokat (10 cm oldalt, 40 cm felett, 15 cm alatt). Használja a mellékelt sablont a furatok készítéséhez.

Milyen kábeleket használjak az AC csatlakoztatáshoz?

Használjon bimetál kábelsarukat alumíniumhoz, vagy ónozott réz kábelsarukat rézhez. Max keresztmetszet: 70 mm² földvezetékhez, 120 mm² fázisokhoz. Meghúzási nyomaték: 21 N*m fázisokhoz, 12 N*m földhöz.

Hogyan konfiguráljam az invertert a SetApp segítségével?

Töltse le a SolarEdge SetApp alkalmazást okostelefonjára. Állítsa a DC kapcsolót BE állásba, csatlakoztassa az akkumulátort (ha szükséges), és kövesse az utasításokat az üzembe helyezéshez, az ország beállításához és az optimalizálók párosításához.

Mit tegyek, ha a piros jelzőfény világít?

A piros jelzőfény rendszerhibát jelez. Ellenőrizze a SetApp alkalmazást vagy a felügyeleti platformot a hibakód azonosításához. Állítsa vissza az invertert az AC és DC tápfeszültség 5 percre történő megszakításával.

Mit jelentenek a LED jelzőfények?

Zöld: áramtermelés. Kék: kommunikáció a platformmal. Piros: hiba. Zöld és kék: normál működés. Ha csak a kék világít, a rendszer feszültség alatt van, de nem termel.

Hogyan csatlakoztassam az invertert az internethez?

Használja a beépített Ethernet portot (COMM 1), vagy telepítse az opcionális Wi-Fi modult. Mobil kapcsolat is lehetséges USB modem segítségével. Állítsa be a kommunikációs paramétereket a SetApp-ban.

Mekkora a maximális teljesítmény PV láncoként?

Minden DC bemenet legfeljebb 25 A-t támogat. Több mint 3 lánc esetén Synergy egységenként 25 A-os biztosítékok szükségesek. A lánc teljes feszültsége nem haladhatja meg a 850 Vdc-t.

Hogyan frissítsem az inverter firmware-jét?

A frissítések automatikusan elvégződnek a SolarEdge felügyeleti platformon keresztül, vagy manuálisan a SetApp alkalmazás segítségével. Győződjön meg arról, hogy az inverter csatlakozik az internethez.

Telepíthetem az invertert kültérre?

Igen, az inverter kültéri telepítésre tervezett IP65 védelmi besorolással. Tartsa be az ajánlott távolságokat, és lehetőség szerint kerülje a közvetlen napfényt.

Hogyan cseréljek ki egy hibás ventilátort?

A ventilátor cseréjét szakképzett telepítőnek kell elvégeznie. Kapcsolja ki az AC és DC tápfeszültséget, várjon 5 percet, majd távolítsa el az előlapi fedelet. A ventilátor befogott, és speciális szerszámok nélkül cserélhető.

HASZNÁLATI ÚTMUTATÓ SE100KRW00IBNQ4 SolarEdge

Három fázisú inverter Synergy technológiával

Gyors telepítési útmutató

PN: SExxK-xxxxlxxxx

Európában, az Ázsiai és Csendes- óceáni térségben és Dél- Afrikában való felhasználásra

1.3 Verzió

Jelmagyarázat

MEGJEGYZÉS

Ez a jel olyan információt jelöl, amely a felhasználót a termék lehető legjobb használatában támogatja.

VIGYÁZAT!

Veszélyt jelöl. Olyan eljárásra hívja fel a figyelmet, amelynek nem megfelelő módú kivitelezése vagy nem pontos betartása a termék károsodásához vagy megsemmisüléséhez vezethet. A Vigyázat jelzés után ne folytassa a munkát, amíg a jelzett feltételeket tökéletesen meg nem érti és azok nem teljesültek.

FIGYELMEZTETÉS!

Veszélyt jelöl. Olyan eljárásra hívja fel a figyelmet, amelynek nem megfelelő módú kivítelezése vagy nem pontos betartása személyi sérüléshez vagy halálhoz vezethet. A Figyelmeztetés jelzés után ne folytassa a munkát, amíg a jelzett feltételeket tökéletesen meg nem érti és azok nem teljesültek.

Ne vágja le a kábelek csatlakozóit

Ez a szimbólum a SolarEdge berendezés földelési pontjainál jelenik meg.

A fő áramköri lapon kapcsolja BE/KI az AC kapcsolót és várjon 5 percet

A Synergy Menedzseren kapcsolja BE/KI a DC biztonsági kapcsolót és várjon 5 percet (Csak a DC biztonsági kapcsolóval felszerelt modellek esetében)

EZT AZ ÚTMUTATÓT ÓRIZZE MEG – Az útmutató a Három fázisú inverter összeszerelése és karbantartása során követendő fontos utasításokat tartalmaz. A berendezésnek a SolarEdge által ebben a dokumentumban nem meghatározott módon történő használata ronthatja a berendezés által nyújtott védelmet.

A teljesítményoptimalizálók telepítése

solaredge

1

1

Használja a SolarEdge Tervezót az SE rendszerek megtervezéséhez https://designer.solaredge.com

Töltse le a SolarEdge Mapper alkalmazást a sztring teljesítményoptimalizálóinak leképezéséhez

Letöltés

[NO TEXT]

[NO TEXT]

solar edge

1

A teljesítményoptimalizálók telepítése

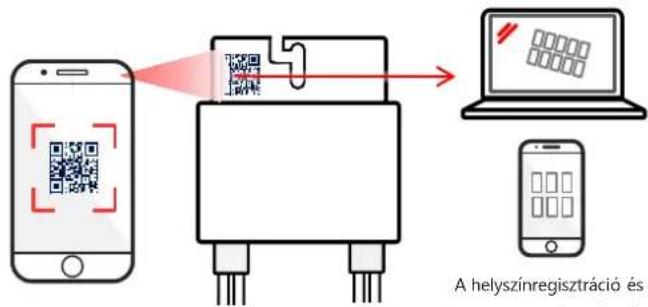

QR-kód szkennelése Mapper használatával

A helyszínregisztráció és Bérsztóban őzősztatósi

A helyszínregisztráció és a fizikai elrendezés elvégzése a Felügyeleti platformon

4

A teljesítményoptimalizáló telepítése

10 mm 25 mm (P860,P960) M6 rozsdamentes acéll 9.5 N*m 12.7 mm 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960)

A teljesítményoptimalizálók telepítése

solaredge

2

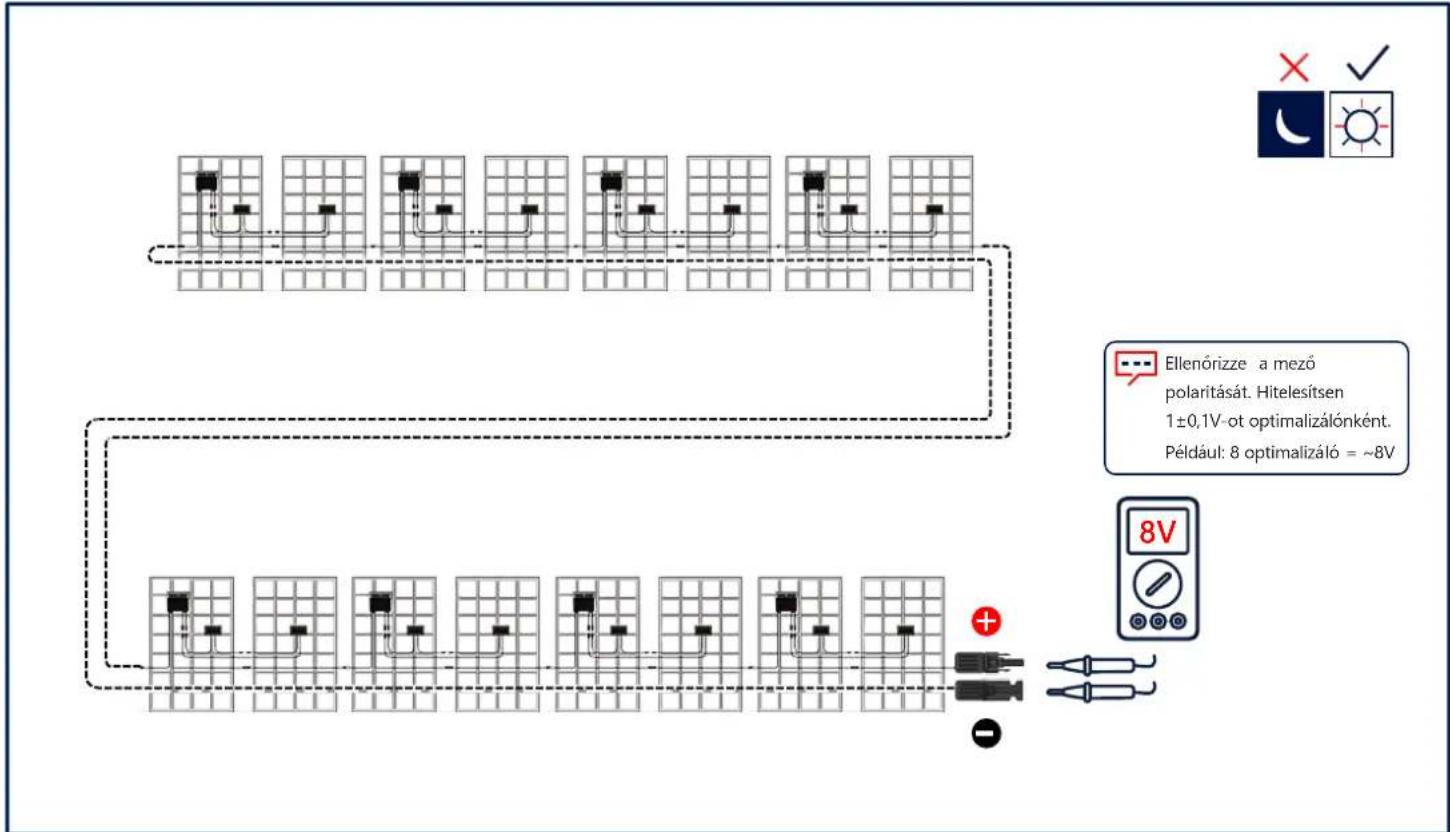

A PV mező csatlakoztatása

Ellenőrizze a mező polaritását. Hitelesítsen 1±0,1V-ot optimalizálónként. Például: 8 optimalizáló = ~8V

Távolságigény megtartása

solaredge

3

Beltéri távolság 20 cm, ha az éves átlaghömérséklet eléri vagy meghaladja a 25°C-t Kültéri távolság 10 cm 40 cm 15 cm 5 cm FIGYELMEZTETÉS! Az inverter előtti területet legalább egy méterig szabadon kell tartani VIGYÁZAT! Ne zárja el a levegőáramlás útját Vízszintes telepítés Tartson több, mint 10°-ot Hálós kerítésen Fém hátlapon 30 cm Egymással hátnak 40 cm 100.8 cm 40 cm 116.8 cm

solaredge

4

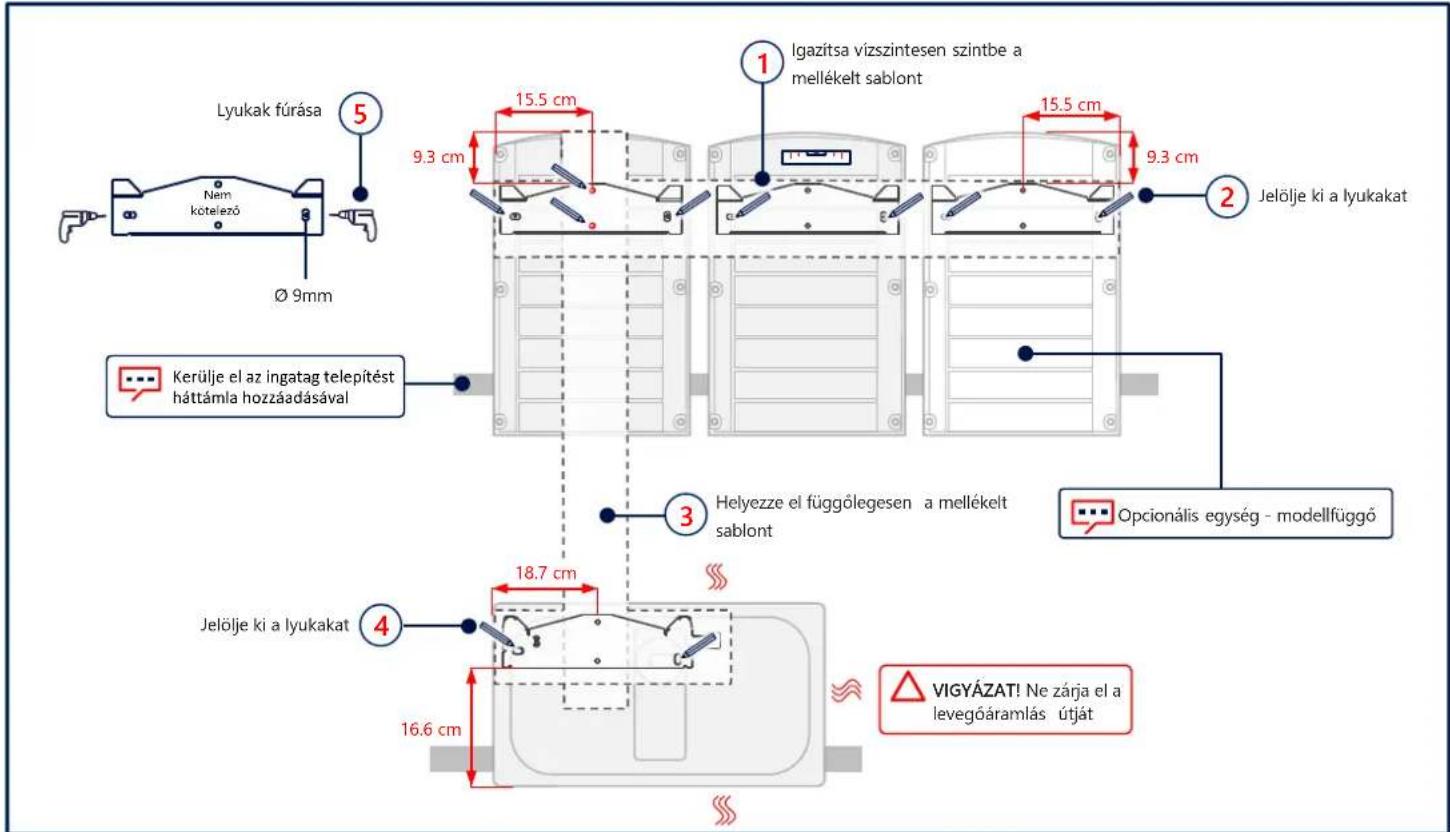

Lyukak helyének megjelölése és kifúrása

Lyukak fúrása 5 Nam kötelező Ø 9mm 15.5 cm 9.3 cm Igazítsa vizszintesen szintbe a mellékelt sablont 15.5 cm 9.3 cm 2 Jelölje ki a lyukakat Kerülje el az ingatag telepítést háttámla hozzáadásával 3 Helyezze el függőlegesen a mellékelt sablont Jelölje ki a lyukakat 4 18.7 cm 16.6 cm VIGYÁZAT! Ne zárja el a levegőáramlás útját

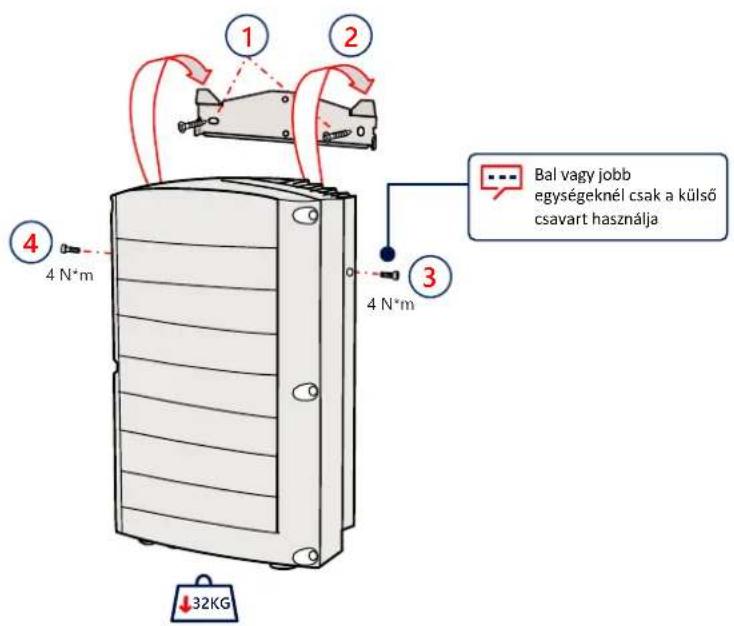

Az egységek rögzítése

solaredge

5

1 2 3 4 N*m 4 N*m ↓18KG

1 2 3 4 4 N*m 4 N*m Bal vagy jobb egységeknél csak a külső csavart használja ↓32KG

solaredge

6

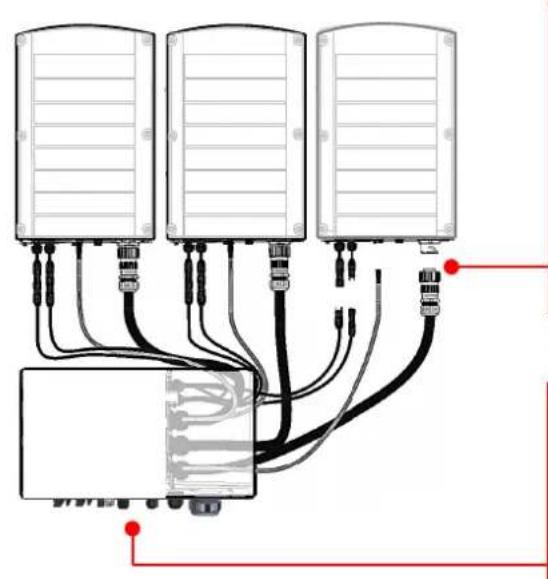

Az összekötő kábelek csatlakoztatása

Csatlakoztassa a kábeleket a címkék szerint

1 2 3 ↑

VIGYÁZAT! Ne zárja el a levegőáramlás útját

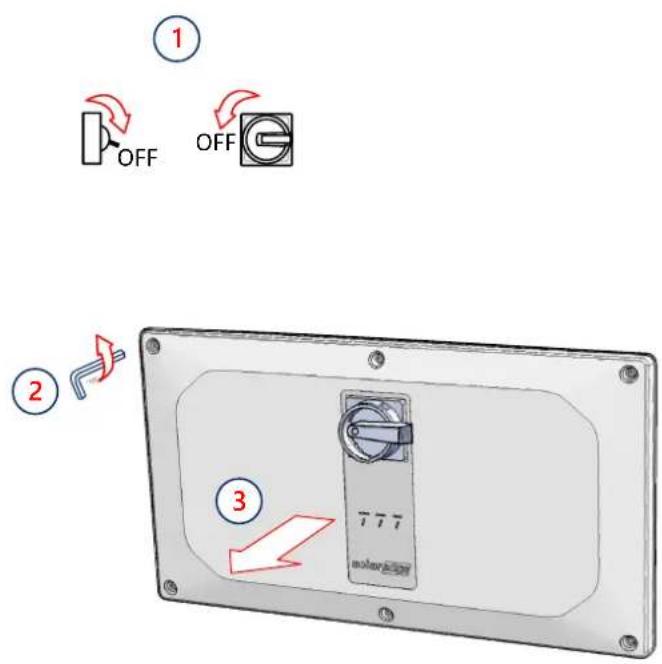

A fedlapok eltávolítása

solaredge

7

① OFF OFF ② ③

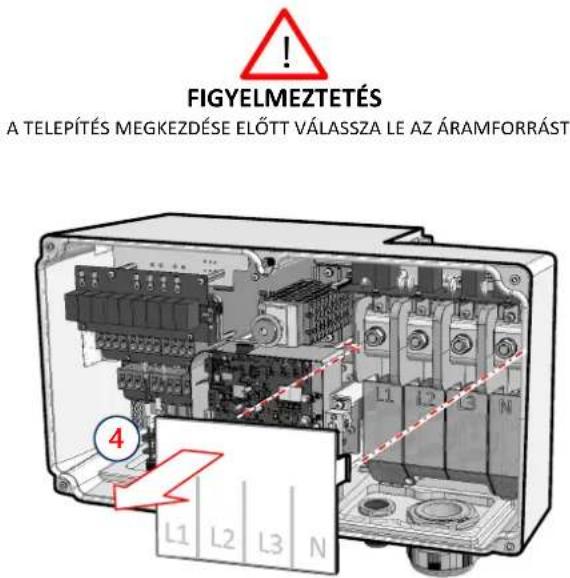

FIGYELMEZTETÉS A TELEPÍTÉS MEGKEZDÉSE ELŐTT VÁLASSZA LE AZ ÁRAMFORRÁST 4 L1 L2 L3 N

solaredge

8

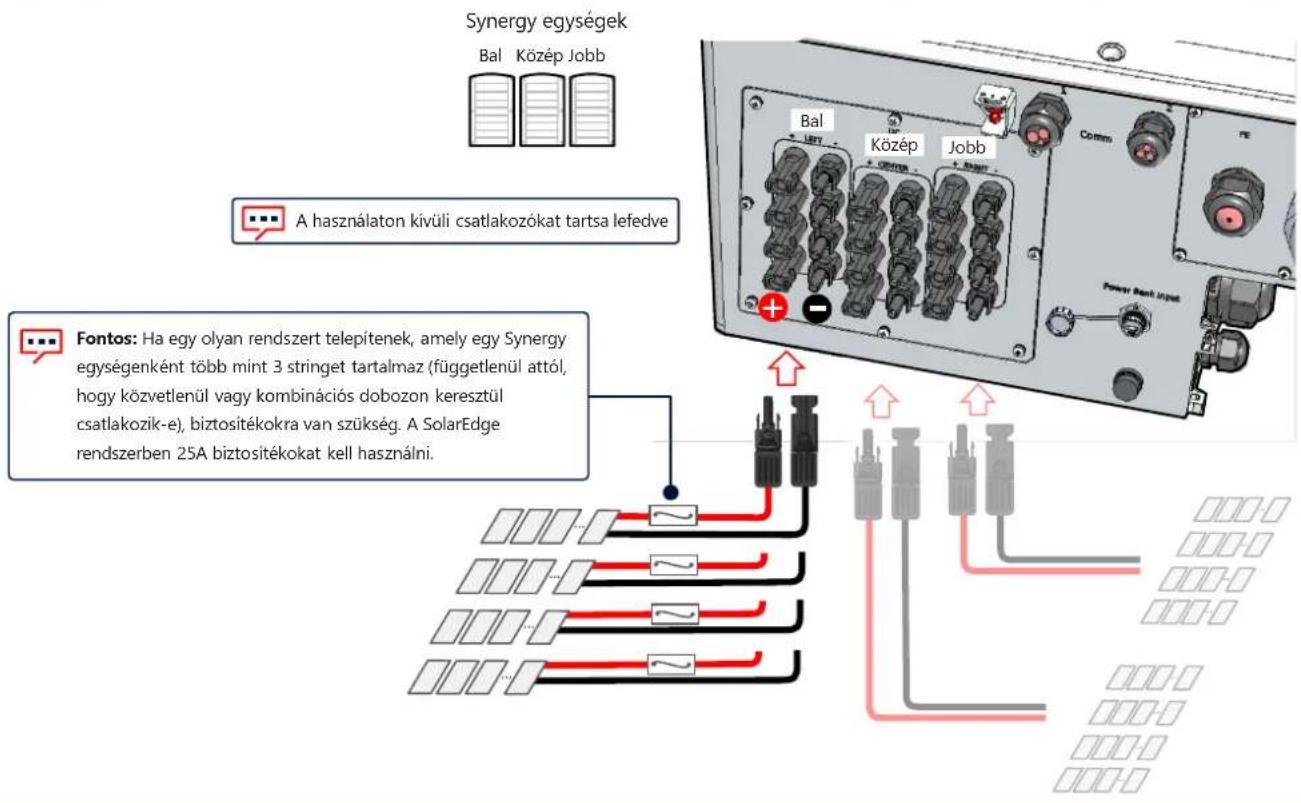

A PV stringek csatlakoztatása

Synergy egységek Bal Közép Jobb A használaton kívüli csatlakozókat tartsa lefedve Fontos: Ha egy olyan rendszert telepítenek, amely egy Synergy egységenként több mint 3 stringet tartalmaz (függetlenül attól, hogy közvetlenül vagy kombinációs dobozon keresztül csatlakozik-e), biztosítékokra van szükség. A SolarEdge rendszerben 25A biztosítékokat kell használni.

PV stringek csatlakoztatása egyetlen DC bemeneten keresztül

solaredge

8

VIGYÁZAT!

• Alumíniumvezetőkhöz CSAK bimetál szemes sarut HASZNÁLION
- Rézvezetőkhöz CSAK ónozott réz szemes sarut HASZNÁLJON

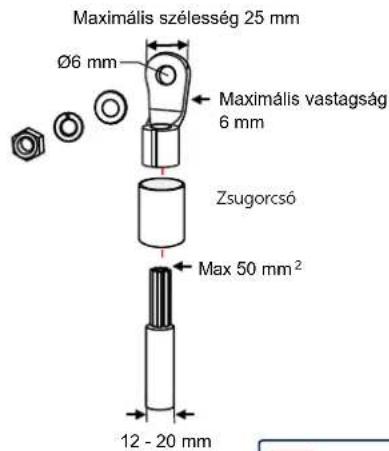

Maximális szélesség 25 mm Ø6 mm Maximális vastagság 6 mm Zsugorcsó Max 50 mm² 12 - 20 mm

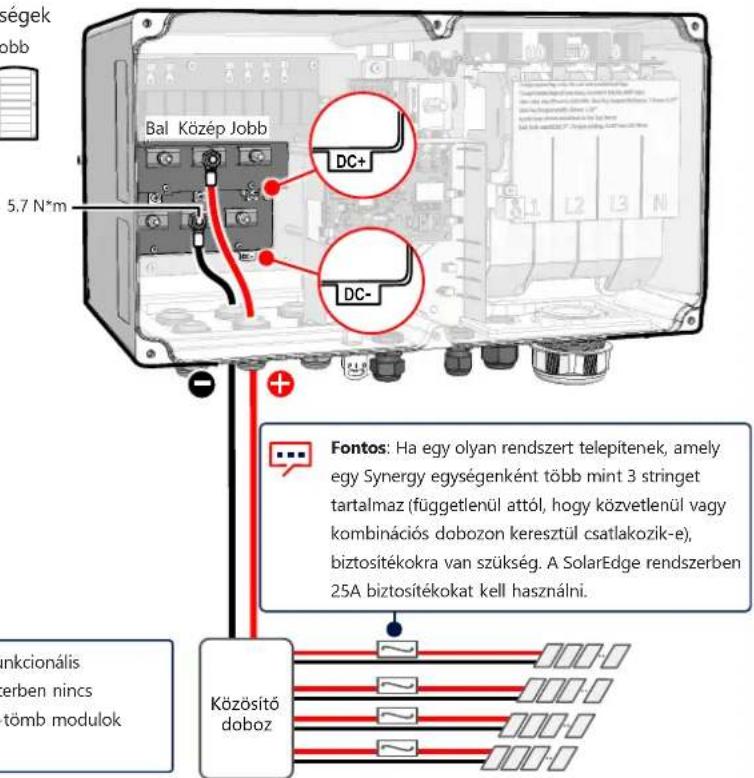

Synergy egységek Bal Közép Jobb

Ségek obb 5,7 N*m Bal Közép Jobb DC+ DC- Fontos: Ha egy olyan rendszert telepítenek, amely egy Synergy egységenként több mint 3 stringet tartalmaz (függetlenül attól, hogy közvetlenül vagy kombinációs dobozon keresztül csatlakozik-e), biztosítékokra van szükség. A SolarEdge rendszerben 25A biztosítékokat kell használni. Közösítő doboz

A DC oldali negatív vagy pozitív pólus funkcionális elektromos földelése tilos, mert az inverterben nincs transzformátor. A tartószerkezet és a PV-tömb modulok kereteinek földelése megengedett

solar edge

9

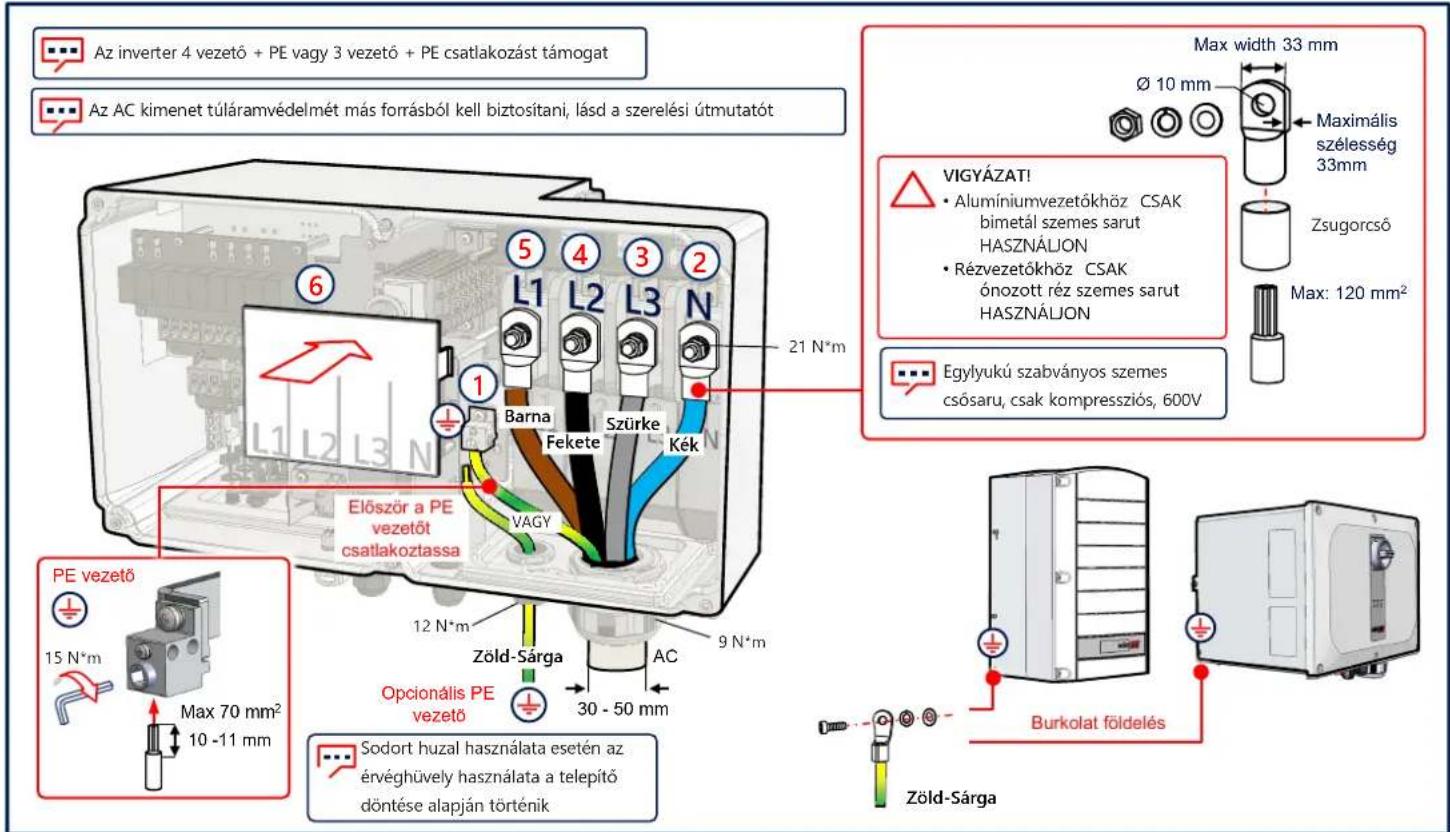

Az AC és a Védőföld csatlakoztatása (PE)

Az inverter 4 vezető + PE vagy 3 vezető + PE csatlakozást támogat Az AC kimenet túláramvédelmét más forrásból kell biztosítani, lásd a szerelési útmutatót 6 5 L1 L2 L3 N 21 N*m Barna Fekete Szürke Kék VAGY Először a PE vezetőt csatlakoztassa 12 N*m 12 N*m Zöld-Sárga 9 N*m 15 N*m Max 70 mm² 10 -11 mm Opcionális PE vezető 30 - 50 mm Sodort huzal használata esetén az érvéghüvely használata a telepítő döntése alapján történik Max width 33 mm Ø 10 mm Maximális szélesség 33mm Zsugorcső Max: 120 mm² VIGYÁZAT! • Aluminiumvezetőkhöz CSAK bimetál szemes sarut HASZNÁLION • Részvezetőkhöz CSAK ónozott réz szemes sarut HASZNÁLION Egylyukú szabványos szemes csősaru, csak kompressziós, 600V PE vezető 15 N*m Max 70 mm² 10 -11 mm Burkolat födelés Zöld-Sárga

LAN kommunikáció

solar edge

10

COMM 1 5.5 N*m Ethernet

solaredge

11

Több inverter csatlakozása RS485-ön

COMM 2 1 2 4 N*m SW1⑥ 7 SW1↑ SW1↓ SW1↑ G A+ S- G A- E- G A+ S- RS485-1 CAT6, 3 vezető, ámyékolt, sodrott pár (0,2 - 1mm²) 5 3 G A+ B- G A+ B- 4

Wifi kommunikáció csatlakoztatása (Opcionális)

solar edge

12

Mobilnetes kommunikáció csatlakoztatása (Opcionális)

⑤ ↓ ② 3 5.5 N*m ① ④

A fedlapok telepítése

solaredge

14

3.5 N*m ③ ② 1 2 3 5 6 7 8 9 10 solarisat 4

L1 L2 L3 N ①

solaredge

15

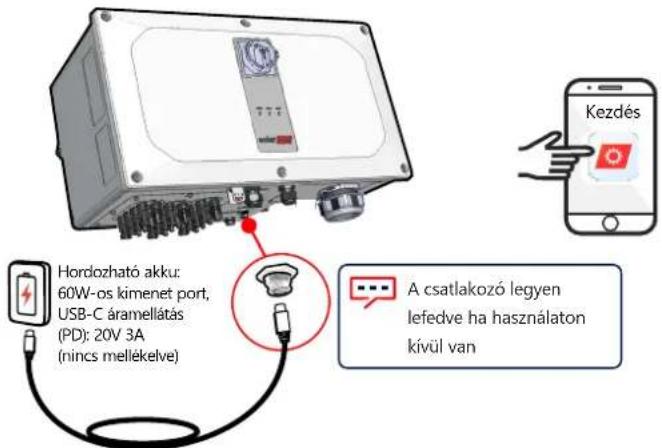

Előzetes üzembe helyezés, ha az áramellátás (AC) nincs csatlakoztatva (1. lehetőség)

Töltse le a SolarEdge SetApp-ot

Állítsa a DC-kapcsolót be állásba

Csatlakoztassa a hordozható akkut

Indítsa el a SetAppot és kövesse az utasításait

Hordozható akku: 60W-os kimenet port, USB-C áramellátás (PD): 20V 3A (nincs mellékelve) A csatlakozó legyen lefedve ha használaton kívül van

1méter, apa-apa csatlakozó, USB-C (nincs mellékelve)

Üzembe helyezés DC és AC áramellátással (2. lehetőség)

solaredge

16

Töltse le a SolarEdge SetApp-ot

Kapcsolja be az áramellátást

Indítsa el a SetAppot és kövesse az utasításait

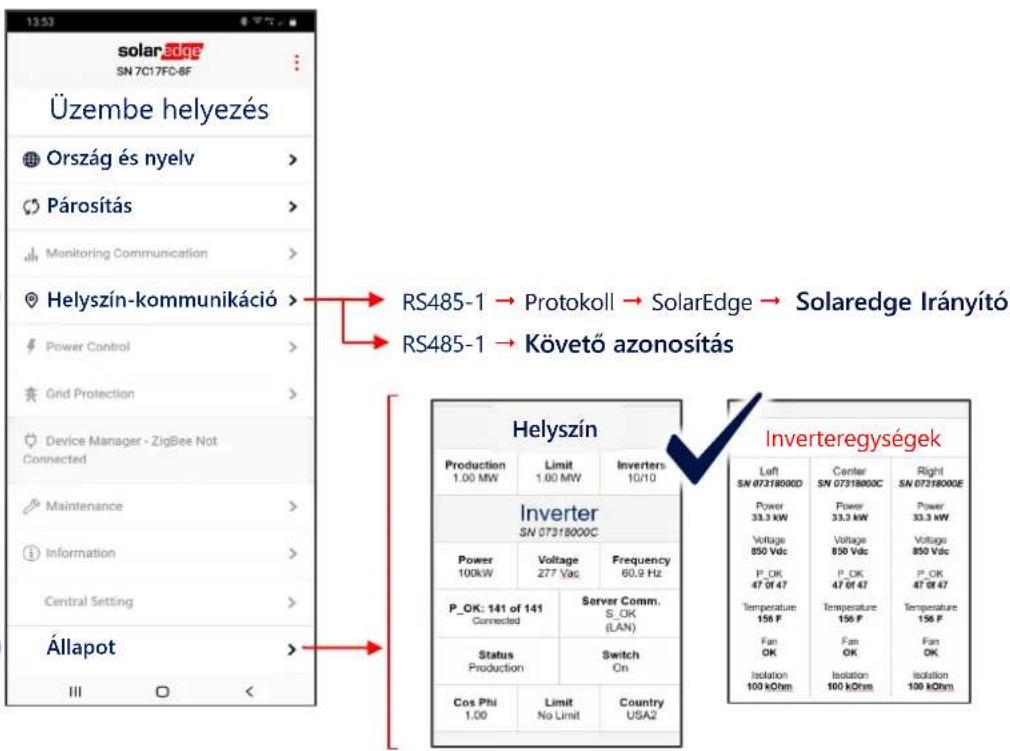

Az irányió inverter üzembe helyezése

1

2

3

4

solarEdge SN 7C17FC-8F Üzembe helyezés Ország és nyelv > Párosítás > Monitoring Communication > Helyszín-kommunikáció > Power Control > Grid Protection > Device Manager - ZigBee Not Connected Maintenance > Information > Central Setting > Állapot > III < RS485-1 → Protokoll → SolarEdge → Solaredge Irányító RS485-1 → Követő azonosítás Helyszín Production 1.00 MW Limit 1.00 MW Inverters 10/10 Inverter SN 07318000C Power 100kW Voltage 277 Vdc Frequency 60.9 Hz P_OK: 141 of 141 Connected Server Comm. S_OK (LAN) Status Production Switch On Cos Phi 1.00 Limit No Limit Country USA2 Invertergységek Left SN 07318000D Center SN 07318000C Right SN 07318000E Power 33.3 kW Power 33.3 kW Power 33.3 kW Voltage 850 Vdc Voltage 850 Vdc Voltage 850 Vdc P_OK 47 OF 47 P_OK 47 OF 47 P_OK 47 OF 47 Temperature 156 F Temperature 156 F Temperature 156 F Fan OK Fan OK Isolation 100 kOhm Isolation 100 kOhm Isolation 100 kOhm

LED jelzések

solaredge

TELJ. KOMM. HIBA

Zöld Kék Piros

A rendszer energiát termel

Az AC csatlakoztatva van, de a rendszer nem termel energiát

Az inverter kommunikál a felügyeleti platformmal

Rendszerhiba

solaredge
