Typ výrobku Třífázový solární invertor s technologií Synergy
Jmenovitý výkon 100 kW
Vstupní DC napětí Až 850 Vdc
Výstupní AC napětí 277 V AC (třífázové)
Výstupní frekvence 60,9 Hz
Počet fází Třífázové (4 vodiče + zem nebo 3 vodiče + zem)
Hmotnost Přibližně 32 kg (centrální jednotka)
Rozměry 1008 x 1168 x 400 mm (přibližné)
Komunikace Ethernet, RS485, volitelné Wi-Fi, volitelná mobilní síť
Konfigurační aplikace SolarEdge SetApp
Indikátory LED indikátory zelená, modrá, červená (napájení, komunikace, chyba)
Ochrana IP65 (odhad pro venkovní použití)
Chlazení Vestavěný ventilátor
Záruka 5 let (standardní, rozšiřitelná)
Kompatibilita Výkonové optimalizátory SolarEdge
Údržba Zkontrolujte konektory, vyčistěte větrací mřížky, aktualizace firmwaru přes SetApp

Často kladené otázky - SE100KRW00IBNQ4 SolarEdge

Jak nainstalovat invertor SolarEdge SE100K?
Postupujte podle dodaného rychlého instalačního průvodce. Zajistěte volný prostor alespoň 1 metr před invertorem a dodržujte bezpečnostní vzdálenosti (10 cm po stranách, 40 cm nahoře, 15 cm dole). K vrtání použijte dodanou šablonu.
Jaké kabely použít pro AC připojení?
Použijte bimetalové očnice pro hliník nebo pocínovanou měď pro měď. Maximální průřez 70 mm² pro zemnící vodič, 120 mm² pro fáze. Utahovací moment: 21 N*m pro fáze, 12 N*m pro zem.
Jak nakonfigurovat invertor pomocí SetApp?
Stáhněte si aplikaci SolarEdge SetApp do svého chytrého telefonu. Přepněte DC vypínač do polohy ON, připojte baterii (je-li třeba) a postupujte podle pokynů pro uvedení do provozu, nastavení země a párování optimalizátorů.
Co dělat, když se rozsvítí červená kontrolka?
Červená kontrolka červená indikuje systémovou chybu. Zkontrolujte aplikaci SetApp nebo monitorovací platformu pro identifikaci chybového kódu. Resetujte invertor vypnutím napájení AC a DC na 5 minut.
Jaký je význam LED indikátorů?
Zelená: výroba elektřiny. Modrá: komunikace s platformou. Červená: chyba. Zelená a modrá: normální provoz. Pokud svítí pouze modrá, systém je pod napětím, ale nevyrábí.
Jak připojit invertor k internetu?
Použijte vestavěný Ethernet port (COMM 1) nebo nainstalujte volitelný Wi-Fi modul. Mobilní připojení je také možné přes USB modem. Nakonfigurujte parametry komunikace v SetApp.
Jaký je maximální výkon na jeden FV řetězec?
Každý DC vstup podporuje až 25 A. Pro více než 3 řetězce na jednotku Synergy jsou nutné pojistky 25 A. Celkové napětí řetězce nesmí překročit 850 Vdc.
Jak aktualizovat firmware invertoru?
Aktualizace se provádějí automaticky přes monitorovací platformu SolarEdge nebo ručně pomocí aplikace SetApp. Ujistěte se, že je invertor připojen k internetu.
Mohu invertor nainstalovat venku?
Ano, invertor je navržen pro venkovní instalaci s krytím IP65. Dodržujte doporučené mezery a pokud možno se vyhněte přímému slunečnímu záření.
Jak vyměnit vadný ventilátor?
Výměnu ventilátoru musí provést kvalifikovaný instalatér. Vypněte napájení AC a DC, počkejte 5 minut, poté sejměte přední kryt. Ventilátor je upevněn na klipsy a lze jej vyměnit bez speciálního nářadí.

Dotazy uživatelů ohledně SE100KRW00IBNQ4 SolarEdge

0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.

Položte novou otázku o tomto zařízení

E-mail zůstává soukromý: slouží pouze k tomu, aby vás informoval, pokud někdo odpoví na vaši otázku.

Zatím žádné otázky. Buďte první, kdo se zeptá.

Stáhněte si návod pro váš Solární panel ve formátu PDF zdarma! Najděte svůj návod SE100KRW00IBNQ4 - SolarEdge a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. SE100KRW00IBNQ4 značky SolarEdge.

NÁVOD K OBSLUZE SE100KRW00IBNQ4 SolarEdge

Třifázový měnič se synergickou technologií

Stručný návod k instalaci

PN: SExxK-xxxxlxxxx

Pro Evropu, oblast APAC a Jižní Afriku Verze 1.3

Legenda

SolarEdge SE100KRW00IBNQ4 - Legenda - 1

POZNÁMKA

Tímto symbolem se označují informace, které mají uživateli pomoct s optimálním používáním produktu.

SolarEdge SE100KRW00IBNQ4 - POZNÁMKA - 1

UPOZORNĚNÍ!

Představuje riziko. Nedodržení nebo nesprávné provedení tohoto postupu může způsobit poškození nebo zničení produktu. Nepokračujte v provádění postupu, který následuje za upozorněním, dokud plně nepochopíte a nesplníte uvedené podmínky.

SolarEdge SE100KRW00IBNQ4 - UPOZORNĚNÍ! - 1

VAROVÁNÍ!

Představuje riziko. Nedodržení nebo nesprávné provedení tohoto postupu může způsobit zranění nebo smrt. V případě varování nepokračujte v provádění postupu, dokud plně nepochopíte a nesplníte uvedené podmínky.

SolarEdge SE100KRW00IBNQ4 - VAROVÁNÍ! - 1

Tímto symbolem jsou v manuálech a na zařízeních SolarEdge opatřeny zemnicí body.

SolarEdge SE100KRW00IBNQ4 - VAROVÁNÍ! - 2

SolarEdge SE100KRW00IBNQ4 - VAROVÁNÍ! - 3

Zapněte/vypněte hlavní AC jistič a počkejte 5 minut

SolarEdge SE100KRW00IBNQ4 - VAROVÁNÍ! - 4

SolarEdge SE100KRW00IBNQ4 - VAROVÁNÍ! - 5

Zapněte/vypněte bezpečnostní DC odpojovač Synergy Manageru a počkejte 5 minut (Platí pouze pro modely s bezpečnostním DC odpojovačem.)

SolarEdge SE100KRW00IBNQ4 - VAROVÁNÍ! - 6

Nestříhejte konektory kabelů.

TYTO POKYNY USCHOVEJTE – Tento průvodce obsahuje důležité pokyny k třifázovému měniči, které je nutné dodržovat během instalace a údržby. Používání tohoto zařízení způsobem, který není v tomto dokumentu specifikován společností SolarEdge, může narušit ochranu poskytovanou tímto zařízením.

Instalace výkonových optimizérů

1→2→3→4→5→6

solaredge

1

1

Pro návrh SE systému použijte SolarEdge Designer https://designer.solaredge.com

SolarEdge SE100KRW00IBNQ4 - 1 - 1

Stáhněte si SolarEdge Mapper pro mapování výk. optimizérů stringů

Stáhnout

SolarEdge SE100KRW00IBNQ4 - 1 - 3

SolarEdge SE100KRW00IBNQ4 - 1 - 4

SolarEdge SE100KRW00IBNQ4 - 1 - 5

SolarEdge SE100KRW00IBNQ4 - 1 - 6
[NO TEXT]

SolarEdge SE100KRW00IBNQ4 - 1 - 7

SolarEdge SE100KRW00IBNQ4 - 1 - 8
[NO TEXT]

solar edge

1 Instalace výkonových optimizérů

3

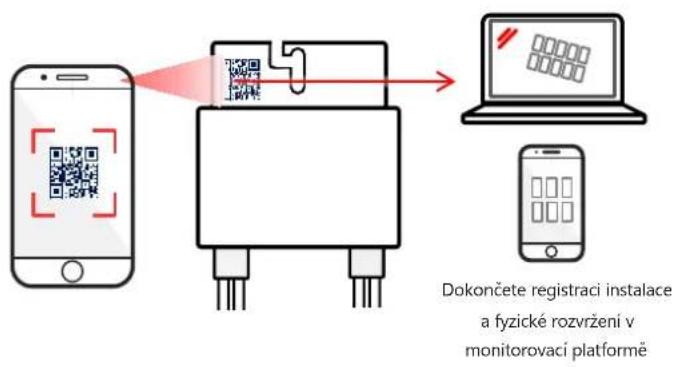

Naskenujte QR kód pomocí Mapperu.

4

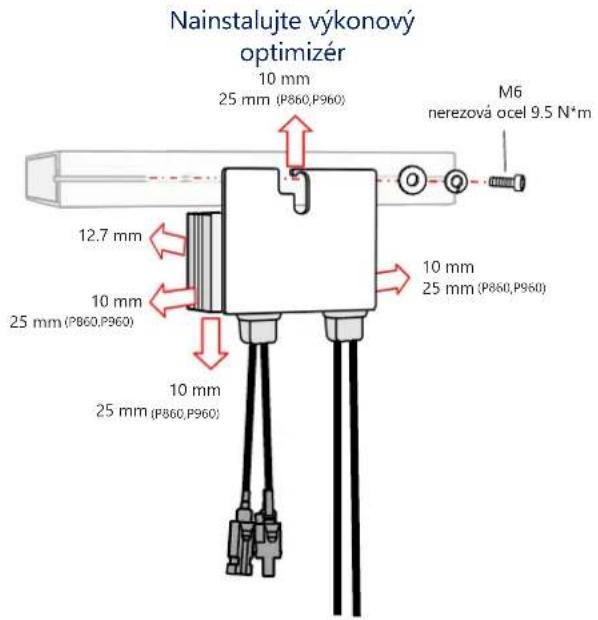

Nainstalujte výkonový optimizér 10 mm 25 mm (P860,P960) M6 nerezová ocel 9.5 N*m 12.7 mm 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960)

Instalace výkonových optimizérů

1→2→3→4→5→6

1

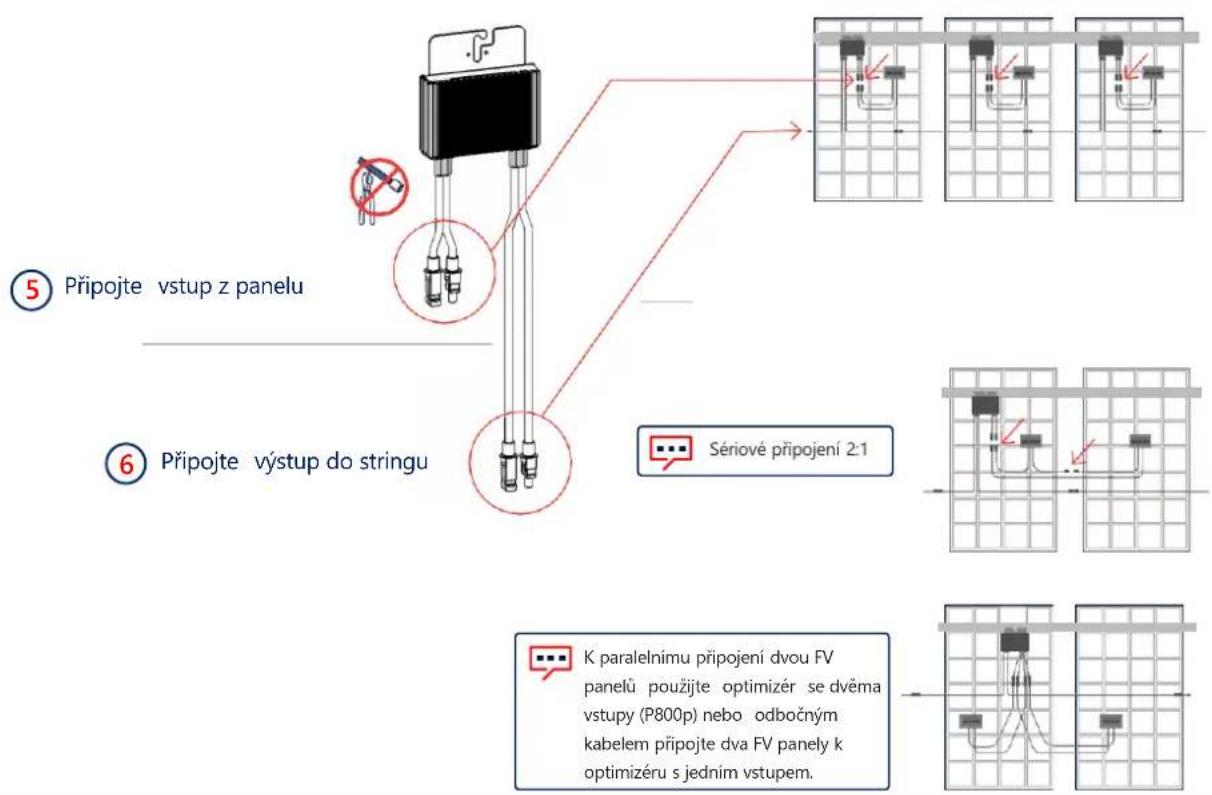

5 Připojte vstup z panelu 6 Připojte výstup do stringu Séniové připojení 2:1 K paralelnímu připojení dvou FV panelů použijte optimizér se dvěma vstupy (P800p) nebo odbočným kabelem připojte dva FV panely k optimizéru s jedním vstupem.

solar edge

2

Připojení FV pole

Zkontrolujte polaritu pole. Ověřte 1±0,1 V na optimizér Příklad: 8 optimizéry = ~8 V

Zachování vzdálenosti

solaredge

Volný prostor uvnitř 20 cm, pokud průměr nejvyšších ročních teplot dosahuje 25 °C nebo více Volný prostor venku 10 cm 40 cm 15 cm 5 cm Horizontalní instalace Je nutné zachovat minimálné 10° VAROVÁNÍ!! Před měničem je nutné zachovat alespoň jeden metr volného prostoru UPOZORNĚNÍ! Neblokujte proudění…

solaredge

4

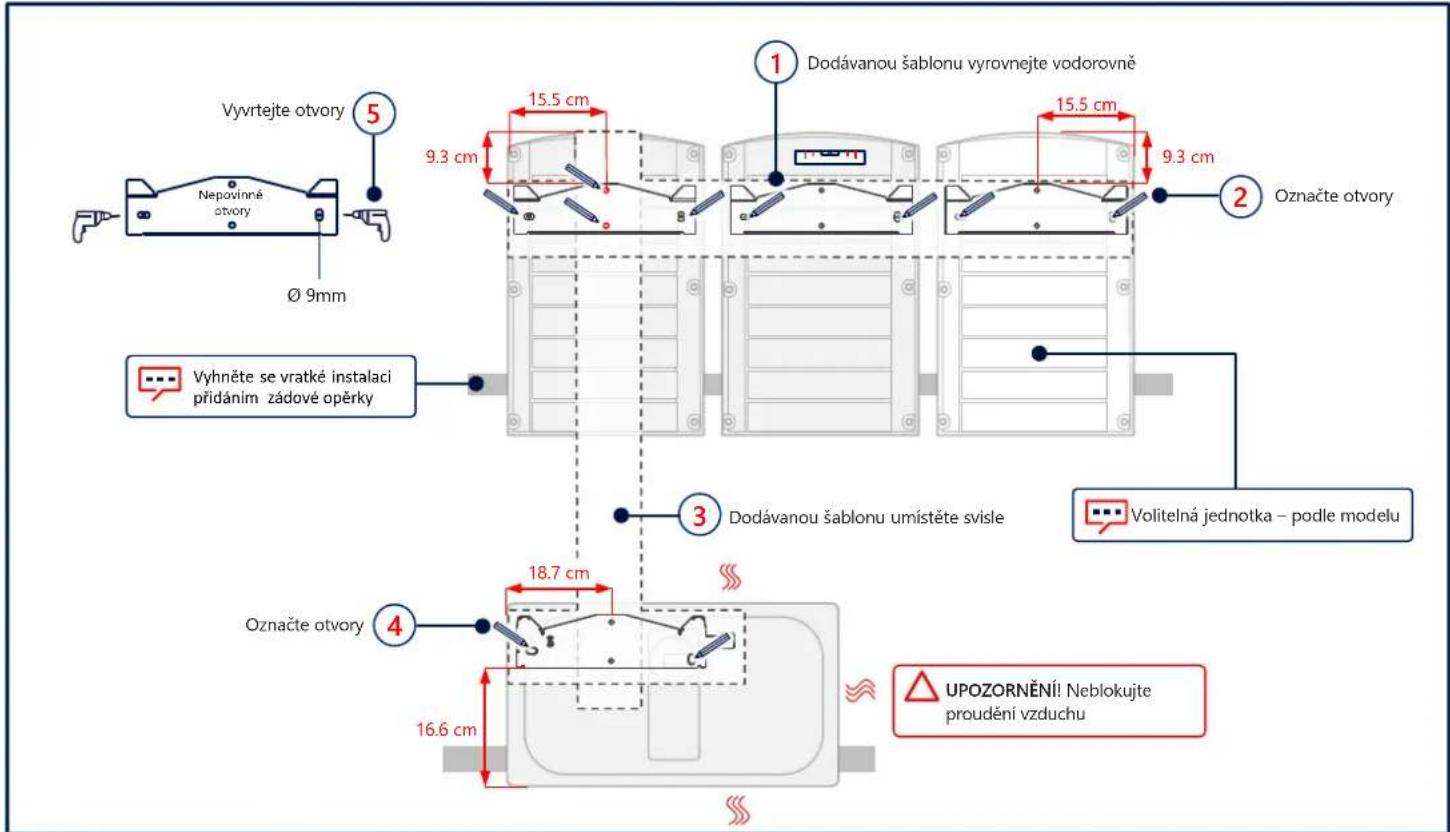

Značky a vrtání otvorů

Vyvrtejte otvory 5 Nepovinné otvory Ø 9mm 15.5 cm 9.3 cm Dodávanou šablonu vyrovnejte vodorovně 15.5 cm 9.3 cm Označte otvory Vyhnešte se vratké instalaci přidáním zádové opěrky 3 Dodávanou šablonu umistěte svisle Volitelná jednotka – podle modelu Označte otvory 4 18.7 cm 16.6 cm UPOZORNĚNÍ! Nebloku…

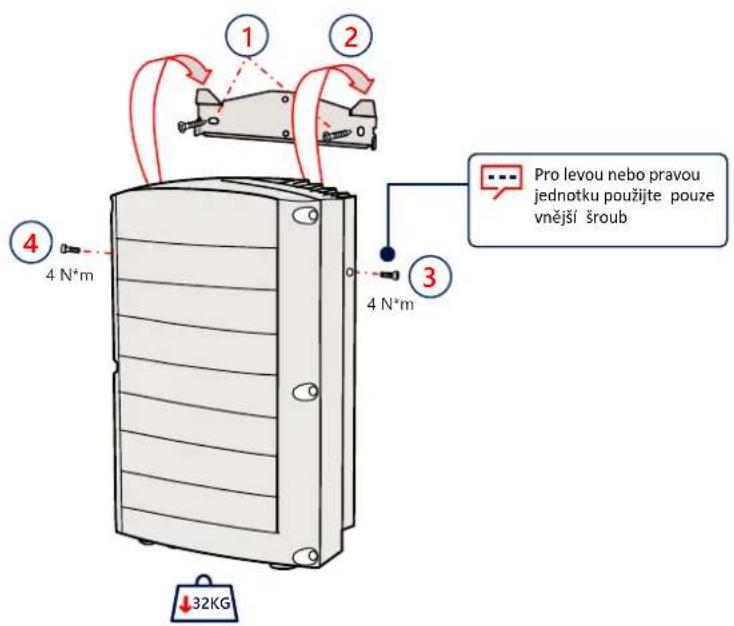

Montáž jednotek

solaredge

5

1 2 3 4 N*m 4 N*m ↓18KG

Pro levou nebo pravou jednotku použijte pouze vnější šroub 4 N*m 4 N*m 32KG

solaredge

6

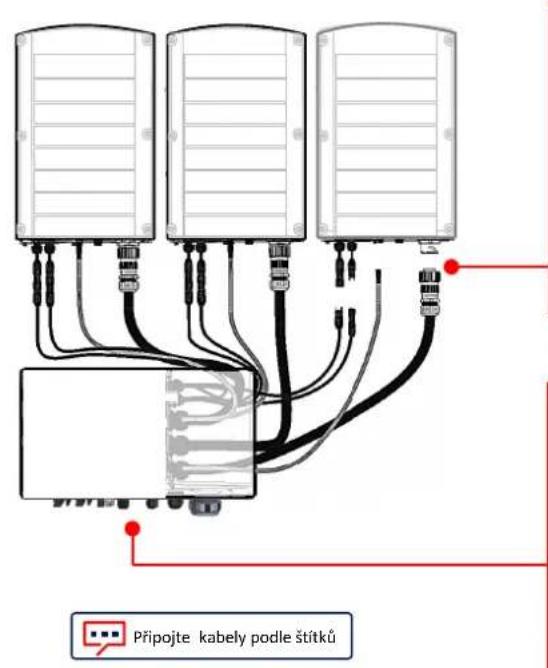

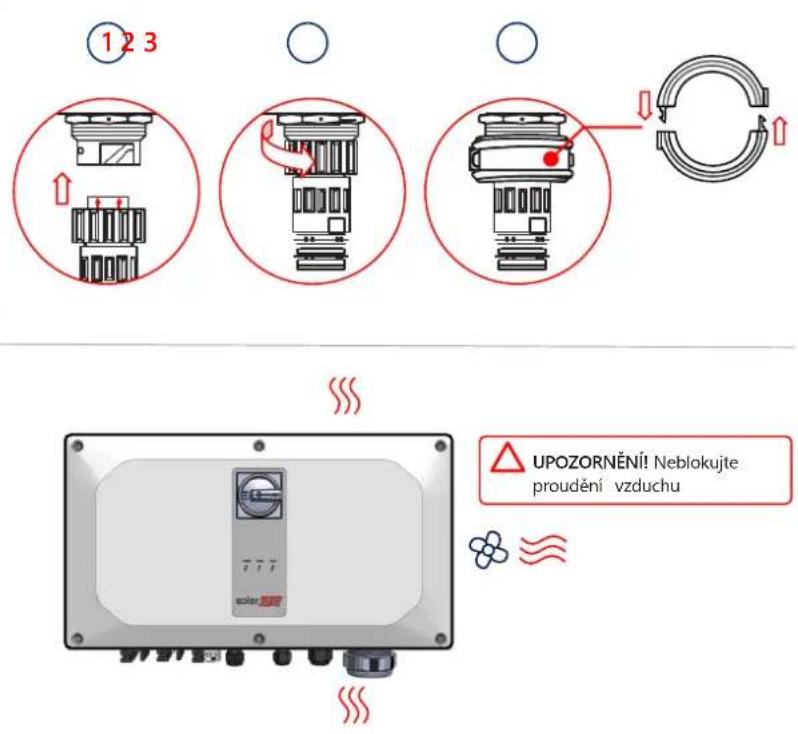

Připojení propojovacích kabelů

Připojte kabely podle štítků

1 2 3 UPOZORNÉNÍ! Neblokujte proudění vzduchu

Odstranění krytů

solaredge

7

SolarEdge SE100KRW00IBNQ4 - Odstranění krytů - 1

solaredge

8

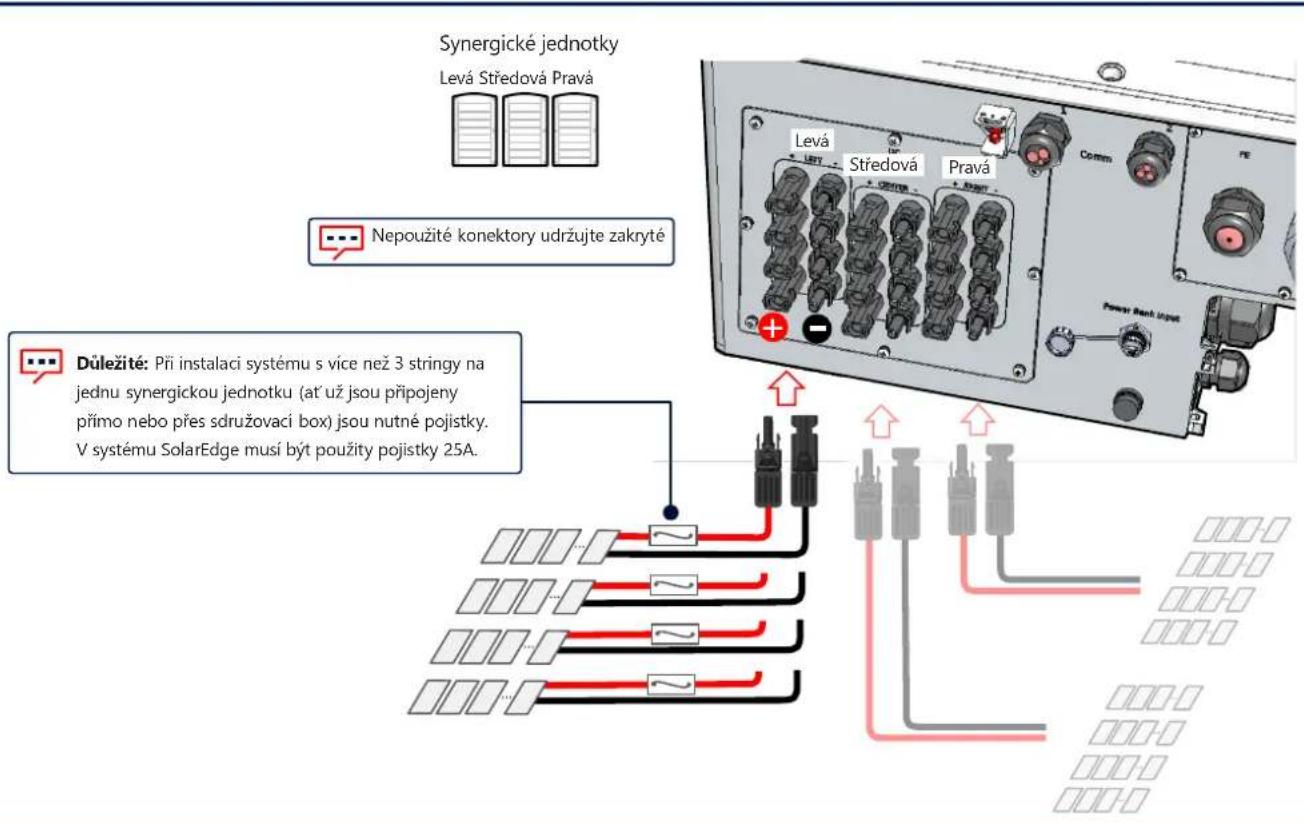

Připojení FV stringů

Synergické jednotky Levá Středová Pravá Nepoužité konektory udržujte zakryté Důležité: Při instalaci systému s více než 3 stringy na jednu synergickou jednotku (at' už jsou připojeny přímo nebo přes sdružovací box) jsou nutné pojistky. V systému SolarEdge musí být použity pojistky 25A.

Připojení FV stringů jedním DC vstupem

solaredge

8

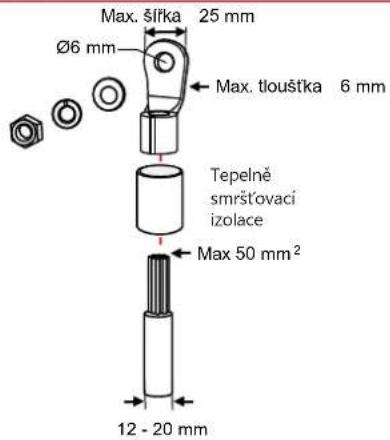

UPOZORNĚNÍ!

• U hliníkových drátů POUŽÍVEJTE POUZE bimetalická oka
• U měděných drátů POUŽÍVEJTE POUZE měděná pocínovaná oka

Max. šířka 25 mm Ø6 mm Max. tlouštka 6 mm Tepelné smršťovací izolace Max 50 mm² 12 - 20 mm

Synergické jednotky

Levá Středová Pravá

SolarEdge SE100KRW00IBNQ4 - Synergické jednotky - 1

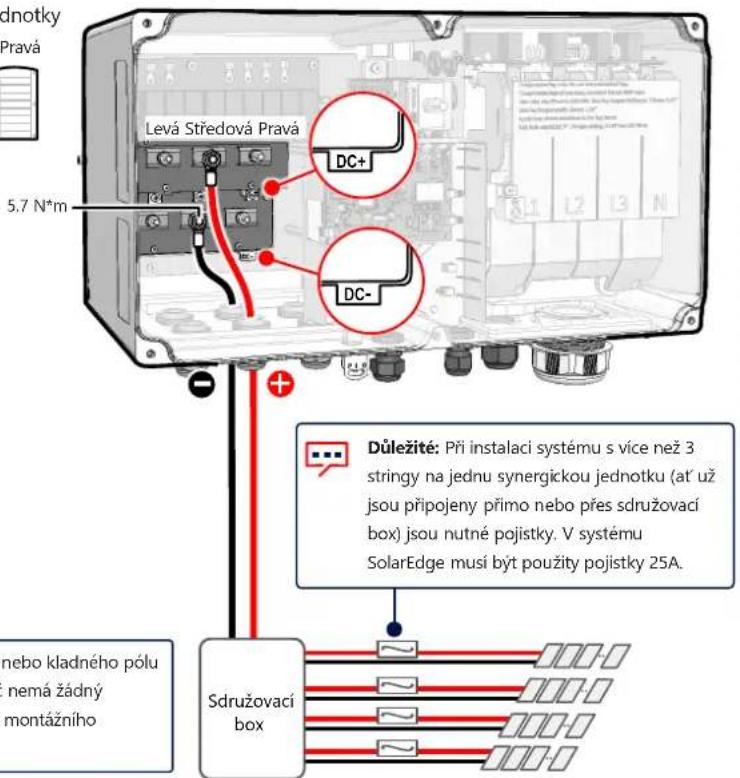

Dnotky Pravá 5.7 N*m Levá Středová Pravá DC+ DC- Důležité: Při instalaci systému s více než 3 stringy na jednu synergickou jednotku (at' už jsou připojeny přimo nebo přes sdružovací box) jsou nutné pojistky. V systému SolarEdge musí být použity pojistky 25A. nebo kladného pólu nemá žádný montážního…

SolarEdge SE100KRW00IBNQ4 - Synergické jednotky - 3

Funkční elektrické uzemnění záporného nebo kladného pólu na straně DC je zakázáno, protože měnič nemá žádný transformátor. Uzemnění rámů panelů a montážního příslušenství panelů FVS je přijatelné

solar edge

9

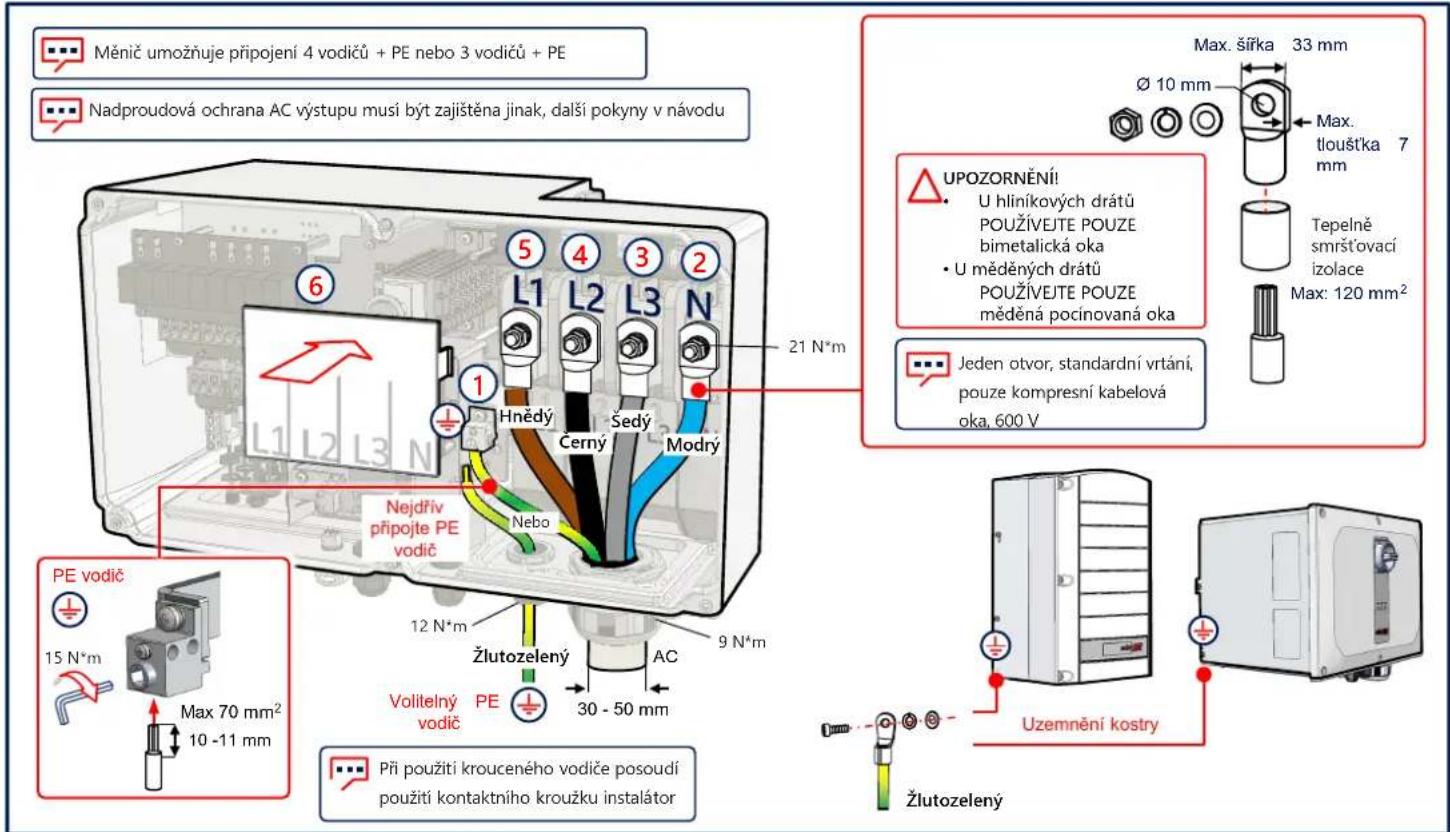

Připojení AC a ochranného uzemnění (PE)

Měnič umožňuje připojení 4 vodičů + PE nebo 3 vodičů + PE Nadproudová ochrana AC výstupu musí být zajištěna jinak, další pokyny v návodu 6 1 L1 L2 L3 L4 L5 21 N*m Hnědý Černý Sedý Modrý Nebo Nejdřiv připojte PE vodič 12 N*m Žlutozelený AC 9 N*m Volitelný vodič 30 - 50 mm Při použití krouceného vodič…

LAN komunikace

solar edge

10

COMM 1 5.5 N*m Ethernet

solaredge

11

RS485 připojení několika měničů

COMM 2 4 N*m SW1⑥ SW1↑ SW1↓ SW1↑ CAT6, 3 vodiče, stiněný, kroucený pár (0,2-1 mm²) RS485-1 G A+ B- G A- B- G A+ B- G A+ B- ⑦ ⑤ ③ ④

Připojení Wi-Fi komunikace (volitelné)

solar edge

12

SolarEdge SE100KRW00IBNQ4 - Připojení Wi-Fi komunikace (volitelné) - 1

Připojení k mobilní síti (volitelné)

⑤ ↓ ② 3 5.5 N*m ① ④

Montáž krytů

solaredge

14

3.5 N*m ③ ② 1 2 3 5 6 7 8 9 10 solarisat 2 4

L1 L2 L3 N ①

solaredge

15

Předběžné uvedení do provozu bez připojení k AC (možnost 1)

SolarEdge SE100KRW00IBNQ4 - Předběžné uvedení do provozu bez připojení k AC (možnost 1) - 1

Stáhněte si SolarEdge SetApp

SolarEdge SE100KRW00IBNQ4 - Předběžné uvedení do provozu bez připojení k AC (možnost 1) - 2

SolarEdge SE100KRW00IBNQ4 - Předběžné uvedení do provozu bez připojení k AC (možnost 1) - 3

SolarEdge SE100KRW00IBNQ4 - Předběžné uvedení do provozu bez připojení k AC (možnost 1) - 4

SolarEdge SE100KRW00IBNQ4 - Předběžné uvedení do provozu bez připojení k AC (možnost 1) - 5

SolarEdge SE100KRW00IBNQ4 - Předběžné uvedení do provozu bez připojení k AC (možnost 1) - 6

SolarEdge SE100KRW00IBNQ4 - Předběžné uvedení do provozu bez připojení k AC (možnost 1) - 7

Zapněte (1) DC vypínač

SolarEdge SE100KRW00IBNQ4 - Předběžné uvedení do provozu bez připojení k AC (možnost 1) - 8

SolarEdge SE100KRW00IBNQ4 - Předběžné uvedení do provozu bez připojení k AC (možnost 1) - 9

SolarEdge SE100KRW00IBNQ4 - Předběžné uvedení do provozu bez připojení k AC (možnost 1) - 10

Připojte power banku

SolarEdge SE100KRW00IBNQ4 - Předběžné uvedení do provozu bez připojení k AC (možnost 1) - 11

Spust'te SetApp a řid'te se pokyny

Power banka: 60 W na výstupním portu, USB-C Power Delivery (PD): 20 V 3 A (není součástí dodávky) Zakrytujte konektor, pokud se nepouživá

1 metr, samec-samec, USB-C (není součástí dodávky)

Uvedení do provozu s DC a AC napájením (možnost 2)

solaredge

16

1

Stáhněte si SolarEdge SetApp

2

Zapněte napájení

3

Spust'te SetApp a řid'te se pokyny

SolarEdge SE100KRW00IBNQ4 - Uvedení do provozu s DC a AC napájením (možnost 2) - 1

SolarEdge SE100KRW00IBNQ4 - Uvedení do provozu s DC a AC napájením (možnost 2) - 2

SolarEdge SE100KRW00IBNQ4 - Uvedení do provozu s DC a AC napájením (možnost 2) - 3

SolarEdge SE100KRW00IBNQ4 - Uvedení do provozu s DC a AC napájením (možnost 2) - 4

GET IT ON Google Play
SolarEdge SE100KRW00IBNQ4 - Uvedení do provozu s DC a AC napájením (možnost 2) - 5

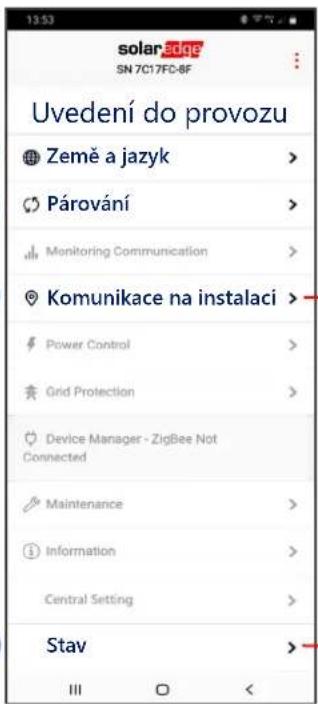

Uvedení primárního měniče do provozu

SolarEdge SE100KRW00IBNQ4 - Uvedení primárního měniče do provozu - 1

1
2
3

solaredge SN 7C17FC-8F Uvedení do provozu Země a jazyk > Párování > Monitoring Communication > Komunikace na instalaci > Power Control > Grid Protection > Device Manager - ZigBee Not Connected Maintenance > Information > Central Setting > Stav >

RS485-1 → Protokol → SolarEdge → Primární (Leader) RS485-1 → Sekundární (Follower) Detekovat

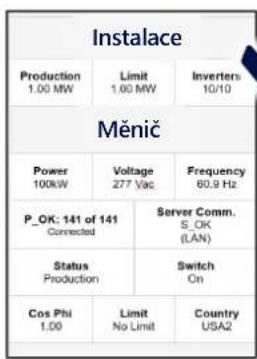

Instalace Production 1.00 MW Limit 1.00 MW Inverters 10/10 Měnič Power 100kW Voltage 277 Vac Frequency 60.9 Hz P_OK: 141 of 141 Connected Server Comm. S_OK (LAN) Status Production Switch On Cos Phi 1.00 Limit No Limit Country USA2

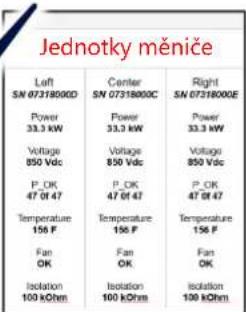

Jednotky měniče Left Center Right SN 07318000D SN 07318000C SN 07318000E Power Power Power 33.3 kW 33.3 kW 33.3 kW Voltage Voltage Voltage 850 Vdc 850 Vdc 850 Vdc P OK P OK P OK 47 01 47 47 01 47 Temperature Temperature Temperature 156 F 156 F 156 F Fan Fan Fan OK OK OK OK Isolation Isolation Isolat…

4

Indikace LED kontrolkami

solaredge

VÝKON KOM CHYBA Zelená Modrá Červená

solaredge

Kontakt na technickou podporu

V případě technických potíží s produkty

SolarEdge nás prosím kontaktujte

prostřednictvím:

Změny vyhrazeny bez předchozího

upozornění. Copyright © SolarEdge Inc.

Všechna práva vyhrazena. Březen 2021.
