Produkttyp	Tre-fast solomriktare med Synergy-teknik
Märkeffekt	100 kW
DC-ingångsspänning	Upp till 850 Vdc
AC-utgångsspänning	277 Vac (trefas)
Utgångsfrekvens	60.9 Hz
Antal faser	Trefas (4 ledare + jord eller 3 ledare + jord)
Vikt	Cirka 32 kg (centralenhet)
Mått	1008 x 1168 x 400 mm (ungefär)
Kommunikation	Ethernet, RS485, valfritt Wi-Fi, valfritt mobilnät
Konfigurationsapp	SolarEdge SetApp
Ljusindikatorer	LED-indikatorer grön, blå, röd (ström, kommunikation, fel)
Skyddsklass	IP65 (uppskattning för utomhusbruk)
Kylning	Inbyggd fläkt
Garanti	5 år (standard, förlängningsbar)
Kompatibilitet	SolarEdge effektoptimerare
Underhåll	Kontrollera kontakter, rengör ventilationsgaller, firmware-uppdatering via SetApp

Vanliga frågor - SE100KRW00IBNQ4 SolarEdge

Hur installerar jag SolarEdge SE100K-omriktaren?

Följ den medföljande snabbinstallationsguiden. Se till att det finns minst 1 meter fritt utrymme framför omriktaren och respektera säkerhetsavstånden (10 cm sidor, 40 cm ovanför, 15 cm under). Använd den medföljande mallen för borrning.

Vilka kablar ska användas för AC-anslutning?

Använd bimetallkabelskor för aluminium eller förtent koppar för koppar. Max tvärsnitt 70 mm² för jordledare, 120 mm² för faser. Åtdragningsmoment: 21 N*m för faser, 12 N*m för jord.

Hur konfigurerar jag omriktaren med SetApp?

Ladda ner appen SolarEdge SetApp på din smartphone. Sätt DC-brytaren på ON, anslut batteriet (om nödvändigt) och följ instruktionerna för idrifttagning, landsinställning och optimerarparning.

Vad gör jag om den röda lampan tänds?

Den röda lampan indikerar ett systemfel. Kontrollera SetApp-appen eller övervakningsplattformen för att identifiera felkoden. Återställ omriktaren genom att stänga av AC- och DC-strömmen i 5 minuter.

Vad betyder LED-indikatorerna?

Grön: elproduktion. Blå: kommunikation med plattformen. Röd: fel. Grön och blå: normal drift. Om endast blå lyser, är systemet strömförsörjt men producerar inte.

Hur ansluter jag omriktaren till internet?

Använd den inbyggda Ethernet-porten (COMM 1) eller installera den valfria Wi-Fi-modulen. Mobilanslutning är också möjlig via ett USB-modem. Konfigurera kommunikationsinställningarna i SetApp.

Vilken är maximal effekt per PV-sträng?

Varje DC-ingång klarar upp till 25 A. För mer än 3 strängar per Synergy-enhet krävs 25 A-säkringar. Den totala strängspänningen får inte överstiga 850 Vdc.

Hur uppdaterar jag omriktarens firmware?

Uppdateringar görs automatiskt via SolarEdge övervakningsplattform eller manuellt via SetApp-appen. Se till att omriktaren är ansluten till internet.

Kan jag installera omriktaren utomhus?

Ja, omriktaren är designad för utomhusinstallation med IP65-klassning. Respektera rekommenderade avstånd och undvik direkt solljus om möjligt.

Hur byter jag ut en defekt fläkt?

Fläktbyte måste utföras av en kvalificerad installatör. Stäng av AC- och DC-strömmen, vänta 5 minuter, ta sedan bort frontluckan. Fläkten är fastklämd och kan bytas utan specialverktyg.

BRUKSANVISNING SE100KRW00IBNQ4 SolarEdge

3-fas växelriktare med synergiteknik

Snabbin Installationsguide

PN: SExxK-xxxxlxxxx

För Europa, APAC och Sydafrika Version 1.3

Teckenförklaring

OBS!

Denna symbol anger information avsedd till att hjälpa användaren att utnyttja produkten på optimalt vis.

OBSERVERA!

Anger en fara. Den uppmärksammar ett förfarande som, om det inte utförs korrekt eller följs, skulle kunna leda till skada på eller förstörelse av produkten. Fortsätt inte efter en observationsanvisning om de indikerade förhållandena inte förstås och följs helt.

WARNING!

Anger en fara. Den uppmärksammar ett förfarande som, om det inte utförs korrekt eller följs, skulle kunna leda till personskada eller dödsfall. Fortsätt inte efter en varningsanvisning tills de angivna förhållandena förstås och följs till fullo.

Denna symbol visas vid jordningspunkter i SolarEdgehandboken och på utrustningen.

Slå PÅ/AV växelströmbrytaren till huvudkretskortet och vänta 5 minuter

Slå PÅ/AV likströmbrytaren på synergihanteraren och vänta 5 minuter (Gäller endast för modeller med likströmbrytare)

Skär inte kabelkontakter

SPARA DESSA ANVISNINGAR – Denna handbok innehåller viktiga anvisningar för 3-fas växelriktaren som ska följas under installation och underhåll. Användande av denna utrustning på ett sätt som uttryckligen inte specificerats i detta document kan åsidosätta skyddsfunktioner i utrusningen

Använd SolarEdge Designer för att designa SolarEdgesystem https://designer.solaredge.com

Ladda ner SolarEdge Mapper för att mappa effektoptimerare

[NO TEXT]

[NO TEXT]

solar edge

Slutför registrering av anläggning och fysisk layout i monitoreringsportalen

4

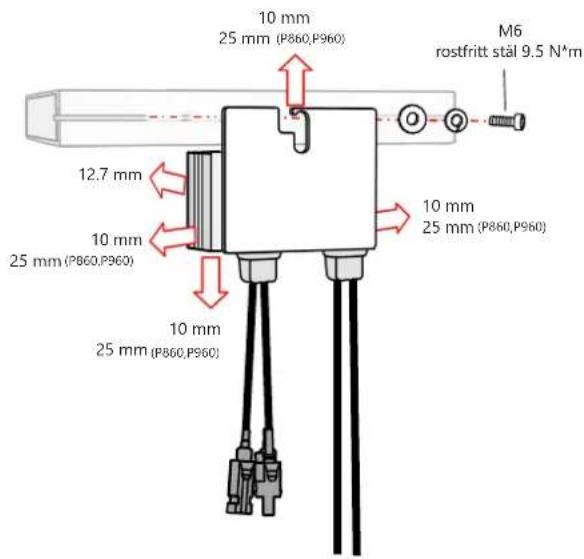

Installera effektoptimerare

solaredge

2

Upprätthålla avständ

solaredge

3

solaredge

4

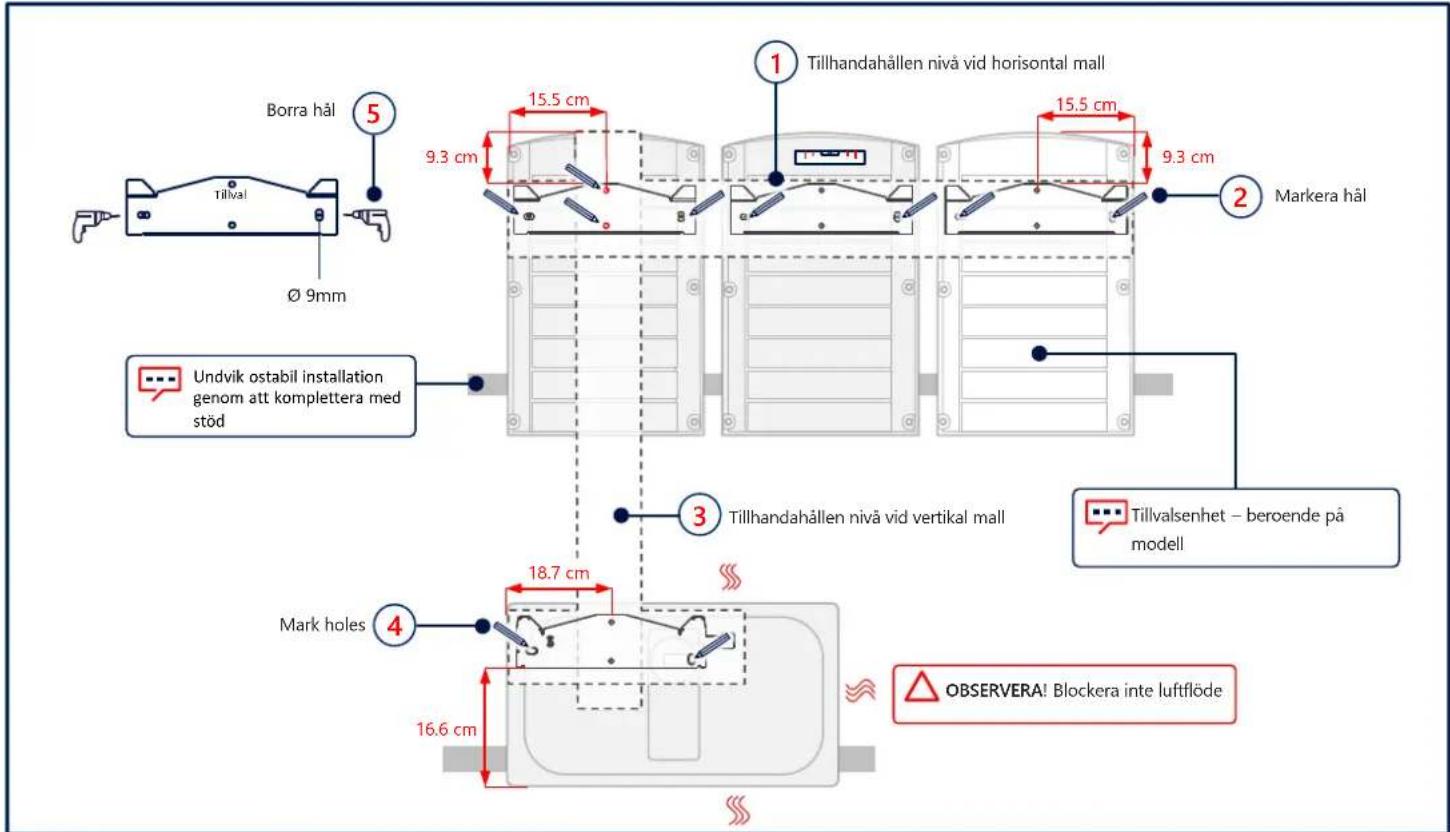

Markera och borra hål

solaredge

6

Borttagning av skydd

solaredge

7

solaredge

8

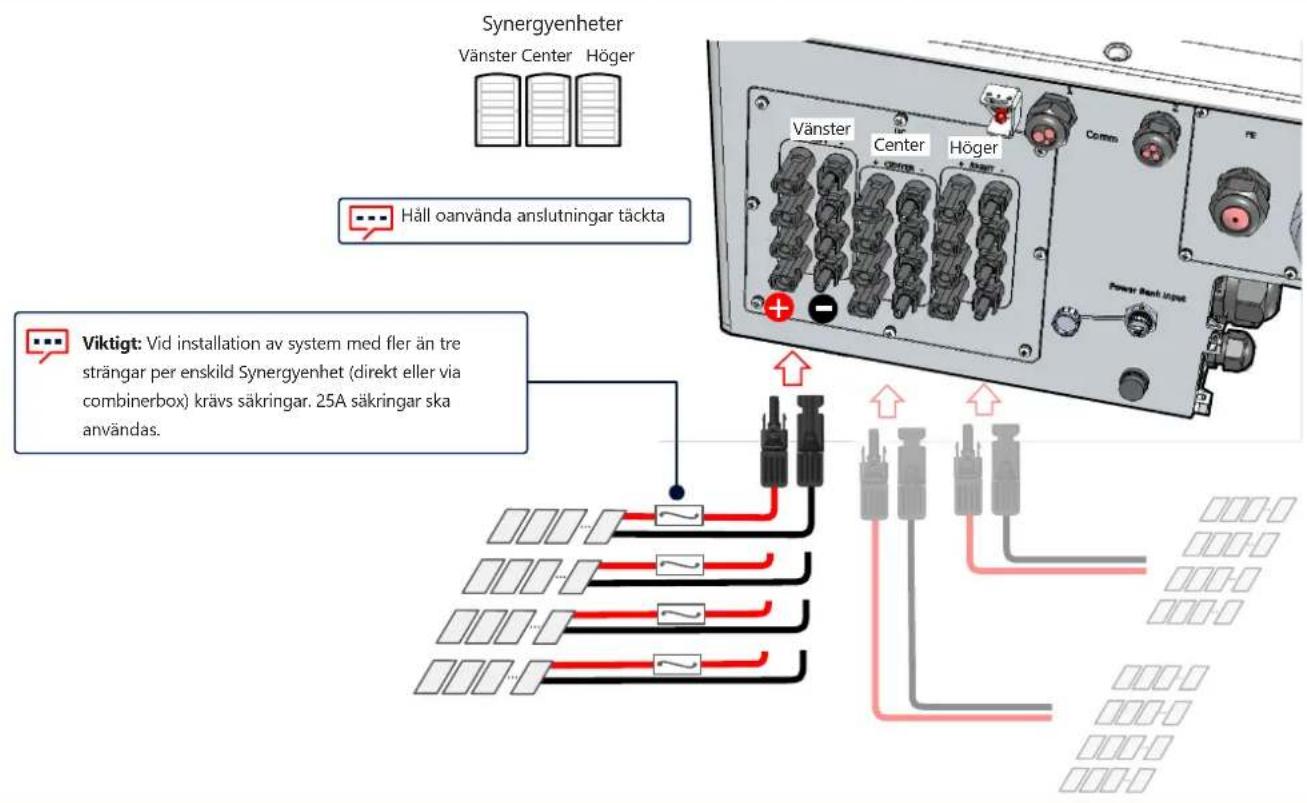

Anslutning av solcellsträngar

Anslut PV-strängar genom enkel dc-ingång

solaredge

8

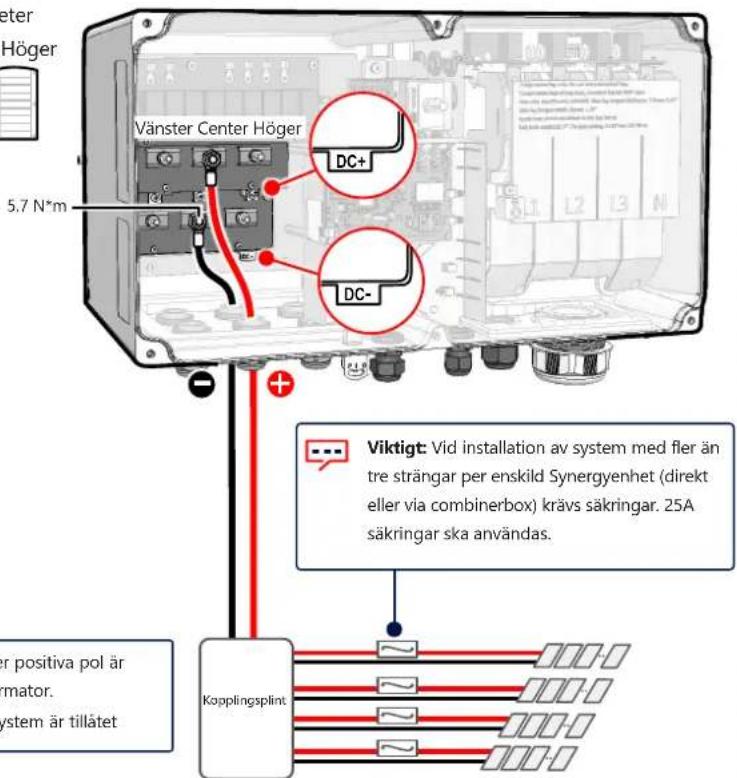

CAUTION!

• ANVÄND ENDAST kabelskor i bimetall för aluminiumtrådar
• ANVÄND ENDAST förtennade kabelskor för kopparledningar

Synergyenheter
Vänster Center Höger

Funktionsjord av DC-sidans negativa eller positiva pol är förbjudet då växelriktaren saknar transformator. Jordning av modulramar eller montagesystem är tillåtet

solar edge

9

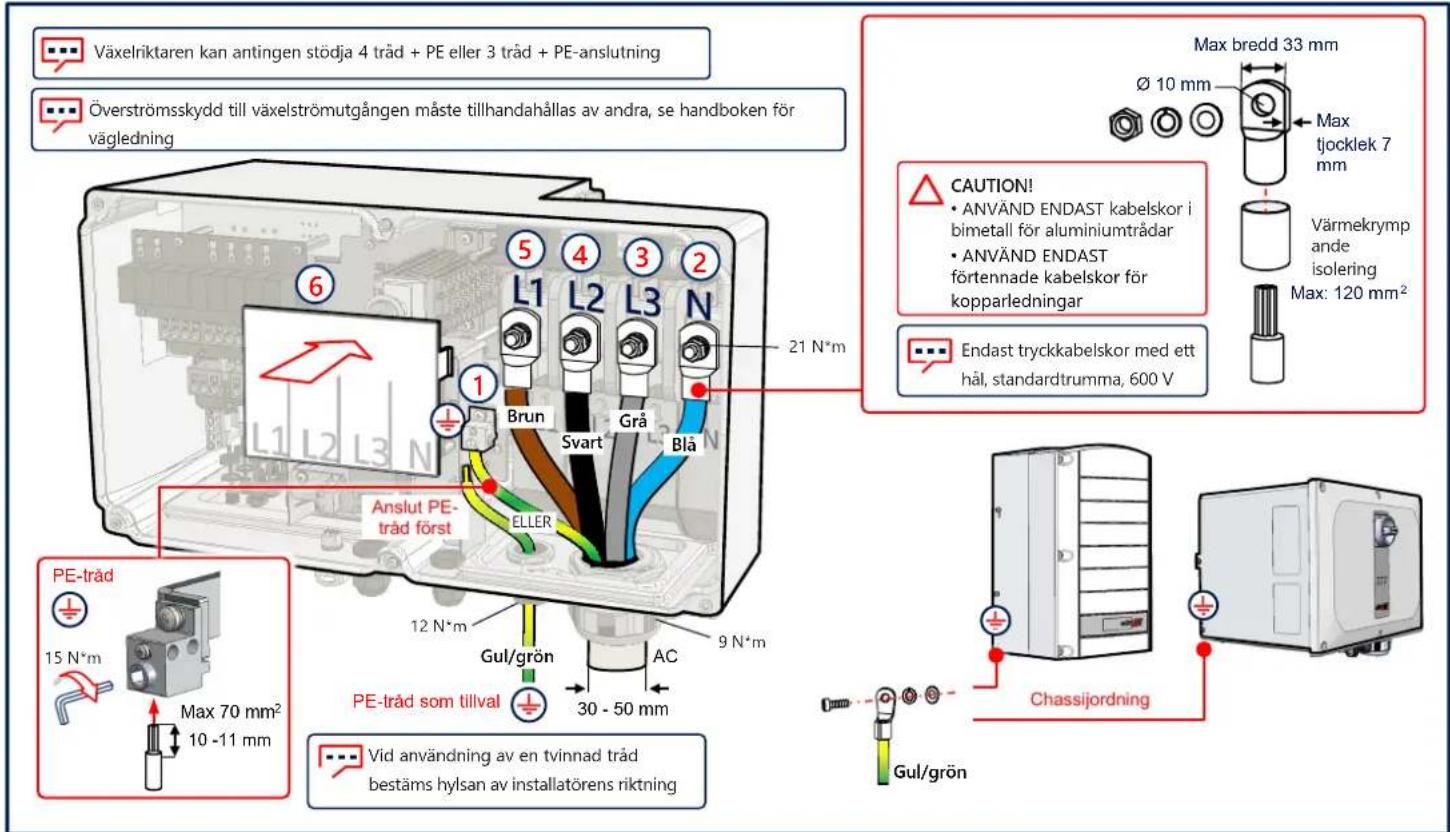

Anslutning växelström och skyddande jord (PE)

LAN-kommunikation

solaredge

10

solaredge

11

RS485-anslutning av flera växelriktare

Wi-Fi-kommunikation (Tillval)

För-driftsättning innan AC är ansluten (Tillval 1)

Installerar skydd

solaredge

14

solar edge

15

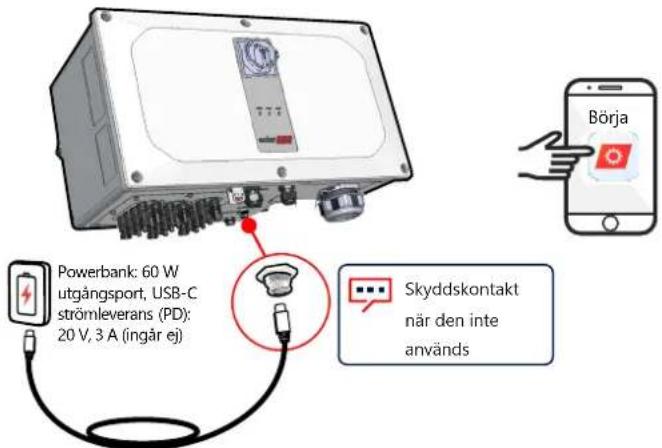

Driftsättning före när likström inte är ansluten (Tillval 1)

Ladda ner SolarEdge SetApp

Slå på (1) likströmsbrytare

Anslut powerbank

Starta och följ SetApp

1 m, hane till hane, USB-C (ingår ej)

Driftsättning med växel- och likström (Tillval 2)

solaredge

16

Ladda ner SolarEdge SetApp

Slå på ström

Starta och följ SetApp

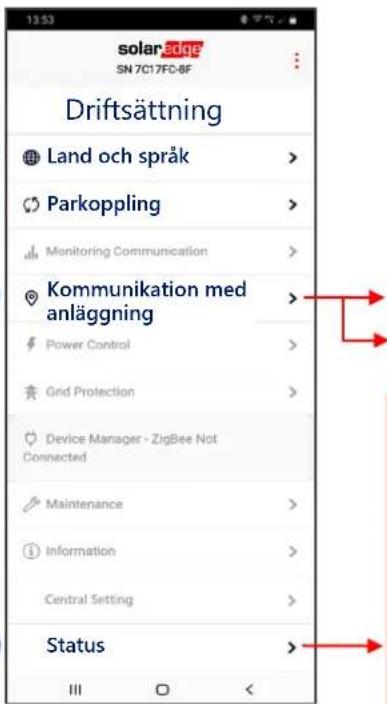

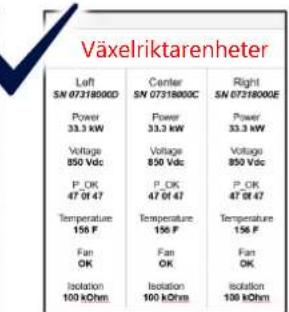

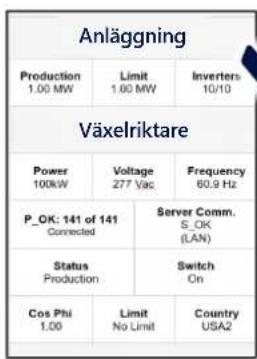

Driftsättning av primär växelriktare

1
2
3

RS485-1 → Protokoll → SolarEdge → Primär SolarEdge RS485-1 → Detektering av följare

4

LED-indikationer

solaredge

STRÖM KOMM FEL

Grön Blå Röd

System producerar ström

Växelspänning är ansluten, men systemet producerar inte ström

Växelriktare kommunicerar med monitoreringsportalen

Systemfel

solaredge

Support Kontaktinformation

Om du har tekniska problem avseende

SolarEdgeprodukter, vänligen kontakta oss:

Kan komma att ändras utan vidare meddelande.

Upphovsrätt © SolarEdge Inc. Alla rättigheter förbehållna. Mars 2021.
