Produkttyp	Dreiphasen-Solarwechselrichter mit Synergy-Technologie
Nennleistung	100 kW
DC-Eingangsspannung	Bis zu 850 Vdc
AC-Ausgangsspannung	277 Vac (dreiphasig)
Ausgangsfrequenz	60.9 Hz
Phasenanzahl	Dreiphasig (4 Leiter + Erde oder 3 Leiter + Erde)
Gewicht	Etwa 32 kg (Haupteinheit)
Abmessungen	1008 x 1168 x 400 mm (ungefähr)
Kommunikation	Ethernet, RS485, optionales WLAN, optionales Mobilfunknetz
Konfigurations-App	SolarEdge SetApp
Leuchtanzeigen	LED-Anzeigen grün, blau, rot (Stromversorgung, Kommunikation, Fehler)
Schutzart	IP65 (Schätzung für Außenanwendung)
Kühlung	Integrierter Lüfter
Garantie	5 Jahre (Standard, verlängerbar)
Kompatibilität	SolarEdge Leistungsoptimierer
Wartung	Anschlüsse prüfen, Lüftungsgitter reinigen, Firmware-Update über SetApp

Häufig gestellte Fragen - SE100KRW00IBNQ4 SolarEdge

Wie installiere ich den SolarEdge SE100K Wechselrichter?

Befolgen Sie die mitgelieferte Kurzanleitung. Stellen Sie einen Freiraum von mindestens 1 Meter vor dem Wechselrichter sicher und halten Sie die Sicherheitsabstände ein (10 cm Seiten, 40 cm oben, 15 cm unten). Verwenden Sie die mitgelieferte Bohrschablone.

Welche Kabel für den AC-Anschluss verwenden?

Verwenden Sie Bimetallkabelschuhe für Aluminium oder verzinntes Kupfer für Kupfer. Maximaler Querschnitt 70 mm² für Erdungskabel, 120 mm² für Phasen. Anzugsdrehmoment: 21 N*m für Phasen, 12 N*m für Erde.

Wie konfiguriere ich den Wechselrichter mit SetApp?

Laden Sie die App SolarEdge SetApp auf Ihr Smartphone herunter. Schalten Sie den DC-Schalter auf ON, schließen Sie bei Bedarf die Batterie an und folgen Sie den Anweisungen für Inbetriebnahme, Ländereinstellung und Kopplung der Optimierer.

Was tun, wenn die rote Leuchte angeht?

Die rote Leuchte zeigt einen Systemfehler an. Konsultieren Sie die SetApp oder die Überwachungsplattform, um den Fehlercode zu identifizieren. Setzen Sie den Wechselrichter zurück, indem Sie die AC- und DC-Versorgung für 5 Minuten unterbrechen.

Was bedeuten die LED-Anzeigen?

Grün: Stromproduktion. Blau: Kommunikation mit der Plattform. Rot: Fehler. Grün und Blau: Normalbetrieb. Wenn nur blau leuchtet, ist das System eingeschaltet, produziert aber nicht.

Wie verbinde ich den Wechselrichter mit dem Internet?

Verwenden Sie den integrierten Ethernet-Anschluss (COMM 1) oder installieren Sie das optionale WLAN-Modul. Eine mobile Verbindung ist auch über ein USB-Modem möglich. Konfigurieren Sie die Kommunikationseinstellungen in SetApp.

Was ist die maximale Leistung pro PV-Strang?

Jeder DC-Eingang kann bis zu 25 A unterstützen. Bei mehr als 3 Strängen pro Synergy-Einheit sind 25 A-Sicherungen erforderlich. Die Gesamtspannung des Strangs darf 850 Vdc nicht überschreiten.

Wie aktualisiere ich die Firmware des Wechselrichters?

Updates werden automatisch über die SolarEdge-Überwachungsplattform oder manuell über die SetApp durchgeführt. Stellen Sie sicher, dass der Wechselrichter mit dem Internet verbunden ist.

Kann ich den Wechselrichter im Freien installieren?

Ja, der Wechselrichter ist für die Installation im Freien mit Schutzart IP65 ausgelegt. Halten Sie die empfohlenen Abstände ein und vermeiden Sie nach Möglichkeit direkte Sonneneinstrahlung.

Wie ersetze ich einen defekten Lüfter?

Der Lüfteraustausch muss von einem qualifizierten Installateur durchgeführt werden. Schalten Sie die AC- und DC-Versorgung aus, warten Sie 5 Minuten und entfernen Sie dann die Frontabdeckung. Der Lüfter ist eingeklipst und kann ohne Spezialwerkzeug gewechselt werden.

BEDIENUNGSANLEITUNG SE100KRW00IBNQ4 SolarEdge

Dreiphasen- Wechselrichter mit Synergie-Technologie

Installationsanleitung (Kurzfassung)

PN: SExxK-xxxxlxxxx

Für Europa, den asiatisch-pazifischen Raum und Südafrika Version 1.3

Legende

HINWEIS

Dieses Symbol weist auf Informationen hin, die den Nutzer bei der optimalen Nutzung des Produkts unterstützen sollen.

ACHTUNG!

Signalisiert eine Gefahr. Dieses Symbol warnt Sie bei Vorgängen, bei denen möglicherweise das Gerät beschädigt wird, wenn sie nicht korrekt oder ungenau ausgeführt werden. Arbeiten Sie bei einem Warnhinweis nicht weiter, bevor Sie den erläuterten Sachverhalt genau verstanden und die entsprechenden Maßnahmen ergriffen haben.

WARNUNG!

Signalisiert eine Gefahr. Dieses Symbol warnt Sie bei Vorgängen, bei denen Verletzungs- oder Lebensgefahr besteht, wenn sie nicht korrekt oder ungenau ausgeführt werden. Arbeiten Sie bei einem Gefahrenhinweis nicht weiter, bevor Sie den erläuterten Sachverhalt genau verstanden und die entsprechenden Maßnahmen ergriffen haben.

Steckverbinder nicht abschneiden.

Das Symbol kennzeichnet Erdungspunkte in den Anleitungen und den Geräten von SolarEdge.

Schalten Sie den AC-Schalter am Hauptverteiler EIN/AUS und warten Sie 5 Minuten.

Schalten Sie den DC-Sicherheitsschalter EIN/AUS und warten Sie 5 Minuten. (Gilt nur für Modelle mit DC- Sicherheitsschalter)

BEWAHREN SIE DIESE ANLEITUNG AUF – Diese Anleitung enthält wichtige Anweisungen für den Dreiphasen-Wechselrichter, die während des Einbaus und der Wartung befolgt werden müssen. Die Verwendung dieses Geräts auf eine Weise, die nicht in diesem Dokument von SolarEdge angegeben ist, kann den von diesem Gerät gebotenen Schutz beeinträchtigen.

Installieren der Optimierer

1→2→3→4→5→6

solaredge

1

1

Verwenden Sie den SolarEdge Designer zur Auslegung von SolarEdge Systemen https://designer.solaredge.com

Laden Sie sich zum Zuordnen der Leistungsoptimierer den SolarEdge Mapper herunter.

Download

[NO TEXT]

[NO TEXT]

solar edge

1

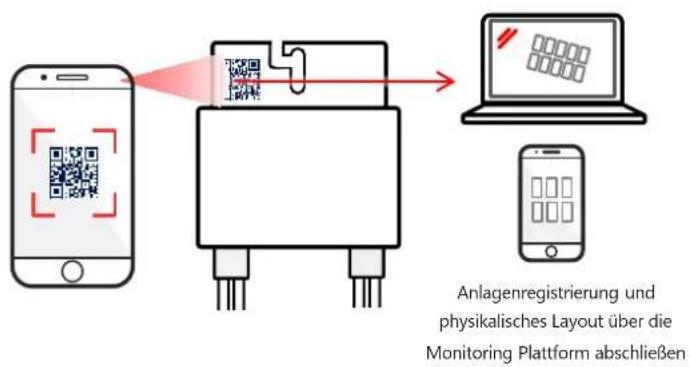

Installieren der Optimierer

QR-Code mit dem Mapper scannen
    note right of D: Anlagenregistrierung und physikalisches Layout über die Monitoring Plattform abschließen

4

Leistungsoptimierer installieren

10 mm 25 mm (P860,P960) M6 Edelstahlschrauben 9.5 N*m 12.7 mm 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960)

Installieren der Optimierer

1→2→3→4→5→6

solaredge

1

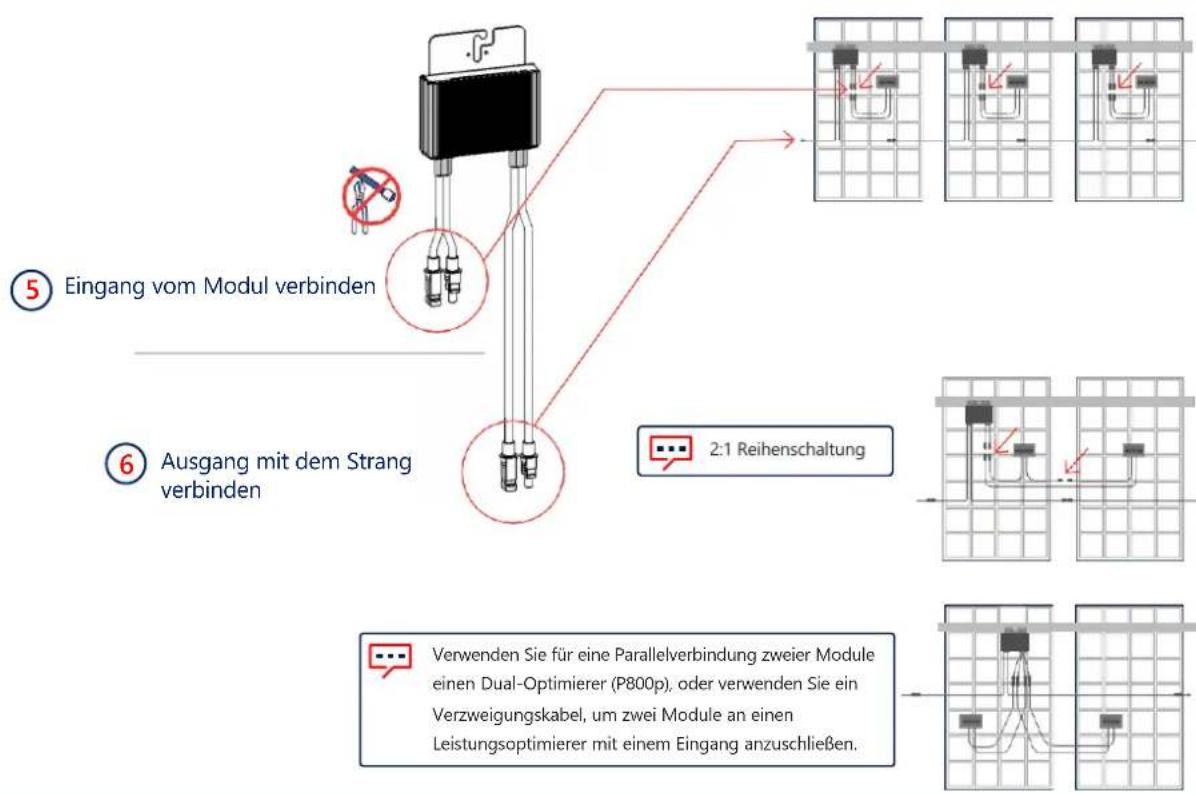


solaredge

2

Anschließen des PV-Strangs

Polung des PV-Strangs überprüfen. Prüfen Sie 1 ± 0,1 V je Optimierer Beispiel: 8 Optimierer = ~8 V.

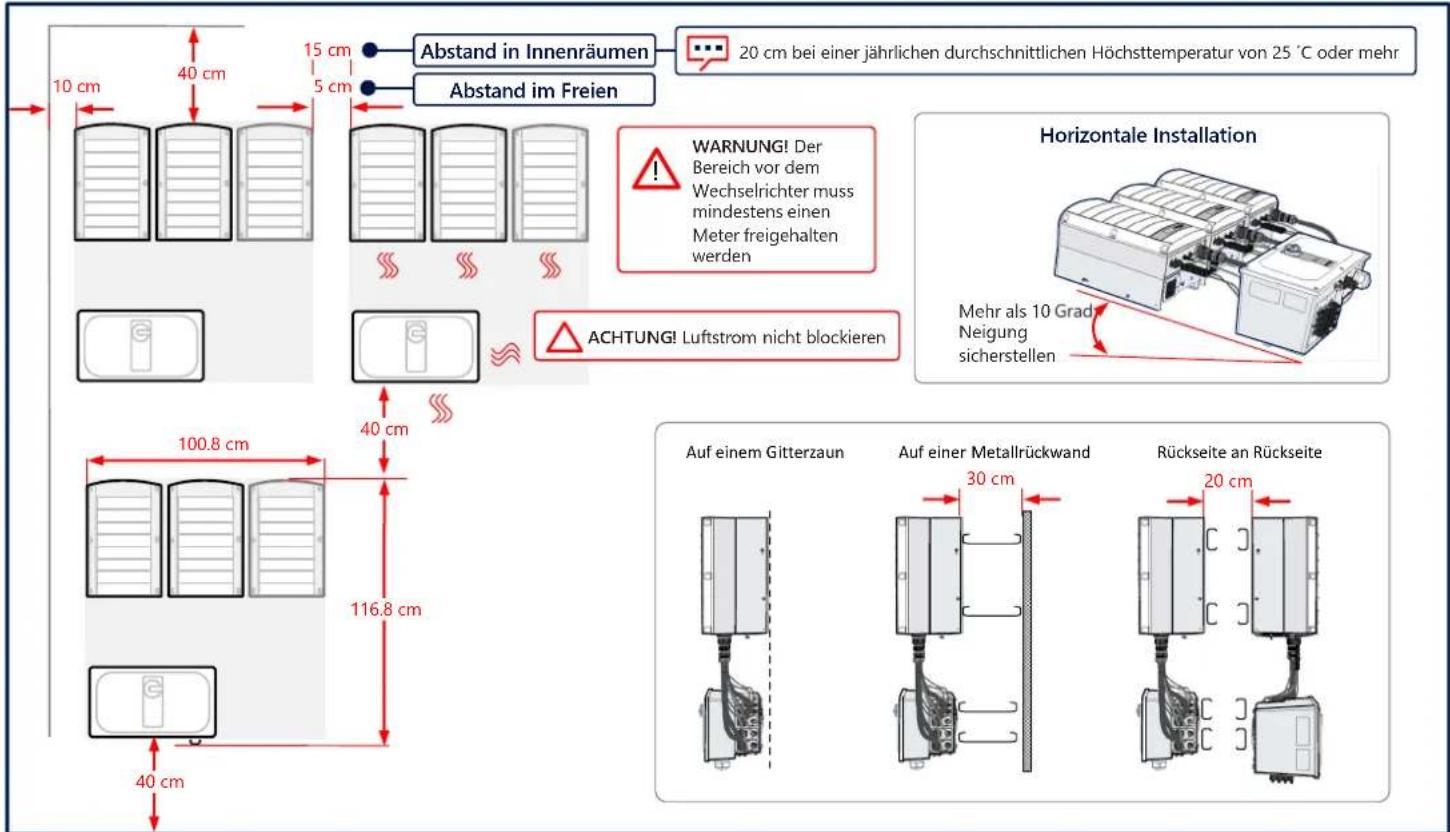

Abstände einhalten

solaredge

3

Abstand in Innenräumen 20 cm bei einer jährlichen durchschnittlichen Höchsttemperatur von 25 °C oder mehr Abstand im Freien 10 cm 40 cm 15 cm 5 cm WARNING! Der Bereich vor dem Wechselrichter muss mindestens einen Meter freigehalten werden ACHTUNG! Luftstrom nicht blockieren Horizontale Installation Mehr als 10 Grad. Neigung sicherstellen Auf einem Gitterzaun Auf einer Metallrückwand 30 cm Rückseite an Rückseite 40 cm 100.8 cm 40 cm 116.8 cm

solaredge

4

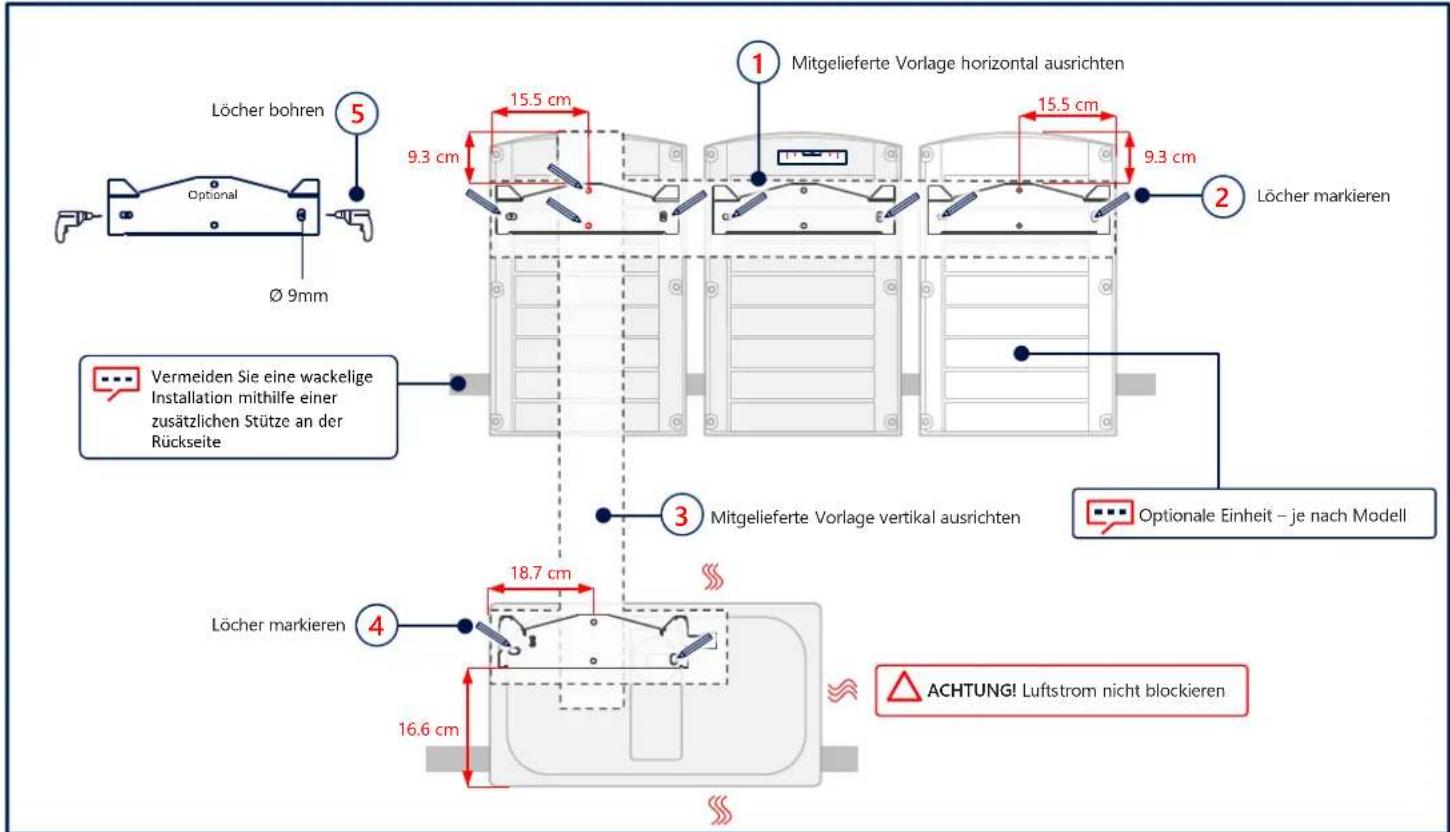

Markieren und Bohren von Löchern

Löcher bohren 5 Ø 9mm 1 Mitgelieferte Vorlage horizontal ausrichten 15.5 cm 9.3 cm 15.5 cm 9.3 cm 2 Löcher markieren Vermeiden Sie eine wackelige Installation mithilfe einer zusätzlichen Stütze an der Rückseite 3 Mitgelieferte Vorlage vertikal ausrichten Optionale Einheit – je nach Modell 4 Löcher markieren 18.7 cm 16.6 cm ACHTUNG! Luftstrom nicht blockieren

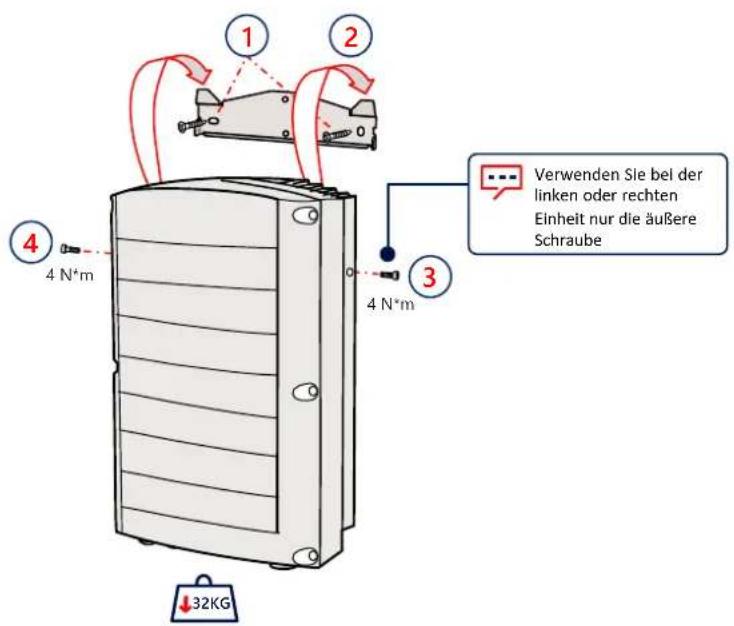

Montieren der Einheiten

solaredge

5

1 2 3 4 N*m 4 N*m ↓18KG

1 2 4 N*m 3 4 N*m 32KG Verwenden Sie bei der linken oder rechten Einheit nur die äußere Schraube

solaredge

6

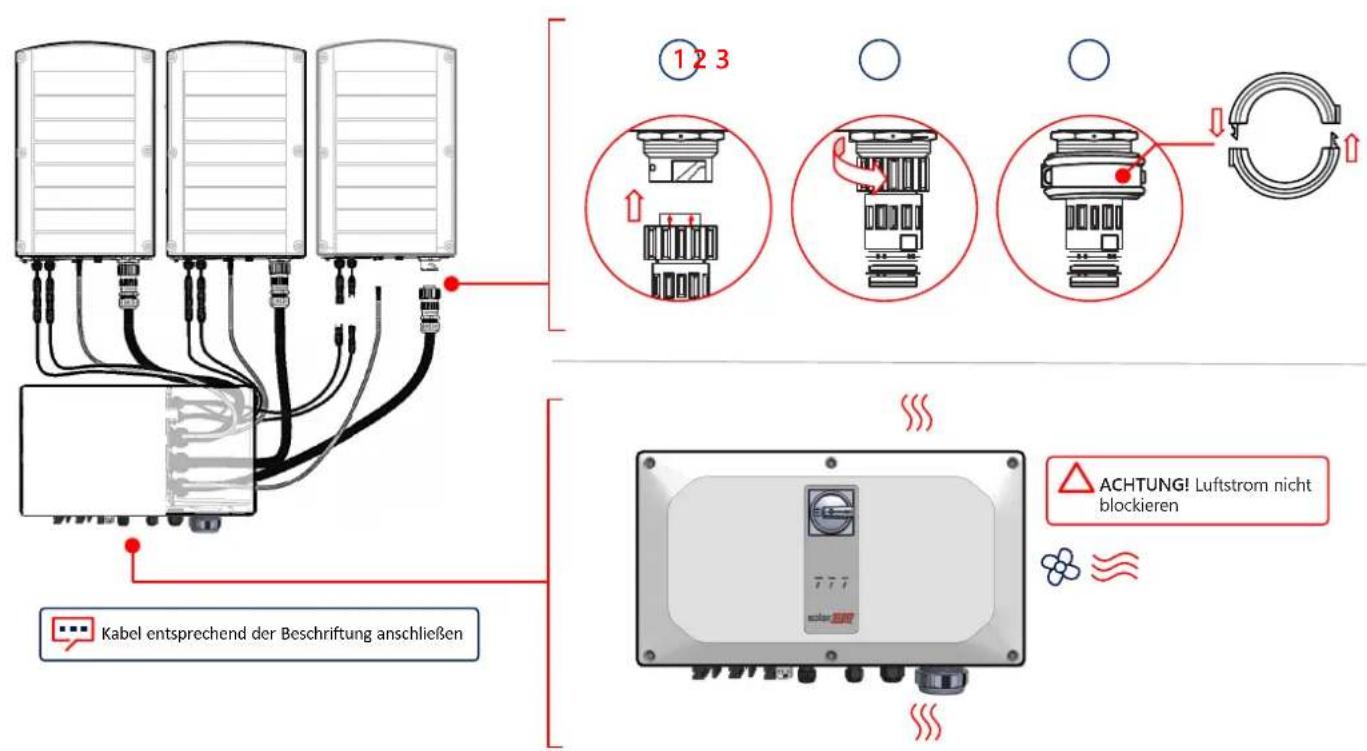

Anschließen der Verbindungs-Kabel

ACHTUNG! Luftstrom nicht blockieren

Entfernen der Abdeckungen

solaredge

7

solar edge

8

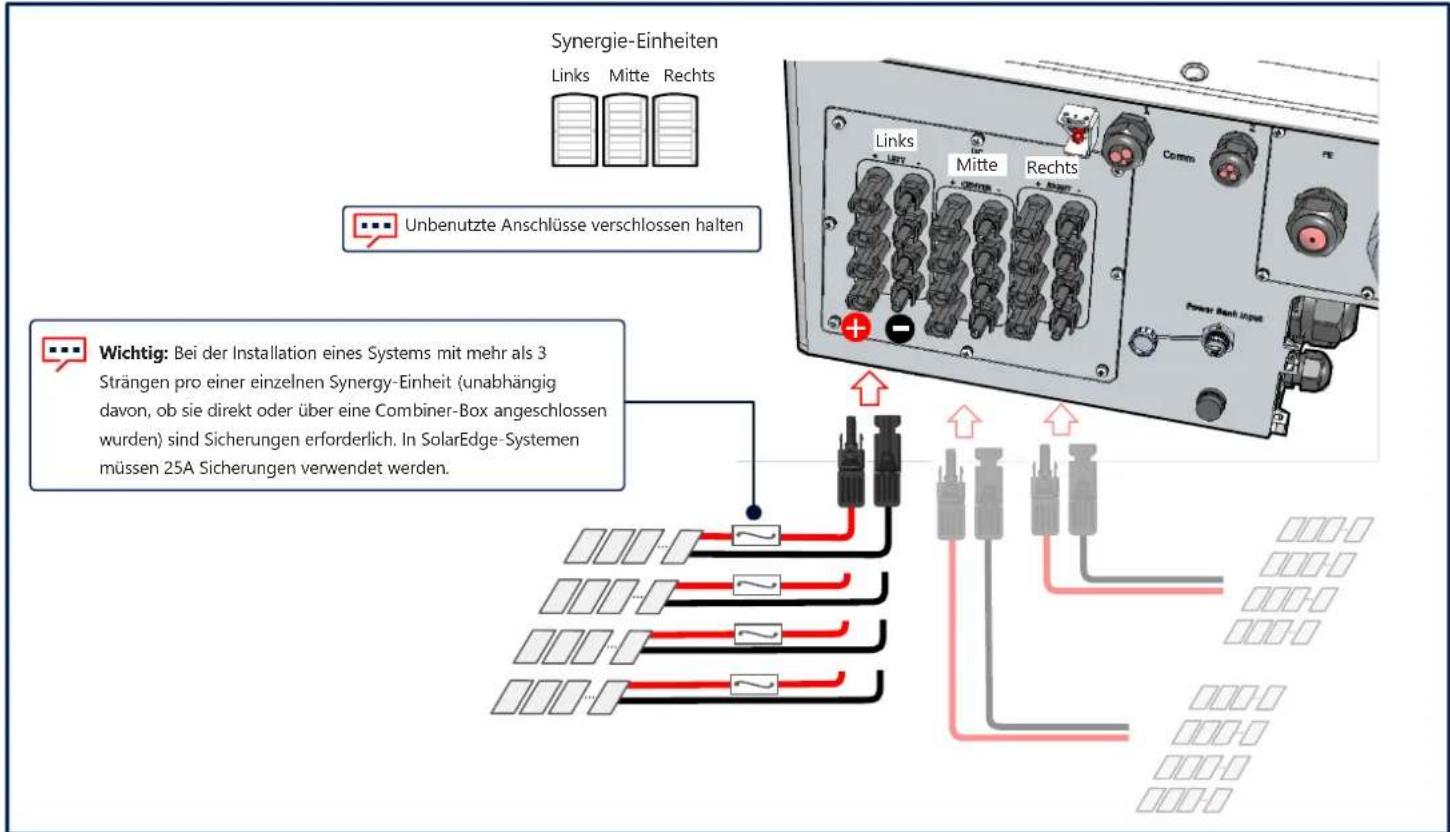

Anschließen der PV-Stränge

Synergie-Einheiten Links Mitte Rechts Unbenutzte Anschlüsse verschlossen halten Wichtig: Bei der Installation eines Systems mit mehr als 3 Strängen pro einer einzelnen Synergy-Einheit (unabhängig davon, ob sie direkt oder über eine Combiner-Box angeschlossen wurden) sind Sicherungen erforderlich. In SolarEdge-Systemen müssen 25A Sicherungen verwendet werden.

Anschluss von PV-Strängen über einen einzelnen DC-Eingang

solaredge

8

ACHTUNG!

• Bei Aluminiumleitungen AUSSCHLIESSLICH Bimetall-Kabelschuhe verwenden
• Bei Kupferleitungen NUR Kabelschuhe aus verzinntem Kupfer VERWENDEN.

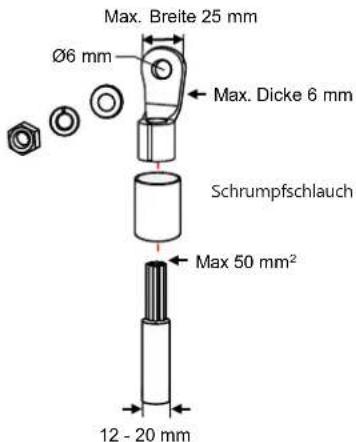

Max. Breite 25 mm Ø6 mm Max. Dicke 6 mm Schrumpfschlauch Max 50 mm² 12 - 20 mm

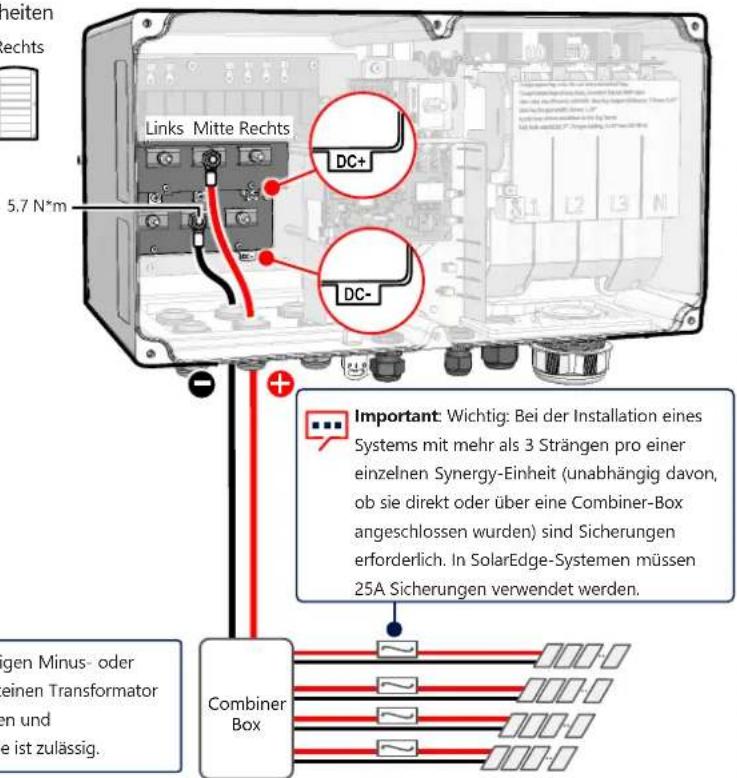

Synergie-Einheiten

Links Mitte Rechts

Links Mitte Rechts DC+ DC- Important: Wichtig: Bei der Installation eines Systems mit mehr als 3 Strängen pro einer einzelnen Synergy-Einheit (unabhängig davon, ob sie direkt oder über eine Combiner-Box angeschlossen wurden) sind Sicherungen erforderlich. In SolarEdge-Systemen müssen 25A Sicherungen verwendet werden. Combiner Box bungen Minus- oder einen Transformer den und e ist zulässig.

Die elektrische Funktionserdung des DC-seitigen Minus- oder Pluspols ist verboten, da der Wechselrichter keinen Transformator besitzt. Die Erdung (Masse) von Modulrahmen und Montageausrüstung der PV-Generatormodule ist zulässig.

solar edge

9

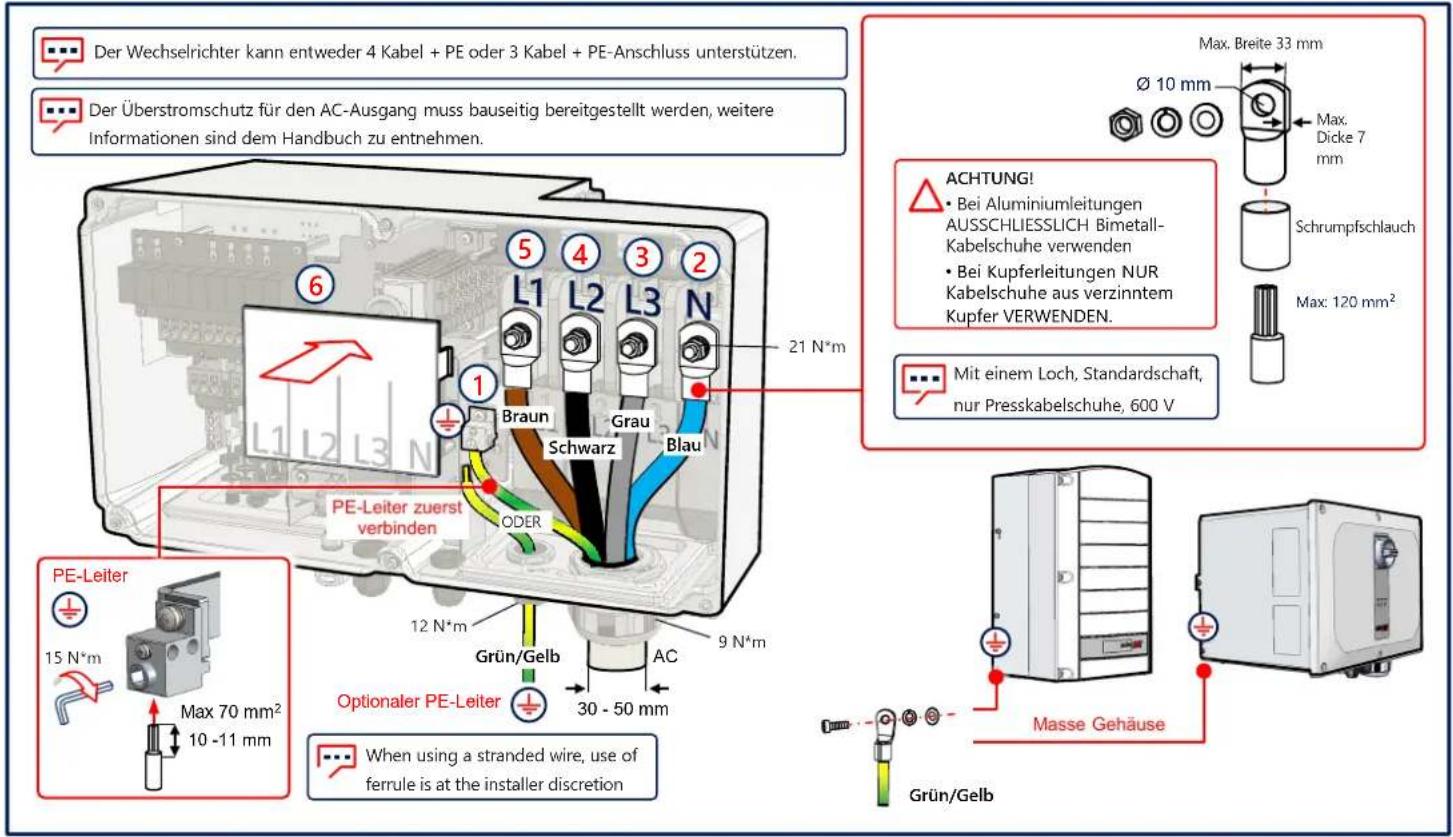

Anschließen von AC und Schutzerdung (PE)

Der Wechselrichter kann entweder 4 Kabel + PE oder 3 Kabel + PE-Anschluss unterstützen. Der Überstromschutz für den AC-Ausgang muss bauseitig bereitgestellt werden, weitere Informationen sind dem Handbuch zu entnehmen. 6 5 4 3 2 L1 L2 L3 N 21 N*m 1 Braun Schwarz Grau Blau PE-Leiter zuerst verbinden ODER 12 N*m Grün/Gelb AC 9 N*m Optionaler PE-Leiter 30 - 50 mm Max. Breite 33 mm Ø 10 mm Max. Dicke 7 mm Schrumpfschlauch Max: 120 mm² PE-Leiter 15 N*m Max 70 mm² 10 -11 mm When using a stranded wire, use of ferrule is at the installer discretion ACHTUNG! • Bei Aluminiumleitungen AUSSCHLIESSLICH Bimetall-Kabelschuhe verwenden • Bei Kupferleitungen NUR Kabelschuhe aus verzinntem Kupfer VERWENDEN. Mit einem Loch, Standardschaft, nur Presskabelschuhe, 600 V Masse Gehäuse Grün/Gelb

LAN-Verbindung

solar edge

10

COMM 1 5.5 N*m Ethernet

solaredge

11

RS485-Verbindung mit mehreren Wechselrichtern

COMM 2 1 2 4 N*m SW1⑥ 7 SW1↑ SW1↓ SW1↑ G A+ B- RS485-1 CAT6, 3-adrig, abgeschirmt, verdrilltes Paar (0,2 bis 1 mm) 5 3 G A+ B- 4

Verbindung der WLAN-Kommunikation (optional)

solar edge

12

Verbindung über Mobilfunk (optional)

⑤ ↓ ② 5.5 N*m ① ④

Anbringen der Abdeckungen

solaredge

14

3.5 N*m ③ ② 1 2 3 5 6 7 8 9 10 solarisat 4

L1 L2 L3 N ①

solar edge

15

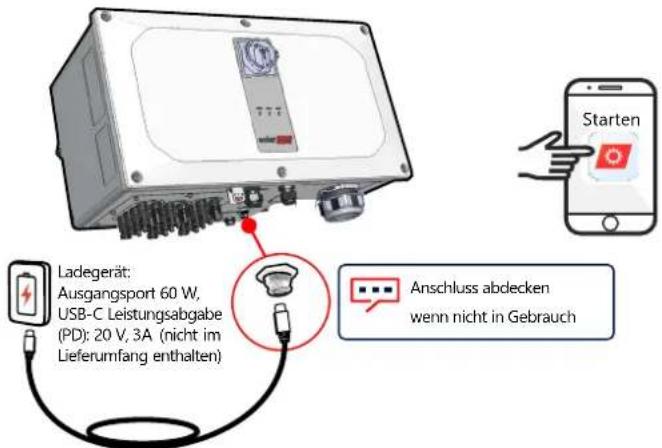

Vorab-Inbetriebnahme, wenn noch nicht an das AC-Netz angeschlossen (Option 1)

SolarEdge SetApp herunterladen

DC-Trennschalter einschalten (1)

Ladegerät anschließen

Starten und SetApp folgen

Ladegerät: Ausgangsport 60 W, USB-C Leistungsabgabe (PD): 20 V, 3A (nicht im Lieferumfang enthalten) Anschluss abdecken wenn nicht in Gebrauch

1 Meter, Stecker auf Stecker, USB-C (nicht im Lieferumfang enthalten)

Inbetriebnahme mit DC- und AC-Leistung (Option 2)

solaredge

16

SolarEdge SetApp herunterladen

Stromversorgung einschalten

Starten und SetApp folgen

solar edge

17

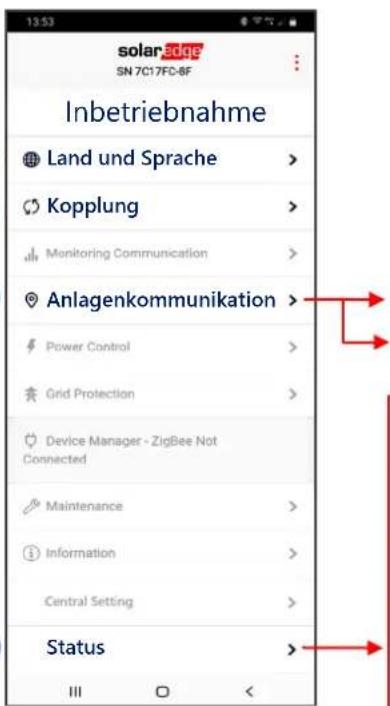

Inbetriebnahme des Primär-Wechselrichters

1
2
3

solar edge SN 7C17FC-8F Inbetriebnahme Land und Sprache > Kopplung > Monitoring Communication > Anlagenkommunikation > Power Control > Grid Protection > Device Manager - ZigBee Not Connected Maintenance > Information > Central Setting > Status >

RS485-1 → Protokoll → SolarEdge → SolarEdge Primärgerät RS485-1 → Sekundärgerät(e) erkennen

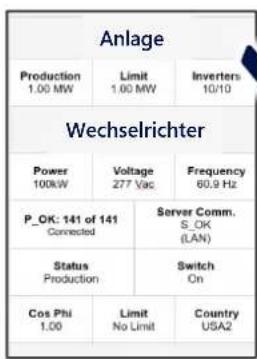

Anlage Production Limit Inverters 1.00 MW 1.00 MW 10/10 Wechselrichter Power Voltage Frequency 100kW 277 Vac 60.9 Hz P_OK: 141 of 141 Server Comm. Connected S_OK (LAN) Status Switch Production On Cos Phi Limit Country 1.00 No Limit USA2

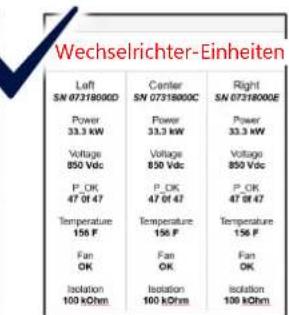

Wechselrichter-Einheiten Left Center Right SN 07318000D SN 07318000C SN 07318000E Power Power Power 33.3 kW 33.3 kW 33.3 kW Voltage Voltage Voltage 850 Vdc 850 Vdc 850 Vdc P_OK P_OK P_OK 47 OF 47 47 OF 47 47 OF 47 Temperature Temperature Temperature 156 F 156 F 156 F Fan Fan Fan OK OK OK OK Isolation Isolation Isolation 100 kOhm 100 kOhm 100 kOhm

4

LED-Anzeigen

solaredge

LEISTUNG KOMM FEHLER

Grün Blau Rot

Das System erzeugt Strom

AC ist eingeschaltet, die Anlage erzeugt jedoch keinen Strom

Der Wechselrichter hat eine Verbindung zur Monitoring-Plattform und überträgt Daten

Systemfehler

solaredge

Support-Kontaktinformationen

Wenden Sie sich bei technischen Fragen zu

SolarEdge-Produkten bitte an uns:

Änderungen ohne Vorankündigung vorbehalten.

Copyright © SolarEdge Inc. Alle Rechte vorbehalten.

März 2021.
