产品类型	三相太阳能逆变器，采用Synergy技术
额定功率	100 kW
直流输入电压	高达850 Vdc
交流输出电压	277 Vac（三相）
输出频率	60.9 Hz
相数	三相（4线+地线或3线+地线）
重量	约32 kg（主机）
尺寸	1008 x 1168 x 400 mm（近似）
通信	以太网、RS485、可选Wi-Fi、可选移动网络
配置应用程序	SolarEdge SetApp
指示灯	绿色、蓝色、红色LED指示灯（电源、通信、故障）
防护等级	IP65（适用于户外使用）
冷却方式	内置风扇
保修	5年（标准，可延长）
兼容性	SolarEdge功率优化器
维护	检查连接器，清洁通风口，通过SetApp更新固件

常见问题 - SE100KRW00IBNQ4 SolarEdge

如何安装SolarEdge SE100K逆变器？

请遵循提供的快速安装指南。确保逆变器前方至少有1米的自由空间，并遵守安全距离（侧面10厘米，上方40厘米，下方15厘米）。使用提供的模板进行钻孔。

交流连接应使用哪些电缆？

铝线使用双金属线耳，铜线使用镀锡铜线耳。地线最大截面70 mm²，相线最大截面120 mm²。拧紧扭矩：相线21 N*m，地线12 N*m。

如何使用SetApp配置逆变器？

在智能手机上下载SolarEdge SetApp应用程序。将直流开关置于ON，连接电池（如有需要），然后按照说明进行调试、国家设置和优化器配对。

如果红色指示灯亮起怎么办？

红色指示灯表示系统错误。请查看SetApp应用程序或监控平台以识别错误代码。断开交流和直流电源5分钟以重置逆变器。

LED指示灯的含义是什么？

绿色：发电。蓝色：与平台通信。红色：错误。绿色和蓝色：正常工作。如果只有蓝色亮起，系统已通电但未发电。

如何将逆变器连接到互联网？

使用内置以太网端口（COMM 1）或安装可选Wi-Fi模块。也可以通过USB调制解调器进行移动连接。在SetApp中配置通信参数。

每串光伏组串的最大功率是多少？

每个直流输入可支持高达25 A。每个Synergy单元超过3串时需要25 A保险丝。组串总电压不得超过850 Vdc。

如何更新逆变器的固件？

更新通过SolarEdge监控平台自动进行，或通过SetApp应用程序手动进行。确保逆变器已连接到互联网。

我可以将逆变器安装在室外吗？

可以，逆变器设计用于室外安装，防护等级为IP65。请遵守推荐的间距，并尽可能避免阳光直射。

如何更换故障的风扇？

风扇更换必须由合格安装人员进行。断开交流和直流电源，等待5分钟，然后拆下前盖。风扇是卡扣式的，无需特殊工具即可更换。

用户手册 SE100KRW00IBNQ4 SolarEdge

此符號表示的資訊可協助使用者以最佳方式使用產品。

注意！

表示有危險。進行程序需要多加注意，如果不能正確執行或不遵守指示，可能導致產品受損或毀壞。在完全理解並達到所指示的條件之前，請不要進行注意標誌的區段。

警告！

表示有危險。進行程序需要多加注意，如果不能正確執行或不遵守指示，可能導致受傷或致死。在完全理解並達到所指示的條件之前，請不要進行警告標誌的區段。

請不要剪下電線連接器

此符號會在 SolarEdge 手冊與裝置上出現在接地點。

打開/關閉主要電路板交流電開關。並靜候5分鐘

在 Synergy Manager 上打開/關閉直流電安全開關，並靜候 5 分鐘(僅適用於具直流電安全開關的型號)

請儲存這些指示－本指導手冊包含應在安裝與維護三相逆變器期間遵照進行的重要指示。以SolarEdge未在本文檔中指定的方式使用此設備可能會損害此設備提供的保護。

安裝功率優化器

1→2→3→4→5→6

solaredge

1

1

使用 SolarEdge Designer以設計串列

https://designer.solaredge.com

下載 SolarEdge Mapper 以將串列對應至功率優化器

下载

[NO TEXT]

[NO TEXT]

solar edge

1 安装功率優化器

3

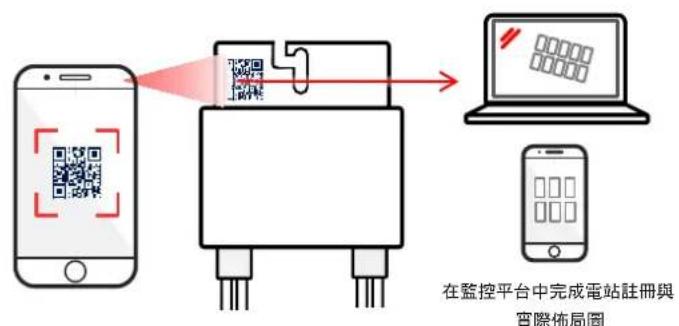

使用 Mapper 掃描 QR 碼

4

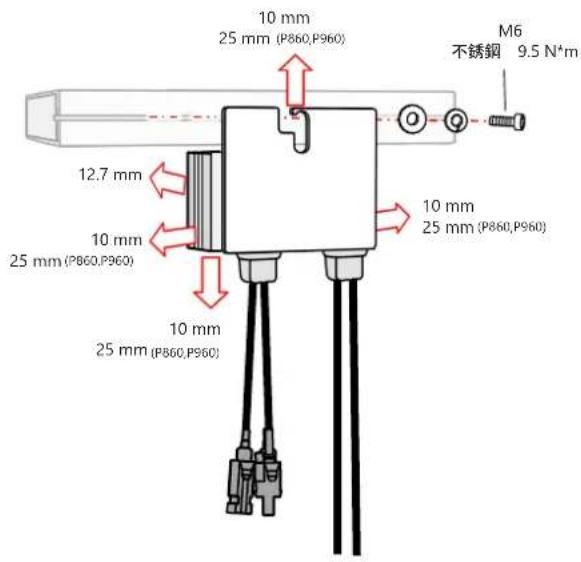

安裝優化器

10 mm 25 mm (P860,P960) 10 mm M6 不锈钢 9.5 N*m 12.7 mm 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960)

安裝功率優化器

solaredge

2

連接 PV 陣列

檢查陣列極性。 驗證每個優化器 1±0.1V 範例：8個優化器 = ~8V

維持間隙

10 cm 40 cm 15 cm 5 cm 室內間隙 年均溫為 25°C 或以上，則為 20 公分 室外間隙 警告！變流器前面的區域必須保持清潔至少一米 注意！務必要通風 水平安裝 保持超過10° 100.8 cm 40 cm 116.8 cm 在金屬背板上在網柵欄上 30 cm 背靠背 20 cm

solar edge

4

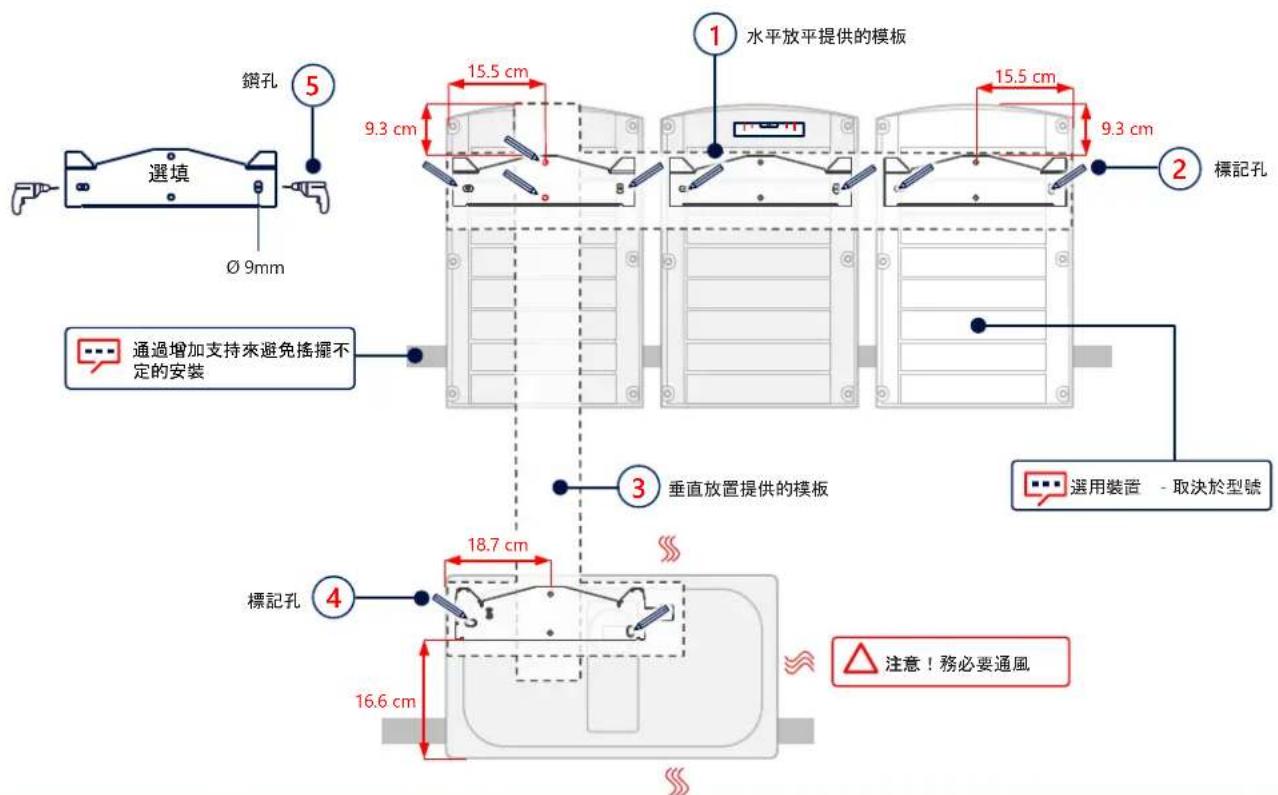

標記和鑽孔

1 水平放平提供的模板 2 標記孔 3 垂直放置提供的模板 4 標記孔 5 鋼孔 9.3 cm 15.5 cm 15.5 cm 9.3 cm 18.7 cm 16.6 cm 通過增加支持來避免搖擺不定的安裝 注意！務必要通風 適用裝置 - 取決於型號

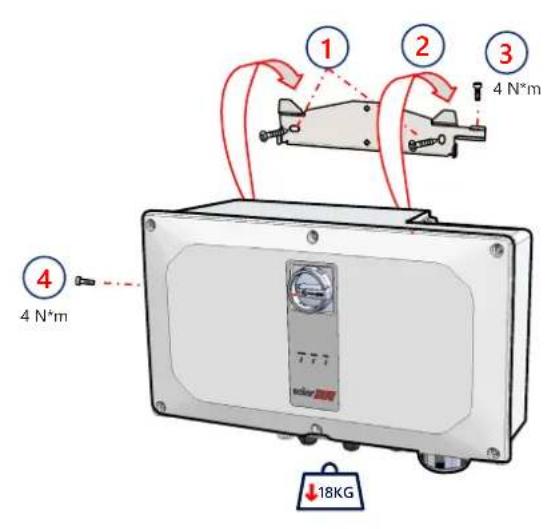

安装装置

1 2 3 4 N*m 4 N*m ↓18KG

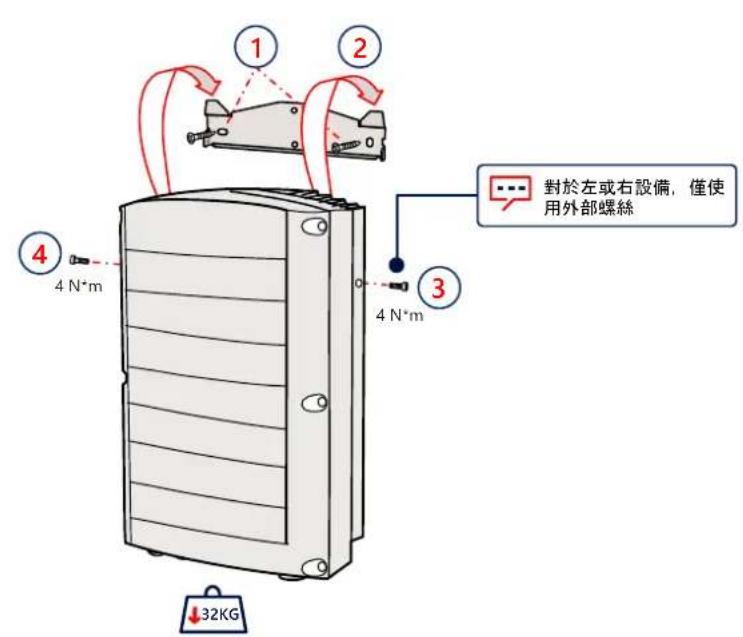

對於左或右設備，僅使用外部螺絲 4 N*m 3 4 N*m 32KG

solaredge

6

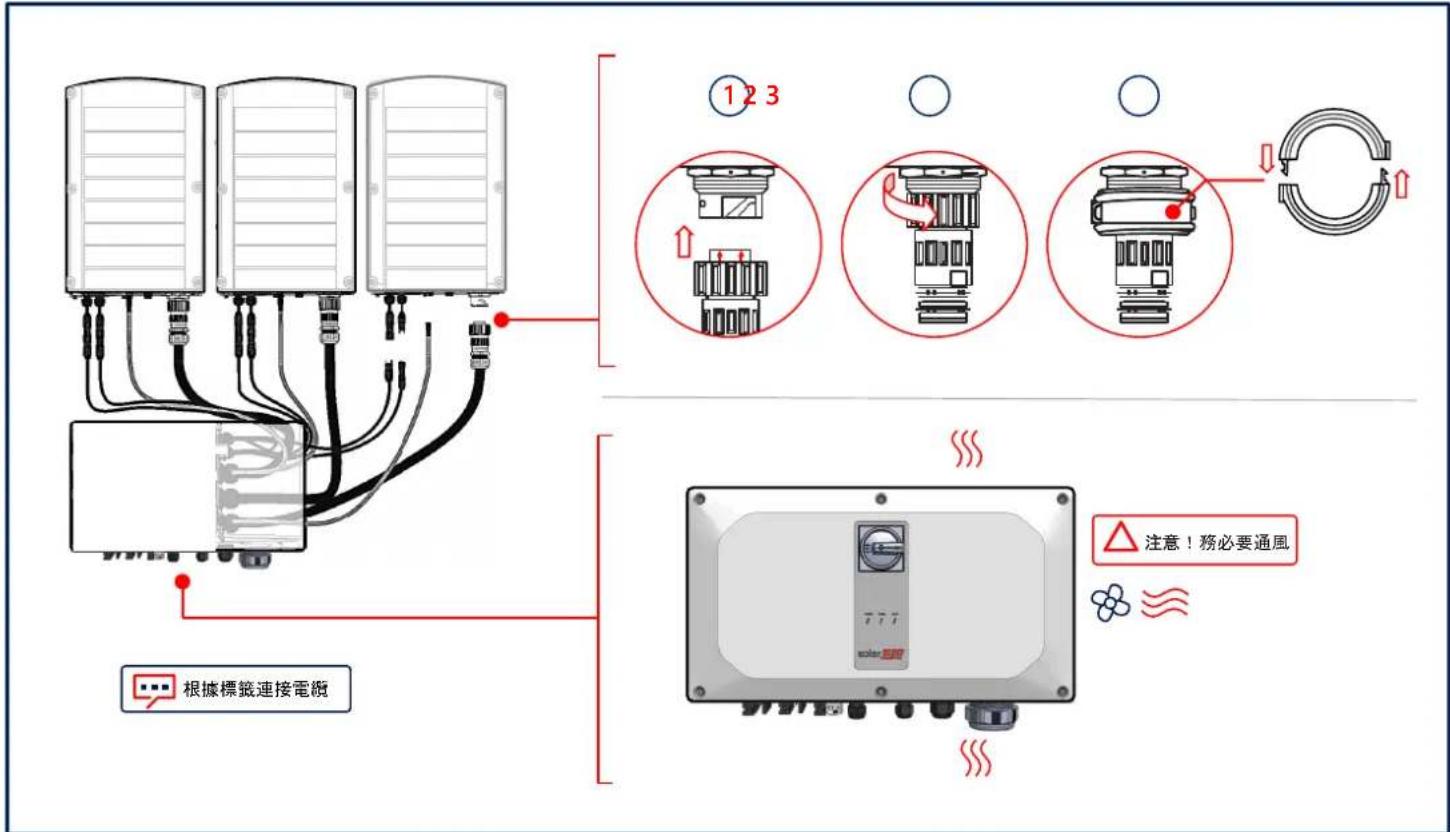

連接延伸電纜

根據標籤連接電極 1 2 3 注意！務必要通風

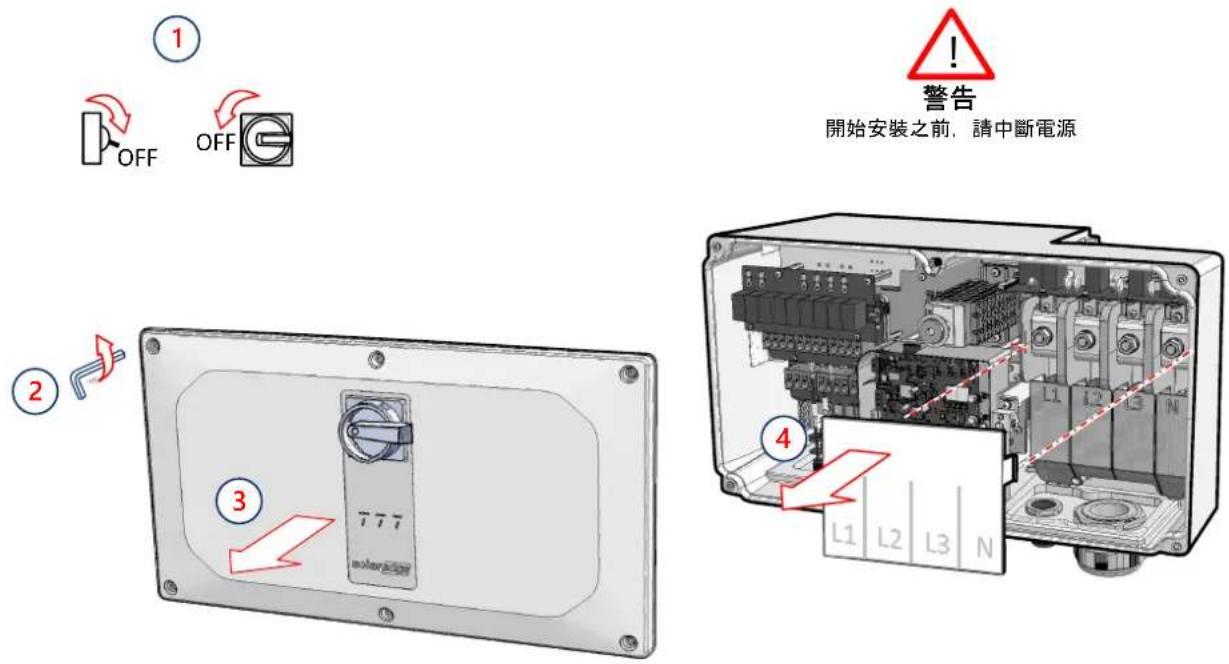

移除蓋子

solaredge

7

solaredge

8

連接 PV 串列

協同單位 左邊 中間 右邊 保留未使用的連接器 重要說明：當每個單台Synergy單元安裝的系統超過3串列時（無論是直接連接還是通過匯流箱連接），都需要使用保險絲。在SolarEdge系統中，建議使用25A保險絲。

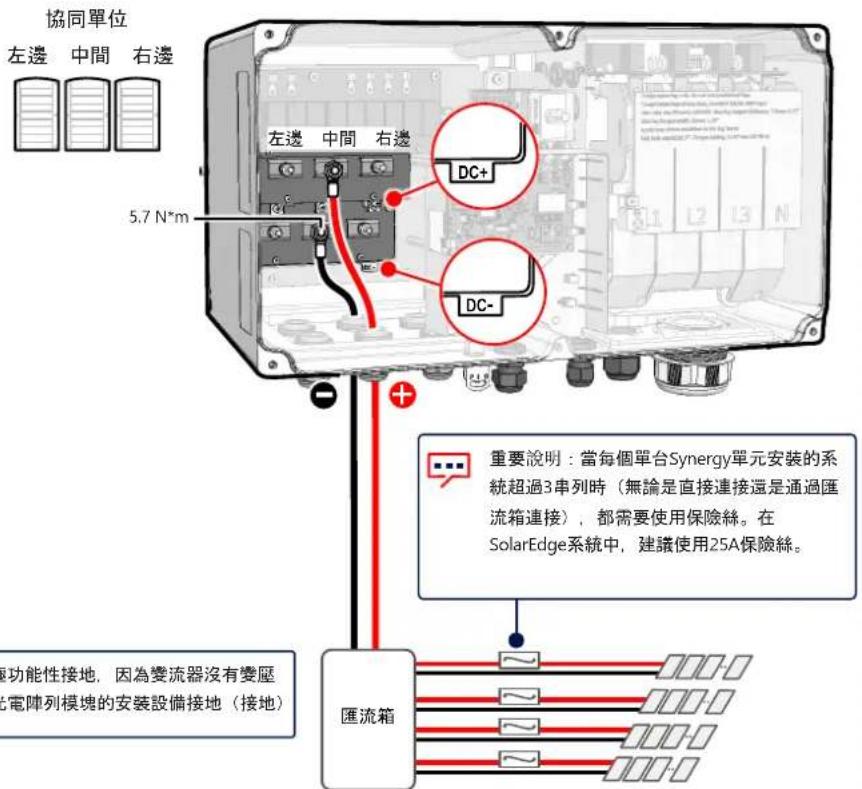

通過單個DC輸入連接PV串

solaredge

8

注意！！

·若為鋁線，只限使用雙金屬端子
·若為銅線，只限使用鍍錫銅端子

最大寬度 25 公釐 Ø6 mm 最大厚度 6 公釐 熱收縮套管絕緣 Max 50 mm² 12 - 20 mm

協同單位 左邊 中間 右邊 5.7 N*m DC+ DC- 重要說明：當每個單台Synergy單元安裝的系統超過3串列時（無論是直接連接還是通過匯流箱連接），都需要使用保險絲。在SolarEdge系統中，建議使用25A保險絲。 匯流箱 原功能性接地，因為變流器沒有變壓電陣列模塊的安裝設備接地（接地）

禁止將直流側負極或正極功能性接地，因為變流器沒有變壓器。可以將模塊框架和光電陣列模塊的安裝設備接地（接地）

9

連接交流電和保護接地

變流器可支援 4 線式 + PE 或 3 線式 + PE 連接 其他都必須提供交流電輸出的過流保護，請參閱手冊以取得指引 注意！！ • 若為鋁線，只限使用雙金屬端子 • 若為銅線，只限使用鍍錫銅端子 • 只限單孔標準管壓接端子，600V 最大寬度 33 公釐 Ø 10 mm 最大厚度 7 公釐 熱收縮套管 絵縫 Max: 120 mm² 先連接 PE 線 或 棕色 黑色 灰色 蓝色 12 N*m 15 N*m Max 70 mm² 10 -11 mm 12 N*m 9 N*m AC 30 - 50 mm 選用 PE 線 使用絞合線時，安裝商可自行決定 是否使用套管 機箱接地 黃色/綠色

LAN 通訊

COMM 1 5.5 N*m Ethernet

11

多個逆變器的 RS485 連接

COMM 2 1 2 4 N*m SW1⑥ 7 SW1↑ SW1↓ SW1↑ G A+ B- RS485-1 CAT6, 3 線遮蔽式雙桟線 (0.2-1 mm²) 5 G A+ B- ③ ④

Wi-Fi 通訊連線(選配)

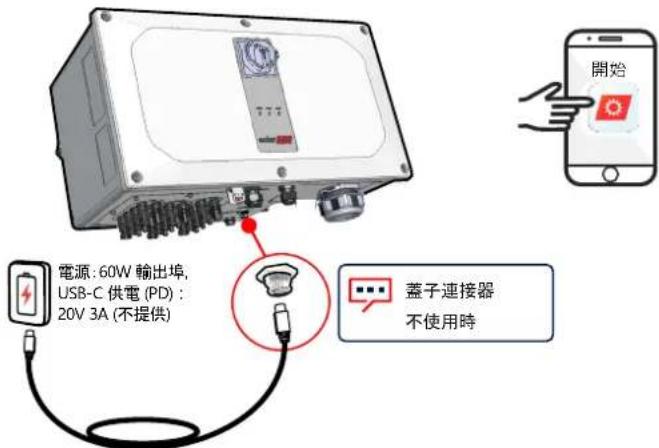

15 未連接交流電時預先調試 (選項 1)

下載 SolarEdge SetApp

打開直流電開關

連接電源

啟動並遵照 SetApp

開始 電源: 60W 輸出埠, USB-C 供電 (PD) : 20V 3A (不提供) 蓋子連接器 不使用時

1 公尺，公對公，USB-C (不提供)

調適直流電與交流功率 (選項 2)

下载
SolarEdge SetApp

打開電源

啟動並遵照
SetApp

solar edge

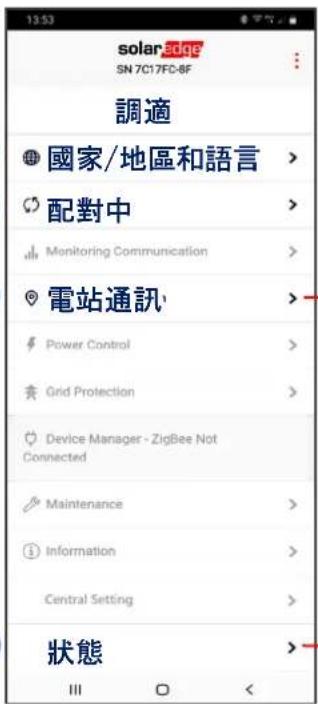

17 調適主變流器

1
2
3

solaredge SN 7C17FC-8F 調適 國家/地區和語言 > 配對中 > Monitoring Communication > 電站通訊 > Power Control > Grid Protection > Device Manager - ZigBee Not Connected Maintenance > Information > Central Setting > 狀態 III 0

RS485-1 → 通訊協定 → SolarEdge → SolarEdge主裝置 RS485-1 → 從屬裝置偵測

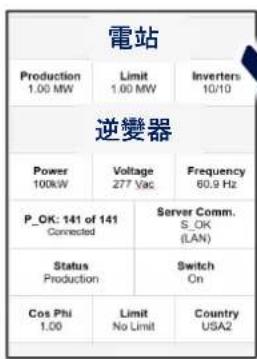

電站 Production 1.00 MW Limit 1.00 MW Inverters 10/10 逆變器 Power 100kW Voltage 277 Vac Frequency 60.9 Hz P_OK: 141 of 141 Connected Server Comm. S_OK (LAN) Status Production Switch On Cos Phi 1.00 Limit No Limit Country USA2

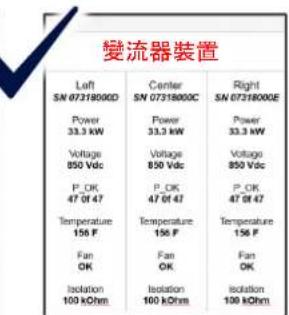

變流器裝置 Left Center Right SN 0731800GD SN 0731800DC SN 0731800DC Power Power Power 33.3 kW 33.3 kW 33.3 kW Voltage Voltage Voltage 850 Vdc 850 Vdc 850 Vdc P_OK P_OK P_OK 47 OF 47 47 OF 47 47 OF 47 Temperature Temperature Temperature 156 F 156 F 156 F Fan Fan Fan OK OK OK Isolation Isolation Isolation 100 kOhm 100 kOhm 100 kOhm

4

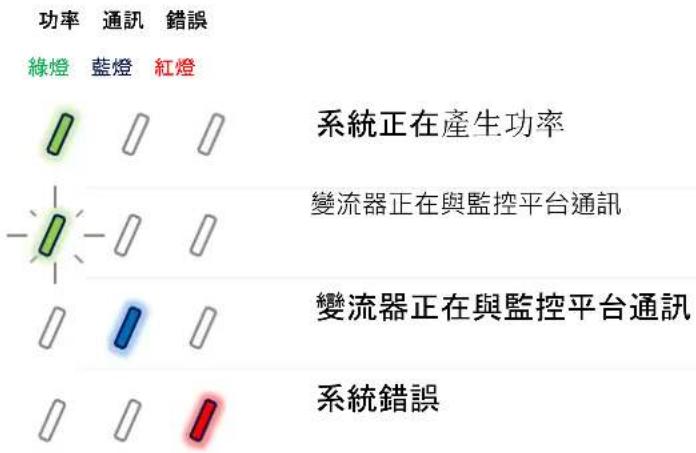

LED 指示

功率 通訊 錯誤 綠燈 藍燈 紅燈 系統正在產生功率 變流器正在與監控平台通訊 變流器正在與監控平台通訊 系統錯誤

solaredge

支持聯繫信息

如果您有關於SolarEdge產品的技術問題，請與我們聯繫：

如有變更，恕不另行通知。版權所有 © SolarEdge Inc. 保留所有權利。2021年3月
