Tipo di prodotto	Inverter solare trifase con tecnologia Synergy
Potenza nominale	100 kW
Tensione di ingresso DC	Fino a 850 Vdc
Tensione di uscita AC	277 Vac (trifase)
Frequenza di uscita	60.9 Hz
Numero di fasi	Trifase (4 fili + terra o 3 fili + terra)
Peso	Circa 32 kg (unità centrale)
Dimensioni	1008 x 1168 x 400 mm (approssimativo)
Comunicazione	Ethernet, RS485, Wi-Fi opzionale, rete mobile opzionale
Applicazione di configurazione	SolarEdge SetApp
Indicatori luminosi	Spie LED verde, blu, rosso (alimentazione, comunicazione, errore)
Protezione	IP65 (stima per uso esterno)
Raffreddamento	Ventilatore integrato
Garanzia	5 anni (standard, estendibile)
Compatibilità	Ottimizzatori di potenza SolarEdge
Manutenzione	Controllare i connettori, pulire le griglie di aerazione, aggiornamento del firmware tramite SetApp

Domande frequenti - SE100KRW00IBNQ4 SolarEdge

Come installare l'inverter SolarEdge SE100K ?

Seguire la guida di installazione rapida fornita. Assicurarsi uno spazio libero di almeno 1 metro davanti all'inverter e rispettare le distanze di sicurezza (10 cm lati, 40 cm sopra, 15 cm sotto). Utilizzare la dima fornita per la foratura.

Quali cavi utilizzare per il collegamento AC ?

Utilizzare capicorda bimetallici per l'alluminio, o rame stagnato per il rame. Sezione max 70 mm² per il filo di terra, 120 mm² per le fasi. Coppia di serraggio: 21 N*m per le fasi, 12 N*m per la terra.

Come configurare l'inverter con SetApp ?

Scarica l'applicazione SolarEdge SetApp sul tuo smartphone. Metti l'interruttore DC su ON, collega la batteria (se necessario) e segui le istruzioni per la messa in servizio, l'impostazione del paese e l'abbinamento degli ottimizzatori.

Cosa fare se la spia rossa si accende ?

La spia rossa indica un errore di sistema. Consulta l'app SetApp o la piattaforma di supervisione per identificare il codice di errore. Reimposta l'inverter spegnendo l'alimentazione AC e DC per 5 minuti.

Qual è il significato delle spie LED ?

Verde: produzione di elettricità. Blu: comunicazione con la piattaforma. Rosso: errore. Verde e blu: funzionamento normale. Se solo il blu è acceso, il sistema è sotto tensione ma non produce.

Come collegare l'inverter a Internet ?

Utilizzare la porta Ethernet integrata (COMM 1) o installare il modulo Wi-Fi opzionale. La connessione mobile è possibile anche tramite modem USB. Configurare i parametri di comunicazione in SetApp.

Qual è la potenza massima per stringa PV ?

Ogni ingresso DC può supportare fino a 25 A. Per più di 3 stringhe per unità Synergy, sono necessari fusibili da 25 A. La tensione totale della stringa non deve superare 850 Vdc.

Come aggiornare il firmware dell'inverter ?

Gli aggiornamenti vengono eseguiti automaticamente tramite la piattaforma di supervisione SolarEdge o manualmente tramite l'app SetApp. Assicurarsi che l'inverter sia connesso a Internet.

Posso installare l'inverter all'esterno ?

Sì, l'inverter è progettato per l'installazione all'esterno con grado di protezione IP65. Rispettare le distanze raccomandate ed evitare l'esposizione diretta al sole se possibile.

Come sostituire un ventilatore difettoso ?

La sostituzione del ventilatore deve essere effettuata da un installatore qualificato. Spegnere l'alimentazione AC e DC, attendere 5 minuti, quindi rimuovere il coperchio anteriore. Il ventilatore è a clip e può essere cambiato senza attrezzi speciali.

MANUALE UTENTE SE100KRW00IBNQ4 SolarEdge

Scan QR code using Mapper

4

Inverter trifase con tecnologia Synergy

Guida rapida di installazione

PN: SExxK-xxxxIxxxx

Per Europa, APAC e

Sudafrica

Version 1.3

Legenda

NOTA

Questo simbolo indica delle informazioni volte ad aiutare l'utente nel fare un uso ottimale del prodotto.

ATTENZIONE!

Indica un rischio. Richiama l'attenzione su una procedura che, se non eseguita correttamente o rispettata, potrebbe provocare danni o distruzione del prodotto. Non ignorare i messaggi di attenzione finché le condizioni indicate non siano state perfettamente comprese e rispettate.

AVVERTENZA!

Indica un rischio. Richiama l'attenzione su una procedura che, se non eseguita correttamente o rispettata, potrebbe provocare lesioni anche fatali. Non procedere oltre un'avvertenza finché le condizioni indicate non siano state perfettamente comprese e rispettate.

Questo simbolo appare sui punti di messa a terra indicati nei manuali e nelle apparecchiature SolarEdge.

Portare su ON/OFF il sezionatore CA principale e attendere 5 minuti

Portare su ON/OFF il sezionatore di sicurezza CC sul Synergy Manager e attendere 5 minuti (Applicabile solo per i modelli con sezionatore di sicurezza CC)

Non tagliare i connettori dei cavi

CONSERVARE QUESTE ISTRUZIONI – Il presente manuale contiene importanti istruzioni per l'inverter trifase che devono essere seguite durante l'installazione e la manutenzione. L'utilizzo di questa apparecchiatura in un modo non specificato da SolarEdge nel presente documento può compromettere la protezione fornita dall'apparecchiatura.

Installazione degli ottimizzatori di potenza

1→2→3→4→5→6

solaredge

1

1

Utilizza Designer di SolarEdge per progettare un sistema SolarEdge

https://designer.solaredge.com

Scarica Mapper di SolarEdge per mappare gli ottimizzatori di potenza delle stringhe

Scarica

[NO TEXT]

[NO TEXT]

solar edge

1 Installazione degli ottimizzatori di potenza

3

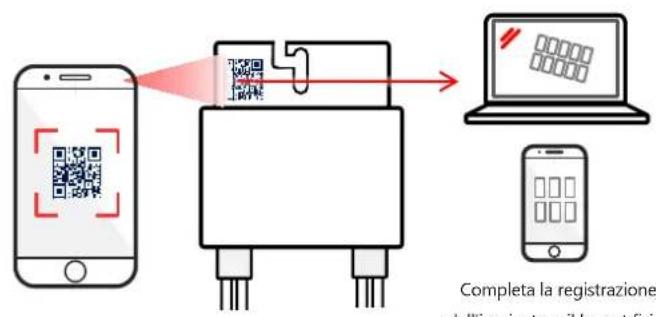

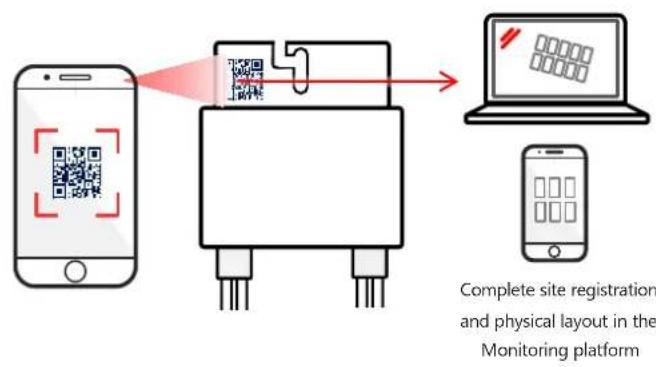

Scansiona il codice QR usando Mapper

4

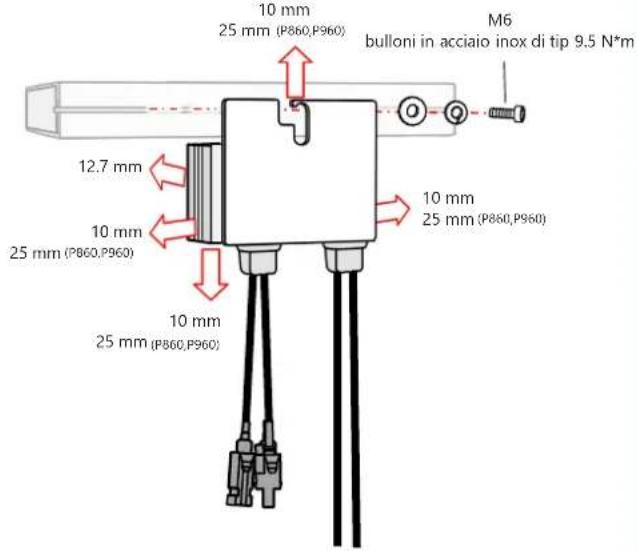

Installa l'ottimizzatore di potenza

10 mm 25 mm (P860,P960) M6 bulloni in acciaio inox di tip 9.5 N*m 12.7 mm 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960)

Installazione degli ottimizzatori di potenza

solaredge

2

Collegamento delle stringhe FV

Verifica la polarità delle stringhe. Verifica 1 ± 0.1 V per ottimizzatore Esempio: 8 ottimizzatori = ~8 V

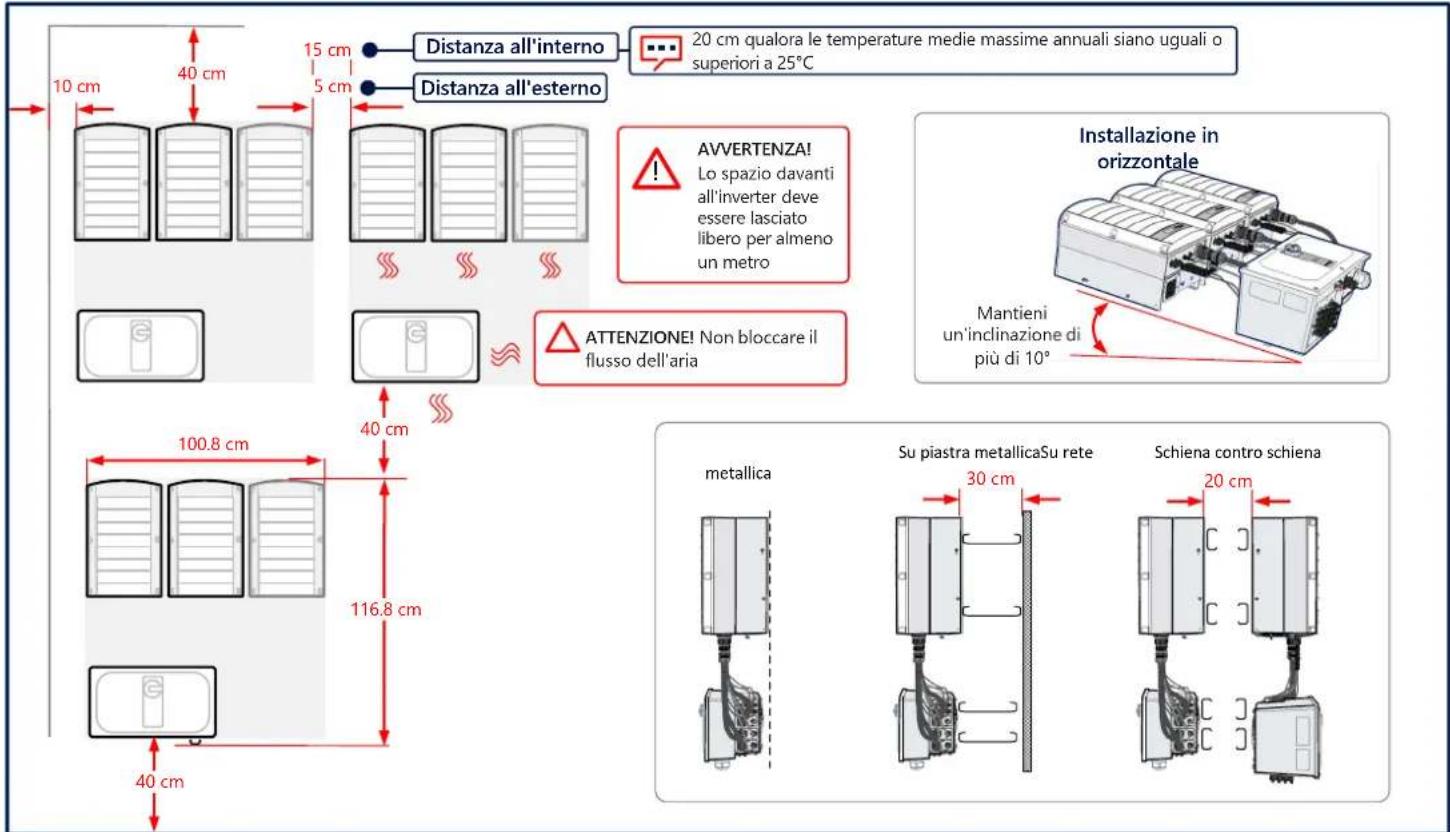

Distanze da rispettare

solaredge

10 cm 40 cm 15 cm 5 cm Distanza all'interno 20 cm qualora le temperature medie massime annuali siano uguali o superiori a 25°C Distanza all'esterno AVVERTENZA! Lo spazio davanti all'inverter deve essere lasciato libero per almeno un metro ATTENZIONE! Non bloccare il flusso dell'aria Installazione in orizzontale Mantieni un'inclinazione di più di 10° metallica Su piastra metallicaSu rete Schiena contro schiena 100.8 cm 40 cm 116.8 cm 40 cm

solaredge

4

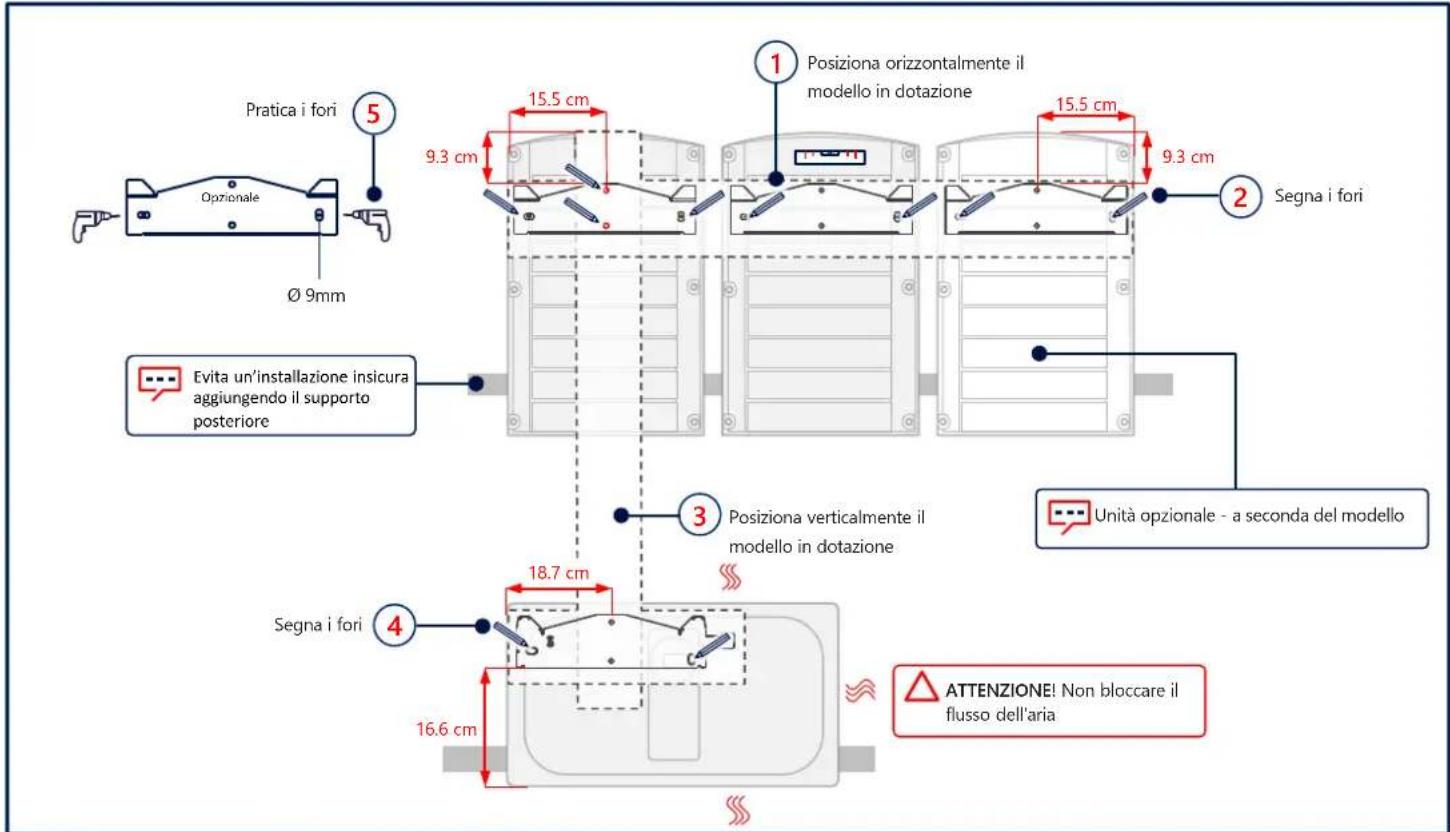

Segna e pratica i fori

Pratica i fori 5 Ø 9mm 15.5 cm 9.3 cm Posiziona orizzontalmente il modello in dotazione 15.5 cm 9.3 cm Segna i fori Evita un'installazione insicura aggiungendo il supporto posteriore 3 Posiziona verticalmente il modello in dotazione Segna i fori 4 18.7 cm 16.6 cm ATTENZIONE! Non bloccare il flusso dell'aria Unità opzionale - a seconda del modello

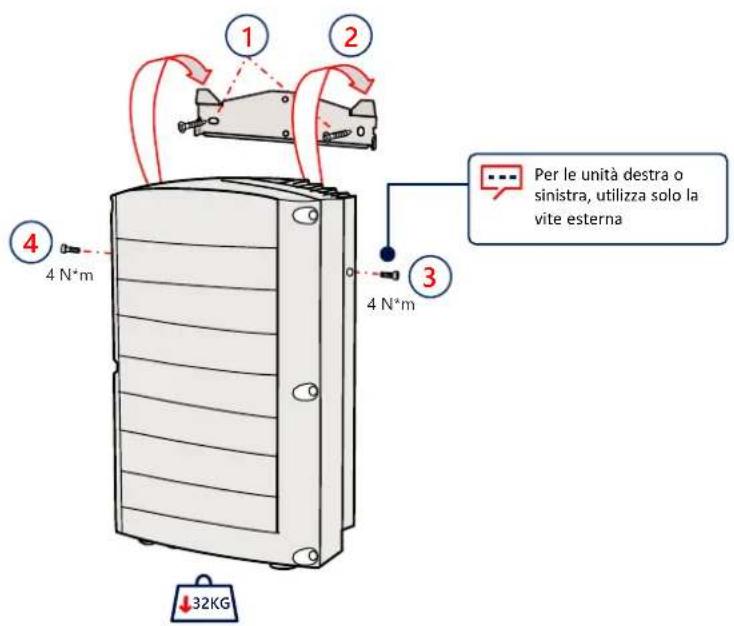

Montaggio delle Unità

solaredge

5

1 2 3 4 N*m 4 N*m ↓18KG

Per le unità destra o sinistra, utilizza solo la vite esterna 4 N*m 4 N*m 32KG

solaredge

6

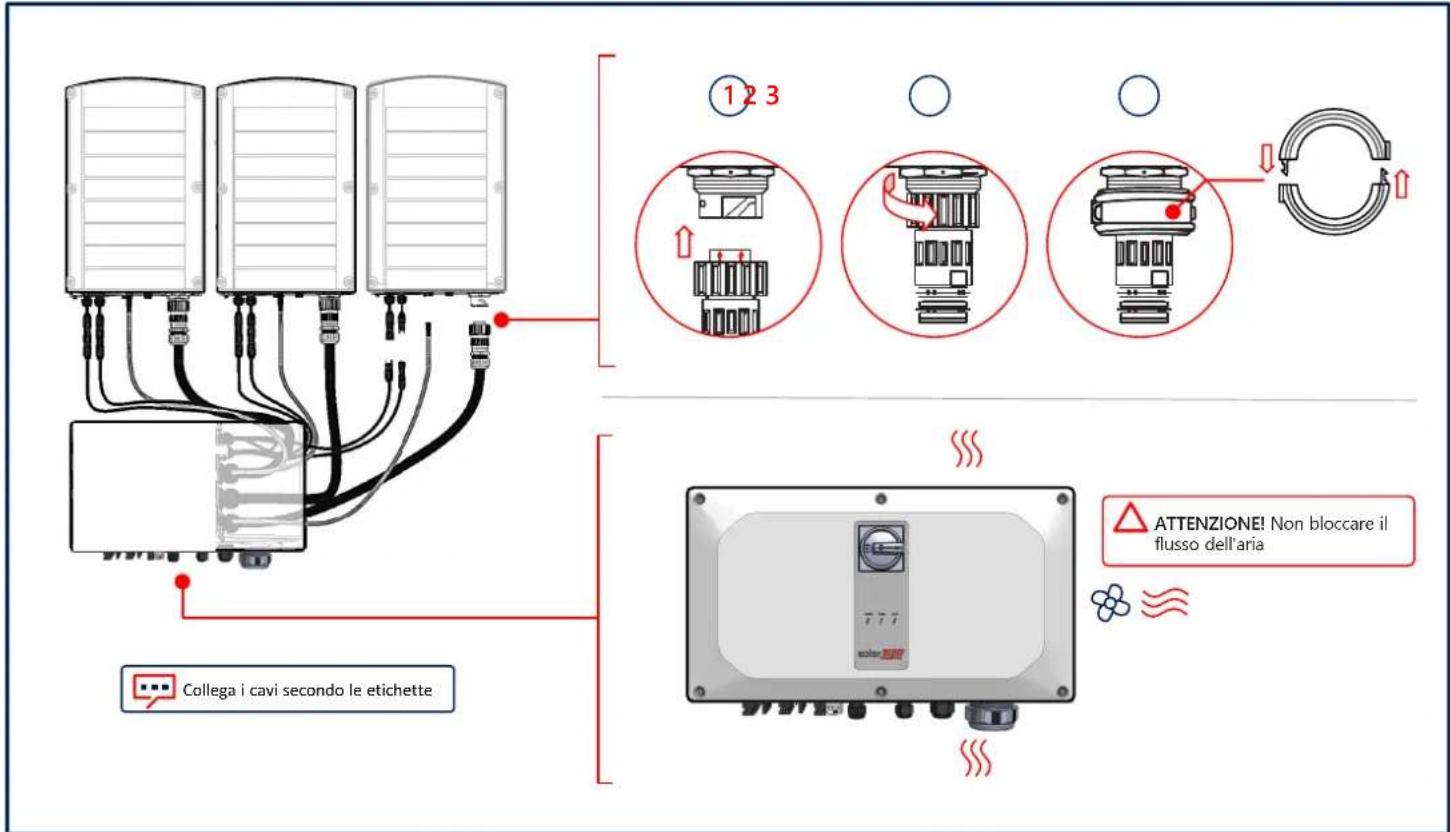

Collegamento dei cavi

Collega i cavi secondo le etichette 1 2 3 ATTENZIONE! Non bloccare il flusso dell'aria

Rimozione dei coperchi

solaredge

7

solaredge

8

Collegamento delle stringhe FV

Unità Synergy Sinistra Centrale Destra Mantieni chiusi i connettori non utilizzati Importante: Quando si installano più di 3 stringhe per singola Unità Synergy (connesse direttamente o tramite un quadro di parallelo), sono necessari fusibili. Nel sistema SolarEdge, vanno usati fusibili da 25 A.

Collegamento delle stringhe FV tramite Ingresso CC Singolo

solaredge

8

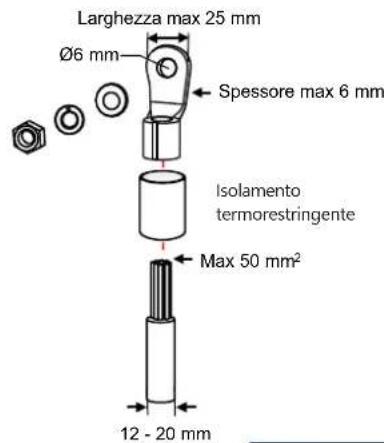

ATTENZIONE!

• Per cavi di alluminio, USA SOLO capicorda bimetallici
- Per cavi in rame, USA SOLO capicorda in rame stagnato

Larghezza max 25 mm Ø6 mm Spessore max 6 mm Isolamento termorestringente Max 50 mm² 12 - 20 mm

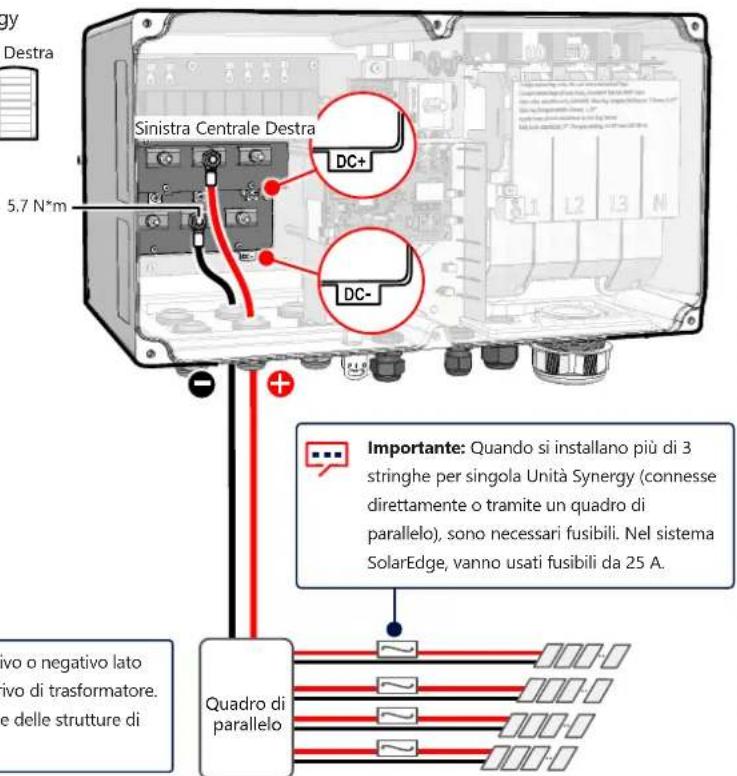

Unità Synergy

Sinistra Centrale Destra

Sinistra Centrale Destra DC+ DC- Quadro di parallelo Importante: Quando si installano più di 3 stringhe per singola Unità Synergy (connesse direttamente o tramite un quadro di parallelo), sono necessari fusibili. Nel sistema SolarEdge, vanno usati fusibili da 25 A. 5.7 N*m vivo o negativo lato vivo di trasformatore. e delle strutture di

La messa a terra funzionale dei poli positivo o negativo lato CC non è permessa perché l'inverter è privo di trasformatore. La messa a terra delle cornici dei moduli e delle strutture di sostegno è permessa.

solar edge

9

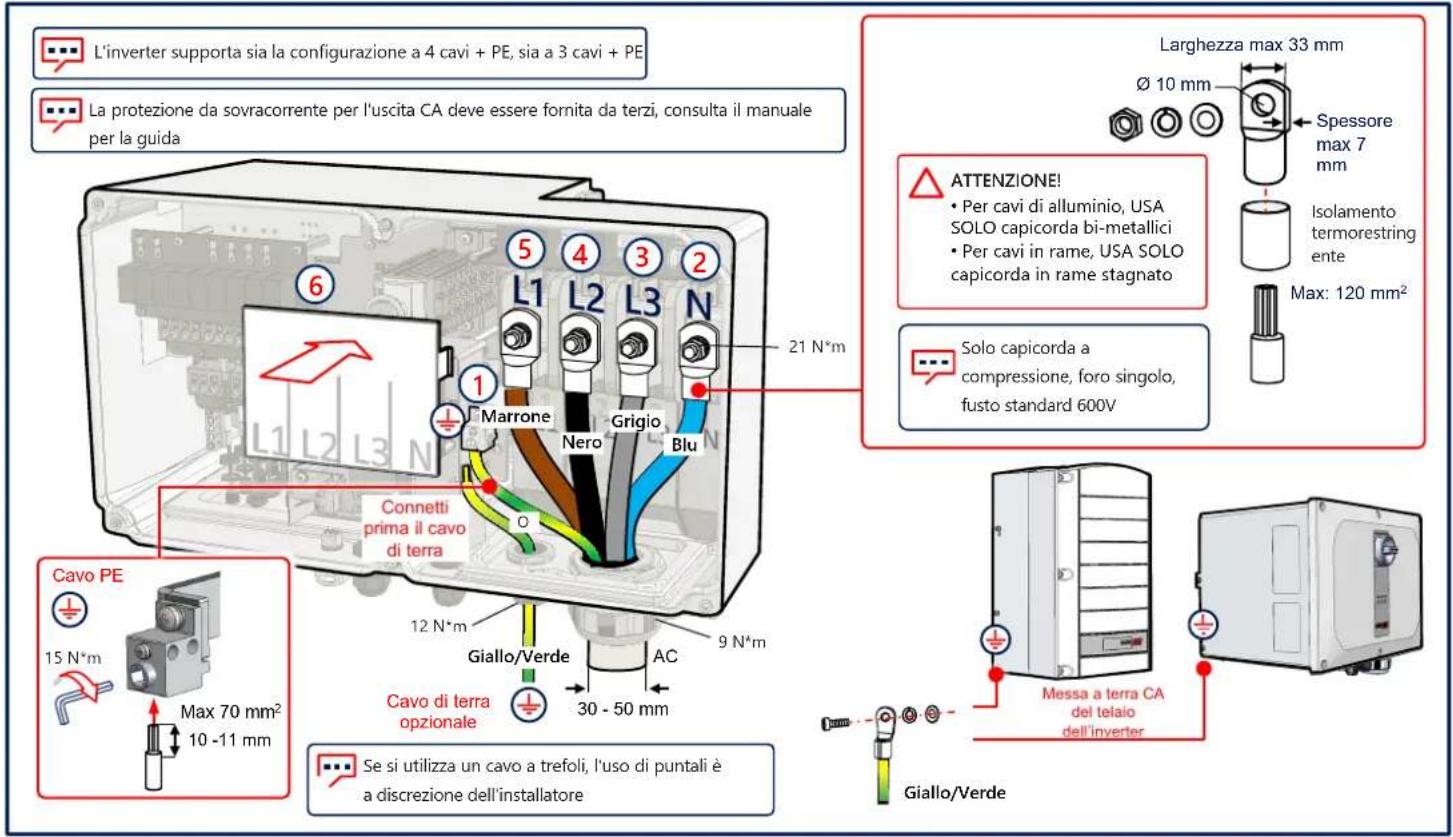

Connessione CA e cavo di terra (PE)

L'inverter supporta sia la configurazione a 4 cavi + PE, sia a 3 cavi + PE La protezione da sovracorrente per l'uscita CA deve essere fornita da terzi, consulta il manuale per la guida 6 5 4 3 2 L1 L2 L3 N 21 N*m Marrone Nero Grigio Blu Connetti prima il cavo di terra 12 N*m Giallo/Verde AC 9 N*m Max 70 mm² 10 -11 mm Cavo PE 15 N*m Se si utilizza un cavo a trefoli, l'uso di puntali è a discrezione dell'installatore ATTENZIONE! • Per cavi di alluminio, USA SOLO capicorda bi-metallici • Per cavi in rame, USA SOLO capicorda in rame stagnato Solo capicorda a compressione, foro singolo, fusto standard 600V Larghezza max 33 mm Ø 10 mm Spessore max 7 mm Isolamento termorestring ente Max: 120 mm² Giallo/Verde Messa a terra CA del telaio dell'inverter

Comunicazione LAN

COMM 1 5.5 N*m Ethernet

solaredge

11

Connessione RS485 di inverter multipli

COMM 2 1 2 4 N*m SW1⑥ SW1↑ SW1↓ SW1↑ 7 G A+ B- RS485-1 Cavo schermato CAT6 a coppie twistate a 3 fill (0,2 - 1 mm²) 5 G A+ B- ③ ④

Collegamento Comunicazione Wi-Fi (opzionale)

solar edge

12

Collegamento della comunicazione cellulare (opzionale)

⑤ ↓ ② 3 5.5 N*m ① ④

Installazione dei coperchi

solaredge

14

3.5 N*m ③ ② 1 2 3 5 6 2 4

L1 L2 L3 N ①

solar edge

15

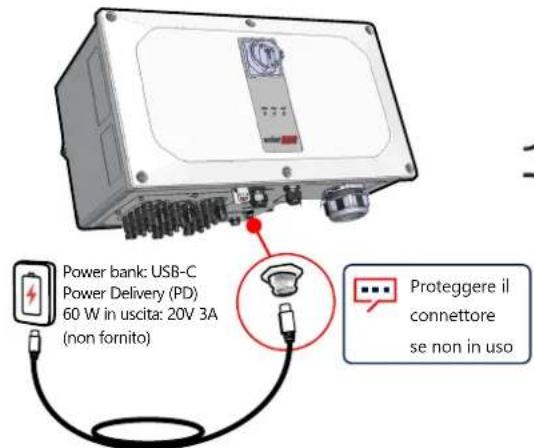

Pre-commissioning con alimentazione CA non collegata (opzione 1)

Scarica SetApp di SolarEdge

Porta su ON (1) il sezionatore CC

Collega il power bank

Avvia e segui SetApp

Power bank: USB-C Power Delivery (PD) 60 W in uscita: 20V 3A (non fornito) Proteggere il connettore se non in uso

1 metro, maschio-maschio, USB-C (non fornito)

Messa in servizio con alimentazione CC e CA (opzione 2)

solaredge

16

Scarica SetApp di SolarEdge

Porta su ON i sezionatori

Avvia e segui SetApp

solar edge

17

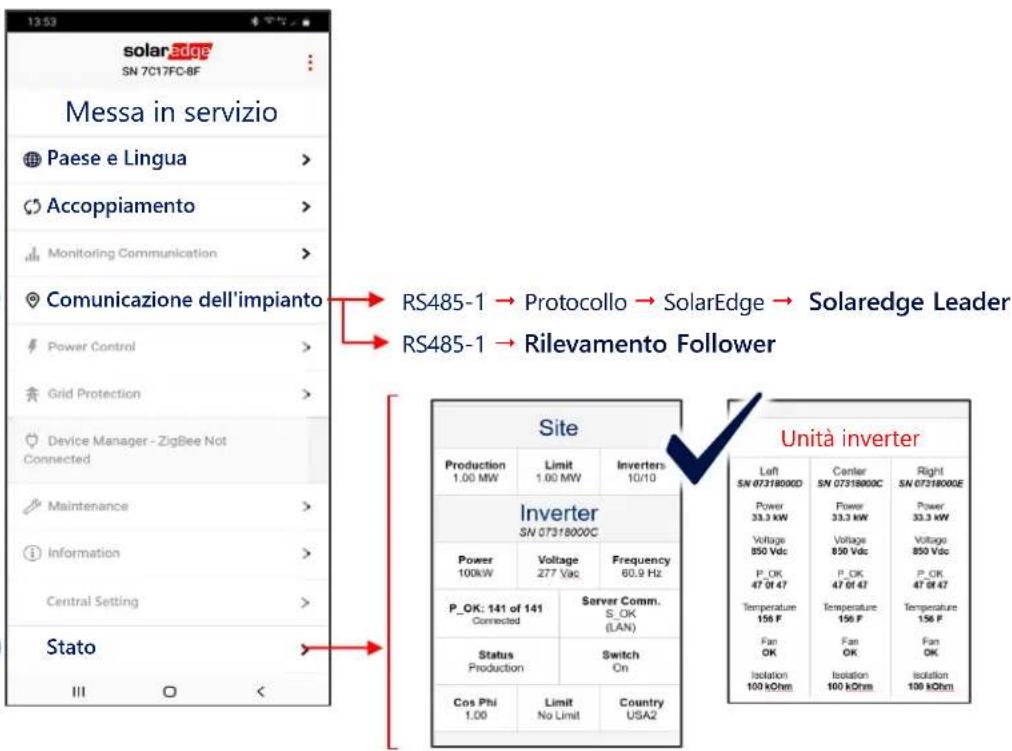

Messa in servizio dell'inverter Leader

1

2

3

4

solaredge SN 7C17FC-BF Messa in servizio Paese e Lingua > Accoppiamento > Monitoring Communication > Comunicazione dell'impianto Power Control > Grid Protection > Device Manager - ZigBee Not Connected Maintenance > Information > Central Setting > Stato III < RS485-1 → Protocollo → SolarEdge → Solaredge Leader RS485-1 → Rilevamento Follower Site Production 1.00 MW Limit 1.00 MW Inverters 10/10 Inverter SN 07318000C Power 100kW Voltage 277 Vdc Frequency 60.9 Hz P_OK: 141 of 141 Connected Server Comm. S_OK (LAN) Status Production Switch On Cos Phi 1.00 Limit No Limit Country USA2 Unità inverter Left SN 07318000D Power 33.3 kW Voltage 850 Vdc P_OK 47 OF 47 Temperature 156 F Fan OK Isolation 100 kOhm Center SN 07318000C Power 33.3 kW Voltage 850 Vdc P_OK 47 OF 47 Temperature 156 F Fan OK Isolation 100 kOhm Right SN 07318000E Power 33.3 kW Voltage 850 Vdc P_OK 47 OF 47 Temperature 156 F Fan OK Isolation 100 kOhm

Indicazioni LED

solaredge

POWER COMM FAULT

Verde Blu

Rosso

Il sistema produce Energia

L'alternata è collegata ma il sistema non sta producendo energia

L'inverter sta comunicando con la piattaforma di monitoraggio

Errore del sistema

solaredge

Informazioni di contatto del Supporto

Se avete problemi tecnici relativi a prodotti

SolarEdge, vi preghiamo di contattateci:

Soggetto a modifiche senza preavviso.

Copyright © SolarEdge Inc. Tutti i diritti

riservati. Marzo 2021.
