SE100KRW00IBNQ4 - Panel słoneczny SolarEdge - Bezpłatna instrukcja obsługi

Typ produktu	Trójfazowy falownik solarny z technologią Synergy
Moc nominalna	100 kW
Napięcie wejściowe DC	Do 850 Vdc
Napięcie wyjściowe AC	277 Vac (trójfazowe)
Częstotliwość wyjściowa	60.9 Hz
Liczba faz	Trójfazowy (4 przewody + ziemia lub 3 przewody + ziemia)
Waga	Około 32 kg (jednostka centralna)
Wymiary	1008 x 1168 x 400 mm (w przybliżeniu)
Komunikacja	Ethernet, RS485, opcjonalne Wi-Fi, opcjonalna sieć komórkowa
Aplikacja konfiguracyjna	SolarEdge SetApp
Wskaźniki świetlne	Diody LED zielona, niebieska, czerwona (zasilanie, komunikacja, błąd)
Ochrona	IP65 (szacowana do użytku na zewnątrz)
Chłodzenie	Wbudowany wentylator
Gwarancja	5 lat (standardowa, rozszerzalna)
Kompatybilność	Optymalizatory mocy SolarEdge
Konserwacja	Sprawdzać złącza, czyścić kratki wentylacyjne, aktualizować oprogramowanie sprzętowe przez SetApp

Często zadawane pytania - SE100KRW00IBNQ4 SolarEdge

Jak zainstalować falownik SolarEdge SE100K?

Postępuj zgodnie z dostarczoną szybką instrukcją instalacji. Zapewnij wolną przestrzeń co najmniej 1 metr przed falownikiem i zachowaj odległości bezpieczeństwa (10 cm z boków, 40 cm nad, 15 cm pod). Użyj dostarczonego szablonu do wiercenia.

Jakich kabli użyć do podłączenia AC?

Używaj końcówek bimetalicznych do aluminium lub cyny miedzianej do miedzi. Przekrój max 70 mm² dla przewodu ziemi, 120 mm² dla faz. Moment dokręcania: 21 N*m dla faz, 12 N*m dla ziemi.

Jak skonfigurować falownik za pomocą SetApp?

Pobierz aplikację SolarEdge SetApp na swój smartfon. Włącz przełącznik DC, podłącz baterię (jeśli konieczne) i postępuj zgodnie z instrukcjami dotyczącymi uruchomienia, ustawienia kraju i parowania optymalizatorów.

Co zrobić, gdy zaświeci się czerwona dioda?

Czerwona dioda czerwona wskazuje błąd systemu. Sprawdź aplikację SetApp lub platformę nadzoru, aby zidentyfikować kod błędu. Zresetuj falownik, odłączając zasilanie AC i DC na 5 minut.

Jakie jest znaczenie diod LED?

Zielony: produkcja energii elektrycznej. Niebieski: komunikacja z platformą. Czerwony: błąd. Zielony i niebieski: normalna praca. Jeśli świeci tylko niebieski, system jest pod napięciem, ale nie produkuje.

Jak podłączyć falownik do Internetu?

Użyj wbudowanego portu Ethernet (COMM 1) lub zainstaluj opcjonalny moduł Wi-Fi. Połączenie komórkowe jest również możliwe przez modem USB. Skonfiguruj ustawienia komunikacji w SetApp.

Jaka jest maksymalna moc na łańcuch PV?

Każde wejście DC może obsłużyć do 25 A. Dla więcej niż 3 łańcuchów na jednostkę Synergy wymagane są bezpieczniki 25 A. Całkowite napięcie łańcucha nie może przekraczać 850 Vdc.

Jak zaktualizować oprogramowanie sprzętowe falownika?

Aktualizacje są wykonywane automatycznie przez platformę nadzoru SolarEdge lub ręcznie przez aplikację SetApp. Upewnij się, że falownik jest podłączony do Internetu.

Czy mogę zainstalować falownik na zewnątrz?

Tak, falownik jest przeznaczony do instalacji na zewnątrz z stopniem ochrony IP65. Przestrzegaj zalecanych odstępów i unikaj bezpośredniego nasłonecznienia, jeśli to możliwe.

Jak wymienić uszkodzony wentylator?

Wymiana wentylatora powinna być wykonana przez wykwalifikowanego instalatora. Odłącz zasilanie AC i DC, odczekaj 5 minut, a następnie zdejmij przednią pokrywę. Wentylator jest zatrzaskiwany i można go wymienić bez specjalnych narzędzi.

INSTRUKCJA OBSŁUGI SE100KRW00IBNQ4 SolarEdge

Falownik trójfazowy z technologią synergii

Skrócona instrukcja instalacji

PN: SExxK-xxxxlxxxx

Europa, APAC i RPA

Wersja 1.3

Legenda

UWAGA

Ten symbol oznacza informacje pomocne dla użytkownika w celu optymalnego wykorzystywania produktu.

PRZESTROGA!

Oznacza niebezpieczeństwo. Sygnalizuje, że jeśli dana procedura nie zostanie prawidłowo wykonana lub uwzględniona, może dojść do uszkodzenia lub zniszczenia produktu. Nie należy pomijać przestrogi dopóki wskazane warunki nie zostaną w pełni zrozumiane i spełnione.

OSTRZEŻENIE!

Oznacza niebezpieczeństwo. Sygnalizuje, że jeśli dana procedura nie zostanie prawidłowo wykonana lub uwzględniona, może dojść do urazu ciała lub śmierci. Nie należy pomijać ostrzeżenia dopóki wskazane warunki nie zostaną w pełni zrozumiane i spełnione.

Nie przecinać złączy kablowych

Ten symbol pojawia się w punktach uziemienia wskazanych w instrukcjach oraz na sprzęcie SolarEdge.

WŁĄCZ/WYŁĄCZ przełącznik ON/OFF/P i odczekaj 5 minut

WŁĄCZ/WYŁĄCZ wyłącznik awaryjny DC w Menadżerze Synergii i odczekaj 5 minut (Dotyczy wyłącznie modeli z wyłącznikiem awaryjnym DC)

NALEŻY ZACHOWAĆ TE INSTRUKCJE – Niniejsza instrukcja zawiera ważne wytyczne dotyczące falownika trójfazowego, których należy przestrzegać podczas instalacji i konserwacji. Copyright © SolarEdge Inc. Wszelkie prawa zastrzeżone.

Instalowanie optymalizatorów mocy

1→2→3→4→5→6

solaredge

1

1

Użyj narzędzia SolarEdge Designer

do zaprojektowania instalacji https://designer.solaredge.com

Pobierz SolarEdge Mapper, aby wykonać mapowanie optymalizatorów mocy w łańcuchu

Pobierz

solar edge

1

Instalowanie optymalizatorów mocy

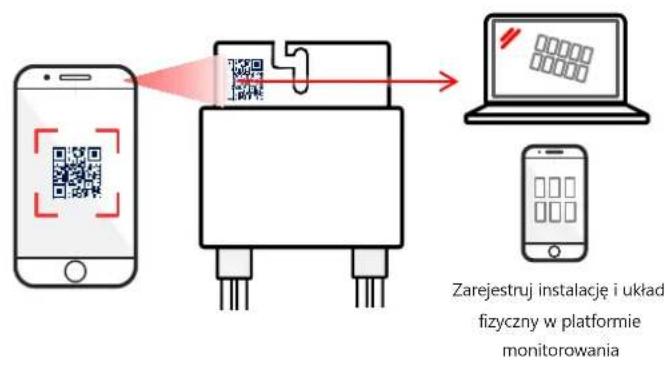

Zeskanuj kod QR za pomocą narzędzia Mapper

4

Zainstaluj optymalizator mocy

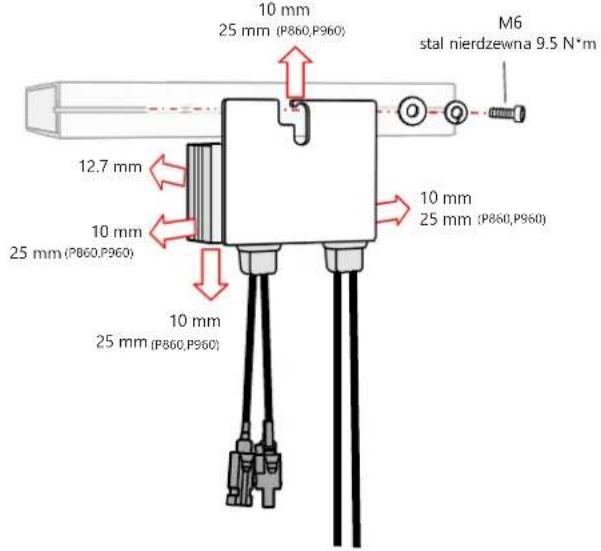

10 mm 25 mm (P860,P960) M6 stal nierdzewna 9.5 N*m 12.7 mm 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960)

Instalowanie optymalizatorów mocy

Podłącz wejście Modułu

Podłącz wyjście z Łańcuchem

Połączenie szeregowe 2:1

Użyj optymalizatora z dwoma

wejściami (P800p) do

równoległego połączenia dwóch

PV lub użyj kabla rozgałęzionego,

aby podłączyć dwa PV do jednego

optymalizatora wejściowego

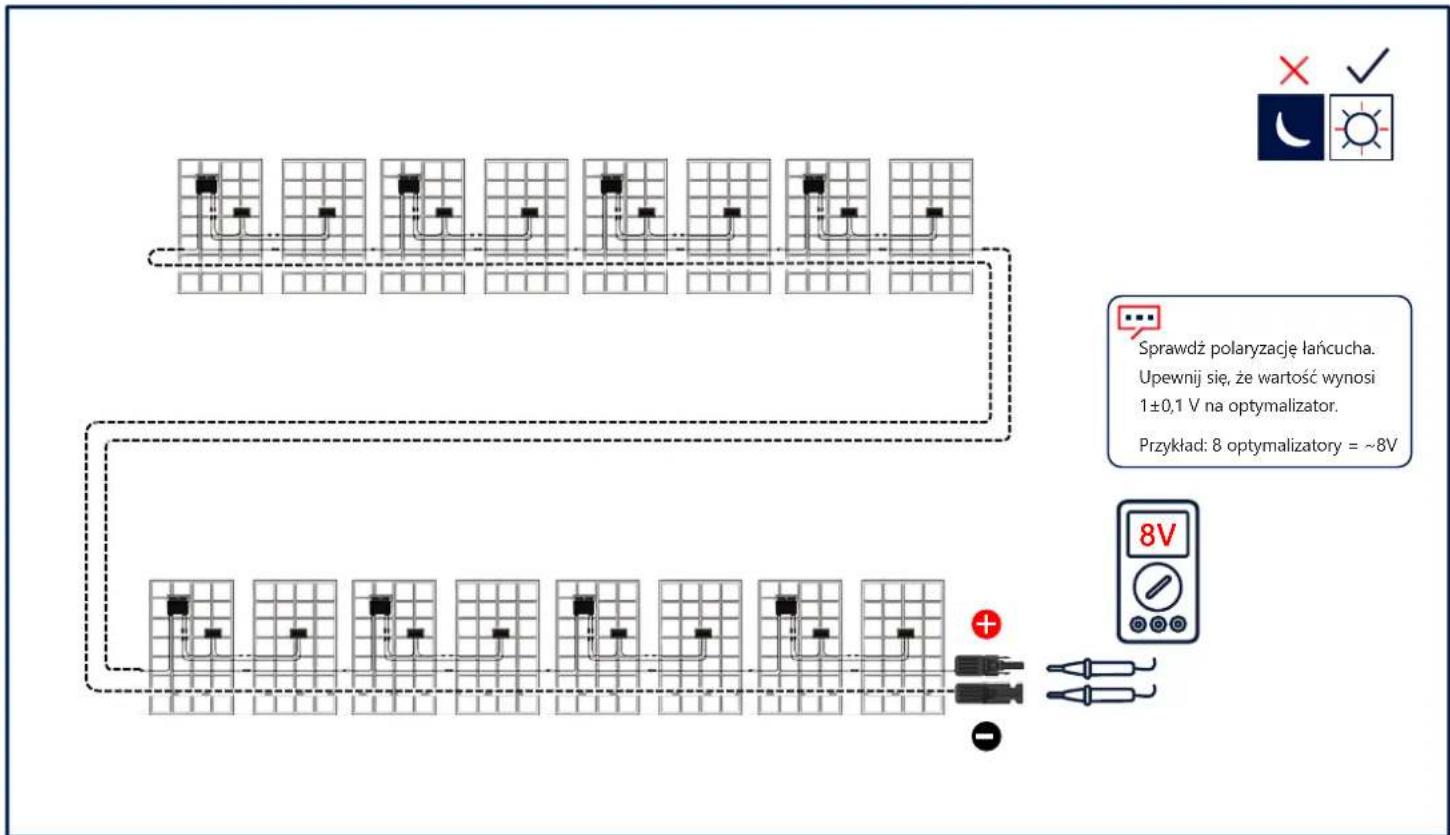

Podłączanie modułów fotowoltaicznych

Sprawdź polaryzację łańcucha. Upewnij się, że wartość wynosi 1±0,1 V na optymalizator. Przykład: 8 optymalizatory = ~8V

Odstępy montażowe

solaredge

3

Wewnątrz 20 cm, gdy średnia temperatura w skali roku jest większa lub równa 25°C 10 cm 40 cm 15 cm 5 cm Na zewnątrz OSTRZEŻENIE! Obszar przed falownikiem musi być wolny przez co najmniej jeden metr PRZESTROGA! Nie blokować przepływu powietrza Instalacja pozioma Utrzymaj więcej niz 10st. pochylenia 100.8 cm 40 cm 116.8 cm 40 cm Na ogrodzeniu z siatki Na tylnej blasze metalowej 30 cm Tyt do tyłu 20 cm

solaredge

4

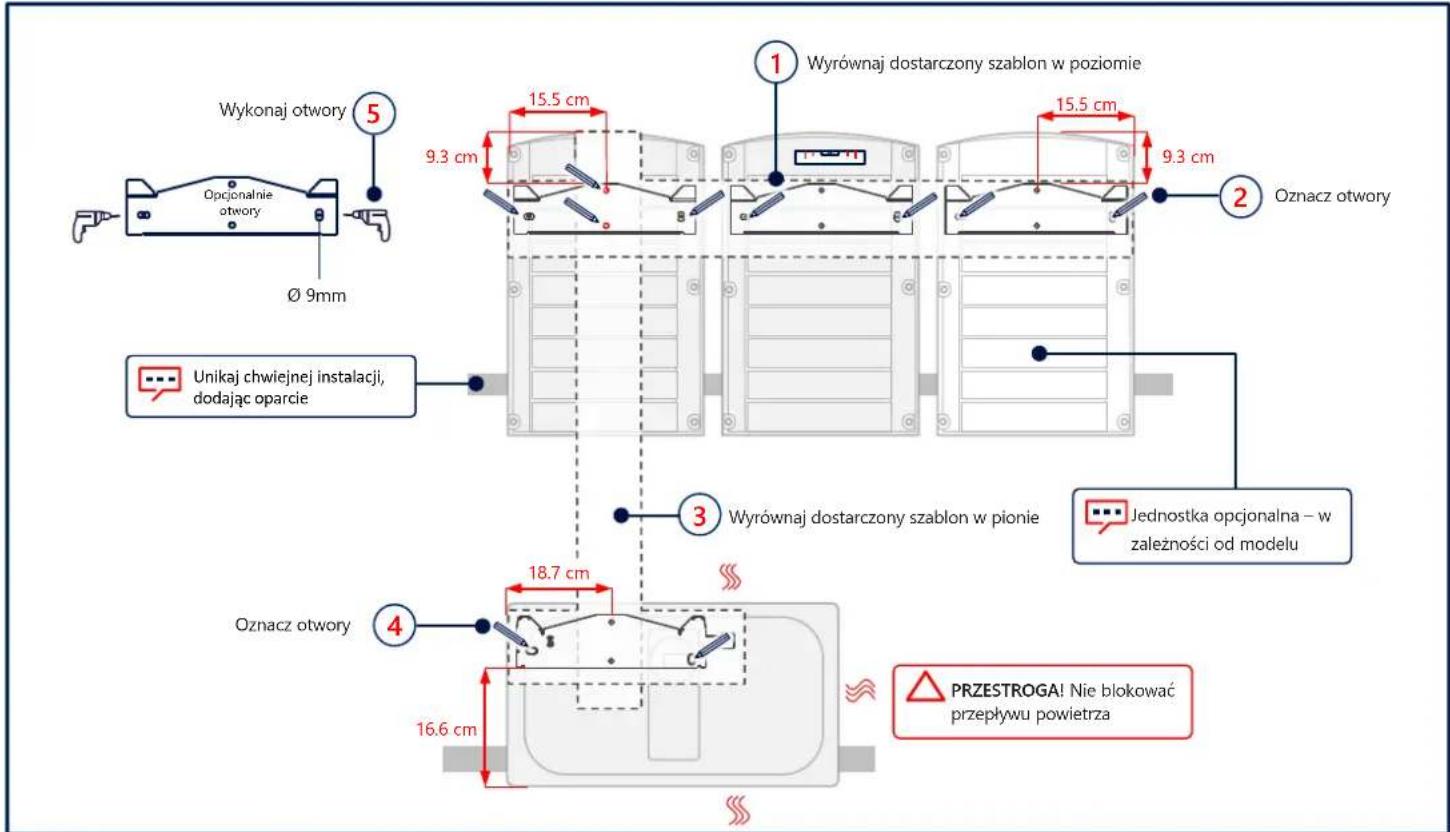

Oznakowanie i wykonywanie otworów

Wykonaj otwory 5 Opcjonalnie otwory Ø 9mm 15.5 cm 9.3 cm Wyrównaj dostarczony szablon w poziomie 1 2 Oznacz otwory Unikaj chwiejnej instalacji, dodając oparcie 3 Wyrównaj dostarczony szablon w pionie 4 Oznacz otwory 18.7 cm 16.6 cm Jednostka opcjonalna – w zależności od modelu PRZESTROGA! Nie blokować przepływu powietrza

Montaż jednostek

solaredge

5

1 2 3 4 N*m 4 N*m ↓18KG

1 2 3 4 4 N*m W przypadku jednostek lewych lub prawych należy używać tylko zewnętrznej śruby 4 N*m 32KG

solaredge

6

Okablowanie

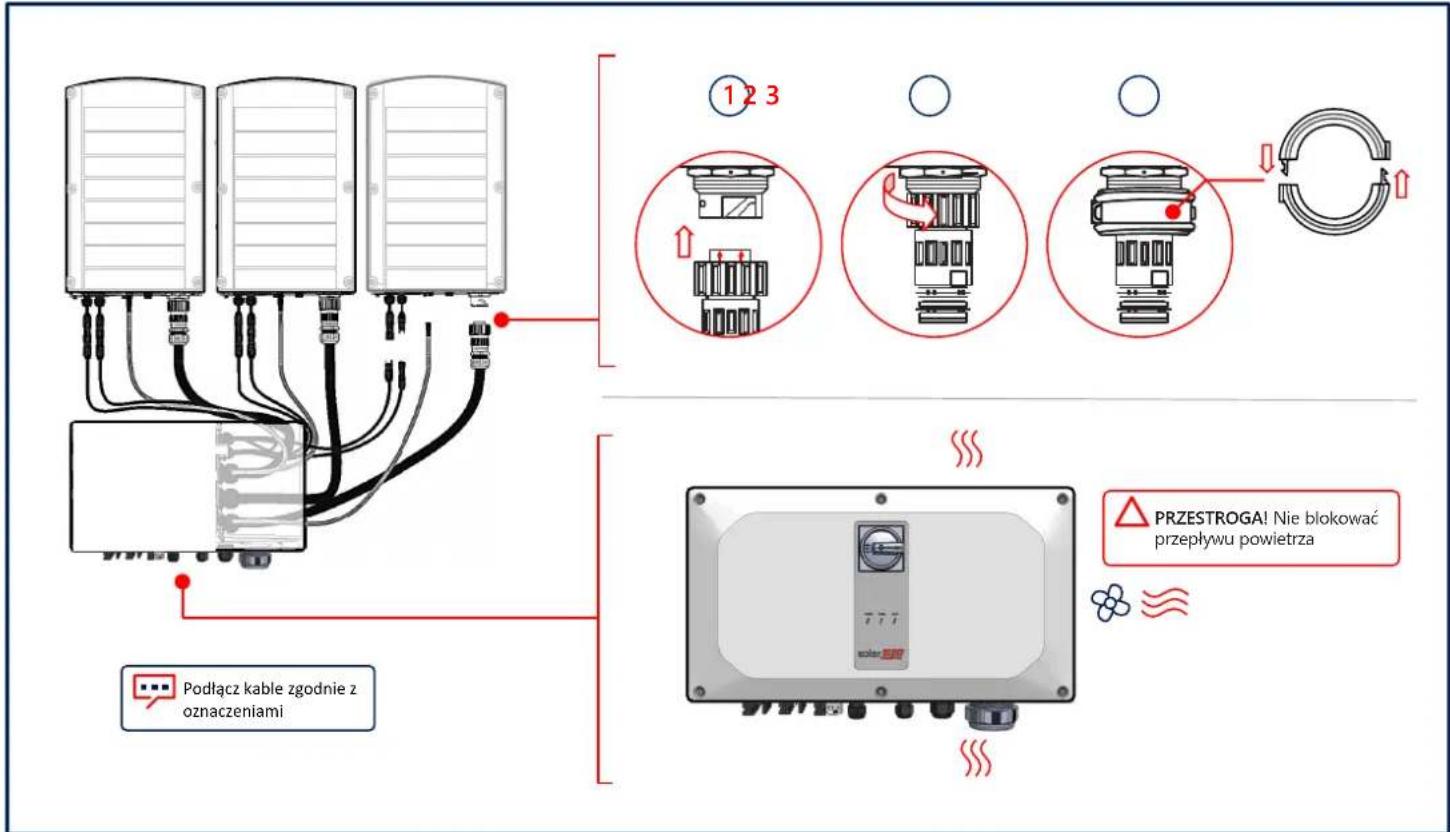

Podłącz kable zgodnie z oznaczeniami 1 2 3 PRZESTROGA! Nie blokować przepływu powietrza

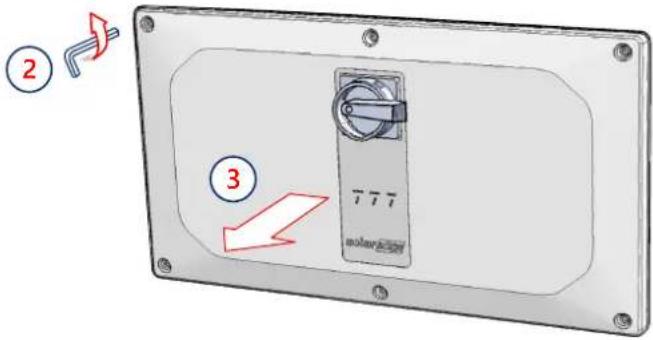

Zdejmowanie pokrywy

solaredge

7

1

OSTRZEŻENIE
PRZED PRZYSTĄPIENIEM DO INSTALACJI NALEŻY ODŁĄCZYĆ ZASILANIE

Podłączanie łańcuchów fotowoltaicznych

Jednostki Synergy Lewa Centralna Prawa Nieużywane złącza należy zakryć Ważne: W przypadku instalacji systemu z więcej niż 3 łańcuchami na jedną jednostkę Synergii (podłączoną bezpieczeństro lub przez skrzynkę łączą)— wymagane są bezpieczniki. W systemie SolarEdge należy stosować bezpieczniki 25A.

Podłączanie łańcuchów PV przez pojedyncze wejście DC

solaredge

8

PRZESTROGA!

• W przypadku przewodów aluminiowych UŻYWĄC WYŁĄCZNIE końcówek bimetalowych
• W przypadku przewodów miedzianych UŻYWAĆ WYŁĄCZNIE końcówek miedzianych cynowanych

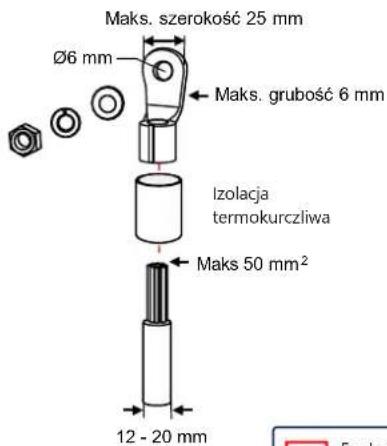

Maks. szerokość 25 mm Ø6 mm Maks. grubość 6 mm Izolacja termokurczliwa Maks 50 mm² 12 - 20 mm

Jednostki Synergy

Lewa Centralna Prawa

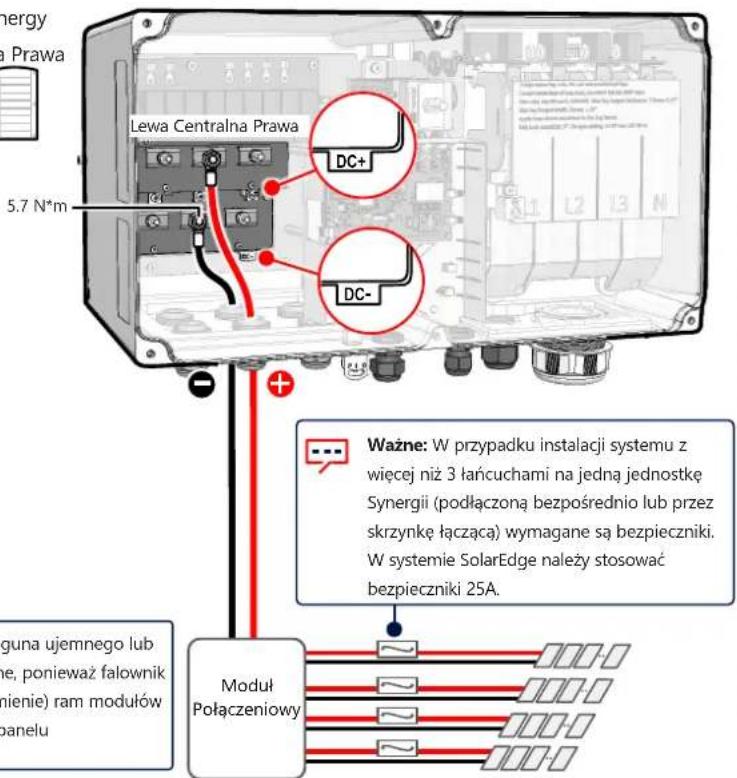

Lewa Centralna Prawa DC+ DC- Ważne: W przypadku instalacji systemu z więcej niż 3 łańcuchami na jedną jednostkę Synergii (podłączoną bezpośrednio lub przez skrzynkę łącząca) wymagane są bezpieczniki. W systemie SolarEdge należy stosować bezpieczniki 25A. Moduł Połączeniowy

Funkcjonalne uziemienie elektryczne bieguna ujemnego lub dodatniego po stronie DC jest zabronione, ponieważ falownik nie ma transformatora. Uziemienie (uziemienie) ram modułów i wyposażenia montażowego modułów panelu fotowoltaicznego jest dopuszczalne

solar edge

9

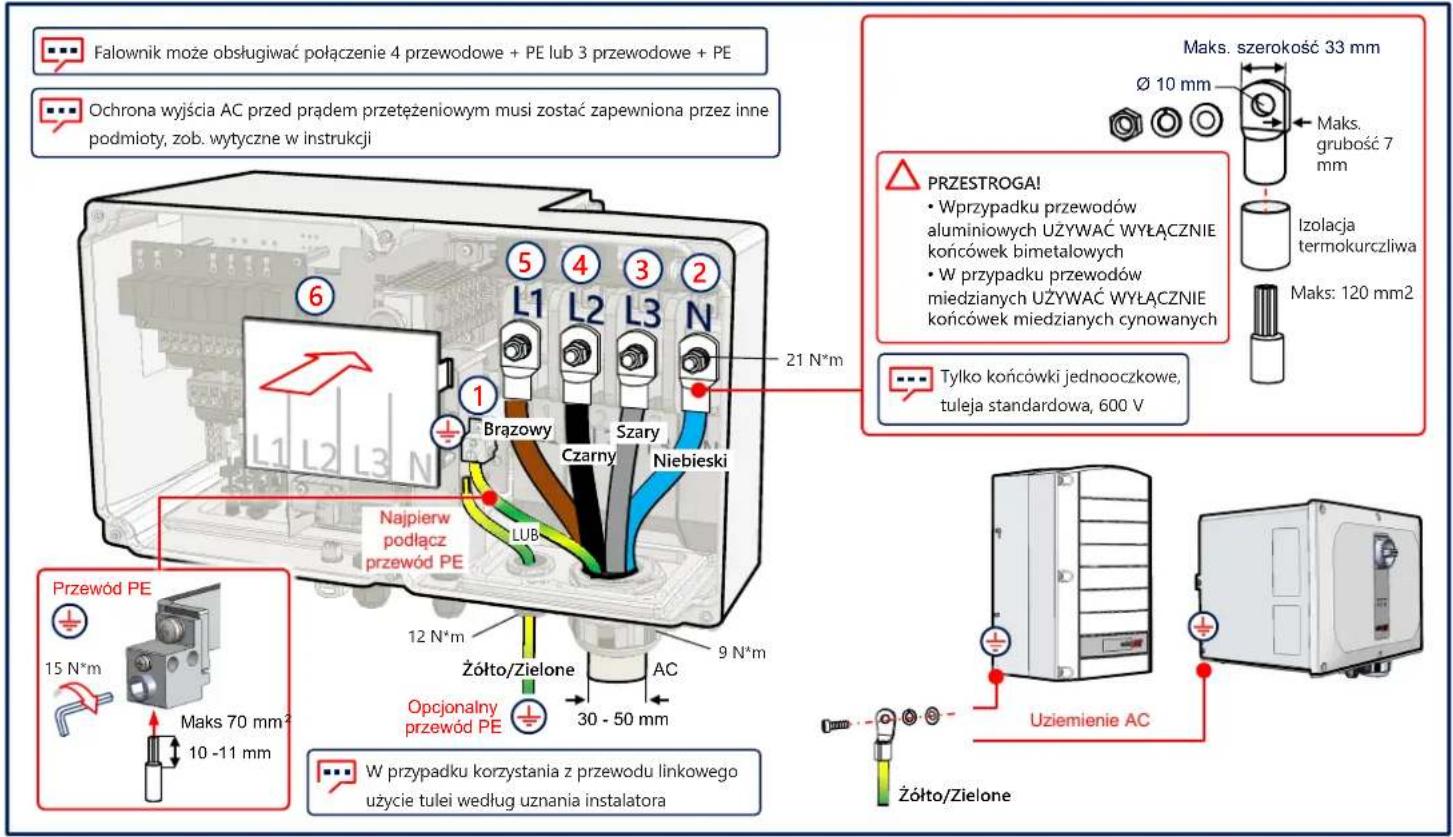

Podłączenie AC i uziemienie ochronne (PE)

Falownik może obsługować połączenie 4 przewodowe + PE lub 3 przewodowe + PE Ochrona wyjścia AC przed prądem przetężenowym musi zostać zapewniona przez inne podmioty, zob. wytyczne w instrukcji 6 5 L1 L2 L3 N 21 N*m 1 Brazowy Czarny Szary Niebieski LUB Najpierw podłącz przewód PE 12 N*m 9 N*m Zółto/Zielone AC 30 - 50 mm Przewód PE 15 N*m Maks 70 mm² 10 -11 mm W przypadku korzystania z przewodu linkowego użycie tulei według uznania instalatora Maks. szerokość 33 mm Ø 10 mm Maks. grubość 7 mm Izolacja termokurczliwa Maks: 120 mm2 Tylko końców jednooczkowe, tuleja standardowa, 600 V Uziemienie AC Zółto/Zielone

Komunikacja LAN

COMM 1 5.5 N*m Ethernet

solaredge

11

RS485 Podłączenie kilku falowników

COMM 2 1 2 4 N*m SW1⑥ SW1↑ SW1↓ SW1↑ 7 Trójzytowy ekranowany kabel (skrętka) CAT6 (0,2 - 1 mm²) 5 G A + B - RS485-1 3 G A + B - 4

Komunikacja Wi-Fi (opcjonalnie)

Komunikacja komórkowa (opcjonalnie)

⑤ ↓ ② 3 5.5 N*m ① ④

Zakładanie pokrywy

solaredge

14

3.5 N*m ③ ② 1 2 3 5 6 2 4

L1 L2 L3 N ①

solar edge

15

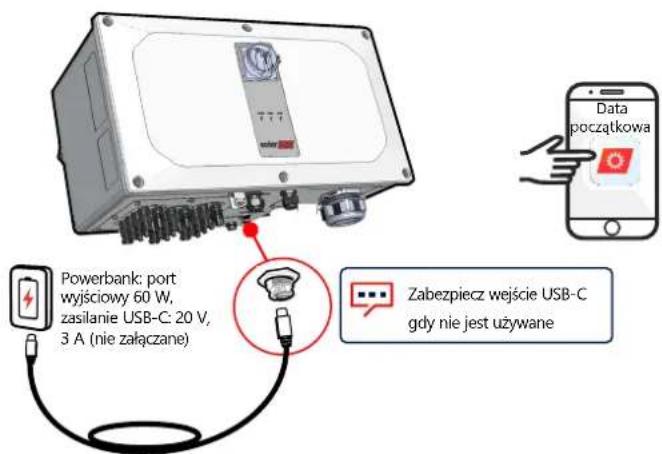

Wstępne przekazanie instalacji do eksploatacji przy braku zasilania AC (opcja 1)

①34

Pobierz aplikację SolarEdge SetApp

GET IT ON Google Play

Włącz przełącznik DC

O

Podłącz Powerbank

O

Uruchom SetApp

Powerbank: port wyjściowy 60 W, zasilanie USB-C: 20 V, 3 A (nie załączane) Zabezpiecz wejście USB-C gdy nie jest używane

1 m, złącze męsko-męskie, USB-C (nie załączane)

Przekazanie do eksploatacji przy podłączonym zasilaniu DC i AC (opcja 2)

solaredge

16

Pobierz aplikację SolarEdge SetApp

Włącz zasilanie

Uruchom aplikację SetApp i postępuj zgodnie ze wskazówkami

solar edge

17 Przekazanie falownika nadrzędnego do eksploatacji

1
2
3

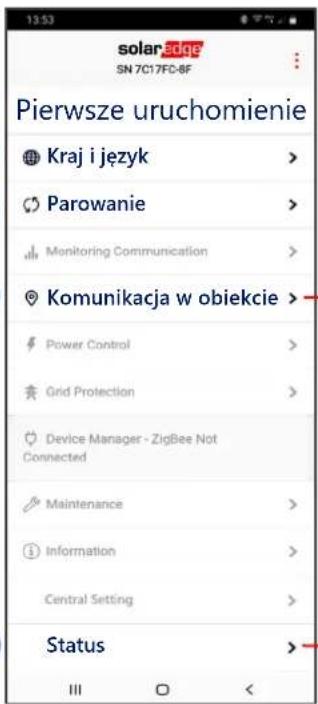

solaredge SN 7C17FC-8F Pierwsze uruchomienie Kraj i język > Parowanie > Monitoring Communication > Komunikacja w obiekcie > Power Control > Grid Protection > Device Manager - ZigBee Not Connected Maintenance > Information > Central Setting > Status >

RS485-1 → Protokół → SolarEdge → Urządzenie nadrzędne SolarEdge RS485-1 → Wykrycie urządzenia podrzędnego

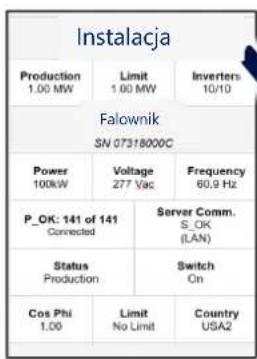

Instalacja Production 1.00 MW Limit 1.00 MW Inverters 10/10 Falownik SN 07318000C Power 100kW Voltage 277 Vac Frequency 60.9 Hz P_OK: 141 of 141 Connected Server Comm. S_OK (LAN) Status Production Switch On Cos Phi 1.00 Limit No Limit Country USA2

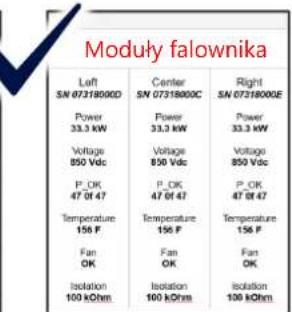

Moduły falownika Left SN 07318000D Center SN 07318000C Right SN 07318000E Power 33.3 kW Power 33.3 kW Power 33.3 kW Voltage 850 Vdc Voltage 850 Vdc Voltage 850 Vdc P_OK 47 Of 47 P_OK 47 Of 47 P_OK 47 Of 47 Temperature 156 F Temperature 156 F Temperature 156 F Fan OK Fan OK Fan OK Isolation 100 kΩm Isolation 100 kΩm Isolation 100 kΩm

4

Wskazania diod LED

solaredge

ZASILANIE KOMUNIKACJA BŁĄD

Zielony Niebieski Czerwony

System wytwarza energię

Sieć AC jest podłączona, ale system nie wytwarza energii

Falownik komunikuje się z Platformą Monitoringu

Błąd systemu

solaredge

Kontakt z działem wsprawcia:

Jeśli masz problem techniczne z produktami SolarEdge, skontaktuj się z nami poprzez:

Zastrzega się możliwość zmian bez uprzedzenia.

Copyright © SolarEdge Inc. Wszelkie prawa zastrzeżone. Marzec 2021.
