| Termék típusa | Újratölthető lítium-ion akkumulátor |
| Márka | Fein |
| Modell | ProCORE 18 V |
| Névleges feszültség | 18 V |
| Elérhető kapacitások | 4,0 Ah, 8,0 Ah, 12,0 Ah |
| Technológia | Lítium-ion |
| Cellák száma | 5–15 (kapacitástól függően) |
| Töltési hőmérséklet-tartomány | 0 °C – 45 °C |
| Súly (kb.) | 0,8 kg (kapacitástól függően) |
| Méretek (kb.) | 120 x 80 x 70 mm |
| Töltöttségi szint jelző | 5 zöld LED (kb. 20% LED-enként) |
| Védelem | Hőmérséklet-felügyelet, túlterhelés elleni védelem |
| Töltő kompatibilitás | FEIN AMPShare töltők (pl. GAL 18V-160) |
| Karbantartás | Tisztítsa szárazon az érintkezőket; kerülje a nedvességet |
| Biztonság | Ne nyissa ki, ne tegye ki víznek vagy tűznek |
| Javíthatóság | A javítást bízza FEIN által jóváhagyott szakemberre |
| Garancia | Jogi garancia és FEIN gyártói garancia |
| Újrahasznosítás | Ne dobja a háztartási hulladékba; vigye gyűjtőhelyre |
Gyakran ismételt kérdések - ProCORE 18 V Fein
Felhasználói kérdések a következőről ProCORE 18 V Fein
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Elem PDF formátumban ingyenesen! Találja meg kézikönyvét ProCORE 18 V - Fein és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. ProCORE 18 V márka Fein.

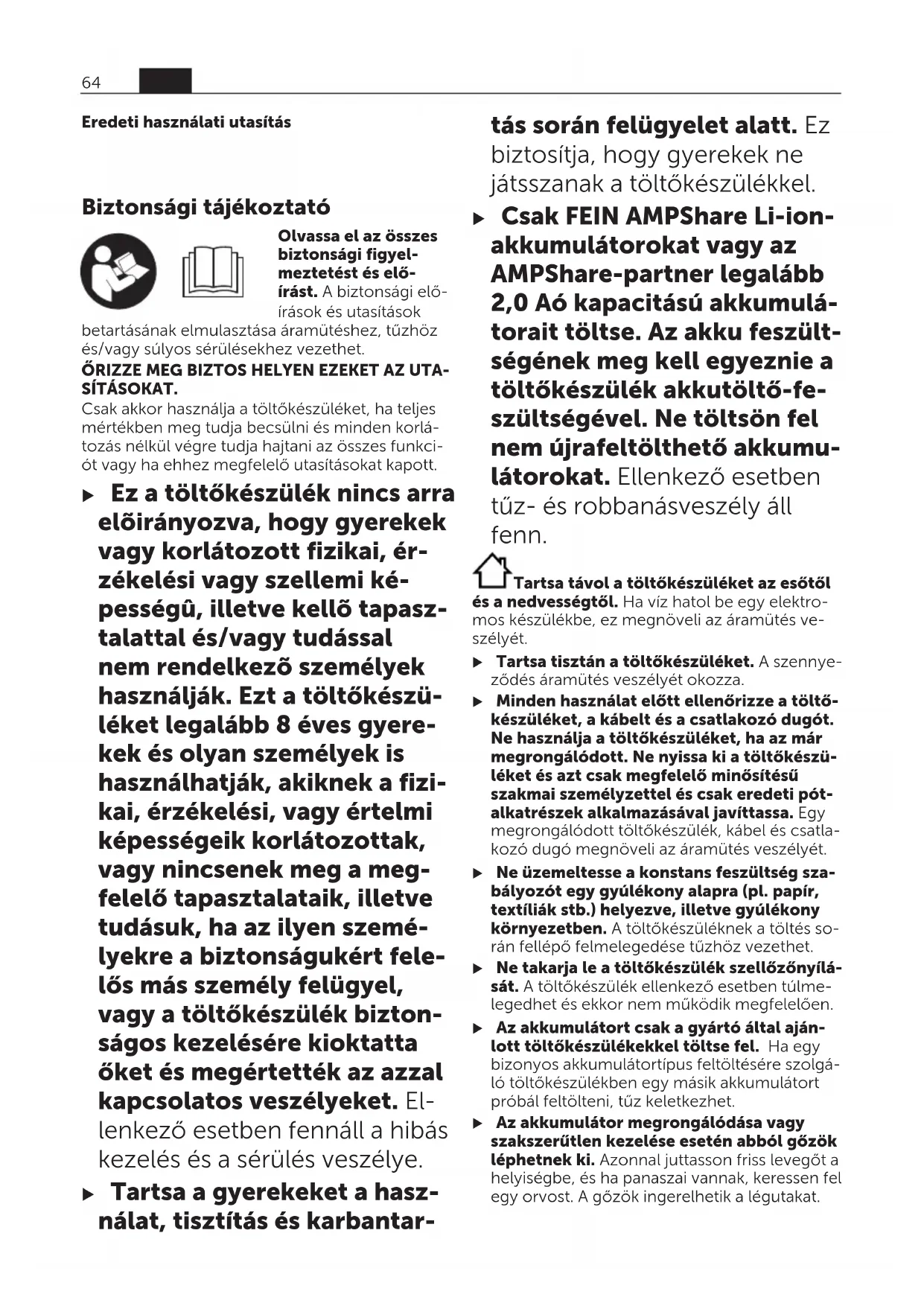

HASZNÁLATI ÚTMUTATÓ ProCORE 18 V Fein
Eredeti használati utasítás
Biztonsági tájékoztató
Olvassa el az összes biztonsági figyel- meztetést és elő- írást. A biztonsági elő- írások és utasítások
betartásának elmulasztása áramütéshez, tűzhöz és/vagy súlyos sérülésekhez vezethet.
ÖRIZZE MEG BIZTOS HELYEN EZEKET AZ UTA- SÍTÁSOKAT.
Csak akkor használja a töltőkészüléket, ha teljes mértékben meg tudja becsülni és minden korlátozás nélkül végre tudja hajtani az összes funkciót vagy ha ehhez megfelelő utasításokat kapott.
- Ez a töltőkészülék nincs arra előirányozva, hogy gyerekek vagy korlátozott fizikai, érzékelési vagy szellemi képességű, illetve kellő tapasztalattal és/vagy tudással nem rendelkező személyek használják. Ezt a töltőkészüléket legalább 8 éves gyerekek és olyan személyek is használhatják, akiknek a fizikai, érzékelési, vagy értelmi képességeik korlátozottak, vagy nincsenek meg a megfelelő tapasztalataik, illetve tudásuk, ha az ilyen személyekre a biztonságukért felelős más személy felügyel, vagy a töltőkészülék biztonságos kezelésére kioktatta őket és megértették az azzal kapcsolatos veszélyeket. Ellenkező esetben fennáll a hibás kezelés és a sérülés veszélye.
- Tartsa a gyerekeket a használat, tisztítás és karbantar-
tás során felügyelet alatt. Ez biztosítja, hogy gyerekek ne játsszanak a töltőkészülékkel.
Csak FEIN AMPShare Li-ion-akkumulátorokat vagy az AMPShare-partner legalább 2,0 Aó kapacitású akkumulátorait töltse. Az akku feszült-ségének meg kell egyeznie a töltőkészülék akkutöltő-fe-szültségével. Ne töltsön fel nem újrafeltölthető akkumu-látorokat. Ellenkező esetben tűz- és robbanásveszély áll fenn.
Tartsa távol a töltőkészüléket az esőtől és a nedvességtől. Ha víz hatol be egy elektromos készülékbe, ez megnöveli az áramütés veszélyét.
▶ Tartsa tisztán a töltőkészüléket. A szennye-ződés áramütés veszélyét okozza.
▶ Minden használat előtt ellenőrizze a töltőkészüléket, a kábelt és a csatlakozó dugót. Ne használja a töltőkészüléket, ha az már megrongálódott. Ne nyissa ki a töltőkészüléket és azt csak megfelelő minősítésű szakmai személyzettel és csak eredeti póta-alkatrészek alkalmazásával javíttassa. Egy megrongálódott töltőkészülék, kábel és csatlakozó dugó megnöveli az áramütés veszélyét.
▶ Ne üzemeltesse a konstans feszültség szabályozót egy gyúlékony alapra (pl. papír, textíliák stb.) helyezve, illetve gyúlékony környezetben. A töltőkészüléknek a töltés során fellépő felmelegedése tűzhöz vezethet.
▶ Ne takarja le a töltőkészülék szellőzőnyílását. A töltőkészülék ellenkező esetben túlmelegedhet és ekkor nem működik megfelelően.
Az akkumulátort csak a gyártó által ajánlott töltőkészülékekkel töltse fel. Ha egy bizonyos akkumulátortípus feltöltésére szolgáló töltőkészülékben egy másik akkumulátort próbál feltölteni, tűz keletkezhet.
▶ Az akkumulátor megrongálódása vagy szakszerűtlen kezelése esetén abból gözök léphetnek ki. Azonnal juttasson friss levegőt a helyiségbe, és ha panaszai vannak, keressen fel egy orvost. A gözök ingerelhetik a légutakat.
▶ Nem megfelelő körülmények esetén az akkumulátorból folyadék léphet ki. Kerülje az érintkezést a folyadékkal. Ha véletlenül mégis érintkezésbe került a folyadékkal, azonnal öblítse le vízzel az érintett felületet. Ha a folyadék a szemébe jutott, keressen fel ezen kívül egy orvost. Az akkumulátorból kilépő folyadék irritációkat vagy égéses börsérüléseket okozhat.
▶ A töltőkészüléket zárt szekrényekben vagy höforrások közelében ne üzemeltesse. A töltőkészülék ellenkező esetben túlmelegedhet és ekkor nem működik megfelelően.
Ha a töltőkészüléket hosszabb ideig nem használja, távolítsa el az akkumulátort a töltőkészülékből és húzza ki a hálózati csatlakozó dugót. Az energiatakarékosság kí- méli a környezetet.
▶ A tisztítási munkákhoz húzza ki a töltőkészülék hálózati csatlakozó dugóját a duga-szoló aljzatból. Áramütés veszélye áll fenn.
▶ Ne csavarozzon és ne szegecseljen táblákat és jelzéseket a töltőkészülékre. Egy meg-
rongálódott szigetelés nem nyújt védelmet az áramütés ellen. Ehelyett használjon ragasztós címkéket.
A termék és a teljesítmény leírása
Rendeltetésszerű használat
A töltőkészülék újra feltölthető FEIN AMPShare Li-Ion-akkumulátorok vagy az AMPShare-partne-rek akkumulátorai feltöltésére szolgál.
Az ábrázolásra kerülő komponensek
Az ábrázolt alkatrészek sorszámozása megfelel a töltőkészülék ábrájának az ábrákat tartalmazó oldalon.
(1) Töltőkosár
(2) Felakasztás a falra
(3) Zöld akkumulátor töltöttségi szint kijelző
(4) Power Boost gomb
(5) Piros höméréklet felügyelet/hiba kijelző
Müszaki adatok
| Töltőkészülék GAL 18V-160 | ||
| Rendelési szám 9 26 04 337 00 0 | 9 26 04 339 00 0 | |
| 9 26 04 349 00 0 | ||
| Akkumulátor töltőfeszültség (a rendszer a feszültsé-get automatikusan felismeri) | V= | 18 |
| Töltőáram A) | A | 16 |
| Megengedett töltési hömérséklet | °C | 0 – 45 |
| ProCORE18V... akkumulátorok: az adott akkumulá-tor kapacitáshoz tartozó töltési idő, kb. A) | kb. 50 % B) / kb. 80 % C) / kb. 80 % D) / Az akkumulátor fel van töltve E) | |
| -4,0 Aó perc 9 / 21 / 32 / 51 | ||
| -8,0 Aó perc 15 / 26 / 32 / 51 | ||
| -12,0 Aó perc 22 / 36 / 36 / 55 | ||
| Standard akkumulátorok: az adott akkumulátor ka-pacitáshoz tartozó töltési idő, kb. A) | kb. 80 % D) / Az akkumulátor fel van töltve E) | |
| -4,0 Aó perc 16 / 25 | ||
| -5,0 Aó | perc | 20 / 35 |
| Az akkumulátorcellák száma | 5 – 15 | |
| Súly az „EPTA-Procedure 01:2014" (2014/01 EPTA-eljárás) szerint | kg | 0,95 |
| Érintésvédelmi osztály | ☐ / II | |
A) a hömérséklettő és az akkumulátor típustól függően
B) Az akkumulátor feltöltési szintje 50 % (Power Boost-tal való töltés után). Az akkumulátort azonnali használatra ki lehet venni.
C) Az akkumulátor feltöltési szintje kb. 80 % (Power Boost-tal való töltés után). Az akkumulátort azonnali használatra ki lehet venni.
D) Az akkumulátor feltöltési szintje kb. 80 % (standard töltési üzemmóddal való töltés után). Az akkumulátort azonnali használatra ki lehet venni.
E) Az akkumulátor feltöltési szintje 97 % – 100 % (standard töltési üzemmóddal való töltés után).
Üzemeltetés
Összeszerelés
A töltőkészüléken végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból.

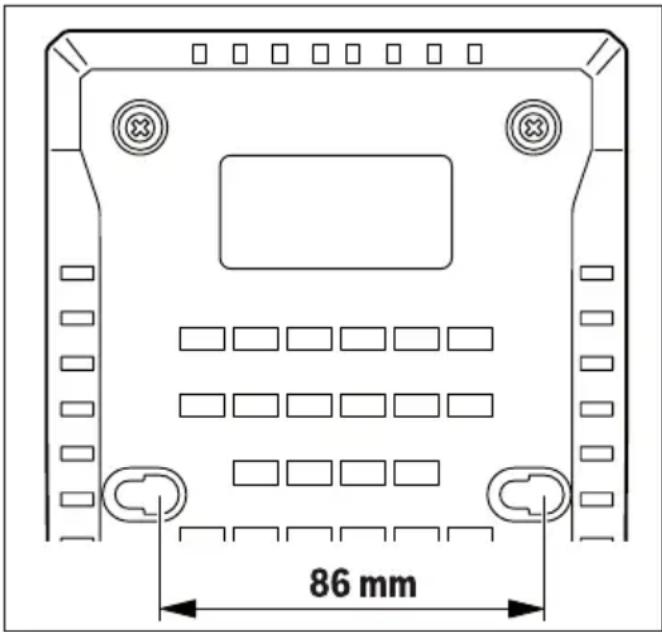

Fali szerelés
A töltőkészüléket vagy álló helyzetben (asztali készülék / desktop use) vagy a falra akasztva lehet üzemeltetni.
A fali rögzítéshez: fúrjon ki az ábrának megfelelő távolságban két furatot.
A rögzítéshez használjon 5 mm – max. 6,5 mm átmérőjű félgömbfejű csavarokat.
- Ügyeljen a helyes hálózati feszültségre! Az áramforrás feszültségének meg kell egyeznie a töltőkészülék típustábláján található adatokkal. A 230 V-os töltőkészülékeket 220 V hálózati feszültségről is szabad üzemeltetni.
Töltési folyamat
A töltési folyamat megkezdődik, mihelyt bedug-ták a töltőkészülék hálózati csatlakozódugaszát a dugaszolóaljzatba és a akkumulátort a (1) töltő-kosárba.
Az intelligens töltési eljárás során a rendszer automatikusan felismeri az akkumulátor töltési szintjét és azt az akkumulátor hömérsékletétől és feszültségétől függően a mindenkori optimális töltőárammal tölti.
Ez az eljárás kíméli az akkumulátort és az, ha a töltőkészülékben tárolják, mindig teljesen feltöltött állapotban marad.
A kijelző elemek magyarázata
Zöld akkumulátor töltöttségi szint kijelző (3)
Az 5 zöld LED a töltési eljárás közben és a töltési eljárás befejezése után jelzik az akkumulátor töltöttségi szintjét. Egy folytonosan világító LED kb. 20 %
akkumulátor-kapacitásnak felel meg.
| Állapot LED Akkumulá- | tor-kapacitás, kb. |
| Az 5 LED egymás után gyullad ki. | < 20 % |
| A legalsó LED folytonosan világít. | 20 % |
| A 2 alsó LED folytonosan világít. | 40% |
| A 3 alsó LED folytonosan világít. | 60 % |
| A 4 alsó LED folytonosan világít. | 80 % |
| Mind az 5 LED folytonosan világít. | >95 % |
Megjegyzés: A töltés csak akkor lehetséges, ha az akku hőmérséklete a megengedett töltési hőmérsékleti tartományban van, lásd a "Műszaki Adatok" szakaszt.
Piros höméréklet felügyelet/hiba kijelző (5) Folyamatos fény
A piros LED tartós fénye azt jelzi, hogy az akkumulátor hömérséklete kívül van a megengedett töltési hömérséklet tartományon, lásd a "Műszaki Ada-
tok" szakaszt. Mihelyt az akkumulátor visszatér a megengedett hömérséklet tartományba, a töltési folyamat megkezdődik.
Villogó fény
A piros villogó fény azt jelzi, hogy az akkumulátor vagy a töltőkészülék meghibásodott.
Power Boost gomb (4)
A (4) Power Boost gomb megnyomásával a gyors töltési üzemmód aktiválásra kerül. Ezt az akkumulátor behelyezése előtt is, de már behelyezett akkumulátor mellett is végre lehet hajtani. A (4) Power Boost gomb a gyors töltés közben piros színben világít. A Power Boost gomb ismételt megnyomásával vissza lehet kapcsolni a standard töltési üzemmódra.
A gyors töltés befejezése után (kb. 50 % feltöltési szint elérése után) a (4) Power Boost gomb kialszik. Ha az akkumulátor a töltőkészülékben marad, akkor továbbra is töltésre kerül.
Hangjelzés
Mihelyt a töltési ciklus befejeződik, felhangzik egy rövid hangjel.
Hibák – okaik és elhárításuk módja
| A hiba oka Hibaelhárítás | |
| A piros hőméréklet felügyelet/hiba kijelző (5) villogTöltési folyamatra nincs lehetőség | |
| Az akkumulátor nincs (helyesen) felhelyezve | Helyezze fel előírásszerűen az akkumulátort a töltőkészülékre |
| Az akkumulátor érintkezői elszennyeződtek | Tisztítsa meg az akkumulátor érintkezőit, például az akkumulátort többszöri bedugásával és kihúzásával, szükség esetén cserélje ki az akkumulátort. |
| Az akkumulátor elromlott | Cserélje ki az akkumulátort |
| A töltőkészülék meghibásodott | Szükség esetén egy FEIN-elektromos kéziszerszám vevőszolgálat mühelyében vizsgáltassa meg a töltőkészüléket. |
| A zöld akkumulátor töltöttségi szint kijelző (3) nem világít | |
| A töltőkészülék hálózati csatlakozó dugója nincs (helyesen) be-dugva | Dugja be (helyesen) a hálózati csatlakozó du-gót a dugaszolóaljzatba |
| A dugaszolóaljzat, a há-lózati tápvezeték vagy a töltőkészülék meghi-básodott | Ellenőrizze a hálózati feszültséget, adott esetben vizsgáltassa meg a töltőkészüléket a FEIN elektromos ké-ziszerszámok javítására feljogosított vevőszolgálattal |
Munkavégzési tanácsok
Ha az akkumulátor feltöltése után a készülék már csak lényegesen rövidebb ideig üzemeltethető, akkor az akkumulátor elhasználódott és ki kell cserélni.
Folytonos, illetve több közvetlenül egymás után, megszakítás nélkül következő töltési ciklus esetén a töltőkészülék felmelegedhet. Ez azonban normális jelenség és nem utal a töltékszülék meghibásodására.
A töltőkészülékbe beépített ventilátor vezérlés felügyel a behelyezett akkumulátor hőmérsékletére. Ha az akkumulátor hőmérséklete megha-
ladja a kb. 0 °C értéket, az akkumulátort egy ventilátor lehűti. Ekkor a bekapcsolt ventilátor légáramlása zajt okoz.
Ha a ventilátor nem működik, akkor az vagy meghibásodott, vagy az akkumulátor hőmérséklete <0 °C. Ez meghosszabbíthatja a töltési időt.
Töltési eljárás
A Power Boost üzemmód
A Power Boost üzemmódban az akkumulátorok gyors töltési üzemben kapacitásuknak kb. 50 %-ára kerülnek feltöltésre. Így ezek az akkumulátorok gyorsabban állnak ismét rendelkezésre, mintha a standard töltési üzemmódban töltenék fel az akkumulátort.
A Power Boost üzemmódban az akkumulátort a berendezés kezdetben nagy töltőárammal tölti, amely aztán lépésenként csökkentésre kerül.
Ha az akkumulátor a töltőkészülékben marad, akkor tovább is töltésre kerül.
Standard töltési üzemmód
Az akkumulátor kapacitása 100 %-áig feltöltésre kerül. A standard töltési üzemmód a rövid töltési időnek és az akkumulátor teljes feltöltésének optimális kombinációja. A standard töltési üzemmód optimálja az akkumulátor élettartamát.
Karbantartás és szerviz
Karbantartás és tisztítás
Ha a csatlakozó vezetéket ki kell cserélni, akkor a cserével csak a magát a FEIN céget, vagy egy
FEIN elektromos kéziszerszám-mühely ügyfél-szolgálatát szabad megbízni, nehogy a bizton-ságra veszélyes szituáció lépjen fel.
Gyakori használat esetén hetente egyszer tisztít-sa meg a készüléket. Ehhez vegye tekintetbe a következő megjegyzéseket:
– Tartsa tisztán a csatlakozó érintkezőit.
– Az elektromos érintkezőket csak szárazon tisz-títsa.
– Ügyeljen arra, hogy ne juthassanak fémforgácsok a töltőkészülék házába.
Javítások és vevőszolgálat
A töltőkészüléket javításával, karbantartásával és ellenőrzésével alapvetően csak villamos szakembereket bízzon meg, mivel a szekszerűtlen javítások révén a felhasználóra nézve jelentős veszélyek léphetnek fel.
Öregedés és kopás esetén újítsa fel a töltőkészülékre ragasztott címkéket és figyelmeztetéseket.
A javításra szoruló FEIN töltőkészülékekkel és tar-tozékokkal forduljon a FEIN vevőszolgálathoz. A címek az Internetben a
www.fein.com címen találhatók.
Jótállás és garancia
A termékre vonatkozó garancia a forgalomba hozatal országának jogszabályai szerint érvényes. FEIN a termékre ezen felül a FEIN Gyártói Jótállási Nyilatkozatnak megfelelő FEIN jótállást vállal.
A termék szállítási terjedelme lehet, hogy csak a jelen kezelési útmutatóban leírt vagy ábrázolt tartozékok egy részét tartalmazza.
Eltávolítás
A töltőkészülékeket, a tartozékokat és a csomagolásokat a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra leadni.
Ne dobja ki a töltőkészülékeket a háztartási szemétbe!
Csak az EU-tagországok számára:
A használt villamos és elektronikus berendezésekre vonatkozó 2012/19/EU sz. Európai Irányelvnek és ennek a megfelelő országok jogharmonizációjának megfelelően a már használhatatlan töltőkészülékeket külön össze kell gyűjteni és a környezetvédelmi szempontból megfelelő újra felhasználásra le kell adni.
Szakszerűtlen ártalmatlanítás esetén a már használhatatlan elektromos és elektronikus készülékek a bennük esetleg található veszélyes anyagok következtében káros hatással lehetnek a környezetre és az emberek egészségére.
