Ürün Tipi	Şarj Edilebilir Lityum-İyon Pil
Marka	Fein
Model	ProCORE 18 V
Nominal Gerilim	18 V
Mevcut Kapasiteler	4,0 Ah, 8,0 Ah, 12,0 Ah
Teknoloji	Lityum-İyon
Hücre Sayısı	5 ila 15 (kapasiteye bağlı olarak)
Şarj Sıcaklık Aralığı	0 °C ila 45 °C
Ağırlık (yaklaşık)	0,8 kg (kapasiteye bağlı olarak)
Boyutlar (yaklaşık)	120 x 80 x 70 mm
Şarj Seviyesi Göstergesi	5 yeşil LED (her LED yaklaşık %20)
Koruma	Sıcaklık izleme, aşırı yük koruması
Şarj Cihazı Uyumluluğu	FEIN AMPShare şarj cihazları (örn. GAL 18V-160)
Bakım	Kontakları kuru olarak temizleyin; nemden kaçının
Güvenlik	Açmayın, suya veya ateşe maruz bırakmayın
Onarılabilirlik	Onarımı FEIN yetkili teknisyenine bırakın
Garanti	Yasal garanti ve FEIN üretici garantisi
Geri Dönüşüm	Evsel atıklarla atmayın; toplama noktasına götürün

Sık sorulan sorular - ProCORE 18 V Fein

ProCORE 18 V pili nasıl şarj ederim?

Pili, prize takılı uyumlu bir şarj cihazına (örn. GAL 18V-160) yerleştirin. Şarj işlemi otomatik olarak başlar. Hızlı şarj için Power Boost modunu kullanın, %50'ye kadar şarj eder.

Pil üzerindeki yeşil LED'ler ne anlama geliyor?

5 yeşil LED, şarj seviyesini gösterir. Bir LED yanıyorsa yaklaşık %20 şarj anlamına gelir. 5 LED yanıyorsa şarj %95'in üzerindedir.

İzin verilen şarj sıcaklık aralığı nedir?

Pil 0 °C ile 45 °C arasında şarj edilebilir. Bu aralığın dışında şarj durdurulur ve kırmızı LED yanar.

Power Boost modu nasıl kullanılır?

Pili takmadan önce veya sonra şarj cihazının Power Boost düğmesine basın. Hızlı şarj sırasında düğme kırmızı yanar. Tekrar basmak standart moda döndürür.

Pil şarj olmazsa ne yapmalıyım?

Pilin doğru takıldığından ve kontakların temiz olduğundan emin olun. Kırmızı LED yanıp sönüyorsa pil veya şarj cihazı arızalıdır. FEIN yetkili servis merkezine başvurun.

ProCORE 18 V pilini başka markalarla kullanabilir miyim?

Pil, FEIN AMPShare ekosistemi ve AMPShare ortaklarının alet ve şarj cihazlarıyla uyumludur.

Pil uzun süreli nasıl saklanır?

Pili oda sıcaklığında (15-25 °C) ve %40-80 şarj seviyesinde saklayın. Nemden ve doğrudan güneş ışığından kaçının.

Şarj sırasında pil ısınırsa ne yapmalıyım?

Orta derecede ısınma normaldir. Şarj cihazının fanı pili soğutur. Sıcaklık sınırı aşarsa şarj geçici olarak durur.

Kullanılmış bir pil nasıl atılır?

Pili evsel atıklarla atmayın. Geri dönüşüm için bir toplama noktasına veya mağazaya bırakın.

Pilin tipik ömrü nedir?

Ömür kullanıma bağlıdır. Çalışma süresinde belirgin bir azalma, pilin değiştirilmesi gerektiğini gösterir. Aralıksız tekrarlanan şarj döngüleri pili daha hızlı aşındırabilir.

KULLANIM KILAVUZU ProCORE 18 V Fein

Orijinal işletme talimatı

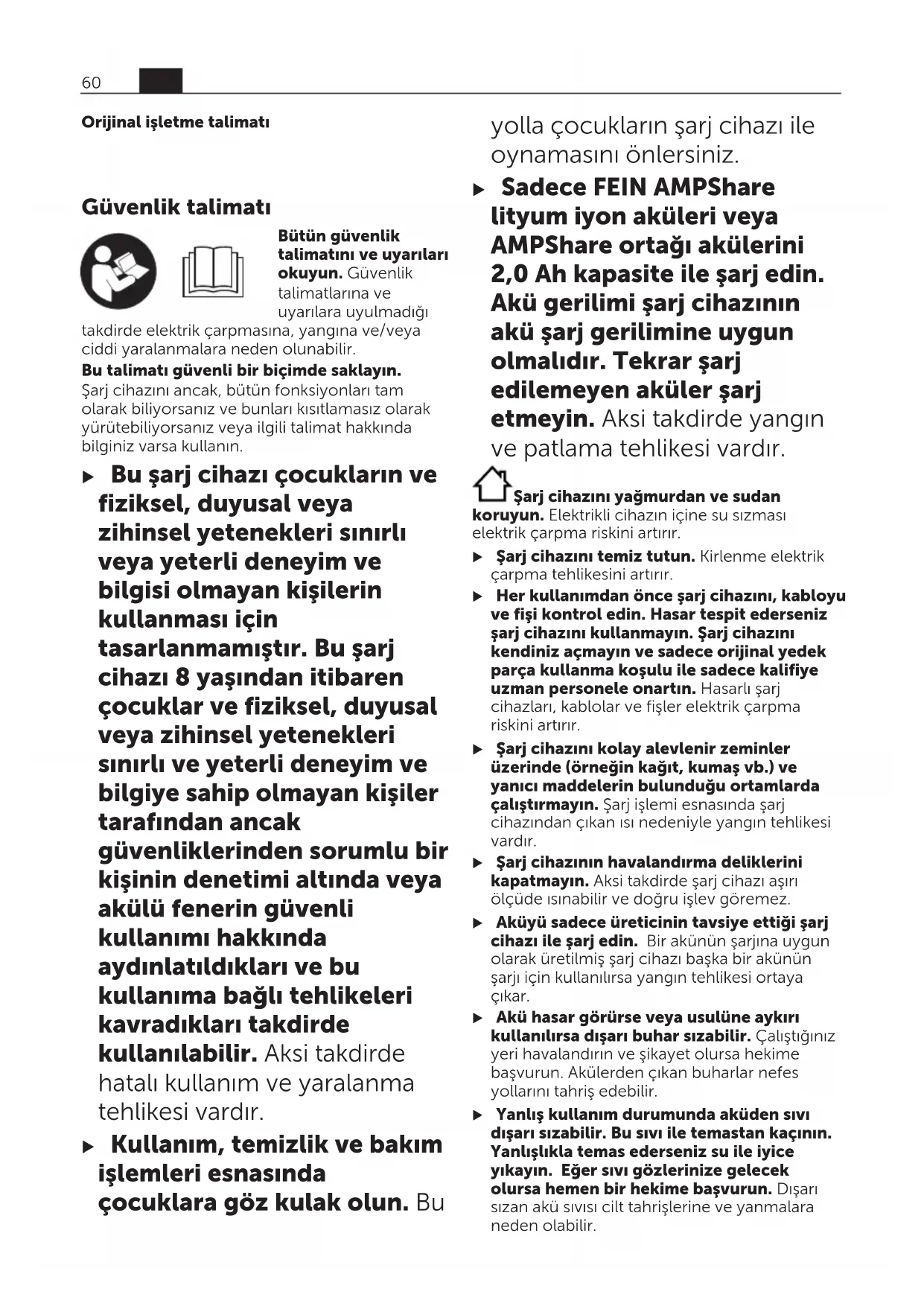

Güvenlik talimatı

Bütün güvenlik talimatını ve uyarıları okuyun. Güvenlik talimatlarına ve uyarılara uyulmadığı

takdirde elektrik çarpmasına, yangına ve/veya ciddi yaralanmalara neden olunabilir.

Bu talimatı güvenli bir biçimde saklayın.

Şarj cihazını ancak, bütün fonksiyonları tam olarak biliyorsanız ve bunları kısıtlamasız olarak yürütebiliyorsanız veya ilgili talimat hakkında bilginiz varsa kullanın.

▶ Bu şarj cihazı çocukların ve fiziksel, duyusal veya zihinsel yetenekleri sınırlı veya yeterli deneyim ve bilgisi olmayan kişilerin kullanması için tasarlanmamıştır. Bu şarj cihazı 8 yaşından itibaren çocuklar ve fiziksel, duyusal veya zihinsel yetenekleri sınırlı ve yeterli deneyim ve bilgiye sahip olmayan kişiler tarafından ancak güvenliklerinden sorumlu bir kişinin denetimi altında veya akülü fenerin güvenli kullanımı hakkında aydınlatıldıkları ve bu kullanıma bağlı tehlikeleri kavradıkları takdirde kullanılabilir. Aksi takdirde hatalı kullanım ve yaralanma tehlikesi vardır.

▶ Kullanım, temizlik ve bakım işlemleri esnasında çocuklara göz kulak olun. Bu

yolla çocukların şarj cihazı ile oynamasını önlersiniz.

▶ Sadece FEIN AMPShare lityum iyon aküleri veya AMPShare ortağı akülerini 2,0 Ah kapasite ile şarj edin. Akü gerilimi şarj cihazının akü şarj gerilimine uygun olmalıdır. Tekrar şarj edilemeyen aküler şarj etmeyin. Aksi takdirde yangın ve patlama tehlikesi vardır.

Şarj cihazını yağmurdan ve sudan

koruyun. Elektrikli cihazın içine su sizması elektrik çarpma riskini artırır.

▶ Şarj cihazını temiz tutun. Kirlenme elektrik çarpma tehlikesini artırır.
Her kullanımdan önce şarj cihazını, kabloyu ve fişi kontrol edin. Hasar tespit ederseniz şarj cihazını kullanmayın. Şarj cihazını kendiniz açmayın ve sadece orijinal yedek parça kullanma koşulu ile sadece kalifiye uzman personele onartın. Hasarlı şarj cihazları, kablolar ve fişler elektrik çarpma riskini artırır.
Şarj cihazını kolay alevlenir zeminler üzerinde (örneğin kağıt, kumaş vb.) ve yanıcı maddelerin bulunduğu ortamlarda çalıştırmayın. Şarj işlemi esnasında şarj cihazından çıkan ısı nedeniyle yangın tehlikesi vardır.
▶ Şarj cihazının havalandırma deliklerini kapatmayın. Aksi takdirde şarj cihazı aşırı ölçüde ısınabilir ve doğru işlev göremez.
Aküyü sadece üreticinin tavsiye ettiği şarj cihazı ile şarj edin. Bir akünün şarjına uygun olarak üretilmiş şarj cihazı başka bir akünün şarji için kullanılırsa yangın tehlikesi ortaya çıkar.
Akü hasar görürse veya usulüne aykırı kullanılırsa dışarı buhar sızabilir. Çalıştığınız yeri havalandırın ve şikayet olursa hekime başvurun. Akülerden çıkan buharlar nefes yollarını tahriş edebilir.
Yanlış kullanım durumunda aküden sıvı dışarı sizabilir. Bu sıvı ile temastan kaçının. Yanlıslıkla temas ederseniz su ile iyice yıkayın. Eğer sıvı gözlerinize gelecek olursa hemen bir hekime başvurun. Dışarı sızan akü sıvısı cilt tahrişlerine ve yanmalara neden olabilir.

Şarj cihazını kapalı dolaplarda veya ısı kaynaklarının yakınında çalıştırmayın. Aksi takdirde şarj cihazı aşırı ölçüde ısınabilir ve doğru işlev göremez.
Uzun süre kullanılmadığında aküyü şarj cihazından çıkarın ve güç kablosunu fişten çekin. Enerji tasarrufu çevreyi korur.
- Temizlik çalışmaları sırasında şarj cihazının fişi prizden çekin. Elektrik çarpma tehlikesi vardır.
▶ Şarj cihazına tabela ve işaretleri vidalamayın veya perçinlemeyin. Hasarlı yalıtım, elektrik çarpmasına karşı koruma sağlamaz. Bunun yerine yapışkan etiketler kullanın.

Ürün ve performans açıklaması

Usulüne uygun kullanım

Şarj cihazı yeniden şarj edilebilir FEIN AMPShare Lityum İyon aküleri veya AMPShare ortaklarının akülerini şarj etmek için tasarlanmıştır.

Şekli gösterilen elemanlar

Şekli gösterilen elemanların numaraları grafik sayfasındaki şarj cihazının resmindeki numaralarla aynıdır.

(1) Şarj yuvası
(2) Duvar askısı
(3) Yeşil akü şarj durumu göstergesi
(4) Power Boost tuşu
(5) Kırmızı gösterge Sıcaklık denetimi/Hata

Teknik veriler

Şarj cihazı GAL 18V-160Malzeme numarası 9 26 04 337 00 0		9 26 04 339 00 09 26 04 349 00 0
Akü şarj gerilimi (otomatik gerilim algılama) V 18	=
Şarj akımı ^A)	A	16
Şarj esnasında izin verilen akü sıcaklığı	°C	0–45
ProCORE18V... aküler: Akü kapasitesinde şarj süresi, yakl. ^A)		yakl. %50 ^B) / yakl. %80 ^C) / yakl. %80 ^D) /akü şarj edildi ^E)
- 4,0 Ah dak 9 / 21 / 32 / 51
- 8,0 Ah dak 15 / 26 / 32 / 51
- 12,0 Ah dak 22 / 36 / 36 / 55
Standart akü: Akü kapasitesinde şarj süresi, yakl. ^A)		akünün yakl. %80‘i% ^D) / doldu ^E)
- 4,0 Ah dak	16 / 25
- 5,0 Ah	dak	20 / 35
Akü hücresi sayısı		5–15
EPTA-Procedure 01:2014 uyarınca ağırlık	kg	0,95
Koruma sınıfı		☐/ II

A) Sıcaklığa ve akü tipine bağlıdır

B) Akünün şarj durumu %50 (Power Boost ile şarj sonrasında). Akü hemen kullanılmak üzere çıkarılabilir.

C) Akünün şarj durumu yakl. %80 (Power Boost ile şarj sonrasında). Akü hemen kullanılmak üzere çıkarılabilir.

D) Akünün şarj durumu yakl. %80 (Standart şarj modu ile şarj sonrasında). Akü hemen kullanılmak üzere çıkarılabilir.

E) Akünün şarj durumu %97 – %100 (Standart şarj modu ile şarj sonrasında).

işletim

Montaj

▶ Şarj cihazında bir çalışma yapmadan önce her zaman fişi prizden çekin.

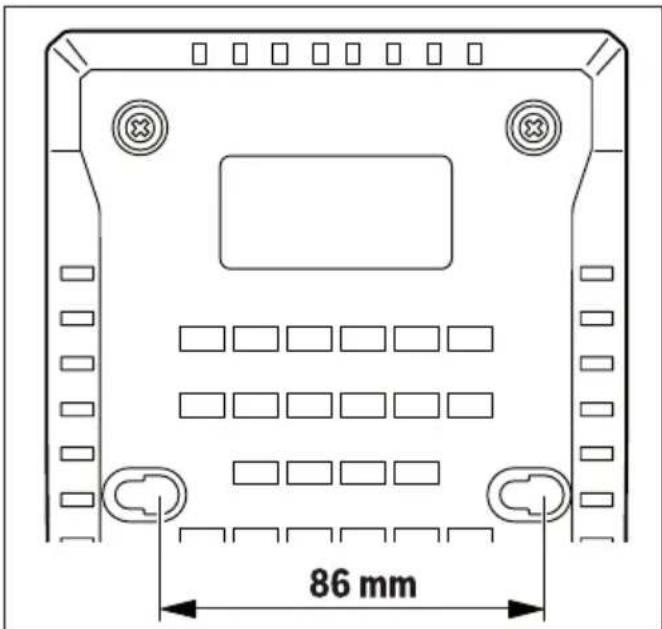

Duvara montaj

Şarj cihazı bir yüzeye yerleştirilerek (masaüstü kullanımı/desktop use) veya duvara asılarak

çalıştırılabilir.

Duvara sabitlemek için: Çizime uygun olarak duvara iki matkap deliği açın.

Sabitleme yapmak için 5 mm ile maks. 6,5 mm çaplı yuvarlak başlı vida kullanın.

86 mm

Çalıştırma

▶ Şebeke gerilimine dikkat edin! Akım kaynağının gerilimi şarj cihazının tip etiketinde belirtilen verilere uygun olmalıdır. 230 V işaretli şarj cihazları 220 V ile de işletmebilir.

Şarj işlemi

Şarj cihazının fişi prize ve akü akü yuvasına (1) takıldığında şarj işlemi başlar.

Akıllı şarj sistemi sayesinde akünün şarj durumu otomatik olarak algılanır ve akü sıcaklığı ve gerilimine bağlı olarak optimum şarj akımı ile akü şarj edilir.

Bu yolla akü korunur ve şarj cihazı içinde saklanırken daima tam şarjlı kalır.

Gösterge elemanlarının anlamı

Yeşil akü şarj durumu göstergesi (3)

5 yeşil LED, şarj işlemi sırasında ve sonrasında akünün şarj durumunu gösterir. Sürekli yanan bir LED, yakl. % 20'lik akü kapasitesini gösterir.

Durum LED'i Akü	kapasitesi, yakl.
5 LED arka arkaya yanar. < % 20
En alttaki LED sürekli yanar. % 20
En alttaki 2 LED sürekli yanar. %	40
En alttaki 3 LED sürekli yanar. %	60
En alttaki 4 LED sürekli yanar. %	80
5 LED sürekli yanar. > % 95

Not: Şarj işlemi ancak akünün sıcaklığı izin verilen şarj sıcaklığı arasında ise mümkündür, bakınız bölüm „Teknik veriler”.

Kırmızı gösterge Sıcaklık denetimi/Hata (5) Sürekli ışık

Kırmızı sürekli ışık, akü sıcaklığının izin verilen şarj sıcaklığı aralığının dışında olduğunu gösterir, bakınız bölüm "Teknik veriler". İzin verilen sıcaklık

aralığına ulaşıldığında şarj işlemi başlar.

Yanıp sönen ışık

Kırmızı yanıp sönen ışık, akünün veya şarj cihazının arızalı olduğunu gösterir.

Power Boost tuşu (4)

Power Boost tuşuna basıldığında (4) hızlı şarj modu devreye girer. Bu mod, akü takılmadan önce veya takılıyken devreye alınabilir. Power Boost tuşu (4) hızlı şarj sırasında kırmızı yanar. Power Boost tuşuna bir kere daha basıldığında, standart şarj moduna geri dönülür.

Hızlı şarj sona erDİğinde (akü kapasitesinin yakl. %50'sine erişilir) Power Boost tuşu (4) söner. Akü şarj cihazında bırakılırsa şarj olmaya devam eder.

Sinyal sesi

Şarj döngüsü tamamlanır tamamlanmaz kısa bir sinyal sesi duyulur.

Hata – Nedeni ve Giderilme yöntemi

Neden Çözüm
Kırmızı gösterge Sıcaklık denetimi/Hata (5) yanıp sönüyorŞarj işlemi mümkün değil
Akü takılı (veya doğru takılı) değil	Aküyü doğru olarak şarj cihazına takın
Akü kontakları kirli Akü kontaklarını temizleyin; örneğin aküyü birkaç kez takıp çıkararak, gerekiyorsa aküyü değiştirin
Akü arızalı Aküyü değiştirin
Şarj cihazı arızalı Şarj cihazı gerekirse yetkili bir FEIN elektrikli el aletleri müşteri hizmetleri birimi tarafından kontrol edilmelidir
Yeşil akü şarj durumu göstergesi (3) yanmıyor
Şarj cihazının fişi takılı (veya doğru takılı) değil	Fişi (tam olarak) prize takın
Priz, şebeke bağlantı kablosu veya şarj cihazı arızalı	Şebeke gerilimini kontrol edin, gerekiyorsa şarj cihazını FEIN elektrikli el aleti için yetkili bir serviste kontrol ettirin

Çalışırken dikkat edilecek hususlar

Şarj işleminden sonra çok kısa süre çalışılabiliyorsa akü ömrünü tamamlamış ve değiştirilmesi gerekiyor demektir.

Sürekli veya kesintisiz olarak arka arkaya gelen şarj işlemlerinde şarj cihazı ısınabilir. Ancak bu önemli değildir ve şarj cihazında teknik bir hata olduğu anlamına gelmez.

Akü soğutması (Active Air Cooling)

Şarj cihazına entegre edilmiş olan fan kontrolü, cihaz içine yerleştirilmiş olan akünün sıcaklığını kontrol eder. Akü sıcaklığı yak. 0 °C üzerine geldiğinde akü bir fanla soğutulur. Devreye giren fan bu esnada bir havalandırma sesi çıkarır.

Fan çalışmazsa arızalı veya akü sıcaklığı <0 °C demektir. Bu nedenle şarj süresi uzayabilir.

Şarj yöntemi

Power Boost modu

Power Boost ile aküler, hızlı şarj modunda yakl. %50 akü kapasitesine kadar şarj edilir. Bu sayede aküler, standart şarj moduna kıyasla daha kısa bir sürede kullanılabilir duruma gelir.

Power Boost ile akü ilk önce yüksek şarj akımı ile şarj edilir, bu akım daha sonra kademeli olarak azaltılır.

Akü şarj cihazında bırakılırsa şarj olmaya devam eder.

Standart şarj modu

Akü yakl. % 100 akü kapasitesine kadar şarj edilir. Standart şarj modu, hızlı şarj süresi ile komple akü şarjından oluşan en iyi kombinasyondur. Standart şarj modu, akünün kullanım ömrünü optimize eder.

Bakım ve servis

Bakım ve temizlik

Bağlantı kablosunun değiştirilmesi gerekli ise, güvenlik nedenlerinden dolayı bu tertibat

FEIN'den veya FEIN elektrikli el aletleri yetkili servisinden temin edilmelidir.

Sık kullanım için haftada bir temizlik yapın. Buradaki uyarılara uyun:

– Aksesuar pabucunun temas noktalarını temiz tutun.
– Elektrik kontaklarını sadece kuru olarak yıkayın.
– Şarj cihazının gövdesinin içine metal talaşı girmediğinden emin olun.

Bakım ve Müşteri Hizmetleri

Uygun olmayan onarımlar kullanıcı için önemli tehlikelere yol açabileceğinden, şarj cihazını yalnızca kalifiye elektrikçiler tarafından tamir ettirin, bakımını yaptırın ve kontrol ettirin.

Eskime ve aşınma durumunda şarj cihazının üzerindeki etiketleri ve uyarı notlarını yenileyin.

Onarım gerektiren FEIN şarj cihazlarınız ve aksesuarlarınız varsa, lütfen FEIN müşteri hizmetleri ile iletişime geçin. Adresimizi aşağıdaki internet adresinden bulabilirsiniz:

www.fein.com.

Garanti Belgesi ve Garanti

Ürün üzerindeki garanti belgesi, piyasaya arz edildiği ülkedeki yasal düzenlemelere uygun olarak geçerlidir. Ayrıca FEIN, FEIN üreticisinin garanti beyanına uygun olarak bir garanti sağlar. Ürününüzün teslimat kapsamı, bu kullanım kılavuzunda açıklanan veya gösterilen aksesuarların yalnızca bir kısmını da içerebilir.

Tasfiye

Şarj cihazları, aksesuar ve ambalaj malzemesi çevre dostu tasfiye amacıyla bir geri dönüşüm merkezine yollanmalıdır.

Şarj cihazlarını evsel çöplerin içine atmayın!

Sadece AB ülkeleri için:

Eski elektrikli el aletleri ve elektronik aletlere ilişkin 2012/19/AB sayılı Avrupa Birliği yönetmeliği ve bunların tek tek ülkelerin hukuklarına uyarlanması uyarınca, kullanım ömrünü tamamlamış elektrikli el aletleri ayrı ayrı toplanmak ve çevre dostu bir yöntemle tasfiye edilmek üzere yeniden kazanım merkezlerine gönderilmek zorundadır.

Atık elektrikli ve elektronik ekipmanlar uygun şekilde imha edilmezse olası tehlikeli maddelerin varlığı nedeniyle çevre ve insan sağlığı üzerinde zararlı etkileri olabilir.
