ProCORE 18 V - แบตเตอรี่ Fein - คู่มือผู้ใช้ฟรี

คู่มือผู้ใช้ ProCORE 18 V Fein

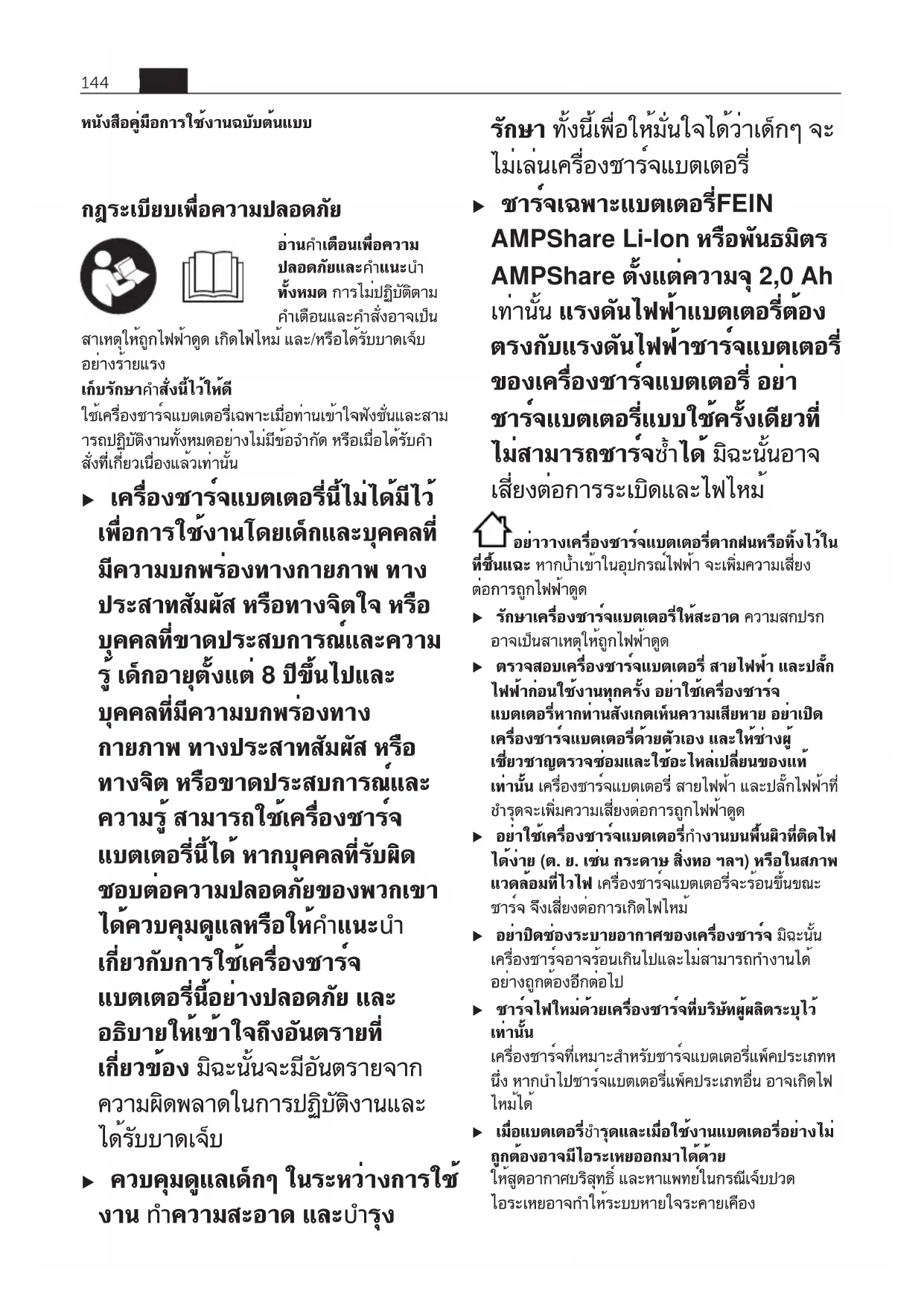

ko 143 34101366060 • 1.6.22หนังสือคู่มือการใช้งานฉบับต้นแบบ กฎระเบียบเพื่อความปลอดภัยไทย อ่านคำเตือนเพื่อความ ปลอดภัยและคำแนะนำ ทั้งหมด การไม่ปฏิบัติตาม คำเตือนและคำสั่งอาจเป็น สาเหตุให้ถูกไฟฟ้าดูด เกิดไฟไหม้ และ/หรือได้รับบาดเจ็บ อย่างร้ายแรง เก็บรักษาคำสั่งนี้ไว้ให้ดี ใช้เครื่องชาร์จแบตเตอรี่เฉพาะเมื่อท่านเข้าใจฟังชั่นและสาม ารถปฏิบัติงานทั้งหมดอย่างไม่มีข้อจำกัด หรือเมื่อได้รับคำ สั่งที่เกี่ยวเนื่องแล้วเท่านั้น u เครื่องชาร์จแบตเตอรี่นี้ไม่ได้มีไว้ เพื่อการใช้งานโดยเด็กและบุคคลที่ มีความบกพร่องทางกายภาพ ทาง ประสาทสัมผัส หรือทางจิตใจ หรือ บุคคลที่ขาดประสบการณ์และความ รู้ เด็กอายุตั้งแต่ 8 ปีขึ้นไปและ บุคคลที่มีความบกพร่องทาง กายภาพ ทางประสาทสัมผัส หรือ ทางจิต หรือขาดประสบการณ์และ ความรู้ สามารถใช้เครื่องชาร์จ แบตเตอรี่นี้ได้ หากบุคคลที่รับผิด ชอบต่อความปลอดภัยของพวกเขา ได้ควบคุมดูแลหรือให้คำแนะนำ เกี่ยวกับการใช้เครื่องชาร์จ แบตเตอรี่นี้อย่างปลอดภัย และ อธิบายให้เข้าใจถึงอันตรายที่ เกี่ยวข้อง มิฉะนั้นจะมีอันตรายจาก ความผิดพลาดในการปฏิบัติงานและ ได้รับบาดเจ็บ u ควบคุมดูแลเด็กๆ ในระหว่างการใช้ งาน ทำความสะอาด และบำรุง รักษา ทั้งนี้เพื่อให้มั่นใจได้ว่าเด็กๆ จะ ไม่เล่นเครื่องชาร์จแบตเตอรี่ u ชาร์จเฉพาะแบตเตอรี่FEIN AMPShare Li-Ion หรือพันธมิตร AMPShare ตั้งแต่ความจุ 2,0Ah เท่านั้น แรงดันไฟฟ้าแบตเตอรี่ต้อง ตรงกับแรงดันไฟฟ้าชาร์จแบตเตอรี่ ของเครื่องชาร์จแบตเตอรี่ อย่า ชาร์จแบตเตอรี่แบบใช้ครั้งเดียวที่ ไม่สามารถชาร์จซ้ำได้ มิฉะนั้นอาจ เสี่ยงต่อการระเบิดและไฟไหม้ อย่าวางเครื่องชาร์จแบตเตอรี่ตากฝนหรือทิ้งไว้ใน ที่ชื้นแฉะ หากน้ำเข้าในอุปกรณ์ไฟฟ้า จะเพิ่มความเสี่ยง ต่อการถูกไฟฟ้าดูด u รักษาเครื่องชาร์จแบตเตอรี่ให้สะอาด ความสกปรก อาจเป็นสาเหตุให้ถูกไฟฟ้าดูด u ตรวจสอบเครื่องชาร์จแบตเตอรี่ สายไฟฟ้า และปลั๊ก ไฟฟ้าก่อนใช้งานทุกครั้ง อย่าใช้เครื่องชาร์จ แบตเตอรี่หากท่านสังเกตเห็นความเสียหาย อย่าเปิด เครื่องชาร์จแบตเตอรี่ด้วยตัวเอง และให้ช่างผู้ เชี่ยวชาญตรวจซ่อมและใช้อะไหล่เปลี่ยนของแท้ เท่านั้น เครื่องชาร์จแบตเตอรี่ สายไฟฟ้า และปลั๊กไฟฟ้าที่ ชำรุดจะเพิ่มความเสี่ยงต่อการถูกไฟฟ้าดูด u อย่าใช้เครื่องชาร์จแบตเตอรี่ทำงานบนพื้นผิวที่ติดไฟ ได้ง่าย (ต. ย. เช่น กระดาษ สิ่งทอ ฯลฯ) หรือในสภาพ แวดล้อมที่ไวไฟ เครื่องชาร์จแบตเตอรี่จะร้อนขึ้นขณะ ชาร์จ จึงเสี่ยงต่อการเกิดไฟไหม้ u อย่าปิดช่องระบายอากาศของเครื่องชาร์จ มิฉะนั้น เครื่องชาร์จอาจร้อนเกินไปและไม่สามารถทำงานได้ อย่างถูกต้องอีกต่อไป u ชาร์จไฟใหม่ด้วยเครื่องชาร์จที่บริษัทผู้ผลิตระบุไว้

เครื่องชาร์จที่เหมาะสำหรับชาร์จแบตเตอรี่แพ็คประเภทห นึ่ง หากนำไปชาร์จแบตเตอรี่แพ็คประเภทอื่น อาจเกิดไฟ

u เมื่อแบตเตอรี่ชำรุดและเมื่อใช้งานแบตเตอรี่อย่างไม่ ถูกต้องอาจมีไอระเหยออกมาได้ด้วย ให้สูดอากาศบริสุทธิ์ และหาแพทย์ในกรณีเจ็บปวด ไอระเหยอาจทำให้ระบบหายใจระคายเคือง 144 th 34101366060 • 1.6.22u หากใช้แบตเตอรี่อย่างอาจมีของเหลวไหลออกมาจาก แบตเตอรี่ได้ ให้หลีกเลี่ยงการสัมผัส หากสัมผัสโดย บังเอิญ ให้ใช้น้ำล้าง หากของเหลวเข้าตา ให้ขอความ ช่วยเหลือจากแพทย์ด้วย ของเหลวที่ไหลออกมาจากแบตเตอรี่อาจทำให้เกิดอาการ คันหรือแสบผิวหนังได้ u ห้ามใช้งานเครื่องชาร์จในตู้ปิดหรือใกล้แหล่งความ ร้อน มิฉะนั้นเครื่องชาร์จอาจร้อนเกินไปและไม่สามารถ ทำงานได้อย่างถูกต้องอีกต่อไป u เมื่อไม่ได้ใช้งานเป็นเวลานาน ให้ถอดแบตเตอรี่ออก จากเครื่องชาร์จแล้วถอดสายไฟออก การประหยัด พลังงานช่วยปกป้องสิ่งแวดล้อม u ดึงปลั๊กไฟของเครื่องชาร์จออกจากเต้ารับระหว่าง ทำความสะอาด มีความเสี่ยงที่จะเกิดไฟฟ้าช็อต u อย่าขันสกรูหรือหมุดย้ำ ห้ามติดตั้งป้ายใดๆ บนเครื่อง ชาร์จ ฉนวนที่เสียหายไม่สามารถป้องกันไฟฟ้าช็อตได้ ใช้ สติกเกอร์ติดแทน รายละเอียดผลิตภัณฑ์และข้อมูลจำเพาะไทย ประโยชน์การใช้งานของเครื่องไทย แท่นชาร์จมีไว้สำหรับชาร์จแบตเตเตอรี่แพ็คลิเธียมไอออน FEIN AMPShare หรือพันธมิตร AMPShare ส่วนประกอบที่แสดงภาพไทย ลำดับเลขของส่วนประกอบผลิตภัณฑ์อ้าง ถึงส่วนประกอบของเครื่อง ชาร์จแบตเตอรี่ที่แสดงในหน้าภาพประกอบ (1) ช่องชาร์จ (2) การแขวนบนผนัง (3) ไฟแสดงสถานะการชาร์จแบตเตอรี่สีเขียว (4) ปุ่ม Power Boost (5) ไฟแสดงสีแดง การตรวจสอบอุณหภูมิ/ข้อผิดพลาด ข้อมูลทางเทคนิคไทย เครื่องชาร์จ GAL 18V-160 หมายเลขสินค้า 9 26 04 337 00 0

แรงดันไฟฟ้าชาร์จแบตเตอรี่ (ตรวจจับแรงดันไฟฟ้า โดยอัตโนมัติ) โวลท์ 18 กระแสไฟชาร์จ

แอมแปร์ 16 อุณหภูมิแบตเตอรี่ที่อนุญาตให้ชาร์จได้

C 0–45 แบตเตอรี่ ProCORE18V...: เวลาชาร์จสำหรับความจุ แบตเตอรี่ประมาณ

ชาร์จแบตเตอรี่แพ็คแล้ว

– 4.0แอมแปร์ชั่วโมง นาที 9/21/32/51 – 8.0แอมแปร์ชั่วโมง นาที 15/26/32/51 – 12.0แอมแปร์-ชั่วโมง นาที 22/36/36/55 แบตเตอรี่มาตรฐาน: เวลาชาร์จสำหรับความจุแบตเตอรี่

/ ชาร์จแบตเตอรี่แพ็คแล้ว

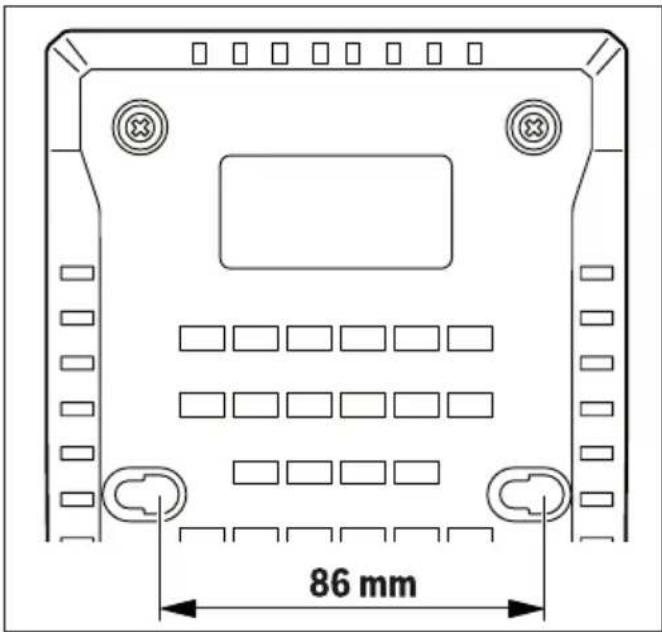

– 4.0แอมแปร์ชั่วโมง นาที 16/25 – 5.0แอมแปร์ชั่วโมง นาที 20/35 จำนวนเซลล์แบตเตอรี่ 5–15 น้ำหนักตามระเบียบการ EPTA-Procedure 01:2014 กก. 0.95 th 145 34101366060 • 1.6.22เครื่องชาร์จ GAL 18V-160 ระดับความปลอดภัย / II A) ขึ้นอยู่กับอุณหภูมิและประเภทของแบตเตอรี่ B) ระดับการชาร์จแบตเตอรี่ 50% (หลังการชาร์จด้วย Power Boost) สามารถถอดแบตเตอรี่ออกเพื่อใช้งานได้ทันที C) ระดับการชาร์จแบตเตอรี่ประมาณ 80% (หลังการชาร์จด้วย Power Boost) สามารถถอดแบตเตอรี่ออกเพื่อใช้งานได้ทันที D) ระดับการชาร์จแบตเตอรี่ประมาณ 80% % (หลังการชาร์จด้วยโหมดการชาร์จ-มาตรฐาน) สามารถถอดแบตเตอรี่ออกเพื่อใช้งานได้ทันที E) ระดับการชาร์จแบตเตอรี่ 97% – 100% (หลังการชาร์จด้วยโหมดการชาร์จ-มาตรฐาน) การปฏิบัติงานไทย การติดตั้งไทย u ถอดปลั๊กไฟฟ้าออกจากเต้าเสียบก่อนทำการปรับแต่งใดๆ ที่เครื่องชาร์จ การติดตั้งบนผนังไทย เครื่องชาร์จแบตเตอรี่นี้สามารถใช้งานได้ทั้งแบบตั้งโต๊ะ (desktop use) หรือแบบแขวนบนผนัง สำหรับการยึดกับผนัง: ทำรูสองรูที่มีระยะห่างตามที่แสดงใน

สำหรับการยึด ให้ใช้สกรูหัวกลมที่มีเส้นผ่าศูนย์กลาง 5 มม. ถึงสูงสุด 6.5 มม. การเริ่มต้นปฏิบัติงานไทย u ให้สังเกตแรงดันไฟฟ้า! แรง ดันไฟฟ้าจากแหล่งจ่ายไฟฟ้าต้องมีค่าตรงกับค่าแรง ดันไฟฟ้าที่ระบุไว้บนแผ่นป้ายพิกัดเครื่องชาร์จแบตเตอรี่ เครื่องชาร์จแบตเตอรี่ที่มีเครื่องหมาย 230 โวลท์ สามารถใช้งานกับแรงดันไฟฟ้า 220 โวลท์ ได้ด้วย กระบวนการชาร์จไทย กระบวนการชาร์จเริ่มต้นในทันทีที่เสียบปลั๊กไฟหลักของ เครื่องชาร์จแบตเตอรี่เข้าในเต้าเสียบ และเสียบแบตเตอรี่ แพ็ค เข้าในช่องชาร์จ (1) เนื่องด้วยวิธีการชาร์จที่ชาญฉลาด สภาพการชาร์จของ แบตเตอรี่แพ็คจะถูกตรวจจับโดยอัตโนมัติ และแบตเตอรี่ แพ็คจะถูกชาร์จด้วยกระแสไฟฟ้าที่เหมาะสมที่สุด ทั้งนี้ขึ้นอยู่ กับอุณหภูมิและแรงดันไฟฟ้าของแบตเตอรี่แพ็ค ระบบการชาร์จนี้ช่วยให้แบตเตอรี่แพ็คมีอายุการใช้ งานยืนยาวกว่าและถูกชาร์จเต็มอยู่ตลอดเวลาเมื่อวางไว้ ในเครื่องชาร์จเพื่อเก็บรักษา ความหมายของไฟแสดงผลไทย ไฟแสดงสถานะการชาร์จแบตเตอรี่สีเขียว(3)ไทย ไฟ LED สีเขียว 5 ดวงแสดงสถานะการชาร์จ แบตเตอรี่ระหว่างและหลังกระบวนการชาร์จ ไฟ LED ที่ส่องสว่างอย่างถาวรแสดงความจุ แบตเตอรี่ประมาณ 20% สถานะ LED ความจุแบตเตอรี่

ไฟ LED 5 ดวงส่องสว่างขึ้นตาม

<20% ไฟ LED ดวงล่างสุดส่องสว่างอย่าง

20% ไฟ LED 2 ดวงล่างสุดส่องสว่าง

40% ไฟ LED 3 ดวงล่างสุดส่องสว่าง

60% ไฟ LED 4 ดวงล่างสุดส่องสว่าง

80% ไฟ LED 5 ดวงส่องสว่างอย่างถาวร >95% หมายเหตุ: กระบวนการชาร์จเกิดขึ้นเฉพาะเมื่ออุณหภูมิของ แบตเตอรี่แพ็คอยู่ในพิสัยอุณหภูมิที่อนุญาตให้ชาร์จได้เท่านั้น ดูบท “ข้อมูลทางเทคนิค” 146 th 34101366060 • 1.6.22ไฟแสดงสีแดง การตรวจสอบอุณหภูมิ/ข้อผิดพลาด(5)ไทย ไฟติดต่อเนื่องไทย ไฟติดต่อเนื่องสีแดงบ่งชี้ว่าอุณหภูมิของ แบตเตอรี่แพ็คอยู่นอกพิสัยอุณหภูมิชาร์จที่ อนุญาต ดูบท “ข้อมูลทางเทคนิค” เมื่อถึงพิสัย อุณหภูมิที่อนุญาต กระบวนการชาร์จจะเริ่มต้น ไฟกะพริบไทย ไฟกะพริบสีแดงบ่งชี้ว่าแบตเตอรี่แพ็คหรือ เครื่องชาร์จชำรุด ปุ่ม Power Boost(4)ไทย เมื่อกดปุ่ม Power Boost(4) โหมดการชาร์จอย่างรวดเร็ว จะทำงาน ท่านสามารถกดปุ่มก่อนที่จะเสียบแบตเตอรี่แพ็ค เข้าหรือเมื่อมีแบตเตอรี่แพ็คเสียบอยู่ ปุ่ม Power Boost(4) จะส่องสว่างสีแดงในระหว่างการชาร์จอย่างรวดเร็ว เมื่อกด ปุ่ม Power Boost อีกครั้ง ท่านจะกลับเข้าสู่โหมดการชาร์จ

เมื่อสิ้นสุดการชาร์จอย่างรวดเร็ว (ถึงประมาณ 50% ของ ความจุแบตเตอรี่) ปุ่ม Power Boost(4) จะดับลง หาก แบตเตอรี่แพ็คยังคงอยู่ในเครื่องชาร์จ แบตเตอรี่แพ็คจะถูก

เสียงสัญญาณไทย ทันทีที่รอบการชาร์จสิ้นสุด เสียงสัญญาณสั้นจะดังขึ้น ข้อผิดพลาด – สาเหตุและมาตรการแก้ไขไทย สาเหตุ มาตรการแก้ไข ไฟแสดงสีแดง การตรวจสอบอุณหภูมิ/ข้อผิดพลาด(5)

กระบวนการชาร์จไม่สามารถเริ่มต้น ไม่ได้เสียบแบตเตอรี่แพ็ค (อย่างถูกต้อง) เสียบแบตเตอรี่แพ็คในเครื่อง ชาร์จอย่างถูกต้อง จุดสัมผัสแบตเตอรี่เปื้อน

ทำความสะอาดจุดสัมผัส แบตเตอรี่ ต. ย. เช่น โดย เสียบและถอดแบตเตอรี่เข้า และออกหลายๆ ครั้ง หรือ เปลี่ยนแบตเตอรี่ หากจำเป็น แบตเตอรี่ชำรุด เปลี่ยนแบตเตอรี่ใหม่ เครื่องชาร์จชำรุด หากจำเป็น ให้ส่งเครื่อง ชาร์จไปตรวจ สอบที่ศูนย์บริการหลังการ ขายที่ได้รับมอบ หมายสำหรับเครื่องมือไฟฟ้า สำหรับFEIN สาเหตุ มาตรการแก้ไข ไฟแสดงสถานะการชาร์จแบตเตอรี่สีเขียว(3) ไม่ส่อง

ไม่ได้เสียบปลั๊กไฟหลัก ของเครื่องชาร์จเข้า (อย่างถูกต้อง) เสียบปลั๊กไฟหลัก (เต็มๆ) เข้าในเต้าเสียบ เต้าเสียบ สายไฟหลัก หรือเครื่องชาร์จชำรุด ตรวจสอบแรงดันไฟฟ้า ส่งเครื่องชาร์จไปตรวจ สอบที่ศูนย์บริการหลังการ ขายที่ได้รับมอบ หมายสำหรับเครื่อง มือไฟฟ้าFEIN ข้อแนะนำในการทำงานไทย หลังจากชาร์จแบตเตอรี่แล้ว หากแบตเตอรี่ แพ็คมีช่วงเวลาทำงานสั้นมาก แสดงว่าแบตเตอรี่ แพ็คเสื่อมและต้องเปลี่ยนใหม่ การชาร์จอย่างต่อเนื่องหรือซ้ำๆ กันหลายรอบโดยไม่หยุด พักอาจทำให้เครื่องชาร์จแบตเตอรี่อุ่นขึ้น ลักษณะนี้ไม่เป็น อันตรายและไม่ได้บ่งบอกว่าเครื่องชาร์จแบตเตอรี่มีความ บกพร่องทางเทคนิค การระบายความร้อนแบตเตอรี่แพ็ค (Active Air Cooling)ไทย ระบบควบคุมพัดลมเบ็ดเสร็จในเครื่องชาร์จจะตรวจสอบ อุณหภูมิของแบตเตอรี่ที่ใส่อยู่ ทันทีที่อุณหภูมิของแบตเตอรี่ สูงกว่าประมาณ 0 °C พัดลมจะเป่าให้แบตเตอรี่เย็นลงเมื่อ พัดลมทำงานจะมีเสียงพัดลมดัง หากพัดลมไม่ทำงาน แสดงว่าพัดลมชำรุด หรืออุณหภูมิของ แบตเตอรี่อยู่ที่ <0 °C ในกรณีนี้เวลาในการชาร์จอาจเพิ่ม

วิธีการชาร์จไทย โหมด Power Boostไทย เมื่อใช้ Power Boost แบตเตอรี่แพ็คจะถูกชาร์จในโหมด การชาร์จอย่างรวดเร็วจนถึงประมาณ 50% ของความจุ แบตเตอรี่ ดังนั้นแบตเตอรี่แพ็คเหล่านี้จะพร้อมใช้งานอีกครั้ง โดยใช้เวลาสั้นกว่าเมื่อชาร์จในโหมดการชาร์จมาตรฐาน เมื่อใช้ Power Boost แบตเตอรี่แพ็คจะถูกชาร์จด้วย กระแสไฟสูงในตอนแรก ซึ่งจากนั้นจะค่อยๆ ลดลง หากแบตเตอรี่แพ็คยังคงอยู่ในเครื่องชาร์จ แบตเตอรี่แพ็คจะ ถูกชาร์จต่อไป โหมดการชาร์จมาตรฐานไทย แบตเตอรี่แพ็คจะถูกชาร์จจนถึงประมาณ 100% ของความ จุแบตเตอรี่ โหมดการชาร์จมาตรฐานคือการผสมผสานที่ดี ที่สุดของการชาร์จแบตเตอรี่แพ็คในเวลาอันรวดเร็วและเต็ม th 147 34101366060 • 1.6.22รูปแบบ โหมดการชาร์จมาตรฐานช่วยเพิ่มอายุการใช้งาน ของแบตเตอรี่แพ็ค การบำรุงรักษาและการบริการไทย การบำรุงรักษาและการทำความสะอาดไทย หากจำเป็นต้องเปลี่ยนสายไฟฟ้า ต้องส่งเครื่องให้ FEIN หรือศูนย์บริการหลังการขายที่ได้รับมอบหมายสำหรับเครื่อง มือไฟฟ้า FEIN เปลี่ยนให้ ทั้งนี้เพื่อหลีกเลี่ยงอันตราย หากมีการใช้งานบ่อย ควรทำความสะอาดสัปดาห์ละครั้ง ปฏิบัติตามหมายเหตุต่อไปนี้: – รักษาหน้าสัมผัสในรองเท้าสลิปออนให้สะอาด – ทำความสะอาดหน้าสัมผัสไฟฟ้าให้แห้งเท่านั้น – ตรวจสอบให้แน่ใจว่าไม่มีเศษโลหะปะปนเข้าไปในกล่อง

การบำรุงรักษาและการบริการลูกค้าไทย ให้ซ่อมแซม บำรุงรักษา และตรวจสอบเครื่องชาร์จโดย ช่างไฟฟ้าที่ผ่านการรับรองเท่านั้น เนื่องจากการซ่อมที่ไม่ เหมาะสมอาจส่งผลให้เกิดอันตรายร้ายแรงต่อผู้ใช้ได้ เปลี่ยนสติกเกอร์และคำเตือนบนเครื่องชาร์จในกรณีที่เสื่อม สภาพและสึกหรอ หากมีแท่นชาร์จและอุปกรณ์เสริม FEIN ที่จำเป็นต้อง ซ่อมแซม กรุณาติดต่อฝ่ายบริการลูกค้า FEIN ของคุณ คุณ สามารถค้นหาที่อยู่ได้ที่เว็ปไซต์ www.fein.com การรับประกันและการันตีไทย การรับประกันผลิตภัณฑ์มีผลบังคับใช้ตามข้อกำหนดทาง กฎหมายในประเทศที่วางจำหน่ายในตลาด นอกจากนี้ FEIN ยังให้การรับประกันตามประกาศการรับประกันของผู้ผลิต FEIN ขอบเขตของการส่งมอบผลิตภัณฑ์ของคุณอาจรวมเฉพาะ อุปกรณ์เสริมบางส่วนที่อธิบายไว้หรือแสดงไว้ในคู่มือการใช้ งานเหล่านี้ การกำจัดขยะไทย เครื่องชาร์จแบตเตอรี่ อุปกรณ์ประกอบ และหีบห่อ ต้องนำ ไปแยกประเภทวัสดุเพื่อนำกลับมาใช้ ใหม่โดยไม่ทำลายสภาพแวดล้อม อย่าทิ้งเครื่องชาร์จแบตเตอรี่ลงในขยะบ้าน! 148 th 34101366060 • 1.6.22オリジナル取扱説明書 安全上の注意事項日本語
