Produkttyp	Litiumjon-uppladdningsbart batteri
Varumärke	Fein
Modell	ProCORE 18 V
Nominell spänning	18 V
Tillgängliga kapaciteter	4,0 Ah, 8,0 Ah, 12,0 Ah
Teknik	Litiumjon
Antal celler	5 till 15 (beroende på kapacitet)
Laddningstemperaturintervall	0 °C till 45 °C
Vikt (ca.)	0,8 kg (beroende på kapacitet)
Mått (ca.)	120 x 80 x 70 mm
Laddningsnivåindikator	5 gröna lysdioder (cirka 20 % per lysdiod)
Skydd	Temperaturövervakning, skydd mot överbelastning
Kompatibilitet med laddare	FEIN AMPShare-laddare (t.ex. GAL 18V-160)
Underhåll	Rengör kontakterna torrt; undvik fukt
Säkerhet	Öppna inte, utsätt inte för vatten eller eld
Reparerbarhet	Lämna reparationen till en auktoriserad FEIN-tekniker
Garanti	Lagstadgad garanti och FEIN-tillverkargaranti
Återvinning	Kasta inte i hushållsavfall; lämna till en återvinningscentral

Vanliga frågor - ProCORE 18 V Fein

Hur laddar man batteriet ProCORE 18 V?

Sätt i batteriet i en kompatibel laddare (t.ex. GAL 18V-160) ansluten till elnätet. Laddningsprocessen startar automatiskt. Använd Power Boost-läge för snabbladdning upp till 50 %.

Vad betyder de gröna lysdioderna på batteriet?

De 5 gröna lysdioderna anger laddningsnivån. En tänd lysdiod motsvarar cirka 20 % laddning. Alla 5 lysdioder tända betyder över 95 % laddning.

Vilket är det tillåtna laddningstemperaturintervallet?

Batteriet kan laddas mellan 0 °C och 45 °C. Utanför detta intervall blockeras laddningen och den röda lysdioden tänds.

Hur använder man Power Boost-läget?

Tryck på Power Boost-knappen på laddaren före eller efter att batteriet satts i. Knappen lyser rött under snabbladdning. Ett nytt tryck återgår till normalläge.

Vad gör man om batteriet inte laddas?

Kontrollera att batteriet är korrekt isatt och att kontakterna är rena. Om den röda lysdioden blinkar är batteriet eller laddaren defekt. Kontakta ett auktoriserat FEIN-servicecenter.

Kan jag använda ett ProCORE 18 V-batteri med andra märken?

Batteriet är kompatibelt med verktyg och laddare inom FEIN AMPShare-ekosystemet och dess AMPShare-partner.

Hur förvarar man batteriet långsiktigt?

Förvara batteriet i rumstemperatur (15-25 °C) med en laddningsnivå mellan 40 och 80 %. Undvik fukt och direkt solljus.

Vad gör man om batteriet blir varmt under laddning?

Måttlig uppvärmning är normal. Laddarens fläkt kyler batteriet. Om temperaturen överstiger gränsen stoppas laddningen tillfälligt.

Hur kasserar man ett använt batteri?

Kasta inte batteriet i hushållsavfallet. Lämna det på en avsedd återvinningsstation eller i butik för återvinning.

Vad är batteriets typiska livslängd?

Livslängden beror på användningen. En märkbar minskning av drifttiden indikerar att batteriet måste bytas. Upprepade laddningscykler utan paus kan slita ut det snabbare.

BRUKSANVISNING ProCORE 18 V Fein

unngår du at barn leker med laderen.

Lad bare FEIN AMPShare Li-ion-batterier eller batterier från AMPShare-Partner med kapasitet på 2,0 Ah. Batterispenningen må stemme overens med laderens batteriladespenning. Du må ikke lade batterier som ikke er oppladbare. Annen bruk medfører fare for brann og eksplosjon.

E) Batteriets ladenivå 97–100% (etter lading med standardlademodus).

Bruk

Montering

▶ Trekk alltid støpselet ut av stikkontakten för arbeid på laderen.

Veggmontering

Forklaring av indikatoren

Det høres et kort lydsignal när ladingen av avsluttet.

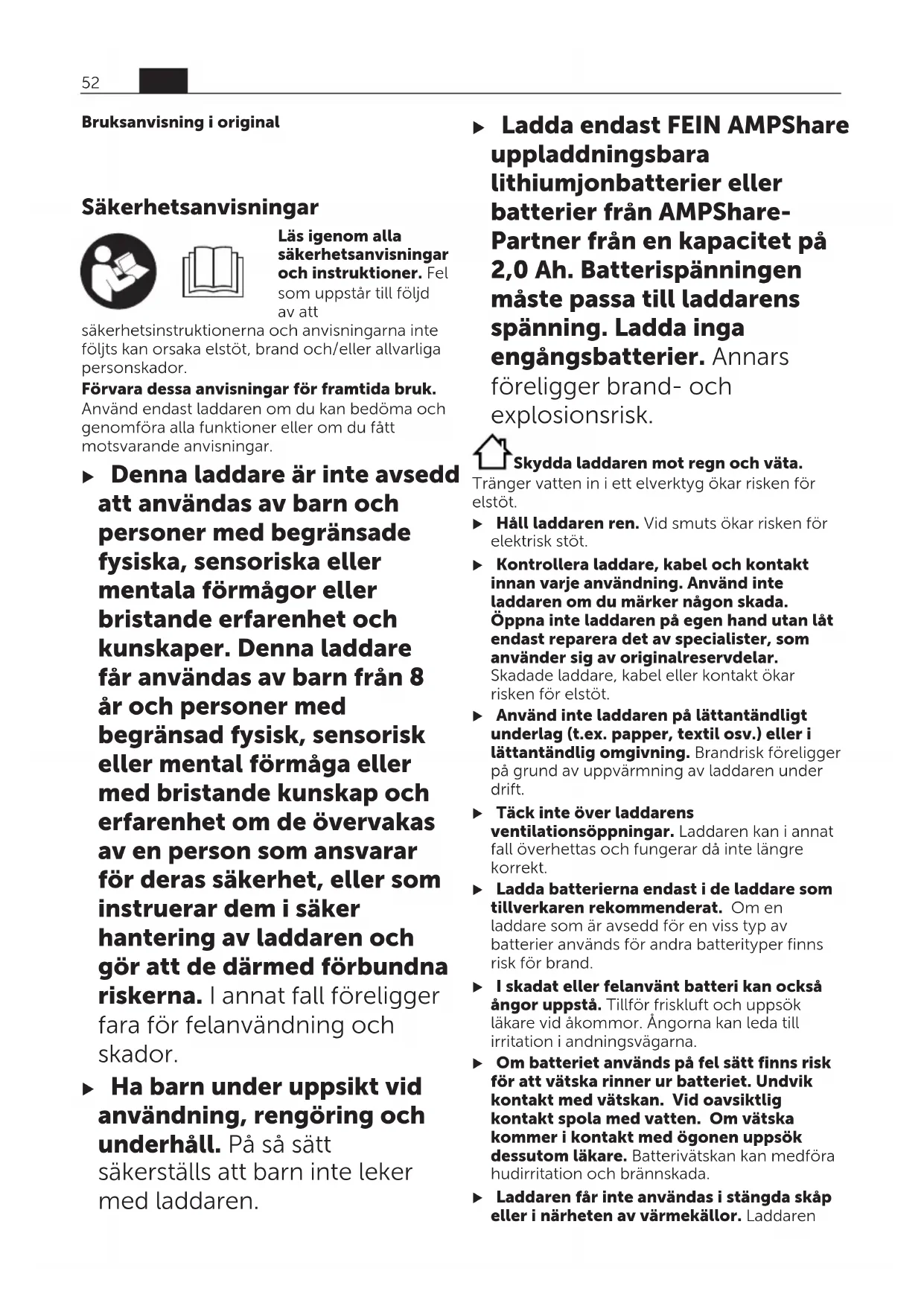

Läs igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att

säkerhetsinstruktionerna och anvisningarna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Förvara dessa anvisningar för framtida bruk.

Använd endast laddaren om du kan bedöma och genomföra alla funktioner eller om du fått motsvarande anvisningar.

Denna laddare är inte avsedd att användas av barn och personer med begränsade fysiska, sensoriska eller mentala förmågor eller bristande erfarenhet och kunskaper. Denna laddare får användas av barn från 8 år och personer med begränsad fysisk, sensorisk eller mental förmåga eller med bristande kunskap och erfarenhet om de övervakas av en person som ansvarar för deras säkerhet, eller som instruerar dem i säker hantering av laddaren och gör att de därmed förbundna riskerna. I annat fall föreligger fara för felanvändning och skador.

Ha barn under uppsikt vid användning, rengöring och underhåll. På så sätt säkerställs att barn inte leker med laddaren.

Ladda endast FEIN AMPShare uppladdningsbara lithiumjonbatterier eller batterier från AMPShare-Partner från en kapacitet på 2,0 Ah. Batterispänningen måste passa till laddarens spänning. Ladda inga engångsbatterier. Annars föreligger brand- och explosionsrisk.

Skydda laddaren mot regn och väta.

Tränger vatten in i ett elverktyg ökar risken för elstöt.

▶ Håll laddaren ren. Vid smuts ökar risken för elektrisk stöt.
- Kontrollera laddare, kabel och kontakt innan varje användning. Använd inte laddaren om du märker någon skada. Öppna inte laddaren på egen hand utan låt endast reparera det av specialister, som använder sig av originalreservdelar. Skadade laddare, kabel eller kontakt ökar risken för elstöt.
Använd inte laddaren på lättantändligt underlag (t.ex. papper, textil osv.) eller i lättantändlig omgivning. Brandrisk föreligger på grund av uppvärmning av laddaren under drift.
Täck inte över laddarens ventilationsöppningar. Laddaren kan i annat fall överhettas och fungerar då inte längre korrekt.
Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som är avsedd för en viss typ av batterier används för andra batterityper finns risk för brand.
I skadat eller felanvänt batteri kan också ångor uppstå. Tillför friskluft och uppsök läkare vid åkommor. Ångorna kan leda till irritation i andningsvägarna.
- Om batteriet används på fel sätt finns risk för att vätska rinner ur batteriet. Undvik kontakt med vätskan. Vid oavsiktlig kontakt spola med vatten. Om vätska kommer i kontakt med ögonen uppsök dessutom läkare. Batterivätskan kan medföra hudirritation och brännskada.
Laddaren får inte användas i stängda skåp eller i närheten av värmekällor. Laddaren

kan i annat fall överhettas och fungerar då inte längre korrekt.

▶ Ta ut batteriet ur laddaren och dra ut kontakten om den inte ska användas under en längre tidsperiod. Energibesparing är bra för miljön.
▶ Dra ut kontakten ur uttaget vid rengöring av laddaren. Risk för elektrisk stöt föreligger.
- Skyltar och symboler får inte skruvas eller nitas fast på laddaren. Om isoleringen skadas skyddar den inte mot elektriska stötar. Använd självhäftande etiketter istället.

Produkt- och prestandabeskrivning

Ändamålsenlig användning

Laddaren är avsedd för laddning av uppladdningsbara FEIN AMPShare lithiumjonbatterier eller batterier från AMPShares samarbetspartners.

Illustrerade komponenter

Numreringen av de avbildade komponenterna hänför sig till framställningen av laddaren på grafiksidan.

(1) Laddningsschakt
(2) Väggupphängning
(3) Grön indikering för batteristatus
(4) Knapp Power Boost

(5) Röd indikering temperaturövervakning/fel

Tekniska data

Laddare GAL 18V-160
Artikelnummer 9 26 04 337 00 0		9 26 04 339 00 0
		9 26 04 349 00 0
Batteriets laddningsspänning (automatisk spänningsregistrering)	V=	18
LaddningsströmA)	A	16
Tillåten batteritemperatur under laddning	°C	0–45
Batteri ProCORE18V...: laddningstid vid batterikapacitet, ca.A)		ca. 50 % B)/ca. 80 % C)/ca. 80 % D)/batteri laddat E)
-4,0 Ah min 9 / 21 / 32 / 51
-8,0 Ah min 15 / 26 / 32 / 51
-12,0 Ah min 22 / 36 / 36 / 55
Standardbatterier: laddningstid vid batterikapacitet, ca.A)		ca. 80 % D)/ batteri laddat E)
-4,0 Ah min 16 / 25
-5,0 Ah	min	20 / 35
Antal battericeller		5–15
Vikt enligt EPTA-Procedure 01:2014	kg	0,95
Skyddsklass		☐ / II

A) Beroende på temperatur och batterityp

B) Batteriets laddningsnivå 50 % (efter laddning med Power Boost). Batteriet kan tas ut och användas omedelbart.

C) Batteriets laddningsnivå ca. 80 % (efter laddning med Power Boost). Batteriet kan tas ut och användas omedelbart.

D) Batteriets laddningsnivå ca. 80 % (efter laddning i standardläge). Batteriet kan tas ut och användas omedelbart.

E) Batteriets laddningsnivå 97%–100% (after laddning i standardläge).

Drift

Montage

▶ Dra ur kontakten från eluttaget innan allt arbete på laddaren.

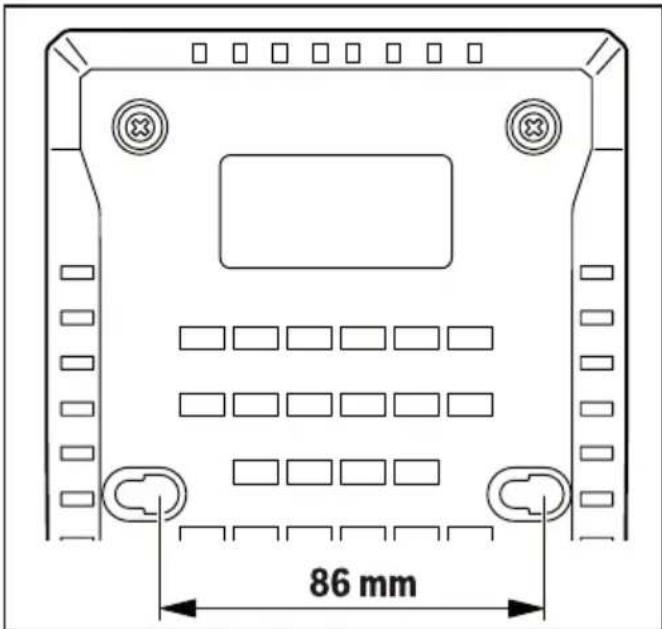

Väggmontering

Laddaren kan antingen användas stående (bordsanvändning) eller hängande på väggen. För infästning på väggen: Borra två hål som har det inbördes avständ som framgår av ritningen. Fäst laddaren med skruvar med ett runt huvud

med en diameter på min. 5 mm och max. 6,5 mm.

86 mm

Driftstart

- Kontrollera nätspänningen! Kontrollera att strömkällans spänning överensstämmer med uppgifterna på laddarens typskylt. Laddare märkta med 230 V kan även anslutas till 220 V.

Laddning

Laddningen börjar så snart laddarens nätstickkontakt sticks in i uttaget och batteriet sticks in i laddningsschaktet (1).

Genom den intelligenta laddningsmetoden identifieras batteriets laddningsstatus automatiskt och beroende på batteritemperaturen och - spänningen laddas batteriet med en optimal laddningsström.

Därigenom skonas batteriet och förblir alltid helt laddat vid förvaring i laddaren.

Grön indikering för batteristatus (3)

De 5 gröna LED-lamporna visar batteristatus under och efter laddning. En LED-lampa som lyser fast visar en batterikapacitet på ca. 20 %.

Status LED Batterikapaci	tet, ca.
De 5 LED-lamporna tändsefter varandra.	< 20 %
Den understa LED-lampanyser fast.	20 %
De 2 understa LED-lampornalyser fast.	40 %
De 3 understa LED-lampornalyser fast.	60 %

Status LED Batterikapaci	tet, ca.
De 4 understa LED-lamporna lyser fast.	80 %
De 5 LED-lamporna lyser fast. >95 %

Anmärkning: Laddning är bara möjlig när batteriets temperatur ligger inom det tillåtna laddningstemperaturintervallet, se avsnittet "Tekniska data".

Röd indikering temperaturövervakning/fel (5) Fast ljus

Det fasta röda ljuset indikerar att batteriets temperatur ligger utanför tillåtet laddningstemperaturområde, se avsnitt "Teknisk information". Så

snart det tillåtna temperaturområdet har uppnätts börjar laddningen.

Blinkande ljus

Rött blinkande ljus indikerar att batteriet eller laddaren är defekt.

Knapp Power Boost (4)

Genom att trycka på knappen Power Boost (4) aktiveras snabbladdningsläget. Detta kan ske innan batteriet sätts in eller vid insatt batteri. Knappen Power Boost (4) lyser rött under snabbladdning. Genom att trycka på knappen Power Boost återgår du till standardladdning. Efter avslutad snabbladdning (ca. 50 % batterikapacitet har uppnåtts) slocknar knappen Power Boost (4). Om batteriet sitter kvar i laddaren fortsätter det att laddas.

Signalton

Så fort laddningen är avslutad hörs en kort signal.

Fel – Orsaker och åtgärder

Orsak Åtgärd
Röd indikering temperaturövervakning/fel (5) blinkarIngen batteriladdning möjlig
Batteriet sitter inte alls eller inte korrekt	Sätt batteriet korrekt på laddaren
Batterikontakter smutsiga	Rengörbatterikontakter, t.ex. genom att flera gånger sätta in och ta ut batteriet. Byt ut batteriet vid behov
Batteri defekt Byt ut batteriet
Laddare defekt Låt ev. au	uktoriserad kundtjänst för FEIN-elverktyg kontrollera laddaren
Grön indikering för batteristatus (3) lyser inte
Laddarens kontakt ej (korrekt) isatt	Sätt in kontakten (helt och hållet) i uttaget
Uttag, nätkabel eller laddare defekt	Kontrollera nätspänningen, låt vid behov en auktoriserad serviceverkstad för FEIN el-verktyg kontrollera laddaren

Arbetsanvisningar

Är brukstiden efter uppladdning onormalt kort tyder det på att batterierna är förbrukade och måste bytas mot nya.

Vid kontinuerlig laddning eller flera laddningscykler efter varandra utan avbrott kan laddaren värmas upp. Det är dock ofarligt och tyder inte på en teknisk defekt hos laddaren.

Batterikylning (Active Air Cooling)

Den fläktstyrning, som är integrerad i laddaren övervakar de använda batteriernas temperatur. Så fort batteritemperaturen ligger över ca. 0 °C kyls batteriet av med hjälp av en fläkt. Den startade fläkten genererar ett fläktljud.

Om fläkten inte går igång är den defekt, eller så ligger batteritemperaturen på <0 °C. Därigenom kan laddningstiden förlängas.

Laddning

Läge Power Boost

Med Power Boost laddas batterierna upp till ca. 50 % batterikapacitet i snabbladdningsläge. Därmed är dessa batterier klara att användas på kortare tid än vid laddning i standardläge.

Med Power Boost laddas batteriet med hög strömförbrukning som sedan gradvis reduceras. Om batteriet sitter kvar i laddaren fortsätter det att laddas.

Standardladdning

Batteriet laddas till ca. 100 % batterikapacitet. Standardladdningsläge är den bästa kombinationen av snabb laddningstid och komplett laddning av batteriet. Standardladdningsläge optimerar batteriets livslängd.

Underhåll och service

Underhåll och rengöring

Om nätsladden för bibehållande av verktygets säkerhet måste bytas ut, ska byte ske hos FEIN eller en auktoriserad serviceverkstad för FEIN elverktyg.

Utför rengöring engång i veckan vid frekvent användning. Observera följande:

– Håll kontakterna i glidskon rena.
- Endast torrengöring av de elektriska kontakterna.
– Se till att inga metallspan tränger in i laddarens hölje.

Reparation och kundtjänst

Låt endast elektriker reparera, underhålla och kontrollera laddaren, eftersom ofackmässiga reparationer kan innebära allvarliga risker för användaren.

Byt ut etiketter och varningar på laddaren om de är slitna.

Kontakta din FEIN kundtjänst om du har laddare och tillbehör från FEIN som behöver repareras.

Adresserna finns på

www.fein.com.

Garanti

Produktgarantin gäller enligt lagstadgade regler i landet där produkten sålts. Dessutom ger FEIN en garanti motsvarande FEIN tillverkargaranti.

I produktens leveransomfattning kanske bara en del av det tillbehör som beskrivs eller illustreras i denna bruksanvisning ingår.

Avfallshantering

Laddare, tillbehör och förpackning ska omhändertas på ett miljövänligt sätt för återvinning.

Laddare får inte kastas i hushållsavfallet!

Endast för EU-länder:

Enligt EU-direktivet 2012/19/EU om avfall som utgörs av eller innehåller elektrisk och elektronisk utrustning och dess tillämpning i nationell lag ska förbrukade laddare sorteras och återvinnas separat.

Vid felaktig avfallshantering kan elektriska och elektroniska apparater orsaka skador på hälsa och miljö på grund av potentiellt farliga ämnen.
