ProCORE 18 V - Patarei Fein - Tasuta kasutusjuhend

Toote tüüp	Laetav liitiumioonaku
Kaubamärk	Fein
Mudel	ProCORE 18 V
Nimipinge	18 V
Saadaolevad mahutavused	4,0 Ah, 8,0 Ah, 12,0 Ah
Tehnoloogia	Liitiumioon
Rakkude arv	5 kuni 15 (vastavalt mahutavusele)
Laadimistemperatuuri vahemik	0 °C kuni 45 °C
Kaal (ligikaudne)	0,8 kg (vastavalt mahutavusele)
Mõõtmed (ligikaudne)	120 x 80 x 70 mm
Laetuse taseme indikaator	5 rohelist LED-i (umbes 20 % LED-i kohta)
Kaitse	Temperatuuri jälgimine, ülekoormuskaitse
Laadijate ühilduvus	FEIN AMPShare laadijad (nt GAL 18V-160)
Hooldus	Puhastage kontaktid kuivalt; vältige niiskust
Ohutus	Mitte avada, mitte kokku puutuda veega ega tulega
Parandatavus	Andke remont FEIN-i volitatud tehnikule
Garantii	Seadusjärgne garantii ja FEIN-i tootjagarantii
Ringlussevõtt	Ärge visake olmejäätmete hulka; viige kogumispunkti

Korduma kippuvad küsimused - ProCORE 18 V Fein

Kuidas laadida ProCORE 18 V akut?

Sisestage aku ühilduvasse laadijasse (nt GAL 18V-160), mis on vooluvõrku ühendatud. Laadimisprotsess käivitub automaatselt. Kiireks laadimiseks kuni 50% kasutage režiimi Power Boost.

Mida tähendavad rohelised LED-id akul?

5 rohelist LED-i näitavad laetuse taset. Üks põlev LED vastab umbes 20% laetusele. Kõik 5 LED-i põlevad, kui laetus ületab 95%.

Milline on lubatud laadimistemperatuuri vahemik?

Akut saab laadida vahemikus 0 °C kuni 45 °C. Väljaspool seda vahemikku on laadimine blokeeritud ja punane LED süttib.

Kuidas kasutada Power Boost režiimi?

Vajutage laadija Power Boost nuppu enne või pärast aku sisestamist. Kiire laadimise ajal süttib nupp punaselt. Uuesti vajutamine naaseb tavarežiimi.

Mida teha, kui aku ei laadi?

Kontrollige, et aku on õigesti sisestatud ja kontaktid puhtad. Kui punane LED vilgub, on aku või laadija rikkis. Võtke ühendust FEIN-i volitatud hoolduskeskusega.

Kas ma saan kasutada ProCORE 18 V akut teiste kaubamärkidega?

Aku ühildub FEIN AMPShare ökosüsteemi ja selle AMPShare partnerite tööriistade ja laadijatega.

Kuidas akut pikaajaliselt säilitada?

Hoidke akut toatemperatuuril (15–25 °C) laetustasemega 40–80%. Vältige niiskust ja otsest päikesevalgust.

Mida teha, kui aku laadimise ajal kuumeneb?

Mõõdukas soojenemine on normaalne. Laadija ventilaator jahutab akut. Kui temperatuur ületab piiri, lõpetab laadimine ajutiselt.

Kuidas kasutatud akut utiliseerida?

Ärge visake akut olmejäätmete hulka. Viige see selleks ettenähtud kogumispunkti või poodi ringlussevõtuks.

Milline on aku tüüpiline eluiga?

Eluiga sõltub kasutusest. Märgatav tööaja vähenemine viitab sellele, et aku tuleb välja vahetada. Korduvad laadimistsüklid ilma pausita võivad seda kiiremini kulutada.

KASUTUSJUHEND ProCORE 18 V Fein

Algupärane kasutusjuhend

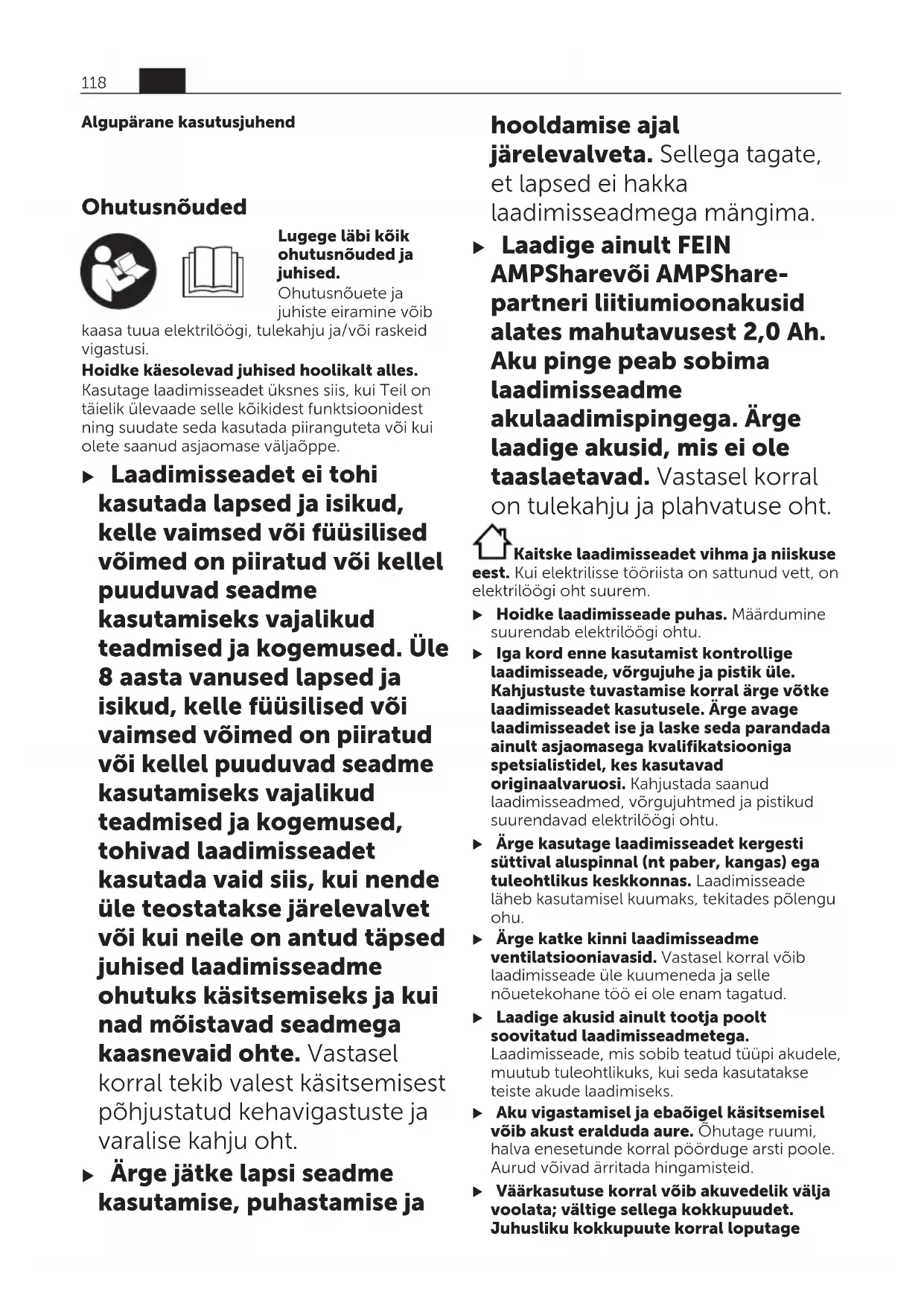

Ohutusnõuded

Lugege läbi köik ohutusnõuded ja juhised.

Ohutusnõuete ja juhiste eiramine võib

kaasa tuua elektrilöögi, tulekahju ja/või raskeid vigastusi.

Hoidke käesolevad juhised hoolikalt alles.

Kasutage laadimisseadet üksnes siis, kui Teil on täielik ülevaade selle köikidest funktsioonidest ning suudate seda kasutada piiranguteta või kui olete saanud asjaomase väljaõppe.

▶ Laadimisseadet ei tohi kasutada lapsed ja isikud, kelle vaimsised või füüsilised võimed on piiratud või kellel puuduvad seadme kasutamiseks vajalikud teadmised ja kogemused. Üle 8 aasta vanused lapsed ja isikud, kelle füüsilised või vaimsised võimed on piiratud või kellel puuduvad seadme kasutamiseks vajalikud teadmised ja kogemused, tohivad laadimisseadet kasutada vaid siis, kui nende üle teostatakse järelevalvet või kui neile on antud täpsed juhised laadimisseadme ohutuks käsitsemiseks ja kui nad möistavad seadmega kaasnevaid ohte. Vastasel korral tekib valest käsitsemisest põhjustatud kehavigastuste ja varalise kahju oht.

- Ärge jätke lapsi seadme kasutamise, puhastamise ja

hooldamise ajal järelevalveta. Sellega tagate, et lapsed ei hakka laadimisseadmega mängima.

▶ Laadige ainult FEIN AMPSharevõi AMPShare-partneri liitiumioonakusid alates mahutavusest 2,0 Ah. Aku pinge peab sobima laadimisseadme akulaadimispingega. Ärge laadige akusid, mis ei ole taaslaetavad. Vastasel korral on tulekahju ja plahvatuse oht

Kaitske laadimisseadet vihma ja niiskuse

eest. Kui elektrilisse tööriista on sattunud vett, on elektrilöögi oht suurem.

▶ Hoidke laadimisseade puhas. Määrdumine suurendab elektrilöögi ohtu.
Iga kord enne kasutamist kontrollige laadimisseade, võrgujuhe ja pistik üle. Kahjustuste tuvastamise korral ärge võtke laadimisseadet kasutusele. Ärge avage laadimisseadet ise ja laske seda parandada ainult asjaomasega kvalifikatsiooniga spetsialistidel, kes kasutavad originaalvaruosi. Kahjustada saanud laadimisseadmed, võrgujuhtmed ja pistikud suurendavad elektrilöögi ohtu.

- Ärge kasutage laadimisseadet kergesti süttival aluspinnal (nt paber, kangas) ega tuleohtlikus keskkonnas. Laadimisseade läheb kasutamisel kuumaks, tekitades põlengu ohu.

- Ärge katke kinni laadimisseadme ventilatsiooniavasid. Vastasel korral võib laadimisseade üle kuumeneda ja selle nõuetekohane töö ei ole enam tagatud.

▶ Laadige akusid ainult tootja poolt soovitatud laadimisseadmetega. Laadimisseade, mis sobib teatud tüüpi akudele, muutub tuleohtlikuks, kui seda kasutatakse teiste akude laadimiseks.

Aku vigastamisel ja ebaõigel käsitsemisel võib akust eralduda aure. Öhutage ruumi, halva enesetunde korral pöörduge arsti poole. Aurud võivad ärritada hingamisteid.

Väärkasutuse korral vöib akuvedelik välja voolata; vältige sellega kokkupuudet. Juhusliku kokkupuute korral loputage

kahjustatud kohta veega. Kui vedelik satub silma, pöörduge lisaks arsti poole.

Väljavoolav akuvedelik võib põhjustada nahaärritusi või põletusi.

- Ärge kasutage laadimisseadet suletud kappides või soojusallikate läheduses.

Vastasel korral võib laadimisseade üle kuumeneda ja selle nõuetekohane töö ei ole enam tagatud.

Kui laadimisseadet pikemat aega ei kasutata, eemaldage aku laadimisseadmest ja tömmake vörgupistik välja. Energia säästmine on keskkonnahoidlik.

▶ Puhastustöödeks tömmake laadimisseadme vörgupistik pistikupesast välja. On elektrilöögioht.

- Ärge kruvige ega neetige laadimisseadmele mitte mingeid silte või tähiseid. Vigastatud

isolatsioon ei kaitse elektrilöögi eest. Kasutage selle asemel kleebitavaid silte.

Toote kirjeldus ja kasutusjuhend

Nõuetekohane kasutamine

Laadimisseade on ette nähtud taaslaetavate FEIN AMPShare või AMPShare-partnerite Li-Ion-akude laadimiseks.

Kujutatud komponendid

Seadme osade numeratsiooni aluseks on jooniste leheküljel toodud joonised.

(1) Laadimispesa
(2) Seinakinnitus
(3) Roheline aku laetuse taseme näidik
(4) Power Boost nupp
(5) Punane temperatuurikontrolli/vea näidik

Tehnilised andmed

Akulaadija GAL 18V-160
Tootenumber 9 26 04 337 00 0		9 26 04 339 00 0
		9 26 04 349 00 0
Aku laadimispinge (pinge automaatne tuvastamine) V 18	=
Laadimisvool ^A)	A	16
Aku lubatud temperatuur laadimisel	°C	0–45
ProCORE18V... akud: laadimisaeg aku mahtuvusel u ^A)		u 50% ^B) / u 80% ^C) / u 80% ^D) / aku on laetud ^E)
-4,0 Ah min 9 / 21 / 32 / 51
-8,0 Ah min 15 / 26 / 32 / 51
-12,0 Ah min 22 / 36 / 36 / 55
Standardsed akud: laadimisaeg aku mahtuvusel u ^A)		u 80% ^D) / aku on laetud ^E)
-4,0 Ah min	16 / 25
-5,0 Ah	min	20 / 35
Akuelementide arv		5–15
Kaal EPTA-Procedure 01:2014 järgi	kg	0,95
Kaitseklass		☐/II

A) oleneb temperatuurist ja aku tüübist

B) Aku laetuse tase 50% (Power Boostiga laadimise järel). Aku võib koheseks kasutamiseks välja võtta.

C) Aku laetuse tase u 80% (Power Boostiga laadimise järel). Aku võib koheseks kasutamiseks välja võtta.

D) Aku laetuse tase u 80% (standardse laadimisviisiga laadimise järel). Aku võib koheseks kasutamiseks välja võtta.

E) Aku laetuse tase 97% – 100% (standardse laadimisviisiga laadimise järel).

Kasutus

Paigaldus

▶ Enne igasuguste tööde teostamist laadija juures tömmake vörgupistik pistikupesast välja.

Seinale kinnitamine

Laadimisseadet saab kasutada seinale püstiasendis (lauatöö/desktop use) või rippuvas asendis kinnitatult.

Seinale kinnitamiseks: puurige kaks auku vastavalt joonisele.

Kinnitamiseks kasutage ümarpeakruvisid läbimõõduga 5 mm kuni 6,5 mm.

86 mm

Seadme kasutuselevött

Pöörake tähelepanu vörgupingele!

Võrgupinge peab ühtima laadimisseadme andmesildile märgitud pingega. Andmesildil toodud 230 V seadmeid võib kasutada ka 220 V võrgupinge korral.

Laadimisprotsess

Laadimine algab niipea, kui laadimisseadme vörgupistik on ühendatud pistikupessa ja aku viidud laadimispessa (1).

Intelligentne laadimine tuvastab aku laetuse astme automaatselt ja akut laetakse sõltuvalt aku temperatuurist ja pingest optimaalse laadimisvooluga.

See säästab akut ja aku jääb laadimisseadmes alati täielikult laetuks.

Näitude tähendus

Roheline aku laetuse taseme näit (3)

5 rohelist LEDi näitavad aku laetuse taset laadimistoimingu ajal ja pärast seda. Üks pidevalt põlev LED näitab aku mahtuvust u 20%.

Oleku LED Aku	mahtuvus, u
5 LEDi süttivad üksteise järel. <20%
Alumine LED põleb pidevalt. 20%
2 alumist LEDi põlevad pidevalt.	40%
3 alumist LEDi põlevad pidevalt.	60%
4 alumist LEDi põlevad pidevalt.	80%
5 alumist LEDi põlevad pidevalt.	>95%

Märkus: Laadimine on võimalik vaid siis, kui aku temperatuur on lubatud vahemikus, vt punkti „Tehnilised andmed“.

Punane näit temperatuurikontroll/viga (5) Pidev tuli

Pidevalt põlev punane tuli tähendab, et aku temperatuur on väljaspool lubatud laadimistemperatuuri vahemikku, vt lõiku „Tehnilised

andmed". Laadimine algab niipea, kui aku temperatuur on ettenähtud vahemikus.

Vilkuv tuli

Punane vilkuv tuli annab märku, et aku või laadimisseade on vigane.

Power Boosti nupp (4)

Power Boosti nupu (4) vajutamisega aktiveeritakse kiirlaadimisviis. See võib toimuda enne aku sisseasetamist või sees oleva aku korral. Power Boosti nupp (4) põleb kiirlaadimise ajal punaselt. Power Boosti nupu uue vajutusega pöördute jälle tagasi standardsesse laadimisviisi. Kiirlaadimise lõpetamise järel (saavutatud on u 50% aku mahtuvusest) kustub Power Boosti nupp (4). Kui aku jääb laadimisseadmesse, laetakse seda edasi.

Signaalheli

Niipea kui laadimistsükkel on löpetatud, järgneb lühike signaalheli.

Vead – põhjused ja kõrvaldamine

Põhjus Kõrvaldamine
Punane näit temperatuurikontroll/viga (5) vilgubLaadimine ei ole võimalik
Aku ei ole laadimisseadmesse (õigesti) asetatud	Asetage aku laadimisseadmesse õigesti
Aku kontaktid on määrdunud	Puhastage aku kontaktid, selleks pange aku mitu korda laadimisseadmesse ja eemaldage sealt, vajaduse korral vahetage aku
Aku on defektne Vahetage aku
Laadimisseade on defektne	Laske laadimisseade vajadusel FEIN-elektriliste tööriistade autoriseeritud klienditeeninduses kontrollida
Roheline aku laetuse taseme näidik (3) ei põle
Laadimisseadme võrgupistik ei ole (õigesti) ühendatud	Lükake võrgupistik (lõpuni) pistikupessa
Pistikupesa, võrgukaabel või laadimisseade on defektne	Kontrollige võrgupinget, vajadusel laske laadimisseadet FEINelektriliste tööriistade autoriseeritud klienditeeninduses kontrollida

Tööjuhised

Oluliselt lühenenud kasutusaeg pärast laadimist näitab, et aku on muutunud kasutuskölbmatuks ja tuleb välja vahetada.

Pideva või mitme üksteisele järgneva laadimistsükli puhul võib laadimisseade soojeneda. See ei ole problemaatiline ega viita laadimisseadme tehnilisele defektile.

Aku jahutus (Active Air Cooling)

Laadimisseadmesse integreeritud ventilaatorikontroll jälgib sissepandud aku temperatuuri. Niipea kui aku temperatuur on üle 0 °C, jahutatakse akut ventilaatoriga. Sisselülitatud ventilaator tekitab ventileerimisele iseloomulikku müra.

Kui ventilaator ei tööta, on ta vigane või on aku temperatuur <0 °C. Seetõttu võib laadimisaeg pikeneda.

Laadimistoiming

Power Boost režiim

Power Boost laetakse akusid kiirlaadimisega kuni u 50%-ni aku mahtuvusest. Nii on need akud lühema ajaga kui standardrežiimis laadides jälle kasutuskõlbulikud.

Power Boost laetakse akut alguses suure laadimisvooluga, mida seejärel sammhaaval vähendatakse.

Kui aku jääb laadimisseadmesse, laetakse seda edasi.

Standardne laadimislaad

Akut laetakse kuni u 100%-ni aku mahtuvusest. Standardne laadimislaad on parim kombinatsioon lühikesest laadimisajast ja aku täielikust täislaadimisest. Standardne laadimisrežiim optimeerib aku kasutusiga.

Hooldus ja korrashoid

Hooldus ja puhastus

Kui on vaja vahetada ühendusjuhet, laske seda ohutuskaalutlustel teha FEIN-il või FEIN-i elektriliste tööriistade volitatud klienditeenindusel.

Sagedasel kasutamisel puhastage kord nädalas. Järgige sealjuures järgmisi suuniseid:

– Hoidke kinnituskinga kontaktid puhtad.
- Puhastage elektrilisi kontakte ainult kuivalt.
– Jälgige, et laadimisseame korpusesse ei tungiks metallilaastusid.

Korrashoid ja klienditeenindus

Laske laadimisseadet põhimõtteliselt remontida, hooldada ja kontrollida ainult elektriala spetsialistil, sest asjatundmatu remondi tõttu võivad tekkida tõsised ohud kasutajale.

Vananemise ja kulumise korral uuendage laadimisseadmel kleebiseid ja hoiatavaid juhiseid.

Pöörduge palun remontivajavate FEIN laadimisseadmete ja lisavarustusega oma FEIN klienditeenindusse. Aadressi leiate Internetist

www.fein.com alt.

Tagatised ja garantii

Toote garantii kehtib vastavalt siseriiklikult kehtivale korrale kasutuselevõturiigis. Lisaks kehtib FEINi tootja-garantiideklaratsioon kohane FEINi garantii.

Teie toote tarnemaht võib sisaldada ka ainult osa selles kasutusjuhendis kirjeldatud ja lisavarustusest.

Kasutuskölbmatuks muutunud seadmete käitlus

Akulaadimisseadmed, lisatarvikud ja pakendid tuleb keskkonnasäästlikult utiliseerida.

Ärge visake kasutusressursi ammendanud elektrilisi tööriistu olmejäätmete hulka!

Üksnes EL liikmesriikidele:

Vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2012/19/EL elektri- ja elektroonikaseadmete jäätmete kohta ning direktiivi ülevõtvatele riiklikele õigusaktidele tuleb kasutuskõlbmatuks muutunud elektrilised tööriistad eraldi kokku koguda ja keskkonnasäästlikult korduskasutada või ringlusse võtta.

Vale jäätmekäitluse korral võivad vanad elektri- ja elektroonikaseadmed, milles sisaldub kahjulikke aineid, kahjustada keskkonda ja inimeste tervist.
