| Tipo de producto | Batería recargable de iones de litio |
| Marca | Fein |
| Modelo | ProCORE 18 V |
| Tensión nominal | 18 V |
| Capacidades disponibles | 4,0 Ah, 8,0 Ah, 12,0 Ah |
| Tecnología | Iones de litio |
| Número de celdas | 5 a 15 (según capacidad) |
| Rango de temperatura de carga | 0 °C a 45 °C |
| Peso (aprox.) | 0,8 kg (según capacidad) |
| Dimensiones (aprox.) | 120 x 80 x 70 mm |
| Indicador de nivel de carga | 5 LED verdes (aproximadamente 20 % por LED) |
| Protección | Supervisión de temperatura, protección contra sobrecargas |
| Compatibilidad con cargadores | Cargadores FEIN AMPShare (ej. GAL 18V-160) |
| Mantenimiento | Limpiar los contactos en seco; evitar la humedad |
| Seguridad | No abrir, no exponer al agua o al fuego |
| Reparabilidad | Confiar la reparación a un técnico autorizado FEIN |
| Garantía | Garantía legal y garantía del fabricante FEIN |
| Reciclaje | No desechar con la basura doméstica; llevar a un punto de recogida |
Preguntas frecuentes - ProCORE 18 V Fein
Preguntas de los usuarios sobre ProCORE 18 V Fein
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Batería en formato PDF gratis! Encuentra tus instrucciones ProCORE 18 V - Fein y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. ProCORE 18 V de la marca Fein.
MANUAL DE USUARIO ProCORE 18 V Fein

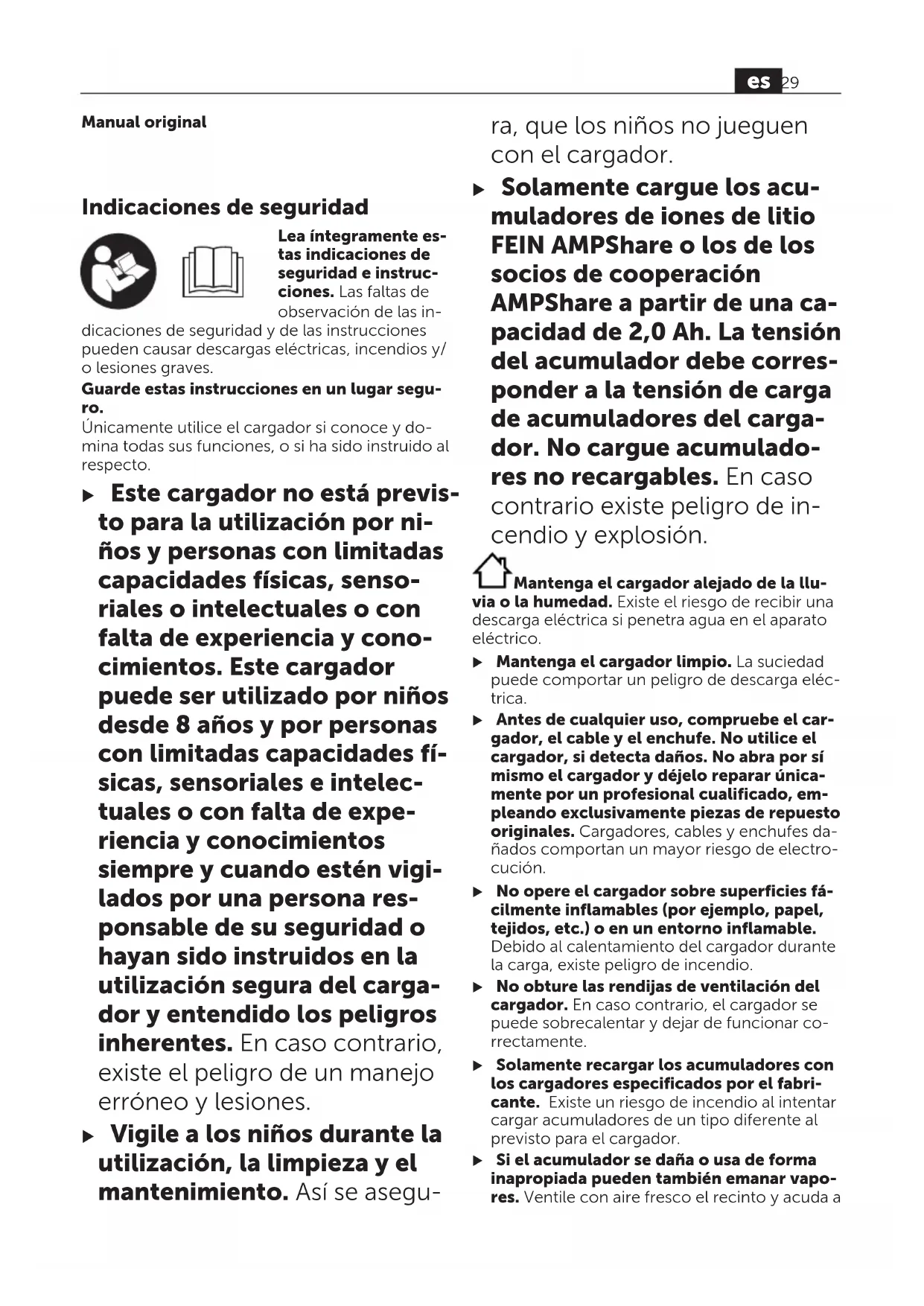

Indicaciones de seguridad
Lea íntegramente estas indicaciones de seguridad e instrucciones. Las faltas de observación de las in-
dicaciones de seguridad y de las instrucciones pueden causar descargas eléctricas, incendios y/o lesiones graves.
Guarde estas instrucciones en un lugar seguro.
Únicamente utilice el cargador si conoce y domina todas sus funciones, o si ha sido instruido al respecto.
Este cargador no está previsto para la utilización por niños y personas con limitadas capacidades físicas, sensoriales o intelectuales o con falta de experiencia y conocimientos. Este cargador puede ser utilizado por niños desde 8 años y por personas con limitadas capacidades físicas, sensoriales e intelectuales o con falta de experiencia y conocimientos siempre y cuando estén vigilados por una persona responsable de su seguridad o hayan sido instruidos en la utilización segura del cargador y entendido los peligros inherentes. En caso contrario, existe el peligro de un manejo erróneo y lesiones.
- Vigile a los niños durante la utilización, la limpieza y el mantenimiento. Así se asegu-
ra, que los niños no jueguen con el cargador.
- Solamente cargue los acumuladores de iones de litio FEIN AMPShare o los de los socios de cooperación AMPShare a partir de una capacidad de 2,0 Ah. La tensión del acumulador debe corresponder a la tensión de carga de acumuladores del cargador. No cargue acumuladores no recargables. En caso contrario existe peligro de incendio y explosión.
Mantenga el cargador alejado de la lluvia o la humedad. Existe el riesgo de recibir una descarga eléctrica si penetra agua en el aparato eléctrico.
Mantenga el cargador limpio. La suciedad puede comportar un peligro de descarga eléctrica.
Antes de cualquier uso, compruebe el cargador, el cable y el enchufe. No utilice el cargador, si detecta daños. No abra por sí mismo el cargador y déjelo reparar únicamente por un profesional cualificado, empleando exclusivamente piezas de repuesto originales. Cargadores, cables y enchufes dañados comportan un mayor riesgo de electrocución.
No opere el cargador sobre superficies fácilmente inflamables (por ejemplo, papel, tejidos, etc.) o en un entorno inflamable. Debido al calentamiento del cargador durante la carga, existe peligro de incendio.
No obture las rendijas de ventilación del cargador. En caso contrario, el cargador se puede sobrecalentar y dejar de funcionar correctamente.
▶ Solamente recargar los acumuladores con los cargadores especificados por el fabricante. Existe un riesgo de incendio al intentar cargar acumuladores de un tipo diferente al previsto para el cargador.
▶ Si el acumulador se daña o usa de forma inapropiada pueden también emanar vapores. Ventile con aire fresco el recinto y acuda a
un médico si nota alguna molestia. Los vapores pueden llegar a irritar las vías respiratorias.
La utilización inadecuada del acumulador puede provocar fugas de líquido. Evite el contacto con él. En caso de un contacto accidental, enjuagar el área afectada con abundante agua. En caso de un contacto con los ojos, recurra además inmediata-mente a ayuda médica. El líquido del acumulador puede irritar la piel o producir quemaduras.
No utilice el cargador en armarios cerrados o cerca de fuentes de calor. En caso contrario, el cargador se puede sobrecalentar y dejar de funcionar correctamente.
En caso de no utilizar el acumulador durante un tiempo prolongado, retírelo del cargador y extraiga el enchufe de la red. El ahorro de energía protege el medio ambiente.
▶ Retire el enchufe de red del cargador de la caja de enchufe durante los trabajos de limpieza. Existe un riesgo de descarga eléctrica.
▶ No atornille ni remache ningún rótulo o marca en el cargador. Un aislamiento dañado
no proporciona protección contra las descargas eléctricas. Utilice rótulos adhesivos en su lugar.
Descripción del producto y servicio
Utilización reglamentaria
El cargador está diseñado para cargar acumuladores recargables de iones de litio FEIN AMPShare o los de AMPShare-Partner.
Componentes principales
La numeración de los componentes está referida a la imagen del cargador en la página ilustrada.
(1) Compartimiento de carga
(2) Montaje en la pared
(3) Indicador del estado de carga del acumulador verde
(4) Tecla Power Boost (aumento de potencia)
(5) Indicador rojo de sistema de control de temperatura/avería
Datos técnicos
| Cargador GAL 18V-160 | ||
| Número de articulo 9 26 04 337 00 0 | 9 26 04 339 00 0 | |
| 9 26 04 349 00 0 | ||
| Tensión de carga del acumulador (detección automática de tensión) | V= | 18 |
| Corriente de carga^A) | A | 16 |
| Temperatura admisible del acumulador durante la carga | °C | 0–45 |
| Acumuladores ProCORE18V...: Tiempo de carga con una capacidad del acumulador de aprox.^A) | aprox. 50 % ^B) / aprox. 80 % ^C) / aprox. 80 % ^D) / acumulador cargado^E) | |
| -4,0 Ah min 9 / 21 / 32 / 51 | ||
| -8,0 Ah min 15 / 26 / 32 / 51 | ||
| -12,0 Ah min 22 / 36 / 36 / 55 | ||
| Acumuladores estándar: Tiempo de carga con una capacidad del acumulador de, aprox.^A) | aprox. 80 % ^D) / acumulador cargado^E) | |
| -4,0 Ah min 16 / 25 | ||
| -5,0 Ah | min | 20 / 35 |
| N.° de celdas del acumulador | 5–15 | |
| Peso según EPTA-Procedure 01:2014 | kg | 0,95 |
Cargador GAL 18V-160
Clase de protección
A) dependiente de la temperatura y del tipo de acumulador
B) Estado de carga del acumulador de 50% (tras carga con Power Boost). El acumulador se puede tomar para el uso inmediato.
C) Estado de carga del acumulador de aprox. 80% (tras carga con Power Boost). El acumulador se puede tomar para el uso inmediato.
D) Estado de carga del acumulador de aprox. 80% (tras carga con modalidad de carga estándar). El acumulador se puede tomar para el uso inmediato.
E) Estado de carga del acumulador de 97% - 100% (tras carga con modalidad de carga estándar).
Operación
Montaje
▶ Antes de cualquier manipulación en el cargador, sacar el enchufe de red de la toma de corriente.

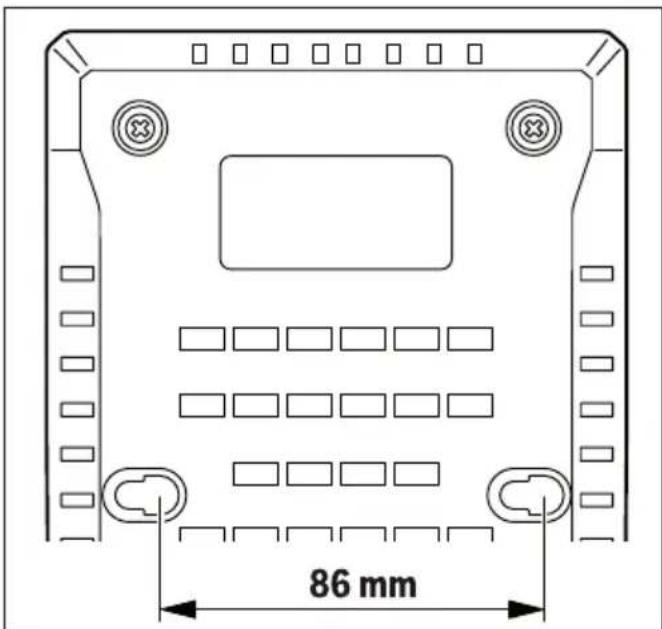

Montaje en la pared
El cargador se puede utilizar en posición vertical (uso de escritorio/desktop use) o colgado en la pared.
Para la fijación en la pared: aplique dos agujeros en la distancia según el dibujo.
Utilice para la fijación tornillos con cabeza re- donda con un diámetro de como 5 mm hasta como máx. 6,5 mm.
¡Observe la tensión de red! La tensión de alimentación deberá coincidir con aquella indicada en la placa de características del cargador. Los cargadores marcados con 230 V pueden funcionar también a 220 V.
Proceso de carga
El proceso de carga comienza tan pronto como el enchufe de red del cargador se enchufa en la caja de enchufe y el acumulador se encaja en el compartimiento de carga (1).
Gracias al inteligente procedimiento de carga utilizado, el estado de carga del acumulador es detectado automáticamente, y es recargado con la corriente de carga óptima de acuerdo a su temperatura y tensión.
Con ello se protege al acumulador, el cual se mantiene siempre completamente cargado, al conservarlo en el cargador.
Significado de los indicadores
Indicador del estado de carga del acumulador verde (3)
Los 5 LEDs verdes indican el estado de carga del acumulador durante y tras el proceso de carga. Un LED permanentemente iluminado indica una
capacidad del acumulador de aprox. 20 %.
| Estado LED Capacidad | del acumulador, aprox. |
| Los 5 LEDs se iluminan uno tras otro. | < 20 % |
| El LED inferior se ilumina permanentemente. | 20 % |
| Los 2 LEDs inferiores se iluminan permanentemente. | 40 % |
| Los 3 LEDs inferiores se iluminan permanentemente. | 60 % |
| Los 4 LEDs inferiores se iluminan permanentemente. | 80 % |
| Los 5 LEDs inferiores se iluminan permanentemente. | >95 % |
Indicación: El proceso de carga rápida sólo es posible, si la temperatura del acumulador se encuentra en el margen de temperatura de carga admisible, véase capítulo "Datos técnicos".
Indicador rojo de sistema de control de temperatura/avería (5)
luz permanente
La luz permanente roja señaliza, que la temperatura del acumulador se encuentra fuera del margen de temperatura de carga admisible, véase capi-
tulo "Datos técnicos". Tan pronto se ha alcanzado el margen de temperatura admisible, comienza el proceso de carga.
Luz intermitente
La luz intermitente roja señaliza, que el acumulador o el cargador está averiado.
Tecla Power Boost (aumento de potencia) (4)
Presionando la tecla Power Boost (4) se activa el modo de carga rápida. Esto puede tener lugar antes de encajar el acumulador o con el acumulador encajado. La tecla Power Boost (4) se ilumina de color rojo durante la carga rápida. Presionando nuevamente la tecla Power Boost se vuelve de nuevo al modo de carga estándar. Tras la finalización de la carga rápida (al alcanzar aprox. 50% de la capacidad del acumulador) se apaga la tecla Power Boost (4). Si el acumulador permanece en el cargador, se sigue cargando.
Tono de señal
Tan pronto como se completa el ciclo de carga, se emite una breve señal acústica.
Fallos - Causas y remedio
| Causa Remedio | |
| Indicador rojo de sistema de control de temperatura/avería (5) parpadeaNo es posible realizar el proceso de carga | |
| Acumulador sin colo-car o mal colocado | Asentar correctamente el acumulador sobre el cargador |
| Contactos sucios del acumulador | Limpiar los contactos del acumulador; p. ej. metiéndolo y sacándolo repetidamente, o bien, sustituir el acumulador |
| Acumulador defectuo-so | Sustituir el acumulador |
| Cargador averiado Si fue | se preciso, acuda a un servicio técnico autorizado para herramientas eléctricas FEIN para hacer revisar el cargador |
| Indicador verde del estado de carga del acumulador (3) no se enciende | |
| El enchufe de red del cargador no está (correctamente) conectado | Introducir (completamente) el enchufe en la toma de corriente |
| Causa Remedio | |
| Toma de corriente, cable de red o cargador defectuoso | Verificar la tensión de la red; en caso dado, dejar comprobar el cargador por un servicio técnico autorizado para FEIN |
Instrucciones para la operación
Si después de una recarga, el tiempo de funcionamiento del acumulador fuese muy reducido, ello es señal de que éste está agotado y deberá sustituirse.
En caso de efectuar recargas continuas o muy seguidas puede que llegue a calentarse el cargador. Sin embargo, esto no tiene inconvenientes y no indica un defecto técnico del cargador.
Refrigeración del acumulador (Active Air Cooling)
La regulación del ventilador integrada en el cargador vigila la temperatura del acumulador colocado. Tan pronto como la temperatura del acumulador supera aprox. 0 °C, el acumulador se refrigera por medio de un ventilador. El ventilador conectado genera en ello un ruido de ventilación.
Si no funciona el ventilador, está averiado o la temperatura del acumulador es <0 °C. En virtud a ello se puede prolongar el tiempo de carga.
Método de carga
Modo Power Boost
Con Power Boost, los acumuladores se cargan en modo de carga rápida hasta aprox. el 50 % de la capacidad del acumulador. Estos acumuladores están así listos para usar en menos tiempo que cuando se carga en modo de carga estándar.
Con Power Boost, el acumulador se carga inicialmente con una alta corriente de carga, que luego se reduce gradualmente.
Si el acumulador permanece en el cargador, se sigue cargando.
Modo de carga estándar
El acumulador se carga hasta aprox. el 100 % de la capacidad del acumulador. El modo de carga estándar es la mejor combinación de tiempo de carga rápida y carga completa del acumulador. El modo de carga estándar optimiza la vida útil del acumulador.
Mantenimiento y servicio
Mantenimiento y limpieza
Si es necesario reemplazar el cable de conexión, entonces esto debe ser realizado por FEIN o por un servicio técnico autorizado para herramientas eléctricas FEIN, para evitar riesgos de seguridad.
En caso de un uso frecuente, realice una limpieza semanalmente. Observe al respecto las siguientes indicaciones:
- Mantenga limpios los contactos en el terminal enchufable.
- Limpie los contactos eléctricos sólo en seco.
- Asegúrese de que no entren virutas metálicas en la carcasa del cargador.
Mantenimiento y servicio de atención al cliente
Encargue siempre la reparación, el mantenimiento y la revisión del cargador únicamente a técnicos electricistas cualificados, ya que una reparación inadecuada puede generar peligros considerables para el usuario.
Renueve las etiquetas y las indicaciones de advertencia del cargador según su envejecimiento y desgaste.
Por favor, diríjase a su servicio de atención al cliente de FEIN con los cargadores y accesorios de FEIN que necesiten reparación. La dirección la puede encontrar en el internet bajo
www.fein.com.
Prestación de garantía y garantía
La prestación de garantía del producto se aplica de acuerdo con la normativa legal del país donde se comercializa el producto. Además, FEIN ofrece una garantía de acuerdo con la declaración de garantía de fabricante FEIN.
En el volumen de suministro de su producto también pueden incluirse sólo algunos de los accesorios descritos o ilustrados en estas instrucciones de servicio.
Eliminación
Los cargadores, accesorios y embalajes deberán someterse a un proceso de recuperación que respete el medio ambiente.
¡No arroje los cargadores a la basura!
Sólo para los países de la UE:
Conforme a la Directiva Europea 2012/19/UE sobre aparatos eléctricos y electrónicos inservibles, tras su transposición en ley nacional, deberán coleccionarse por separado los cargadores para ser sometidas a un reciclaje ecológico.
En el caso de una eliminación inadecuada, los aparatos eléctricos y electrónicos pueden tener efectos nocivos para el medio ambiente y la salud humana debido a la posible presencia de sustancias peligrosas.
