| Terméktípus | Szennyvízszivattyú |
| Márka | Kärcher |
| Modell | SP 16.000 Dirt |
| Kategória | Szivattyú |
| Tápfeszültség | 230-240 V / 50 Hz |
| Felvett teljesítmény | 550 W |
| Max. átfolyás | 16 000 l/h |
| Max. nyomás | 0,08 MPa (0,8 bar) |
| Max. szállítási magasság | 8 m |
| Max. bemerülési mélység | 7 m |
| Folyadék hőmérséklet | 5 °C - 35 °C |
| Max. szemcseméret | 20 mm |
| Min. folyadékmagasság (kézi módban) | 60 mm |
| Maradék folyadékmagasság | 25 mm |
| Tömeg (tartozékok nélkül) | 4,9 kg |
| Funkciók | Automatikus és kézi üzemmód, úszókapcsoló, automatikus légtelenítés |
| Biztonság | Hővédelem, automatikus leállítás úszóval |
| Karbantartás | Használat után tiszta vízzel öblítés, külső tisztítás |
| Pótalkatrészek | Elérhetők a www.kaercher.com weboldalon |
| Javíthatóság | Hivatalos vevőszolgálat által |
| Garancia | Az értékesítési ország feltételei szerint (lásd a használati utasítást) |
Gyakran ismételt kérdések - SP 16.000 Dirt Kärcher
Felhasználói kérdések a következőről SP 16.000 Dirt Kärcher
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Szivattyú PDF formátumban ingyenesen! Találja meg kézikönyvét SP 16.000 Dirt - Kärcher és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. SP 16.000 Dirt márka Kärcher.
HASZNÁLATI ÚTMUTATÓ SP 16.000 Dirt Kärcher
Tél. : +49 7195 14-0
Általános utasítások 70
A rendeltetésszerű használat 70
Veszélyfokozat 70
Környezetvédelem.... 70
Tartozékok és pótalkatrészek 70
Szállított tartozékok 70
Garancia....71
A készülék leírása 71
Üzembe helyezés.... 71
Üzemeltetés 71
Ápolás és karbantartás.... 72
Szállítás....72
Tárolás 73
Üzemzavarok elhárítása.... 73
Müszaki adatok 74

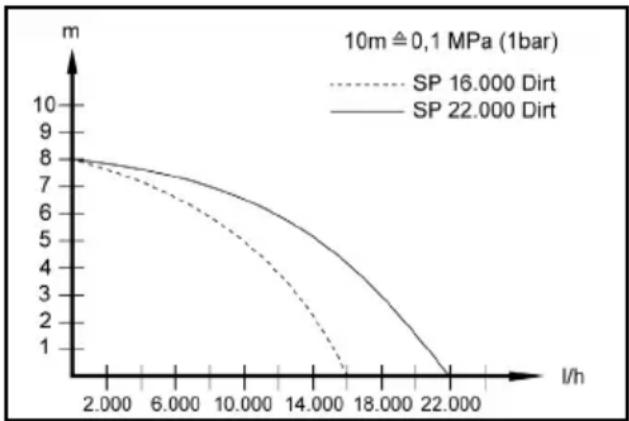

A szállítási mennyiség optimalizálása 74
EU-megfelelőségi nyilatkozat 74
Általános utasítások
A készülék első használata előtt olvassa el az eredeti kezelési útmutatót és a mellékelt biztonsági tanácsokat. Ezek-
nek megfelelően járjon el.
Örizze meg mindkét tájékoztatót későbbi használatra vagy a következő tulajdonos számára.
A rendeltetésszerű használat
Kizárólag magánháztartásban használja a készüléket.
Rendeltetésszerű alkalmazás:
- épületrészek víztelenítése árvíz esetén
- tartályok át- és kiszivattyúzása
• vízfelvétel kutakból és aknákból
- Édesvíz szivattyúzása hajókból és jachtokból
Az üzemeléssel kapcsolatos információkat a(z) Üzemeltetés fejezet tartalmazza.
Engedélyezett szállítófolyadékok
⚠ VESZÉLY
A robbanásveszélyes, gyúlékony vagy nem megfelelő anyagok szállítása esetén élet- és rongálódásveszély áll fenn!
A gyúlékony vagy robbanásveszélyes anyagok meggyulladhatnak vagy felrobbanhatnak.
A nem megfelelő anyagok a szivattyú rongálódását okozhatják.
A robbanásveszélyes, gyúlékony vagy maró hatású folyadékok vagy gázok (pl. üzemanyagok, petróleum, nitrohígítás) vagy zsírok, olajok, sós víz vagy az illemhelyekről származó szennyvizek, illetve a tiszta víznél kisebb áramlással rendelkező vizek szivattyúzása és szállítása tilos.
Engedélyezett szállítófolyadékok:
- Frissvíz meghatározott szennyezettség szintig.
Az SP 16.000 Dirt készülék:
20 mm-es szemcseméretig szennyezett víz
Az SP 22.000 Dirt készülék:
30 mm-es szemcseméretig szennyezett víz
- Úszómedence víz, adalékanyagok rendeltetésszerűen adagolása esetén.
- Mosólúg, pl. szivárgó mosógépekből. Ezt követően öblítse át a szivattyút tiszta, frissvízzel és tisztítsa meg, lásd a(z) Öblítés és tisztítás fejezetet.
- Bizonyosodjon meg arról, hogy a szállítófolyadék hőmérséklete az 5°C - 35°C tartományban található.
Nem rendeltetésszerű használat
FIGYELEM
Fagy miatti rongálódásveszély!
A készülék üzemeltetése fagy esetén a készülék rongálódását okozhatja.
A nem teljesen kiürített készülékek a fagy miatt megrongálódhatnak.
A készülék üzemeltetése fagyos időszakban tilos.
Óvja a készüléket a fagytól.
FIGYELEM
Folyamatos üzemelés esetén a készülék megrongálódhat!
A készülék folyamatos üzemeltetése tilos.
A készülék folyamatos, hosszú ideig tartó (pl. folyamatos keringtetés a tavakban) vagy helyhez kötött berendezésként (pl. emelőberendezésként,
szökőkútszivattyúként) történő üzemeltetése tilos.
Megjegyzés
A gyártó nem vállal felelősséget a szakszerűtlen alkalmazásból vagy hibás kezelésböl eredő esetleges károkért.
Veszélyfokozat
⚠ VESZÉLY
- Olyan, közvetlenül fenyegető veszély jelzése, amely súlyos sérülésekhez vagy halálhoz vezet.
⚠️ FIGYELMEZTETÉS
- Olyan, esetlegesen veszélyes helyzet jelzése, amely súlyos sérülésekhez vagy halálhoz vezethet.
⚠VIGYÁZAT
- Olyan, esetlegesen veszélyes helyzet jelzése, amely könnyebb sérülésekhez vezethet.
FIGYELEM
- Olyan, esetlegesen veszélyes helyzet jelzése, amely anyagi károkhoz vezethet.
Környezetvédelem
A csomagolóanyag újrahasznosítható. Kérjük, környezetbarát módon semmisítse meg a csoma-golást.
Az elektromos és elektronikus készülékek értékes, újrahasznosítható anyagokat, és gyakran olyan alkotóelemeket, például elemeket, akkumulátorokat vagy olajat is tartalmaznak, melyek
nem megfelelő kezelése vagy helytelen megsemmisítése potenciális veszélyt jelenthet az emberek egészségre és a környezetre. Ezek az alkotóelemek azonban a készülék rendeltetésszerű üzemeléséhez szükségesek. Az ezzel a szimbólummal jelölt készülékeket nem szabad a háztartási hulladékkal együtt megsemmisíteni.
Összetevőkre vonatkozó utasítások (REACH)
Az összetevőkre vonatkozó aktuális információkat itt találja: www.kaercher.com/REACH
Tartozékok és pótalkatrészek
Csak eredeti tartozékot és eredeti pótalkatrészt alkalmazzon; ezek garantálják a készülék biztonságos és zavarmentes üzemelését.
A tartozékokra és pótalkatrészekre vonatkozóan információkat itt talál: www.kaercher.com.
Szállított tartozékok
A készülékkel szállított tartozékok fel vannak tüntetve a csomagoláson. Kicsomagolásnál ellenőrizze, hogy
megvan-e minden tartozék. Hiányzó tartozékok vagy szállítási sérülések esetén kérjük, értesítse a kereskedőt.
Garancia
Minden országban az illetékes értékesítőnk által biztosított garanciális feltételek érvényesek. Amennyiben a garanciaidőn belül a készüléknél hibák merülnek fel, azokat díjmentesen orvosoljuk, amennyiben az adott hibák anyag-, illetve gyártási hibák. Garanciális esetben kérfük, a számlával együtt forduljon forgalmazójához vagy a legközelebbi, arra jogosult ügyfélszolgálati irodához.
(A cím a hátoldalon található)
A készülék leírása
Lásd az ábrákat tartalmazó oldalakon Ábra A
① Hordozófogantyú
② hálózati csatlakozókábel dugóval
③ automatikus légtelenítőberendezés
④ Quick-Connect
⑤ G 1½ szivattyúcsatlakozó (1", 1¼" és 1½" tömlöcsatlakozó és G 1½ menet)
⑥Csatlakozócsonk (G 1½ - menet)
⑦Rögzítés (úszókapcsoló)
⑧ Magasságbeállítás (úszókapcsoló)
⑨ úszókapcsoló
⑩ *G 1 szivattyúcsatlakozó ( 34 " és 1" tömlőcsatlakozó és G 1 menet)
⑪*Visszacsapó szelep
⑫G 1 - menetcsatlakozás (SP 16.000 Dirt)
⑬ Előszűrő (SP 22.000 Dirt)
* A csomagolás nem tartalmazza.
Üzembe helyezés
⚠ VESZÉLY
Áramütés- és sérülésveszély!
A készülék elektromos és mechanikus alkatrészeket tartalmaz.
Összeszerelés, szétszerelés vagy tisztítás előtt mindig kapcsolja le a készüléket az elektromos hálózatról.
Megjegyzés
Minél rövidebb a tömlő és minél nagyobb a tömlőátmérő, annál nagyobb a szállítási kapacitás.
A szivattyú eltömődésének elkerülése céljából használjon előszűrőt az 1¼" -nél kisebb átmérőjű tömlő esetén.
• Az SP 16.000 Dirt speciális tartozék
• SP 22.000 Dirt - a tartólábba beépítve
A szivattyú csatlakoztatása csatlakozóval (Quick-Connect - gyorscsatlakozás) rendelkezik.
A G 1½ szivattyúcsatlakozóval rendelkező csatlakozó-csonkok és a G1 menetcsatlakozó nincsenek a készülékre telepítve.
Megjegyzés
Az 1", 1¼" és 1½" átmérőjű tömlők csatlakoztathatók a G 1½ szivattyúcsatlakozóhoz.
Az óhajtott szemcseméretek szivattyúzásához használjon megfelelő átmérőjű tömlőt és a G 1½ szivattyúcsatlakozót a hornyoknál rövidítse megfelelően. A nagyobb átfolyó mennyiség lehetővé tétele érdekében kisebb szemcsenagyság esetén is javasolt nagyobb tömlőátmérőt választani.
A tömlő csatlakoztatása a szivattyúhoz 1", 1¼" vagy 1½" méretű tömlő használata esetén:
1 Csavarja a G 1½ szivattyúcsatlakozót a csatlakozó-csonkra.
Ábra B
2 Tolja a tömlőszorítót a tömlöre.
3 T o l j a a t ö m l öt a G 1½ szivattyúcsatlak zítse a tömlőszorítóval.
4 A csatlakozócsonkokat tolja a gyorscsatlakozóba.
Ábra C
A tömlő csatlakoztatása a szivattyúhoz, 34 " vagy 1" méretű tömlőt használata esetén (SP 16.000 Dirt):
1 G 1 - Csavarja a menetcsatlakozót a csatlakozó-csonkra.
2 A G 1 szivattyúcsatlakozó (6.997-359.0 G 1 szivattyúcsatlakozó (33,3 mm) speciális tartozék és a visszacsapó szelep - a csomagolás nem tartalmazza) telepítése a G 1 menetcsatlakozóra:
a A visszacsapó szelepet helyezze a G 1 - menetcsatlakozóra úgy, hogy az „UP” (Fel) írás olvas-ható.
b A G 1 szivattyúcsatlakozót rögzítse csavarral a G 1 menetcsatlakozóra.
3 Tolja a tömlőszorítót a tömlőre.
4 Tolja a tömlőt a G 1 szivattyúcsatlakozóra és rögzítse a tömlőszorítóval.
5 A csatlakozócsonkokat tolja a gyorscsatlakozóba.
Ábra C
A szivattyú beállítása/merítése:
1 Az úszókapcsoló magasságszabályozóját illessze a reteszbe.
Ábra D
2 Helyezze a szivattyút biztonságosan szilárd felületre a szállitófolyadékba, vagy merítse a hordozófogantyúhoz rögzített kötél segítségével.
Megjegyzés
Bizonyosodjon meg arról, hogy a szivóterületen nincsnek szennyeződések. Ha a felület sáros, helyezze a szivattyút téglára vagy hasonló elemre. Bizonyosodjon meg a szivattyú vízszintes állapotáról. A szivattyút ne fogja meg a kábelnél vagy a tömlönél.
Üzemeltetés
⚠ VESZÉLY
Áramütésveszély!
A feszültség alatt lévő alkatrészek esetén áramütés mi- atti életveszély áll fenn.
A készülék üzemelésekor a hordozófogantyúhoz rögzített kötél vagy a szállítófolyadékkal érintkező tárgyak (pl. a szállítófolyadékba benyúló csővezetékek, korlá-tok) és az érintkezés a szállított folyadékkal tilos.
automatikus légtelenítőberendezés
- Alacsony folyadékszintnél az esetlegesen beszívott vagy a szivattyúban található levegő az automatikus légtelenítőberendezésen keresztül távozik. A levegőn kívül folyadék is távozhat.
Ha alacsony folyadékszint miatt a szivattyú nehezen üzemel, húzza ki és csatlakoztassa vissza ismételten a hálózati csatlakozódugót, a szívás támogatásának céljából.
Ábra E
Automata üzemmód
- A magasságszabályozóval állítsa be az úszókapcsolót, majd állítsa be a kábelhosszt is.
Megjegyzés
Ha a szivattyú felügyelet nélkül üzemel, mindig állítsa az úszókapcsolót a legfelső helyzetbe, így biztosítva a szivattyú biztonságos kikapcsolását.
Ábra F
Megjegyzés
Ha az úszókapcsoló a legalsó állásban található, állítsa az úszókapcsoló és a retesz közötti kábel hosszát 2,5 cm-re, lásd a kábelen található jelölést.
Ábra G
- Csatlakoztassa a hálózati dugaszcsatlakozót az aljzathoz.
Megjegyzés
Automata üzemmódban az úszókapcsoló automatikusan vezérli a szivattyúzási folyamatot.
A szivattyú azonnal bekapcsol, ha az úszókapcsoló a növekvő folyadékszint miatt eléri a bekapcsolási szintet. A szivattyú azonnal kikapcsol, ha az úszókapcsoló a csökkenő folyadékszint miatt eléri a kikapcsolási szintet.
Biztosítsa az úszókapcsoló mozgásszabadságát. Bizonyosodjon meg arról, hogy az úszókapcsoló és a retesz közötti kábel hossza legalább 2,5 cm.
Bekapcsolási/kikapcsolási magasság (úszókapcsoló a legalsó állásban):
| Min/Max SP 16.000 | Dirt SP 22.000 | Dirt |
| Bekapcsolási ma-gasság cm-ben* | 18 / 21 20 / 24 | |
| Kikapcsolási ma-gasság cm-ben* | 4 / 12 6 / 15 |
Bekapcsolási/kikapcsolási magasság (úszókapcsoló a legfelső állásban):
| Min/Max SP 16.000 | Dirt SP 22.000 | Dirt |
| Bekapcsolási ma-gasság cm-ben* | 28 / 31 33 / 36 | |
| Kikapcsolási ma-gasság cm-ben* | 14 / 22 19 / 27 |
* A kapcsolási magasság az úszókapcsoló helyzetének, valamint az úszókapcsoló és a retesz közötti kábel hosszúságának függvényében változik. Java-soljuk, hogy a beállított kábelhosszt ne módosítsa.
Kézi üzemmód
Megjegyzés
Kézi üzemmódban a szivattyú állandó aktív állapotban marad. Ahhoz, hogy a szivattyú kézi üzemmódban magától biztosítsa a szívási funkciót, bizonyosodjon meg arról, hogy a folyadékszint legalább 60 mm (SP 16.000 Dirt) vagy 50 mm (SP 22.000 Dirt). A szivattyú 25 mm (SP 16.000 Dirt) vagy 35 mm (SP 22.000 Dirt) magasságig szivattyúzza a maradékfolyadékot. Az említett maradékfolyadék magasságértékek elérése kizárólag a Kézi üzemmódban lehetséges.
Biztosítsa az úszókapcsoló mozgásszabadságát.
- Az úszókapcsolót rögzítse felfelé mutatóan a reteszbe.
Ábra H
FIGYELEM
Szárazfutás esetén rongálódásveszély áll fenn!
A szárazfutás a szivattyú fokozott kopását okozhatja.
Kézi üzemmódban ne hagyja a szivattyút felügyelet nélkül üzemelni.
Szárazfutás esetén azonnal húzza ki a hálózati csatlakozódugót a csatlakozóból.
- Csatlakoztassa a hálózati dugaszt az aljzathoz.
Az üzemeltetés befejezése
- Húzza ki a hálózati dugaszcsatlakozót az aljzatból. A készülék leáll.
FIGYELEM
Rongálódásveszély!
Az odaszáradt szennyeződések vagy adalékok a készülék rongálódását okozhatják.
Minden használat után azonnal öblítse és tisztítsa a ké- szüléket.
-
Ha szennyezett vagy adalékokat tartalmazó folyadék került szállításra, öblítse ki és tisztítsa meg a készüléket közvetlenül használat után, lásd a(z) Öblítés és tisztítás fejezetet.
-
Ürítse ki és hagyja megszáradni a készüléket és a tartozékokat.
Ápolás és karbantartás
⚠ VESZÉLY
Áramütés- és sérülésveszély!
A készülék elektromos és mechanikus alkatrészeket tartalmaz.
Felügyelet hiányában a gyermekek a tisztítási és karbantartási munkálatokat nem biztosíthatják.
Öblítés és tisztítás
FIGYELEM
Rongálódásveszély!
Az odaszáradt szennyeződések vagy adalékok a készülék rongálódását okozhatják.
Minden használat után azonnal öblítse és tisztítsa a ké- szüléket.
1 Szennyezett vagy adalékokat tartalmazó folyadékok szállítása után azonnal öblítse a készüléket: A készülékkel szivattyúzzon és szállitson tiszta és adalékmentes frissvizet, míg kiöblített a készülékből az összes szennyeződést és adalékot.
⚠ VESZÉLY
Áramütés- és sérülésveszély!
A készülék elektromos és mechanikus alkatrészeket tartalmaz.
Összeszerelés, szétszerelés vagy tisztítás előtt mindig kapcsolja le a készüléket az elektromos hálózatról.
2 Húzza ki a hálózati dugaszcsatlakozót az aljzatból.
3 Nyomja meg a gyorscsatlakozás gombot és távolítsa e la csatlakozócsonkokat.
Ábra C
4 Szükség esetén távolítsa el a maradékokat a tömlöből és a Quick-Connect csatlakozóról.
5 A készülék külsejét tisztítsa puha és tiszta ruhada-rabbal és frissvízzel.
6 Ürítse ki és hagyja megszáradni a készüléket és a tartozékokat.
Karbantartás
A készülék nem igényel karbantartást.
Szállítás
Kézi szállítás
⚠ VIGYÁZAT
Botlás miatti sérülésveszély!
A meglazult kábelek és tömlők esetén botlás miatti sé- rülésveszély áll fenn.
A készülék elmozdításakor figyeljen a kábelekre és a tömlőkre.
- A készülék emeléséhez és szállításához használja a hordozófogantyút.
Szállítás gépkocsiban
⚠️FIGYELMEZTETÉS
Sérülésveszély, károsodás veszélye!
Szállítás során ügyeljen a készülék súlyára.
A vonatkozó irányelveknek megfelelően pakolja be vagy rögzítse a készüléket, hogy szállítás közben ne csússzon meg vagy ne sodródjon el.
- Jármüben történő szállítás esetén a készüléket a mindenkori érvényes irányelvek szerint biztosítsa csúszás és felborulás ellen.
Tárolás
FIGYELEM
Rongálódásveszély fagy miatt!
A részben ürített készülékek esetében a fagy az adott készülékek rongálódását okozhatják.
Tárolás előtt ürítse ki teljesen a készüléket és a tartozékokat.
Óvja a készüléket a fagytól.
Tárolja a készüléket fagyvédett zárt környezetben.
⚠ VIGYÁZAT
Sérülés és károsodás veszélye!
A ferde felületeken a készülék megbillenhet.
Raktározás során ügyeljen a készülék súlyára.
-
Ürítse ki teljesen a szivattyút és a tartozékokat.
-
A szivattyút és a tartozékokat hagyja megszáradni.
-
A szivattyút fagymentes helyen tárolja.
Üzemzavarok elhárítása
Az üzemzavarok gyakran egyszerű okokra vezethetők vissza, amelyeket az alábbi áttekintés segítségével a kezelő maga is könnyen elháríthat. Kétség esetén vagy az itt meg nem nevezett üzemzavarok esetén, kérjük, forduljon a felhatalmazott ügyfélszolgálathoz.
| Hiba Ok Elháritás | ||
| A szivattyú működik, de nem szállít | A szivattyú belsejében levegő van. | 1. Húzza ki a hálózati dugaszt az aljzatból, majd dugja be újra. Ismételje meg a műveletet mindaddig, míg a szivattyúval folyadékot sikerül felszívni. |
| A szívóterület eltömődött. | 1. Húzza ki a hálózati dugaszt az aljzatból.2. Tisztítsa meg a szívóterületet. | |
| A folyadékszint kézi üzemmódban túl alacsony. | 1. Merítse be a szivattyút minél mélyebben a szállítófolyadékba, lásd a fejezetet Üzemeltetés. | |
| A szivattyú nem indul be vagy az üzem során hirtelen megáll | Az áramellátás megszakadt. | 1. Ellenőrizze a biztosítékokat és az elektromos összekötéseket. |
| A hővédő kapcsoló túlmelegedés miatt kikapcsolta a szivattyút. | 1. Húzza ki a hálózati dugaszt az aljzatból.2. Hagyja lehűlni a szivattyút.3. Távolítsa el a szennyrészecskéket a szívóterületről.4. Tisztítsa meg a szívóterületet.5. Akadályozza meg a szivattyú szárazfutását. | |
| A szennyrészecskék akadályt képeznek a szívóterületen. | 1. Húzza ki a hálózati dugaszt az aljzatból.2. Tisztítsa meg a szívóterületet. | |
| A szállítási teljesítmény csökkent | A szívóterület eltömődött. | 1. Húzza ki a hálózati dugaszt az aljzatból.2. Tisztítsa meg a szívóterületet. |
| A szállítási teljesítmény túl kicsi | A maximális szállítási magasság túllép-ve.A tömlőátmérő és a tömlőhossz rosszullett megválasztva. | 1. Kérjük, figyeljen a maximális szállítási ma-gasságra, lásd a(z) Müszaki adatok feje-zetet.2. Szükség esetén válasszon nagyobb átmérőjú vagy egy rövidebb tömlőt, lásd a(z) A szállítási mennyiség optimalizálása fejezetet. |
| A Quick-Connect csatlakozó nem nyitható, ill. zárható | A dugaszoló rendszer elszennyeződött. | 1. Távolítsa el a kapcsot.2. Tisztítsa meg a kapcsot.3. Szerelje fel a kapcsot. |
Műszaki adatok
| SP | SP | |
| 16.000 | 22.000 | |
| Dirt | Dirt |
A készülék teljesítményre vonatkozó adatai
| Hálózati feszültség V 230-240 230-240 | |||
| Hálózati frekvencia Hz 50 50 | |||
| Névleges teljesítmény W 550 750 | |||
| Max. szállítási mennyiség l/h 16.000 22.000 | |||
| Nyomás (max.) MPa | (bar) | 0,08(0,8) | 0,08(0,8) |
| Szállítási magasság (max.) | m | 8 | 8 |
| Bemerülési mélység (max.) | m | 7 | 7 |
| A szállítófolyadék megen- gedett hőmérséklete | °C | 5...35 | 5...35 |
| Az engedélyezett szállító- folyadékok részecskemé- rete (max.) | mm | 20 | 30 |
| Minimális folyadékmagas- ság (kézi üzemmód) | mm | 60 | 50 |
| Maradékfolyadék szint mm | 25 | 35 | |
| Súly (tartozékok nélkül) | kg 4,9 | 6,5 | |
A müszaki változtatások jogát fenntartjuk.
A szállítási mennyiség optimalizálása
A szállítási mennyiség annál nagyobb:
- minél kisebb a szállítási magasság.
- minél nagyobb a használt tömlő átmérője.
- minél rövidebb a használt tömlő.
- minél kisebb nyomásveszteséget okoznak a csatlakoztatott tartozékok.
line
| l/h | SP 16.000 Dirt | SP 22.000 Dirt | | ------ | -------------- | -------------- | | 2.000 | 8.0 | 8.0 | | 6.000 | 7.5 | 7.8 | | 10.000 | 6.5 | 7.0 | | 14.000 | 4.5 | 5.5 | | 18.000 | 2.5 | 3.5 | | 22.000 | 1.0 | 1.0 |EU-megfelelőségi nyilatkozat
Ezúton kijelentjük, hogy az alább megjelölt gép tervezése és felépítése alapján, valamint az általunk forgalomba hozott kivitelben megfelel a vonatkozó EU-irányelvek alapvető biztonsági és egészségügyi követelményeinek. A gépen végzett, de velünk nem egyeztetett módosítás esetén jelen nyilatkozat érvényét veszti.
Termék: Szivattyú
Típus: 1.645-xxx
Vonatkozó EU-irányelvek
2014/35/EU
2014/30/EU irányelv
2011/65/EU irányelv
2009/125/EK
Alkalmazott rendelet(ek)
(EU) 2019/1781
Alkalmazott harmonizált szabványok
EN 60335-1
EN 60335-2-41
EN 62233: 2008
EN 55014-1: 2017 + A11: 2020
EN 55014-2: 2015
EN 61000-3-2: 2014
EN 61000-3-3: 2013
EN IEC 63000: 2018
Az aláírók a cégvezetőség megbízásából és teljes körü meghatalmazásával járnak el.
Dokumentációs meghatalmazott:
S. Reiser
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Németország)
Tel.: +49 7195 14-0
Fax: +49 7195 14-2212
