KASUTUSJUHEND SP 16.000 Dirt Kärcher
Sovellettavat EU-direktiivit
2014/35/EU
2014/30/EU
2011/65/EU
2009/125/E
Üldised juhised 112 Sihtotstarbeline kasutamine 112 Ohuastmed.... 112 Keskkonnakaitse 112 Lisavarustus ja varuosad.... 113 Tarnekomplekt 113 Garantii.... 113 Seadme kirjeldus.... 113 Kasutuselevõtmine 113 Käitamine 113 Korrashoid ja hooldus.... 114 Transport 114 Ladustamine.... 115 Abi häirete korral 115 Tehnilised andmed 115 Pumpamiskoguse optimeerimine 116 EL vastavusdeklaratsioon.... 116
Üldised juhised
Enne seadme esmast kasutamist lugege see originaalkasutusjuhend ja kaasasolevad ohutusjuhised läbi. Toimige
neile vastavalt.
Hoidke mõlemad brošüürid hilisemaks kasutamiseks või järgmise omaniku tarbeks alles.
Sihtotstarbeline kasutamine
Kasutage seadet eranditult eramajapidamises.
Sihtotstarbeline kasutamine:
- Seadmeosade veeärastus üleujutuste korral
- Mahutite ümber- ja tühjakspumpamine • Veevõtmine kaevudest ja šahtidest
- Magevee pumpamine paatidelt ja jahtidelt Juhiseid talitluse kohta vt peatükist Käitamine.
Pumbatavad vedelikud
⚠️OHT
Oht elule ja kahjustusoht plahvatusohtlike, tuleohtlike või mittesobivate ainete pumpamisel!
Põlemisvõimelised või plahvatusohtlikud ained võivad süttida või plahvatada.
Sobimatud ained võivad pumpa kahjustada.
Ärge pumbake plahvatusohtlikke, tuleohtlikke või söövitavaid vedelikke või gaase (nt kütused, petrooleum, nitrolahjendi) ega määrdeid, õlisid, soolvett või tualettseadmete heitvett ega vett, mille voolavus on väiksem kui puhta vee voolavus.
Pumbatavad vedelikud:
- Magevesi kuni teatud määrdumisastmeni. Vesi määrdumisastmega kuni tera suurusega 20 mm
SP 16.000 Dirt:
SP 22.000 Dirt:
Vesi määrdumisastmega kuni tera suurusega 30 mm
- Basseinivesi lisaainete sihtotstarbelise doseeringu puhul.
- Puhastusvahendi lahus, nt lekkivatest pesumasinatest. Seejärel loputage ja puhastage pump puhta mageveega, vt peatükki Loputamine ja puhastamine.
- Pumbatavate vedelike temperatuur peab olema vahemikus 5 °C kuni 35 °C.
Asjatundmatu kasutamine
TÄHELEPANU
Kahjustusoht külma tõttu!
Käitamine külma korral võib seadet kahjustada.
Mitte täielikult tühjendatud seade võib külma tõttu kahjustuda.
Ärge käitage seadet külma korral.
Kaitske seadet külma eest.
TÄHELEPANU
Kahjustusoht püsirežiimi korral!
Seade ei sobi katkematu püsirežiimi jaoks.
Ärge käitage seadet katkematult pikema aja jooksul (nt püsiringlusrežiimi tiikides) või statsionaarse paigaldusena (nt tõsteseadmena, purskkaevupumbana).
Märkus
Tootja ei vastuta võimalike kahjude eest, mis on põhjustatud asjatundmatu kasutamise või vale käsitsemise tõttu.
Ohuastmed
⚠️OHT
- Viide vahetult ähvardavale ohule, mis võib põhjustada raskeid kehavigastusi või lõppeda surmaga.
△HOIATUS
- Viide võimalikule ohtlikule olukorrale, mis võib põhjustada raskeid kehavigastusi või lõppeda surmaga.
⚠ETTEVAATUS
- Viide võimalikule ohtlikule olukorrale, mis võib põhjustada kergeid vigastusi.
TÄHELEPANU
- Viide võimalikule ohtlikule olukorrale, mis võib põhjustada varakahjusid.
Keskkonnakaitse
Pakkematerjalid on taaskasutatavad. Utiliseerige pakendid keskkonnasäästlikult.
Elektrilised ja elektroonilised seadmed sisaldavad väärtuslikke taaskasutatavaid materjale ja sageli koostisosi nagu patareid, akud või õli, mis võivad vale ümberkäimise või vale utiliseerimise
korral kujutada potentsiaalset ohtu inimeste tervisele ja keskkonnale. Seadme nõuetekohaseks käitamiseks on
neid koostisosi siiski vaja. Selle sümboliga tähistatud seadmeid ei tohi utiliseerida koos olmeprügiga.
Juhised koostisainete kohta (REACH)
Aktuaalse info koostisainete kohta leiate aadressilt: www.kaercher.com/REACH
Kasutage ainult originaaltarvikuid ja originaalvaruosi, mis tagavad seadme ohutu ja tõrgeteta käituse. Tarvikute ja varuosade kohta leiate teavet aadressilt www.kaercher.com.
Tarnekomplekt
Seadme tarnekomplekt on kujutatud pakendil. Lahtipakkimisel kontrollige, kas pakendi sisu on täielik. Puuduvate tarvikute või transpordikahjustuste korral teavitage oma edasimüüjat.
Garantii
Igas riigis kehtivad meie volitatud müügiesindaja antud garantiitingimused. Seadmel esinevad mistahes rikked kõrvaldame garantiiajal tasuta, kui põhjuseks on materjali- või tootmisviga. Garantiijuhtumil pöörduge ostu tõendava dokumendiga oma edasimüüja või lähima volitatud klienditeeninduse poole.
(Aadressi vt tagaküljelt)
Seadme kirjeldus
Jooniseid vt graafika lehekülgedelt Joonis A
① Kandekäepide ② Pistikuga võrguühenduskaabel ③ Automaatne õhutusseadis ④ Quick-connect ⑤Pumba ühendusdetail G 1 ½ (1", 1 ¼" ja 1 ½" vooli-kuühendus ja G 1 ½ - keere) ⑥Ühendusotsak (G 1 ½ - keere) ⑦ Lukustus (ujuklüliti) ⑧ Kõrguseseadur (ujuklüliti) ⑨Ujuklüliti ⑩ *Pumbaühendusdetail G 1 ( 3/4 " ja 1" voolikuühendus ja G 1 - keere) ⑪*Tagasilöögiventil ⑫G 1 - keermeühendus (SP 16.000 Dirt) ⑬ Eelfilter (SP 22.000 Dirt)
* Ei sisaldu tarnekomplektis.
Kasutuselevõtmine
⚠️OHT
Elektrilöögi- ja vigastusoht!
Seade sisaldab elektrilisi ja mehaanilisi komponente. Enne kokkupanekut, lahtivõtmist või puhastamist lahutage seade alati vooluvõrgust.
Märkus
Mida lühem on vooliku pikkus ja suurem on vooliku läbimõõt, seda suurem on pumpamisvõimsus. Pumba ummistumise vältimiseks kasutage eelfiltrit voolikute puhul, mille läbimõõt on väiksem kui 1 ¼". • SP 16.000 Dirt erivarustus
• SP 22.000 Dirt integreeritud seisujala sisse
Pumba ühendus on varustatud pistiksüsteemiga (Quick-Connect).
Ühendusotsak koos pumbaühendusdetailiga G 1 ½ ja G 1 - keermeühendusega on seadmega monteerimata kujul kaasas.
Märkus
Pumba ühendusdetaili G 1 ½ külge saab ühendada voolikuid läbimõõduga 1", 1 ¼" ja 1 ½".
Soovitud terasuuruste pumpamiseks tuleb valida piisavalt suur vooliku läbimõõt ja lühendada pumba ühendusdetail G 1 ½ vastavalt soontel. Ka väiksemate terasuuruste puhul soovitatakse suurt vooliku läbimõõtu, et võimaldada suurt läbivooluhulka.
Vooliku ühendamine pumba külge 1", 1 ¼" või 1 ½" vooliku kasutamisel:
1 Keerake pumba ühendusdetail G 1 ½ ühendusotsaku külge.
Joonis B
2 Lükake voolikuklamber voolikule.
3 Lükake voolik pumba ühendusdetailile G 1 ½ ja kinnitage see voolikuklambriga.
4 Lükake ühendusotsak Quick-Connecti.
Joonis C
Vooliku ühendamine pumba külge 3/4" või 1" vooliku kasutamisel (SP 16.000 Dirt):
1 Keerake G 1 keermeühendus ühendusotsaku külge.
2 Monteerige pumbaühendusdetaili G 1 erivarustus (6.997-359.0 pumbaühendusdetail G 1 (33,3 mm) sh tagasilöögiventil - ei kuulu tarnekomplekti) G 1 keermeühendusele:
a Asetage tagasilöögiventil G 1 keermeühendusele nii, et kiri „UP“ oleks loetav.
b Keerake pumbaühendusdetail G 1 keermeühendusele G 1.
3 Lükake voolikuklamber voolikule.
4 Lükake voolik pumba ühendusdetailile G 1 ja kinnitage see voolikuklambriga.
5 Lükake ühendusotsak Quick-Connecti.
Joonis C
Pumba ülesseadmine / sissekastmine:
1 Pistke ujuklüliti kõrguseseadur fiksaatorisse.
Joonis D
2 Asetage pump seisustabiilselt kindlale aluspinnale pumbatavasse vedelikku või kastke see kandekäepideme külge kinnitatud trossi abil sisse.
Märkus
Imemispiirkonda ei tohi saasteainetega blokeerida. Mudase aluspinna korral asetage pump telliskivile või muule sarnasele. Pidage silmas, et pump seisaks horisontaalselt. Ärge kandke pumpa kaablist või voolikust.
Käitamine
⚠️OHT
Oht elule elektrilöögi tõttu!
Pinget juhtivate detailide puudutamisel esineb elektrilöögi tõttu oht elule.
Ärge puudutage käitamise ajal kandekäepideme külge kinnitatud trossi ega esemeid, mis puutuvad kokku pumbatava vedelikuga (nt pumbatavasse vedelikku ulatuvad torustikud, piirded) ja ärge pistke käsi pumbatava vedeliku sisse.
Automaatne õhutusseadis
- Väiksema vedelikutaseme korral pääseb võimalik sisseimetud või pumbas olev õhk automaatse õhu-
tusseadise kaudu välja. Lisaks õhule võib välja tungida ka vedelik.
Kui pumbal on madala vedelikutaseme korral probleeme sisseimemisel, tõmmake võrgupistik korduvalt välja ja pistke sisse, et toetada sisseimemisprotsessi.
Joonis E
Automaatrežiim
- Seadistage ujuklüliti kõrguse reguleerimise ja kaabli pikkuse kaudu.
Märkus
Kui pumpa käitatakse järelevalveta, seadistage ujuklüliti alati ülemisse asendisse, et tagada pumba usaldusväärne väljalülitamine.
Joonis F
Märkus
Kui pump seadistatakse alumisse positsiooni, seadistage ujuklüliti ja fiksaatori vaheline kaabli pikkus 2,5 cm peale, vt märgistust kaablil.
Joonis G
- Pistke võrgupistik pistikupessa.
Märkus
Automaatrežiimil juhib ujuklüliti pumpamist automaatselt.
Pump lülitub sisse kohe, kui ujuklüliti on tõusva vedelikutaseme tõttu saavutanud sisselülituskõrguse.
Pump lülitub välja kohe, kui ujuklüliti on langeva vedelikutaseme tõttu saavutanud väljalülituskõrguse.
Ujuklüliti liikumisvabadus peab olema tagatud.
Ujuklüliti ja fiksaatori vaheline kaabli pikkus peab olema vähemalt 2,5 cm.
Sisselülituskõrgus / väljalülituskõrgus (ujuklüliti kõige alumises asendis):
| Min / Max SP 16.000 Dirt SP 22.000 Dirt |
| Sisselülituskõrgus cm* | 18 / 21 20 / 24 | |
| Väljalülituskõrgus cm* | 4 / 12 6 / 15 | |
Sisselülituskõrgus / väljalülituskõrgus (ujuklüliti kõige ülemises asendis):
| Min / Max SP 16.000 Dirt SP 22.000 Dirt |
| Sisselülituskõrgus cm* | 28 / 31 33 / 36 | |
| Väljalülituskõrgus cm* | 14 / 22 19 / 27 | |
* Lülituskõrgused varieeruvad vastavalt ujuklüliti asetusele ning ujuklüliti ja fiksaatori vahelise kaabli pikkusele. Soovitame säilitada eelseadistatud kaabli pikkuse.
Manuaalne režiim
Märkus
Manuaalses režiimis jääb pump pidevalt sisselülitatuks. Selleks, et pump imeks manuaalses režiimis automaatselt sisse, peab vedelikutase olema vähemalt 60 mm (SP 16.000 Dirt) või 50 mm (SP 22.000 Dirt). Pump suudab pumbata kuni jääkvedelikukõrguseni 25 mm (SP 16.000 Dirt) või 35 mm (SP 22.000 Dirt). Esitatud jääkvedelikukõrgus saavutatakse ainult manuaalses režiimis.
Ujuklüliti liikumisvabadus peab olema tagatud.
- Kinnitage ujuklüliti fiksaatorisse ülespoole suunatult.
Joonis H
TÄHELEPANU
Kahjustusoht kuivkäigu korral!
Kuivkäik põhjustab pumba suuremat kulumist.
Ärge jätke pumpa manuaalsel käitusel järelevalveta.
Tõmmake kuivkäigu korral võrgupistik viivitamatult pistikupesast välja.
- Pistke võrgupistik pistikupessa.
Käituse lõpetamine
- Tõmmake võrgupistik pistikupesast välja.
Seade peatub.
TÄHELEPANU
Kahjustusoht!
Kuivanud mustusest või lisaainetest tingitud kahjustusoht.
Loputage ja puhastage seadet kohe pärast iga kasutamist.
- Kui pumbatud on määrdunud või lisandeid sisaldavat vedelikku, siis loputage ja puhastage seadet kohe pärast käituse lõpetamist, vt peatükki Loputamine ja puhastamine.
- Tühjendage seade ja tarvikud ning laske neil kuivada.
Korrashoid ja hooldus
⚠️OHT
Elektrilöögi- ja vigastusoht!
Seade sisaldab elektrilisi ja mehaanilisi komponente.
Puhastamist ja kasutajapoolset hooldust ei tohi teostada lapsed.
Kuivanud mustusest või lisaainetest tingitud kahjustusoht.
Loputage ja puhastage seadet kohe pärast iga kasutamist.
1 Kui pumbatud on määrdunud vedelikku või lisandeid sisaldavat vedelikku, tuleb seadet pärast seda loputada: Pumbake seadmega puhast, ilma lisanditeta magevett, kuni kõik saasteained või lisandid on seadmest välja loputatud.
⚠️OHT
Elektrilöögi- ja vigastusoht!
Seade sisaldab elektrilisi ja mehaanilisi komponente.
Enne kokkupanekut, lahtivõtmist või puhastamist lahutage seade alati vooluvõrgust.
2 Tõmmake võrgupistik pistikupesast välja.
3 Vajutage Quick-Connecti nuppu ja tõmmake ühendusotsakud ära.
Joonis C
4 Vajaduse korral eemaldage jäägid voolikust ja Quick-Connectilt.
5 Puhastage seadet väljastpoolt pehme, puhta lapiga ja puhta mageveega.
6 Tühjendage seade ja tarvikud ning laske neil kuivada.
Hooldus
Seade on hooldusvaba.
Transport
Käsitsi transportimine
⚠ETTEVAATUS
Vigastusoht komistamise tõttu!
Lahtiste kaablite ja voolikute otsa komistamisel esineb vigastusoht.
Pidage seadme ümberpaigutamisel silmas kaableid ja voolikuid.
- Tõstke seade kandekäepidemest üles ja kandke.
Transportimine sõidukites
△HOIATUS
Pidage transportimisel silmas seadme kaalu.
Asetage või kinnitage seade vastavalt kehtivatele juhistele, et see ei saaks transpordi ajal libiseda ega ümber minna.
- Kindlustage seade sõidukites transportimisel vastavalt kehtivatele määrustele libisemise ja ümberkukkumise vastu.
Ladustamine
TÄHELEPANU
Kahjustusoht külma tõttu!
Mitte täielikult tühjendatud seade võib külma tõttu kahjustuda.
Tühjendage seade ja tarvikud täielikult enne nende ladustamist.
Kaitske seadet külma eest.
Hoidke seadet külmumiskindlas kohas ja mitte välistingimustes.
⚠ ETTEVAATUS
Vigastus- ja kahjustusoht!
Seade võib kaldus pindadel ümber kukkuda.
Pidage ladustamisel silmas seadme kaalu.
- Tühjendage pump ja tarvikud täielikult.
- Laske pumbal ja tarvikutel kuivada.
- Hoidke pumpa külmumiskindlas kohas.
Abi häirete korral
Häiretel on tihti lihtsad põhjused, mille te suudate ise kõrvaldada järgneva ülevaate abil. Kahtluse korral või siin nimetamata häire/abi puhul pöörduge palun tunnustatud klienditeeninduse poole.
| Viga Põhjus Kõrvaldamine | | |
| Pump töötab, aga ei pumpa | Pumbas on õhk. 1. Tõmmake mitu korda võrgupistik pistikupe-sast välja ja pistke sisse, kuni vedelik on sisse imetud. |
| Imemispiirkond on ummistunud. 1. Tõmmake võrgupistik pistikupesast välja.2. Puhastage imemispiirkond. |
| Vedelikutase on manuaalses käituses lii-ga madal. | 1. Kastke pump võimalikult sügavalt pumbale lubatud vedeliku sisse, vt peatükki Käita-mine. |
| Pump ei käivitu või jääb käituse ajal järsku seis-ma | Voolutoide on katkenud. 1. Kontrollige kaitsmeid ja elektriühendusi. |
| Termokaitselüliti lüllitas pumba ülekuu-menemise tõttu välja. | 1. Tõmmake võrgupistik pistikupesast välja.2. Laske pumbal maha jahtuda.3. Eemaldage mustuseosakesed imemispiir-konnast.4. Puhastage imemispiirkond.5. Hoidke ära pumba kuivkäik. |
| Mustuseosakesed blokeerivad imemis-piirkonna. | 1. Tõmmake võrgupistik pistikupesast välja.2. Puhastage imemispiirkond. |
| Pumpamisvõimsus lan-geb | Imemispiirkond on ummistunud. 1. Tõmmake võrgupistik pistikupesast välja.2. Puhastage imemispiirkond. |
| Pumpamisvõimsus on liiga väike | Maksimaalne tõstekõrgus on ületatud. Vooliku läbimõõt ja vooliku pikkus on va-lesti valitud. | 1. Järgige maksimaalset pumpamiskõrgust, vt peatükki Tehnilised andmed.2. Vajaduse korral valige suurem vooliku läbi-mõõt või lühem voolikupikkus, vt peatükki Pumpamiskoguse optimeerimine. |
| Quick-Connecti ei saa avada või sulgeda | Pistiksüsteem on määrdunud. 1. Eemaldage klamber.2. Puhastage klamber.3. Monteerige klamber. |
Tehnilised andmed
| SP16.000Dirt | SP22.000Dirt |
| Seadme võimsusandmed |
| Võrgupinge V 230-240 230-240 |
| Võrgusagedus Hz 50 | 50 | | |
| Nimivõimsus | W | 550 | 750 |
Õigus tehnilisteks muudatusteks.
| | SP16.000Dirt | SP22.000Dirt |
| Juurdevoolu kogus, mak-simaalne | l/h | 16.000 | 22.000 |
| Rõhk (max) | MPa(bar) | 0,08(0,8) | 0,08(0,8) |
| Pumpamiskõrgus (max) | m | 8 | 8 |
| Sissekastmissügavus (max) | m | 7 | 7 |
| Lub. temp. pumbatav ve-delik | °C 5...35 5...35 |
| Lubatud pumbatavate ve-delike osakeste suurus (max) | mm 20 30 |
| Vähim vedelikukõrgus (manuaalne moodus) | mm 60 50 |
| Jääkvedeliku kõrgus mm 25 35 |
| Kaal (ilma tarvikuteta) kg 4,9 6,5 |

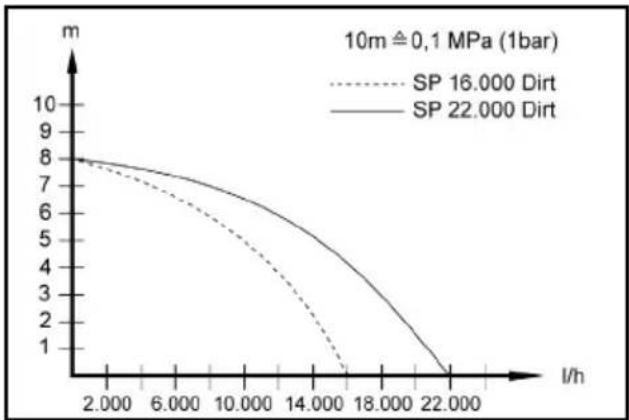

Pumpamiskoguse optimeerimine
Pumpamiskogus on seda suurem:
- mida väiksem on pumpamiskõrgus.
- mida suurem on kasutatud vooliku läbimõõt.
- mida lühem on kasutatud voolik.
- seda väiksema rõhukao põhjustavad ühendatud tarvikud.
EL vastavusdeklaratsioon
Käesolevaga deklareerime, et alljärgnevalt nimetatud masin vastab oma kontseptsiooni ja koosteliigi põhjal ning meie poolt turule viidud teostuses EL direktiivide asjaomastele põhilistele ohutus- ja tervisenõuetele. Masinal meiega kooskõlastamata muudatuste teostamisel kaotab käesolev deklaratsioon kehtivuse.
Toode: Pump
Tüüp: 1.645-xxx
Asjaomased EL direktiivid
2014/35/EL
2014/30/EL
2011/65/EL
2009/125/EÜ
Kohaldatud määrus(ed)
(EL) 2019/1781
Kohaldatud ühtlustatud normid
EN 60335-1
EN 60335-2-41
EN 62233: 2008
EN 55014-1: 2017 + A11: 2020
EN 55014-2: 2015
EN 61000-3-2: 2014
EN 61000-3-3: 2013
EN IEC 63000: 2018
Allakirjutanud tegutsevad juhatuse ülesandel ja volitusega.
Dokumentatsioonivolink:
S. Reiser
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
