Тип продукт	Помпа за отпадъчни води
Марка	Kärcher
Модел	SP 16.000 Dirt
Категория	Помпа
Захранващо напрежение	230-240 V / 50 Hz
Консумирана мощност	550 W
Макс. дебит	16 000 l/h
Макс. налягане	0,08 MPa (0,8 bar)
Макс. височина на изпомпване	8 m
Макс. дълбочина на потапяне	7 m
Температура на течността	5 °C до 35 °C
Макс. размер на частиците	20 mm
Мин. височина на течността (ръчен режим)	60 mm
Остатъчна височина на течността	25 mm
Тегло (без аксесоари)	4,9 kg
Функции	Автоматичен и ръчен режим, плувков превключвател, автоматично обезвъздушаване
Безопасност	Термична защита, автоматично спиране чрез плувка
Поддръжка	Изплакване с чиста вода след употреба, почистване на външната част
Резервни части	Налични на www.kaercher.com
Ремонтопригодност	От упълномощен сервиз
Гаранция	Съгласно условията на държавата на продажба (вижте инструкциите)

Често задавани въпроси - SP 16.000 Dirt Kärcher

Каква е максималната височина на изпомпване на помпата SP 16.000 Dirt?

Максималната височина на изпомпване е 8 метра.

Мога ли да помпя гореща вода с тази помпа?

Не, температурата на изпомпваната течност трябва да бъде между 5 °C и 35 °C. Горещата вода може да повреди помпата.

Как да инсталирам помпата в шахта?

Поставете помпата върху твърда и хоризонтална повърхност. Използвайте дръжката за пренасяне, за да я потопите с помощта на въже. Уверете се, че зоната на засмукване не е запушена. Ако дъното е кално, поставете помпата върху тухла.

Какво да направя, ако помпата не стартира?

Проверете захранването (предпазители, контакти). Ако термичният прекъсвач е задействан, изключете помпата, оставете я да охлади, почистете зоната на засмукване и избягвайте работа на сухо.

Как да поддържам помпата след употреба?

Изплакнете помпата с чиста сладка вода веднага след употреба, особено ако сте помпили мръсна вода или такава с добавки. Почистете външната част с мека кърпа и вода. Изпразнете и оставете да изсъхне преди съхранение.

Мога ли да използвам помпата непрекъснато?

Не, помпата не е предназначена за непрекъсната работа. Предназначена е за периодична употреба (напр. отводняване след наводнение). Непрекъснатата работа може да я повреди.

Какви течности мога да помпя с SP 16.000 Dirt?

Можете да помпите сладка вода със замърсяване до 20 mm, басейнова вода (със съвместими добавки) и перилен разтвор (напр. от теч на пералня). Не помпете запалими, корозивни течности, масла или тоалетни отпадъчни води.

Как да настроя плувковия превключвател?

Плувковият превключвател се настройва чрез регулиране на височината и дължината на кабела. В автоматичен режим поставете плувката в горна позиция за надеждно спиране. Дължината на кабела между плувката и устройството за спиране трябва да бъде поне 2,5 cm.

Какво да направя при замръзване?

Не работете с помпата при замръзване. Изпразнете напълно помпата и аксесоарите, преди да ги съхранявате на място, защитено от замръзване. Замръзването може да повреди уреда.

Къде мога да намеря резервни части за помпата?

Оригинални резервни части и аксесоари са налични на уебсайта www.kaercher.com.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ SP 16.000 Dirt Kärcher

Защита на околната среда.... 107

Аксесоари и резервни части 107

Грижа и поддръжка.... 110

Транспортиране 110

Съхранение.... 110

Помощ при неизправности.... 110

Технически данни 111

Оптимизиране на дебита 111

Декларация за съответствие на ЕС 111

Общи указания

Преди първото използване на уреда прочетете това оригинално ръководство за експлоатация и

приложените указания за безопасност.

Процедирайте съответно.

Запазете двете книжки за последващо използване или за следващия собственик.

Употреба по предназначение

Използвайте уреда само в частно домакинство. Употреба по предназначение:

• Отвеждане на водата от части на сградата при наводнения
• Препомпване и изпразване на контейнери
  • Вземане на вода от кладенци и шахти
• Изпомпване на сладка вода от лодки и яхти
  Указания относно начина на функциониране вж. в глава Експлоатация.

Разрешени течности за изпомпване

⚠️ ОПАСНОСТ

Опасност за живота и опасност от повреди при изпомпване на експлозивни, запалими, респ. неподходящи вещества!

Запалимите, респ. експлозивни вещества могат да се запалят или да експлодират.

Не изпомпвайте експлозивни, запалими или разяждащи течности или газове (напр. горива, петрол, нитроразтворители) и греси, масла, солена вода или отпадъчни води от санитарни съоръжения или вода с по-ниска течливост от тази на чистата вода.

Разрешени течности за изпомпване:

• Сладка вода до определена степен на замърсяване.
  Вода със степен на замърсяване с частици с размер до 20 mm
  Вода със степен на замърсяване с частици с размер до 30 mm
• В о дбасейп при дозиране на добавките съобразно с предназначението.

SP 16.000 Dirt:

SP 22.000 Dirt:

• Перилен разтвор, напр. от протекли перални машини. След това изплакнете помпата с чиста сладка вода и я почистете, вж. глава Изплакване и почистване.
• Температурата на изпомпваните течности трябва да бъде между 5 °C и 35 °C.

Неправилна употреба

ВНИМАНИЕ

Опасност от повреда поради замръзване!

Работата при замръзване може да повреди уреда. Ненапълно изпразненият уред може да бъде повреден поради замръзване.

Не използвайте уреда при замръзване.

Пазете уреда от замръзване.

ВНИМАНИЕ

Опасност от повреда при продължителна работа!

Уредът не е подходящ за непрекъсната работа. Не използвайте уреда продължително време без прекъсване (напр. непрекъсната рециркулация в басейни) или като стационарна инсталация (напр. като подемна система, помпа за кладенец). Указание

Производителят не носи отговорност за евентуални щети, предизвикани от неправилна употреба или грешно обслужване.

Степени на опасност

⚠️ ОПАСНОСТ

- Указание за непосредствена опасност, която може да доведе до тежки телесни повреди или до смърт.

⚠ПРЕДУПРЕЖДЕНИЕ

- Указание за възможна опасна ситуация, която може да доведе до тежки телесни повреди или до смърт.

⚠ПРЕДПАЗЛИВОСТ

- Указание за възможна опасна ситуация, която може да доведе до леки телесни повреди.

ВНИМАНИЕ

- Указание за възможна опасна ситуация, която може да доведе до материални щети.

Защита на околната среда

Опаковъчните материали подлежат на рециклиране. Моля, изхвърляйте опаковките по съобразен с околната среда начин. Електрическите и електронните уреди съдържат ценни материали, подлежащи на рециклиране, а често и съставни части, напр. батерии, акумулаторни батерии или масло,

които при неправилно боравене или изхвърляне могат да представляват потенциална опасност за човешкото здраве и за околната среда. За правилното функциониране на уреда все пак тези съставни части са необходими. Обозначените с този символ уреди не трябва да бъдат изхвърляни заедно с битовите отпадъци.

Указания за съставни вещества (REACH)

Актуална информация относно съставни вещества можете да намерите тук: www.kaercher.com/REACH

Аксесоари и резервни части

Използвайте само оригинални аксесоари и оригинални резервни части, по този начин

осигурявате безопасната и безпроблемна

експлоатация на уреда.

Информация относно аксесоари и резервни части ще намерите тук: www.kaercher.com.

Обхват на доставка

Обхватът на доставката на уреда е изобразен върху опаковката. При разопаковане проверете съдържането за цялост. При липсващи аксесоари или при транспортни щети, моля, обърнете се към Вашия дистрибутор.

Гаранция

Във всяка държава са валидни издадените от нашия оторизиран дистрибутор гаранционни условия.

Евентуални повреди на Вашия уред ще отстраним в рамките на гаранционния срок безплатно, ако се касае за дефект в материалите или производствен дефект. В случай на предявяване на право на гаранция, се обърнете към Вашия дистрибутор или към най-близкия оторизиран сервис, като представите касовата бележка.

Вижте изображенията на страницата с графики Фигура А

① Дръжка за носене

② Мрежов захранващ кабел с щепсел

③ Автоматично устройство за обезвъздушаване

④ Quick-Connect

⑤ Присъединителен елемент за помпата G 1 ½ (1", 1 ¼" и 1 ½" връзка за маркуч и резба G 1 ½)

⑦ Фиксиране (поплавъчен прекъсвач)

⑧ Регулиране по височина (поплавъчен прекъсвач)

⑨ Поплавъчен прекъсвач

⑩ *Присъединителен елемент за помпата G 1 ( 34 " и 1" връзка за маркуч и резба G 1)

⑪ *Възвратен клапан

⑫ Резбова връзка G 1 (SP 16.000 Dirt)

⑬ Предварителен филтър (SP 22.000 Dirt)

* Не е част от доставката.

Опасност от токов удар и наранявания!

Уредът съдържа електрически и механични компоненти.

Винаги изключвайте уреда от електрозахранването, преди да започнете да го сглобявате, разглобявате или почиствате.

Указание

Колкото по-малка е дължината на маркуча и колкото по-голям е диаметърът на маркуча, толкова по-висока е мощността на изпомпване.

За да избегнете запушвания на помпата, при диаметри на маркуча, по-малки от 1 ¼", използвайте предварителен филтър.

• SP 16.000 Dirt специална принадлежност
- SP 22.000 Dirt интегриран в опорния крак Връзката за помпа е оборудвана с щепселна система (Quick-Connect).

Присъединителният щуцер с присъединителен елемент за помпата G 1 ½ и резбовата връзка G 1 са приложени към уреда, без да са монтирани.

Указание

Към присъединителния елемент на помпата G 1 ½ могат да се свързват маркучи с диаметър 1", 1 ¼" и 1 ½".

За да могат да се изпомват частици с желания размер на зърната, трябва да се избира достатъчно голям диаметър на маркуча, а присъединителният елемент на помпата G 1½ да се скъсява съответно по жлебовете. При зърна с по-малка големина също се препоръчва голям диаметър на маркуча, за да може да се повиши дебитьт.

Свързване на маркуч към помпата, при употреба на маркуч 1", 1 ¼" или 1 ½":

1 Завинтете присъединителния елемент на помпата G 1 ½ върху присъединителния щущер. Фигура В
2 Поставете скобата за маркуч на маркуча.
3 Поставете маркуча върху присъединителния елемент на помпата G 1 ½ и го закрепете със скоба за маркуч.
4 Поставете присъединителния щущер в Quick-Connect. Фигура С

Свързване на маркуч към помпата, при употреба на маркуч 34 " или 1" (SP 16.000 Dirt):

1 Завинтете резбовата връзка G 1 върху присъединителния щущер.
2 Монтиране на специалната принадлежност присъединителен елемент на помпата G 1 (6.997-359.0 Присъединителен елемент на помпа G 1 (33,3 mm), вкл. възвратен вентил - не се съдържа в комплекта на доставката) на резбовата връзка G 1:

a Поставете възвратния вентил върху резбовата връзка G 1 така, че да може да се чете надписът "UP".
b Завинтете присъединителния елемент на помпата G 1 върху резбовата връзка G 1.

3 Поставете скобата за маркуч на маркуча.

4 Поставете маркуча върху присъединителния елемент на помпата G 1 и го закрепете със скоба за маркуч.
5 Поставете присъединителния щущер в Quick-Connect.

Фигура С

Настройка/потапяне на помпата:

1 Поставете регулирането по височина на поплавъчния прекъсвач във фиксирането. Фигура D
2 Поставете помпата устойчиво върху здрава основа в течността за изпомпване или я потопете с помощта на закрепено на дръжката за носене въже.

Указание

Зоната на всмукване не трябва да бъде блокирана от замърсявания. При кална основа поставете помпата върху тухла или подобен предмет.

Уверете се, че помпата е в хоризонтално положение. Не носете помпата, като я държите за кабела или маркуча.

Експлоатация

⚠️ ОПАСНОСТ

Опасност за живота поради електрически удар!

При контакт с части под напрежение има опасност за живота поради електрически удар. По време на работа не докосвайте закрепеното на дръжката за носене въже и никакви предмети, които са в контакт с изпомпваната течност (напр. подаващи се от изпомпваната течност тръбопроводи, парапети) и не бъркайте в изпомпваната течност.

Автоматично устройство за обезвъздушаване

1. При ниско ниво на течността евентуално засмуканият или намиращ се в помпата въздух се изпуска през автоматичното устройство за обезвъздушаване. Освен въздух може да излезе и течност.
   Ако при ниско ниво на течността помпата има проблеми със засмукването, изключете и включете отново мрежовия щепсел, за да се подпомогне процесът на засмукване.
   Фигура Е

Автоматичен режим

1. Настройте поплавъчния прекъсвач чрез регулирането по височина и дължината на кабела.

Указание

Ако помпата работи без надзор, винаги поставяйте поплавъчния прекъсвач в най-горната позиция, за да са гарантира надеждно изключване на помпата.

Фигура F

Указание

Ако помпата се настрои на най-долната позиция, настройте дължината на кабела между поплавъчния прекъсвач и фиксирането на 2,5 ст, вж. маркировката на кабела.

Фигура G

1. Включете мрежовия щепсел в контакта.

Указание

В автоматичен режим поплавъчният прекъсвач управлява автоматично процеса на изпомпване. Помпата се включва, щом поплавъчният прекъсвач достигне височината на включване поради покачващото се ниво на течността.

Помпата се изключва, щом поплавъчният прекъсвач достигне височината на изключване поради спадащото ниво на течността. Трябва да е осигурена свободата на движение на поплавъчния прекъсвач.

Минималната дължина на кабела между поплавъчния прекъсвач и фиксирането трябва да бъде 2,5 ст.

Височина на включване/височина на изключване (поплавъчен прекъсвач в найдолна позиция):

Мин./Макс.	SP 16.000 Dirt	SP 22.000 Dirt
Височина на включване cm*	18/21 20/24
Височина на изключване cm*	4/12 6/15

Височина на включване/височина на изключване (поплавъчен прекъсвач в найгорна позиция):

Мин./Макс.	SP 16.000 Dirt	SP 22.000 Dirt
Височина на включване cm*	28/31 33/36
Височина на изключване cm*	14/22 19/27

* Височините на превключване варират в зависимост от позицията на поплавъчния прекъсвач и дължината на кабела между поплавъчния прекъсвач и фиксирането. Ние препоръчваме да се запази предварително настроената дължина на кабела.

Ръчен режим

Указание

В ръчен режим помпата остава постоянно включена. За да може помпата да засмуква самостоятелно в ръчен режим, нивото на течността трябва да бъде най-малко 60 mm (SP 16.000 Dirt) или 50 mm (SP 22.000 Dirt). Помпата може да изпомпва до достигане на ниво на остатъчна течност от 25 mm (SP 16.000 Dirt) или 35 mm (SP 22.000 Dirt). Посоченото ниво на остатъчна течност се достига само в ръчен режим. Трябва да е осигурена свободата на движение на поплавъчния прекъсвач.

1. Закрепете поплавъчния прекъсвач, насочен нагоре, във фиксирането.
   Фигура Н

ВНИМАНИЕ

Опасност от повреда при работа на сухо!

Работата на сухо води до повишено износване на помпата.

Не оставяйте помпата да работи без надзор в ръчен режим.

При работа на сухо незабавно изключете мрежовия щепсел от контакта.

1. Включете мрежовия щепсел в контакта.

Приключване на работата

1. Извадете мрежовия щепсел от контакта. Уредът спира.

ВНИМАНИЕ

Опасност от повреда!

Опасност от повреда поради засъхнали замърсявания, респ. добавки.

Изплаквайте и почиствайте уреда веднага след всяка употреба.

1. Ако е била изпомпвана замърсена или смесена с добавки течност, изплаквайте и почиствайте уреда веднага след края на работата, вж. глава Изплакване и почистване.

2. Изпразнете уреда и принадлежностите и ги оставете да изсъхнат.

Грижа и поддръжка

⚠️ ОПАСНОСТ

Опасност от токов удар и наранявания!

Уредът съдържа електрически и механични компоненти.

Почистването и поддръжката от страна на потребителя не трябва да се извършват от деца.

Изплакване и почистване

ВНИМАНИЕ

Опасност от повреда!

Опасност от повреда поради засъхнали замърсявания, респ. добавки.

Изплаквайте и почиствайте уреда веднага след всяка употреба.

1 Ако е била изпомпвана замърсена или смесена с добавки течност, след това уредът трябва да се изплакне: Изпомпвайте с уреда чиста сладка вода без добавки, докато се отмият всички замърсявания, респ. добавки от него.

⚠️ ОПАСНОСТ

Опасност от токов удар и наранявания!

Уредът съдържа електрически и механични компоненти.

Винаги изключвайте уреда от електрозахранването, преди да започнете да го сглобявате, разглобявате или почиствате.

2 Извадете мрежовия щепсел от контакта.
3 Натиснете бутона на Quick-Connect и свалете присъединителния щущер. Фигура С

4 При необходимост отстранете остатъците от маркуча и по Quick-Connect.

5 Почистете външните повърхности на уреда с мека, чиста кърпа и чиста сладка вода.

6 Изпразнете уреда и принадлежностите и ги оставете да изсъхнат.

Поддръжка

Уредът не се нуждае от поддръжка.

Транспортиране

Ръчен транспорт

⚠ПРЕДПАЗЛИВОСТ

Опасност от наранявания поради препъване!

Съществува опасност от наранявания поради препъване в свободно положени кабели и маркучи.

При преместването на уреда внимавайте за кабели и маркучи.

1. Вдигайте и носете уреда за дръжката за носене.

Опасност от нараняване, опасност от повреда!

При транспортиране съблюдавайте теглото на уреда.

Поставете или осигурете уреда в съответствие с валидните инструкции, за да не се изплъзне или да не бъде отхвърлен с висока скорост по време на транспортирането.

1. При транспортиране в превозни средства осигурявайте уреда срещу изплъзване и преобръщане в съответствие с väлините инструкции.

Съхранение

ВНИМАНИЕ

Опасност от повреда поради замръзване!

Ненапълно изпразненият уред може да бъде повреден поради замръзване.

Изпразнете напълно уреда и принадлежностите, преди да ги приберете за съхранение.

Пазете уреда от замръзване.

Съхранявайте уреда на място, където не се очаква замръзване и не навън.

⚠ПРЕДПАЗЛИВОСТ

Опасност от наранявания и повреди!

Върху наклонени повърхности уредът може да се преобърне.

При съхранението вземайте под внимание теглото на уреда.

1. Изпразнете напълно помпата и принадлежностите.
2. Оставете помпата и принадлежностите да изсъхнат.
3. Съхранявайте помпата на място, където не може да замръзне.

Помощ при неизправности

Много често причините за повреда са елементарни и с помощта на следните указания може сами да ги отстраните. Ако не сте сигурни или повредите не са описани тук, обърнете се към оторизирания сервис.

Грешка Причина Отстраняване
Помпата работи, но не изпомпва	В помпата има въздух.	1. Изключете и включете многократно мрежовия щепсел в контакта, докато се засмуче течност.
	Областта на засмукване е запушена.	1. Извадете мрежовия щепсел от контакта.2. Почистете областта на засмукване.
	Нивото на течността в ръчен режим е твърде ниско.	1. По възможност потопете помпата подълбоко в течността за изпомпване, вж. глава Експлоатация.

Грешка Причина Отстраняване
Помпата не тръгва или спира внезапно по време на работа	Захранването с ток е прекъснато.	1. Проверете предпазителите и електрическите връзки.
	Защитното термореле е изключило помпата поради прегряване.	1. Извадете мрежовия щепсел от контакта.2. Оставете помпата да се охлади.3. Отстранете частици замърсявания в областта на засмукване.4. Почистете областта на засмукване.5. Предотвратявайте сухия ход на помпата.
	Частици замърсявания блокират областта на засмукване.	1. Извадете мрежовия щепсел от контакта.2. Почистете областта на засмукване.
Мощността на засмукване спада	Областта на засмукване е запушена.	1. Извадете мрежовия щепсел от контакта.2. Почистете областта на засмукване.
Мощността на изпомпване е твърде слаба	Максималната височина на изпомпване е превишена. Избрани са неправилни диаметър и дължина на маркуча.	1. Съблюдавайте максимальната височина на изпомпване, вж. глава Технически данни.2. При необходимост изберете по-голям диаметър или по-малка дължина на маркуча, вж. глава Оптимизиране на дебита.
Quick-Connect не може да се отвори или затвори	Щепселната система е замърсена.	1. Свалете скобата.2. Почистете скобата.3. Монтирайте скобата.

Технически данни

		SP16.000Dirt	SP22.000Dirt
Данни за мощността на уреда
Мрежово напрежение	V	230-240	230-240
Мрежова честота	Hz	50	50
Номинална мощност	W	550	750
Дебит, максимален	l/h	16.000	22.000
Налягане (макс.)	MPa(bar)	0,08(0,8)	0,08(0,8)
Височина на засмукване (макс.)	m	8	8
Дълбочина на потапяне (макс.)	m	7	7
Доп. темп. на изпомпв.течност	°C	5...35 5...35
Размер на частиците (макс.) на допустимите течности за изпомпване	mm	20	30
Минимално ниво на течността (ръчен режим)	mm	60	50
Ниво на остатъчна течност	mm	25	35
Тегло (без принадлежности)	kg	4,9	6,5

Запазваме си правото на технически промени.

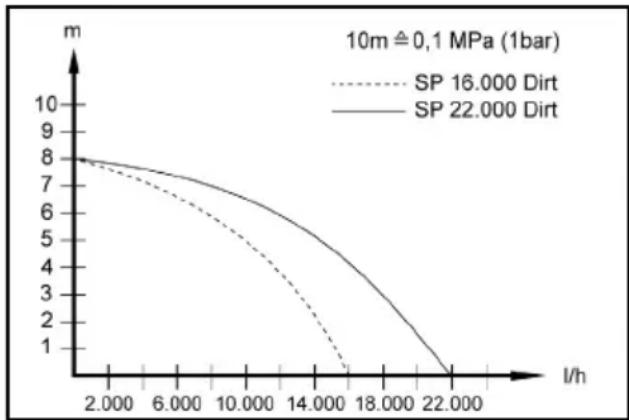

Оптимизиране на дебита

Дебитьт е толкова по-голям:

• колкото по-ниска е височината на изпомпване,
• колкото по-голям е диаметърът на използвания маркуч,
• колкото по-къс е използваният маркуч.

- колкото по-малко загуби на налягане причинява свързаната принадлежност.

Декларация за съответствие на EC

С настоящото декларираме, че посочената по-долу машина по своята концепция и конструкция, както и в пуснатото от нас на пазара изпълнение,

съответства на приложимите основни изисквания за безопасност и опазване на здравето, определени в директивите на ЕС. При несъгласувана с нас промяна на машината тази декларация губи своята валидност.

Продукт: Помпа

Тип: 1.645-xxx

Приложими директиви на ЕС

2014/35/EC

2014/30/EC

2011/65/EC

2009/125/EO

Приложен(и) регламент(и)

(EC) 2019/1781

Приложими хармонизирани стандарти

EN 60335-1

EN 60335-2-41

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN IEC 63000: 2018

Подписващите лица действат от името и като пълномощници на управителния орган.

H. Jenner

Пълномощник по документацията:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40
