SP 16.000 Dirt - Pumpe Kärcher - Gratis brugsanvisning og manual
Find enhedens vejledning gratis SP 16.000 Dirt Kärcher i PDF-format.
| Produkttype | Snavsetvandspumpe |
| Mærke | Kärcher |
| Model | SP 16.000 Dirt |
| Kategori | Pumpe |
| Forsyningsspænding | 230-240 V / 50 Hz |
| Optagen effekt | 550 W |
| Maks. flow | 16 000 l/h |
| Maks. tryk | 0,08 MPa (0,8 bar) |
| Maks. løftehøjde | 8 m |
| Maks. neddybningsdybde | 7 m |
| Væsketemperatur | 5 °C til 35 °C |
| Maks. partikelstørrelse | 20 mm |
| Min. væskehøjde (manuel tilstand) | 60 mm |
| Restvæskehøjde | 25 mm |
| Vægt (uden tilbehør) | 4,9 kg |
| Funktioner | Automatisk og manuel tilstand, flydekontakt, automatisk udluftning |
| Sikkerhed | Termisk beskyttelse, automatisk stop med flyder |
| Vedligeholdelse | Skyl med rent vand efter brug, udvendig rengøring |
| Reservedele | Fås på www.kaercher.com |
| Reparationsvenlighed | Af autoriseret servicecenter |
| Garanti | I henhold til betingelser i salgslandet (se vejledning) |
Ofte stillede spørgsmål - SP 16.000 Dirt Kärcher
Brugerspørgsmål om SP 16.000 Dirt Kärcher
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Pumpe i PDF-format gratis! Find din vejledning SP 16.000 Dirt - Kärcher og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. SP 16.000 Dirt af mærket Kärcher.
BRUGSANVISNING SP 16.000 Dirt Kärcher
Generelle henvisninger 37
Bestemmelsesmæssig anvendelse.... 37
Faregrader 38
Optimering af transportmængden 41
Generelle henvisninger
Læs den originale driftsvejledning og de vedlagte sikkerhedshenvisninger inden maskinen tages i brug første gang. Bet-
jen maskinen i overensstemmelse hermed.
Opbevar begge hæfter til senere brug eller til kommen-de brugere.
Bestemmelsesmæssig anvendelse
Apparatet må kun anvendes i en privat husholdning.
Bestemmelsesmæssig anvendelse:
- Afvanding af bygningsdele ved oversvømmelser
- Om- og udpumpning af beholdere
• Vandaftapning fra brønde og skakter - Pumpning af ferskvand fra både og yachter
Oplysninger om funktionsmåden se kapitlet Drift.
Tilladte transportvæsker
⚠️FARE
Brandfarlige eller eksplosive stoffer kan antændes eller eksplodere.
Uegnede stoffer kan beskadige pumpen.
Transporter ikke eksplosive, brandfarlige eller ætsende væsker eller gasser (f.eks. brændstoffer, petroleum, nitrofortynding) eller fedt, olie, saltvand eller spildevand fra toiletanlæg eller vand, der har en lavere flydeevne end rent vand.
Tilladte transportvæsker:
- Ferskvand til en vis kontamineringsgrad.
SP 16.000 Dirt:
Vand med en kontamineringsgrad med en partikelstørrelse på op til 20 mm
SP 22.000 Dirt:
Vand med en kontamineringsgrad med en partikelstørrelse på op til 30 mm
- Vand i svømmehaller ved korrekt dosering af additiverne.
- Vaskelud, f.eks. fra udløbne vaskemaskiner. Skyl derefter pumpen med rent ferskvand, og rengør den, se kapitlet Skylning og rengøring.
- Transportvæskernes temperatur skal være mellem 5 °C og 35 °C.
Uhensigtsmæssig anvendelse
BEMAERK
Fare for beskadigelse på grund af frost!
Drift under frost kan beskadige maskinen.
En maskine, der ikke er tømt helt, kan blive ødelagt på grund af frost.
Anvend ikke maskinen under frost.
Beskyt maskinen mod frost.
BEMAERK
Maskinen er ikke egnet til uafbrudt kontinuerlig drift.
Brug ikke maskinen uafbrudt over en længere periode (f.eks. kontinuerlig cirkulationsdrift i damme) eller som en stationær installation (f.eks. som løfteanlæg, spring-vandspumpe).
Obs
Producenten hæfter ikke for eventuelle skader, der forårsages af uhensigtsmæssig anvendelse eller forkert betjening.
Faregrader
⚠️FARE
- Henviser til en umiddelbar fare, der medfører alvorlige kvæstelser eller død.
ADVARSEL
- Henviser til en mulig farlig situation, der kan medføre alvorlige kvæstelser eller død.
⚠FORSIGTIG
- Henviser til en mulig farlig situation, der kan medføre lettere kvæstelser.
BEMAERK
- Henviser til en mulig farlig situation, der kan medføre materielle skader.
Miljøbeskyttelse
Emballagen kan genbruges. Sørg for at bortskaffe emballagen miljømæssigt korrekt.
Elektriske og elektroniske maskiner indeholder værdifulde materialer, der kan genbruges, og ofte dele, såsom batterier, akku-pakker eller olie, der ved forkert håndtering eller forkert bortskaffelse
kan udgøre en fare for menneskers sundhed og for miljøet. For en korrekt drift af maskinen er disse dele imidlertid nødvendige. Maskiner, der er kendetegnet med dette symbol, må ikke bortskaffes sammen med husholdningsaffaldet.
Henvisninger til indholdsstoffer (REACH)
Aktuelle oplysninger om indholdsstoffer findes på: www.kaercher.com/REACH
Anvend kun originaltilbehør og -reservedele. De er en garanti for en sikker og fejlfri drift af maskinen. Informationer om tilbehør og reservedele findes på www.kaercher.com.
Leveringsomfang
Maskinens leveringsomfang er vist på emballagen. Kontroller ved udpakningen, om indholdet er komplet. Kontakt venligst forhandleren, hvis der mangler tilbehør eller ved transportskader.
Garanti
I det enkelte lande gælder de garantibetingelser, der er fastsat af vore salgsselskab. Eventuelle fejl ved maskinen udbedres gratis inden for garantien, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl. Hvis du ønsker at gøre garantien gældende, bedes du henvende dig til din forhandler eller nærmeste kundeservicecenter medbringende kvittering for købet.
(Se adressen på bagsiden)
Maskinbeskrivelse
Fig., se grafiksider
Figur A
① Bæregreb
② Nettilslutningskabel med stik
③ Automatisk udluftningsanordning
4 Quick-Connect
⑦ Lås (svømmerafbryder)
⑧ Højdejustering (svømmerafbryder)
⑨ Svømmerafbryder
* ikke inkluderet i leverancen.
Ibrugtagning
⚠️FARE
Fare for elektrisk stød og kvæstelser!
Maskinen indeholder elektriske og mekaniske komponenter.
Afbryd altid maskinen fra strømforsyningen, før du monterer, afmonterer eller rengør den.
Obs
Jo kortere slangelængde og jo større slangediameter er, desto højere er transportkapaciteten.
Anvend et forfilter ved slangediametre under 1 14 " for at undgå tilstopninger af pumpen.
Pumpetilslutningen er udstyret med et stiksystem (Quick-Connect).
Tilslutningsstudsen med pumpetilslutningsstykket G 1½ og G 1-gevindtilslutningen er vedlagt maskinen uden at være monteret.
Obs
Slanger med en diameter på 1", 1¼" og 1½" kan tilsluttes til pumpetilslutningsstykket G1½.
For at den ønskede kornstørrelse kan transporteres, skal der vælges en tilstrækkelig stor slangediameter, og pumpetilslutningsstykket G 1½ skal tilsvarende afkortes ved rillerne. Også ved mindre kornstørrelser anbefales en større slangediameter for at muliggøre en høj gen- nemstrømningsmængde.
Tilslut slangen til pumpen, når du bruger en 1", 1¼" eller 1½" slange:
1 Skru pumpetilslutningsstykket G1½ på tilslutningsstudsen.
Figur B
2 Skub slangeklemmen på slangen.
3 Skub slangen på pumpetilslutningsstykket G1½, og fastgør den med en slangeklemme.
4 Skub tilslutningsstykket ind i Quick-Connect.
Figur C
Tilslut slangen til pumpen, når der anvendes en 34 " eller 1" slange (SP 16.000 Dirt):
1 Skru G1-gevindtilslutningen på tilslutningsstudsen.
2 Montér specialtilbehøret pumpetilslutningsstykke G1 (6.997-359.0 pumpetilslutningsstykke G1 (33,3 mm) inkl. kontraventil - ikke inkluderet i leverancen) på G1-gevindtilslutningen:
a Læg kontraventilen på G1-gevindtilslutningen, så skriften "UP" kan læses.
b Skru pumpetilslutningsstykket G1 til G1-gevindtilslutningen.
3 Skub slangeklemmen på slangen.
4 Skub slangen på pumpetilslutningsstykket G1, og fastgør den med en slangeklemme.
5 Skub tilslutningsstykket ind i Quick-Connect.
Figur C
Opstilling/nedsænkning af pumpen:
1 Sæt svømmeafbryderens højdejustering i låsen.
Figur D
2 Opstil pumpen stabilt på fast undergrund i pumpevæsken, eller nedsænk den med en wire, der er fastgjort på bærehåndtaget.
Obs
Sugeområdet må ikke være blokeret af urenheder. Stil pumpen på en mursten eller lignende, hvis undergrunden er mudret. Sørg for, at pumpen står vandret. Bær ikke pumpen i kablet eller slangen.
Drift
⚠️FARE
Livsfare på grund af elektrisk stød!
Hvis spændingsførende dele berøres, er der livsfare på grund af elektrisk stød.
Under driften må du ikke berøre wiren, der er fastgjort på bærehåndtaget, eller genstande, der er i kontakt med transportvæsken (f.eks. rørledninger, der rager ind i transportvæsken, gelændere), og grib ikke ind i transportvæsken.
Automatisk udluftningsanordning
- Ved lavt væskeniveau undviger eventuelt opsuget eller i pumpen eksisterende luft via den automatiske udluftningsanordning. Ud over luft kan der også komme væske ud.
Hvis pumpen har problemer med indssugning ved lavt væskeniveau, skal du trække stikket ud af stikkontakten og sætte det i igen flere gange for at understøtte indssugningen.
Figur E
Automatisk drift
- Juster svømmerafbryderen via højdejusteringen og kabellængden.
Obs
Hvis pumpen betjenes uden opsyn, skal du altid indstille svømmerafbryderen til den øverste position for at sikre pålidelig frakobling af pumpen.
Figur F
Obs
Hvis svømmerafbryderen indstilles på den nederste position, indstilles kabellængden mellem svømmerafbryder og lås på 2,5 cm, se markering på kablet.
Figur G
I automatisk drift styrer svømmerafbryderen pumpningen automatisk.
Pumpen tænder, så snart svømmerafbryderen har nået tilkoblingshøjden på grund af det stigende væskeniveau.
Pumpen slukker, så snart svømmerafbryderen har nået frakoblingshøjden på grund af det faldende væskeniveau.
Svømmerafbryderens bevægelsesfrihed skal være sikret.
Kabellængden mellem svømmerafbryderen og låsen skal være mindst 2,5 cm.
Tilkoblingshøjde/frakoblingshøjde (svømmeraf-bryder i nederste position):
| Min./maks. SP 16 | 000 Dirt SP 22.000 | Dirt |
| Tilkoblingshøjde cm* | 18/21 20/24 | |
| Frakoblingshøj-de cm* | 4/12 6/15 |
Tilkoblingshøjde/frakoblingshøjde (svømmeraf-bryder i øverste position):
| Min./maks. SP 16 | 000 Dirt SP 22.00 | 0 Dirt |
| Tilkoblingshøjde cm* | 28/31 33/36 | |
| Frakoblingshøj-de cm* | 14/22 19/27 |
* Koblingshøjderne varierer afhængigt af positionen af svømmerafbryderen og kabellængden mellem svømmerafbryderen og låsen. Vi anbefaler at bevare den indstillede kabellængde.
Manuel drift
Obs
I manuel drift forbliver pumpen tændt permanent. For at pumpen suger automatisk under manuel drift, skal væskeniveauet være mindst 60 mm (SP 16.000 Dirt) eller 50 mm (SP 22.000 Dirt). Pumpen kan pumpe op til en restvæskehøjde på 25 mm (SP 16.000 Dirt) eller 35 mm (SP 22.000 Dirt). Det angivne restvæskeniveau nås kun ved manuel betjening.
Svømmerafbryderens bevægelsesfrihed skal være sikret.
- Fastgør svømmeafbryderen i låsen, så den peger opad.
Figur H
BEMAERK
Tørløb fører til forøget slid på pumpen.
Lad ikke pumpen være uden opsyn i manuel drift.
Når omgående netstikket ud af stikdåsen ved tørløb.
Afslutning af driften
- Træk netstikket ud af stikkontakten.
Maskinen stopper.
BEMÆRK
Fare for beskadigelse!
Fare for beskadigelse på grund af indtørrede tilsmudsninger eller tilsætningsstoffer.
Skyl og rengør maskinen umiddelbart efter hver brug.
- Hvis der er blevet transporteret væske, der er forurenet eller tilsat tilsætningsstoffer, skal maskinen skylles og rengøres umiddelbart efter afslutningen af driften, se kapitlet Skylning og rengøring.
- Tøm maskinen og tilbehøret, og lad dem tørre.
Fare for elektrisk stød og kvæstelser!
Maskinen indeholder elektriske og mekaniske komponenter.
Rengøring og brugervedligeholdelse må ikke udføres af børn.
Skylning og rengøring
BEMÆRK
Fare for beskadigelse!
Fare for beskadigelse på grund af indtørrede tilsmudsninger eller tilsætningsstoffer.
Skyl og rengør maskinen umiddelbart efter hver brug.
1 Hvis der er blevet transporteret væske, der er tilsmudset eller tilsætningsstoffer, skal maskinen derefter skylles: Pumpe ferskvand uden tilsætningsstoffer med maskinen, indtil alle tilsmudsninger eller tilsætningsstoffer er skyllet ud af maskinen.
⚠️FARE
Fare for elektrisk stød og kvæstelser!
Maskinen indeholder elektriske og mekaniske komponenter.
Afbryd altid maskinen fra strømforsyningen, før du monterer, afmonterer eller rengør den.
2 Træk netstikket ud af stikkontakten.
3 Tryk på knappen for Quick-Connect, og træk tilslutningsstudsen af.
Figur C
4 Fjern eventuelle rester fra slangen på Quick-Connect.
5 Rengør maskinen udvendigt med en blød, ren klud og rent ferskvand.
6 Tøm maskinen og tilbehøret, og lad dem tørre.
Vedligeholdelse
| Fejl Årsag Afhjælpning | ||
| Pumpen kører, men transporterer ikke | Der er luft i pumpen. 1. Træk netstikket ud og isæt det flere gange i stikkontakten, indtil der suges væske op. | |
| Indsugningsområdet er tilstoppet. 1. Træk netstikket ud af stikkontakten.2. Rengør indsugningsområdet. | ||
| Væskeniveauet er for lavt i manuel drift. | 1. Dyk pumpen lidt længere ned i transportvæsken, se kapitlet Drift. | |
| Pumpen starter ikke eller standser pludseligt under driften | Strømforsyningen er afbrudt. 1. Kontroller sikringerne og de elektriske forbindelser. | |
| Termosikkerhedsafbryderen har frakoblet pumpen på grund af overophedning. | 1. Træk netstikket ud af stikkontakten.2. Lad pumpen afkøle.3. Fjern smudspartikler i indsugningsområdet.4. Rengør indsugningsområdet.5. Forhindr pumpens tørløb. | |
| Smudspartikler blokerer indsugningsområdet. | 1. Træk netstikket ud af stikkontakten.2. Rengør indsugningsområdet. | |
| Transportkapaciteten bliver mindre | Indsugningsområdet er tilstoppet. 1. Træk netstikket ud af stikkontakten.2. Rengør indsugningsområdet. | |
Transport
Manuel transport
⚠FORSIGTIG
Fare for kvæstelser, fordi man snubler!
Vær opmærksom på kabler og slanger, när du flytter maskinen.
Transport i køretøjer
ADVARSEL
Fare for kvæstelse, fare for beskadigelse!
Vær opmærksom på maskinens vægt ved transporten. Opbevar eller fastgør maskinen i overensstemmelse med gældende forskrifter, så den ikke kan glide eller kastes rundt under transport.
- Ved transport i køretøjer skal maskinen sikres mod at glide eller vælte iht. til de gældende retningslinjer.
Opbevaring
BEMAERK
Fare for at beskadigelse på grund af frost!
En maskine, der ikke er tømt helt, kan ødelægges på grund af frost.
Tøm maskine og tilbehør helt, før du opbevarer dem. Beskyt maskinen mod frost.
Opbevar maskinen et frostfrit sted og ikke udendørs.
⚠FORSIGTIG
Vær opmærksom på maskinens vægt ved opbevaring.
Fejl skyldes ofte enkle årsager, som du selv kan afhjælpe ved hjælp af følgende oversigt. I tvivlstilfælde eller ved fejl, der ikke nævnes her, skal du kontakte den autoriserede kundeservice.
| Fejl Årsag Afhjælpning | ||
| Transportkapaciteten er for lav | Den maksimale transporthøjde er over-skredet.Slangediameteren og slangelængden er valgt forkert. | 1. Overhold den maksimale transporthøjde, se kapitlet Tekniske data.2. Vælg eventuelt en større slangediameter eller en kortere slangelængde, se kapitlet Optimering af transportmængden. |
| Quick-Connect kan ikke åbnes eller lukkes | Stiksystemet er snavset. 1. Fjern klipsen. | 2. Rengør klipsen.3. Monter klipsen. |
Tekniske data
| SP16.000Dirt | SP22.000Dirt | ||
| Effektdata maskine | |||
| Netspænding V 230-240 230-240 | |||
| Netfrekvens Hz 50 50 | |||
| Nominel effekt W 550 | 750 | ||
| Transportmængde maks. | l/h | 16.000 | 22.000 |
| Tryk (maks.) | MPa(bar) | 0,08(0,8) | 0,08(0,8) |
| Transporthøjde (maks.) | m | 8 | 8 |
| Neddykningsdybde(maks.) | m | 7 | 7 |
| Till. temp. pumpevæske | °C | 5...35 | 5...35 |
| Partikelstørrelse (maks.)for de tilladte transportvæsker | mm | 20 30 | |
| Minimumvæskehøjde(manuel tilstand) | mm | 60 50 | |
| Restvæskeniveau | mm | 25 35 | |
| Vægt (uden tilbehør) | kg | 4,9 | 6,5 |
Der tages forbehold for tekniske ændringer.

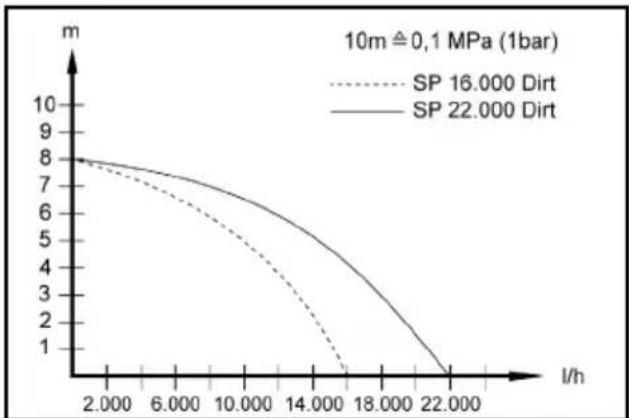

Optimering af transportmængden
Transportmængden er større:
- jo lavere transporthøjden er.
- jo større diameteren på den anvendte slange er.
- jo kortere den anvendte slange er.
- jo mindre tryktab det tilsluttede tilbehør forårsager.
line
| l/h | SP 16.000 Dirt | SP 22.000 Dirt | | ------ | -------------- | -------------- | | 2.000 | 8.0 | 8.0 | | 6.000 | 7.5 | 7.5 | | 10.000 | 6.5 | 6.5 | | 14.000 | 4.5 | 4.5 | | 18.000 | 2.5 | 2.5 | | 22.000 | 1.0 | 1.0 |Hermed erklærer vi, at nedenstående maskine på grund af sin udformning og konstruktion i den udførelse, i hvilken den sælges af os, overholder EU-direktivernes relevante, grundlæggende sikkerheds- og sundhedsmæssige krav. Hvis maskinen ændres uden aftale med os, mister denne attest sin gyldighed.
Produkt: Pumpe
Type: 1.645-xxx
Anvendt(e) forordning(er)
(EU) 2019/1781
Anvendte harmoniserede standarder
EN 60335-1
EN 60335-2-41
EN 62233: 2008
EN 55014-1: 2017 + A11: 2020
EN 55014-2: 2015
EN 61000-3-2: 2014
EN 61000-3-3: 2013
EN IEC 63000: 2018
Underskriverne handler på bestyrelsens vegne og med dennes fuldmagt.
Dokumentationsbefuldmægtiget:
S. Reiser
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
Tillatte transportvæsker
⚠️FARE
Tillatte transportvæsker:
- Ferskvann opp til oppgitt tilsmussingsgrad. SP 16.000 Dirt: Vann med en tilsmussingsgrad opp til en kornstørrelse på 20 mm
SP 22.000 Dirt:
Drift ved frost kan skade apparatet.
Kontroller at innholdet i pakken er komplett när du pakker ut. Manglende tilbehør eller transportskader skal meldes til forhandleren.
Garanti
(Se adresse på baksiden)
* Ikke inkludert i leveransen.
Igangsetting
⚠️FARE
3 Skyv slangen på pumpekoblingsstykket G 1 ½ og fest den med en slangeklemme.
Under drift må du ikke berøre ståltauet som er festet til bærehåndtaket eller gjenstander som er i kontakt med transportvæsken (f.eks. rørledninger som stikker ut av transportvæsken, rekkverk) og ikke gripe ned i transportvæsken.
Automatisk ventilasjonsanordning
- Ved lavere væskenivå slippes eventuelt innsugingsluften eller pumpeluften ut via den automatiske ventilasjonsanordningen. I tillegg til luft kan det også sive ut væske.
Anvendt(e) forordning(er)
(EU) 2019/1781
Anvendte harmoniserte standarder
EN 60335-1
EN 60335-2-41
EN 62233: 2008
EN 55014-1: 2017 + A11: 2020
EN 55014-2: 2015
EN 61000-3-2: 2014
EN 61000-3-3: 2013
EN IEC 63000: 2018
② Nätkabel med kontakt
