HASZNÁLATI ÚTMUTATÓ USML 3.7 A1 ULTIMATE SPEED

Kezelési és biztonsági hivatkozások Az eredeti használati utasítás fordítása

DE AT CH

MOBILE LADESTATION

Olvasás előtt hajtsa ki az ábrát tartalmazó oldalt, és ezután ismerje meg a készülék mindegyik funkcióját.

SI

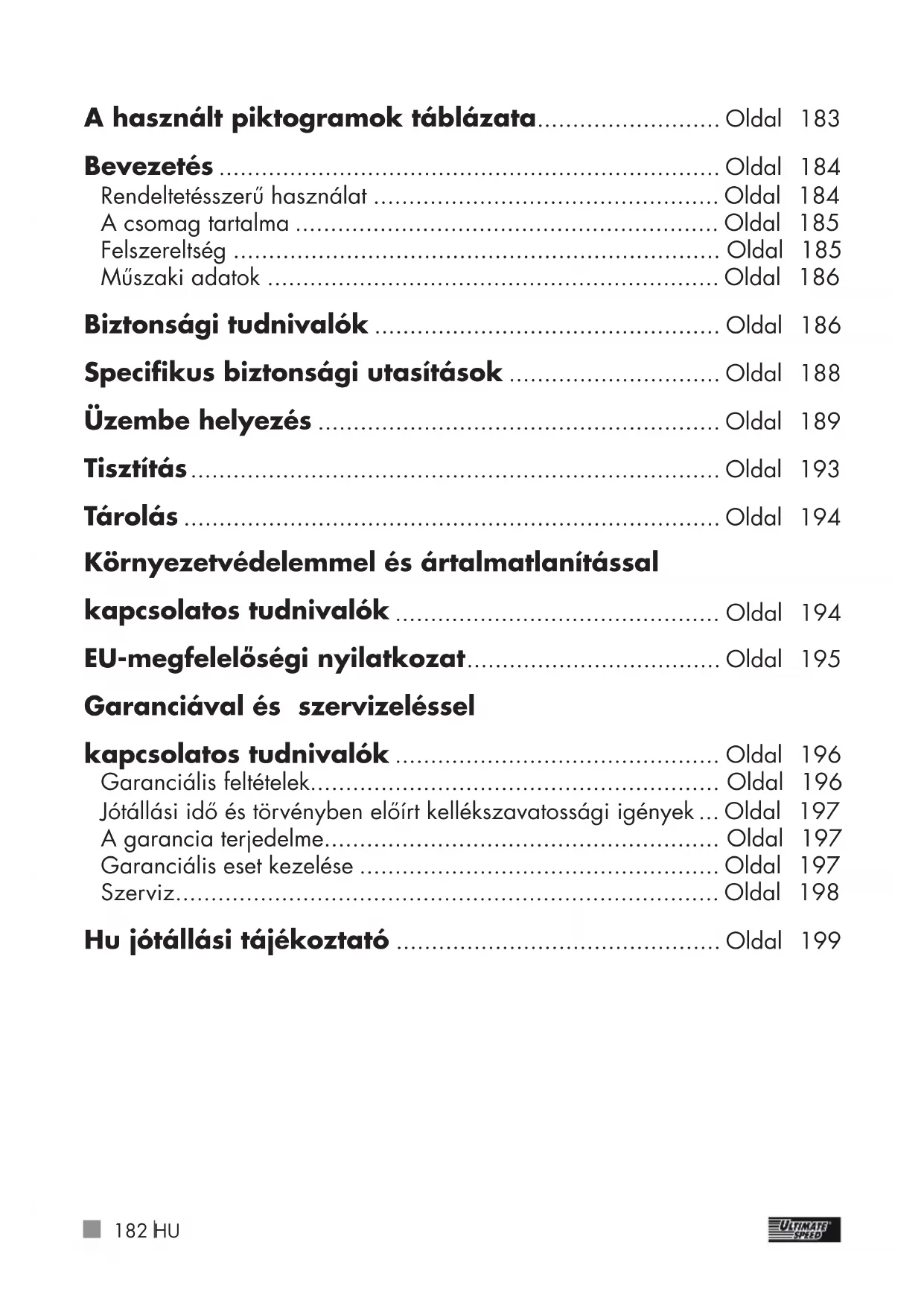

A használt piktogramok táblázata.... Oldal 183

Bevezetés .... Oldal 184

Rendeltetésszerű használat .... Oldal 184

A csomag tartalma .... Oldal 185

Felszereltség .... Oldal 185

Műszaki adatok .... Oldal 186

Biztonsági tudnivalók .... Oldal 186

Specifikus biztonsági utasítások .... Oldal 188

Üzembe helyezés .... Oldal 189

Tisztítás .... Oldal 193

Tárolás .... Oldal 194

Környezetvédelemmel és ártalmatlanítással

kapcsolatos tudnivalók .... Oldal 194

EU-megfelelöségi nyilatkozat.... Oldal 195

Garanciával és szervizeléssel

kapcsolatos tudnivalók .... Oldal 196

Garanciális feltételek.... Oldal 196

Jótállási idő és törvényben előírt kellékszavatossági igények ... Oldal 197

A garancia terjedelme.... Oldal 197

Garanciális eset kezelése .... Oldal 197

Szerviz.... Oldal 198

Hu jótállási tájékoztató .... Oldal 199

A használt piktogramok táblázata
	Olvassa el a használati útmutató!		Nem alkalmas informa-tikai rendszerekben való használatra
	Tartsa be a figyelmeztetéseket és biztonsági utasításokat!		Figyelmeztetés áramütésre! Életveszély!
	Fontos tudnivaló	50 Hz	50 Hz frekvencia
	Az akkumulátort környezetvédelmi szempontból megfelelően ártalmatlanítsa!		Az így megjelölt készülékeket a törvény értelmében a nem szelektált települési hulladéktól elkülönítve kell ártalmatlanítani. Tilos a háztartási hulladékkal együtt ártalmatlanítani.
	Legalacsonyabb környezet hőmérséklet: -25 °C		Környezetbarát módon ártalmatlanítsa a csomagolást és a készüléket!
	I. védelmi osztály	IP65	Védelem típusa
t_a = 45 °C	Legmagasabb névleges környezeti hőmérséklet 45 °C	V~	Váltakozó áramú feszültség V-ban
	Újrahasznosítható anyagokból készült		IC-CPD nem kapcsolt védővezetékkel
	Ne csípje be a kábelt		Ne húzza a kábelnél fogva
	Ne hajtson rá a kábelre		Ne lépjen rá a kábelre
	Ne hajtson rá a dugaszra		Ne lépjen rá a dugaszra
	Te törje meg a kábelt		A kábelt szabályosan csévélje fel, ill. le
	Ne érjen hozzá az érintkezőkhöz Ne illesszen be hegyes tárgyakat az érintkezőkbe		Vigyázat! Ne tegye ki a dugaszt és a kábelt nedvességnek/víznek.
	Ne tegye ki a dugaszt tűz hatásának		Tartsa tisztán a dugaszt. Akadályozza meg a rovarok bejutását.
	Ne érintse meg a kábelt nedves kézzel		Ha nem használja, mindig védje a dugaszt a kupakkal.

MOBIL TÖLTÖÁLLOMÁS USML 3.7 A1

- Bevezetés

Gratulálunk! Vállalatunk kiváló minőségű terméke mellett döntött. A termékkel még az első üzembe helyezés előtt ismerkedjen meg. Ehhez figyelmesen olvassa el a következő kezelési útmutatót és a biztonsági útmutatásokat.

A KÉSZÜLÉK NE KERÜLJÖN GYEREKEK KEZÉBE!

Atöltőkészülék csak 2. típusú dugasz- szal rendelkező elektromos és hibrid járművekhez alkalmas.

- Rendeltetésszerű használat

A töltókábel egy erre a célra szolgáló töltőinfrastruktúrán, ill. 230 V

hálózati aljzaton használható elektromos és hibrid járművek (a továbbiakban: járművek) töltésére.

Bármilyen más felhasználás nem megengedett, és ezért ellentétes a rendeltetésszerű használattal.

A mobil töltőállomás 1 csak akkor biztonságos, ha betartja ezt a használati útmutatót és a jármű dokumentációját.

A mobil töltőállomás 1 használata elött olvassa el ezt az üzemeltetési útmutatót és a jármű dokumentációját. A mobil töltőállomás 1 használata során tartsa be a leírt útmutatásokat. Ennek elmulasztása személyi sérülést vagy anyagi kárt, például áramütést, rövidzárlatot vagy tüzet okozhat. Minden ettől eltérő használat a berendezés károsodását okozhatja, és veszélyt jelenthet a felhasználóra nézve. A gyártó nem vállal felelősséget a rendeltetéssel ellentétes használatból eredő károkért.

Útmutatás: Kétség esetén vizsgál- tassa meg a töltőinfrastruktúrát, ill. a 230 V hálózati aljzatot szakkép- zett villanyszerelővel.

A készüléket személyes használatra fejlesztettük ki, kereskedelmi vagy ipari használatra nem alkalmas.

Az üzembe helyezését csak szaktudással rendelkező személy végezheti el.

• A csomag tartalma

1 Mobil töltőállomás

1 Üzemeltetési útmutató

• Felszereltség

Lásd az 'A', 'B' ábrákon:

A kicsomagolást követően azonnal ellenőrizze a szállítási csomag hiánytalanságát, valamint a mobil töltőállomás kifogástalan állapotát 1. Ha a készülék meghibásodott, ne használja.

1 Mobil töltőállomás
2 LED sáv
3 Digitális töltéskijelző
4 Gomb
5 Hálózati csatlakozóvezeték
6 Töltökábel elektromos autókhoz
7 Hálózati dugasz
8 T2 dugasz kupak
9 T2 dugasz
10 Töltőáram
11 Csatlakozó
12 Töltési idő
13 Betáplált energia
14 Töltési feszültség
15 Töltési teljesítmény

Útmutatás: Az alábbi szövegben a „termék” vagy „készülék” kifejezés a jelen üzemeltetési útmutatóban megnevezett mobil töltőállomásra 1 vonatkozik.

- Müszaki adatok

Modell: USML 3.7 A1

Használati

hömérséklet: -25 °C – 45 °C

Bemeneti feszültség: 230 V\~ 50 Hz

Max. bemeneti áramerősség: 16 A

Kimeneti feszültség: 230 V\~ 50 Hz

Max. kimeneti áramerősség: 16A

Töltési teljesítmény: 1,38–3,7 kW

Teljes hossz: 500 cm

Készülékház védelem

besorolása: IP65

Kioldási karakterisztika: A típus

Hibaáram felismerés: 30 mA

Hibaáram felismerés: 6 mA DC

Védelmi osztály: I

Bemeneti dugasz: Védőérintkezős

Kimeneti dugasz: T2

(EN 62196-2 alapján)

Hálózati rendszer: TN-C, TN-S

A termék műszaki jellemzői és megjelenése a továbbfejlesztés keretén belül bejelentés nélkül módosulhat.

Ennél fogva a jelen használati

útmutatóban megadott méretek, tudnivalók és adatok nem

garantáltak. A használati útmutató alapján támasztott jogi követeléseknek ezért nincs helyük.

- Biztonsági tudnivalók

KÉRJÜK,

A HASZNÁLAT ELÖTT

FIGYELMESEN OLVASSA EL A KEZELÉSI ÚTMUTATÓT.

AZ ÚTMUTATÓ A KÉSZÜLÉK

RÉSZE ÉS MINDIG KÉZNÉL KELL LENNIE!

Ez a rész a készülékkel történő munkavégzést illető alapvető biztonsági előírásokat ismerteti.

Személyek biztonsága:

Tartsa távol a gyerekeket és az állatokat a mobil töltőállo-mástól 1.
Gyermekek nem játszhatnak a készülékkel. A tisztítást és a felhasználói karbantartást gyermekek felügyelet nélkül nem végezhetik.
- Ügyeljen arra, hogy gyerekek ne játszhassanak a készülékkel.
A munkaterületen harmadik féllel szemben a felhasználó felel azokért a károkért, amelyeket a készülék használata okoz.
Használat közben soha ne fordítsa a készüléket saját maga vagy mások felé, különösen ne a szemek, és a fülek irányába. Sérülésveszély áll fenn!
Tartsa a készüléket száraz helyen, gyermekektől távol.

Kerülje el a készülékkárokat és az ebböl eredő személyi sérüléseket:

Munkavégzés a készülékkel:

- Vezetés közben ne használja a készüléket.

Üzembe helyezés előtt elle-nőrizze, nincsenek-e sérülések a készüléken, és csak akkor használja, ha kifogástalan állapotban van.

A készüléket tilos vízbe meríteni. Áramütésveszély áll fenn!

A készülék alján lévő szellő- zönyílást üzemeltetés közben tartsa szabadon. Ne zárja el a szellőzőnyílásokat a kezével vagy az ujjaival, és ne takarja le a készüléket. A nyílást mindig tartsa nyitva és tisztán. Ne zárja le, és ne ragasszon semmit a nyílásra. Ne helyezzen tárgyakat a furatokba.

Túlmelegedés-veszély áll fenn!

- Ügyeljen arra, hogy a légbevezető- és kivezető nyílásba ne kerüljön homok, por vagy egyéb kis méretű idegen test.

Magas külső hőmérséklet esetén ne hagyja a készüléket az autóban. A készülék helyrehozhatatlanul megrongálódhat.

A készülék az üzemelés során felmelegszik.

A forró felületek megérintése esetén égésveszély áll fenn.

■ Ne használja a készüléket gyúlékony folyadékok vagy gázok közelében. Gondos-kodjon a forró gözök elszívásáról. Ennek be nem tartása tűz- és robbanásveszéllyel jár!

Kapcsolja ki a készüléket, és húzza ki a hálózati dugaszt az aljzatból:

- ha nem használja a készüléket,

- ha tisztítási munkákat végez;

- ha a csatlakozókábel megsérült,

- ha idegen test jutott a készülékbe, vagy az rendellenes zajt ad.

Csak a gyártó által szállított és ajánlott tartozékokat használja.

■ Ne szedje szét és ne módosítsa a mobil töltőállomást 1. A készüléket csak karbantartó technikus javíthatja.

■ Ne használja a készüléket robbanásveszélyes helyeken, pl. gyúlékony folyadékok, gázok vagy por közelében.

■ Ne tegye ki a készüléket hőhatásnak.

■ Ne tárolja olyan helyeken, ahol a hömérséklet 70 °C fölé emelkedhet.

■ Ne csatlakoztassa a töltőkábelt hibás vagy nem megfelelő hálózati aljzathoz, amelyet például nem a vonatkozó folyamatos terhelésre terveztek.

Védje a dugaszolócsatlakozókat és a dugaszolóeszközöket a nedvességtől és a folyadékoktól.

■ Ne lépjen és ne hajtson rá a dugaszokra, töltőkábelekre és csatlakozókábelekre.

■ Ne csípje be vagy törje meg a töltő- és csatlakozókábeleket.

■ Ne érintse meg a dugaszt nedves kézzel.

Amikor a készülék nincs használatban, mindig helyezze rá a kupakot 8 a dugaszra 9.

Ha nem lehetséges az útmutatások szerinti helyes üzemeltetés, ne használja a készüléket. Kérjen tanácsot a gyártótól, a felelős kereskedőtöl vagy egy villanyszerelőtöl.

VIGYÁZAT: Így kerülheti el az áramütés okozta baleseteket és sérüléseket:

Elektromos biztonság:

■ Ne hordozza a készüléket a kábelnél fogva. Ne a kábelnél fogva húzza

ki a dugaszt az aljzatból. Óvja a kábelt a hötöl, olajtól és éles peremektöl.

Ha a kábel megsérült, azonnal húzza ki a dugaszt az aljzatból. A károsodott töltő-kábel súlyos sérüléshez vagy halálhoz vezethet. Minden használat előtt ellenőrizze a töltőkábel sérülését (pl. repedések). Ne használjon sérült töltőkábelt.

■ Ne zárja rövidre a T2 dugasz érintkezőit. Ellenkező esetben veszélyes helyzet állhat elő!

■ Ne érintse meg a dugasz érintkezőit ujjaival vagy hegyes tárgyakkal.

■ Ne tartsa a dugaszt víz alá, és ne merítse vízbe.

- Specifikus biztonsági utasítások

Üzemeltetés előtt a készülék automatikus önellenőrzést végez, és ellenőrzi a belső alkatrészeket, az esetleges hibaáramokat, a túl/alulfe-szültséget és a hömérsékletet. A töltés csak akkor lehetséges, ha minden vizsgálati krité-rium teljesül.

■ Ne használjon adapter dugaszokat vagy hosszabbító kábeleket. A készüléket közvetlenül a helyi fix aljzathoz kell csatlakoztatni.

Az elektromos autók töltésére szolgáló elektromos berendezést és a csatlakozóaljzatot használat előtt villanyszerelőnek kell ellenőriznie.

A készüléket csak -25 °C és 45 °C közötti környezeti hömérsékleten szabad használni.

A mobil töltőállomástcsak 4000 m tengerszint feletti magasságig használja.

Az enyhe melegedés töltés közben teljes normális, nem jelez hibás működést.

- Óvja a mobil töltőállomást 1 nedvességtől, a magas hőmérséklettől, valamint a tűztől.

Tartsa a mobil töltőállomást száraz helyen, és védje a nedvességtől és a korróziótól.

■ Ne engedje a mobil töltőál- lomást 1 használat közben leesni.

A mobil töltőállomás 2. típusú dugasszal rendel- kező elektromos autókhoz

(az EN 62196-2 szabvány szerint) alkalmas.

A mobil töltőállomáshasz-nálatakor győződjön meg arról, hogy a 7 és a 9 duga-szok stabilan csatlakoznak-e.

Az egységnek lehetőség szerint felfüggesztve. Van egy lyuk a hátulján a a készülék hátulján. Ha ez nem lehet-séges győződjön meg róla, hogy a készülék nem egység nincs csatlakoztatva a lóg a foglalatból. Csatlakozó dugó és az aljzat nem lehet be kell tölteni.

Elektromágneses kompatibilitás

A mobil töltőállomás megfelel az EN 61000-6-3:2020 szab-vány szerinti, lakóövezetekben való használatra vonatkozó követelményeknek.

- Üzembe helyezés

Töltési folyamat elindítása:

■ Csévélje le a töltőkábeft.
■ Csatlakoztassa a hálózati dugaszt 7 a 230 V hálózati aljzathoz.
A digitális töltésjelző 3 azt mutatja, hogy még nincs jármű csatlakoztatva:

A LED sáv 2 villog a bal oldali területen, jelezve, hogy a töltés nem indult el.

Távolítsa el a védőkupakot 8 a jármű oldali dugaszról 9.
■ Illessze be a dugaszt 9 a járműbe. A digitális töltésjelző 3 jelzi, hogy a jármű csatlakoztatva van:

A LED sáv 2 továbbra is villog a bal oldali területen.

Ha a töltést azonnal, járműidőzítő nélkül kívánja végrehajtani, indítsa el a töltési folyamatot a járművön.
A töltési áram kiválasztása: A gomb 4 minden egyes megnyomásakor más töltési áram jelenik meg (töltési áram 10 a kijelzön 3). A következő töltési áramok választhatók ki:

6 A (kb. 1,4 kW, 230 V esetén)

8 A (kb. 1,8 kW, 230 V esetén)

10 A (kb. 2,3 kW, 230 V esetén)
13 A (kb. 3,0 kW, 230 V esetén)
16 A (kb. 3,7 kW, 230 V esetén)

Ha 5 másodpercig nem nyomja meg a 4 gombot, akkor a kiválasztás megerősítést kap.

Az utoljára kiválasztott töltési áram mindig elmentésre kerül.

Ha a jármű töltési időzítője ki van kapcsolva akkor elindul a töltési folyamat. A digitális töltésjelző 3 jelzi, hogy a jármű töltése folyamatban van:

A LED sáv 2 folyamatosan balról jobbra halad, és jelzi, hogy áram folyik a járműbe.

Egyéb esetben a töltési folyamat a járműben beprogramozott időpontban indul el. Ebben az esetben a digitális töltésjelző ^3 jelzi, hogy csatlakoztatva van egy jármű:

A LED sáv 2 továbbra is villog a bal oldali területen.

Egyes járművek először néhány másodpercig próbatöltést végeznek. Ebben az esetben a digitális töltésjelző 3 azt jelzi, hogy a mobil töltőállomás a járműben beprogramozott időn belül készen áll a töltésre:

Más járművek a járműben beprogramozott tényleges töltés

időpontig nagyon alacsony töltőáramot vesznek fel. Ebben az esetben a digitális töltésjelző 3 már jelzi, hogy a jármű töltése folyamatban van:

A LED sáv 2 folyamatosan balról jobbra halad, és jelzi, hogy áram folyik a jármübe.

A kijelzön 3 megjelenik a töltési idő 12, a betáplált energia 13 és a töltési teljesítmény 15.

Töltési folyamat befejezése és a mobil töltöállomás 1 leválasztása:

A jármüben beprogramozott időpontban a töltési folyamat automatikusan befejeződik. A digitális töltésjelző 3 jelzi, hogy a töltés befejeződött:

A LED sáv 2 folyamatosan világít.

Ha a jármű töltési időzítője ki van kapcsolva, fejezze be a töltési folyamatot a járművön.
A töltési folyamat leáll. A digitális töltésjelző 3 jelzi, hogy a töltés befejeződött:

A LED sáv 2 folyamatosan világít. A kijelzön 3 leolvasható a töltési idő 12 és a betáplált energia 13.

■ Húzza ki a dugaszt 9 a járműből, és helyezze rá a kupakot 8 a dugaszra 9.

■ Ezt követően húzza ki a hálózati dugaszt 7 a 230 V hálózati aljzatból.
■ Megtörésektöl mentesen csévélje fel a töltőkábelt 6.
■ Tegye be a mobil töltőállomást 1 a csomagolásába, és tárolja szabályosan a járműben.

Töltési folyamat befejezése a mobil töltőállomáson 1:

■ Ha töltés közben kb.

5 másodpercig nyomva tartja a gombot 4, akkor a töltési folyamat befejeződik. A digitális töltésjelző 3 jelzi, hogy a töltés befejeződött:

A LED sáv 2 folyamatosan világít. A kijelzön 3 leolvasható a töltési idő 12 és a betáplált energia 13.

A gomb kb. 5 másodpercig történő

nyomva tartásával új töltési folyamat indítható el. A digitális töltésjelző ③ jelzi, hogy a jármű csatlakoztatva van:

A LED sáv 2 villog a bal oldali területen.

A töltési áram a gomb 4 megnyomásával 5 másodpercen belül újra kiválasztható.

Ha azonban le szeretné választani a mobil töltőállomást 1 a járművéről, akkor az alábbiak szerint járjon el:

• Állítsa le a töltési folyamatot a járművön.
  ■ Húzza ki a dugas ^2 a járműből, és helyezze a kupakot ^8 a dugaszra ^9 .
  ■ Ezt követően húzza ki a hálózati dugaszt 7 a 230-V hálózati aljzatból.
• Ezután csévélje fel ismét megfelelően a töltőkábelt, ügyelve arra, hogy a kábel ne legyen megtörve.
  ■ A mobil töltőállomást szabályosan rakodja el a csomagolásába, és tartsa a járműben.

Áramszünet:

Áramkimaradás esetén a töltési folyamat automatikusan folytatódik, amikor az áramellátás visszatér.

Hibaüzenetek:

Hiba Jelentés Megoldás
ERROR 1 A	hőmérséklet túl magas.(a készülékházban a hőmérséklet 70 °C fölé emelkedett).
ERROR 2 Túl	magas töltőáram(a töltőáram 2 A értékkel magasabb a beállított értéknél).
ERROR 3 Hibaáram(a hibaáram nagyobb, mint 6 mA DC vagy mint 30 mA).	Válassza le a készüléket a járműről és a hálózatról. Várja meg, amíg a készülékház hőmérséklete lecsökken, majd indítsa el újra a töltési folyamatot.
ERROR 4 Önteszt sikertelen Válassza le a készüléket a járműről és a hálózatról. Ezután indítsa el újra a töltési folyamatot. Ha a hiba ismét jelentkezik, küldje vissza a mobil töltőállomást 1 a kereskedőnek javításra.
ERROR 5 Alacsony feszültség (185 V alatti bemeneti feszültség)	Válassza le a készüléket a járműről és a hálózatról. Várjon, amíg a hálózati feszültség 195 V fölé emelkedik. Ezután indítsa el újra a töltési folyamatot.
ERROR 6 Túfeszültség (a bemeneti feszültség 275 V felett van)	Válassza le a készüléket a járműről és a hálózatról. Várjon, amíg a hálózati feszültség 265 V alá nem csökken. Ezután indítsa el újra a töltési folyamatot.
ERROR 7 Belső alkatrész hiba (relé)	Válassza le a készüléket a járműről és a hálózatról. Küldje vissza a mobil töltőállomást 1 a kereskedőnek javításra.
ERROR 8 Hőmérséklet.A hálózati aljzat 7 túl meleg.(A hálózati aljzatban 7 a hőmérséklet 80 °C felett van)	Válassza le a készüléket a járműről és a hálózatról. Várja meg, amíg a hálózati aljzat hőmérséklete 70 °C alá csökken. Ezután indítsa el újra a töltési folyamatot.
ERROR 9 Potenciális hiba a jármű elektroniká- jában (dióda)	Válassza le a készüléket a járműről és a hálózatról. Ezután indítsa el újra a töltési folyamatot.
ERROR 10 Rövidzárlat a kábelekben (CP és PE között)	Válassza le a készüléket a járműről és a hálózatról. Ezután indítsa el újra a töltési folyamatot.

- Tisztítás

Figyelem: Ne merítse vízbe a készüléket. Áramütés általi sérülésveszély áll fenn, amennyiben a készülék belsejébe nedvesség kerül.

■ Ne használjon tisztító- ill. oldó- szereket. Ezzel helyrehozhatatlanul megrongálná a készüléket. Tartsa tisztán a készülékházat és a készülék tartozékait.
A készülék és a tartozékok tisztításához használjon nedves kendőt vagy egy puha kefét.

• Tárolás

■ Tartsa a készüléket száraz helyen, gyermekektől távol.
A károsodások elkerülése érdekében ügyeljen arra, hogy a töltőkábel 6 ne törjön meg.
- Környezetvédelemmel és ártalmatlanítással kapcsolatos tudnivalók

ELEKTROMOS SZERSZÁ- MOKAT NE DOBJON A HÁZTARTÁSI HULLA-

DÉKBA! NYERSANYAGOK VISSZANYERÉSE A HULLADÉ- KOK ÁRTALMATLANÍTÁSA HELYETT!

A 2012/19/EU európai irányelv értelmében az elektromos berendezéseket külön kell összegyűjteni, és környezetbarát módon újrahasznosítani. Az életciklusa végét elért elektromos és elektronikus berendezéseket hulladék berendezéseknek nevezzük. Az elektromos és elektronikus berendezések hulladékait a tulajdonosok kötelesek a nem szelektált települési hulladéktól elkülönítve ártalmatlanítani. Az elektromos és elektronikus berendezések hulladékainak tulajdonosai mielőtt leadják azokat a gyűjtőhelyen, kötelesek az elektromos és elektronikus berendezések hulladékaiba be nem zárt használt elemeket és akkumulátorokat, valamint a lámpákat elkülöníteni az elektromos és elektronikus berendezések hulladékaitól. Ez nem vonatkozik arra az esetre, ha az elektromos és elektronikus berendezések hulladékait hivatalos hulladékkezelő szervezeteknek adják át, és ott újrahasznosításra történő előkészítés céljából ezeket elkülönítik a többi elektromos és elektronikus berendezés hulladékától. Ha bizonytalan, forduljon független szakértőkhöz. A magán-háztartásokból származó hulladék készülékek tulajdonosai a hulladékgazdálkodási közszolgáltatók gyűjtőhelyein vagy az ElektroG által meghatározott, a gyártók vagy forgalmazók által létrehozott visszavételi pontokon adhatják le a készülékeket. A meghibásodott, beküldött készülékeket díjmentesen árta-matlanítjuk. A hulladék készüléket ingyenesen leadhatja Lidl üzletében. Végfelhasználóként Ön a felelős a hulladék készülékeken lévő személyes adatok törléséért.

A készüléket, a tartozékait és csomagolását környezetbarát módon kell újrahasznosítani.

Ez a készülék az elektromos és elektronikus berendezések lékairól szóló 2012/19/EU

irányelvnek (WEEE) megfelelően meg van jelölve. Az „áthúzott hul-ladéktároló” szimbólum azt jelenti, hogy Ön törvényileg köteles ezt a készüléket a nem szelektált települési hulladéktól elkülönítve ártalmatlanítani. Tilos a háztartási hulladékkal együtt ártalmatlanítani. A káros anyagokat tartalmazó akku-mulátorokat az itt látható szimbó-lumok jelölik, amelyek a háztartási hulladékként való ártalmatlanítás tilalmára figyelmeztetnek. A mérv-adó nehézfémek megnevezése: Cd = kadmium, Hg = higany, Pb = ólom.

Az elhasznált akkumulátorokat városa vagy települése újrahasznosító létesítményéhez vagy kereskedőjéhez juttassa vissza. Ezzel eleget tesz a törvényi kötelezettségének és jelentősen hozzájárul a környezet védelméhez.

Tartsa be a különböző csomagolóanyagokon található címkéket, és szükség esetén külön gyűjtse ezeket.

A csomagolóanyagokat az alábbi jelentésű rövidítésekkel (a) és számokkal (b) jelölték: 1–7: Műanyagok, 20–22: Papír és kartonpapír, 80–98: Kompozit anyagok.

- EU-megfelelöségi nyilatkózat

Mi, Gyártó,

C. M. C. GmbH

Iratfelelös:

felelősségünk tudatában kijelentjük, hogy a következő termék

Mobil töltöállomás

IAN: 403811_2201

Cikksz.: 2493

Gyártás éve: 2022/42

Modell: USML 3.7 A1

megfelel azoknak a lényegi védelmi követelményeknek, amelyeket az alábbi európai irányelvekben

Elektromágneses összeférhetőség:

(2014/30/EU)

Kisfeszültségi irányelv:

(2014/35/EU)

RoHS irányelv:

(2011/65/EU)+(2015/863/EU)

Ökotervezési irányelv:

(2009/125/EU)

és azok módosításaiban meghatá-roztak.

A magyarázat fent leírt tárgya megfelel a Bizonyos veszélyes anyagok felhasználásának korlátozása az elektromos és elektronikai berendezéseknél 2011. június 8-i 2011/65/EU Európai Parlament és Tanács rendeletének.

A megfelelőség értékelésére a következő harmonizált szabványokat használtuk fel:

IEC 62752:2016 + A1:2018

EN IEC 61000-6-1:2019

megb. Dr. Christian Weyler - minőségbiztosítás -

- Garanciával és szervizeléssel kapcsolatostudnivalók

A Creative Marketing & Consulting GmbH garanciája

Tisztelt Vásárló!

Erre a készülékre 3 év garanciát

vállalunk a vásárlás dátumától

számítva. Amennyiben a megvásárolt termék hibás, a termék értékesítőjével szemben törvényes jogai vannak. Ezeket a törvényi jogokat a következőkben leírt garancia sem korlátozza.

• Garanciális feltételek

A garanciaidő a megvásárlás dátumával kezdődik. Ezért kérjük, gondosan őrizze meg az eredeti pénztári blokkot. Ez a dokumentum szükséges a vásárlás igazolásához.

Amennyiben három évvel a vásárlás dátumától számítva anyag vagy gyártási hiba lép fel, a terméket – saját döntésünk alapján – díjmentesen megjavítjuk vagy kicseréljük. Ez a garanciális szolgáltatás akkor vehető igénybe, ha a meghibásodott terméket és a vásárlást igazoló bizonylatot (nyugtát) három éven belül bemutatja, és röviden leírja, mi a termék hibája, és mikor jelentkezett a hiba.

Amennyiben a hibára kiterjed a garancia, visszakapja a megjavított terméket vagy küldünk önnek egy új terméket. A termék javításával vagy cseréjével nem kezdődik újra a garanciaidő.

- Jótállási idő és törvénybenelőírt kellékszavatossági igények

A garancia nem hosszabbítja meg a jótállási időt. Ez a cserélt és javított alkatrészekre is érvényes. Az esetlegesen már a vásárláskor fennálló károkat és hiányosságokat a kicsomagolás után azonnal jelenteni kell. A jótállási idő lejártával felmerülő javítások térítéskötelesek.

• A garancia terjedelme

A terméket szigorú minőségügyi irányelvek alapján gondosan gyártottuk és a kiszállítás előtt alaposan ellenőriztük.

A garancia anyag- és gyártási hibákra vonatkozik. Ez a garancia nem terjed ki a termék olyan részeire, melyek normal elhasználódásnak vannak kitéve, és ezáltal kopó alkatrésznek számítanak vagy olyan törékeny alkatrészek károsodására, mint pl. kapcsolók, akkumulátorok vagy üvegből készült alkatrészek.

Ez a garancia nem érvényes, ha a termék megsérült, nem szakszerűen használták vagy javították. A termék szakszerű használata érdekében minden használati útmutatóban felsorolt utasítást pontosan be kell tartani. Feltétlenül kerülendők az olyan felhasználási célok és intézkedések, amelyek a használati útmutatóban foglaltaktól eltérnek, illetve amelyekkel kapcsolatban figyelmeztetés hangzik el.

A terméket csak magáncélú és nem ipari felhasználásra terveztük. Rendeltetésellenes vagy szakszerűtlen kezelés, erőszak alkalmazása vagy nem az általunk feljogosított szerviz-képviselet által végzett beavatkozás esetén a garancia megszűnik.

• Garanciális eset kezelése

A gyors ügyintézés érdekében kérjük, tartsa be a következőket:

Minden kéréshez készítse elő a pénztári nyugtát és a cikkszámot (pl. IAN), ezzel igazolva a vásárlást. A cikkszámot a típustáblán, a termékbe gravírozva, illetve a használati útmutató borítóján (balra lent) vagy a termék hátulján vagy alján lévő matricán találja.

Amennyiben működési hiba vagy egyéb hiba lépett föl, először lépjen kapcsolatba telefonon vagy e-mailben a következőkben megnevezett szerviz osztállyal. A hibásként regisztrált terméket ezt követően a vásárlást igazoló dokumentummal (pénztári nyugta), valamint annak megadásával együtt, hogy mi a hiba és mikor

lépett fel, díjmentesen postázhatja a kapott szervizcímre.

Útmutatás:

A www.lidl-service.com

címen a jelen útmutatót és további kézikönyveket, termékvideót és szoftvert tölthet le.

A QR-kód beolvasásával auto- matikusan a Lidl szerviz oldalára (www.lidl-service.com) lép és itt az (IAN) 403811 cikkszám megadásával megnyithatja a kezelési útmutatóját.

IAN 403811\_2201

Kérjük, vegye figyelembe, hogy a következő cím nem a szerviz címe. Kérjük, először a fent megnevezett szervizzel lépjen kapcsolatba.

Cím:

C. M. C. GmbH

Katharina-Loth-Str. 15

DE-66386 St. Ingbert

NÉMETORSZÁG

PDF ONLINE www.lidl-service.com

- Szerviz

így léphet kapcsolatba velünk:

HU

Név: GTX Service Magyarország

E-Mail: [e-mail]

Telefon: [phone]

Székhely:

Németország

HU JÓTÁLLÁSI TÁJÉKOZTATÓ
A termék megnevezése:Mobil töltöállomás	Gyártási szám:IAN 403811_2201
A termék típusa:USML 3.7 A1	Szerviz neve, címe, telefonszáma:GTX Service MagyarországHétvezér u. 1, 2112 Veresegyhá[e-mail]: [phone]
A gyártó cégneve, címe, e-mail címe:C. M. C. Kft.Katharina-Loth-Str. 1566386 St. Ingbert, Németország
Az importáló/ forgalmazó neve és címe:Lidl Magyarország Kereskedelmi Bt., H-1037 Budapest, Rádl árok 6.
1. A jótállási idő a Magyarország területén,Lidl Magyarország Kereskedelmi Bt. üzle-tébentörtént vásárlás napjától számított 1 év, amely jogvesztő. A jótállási idő a fogyasztó részéretörténő átadással, vagy ha az üzembe helyezést a forgalmazó, vagy annak megbízottja végzi,az üzembe helyezés napjával kezdődik.2. A jótállási igény a jótállási jeggyel és/vagy a vásárlást igazoló blokkal érvényesíthető. A jótállási jegyszabálytalan kiállítása, vagy átadásának elmaradása nem érinti a jótállási kötelezettség-vállalásérvényességét. Kérjük, hogy a vásárlás tényének ésidópontjának bizonyítására őrizze meg a pénztári fizetésnél kapott jótállási jegyetés a vásárlást igazoló blokkot.3. A vásárlástól számított három munkanapon belülérvényesített csereigény esetén a forgalmazó kötelesa terméket kicserélni, feltéve ha a hiba a rendelte-tésszerű használatot akadályozza. A jótállási jogokata termék tulajdonosaként a fogyasztó érvényesíthetiaz áruházakban, valamint a jótállási tájékoztatóbanfeltüntetett szervizekben.(A magyar Polgári Törvénykönyv alapján fogyasztónak minősül a szakmája,önálló foglalkozása vagy üzleti tevékenysége körénkívül eljáró természetes személy.)A jótállás ideje alatt a fogyasztó hibás teljesítésesetén kérheti a termék kijavítását, kicserélését, vagyha a termék nem javítható vagy cserélhető, vagyaz a forgalma-zónak aránytalan többletköltséggeljárna, illetve a fogyasztó kijavításhoz, kicseré-lésheztűződő érdeke alapos ok miatt megszúnt,árleszállítást kérhet, vagy elállhat a szerződéstől és visszakérheti a vételárat. A kijavítás során a termékbe csak újalkatrész kerülhet beépítésre.	4. A fogyasztó a hiba felfedezésé után a lehetőlegróvidebb időn belül köteles a hibát bejelenteni és a terméket a jótállási jogok érvényesítése céljábólátadni. A hiba fel-fedezésétől számított két hönaponbelül bejelentett jótállási igényt időben közöltnek kell tekinteni. A közlés elmaradásából eredő kárért a fogyasztó felelös. A jótállási igény érvényesíthetőségének határideje a termék, vagy fódarabjának kicserélése esetén a csere napján újraindul.5. A rögzített bekötésű, illetve a 10 kg-nál súlyosabb,vagy tömegközlekedési eszközön nem szállítható ter-méket az üzemeltetés helyén kell megjavítani. Abbanaz esetben, ha a javítás a helyszínen nem végezhetőel, a termék ki- és visszaszereléséről, valamint szállításáról a forgalmazónak kell gondoskodnia.6. A jótállás nem áll fenn, ha a hiba a nem rendel-tetésszerű használatból, átalakítás-ból, helytelen tárolásból, vagy a használati utasítástól eltérő keze-lésból, vagy bármely a vásárlást követő behatásbólfakad, vagy elemi kár okozta, és azt a for-galmazó,vagy a szerviz bizonyítja. A jótállás nem vonatkozik a mozgó kopó alkat-részek (világítótestek, gumiabroncsok stb.) rendeltetésszerű elhasználódására.A szerviz és a forgalmazó a kijavítás során nemfelel a terméken a fogyasztó vagy harmadik személyek által tárolt adatokért vagy beállításokért.7. Fogyasztói jogvita esetén a fogyasztó a megyei(fővárosi) kereskedelmi és iparkamarák mellettműködő békéltető testület eljárását is kezdeményezheti.A jótállás a fogyasztó törvényből eredő szavatossági jogait és azok érvényesíthetőségét nem érinti.
Kijavítást ellenőrző szelvény:
A jótállási igény bejelentésének időpontja:	A hiba oka:
Javításra átvétel időpontja:	A hiba javításának módja:
A fogyasztó részére történő visszaadás időpontja:	A szerviz bélyegzője, kelt és aláírás:
Kicserélést ellenőrző szelvény:
A jótállási igény bejelentésének időpontja:	Kicserélés időpontja:
A cserélő bolt bélyegzője, kelt és aláírás:

Tabela uporabljenih piktogramov ...... Stran 201

Uvod....Stran 202

Namenska uporaba....Stran 202

Obseg dobave....Stran 203

Oprema ....Stran 203

Tehnični podatki .... Stran 203

Varnostni napotki ...... Stran 204
