BEDIENUNGSANLEITUNG USML 3.7 A1 ULTIMATE SPEED

Bedienungs- und Sicherheitshinweise Originalbetriebsanleitung

BE

MOBIEL LAADSTATION

Klappen Sie vor dem Lesen die beiden Seiten mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

FR BE CH

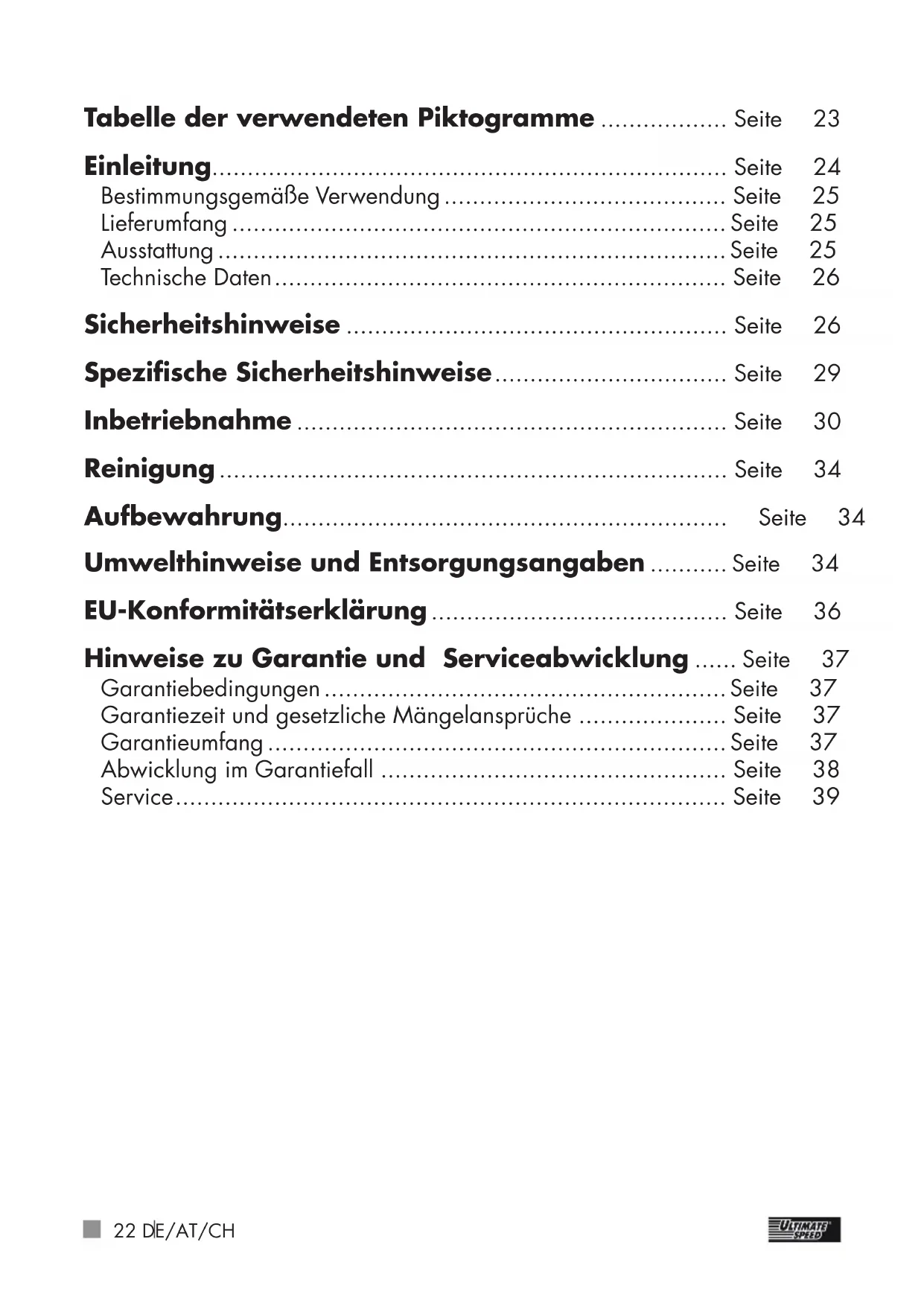

DE/AT/CH Montage-, Bedienungs- und Sicherheitshinweise Seite 21

Tabelle der verwendeten Piktogramme ...... Seite 23

Einleitung...... Seite 24

Bestimmungsgemäße Verwendung...... Seite 25

Lieferumfang ...... Seite 25

Ausstattung ...... Seite 25

Technische Daten...... Seite 26

Sicherheitshinweise ...... Seite 26

Spezifische Sicherheitshinweise...... Seite 29

Inbetriebnahme ...... Seite 30

Reinigung...... Seite 34

Aufbewahrung...... Seite 34

Umwelthinweise und Entsorgungsangaben ...... Seite 34

EU-Konformitätserklärung ...... Seite 36

Hinweise zu Garantie und Serviceabwicklung ..... Seite 37

Garantiebedingungen....Seite 37

Garantiezeit und gesetzliche Mängelansprüche ...... Seite 37

Garantieumfang 37

Abwicklung im Garantiefall 38

Service...... Seite 39

Tabelle der verwendeten Piktogramme
	Bedienungsanleitung lesen!		Nicht geeignet für den Einsatz in IT-Systemen
	Warn- und Sicherheits-hinweise beachten!		Warnung vor elektri-schem Schlag!Lebensgefahr!
	Hinweis	50 Hz	Frequenz 50 Hertz
	Entsorgen Sie Batterien umweltgerecht!		Sie sind gesetzlich ver-pflichtet, die so gekenn-zeichneten Geräte einer vom unsortierten Sied-lungsabfall getrennten Erfassung zuzuführen.Die Entsorgung über den Hausmüll ist unter-sagt.
	Niedrigste Umgebungs-temperatur -25°C		Entsorgen Sie Verpa-ckung und Gerät umwelt-gerecht!
	Schutzklasse I	IP65	Schutzart
t_a = 45 °C	Höchste Bemessungs-Umgebungstemperatur 45 °C	V~	Wechselspannung in Volt
	Hergestellt aus Recyclingmaterial		IC-CPD mit nichtgeschal-tetem Schutzleiter
	Kabel nicht einklemmen N		abel ziehen
	Nicht auf Kabel fahren		Nicht auf Kabel treten
	Nicht auf Stecker fahren		Stecker treten
	Kabel nicht knicken		Kabel ordnungsgemäß auf- bzw. abwickeln
	Kontakte nicht berühren. Keine spitze Gegenstände in die Kontakte stecken		Vorsicht! Stecker und Kabel nicht mit Feuchtigkeit/Wasser in Verbindung bringen.
	Stecker nicht in die Nähe von Feuer bringen		Stecker sauber halten. Eindringen von Insekten vermeiden.
	Kabel nicht mit feuchten Händen berühren		Schützen Sie stets den Stecker mit der Abdeckkappe, sobald dieser nicht verwendet wird.

MOBILE LADESTATION USML 3.7 A1

- Einleitung

Herzlichen Glückwunsch! Sie haben sich für ein hochwertiges Produkt aus unserem Haus entschieden. Machen Sie sich vor der ersten Inbetriebnahme mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende

Bedienungsanleitung und die Sicherheitshinweise.

NICHT IN DIE HÄNDE VON KINDERN KOMMEN LASSEN!

Das Ladegerät ist nur für Elektro- und Hybridfahrzeugen mit Typ 2 Stecker geeignet.

- Bestimmungsgemäße Verwendung

Mit dem Ladekabel können Elektro- und Hybridfahrzeuge, folgend „Fahrzeuge“ genannt, an einer, dafür vorgesehenen 230-V-Steckdose aufgeladen werden. Die Steckdose sollte mit 16 A abgesichert sein. Eine andere Verwendung ist nicht zulässig und dadurch bestimmungswidrig. Die Mobile Ladestation 1 ist nur sicher, wenn diese Betriebsanleitung und die Dokumentation des Fahrzeugs beachtet werden. Vor dem Gebrauch der Mobilen Ladestation 1, diese Betriebsanleitung und die Dokumentation des Fahrzeugs lesen.

Während des Gebrauchs der Mobilen Ladestation 1 die beschriebenen Anweisungen beachten.

Nichtbeachten kann zu Personen- oder Sachschäden führen, wie z. B. elektrischen Schlag, Kurzschluss oder Brand.

Jede andere Verwendung kann zu Schäden am Gerät führen und eine ernsthafte Gefahr für den Benutzer darstellen. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch enstanden sind.

Hinweis: 230-V-Steckdose im Zweifelsfall durch eine Elektrofachkraft auf Tauglichkeit prüfen lassen.

Das Gerät wurde für den privaten Gebrauch entwickelt und ist nicht für den kommerziellen oder industriellen Gebrauch geeignet. Inbetriebnahme nur durch unterwiesene Personen.

Lieferumfang

1 Mobile Ladestation

1 Betriebsanleitung

• Ausstattung

Siehe hierzu Abb. A, B:

Überprüfen Sie unmittelbar nach dem Auspacken immer den Lieferumfang auf Vollständigkeit sowie den einwandfreien Zustand der Mobilen Ladestation 1. Benutzen Sie das Gerät nicht, wenn dieses defekt ist.

1 Mobile Ladestation
② LED Streifen
3 Digitale Ladeanzeige
4 Taster
5 Netzanschlussleitung
6 Ladekabel Elektroauto
7 Netzstecker
8 Abdeckkappe T2 Stecker
9 T2 Stecker
10 Ladestrom
11 Anschluss
12 Ladezeit
13 Eingespeiste Energie
14 Ladespannung
15 Ladeleistung

Hinweis: Der im folgenden Text verwendete Begriff „Produkt“ oder „Gerät“ bezieht sich auf die in dieser Betriebsanleitung genannte Mobile Ladestation 1.

- Technische Daten

Modell: USML 3.7 A1

Einsatztemperatur: -25°C–45°C

Eingangsspannung: 230 V\~ 50 Hz

Max. Eingangsstrom: 16 A

Ausgangsspannung: 230 V\~ 50 Hz

Max. Ausgangsstrom: 16A

Ladeleistung: 1,38 - 3,7 kW

Gesamtlänge: 500 cm

Gehäuseschutzart: IP65

Auslösekarakteristik: Typ A

Fehlerstromerkennung:30mA

Fehlerstromerkennung: 6 mA DC

Schutzklasse: I

Eingangsstecker: Schuko

Ausgangsstecker: T2

(nach EN 62196-2)

Netzsystem: TN-C, TN-S

Technische und optische

Veränderungen können im Zuge der Weiterentwicklung ohne

Ankündigung vorgenommen werden. Alle Maße, Hinweise und

Angaben dieser Betriebsanleitung sind deshalb ohne Gewähr.

Rechtsansprüche, die aufgrund der Betriebsanleitung gestellt werden, können daher nicht geltend gemacht werden.

- Sicherheitshinweise

BITTE LESEN SIE VOR DEM GEBRAUCH DIE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH. SIE IST BESTANDTEIL DES GERÄTES UND MUSS JEDERZEIT VERFÜGBAR SEIN!

Dieser Abschnitt behandelt die grundlegenden

Sicherheitsvorschriften bei der

Arbeit mit dem Gerät.

Sicherheit von Personen:

- Kinder und Tiere von der Mobilen Ladestation 1 fernhalten.

- Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

- Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Im Arbeitsbereich ist der Benutzer Dritten gegenüber für Schäden verantwortlich, die durch die Benutzung des Gerätes verursacht wurden.

■ Richten Sie das Gerät während des Betriebs keinesfalls auf sich selbst oder andere Personen, insbesondere nicht auf Augen und Ohren. Es besteht Verletzungsgefahr!

■ Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern auf.

So vermeiden Sie Geräteschäden und eventuell daraus resultierende Personenschäden:

Arbeiten mit dem Gerät:

Benutzen Sie das Gerät nicht während der Fahrt.

■ Prüfen Sie das Gerät vor Inbetriebnahme auf Beschädigungen und benutzen Sie es nur in einwandfreiem Zustand.

■ Tauchen Sie das Gerät nicht unter Wasser. Es besteht die Gefahr eines elektrischen Schlages!

■ Halten Sie die Entlüftung auf der Unterseite des Gerätes während des Betriebs frei. Verschließen Sie die Entlüftung nicht mit Händen

oder Fingern und decken Sie das Gerät nicht ab. Öffnung stets offen und sauber halten. Öffnung nicht verschließen oder bekleben. Nicht mit Gegenständen in die Löcher stechen. Es besteht Überhitzungsgefahr!

Achten Sie darauf, dass weder Sand, Staub noch andere kleine Fremdkörper in die Lufteinlass- oder Luftauslassöffnung gelangen.

■ Lassen Sie das Gerät nicht bei hohen Außen-temperaturen im Auto. Das Gerät könnte irreparabel beschädigt werden.

Das Gerät wird im Betrieb warm. Es besteht Verbrennungsgefahr bei Berührung der heißen Flächen.

Benutzen Sie das Gerät nicht in der Nähe von entzündbaren Flüssigkeiten oder Gasen. Saugen Sie keine heißen Dämpfe an. Bei Nichtbeachtung besteht Brand- oder Explosionsgefahr!

■ Schalten Sie das Gerät aus und ziehen Sie den Netzstecker aus der Steckdose:

• wenn Sie das Gerät nicht benutzen;
• wenn Sie Reinigungsarbeiten vornehmen;
• wenn das Anschlusskabel beschädigt ist;
• nach dem Eindringen von Fremdkörpern oder bei abnormalen Geräuschen.

Benutzen Sie nur Zubehör, das vom Hersteller geliefert und empfohlen wird.
■ Die Mobile Ladestationnicht demontieren oder verändern. Dieses Gerät darf nur von einem Wartungstechniker repariert werden.
Das Gerät nicht in Bereichen mit Explosionsgefahr verwenden, z. B. in der Nähe von entzündbaren Flüssigkeiten, Gasen oder Staub.
Das Gerät keiner Wärme aussetzen.
Nicht an Orten lagern, an denen die Temperatur 70 °C übersteigen kann.
Ladekabel nicht an fehlerhaften oder ungeeignete Steckdose anschließen, die z. B. nicht für eine entsprechende Dauerbelastung ausgelegt ist.
■ Steckverbindungen und

Steckvorrichtungen vor Feuchtigkeit und Flüssigkeiten schützen.

■ Nicht auf Stecker, Ladekabel und Anschlussleitungen treten oder fahren.
■ Lade- und Anschlusskabel nicht einklemmen oder knicken.
■ Stecker nicht mit feuchten Händen berühren.
■ Wenn das Gerät nicht verwendet wird, immer Abdeckkappe 8 auf Stecker 9 aufstecken.
Das Gerät darf nicht verwendet werden, wenn der korrekte Betrieb nach den Anweisungen nicht möglich ist. Holen Sie Rat beim Hersteller, verantwortlichen Händler oder einem Elektriker.

VORSICHT: So

vermeiden Sie Unfälle und Verletzungen durch elektrischen Schlag:

Elektrische Sicherheit:

■ Tragen Sie das Gerät nicht am Kabel. Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

■ Ziehen Sie bei Beschädigung des Kabels sofort den Stecker aus der Steckdose. Ein beschädigtes Ladekabel kann zum Tod oder zu schweren Verletzungen führen. Ladekabel vor jedem Gebrauch auf Beschädigungen (z. B. Risse) prüfen. Beschädigtes Ladekabel nicht verwenden.

■ Die Kontakte am T2 Stecker nicht kurzschließen. Dies kann zu gefährlichen Situationen führen!

Nicht mit Fingern oder spitzen Gegenstände in die Steckkontakte kommen.

■ Stecker nicht unter Wasser halten oder in Wasser tauchen.

- Spezifische Sicherheitshinweise

■ Vor dem Betrieb führt das Gerät einen automatischen Selbstest durch und prüft interne Komponenten, mögliche Fehlerströme, Über- bzw. Unterspannung und Temperatur. Ein Ladevorgang ist nur dann möglich, wenn alle Prüfkriterien erfüllt sind.

■ Keine Adapterstecker

oder Verlängerungskabel verwenden. Das Gerät muss direkt an der ortsfesten Steckdose eingesteckt werden.

■ Die elektrische Anlage und die Steckdose, die für das Laden von Elektroautos vorgesehen sind, müssen vor dem Gebrauch von einem Elektroinstallateur überprüft werden.

■ Gerät nur bei einer Umgebungstemperatur zwischen -25 °C und 45 °C verwenden.

■ Mobile Ladestationnur bis zu einer Höhe von 2000 m über dem Meeresspiegel verwenden.

■ Eine leicht erhöhte Temperatur beim Laden ist keine Fehlfunktion, sondern völlig normal.

■ Halten Sie die Mobile Ladestation 1 von Feuchtigkeit und hohen Temperaturen sowie Feuer fern.

■ Bewahren Sie die Mobile Ladestation 1 an einem trockenen Ort auf und schützen Sie diese vor Feuchtigkeit und Korrosion.

■ Lassen Sie die Mobile Ladestation 1 während der

Benutzung nicht fallen.

■ Die Mobile Ladestation ^1 ist für Elektroautos mit Typ 2 Stecker (nach EN 62196-2) geeignet.
Achten Sie beim verwenden der Mobilen Ladestation 1 darauf, dass die Anschlussstecker 7 und 9 fest sitzen.
Das Gerät ist nach möglichkeit aufzuhängen. Dazu gibt es ein Loch auf der Rückseite des Gerätes. Sollte dies nicht möglich sein, achten Sie darauf, dass das Gerät nicht an der Steckdose hängt. Anschlussstecker 7 und Steckdose sollten nicht belastet werden.

Elektromagnetische Verträglichkeit

Die Mobile Ladestation erfüllt die Anforderungen für die Verwendung in Wohnbereichen gemäß EN 61000-6-3:2020.

- Inbetriebnahme

Ladevorgang starten:

■ Ladekabel abwickeln.
■ Netzstecker an der 230-V-
Netzsteckdose einstecken.

Die digitale Ladeanzeige 3 zeigt an, dass noch kein Fahrzeug angeschlossen ist:

Der LED-Streifen ^2 blinkt im linken Bereich und signalisiert, dass nicht geladen wird.

Schutzkappe 8 vom Stecker 9 auf der Fahrzeugseite ab nehmen.
■ Stecker 9 am Fahrzeug einstecken.

Die Digitale Ladeanzeige 3 zeigt an, dass ein Fahrzeug verbunden ist:

Der LED-Streifen 2 blinkt weiterhin im linken Bereich.

■ Ladevorgang am Fahrzeug starten, falls sofort, ohne Fahrzeugtimer, geladen werden soll.
■ Auswahl des Ladestroms: mit jedem Drücken des Tasters ^4 wird ein anderer Strom zum La- den angezeigt (Ladestrom ^10 im Display ^3 ). Es können folgende Ladeströme angewählt werden:

6 A (ca. 1,4 kW bei 230 V)

8 A (ca. 1,8 kW bei 230 V)

10 A (ca. 2,3 kW bei 230 V)

13 A (ca. 3,0 kW bei 230 V)

16 A (ca. 3,7 kW bei 230 V)

Wird der Taster 4 für 5 Sekunden nicht gedrückt, ist die Auswahl bestätigt. Es bleibt immer der zuLetzt angewählte Ladestrom gespeichert.

■ Der Ladevorgang wird nun eingeleitet, sofern der Ladetimer des Fahrzeugs deaktiviert ist. Die digitale Ladeanzeige 3 zeigt an, dass das Fahrzeug geladen wird:

Der LED-Streifen 2 läuft fortlaufend von links nach rechts und signalisiert, dass Strom ins Fahrzeug fließt.

Ansonsten startet der Ladevorgang zu der im Fahrzeug programmierten Zeit. In diesem Fall zeigt die digitale Ladeanzeige 3 an, dass ein Fahrzeug verbunden ist:

Der LED-Streifen 2 blinkt weiterhin im linken Bereich.

Einige Fahrzeuge machen für einige Sekunden zuerst eine Testladung. In diesem Fall zeigt die digitale Ladeanzeige ^3 an, dass die mobile Ladestation bereit ist, in der im Fahrzeug programmierten Zeit zu laden:

Andere Fahrzeuge nehmen einen sehr geringen Ladestrom auf, bis zum eigentlichen Laden, zu der im Fahrzeug programmierten Zeit. In diesem Fall zeigt die digitale Ladeanzeige 3 bereits jetzt schon an, dass das Fahrzeug geladen wird:

Der LED-Streifen ^2 läuft fortlaufend von links nach rechts und signalisiert, dass Strom ins Fahrzeug fließt.

Das Display 3 zeigt die Ladezeit 12, die eingespeiste Energie 13, und die Ladeleistung 15 an.

Ladevorgang beenden und Mobile Ladestation 1 abklemmen:

■ Der Ladevorgang endet automatisch, zu der im Fahrzeug programmierten Zeit. Die digitale La- deanzeige 3 zeigt an, dass der Ladevorgang abgeschlossen ist:

Der LED-Streifen 2 leuchtet voll

auf.

■ Ist der Ladetimer des Fahrzeugs deaktiviert, beenden Sie den La-devorgang am Fahrzeug.

■ Der Ladevorgang wir gestoppt. Die digitale Ladeanzeige 3 zeigt an, dass der Ladevorgang abgeschlossen ist:

Der LED-Streifen 2 leuchtet voll auf. Auf dem Display 3 kann die Ladezeit 12 und die eingespeiste Energie 13, abgelesen werden.

■ Ziehen Sie den Stecker aus dem Fahrzeug und setzen die Abdeckkappe 8 auf den Stecker 9.

■ Ziehen Sie danach den Netzstecker 7 aus der 230 V Steckdose. ■ Ladekabel knickfrei aufwickeln.

■ Die Mobile Ladestation in seine Verpackung verstauen und ordnungsgemäß im Fahrzeug aufbewahren.

Ladevorgang an der Mobile Ladestation 1 beenden:

■ Wird während des Ladens für ca. 5 Sekunden der Taster ^4 gedrückt, wird der Ladevorgang beendet. Die digitale Ladeanzeige ^3 zeigt an, dass der Ladevorgang abgeschlossen ist:

Der LED-Streifen 2 leuchtet voll auf. Auf dem Display 3 kann die Ladezeit 12 und die eingespeiste Energie 13, abgelesen werden. Durch weiteres Drücken für ca. 5 Sekunden, kann ein neuer Ladevorgang eingeleitet werden. Die digitale Ladeanzeige 3 zeigt an, dass ein Fahrzeug verbunden ist:

Der LED-Streifen 2 blinkt im linken Bereich.

Eine Auswahl des Ladestroms, kann innerhalb 5 Sekunden durch Drücken des Tasters ^4 erneut erfolgen.

Wenn Sie jedoch die Mobile La-destation 1 von Ihrem Fahrzeug trennen wollen, gehen Sie wie folgt vor:

■ Beenden Sie den Ladevorgang am Fahrzeug.
■ Ziehen Sie den Stecker ^9 aus dem Fahrzeug und setzen Sie die Abdeckkappe ^8 auf den Stecker ^9 .
■ Ziehen Sie danach den Netzstecker ☐ aus der 230-V-Steckdose.
■ Wickeln Sie das Ladekabel im Anschluss wieder ordnungsge-

mäß auf und achten Sie dabei darauf, dass das Kabel nicht geknickt wird.

■ Verstauen Sie nun die Mobile La-destation 1 ordnungsgemäß in der Verpackung und bewahren Sie diese im Fahrzeug auf.

Spannungsausfall:

Bei Spannungsausfall wird der Ladevorgang automatisch, nach Wiederkehren der Spannung, fortgesetzt.

Fehlermeldungen:

Fehler Bedeutung Lösung
ERROR 1 Die	Temperatur ist zu hoch.(im Gehäuse ist die Temperatur auf über 70 °C gestiegen)	Gerät von Fahrzeug und Netz trennen. Abwarten, bis die Gehäusetemperatur gefallen ist, danach und erneut einen Ladevorgang starten.
ERROR 2 Ladestrom zu hoch (der Ladestrom ist 2 A höher als der eingestellte Wert)		Gerät von Fahrzeug und Netz trennen. Anschließend erneut einen Ladevorgang starten.
ERROR 3 Fehlerstrom (Fehlerstrom ist größer als 6 mADC oder 30 mA)		Gerät von Fahrzeug und Netz trennen. Anschließend erneut einen Ladevorgang starten.
ERROR 4 Selbstefehlgeschlagen		Gerät von Fahrzeug und Netz trennen. Anschließend erneut einen Ladevorgang starten. Falls der Fehler erneut auftritt ist die Mobile Ladestation 1 an den Händler zur Reparatur zurückzugeben.
ERROR 5 Unterspannung (Eingangsspannung unter 185 V)		Gerät von Fahrzeug und Netz trennen. Abwarten, bis die Netzspannung über 195 V ansteigt. Anschließend erneut einen Ladevorgang starten.
ERROR 6 Überspannung (Eingangsspannung ist über 275 V)		Gerät von Fahrzeug und Netz trennen. Abwarten bis die Netzspannung unter 265 V abfällt. Anschließend erneut einen Ladevorgang starten.
ERROR 7 Interner Komponenten-Fehler (Relais)		Gerät von Fahrzeug und Netz trennen.Mobile Ladestation1an den Händler zur Reparatur zurückzugeben.
ERROR 8 Die Temperatur am Netzstecker7ist zu hoch.(Temperatur im Netzstecker7ist über 80 °C)		Gerät von Fahrzeug und Netz trennen.Abwarten, bis die Netzssteckertemperatur unter 70 °C abgefallen ist.Anschließend erneut einen Ladevorgang starten.
ERROR 9 Möglicher Fehler der Elektronik im Fahrzeug (Diode)		Gerät von Fahrzeug und Netz trennen.Anschließend erneut einen Ladevorgang starten.
ERROR 10 Kurzschluss Leitungen (CP an PE)		Gerät von Fahrzeug und Netz trennen.Anschließend erneut einen Ladevorgang starten.

- Reinigung

Achtung: Das Gerät darf nicht in Wasser eingetaucht werden. Verletzungsgefahr durch elektrischen Schlag, wenn Feuchtigkeit in das Innere des Gerätes gelangt.

■ Verwenden Sie keine Reinigungsbzw. Lösungsmittel. Sie könnten das Gerät damit irreparabel beschädigen.
■ Halten Sie das Gehäuse und das Zubehör des Gerätes sauber.
■ Verwenden Sie zum Reinigen des Gerätes und des Zubehörs ein feuchtes Tuch oder eine weiche Bürste.

- Aufbewahrung

■ Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern auf.
Achten Sie darauf, dass das Ladekabel 6 nicht geknickt wird, um Beschädigungen zu vermeiden.

- Umwelthinweise und Entsorgungsangaben

WERFEN SIE ELEKTRO- WERKZEUGE NICHT IN DEN HAUSMÜLL! ROH- STOFFRÜCKGEWINNUNG STATT MÜLLENTSORGUNG!

Gemäß Europäischer Richtlinie 2012/19/EU müssen verbrauchte

Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Elektro- und Elektronikgeräte, die zu Abfall geworden sind, werden als Altgeräte bezeichnet. Besitzer von Altgeräten sind verpflichtet, diese einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Besitzer von Altgeräten haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, vor der Abgabe an einer Erfassungsstelle von diesem zu trennen. Dies gilt nicht, soweit die Altgeräte bei öffentlich-rechtlichen Entsorgungsträgern abgegeben und dort zum Zwecke der Vorbereitung zur Wiederverwendung von anderen Altgeräten separiert werden. Wenn Sie unsicher sind, wenden Sie sich bitte an unabhängiges Fachpersonal. Besitzer von Altgeräten aus privaten Haushalten können diese bei den Sammelstellen der öffentlich-rechtlichen Entsorgungssträger oder bei den von Herstellern oder Vertreibern im Sinne des ElektroG eingerichteten Rücknahmestellen abgeben. Die Entsorgung Ihrer defekten, eingesendeten Geräte führen wir kostenlos durch. Sie können das Altgerät auch in Ihrer Lidl Filiale kostenfrei zurückgeben. Sie als Endnutzer haben in Eigenverantwortung die personenbezogenen Daten auf den zu entsorgenden Altgeräten zu löschen.

Gerät, Zubehör und Verpackung sollten einer umweltgerechten

Wiederverwertung zugeführt werden.

Dieses Gerät ist entsprechend der Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet. Das Symbol der „durchgestrichenen Mülltonne“ bedeutet, dass Sie gesetzlich verpflichtet sind, diese Geräte einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die Entsorgung über den Hausmüll ist untersagt. Schadstoffhaltige Batterien sind mit nebenstehenden Symbolen gekennzeichnet, die auf das Verbot der Entsorgung über den Hausmüll hinweisen. Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Befördern Sie verbrauchte Batterien zu einer Entsorgungseinrichtung in Ihrer Stadt oder Gemeinde oder zurück zum Händler. Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten einen wichtigen Beitrag zum Umweltschutz.

Beachten Sie die Kennzeichnung auf den verschiedenen Verpackungsmaterialien und trennen Sie diese gegebenenfalls gesondert. Die Verpackungsmateria-

lien sind gekennzeichnet mit Abkürzungen (a) und Ziffern (b) mit folgender Bedeutung: 1–7: Kunststoffe, 20–22: Papier und Pappe, 80–98: Verbundstoffe.

- EU-Konformitätserklärung

Wir, der Hersteller,

C. M. C. GmbH

Dokumentenverantwortlicher:

erklären in alleiniger Verantwortung, dass das Produkt

Mobile Ladestation

IAN: 403811_2201

Art.-Nr.: 2493

Herstellungsjahr:

Modell: USML 3.7 A1

den wesentlichen

Schutzanforderungen genügt, die in den Europäischen Richtlinien

Elektromagnetische Verträglichkeit:

(2014/30/EU)

Niederspannungsrichtlinie:

(2014/35/EU)

RoHS-Richtlinie:

(2011/65/EU)+(2015/863/EU)

Ökodesign-Richtlinie:

(2009/125/EU)

und deren Änderungen festgelegt sind.

Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011 / 65 / EU des Europäischen Parlaments und des Rates vom 08. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Für die Konformitätsbewertung wurden folgende harmonisierte Normen herangezogen:

EN IEC 61000-6-1:2019

i. A. Dr. Christian Weyler - Qualitätssicherung -

- Hinweise zu Garantie undServiceabwicklung

Garantie der Creative Marketing & Consulting GmbH

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

• Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist. Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

• Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder solchen, die aus Glas gefertigt sind.

Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

• Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z. B. IAN) als Nachweis für den Kauf bereit. Die Artikelnummer entnehmen Sie bitte dem Typenschild, einer Gravur, dem Titelblatt Ihrer Anleitung (unten

links) oder dem Aufkleber auf der Rück- oder Unterseite. Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail. Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden.

Hinweis:

Auf www.lidl-service.com können Sie diese und viele weitere Handbücher, Produktvideos und Software herunterladen. Mit diesem QR-Code gelangen Sie direkt auf die Lidl-Service-Seite (www.lidl-service.com) und können mittels der Eingabe der Artikelnummer (IAN) 403811 Ihre Bedienungsanleitung öffnen.

PDF ONLINE www.lidl-service.com

Service

So erreichen Sie uns:

DE, AT, CH

Name: C. M. C. GmbH

Internet-

adresse: www.cmc-creative.de

E-Mail: [e-mail]

(Normaltarif aus dem dt.

Festnetz)

Fax: [phone]

Sitz: Deutschland

IAN 403811\_2201

Bitte beachten Sie, dass

die folgende Anschrift keine

Serviceanschrift ist. Kontaktieren

Sie zunächst die oben benannte

Servicestelle.

Adresse:

C. M. C. GmbH

Katharina-Loth-Str. 15

DE - 66386 St. Ingbert

DEUTSCHLAND

- Technische gegevens

Model: USML 3.7 A1

Beschermingsklasse: I

St. Ingbert, 01.08.2022

C.M.C. GmbH Katharma-Loth-Str. 15 1.66386 Str.ngkfeet Telefon: [phone] Telefax: [phone]

St. Ingbert, 01.08.2022

C.M.C. GmbH Katharma-Loth-Slr. 15 1.66386 Srl.nglott Telefon: [phone] Telefax: [phone]

St. Ingbert, 01.08.2022

C.M.C. GmbH Katharina-Loth-Str. 15 1.A.66286 Str. Ingelert Telefon: [phone] Telefax: [phone]

St. Ingbert, 01.08.22

C.M.C. GmbH Katharima-Loth-Slr.15 66386 Str.Engleff Telefon: [phone] Telefax: [phone]

- Valg af opladningsstrømmen: mit jedem Drücken des Tasters 4 wird ein anderer Strom zum Laden angezeigt (Ladestrom 10 im Display 3). Følgende opladningsstrømme kan vælges:

E-Mail: [e-mail]

Telefon: [phone]

St. Ingbert, 2022.08.01.

C.M.C. GmbH Katharma-Loth-Str. 15 66386 S/inglet Telefon: [phone] Telefax: [phone]

Last Information Update · Stand der Informationen ·
