WG252E - Sövényvágók WORX - Ingyenes használati útmutató
Találja meg az eszköz kézikönyvét ingyenesen WG252E WORX PDF formátumban.
| Termék típusa | Vezeték nélküli rúdsövényvágó |
| Márka | Worx |
| Modell | WG252E |
| Névleges feszültség | 20 V max (18 V névleges) |
| Akkumulátor típusa | Lítium-ion (2,0 Ah WA3551) |
| Töltő | WA3880, bemenet 100-240 V ~ 50/60 Hz, kimenet 20 V 2,0 A |
| Töltési idő | Körülbelül 58 perc |
| Üresjárati fordulatszám | 1340 min⁻¹ |
| Max. vágási hossz | 45 cm |
| Max. vágási átmérő | 16 mm |
| Gép hossza | 1,3 m-től 1,8 m-ig (teleszkópos) |
| Teljes hatótávolság | 3,2 m |
| Vágófej forgatási szöge | -45° és 90° között (10 pozíció) |
| Fogantyú forgatási szöge | 180° |
| Gép súlya (akkumulátor nélkül) | 3,6 kg (WG252E) / 3,2 kg (WG252E.9) |
| Hangnyomásszint | LpA = 79 dB(A), K = 3 dB(A) |
| Hangteljesítményszint | LwA = 89,2 dB(A), K = 3 dB(A) |
| Rezgés (teljes érték) | ah = 2,56 m/s², K = 1,5 m/s² |
| Tartozékok | Akkumulátor (1), töltő (1), pengevédő tok, vállpánt, sövényvágó tartozék WA0308 |
| Rendeltetésszerű használat | Sövények és bokrok vágása és nyírása házi kertekben |
| Biztonság | Szigetelt fogantyú, akkumulátorzár, pengevédő, biztonsági vállpánt |
| Ajánlott karbantartás | Tisztítás száraz ruhával, penge kenése WD-40-zel, száraz tárolás |
Gyakran ismételt kérdések - WG252E WORX
Felhasználói kérdések a következőről WG252E WORX
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Sövényvágók PDF formátumban ingyenesen! Találja meg kézikönyvét WG252E - WORX és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. WG252E márka WORX.

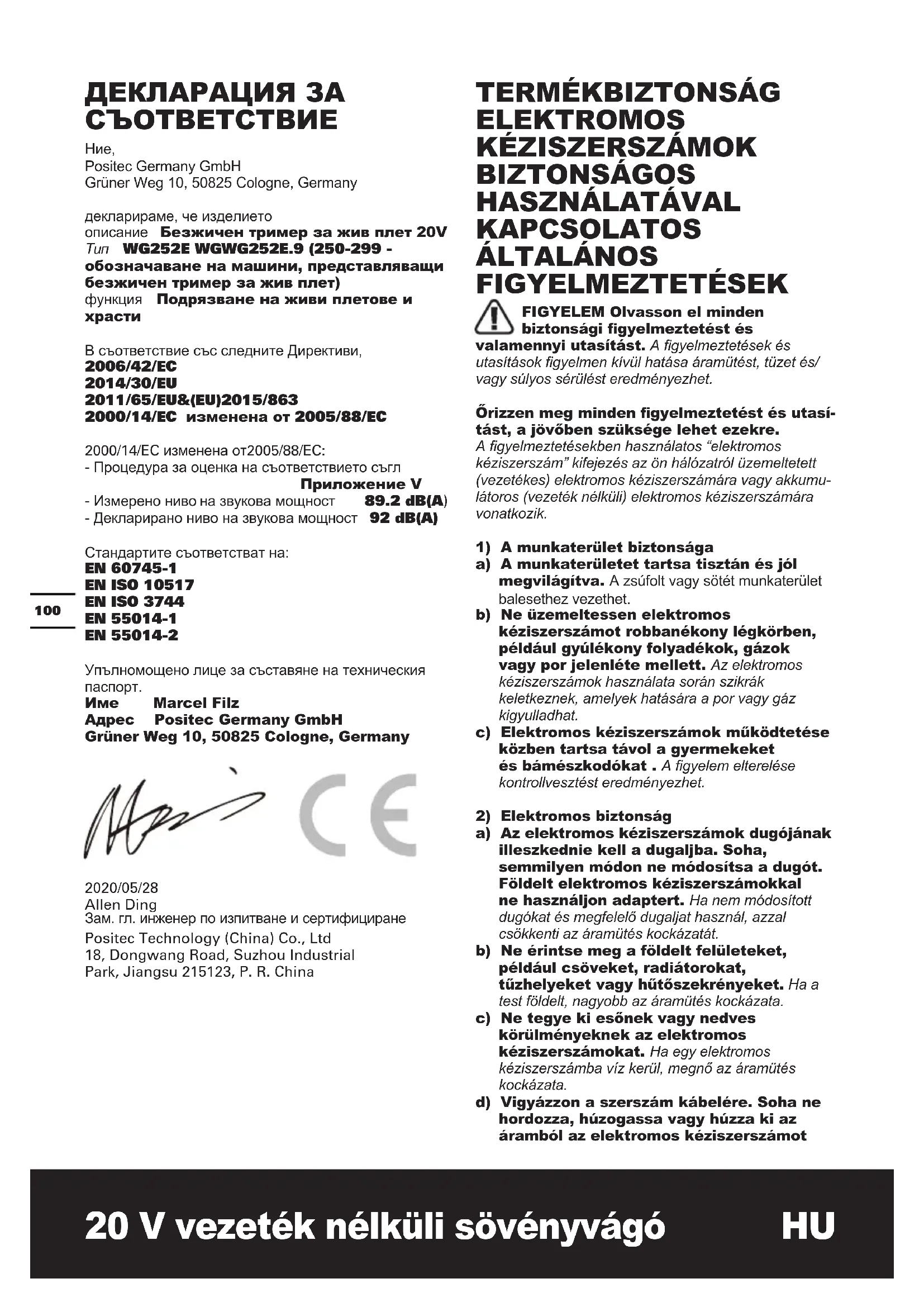

HASZNÁLATI ÚTMUTATÓ WG252E WORX
FIGYELEM Olvasson el minden biztonsági figyelmeztetést és
valamennyi utasítást. A figyelmeztetések és utasítások figyelmen kívül hatása áramütést, tüzet és/ vagy súlyos sérülést eredményezhet.
Örizzen meg minden figyelmeztetést és utasítást, a jövőben szüksége lehet ezekre.
A figyelmeztetésekben használatos “elektromos kéziszerszám” kifejezés az ön hálózatról üzemeltetett (vezetékes) elektromos kéziszerszámára vagy akkumulátoros (vezeték nélküli) elektromos kéziszerszámára vonatkozik.
1) A munkaterület biztonsága
a) A munkaterületet tartsa tisztán és jól megvilágítva. A zsúfolt vagy sötét munkaterület balesethez vezethet.
b) Ne üzemeltessen elektromos kéziszerszámot robbanékony légkörben, például gyúlékony folyadékok, gázok vagy por jelenléte mellett. Az elektromos kéziszerszámok használata során szikrák keletkeznek, amelyek hatására a por vagy gáz kigyulladhat.
c) Elektromos kéziszerszámok működtetése közben tartsa távol a gyermekeket és bámészkodókat. A figyelem elterelése kontrollvesztést eredményezhet.
2) Elektromos biztonság
a) Az elektromos kéziszerszámok dugójának illeszkednie kell a dugaljba. Soha, semmilyen módon ne módosítsa a dugót. Földelt elektromos kéziszerszámokkal ne használjon adaptert. Ha nem módosított dugókat és megfelelő dugaljat használ, azzal csökkenti az áramütés kockázatát.
b) Ne érintse meg a földelt felületeket, például csöveket, radiátorokat, tűzhelyeket vagy hütőszekrényeket. Ha a test földelt, nagyobb az áramütés kockázata.
c) Ne tegye ki esőnek vagy nedves körülményeknek az elektromos kéziszerszámokat. Ha egy elektromos kéziszerszámba víz kerül, megnő az áramütés kockázata.
d) Vigyázzon a szerszám kábelére. Soha ne hordozza, húzogassa vagy húzza ki az áramból az elektromos kéziszerszámot
a kábelnél fogva. A kábelt tartsa távol a hőtől, olajtól, éles peremektől vagy mozgó részektől. A sérült vagy összegubancolódott kábel növeli az áramütés kockázatát.
e) Ha az elektromos kéziszerszámot szabadtérben üzemelteti, használjon külső használatra alkalmas hosszabbítót. A külső használatra alkalmas kábel használatával csökken az áramütés kockázata.
f) Ha elkerülhetetlen, hogy az elektromos kéziszerszámot nedves helyen működtesse, használjon maradékáram-működtetésű megszakító (RCD) védelemmel rendelkező áramforrást. A maradékáram-működtetésű megszakító használata csökkenti az áramütés kockázatát.
3) Személyi biztonság
a) Az elektromos kéziszerszám működtetése közben maradjon éber, figyeljen arra, amit csinál, és használja a józan eszét. Ne működtesse az elektromos kéziszerszámot, ha fáradt, illetve gyógyszerek, alkohol vagy drogok hatása alatt áll. Egy pillanatnyi figyelmetlenség az elektromos kéziszerszámok működtetése közben súlyos sérülésekhez vezethet.
b) Használjon személyi védőfelszereléseket. Mindig használjon szemvédelmet. A személyi védőfelszerelés, például pormaszk, csúszásmentes biztonsági lábbeli, védősisak vagy szükség esetén hallásvédelem használatával csökkenthető a személyi sérülések kockázata.
c) Kerülje el, hogy a szerszám véletlenül működésbe lépjen. Mielőtt az elektromos kéziszerszámot áramhoz csatlakoztatná, behelyezné az akkumulátort, felvenné vagy vinné a szerszámot ellenőrizze, hogy a kapcsoló “ki” helyzetbe legyen állítva.
Ha a szerszám hordozásakor ujját a kapcsolón tartja, vagy áram alá helyezi a bekapcsolt készüléket, az balesetekhez vezethet.
d) Mielőtt az elektromos kéziszerszámot bekapcsolná, távolítson el róla minden állítókulcsot. Ha az elektromos kéziszerszám forgórészein állítókulcs marad, az személyi sérüléshez vezethet.
e) Ne próbáljon túl messzire nyúlni. Mindig vigyázzon, hogy stabilan álljon, és őrizze meg egyensúlyát. Ez segít, hogy váratlan helyzetekben uralja az elektromos kéziszerszámot.
f) Viseljen megfelelő öltözéket. Ne viseljen bő ruházatot vagy hosszú ékszert. Haját, ruházatát és kesztyűjét tartsa a mozgó alkatrészektől távol. A bő ruházatot, hosszú ékszert vagy hosszú hajat bekaphatják a mozgó elemek.
g) Ha a szerszámhoz porszívó vagy -gyűjtő csatlakoztatható, vigyázzon, hogy ezeket csatlakoztassa és megfelelően használja. A porgyűjtő használatával csökkenthetőek a porral kapcsolatos kockázatok.
4) Az elektromos kéziszerszám használata és karbantartása
a) Ne eröltesse az elektromos kéziszerszámot. Mindig megfelelő elektromos kéziszerszámot használjon.
Ha a megfelelő elektromos kéziszerszámot használja, azzal a rendeltetési területén jobban és biztonságosabban elvégezhető a munka.
b) Ne használja az elektromos kéziszerszámot, ha azt nem lehet kikapcsolni. Ha egy elektromos kéziszerszám nem szabályozható a kapcsolóval, az veszélyes, és javításra szorul.
c) Mielött a szerszámot beállítaná, tartozékot cserélne, illetve tároláskor húzza ki a dugót az áramforrásból, és/vagy vegye ki az akkumulátort az elektromos kéziszerszámból. Ezekkel a megelőző biztonsági intézkedésekkel csökken annak a kockázata, hogy a kéziszerszám véletlenül bekapcsoljon.
d) Az elektromos kéziszerszámokat használaton kívül tartsa a gyermekektől távol, és ne hagyja, hogy a szerszámot vagy ezeket az utasításokat nem ismerő személyek működtessék azt. A tapasztalatlan felhasználók kezében az elektromos kéziszerszámok veszélyessé válnak.
e) Tartsa karban az elektromos kéziszerszámokat. Ellenőrizze, hogy a mozgó elemek megfelelően helyezkednek-e el és nem szorultak-e be, az alkatrészek épek, és semmilyen más hiba nincs kihatással az elektromos kéziszerszám működésére. Ha sérülést talál, használat előtt javíttassa meg a szerszámot. A nem megfelelően karbantartott elektromos kéziszerszámok sok balesetet okoznak.
f) A vágószerszámokat tartsa tisztán, és figyeljen, hogy élesek maradjanak. A megfelelően karbantartott, éles vágószerszámok ritkábban akadnak meg, és egyszerűbben irányíthatóak.
g) Az elektromos kéziszerszámot, a kiegészítőket és fejeket használja a fenti utasításoknak megfelelően, figyelembe véve a munkakörülményeket és az elvégzendő munkát. Ha az elektromos kéziszerszámot nem rendeltetésszerűen használja, az veszélyhelyzetet teremthet.
5) Az akkumulátoros kéziszerszám használata és karbantartása
a) Csak a gyártó által javasolt töltővel töltse fel. Ha egy adott akkumulátorhoz megfelelő töltőt másik akkumulátorral használ, az tűzveszélyes lehet.
b) Az elektromos kéziszerszámokat csak a kijelölt akkumulátorokkal használja. Ha más akkumulátorokat használ, az sérülés- és tűzveszélyes.
c) Az akkumulátorokat használaton kívül tartsa a fémtárgyaktól, például gemkapcsoktól, pénzérméktól, kulcsoktól, szögektól, csavaroktól vagy
más kis fémtárgyaktól távol, mert ezek összekapcsolhatják a pólusokat. Az akkumulátor pólusainak rövidzárlata égés- és tűzveszélyes.
d) Nem megfelelő körülmények között az akkumulátorból folyadék szivároghat; kerülje az érintkezést ezzel a folyadékkal. Véletlen érintkezés esetén mossa le vízzel. Ha a folyadék szembe kerül, mossa ki vízzel, és forduljon orvoshoz. Az akkumulátorból szivárgó folyadék irritációt vagy égési sérülést okozhat.
6) Szerviz
a) Az elektromos kéziszerszámot csak képzett szerelő javíthatja megfelelő cserealkatrészekkel. Ez biztosítja az elektromos kéziszerszám biztonságos működését.
KIEGÉSZÍTŐ BIZTONSÁGI SZABÁLYOK
- Vigyázzon, hogy minden testrészét távol tartsa a késtől. Ha a kés mozgásban van, ne próbálja meg kivenni a levágott anyagot, és ne tartsa meg a vágandó anyagot. Ha a beszorult anyagot akarja kitisztítani, ellenőrizze, hogy a kapcsoló "ki" állásban legyen. Egy pillanatnyi figyelmetlenség a sövényvágó működtetése közben súlyos sérülésekhez vezethet.
- Hordozáskor a sövényvágót a markolatnál fogja, és várja meg, hogy a kés mozgása leálljon. A sövényvágó szállításához vagy tárolásához mindig tegye fel a vágóél-védőt. A sövényvágó megfelelő kezelésével csökken a vágóél okozta személyi sérülések esélye.
- Ha fennáll a veszély, hogy a vágótartozék rejtett vezetékeket érint, az elektromos kéziszerszámot tartsa szigetelt tapadófelület mellett. Ha a vágótartozék feszültség alatt álló vezetéket érint, az elektromos kéziszerszám külső fémalkatrészei feszültség alá kerülhetnek, aminek hatására a szerszám működtetője áramütést szenvedhet.
FONTOS HASZNÁLAT ELŐTT FIGYELMESEN OLVASSA EL ÓRIZZE MEG, KÉSŐBB SZÜKSÉGE LEHET RÁ
A biztonságos működtetés gyakorlata
1. Tájékozódás
Ismerkedjen meg a felhasználói útmutatóval, mielőtt megkísérelné a készülék üzemeltetését.
2. Előkészítés
a) EZ A SÖVÉNYVÁGÓ SÚLYOS SÉRÜLÉSEKET OKOZHAT.
Olvassa el figyelmesen a sövényvágó megfelelő kezelésével, előkészítésével, karbantartásával, indításával és leállításával kapcsolatos utasításokat. Ismerkedjen meg a vezérlőgombokkal és a sövényvágó megfelelő használatával.
b) Soha ne engedje meg, hogy a sövényvágót gyermekek használják.
c) Figyeljen oda a felső áramvezetékekre.
d) Ne üzemeltesse, ha a közelben emberek, különösen ha gyermekek vannak.
e) Viseljen megfelelő öltözéket!
Ne viseljen bő ruházatot vagy ékszereket, mivel ezeket a mozgó alkatrészek bekaphatják.
Javasoljuk, hogy viseljen erős kesztyűt, jól tapadó lábbelit és védőszemüveget.
f) Ha a vágómechanizmus idegen tárgyat érint, vagy ha a sövényvágó bármilyen szokatlan hangot hallat, eset szokatlanul remeg, kapcsolja ki, és várja meg, hogy leálljon.
Végezze el a következő lépéseket:
- ellenőrizze, hogy vannak-e sérülések;
- ellenőrizze és szorítsa meg a meglazult részeket;
- cseréltesse ki vagy javíttassa meg a sérült alkatrészeket azonos műszaki jellemzőkkel rendelkező alkatrészekkel.
3. Működtetés
a) Vegye ki az akkumulátort, mielött
- megtisztítja a készüléket vagy egy elakadást orvosol;
- ellenőrzi, karbantartja a sövényvágót, vagy valamilyen munkát végez rajta;
- beállítja a vágóeszköz munkahelyzetét;
- felügyelet nélkül hagyja a sövényvágót.
b) Mielött elindítja a motort, ellenőrizze, hogy a sövényvágó megfelelően helyezkedjen el a kívánt munkahelyzetben.
c) A sövényvágó működtetése közben mindig figyeljen arra, hogy a munkavégzési helyzet biztonságos legyen, különösen ha lépcsőn vagy létrán dolgozik.
d) Ne működtesse a sövényvágót, ha a vágóeszköz sérült vagy túlságosan kopott.
e) Mindig ellenőrizze, hogy a sövényvágó használata közben minden markolat és védőelem fel legyen szerelve.
Soha ne használjon hiányos sövényvágót, vagy olyant, amelyen illetéktelen módosításokat hajtottak végre.
f) A két markolattal ellátott sövényvágókat mindig két kézzel fogja meg.
g) Mindig legyen tisztában a környezetével, és figyeljen oda az esetleges veszélyekre, amelyek a sövényvágó által keltett zaj miatt esetleg elkerülhetik a figyelmét.
4. Karbantartás és tárolás
a) Ha a sövényvágót karbantartás, ellenőrzés vagy tárolás céljából állítja le, vegye ki az akkumulátort, és ellenőrizze, hogy minden mozgó alkatrész leálljon. Minden ellenőrzés, beállítás stb. előtt várja meg, hogy a sövényvágó lehüljön.
b) Tárolás előtt mindig várja meg, hogy a sövényvágó lehüljön.
c) A sövényvágó szállításához vagy tárolásához mindig tegye fel a vágóeszköz védőjét.
AZ AKKUMULÁTORRAL KAPCSOLATOS BIZTONSÁGI FIGYELMEZTETÉSEK
a) Az akkumulátort ne szedje szét, ne nyissa fel és ne vágja meg.
b) Ne zárja rövidre az akkumulátort.
Az akkumulátorokat ne tárolja olyan dobozban vagy fiókban, ahol rövidre zárhatják egymást, vagy valamilyen vezető anyag a rövidzárlatukat okozhatj.
Az akkumulátorokat használaton kívül tartsa a fémtárgyaktól, például gemkapcsoktól, pénzérméktől, kulcsoktól, szögektől, csavaroktól vagy más kis fémtárgyaktól távol, mert ezek összekapcsolhatják a pólusokat. Az akkumulátor pólusainak rövidzárlata égés- és tűzveszélyes.
c) Ne tegye ki hönek vagy tüznek az akkumulátort. Ne tárolja közvetlen napfényben.
d) Az akkumulátort ne tegye ki ütésnek.
e) Ha az akkumulátor szivárog, vigyázzon, hogy a folyadék ne kerüljön a börre vagy szembe. Amennyiben a börre vagy szembe kerül, az érintett területet mossa le bö vízzel, és forduljon orvoshoz.
f) Az akkumulátor vagy egy cella lenyelése esetén azonnal forduljon orvoshoz.
g) Vigyázzon, hogy az akkumulátor tiszta és száraz maradjon.
h) Ha az akkumulátor pólusaira szennyeződés kerül, azt egy tiszta, száraz ruhával törölje le.
i) Az akkumulátort használat előtt fel kell tölteni. A töltést mindig az utasításoknak megfelelően, helyes eljárást használva végezze.
j) Használaton kívül ne hagyja töltön az akkumulátort.
k) Hosszan tartó tárolást követően a maximális teljesítmény elérése érdekében szükséges lehet, hogy az akkumulátort többször feltöltse és lemerítse.
I) Az akkumulátor szobahőmérsékleten (20 °C ± 5 °C) használva nyújtja a legjobb teljesítményt.
m) Az akkumulátorok ártalmatlanításakor a különböző elektrokémiai rendszereket különítse el egymástól.
n) Csak a Worx által javasolt töltővel töltse fel. Kizárólag a készülékhez való használatra mellékelt töltőt használja. Ha egy adott akkumulátorhoz megfelelő töltőt másik akkumulátorral használ, az tűzveszélyes lehet.
o) Ne használjon a készülékkel való használatra tervezettől eltérő
akkumulátort.
p) Az akkumulátor gyermekektől távol tartandó.
q) Órizze meg a termékhez mellékelt utasításokat, a későbbiekben szüksége lehet ezekre.
r) Amikor a szerszámot nem használja, vegye ki belőle az akkumulátort.
s) Ártalmatlanításnál megfelelően járjon el.
t) Ne helyezzen be különböző gyártóktól származó, illetve eltérő kapacitású, méretű vagy típusú akkukat a készülékbe.
u) Az akkucsomag csomagolását csak közvetlenül a használat előtt távolítsa el.
v) Figyeljen az akkun látható (+) és mínusz (–) polaritású jelzésekre az akku előírt használata érdekében.
SZIMBÓLUMOK
| A sérülésveszély csökkentése érdekében a felhasználónak el kell olvasnia az utasításokat. | |
| Figyelmeztetés | |
| Viseljen hallásvédőt! | |
| Viseljen védőszemüveget ! | |
| Viseljen porvédő maszkot! | |
| Viseljen fejvédőt | |
| védőkesztyű | |
| munkavédelmi lábbeli | |
| Tartsa távol a kezét a pengétől | |
 | Ne tegye ki nedvességnek |
 | Tartson megfelelő távolságot az áramvezetékektől |
 | A közelben ne álldogáljon senki |
 | A leselejtezett elektromos készülékek nem dobhatók ki a háztartási hulladékkal. Ha van a közelben elektromos hulladék gyűjtő udvar, vigye oda a készüléket. Az újrahasznosítási lehetőségekről tájékozódjon a helyi hatóságoknál vagy a kereskedőnél. |
 | Lítium-ion akkumulátor. A terméken található szimbólum arra utal, hogy minden akkumulátorcsomagot külön kell gyűjteni. Ezeket aztán újrahasznosítják vagy szétszerelik, hogy csökkentsék a környezetre gyakorolt hatását. Az akkumu-látorcsomag veszélyes lehet a környezetre és az emberi egészségre nézve, mivel veszélyes anyagokat tartalmaz. |
 | |
 | Ne dobja tüzbe |
 | Az akkumulátor nem megfelelő lesele-jtezés esetén bekerülhet a víz körforgás-ba, ami veszélyes lehet az ökoszisz-témára nézve. A hulladék akkumulátort ne dobja a kommunális hulladékba. |
 | Bármilyen állítás, javítás vagy karbantar-tási müvelet előtt vegye ki az akkumulátort a sövényvágóból. |
 | Zár |
 | Nyit |
AZ ALKATRÉSZEK LISTÁJA
-
HOSSZABBÍTÓELEM MARKOLATA
-
HOSSZABBÍTÓELEM ZÁRGOMBJA
-
HOSSZABBÍTÓELEM ROTÁCIÓS GOMBJA
-
VÁLLPÁNT HURKOK
-
HUROKBEÁLLÍTÓ GOMB
-
VÁGÓFEJ ZÁRGOMBJAI
-
ROTÁCIÓS GOMB
-
KÉS
-
VÁGÓFEJ FELENGEDŐKARJA
-
BELSÓ RÚD
-
BELSŐ RÚD FELENGEDŐKARJA
-
KI-/BEKAPCSOLÓ GOMB
-
AKKUMULÁTOR KIOLDÓGOMBJA *
-
AKKUMULÁTOR *
-
KÉSTOK
-
VÁLLPÁNT
* Nem minden készülék tartalmazza valamennyi, a fentiekben felsorolt alkatrészt.
MÜSZAKI ADATOK
Típus WG252E WG252E.9 (250-299 - a megnevezés akkumulátoros sövényvágót jelöl)
**Terhelés nélküli feszültség. Az akkumulátor kezdő feszültsége maximum 20 volt. A névleges feszültség 18 volt.
| WG252E WG252E.9 | ||
| Névleges feszültség | 20 V - Max** | |
| Üresjáratisebesség | 1340 /min | |
| Maximális vágáshossz | 45 cm | |
| Vágási átmérő | 16 mm | |
| Készülék hossza | 1.3 m és 1.8 m között (teljesen kiengedve) | |
| Vágófej elforgatási szöge | - 45 és 90 fok között (10 pozíció) | |
| Markolat elforgatási szöge | 180 fok összesen | |
| Teljes elérhető távolság | 3.2 m | |
| Akkumulátor kapacitása | 2.0 Ah (WA3551) / | |
| Akkumulátor típusa | Lithium-Ion / | |
| Töltő típusa | WA3880 / | |
| Töltő besorolása | Bemenet: 100-240 V ~ 50/60 HzKimenet: 20V---, 2.0 A | / |
| Töltésidő (kb.) | 58 mins / | |
| A gép súlya | 3.6 kg 3.2 kg | |
ZAJÉRTÉKEK
| A-súlyozású hangnyomásszint | L_pA = 79 dB(A) K_pA = 3 dB(A) |
| A-súlyozású hangerő | L_wA = 89.2 dB(A) K_wA = 3 dB(A) |
| Viseljen fülvédőt | |
REZGÉSÉRTÉKEK
Az EN60745 szabvány szerint meghatározott összes rezgés (háromtengelyű vektoriális összeg) a következő:
Rezgéskibocsátás : a_b=2.56 m/s^2
Bizonytalanság K = 1.5 m/s²
A hivatalos összesített rezgésszint a szerszámok összehasonlítására, illetve a kitettség előzetes felmérésére használható.
FIGYELEM : Az elektromos kéziszerszám
használata során a rezgéskibocsátás eltérhet a
fenti értéktől attól függően, hogy a szerszámot hogyan használják. Az érték függhet az alábbiaktól:
Hogyan használják a szerszámot, milyen anyagokat vágnak.
Az eszköz jó állapotban van-e, megfelelően karbantartják-e.
Megfelelő tartozékokat használnak-e az eszközhöz,
vigyáznak-e, hogy éles legyen és jó állapotban maradjon.
A markolat megfelelően rögzül-e, használnak-e rezgéscsillapító tartozékokat.
A szerszámot rendeltetésszerüen, kialakításának és a jelen utasításoknak megfelelően használják-e.
Ha a szerszámot nem kezelik megfelelően, kéz-kar vibrációs szindrómát okozhat.
FIGYELEM: A pontosság érdekében az expozíciós szint becsült értékéhez a valós használati
körülmények között figyelembe kell venni a működési ciklus valamennyi elemét, így azt az időt is, amikor a szerszám ki van kapcsolva, és amikor üresjáratban működik. Ez a teljes munkaidőszak viszonylatában jelentősen csökkentheti az expozíciós szintet.
A rezgéskockázatnak való kitettséget az alábbiakkal csökkentheti:
MINDIG éles vésőt, pengét, és hegyes fúrófejet használjon.
Az eszközt jelen utasításoknak megfelelően tartsa karban, és vigyázzon a megfelelő kenésre (ahol erre szükség van).
Ha rendszeresen használja az eszközt, vásároljon rezgéscsillapító tartozékokat.
Úgy tervezze meg a munkáját, hogy a magas rezgésszámú eszközök használatát igénylő feladatokat több napra ossza el.
TARTOZÉKOK
| WG252E WG252E.9 | ||
| Akkumulátor (WA3551) | 1 | / |
| Töltő (WA3880) | 1 | / |
| Késtok | 1 | |
| Vállpánt | 1 | |
| Sövényvágó tartozék (WA0308) | 1 | |
Javasoljuk, hogy a tartozékokat ugyanabból a boltból vásárolja meg, ahol a szerszámot is vásárolta. További részleteket a tartozék csomagolásán talál. Kérjen segítséget és tanácsot a bolti eladóktól.
HASZNÁLATI UTASÍTÁSOK
MEGJEGYZÉS: Mielőtt a szerszámot használná, olvassa el figyelmesen az utasításokat.
Rendeltetés
Ez a gép a célja, hogy belföldön használható vágás és sövények és bokrok vágására.
ÖSSZESZERELÉS ÉS MÜKÖDÉS
| MÜVELET ÁBRA | |
| MÜKÖDTETÉS ELÖTT | |
| Az akkumulátor behelyezése | Lásd az A1 ábrát |
| Az akkumulátor eltávolítása | Lásd az A2 ábrát |
| Az akkumulátor állapotának ellenőrzéseMEGJEGYZÉS:A A3 ábra csak az akku feltöltöttségi szintjét is jelző akkucsomagra vonatkozik. | Lásd azA3 ábrát |
| Az akkumulátor feltöltéseTovábbi részletek a töltő használati útmutatójában | Lásd azA4 ábrát |
| ÖSSZESZERELÉS | |
| A hosszabbítórúd felszerelése és kioldása | Lásd azB1, B2 ábrát |
| A vállpánt felszerelése és beállításaJavasoljuk, hogy az eszközt mindig vállpánttal használja.Állítsa be úgy a vállpántot, hogy a munkahelyzet kényelmes legyen.FONTOS:Soha ne tegye a pántot keresztirányba a vállán és a mellkasán, hanem az egyik vállán használja azt.Így veszélyhelyzetben gyorsan le tudja venni magáról az eszközt. | Lásd az C ábrát |
| A belső rúd bővítése | Lásd az D ábrát |
| Elforgatható hátsó fogantyúMEGJEGYZÉS:A vágási szög 0^ - 90^ között állítható balra vagy jobbra.FIGYELMEZTETÉS:A gép működtetése előtt mindig ellenőrizze, hogy a hátsó fogantyú a kívánt helyzetbe van-e rögzítve.Soha ne forgassa a fogantyút a kisgép használata közben. | Lásd az E ábrát |
| A fej szögének beállításaVIGYÁZAT:Ha nem rögzíti megfelelően a vágófejet, az személyi sérüléshez vagy anyagi kárhoz vezethet. | Lásd az F ábrát |
| MÜKÖDÉS | |
| Vegye le a késtokot | Lásd az G ábrát |
| Elindítás és leállítás | Lásd az H ábrát |
| Felső vágásFIGYELEM: Ha a gép valamelyikalkatrésze hiányzik, károsodott vagyeltörött, a károsodott alkatrészek cseréjevagy megjavítása előtt ne működtesse asövényvágót. Ezen intelem figyelmen kívülhagyása súlyos testi sérülésekhez vezethet. | Lásd az I1ábrát |
| Oldalsó vágásFIGYELMEZTETÉS: A fogantyúelfordítása előtt mindig állítsa le asövényvágót. | Lásd az I2ábrát |
| A kés kenéseMEGJEGYZÉS: A vágóélkárosodásának elkerüléséért fontoskövetelmény, hogy mindig az előírtstandard kenőolajat használja (WD-40). | Lásd az Jábrát |
A SÖVÉNYVÁGÓ HASZNÁLATA
Mielőtt vágást végezne, ellenőrizze a vágási területet, és szedje ki az idegen tárgyakat, amelyeket a szerszám feldobhatna, vagy amelyek a kés mellé szorulhatnak. Bekapcsolás előtt a sövényvágót fogja meg mindkét kezével, és tartsa távol a többi testrészétől. Friss ágak vágásakor széles, söprő mozdulatot használjon, hogy az ágak közvetlenül a kés útjába kerüljenek. Mielőtt a vágást elkezdené, várja meg, hogy a kések elérjék a maximális sebességet. Működés közben tartsa távol a kést az emberektől és tárgyaktól, például falaktól, nagy kövektől, fáktól, járművektől, stb. Ha a kés elakad, azonnal állítsa le a sövényvágót. Mielőtt megpróbálná kiszedni a beszorult hulladékot, engedje fel a két kapcsolókart Tövises vagy szúrós ágak vágásakor viseljen kesztyút. Ne próbáljon olyan ágakat vágni, amelyek túl vastagok a kések számára.
Felső vágás
Használjon széles, söprő mozdulatot. A legjobb eredményt akkor éri el, ha a vágókést kicsit megdönti mozgásirányba.
Oldalsó vágás
Ha a a sövény oldalát vágja, alulról felfele haladjon, fent befele kerekítve a sövény peremét. Így a sövény felülete nagyobb lesz, ami egyenletesebb növekedést eredményez.
KARBANTARTÁS
Bármilyen állítás, javítás vagy karbantartási művelet előtt vegye ki az akkumulátort a sövényvágóból.
A szerszám nem tartalmaz a felhasználó által javítható alkatrészeket. Soha ne használjon vizet vagy vegyi tisztítószereket a szerszám tisztításához. Törölje tisztára egy száraz ronggyal. A szerszámot mindig száraz helyen tárolja. Tartsa tisztán a motor szellőzőnyilásait. Minden szabályozóeszközt tartson pormentesen.
KÖRNYEZETVÉDELEM
A leselejtezett elektromos termékek nem dobhatók ki a háztartási hulladék közé. Ha van a közelben elektromos hulladékokat gyűjtő
központ, vigye oda a készüléket. Az újrahasznosítási lehetőségekről tájékozódjon a helyi hatóságoknál vagy a kereskedőnél.
MEGFELELŐSÉGI NYILATKOZAT
A gyártó,
POSITEC Germany GmbH
Grüner Weg 10, 50825 Cologne, Germany
Kijelenti, hogy a termék:
Leírás Vezeték nélküli teleszkópos sövényvágó
Típus WG252E WG252E.9 (250-299 - a megnevezés akkumulátoros sövényvágót jelöl)
Rendeltetés Sövények és bokrok vágása
Megfelel a következő irányelveknek,
2006/42/EC
2014/30/EU
2011/65/EU&(EU)2015/863
2000/14/EC módosítva 2005/88/EC
2000/14/EC módosítva 2005/88/EC:
-- Megfelelőség-felmérési eljárás az V. függelék értelmében
- Mért hangerő-szint 89.2 dB (A)
- Garantált hangerő-szint 92 dB (A)
Az alábbi normáknak,
EN 60745-1
EN ISO 10517
EN ISO 3744
EN 55014-1
EN 55014-2
A műszaki dokumentáció összeállítására jogosult személy:
Név Marcel Filz
Cím Positec Germany GmbH
Grüner Weg 10, 50825 Cologne, Germany
2020/05/28
Allen Ding
Helyettes fömérnök, Tesztelés és minősítés
Positec Technology (China) Co., Ltd
