HASZNÁLATI ÚTMUTATÓ 206810 Wago

1. Bítonságra vona tkozo informaciok
   Bevezetés
   Keszülk használata
   Keszülek karbantartasa
2. Kapcsolok, gombok és csatlakozó húvelyek ismertetese
3. Általános adatok
4. Alkalmazás leírásá

5. Elem/biztositek cseréje

6. Garancia

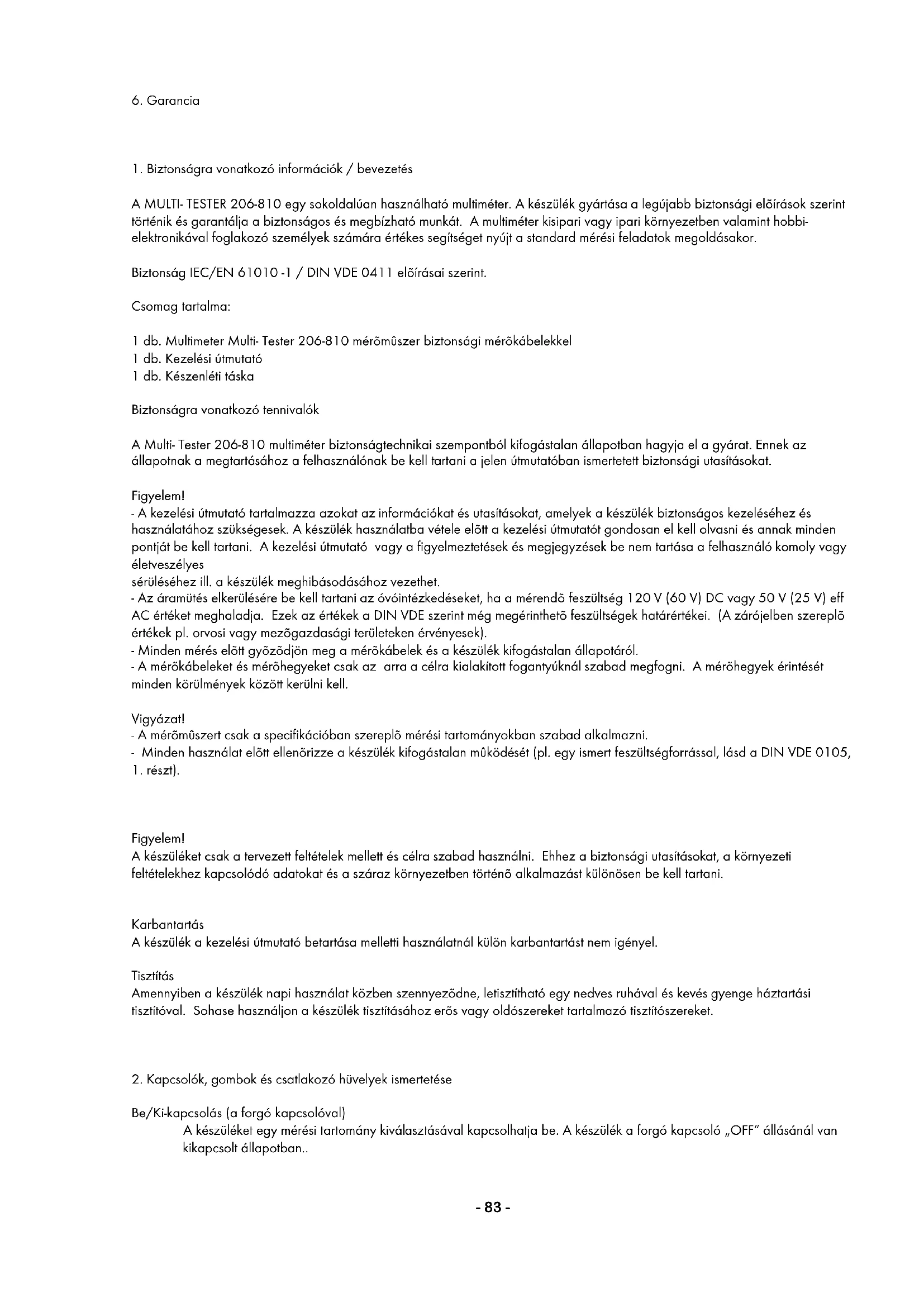

7. Biztonságra vona tkozó informaciók / bevezétés

A MULTI-TESTER 206-810 egy sukoldaluan hasznalhato multimeter. A keszulek gyartasa a legujabb biztonsagi elorasok szerint tortenik es garantalja aBiztonsagos es megbizhato munkat. A multimeter lisipari vagy ipari kornyezetben valamint hobbi elektronikaval foglakoz szemelyek szamara ertekes segitsseg nyujt a standard meresi feladatok megoldasakor.

Biztonsag IEC/EN 61010-1/DIN VDE 0411 elorásai szerint.

Csomag tartalma:

1 db. Multimeter Multi-Tester 206-810 mérōmûszer biztonsági mérōkábelekkel

1 db. Kezelési utmutató

1 db. Keszenti taska

Biztonságra vonatkoz tennivalok

A Multi-Tester 206-810 multimeter biztonsagtechnikai szempontból kifogastalan allapotban hagyia el a gyarat. Ennek az allapotnak a megartásához a felhasználonak be kell tartani a jelen utmutatóban ismertetettbiztonsagiutasíssokat.

Figyelem!

• A kezelési utmutató tartalmazza azokat az informaciókat ésutasítasokat, amelyek a keszülék biztonságos kezeléséhez és hasznalatahoz szüksègesek. A keszülék hasznalatba vetele elött a kezelési utmutató gondosan el kell olvasni és annak minded pontját be kell tartani. A kezelési utmutató vagy a figyelmeztetesek és megjegyzesek be nem tartása a felhasznaló komoly vagy életveszélyes
  sérulésehez ill. a keszülék meghibásodásához gezethet.
  -Az aramutes elkerulesere be kell tartani az ovoientzkedeseket, ha a merendoffesztulg 120 V (60 V) DC vagy 50 V (25 V) eff AC ertek meghaladja. Ezek az ertek a DIN VDE szerint meg megerintheto feszultsgek hatarertekei. (A zarjelben szerepl ertek pl. orvosi vagy mezogazdasagi teruleteken erenyesek).
• Minden méres elott gyrozödjön meg a mérökábelek és a keszülk kifogastalan allapotáról.
• A mérōkábeleket és mérōhegyek csak az arro a celra kialakitott fogantyúknál szabad megfogni. A mérōhegyek érintését, , , , . , . , . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ... . ... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . - .

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

- - -

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

= 0 = 1 = 2 = 3 = 4 = 5 = 6 = 7 = 8 = 9 = 10 = 11 = 12 = 13 = 14 = 15 = 16 = 17 = 18 = 19 = 20 = 21 = 22 = 23 = 24 = 25 = 26 = 27 = 28 = 29 = 30 = 31 = 32 = 33 = 34 = 35 = 36 = 37 = 38 = 39 = 40 = 41 = 42 = 43 = 44 = 45 = 46 = 47 = 48 = 49 = 50 = 51 = 52 = 53 = 54 = 55 = 56 = 57 = 58 = 59 = 60 = 61 = 62 = 63 = 64 = 65 = 66 = 67 = 68 = 69 = 70 = 71 = 72 = 73 = 74 = 75 = 76 = 77 = 78 = 79 = 80 = 81 = 82 = 83 = 84 = 85 = 86 = 87 = 88 = 89 = 90 = 91 = 92 = 93 = 94 = 95 = 96

Vigyázat!

• A merōmūszer ck a specifikációban szereplö mérési tartományokban szabad alkalmazni.
• Minden hasznalat elott ellenorizze a keszulk kifogastalan mukodset (pl. egy isert feszultsegforrassal, lsd a DIN VDE 0105, 1. resztl).

Figyeleml

A keszüléketCsak a tervezett feltetelek mellett es celra szabad hasznalni. Ehhez aBiztonsagi utasitásokat, a környezetifeltetelekhez kapcsolódado adatokat e szaraz környezetben torten òalkmazást kūlönösen be kell tartani.

Karbantartas

A keszülek a kezelési utmutató betartása melletti használatnál kūlón karbantartást nem igényel.

Tisztlatas

Amennyiben a keszülk napi hasznalat kozben szennyezodne, letisztfthato egy nedves ruhaval es keves gyenge haztartasi tiszítóval. Sohase használjon a keszülk tiszításhoz eros vagy oldszereket tartalmazo tiszítószereket.

2. Kapcsolok, gombok és csatlakozó hüvelyek ismertetese

Be/Ki-kapcsolás (a forgo kapcsolóval)

A keszüléket egy mérési tartomány kivalasztásával kapcsolhatja be. A készülék a forgo kapcsoló „OFF" allásanál van kikapcsolt allapotban..

Funkció kapcsoló (M)

A kapcsolóval kapcsolhatja be a felnyomtatott funkciokat.

Gomb a mérési érték éltarolására (H)

Ennek a gombnak a megnyomásakor az aktuális mérési érték eltárolódk.

Gomb a megvilagitas teszteleshez ( )

Ennek a megnyomásakor a zseblampa-funkcio kapcsolhato be és ismét ki.

Választo kapcsol mérési funkció

A forgo kapcsolóval választhatok ki a különbozā alap mérési modok.

A.10A"csatlakozó huyely

200 mA feletti méréshez a „10 A" csatlakozó húvelyt kell hasznánlni.

Bemeneti csatlakozó húvely (jobbro)

Piro'szùnµ mérōkábel csatlakoztatása a készülék által megengedett összes jelfajta mérésére.

Föld csatlakozó hüvely

Fekete szinú mérökábel csatlakoztatása a készülék által megengedett összes jelfajta mérésère.

3. Általános adatok

A készülék pontossága 1 évre vonatkozik 18 °C - 28 °C KOZÉ esO hórmárskletnél és 75 %-os levego páratartalomnal (Javasoljuk a készülék évenkénti kalibrálását)

Automatikus vagy kézi mérési tartományválasztás

Max. feszültseg a csallakozó hüvelyek és a fold közott: 600 V DC/AC

Biztositek: F 200 mA(10 A)/690 V gyors kioldású

Max. üzemeltetési

magassag: 2000 m a tengerszint felett

Kijelzö magassága: 20 mm LCD

Kijelzés:

max.

1999

(3

digit)

Polaritas kijelzes:

Tulcsordulas kijelzes:

"OL"

kijelzésé

Mintavetelezesi gyakorisag: kb. 0,4 mp

Elem allapot: az elem szimboluma a kijelzon megjelenik

Automatikus

lekapcsolas:

kb. 15 percután

Feszultsegellatas: 2 × 1,5 V AAA Micro

Uzemeltetei homséklet: 0^ - 40^ ig

Tárolásihomérséklet: -10°C-50°C-ig

Méretek: 170 × 90 × 38 ~mm

Suly:

295

g

elemekkel egyutt

TUV/GS:

IEC/EN

61010-1

Egyenfeszültseg:

Mérési tartomány	Felbontás	Pontosság
200 mV	0.1 mV	± mérét. 0,5 %-a +3 digit
2 V	0.001 V	± mérét. 0,8 %-a + 5 digit
20 V	0.01 V
200 V	0.1 V
600 V	1 V

Bemeno Ellenalas: 10 MΩ

Mérési tartomány Felb	Pontás Pontosság
200 mV 0,1m V
2 V 0.001 V ± mért ért.	1,5%-a + 5 digit
20 V 0.01 V
200 V 0.1 V
600 V 1 V

Bemeno ellenallas: 10 MΩ
Max. bemeno feszultseg: 600 V AC RMS, frekvenciataromany: 40 - 400Hz

Eqyenáram:

Mérési tartomány Felb	Pontás Pontosság
200 μA 0.1 μA
2000 μA 1 μA ± mérét	ért. 1.0 %-a + 3 digit
20.00 mA 0.01 mA
200.00 mA 0.1 mA
2 000 A	10 mA	± mérét. 1,2 %-a + 5 digit
10.00 A	0.1 A

Tulherelésvédelem: μA és mA-tartományban F 200mA/690Vbiztositékkalbiztositva.
10 A-tartományiban 10 A/690Vbiztositekkalbiztositva.

Valtakozó aram:

Mérési tartomány Felb	bontás Pontosság
200 μA 0.1 μA		%-a + 5 digit
2000 μA 1 μA	± mért ért. 1.3
20.00 mA 0.01 mA
200.00 mA 0.1 mA
2000 A	10 mA	a + 8 digit
10.00 A	0.1 A ± mért ért. 1.5 %

Tulherelsevedelem: A es mA-tartomanyban F 200 mA/690VBiztositekkalbiztositva.
10 A-tartományiban 10 A/690Vbiztositekkalbiztositva.

Ellenallas:

Mérési tartomány Felb	ontás	Pontosság
200 Ω	0.1 Ω túlfeszült ség-védelem 250 V DC/AC	± 1 % + 5 digit
2 kΩ	0.00 1kΩ	± 1 % + 5 digit
20 kΩ	0.01 kΩ
200 kΩ	0.1 kΩ
2 MΩ	0.001 MΩ
20 MΩ	0.01 MΩ	± 1.8 % + 5 digit

Mérofeszültsg: 0.25V, túfeszültsg-védelem: 600 V DC/AC < 30s

Dioda-teszt:

Mérési tartomány	Felbontás	Funkció
		Kijelzi a
	0.001 V	záró irányú feszült séget

Nyitó irányáram: kb. 0,6 mA, zaró irányú feszültseg kb. 1,5 V,
Tulfeszültseg-vedelem 600 V DC/AC < 30s

Folytonossagi leszt:

Mérési tartomány Funkció

°) Beépītett berregö jelzi a folytonosságot 50 Ω-ig

Mérokör-feszültseg: kb. 0,5 V, tüfeszültseg-vedelem: 600 V DC/AC < 30s

4. Alkalmazás leirasa

Egyenfeszültseg mérés

Állitsa a víasztó capcsoló V= álásba. Dugja a fekete mérökábelt a „COM“ csatlakozó húvelybe és a piros mérökábelt csatlakoztassa a jobboldali csatlakozó húvelybe. A mérökábelekkel sösse össze a merendö eszközt. A multimeter automatikusan megkeresi legkedvezöbb mérési tartományt. Olvassa le a mérési eredényt a kijelzön.

Valtofesztusseg meres (erintessel vagy erintes nelkul)

Állitsa a vásásztó kapcsolot a V' allásba. Dugja a fekete mérökábel a „COM" csatlakozó húvelybe és a piros mérökábel csatlakoztassa a jobboldali csatlakozó húvelybe. A mérökábelekkel össe össze a merendő eszközt. A multimeter automatikusan megkeresi legkedvezöbb mérési tartományt. Olvassa le a mérési eredményt a kijelzön.

Ha a multiméter felse élet megnyomott M-gombal egy feszültseg alatt allo gezetekhez ( 100 - 600 VAC) tartja, a kijelzo villog es hangjelzes hallhato. Ugyanigy lehétseges gypólusu fázisvizsgalat a piros mérokábell.

Egyenáram mérés:

Állitsa a vásalstó kapcsolot A ≡ állasba. Állitsa be a multimétert az „M“-gombbal DC-re. Dugja a fekete mérökábelt a “COM” csatlakozó húvelybe és a piros mérökábelt csatlakoztassa a jobboldali csatlakozó húvelybe ( max. 200mA-ig). 200 mA felettí aram méresekor a mérökábelt a „10A“-es húvelybe kell csatlakoztatni!

A mérōkábelekkel kõsse össze a métendö eszközt. A multimeter automatikusan megkeresi legkedvezöbb mérési tartományt. Olvassa le a mérési eredményt a kijelzon.

Vältokozáramérés

Állitsa a választó kapcsolot A ≡ állásba. Állitsa be a multimétert az „M“-gombal AC-re. Dugja a fekete mérökábel a “COM” csatlakozó hüvelybe és a piros mérökábel csatlakoztassa a jobboldali csatlakozó hüvelybe ( max. 200 mA-ig). 200 mA felettí aram méresekor a mérökábel a „10 A“-es hüvelybe kell csatlakoztatni!

A mérōkábelekkel kõsse össze a métendö eszközt. A multimeter automatikusan megkeresi legkedvezöbb mérési tartományt. Olvassa le a mérési eredményt a kijelzon.

Ellenallasmeres

Állitsa a vásalstó kapcsoló „Ω“ állasba. Dugja a fekete mérōkábel a „COM“ csatlakozó húvelybe és a piros mérōkábel csatlakoztassa az „INPUT“ csatlakozó húvelybe. A mérōkábelekkel kõsse össze a métendö eszközt. A multimeter automatikusan megkeresi a legkedvezöbb mérési tartományt. Olvassa le a mérési eredményt a kijelzön.

Dioda-teszt:

Állitsa a választó capcsolot „Ω“ álíasba. Dugja a fekete mérökábelt a „COM“ csatlakozó húvelybe és a piros mérökábelc satalakoztassa a jobboldali csatlakozó húvelybe. Állitsa be a multimétert az „M“-gombal „-re. A mérökábeleket sösse össze a mérendö eszközzel. A piros mérökábel = anód A fekete mérökábel = katód. A kijelzon a záró feszültseg jelenik meg.

Folytonossagi teszt:

A'llitsa választó kapcsolot „Ω" állasba.

Dugja a fekete merokabelt a "COM" csatlakozó hüvelybe és a piros merokabelt csatlakoztassa a jobboldali csatlakozó hüvelybe.
A'llitsa be a multimetert az „M“-gombbal „°)“ -re. A merokábeleket össe össze a mérendö korrel. 50 Ω alatti átmeneteknél
hangjelzés hallhato. Olvassa le a mérisi eredményt a kijelzön.

Fontos: Ügyeljen arra, hogy a mérendö kör feszültşegmentes legyen és a kondenzatorok is kisütott allapotban legyenek.

5. Elemek cseréje/biztositékcser:

Elemek csereje akkor valik szuksegesse, ha a kijelz on az element szimboluma megjelenik. Az element esBiztositekcsere elott merokabeleket a keszulkebol el kell tavolitan!

Csak a megadott elemtipust esbizitosékokat alkalmazza!

A keszülk hatoldala:

tavolitsa el a keszulek hatoldalan talalhatc savarokat, nyissa ki az elementartot es vegye ki a lemerult elementeket.

Fontos: ne dobja a lemeruelt elementek a haztartasi hulladekok kozel Tartsa be a törvenyes artilmatlanitasi elirasokat!

Helyezze az ij elementek (2 x 1,5 V AAA mikro-cella) az elementartóba. Helyezze fel az elementartó es zárga le a csavarral. ABiztositécksere elott távolítsa el mérökábeleket a készülékról á oldja ki a hatlapon találhato összes csavart; Vegye le ovatosan a készülék hatlapját és cserélje ki abiztositékokat azonos típusúra. (Biztositék F 200 mA ill. 10 A/690 V Zárja le a készüléket a csavarokkal.

6. 60 hönap garancia

A WAGO^®-keszülékeket szigó minoségellenörzsnek vetik alá. Ennek ellénére a napi gyakorlatban muködési hibák lépnének fel, 60 havi garanciátBiztositunk a keszülékekre. (csak számlával együtt érvényes) gyartásí es anyaghibat koltsegterités nélkül szüntetjuk meg, amennyiben a keszüléket idegen beavatkozástól mentesen kuldik vissza hozzánk. Leesésból vagy rossz kezelésból eredão károsodások nem képezik a jotallás tárgyát. Amennyiben a garanciaidā alatt muködési hibák lépnek fel, a gyári javítoszervizunk azonnal megjavütja. Kérjuk, forduljon az alábbi címre:

WAGO Kontakttechnik GmbH & Co. KG
Postfach 28 80·32385 Minden
Hansastraße 27·32423 Minden
Tel.:[phone]
FAX:[phone]
[e-mail]
www.wago.com

Ez a kezelesi utmutato a legnagyobb gondossaggal keszult. Az adatok, abrak es rajzok teljessegere es helyessegere garanciat nem vallalunk. Valtoztatasok jogat fenntartjuk.

Minosito tanusitvany

A WAGO Kontakttechnik GmbH & Co. KG igazolja, hagy a vásárolt terméket a gyártási folyamat során meghatározott Ellenörzési utasitások szerint kalibralták. A WAGO cégné lvegrehajtott, minóseget erintö fontos tevéknségek és folyamatok vegrehajtása az ISO 9001-2000 szerint keszült minóség irányító rendszeter alapján történik. A WAGO Kontakttechnik GmbH & Co. KG igazolja, hagy a kalibralashoz alkalmazott Ellenörzō berendezeseket és készülékeket folyamatosan Ellenörző eszköz vizsgálatnak vetik alá.

Megfelelesi nyilatkozat
A termek teljesiti a 73/23/EWG sz. alacsony feszültsegre vonaftkozó irányelvek és a 89/336/EWG sz. EMV irányelvek követelményeit.

Alkalmazás terület

A keszülek ck is a kezelési utmutatóban ismertetett felhasználasra alkalmas. A keszülek mas jellegu alkalmazása nem megengedett es balesetakhez és a keszülék tönkremeneteléhez gezethet. Iyen alkalmazások a felhasznaló gyartóval szemben tamasztott barmilyen jellegu garancia- és szavatossági igenyének azonnali elvesztéséhez gezetnek.
