Termék típusa	Benzinmotoros láncfűrész
Márka	AL-KO
Modell	Solo 6656
Kategória	Fűrész
Súly (vezetősínnel és lánccal)	körülbelül 7,0-7,25 kg a felszereléstől függően
Üzemanyag	Kétütemű motor, benzin/olaj keverék 50:1
Lökettérfogat	55,5 cm³
Maximális teljesítmény	2,4 kW 9000 ford/perc mellett
Üzemanyagtartály térfogata	510 cm³
Láncolaj tartály térfogata	290 cm³
Elérhető vezetősín hossz	33 cm / 38 cm / 40 cm / 45 cm / 50 cm
Lánc osztás	0,325" (8,255 mm) vagy 3/8" (9,525 mm)
Üresjárati fordulatszám	3000 ± 400 ford/perc
Maximális fordulatszám	13000 ford/perc
Hangnyomásszint LpA	100,3 dB(A)
Hangteljesítményszint LwA	113,2 dB(A)
Rezgés első fogantyú	4,43 m/s²
Rezgés hátsó fogantyú	4,38 m/s²
Biztonság	Láncfék, első kézvédő, biztonsági reteszkapcsoló
Fő funkciók	Fa vágás, döntés, ágazás, darabolás
Rendszeres karbantartás	Légszűrő tisztítása 15 óránként, gyújtógyertya ellenőrzése, lánc élezése
Pótalkatrészek	Vezetősín, lánc, gyújtógyertya, légszűrő, lánckerék
Garancia	Törvényes jótállás hibákra, időtartam országonként eltérő

Gyakran ismételt kérdések - Solo 6656 AL-KO

Milyen üzemanyagot használjak a Solo 6656-hoz?

Használjon ólommentes benzint (oktánszám ≥ 90 ROZ) és kiváló minőségű szintetikus kétütemű motorolajat 50:1 arányban (5 L benzin + 100 ml olaj).

Hogyan indítsam be a hideg motort?

Helyezze a készüléket a földre, működtesse a láncféket, nyomja meg a szivatót 3-4-szer, nyissa ki a dekompressziós gombot, zárja el a szívást, majd húzza meg az indítófogantyút, amíg a motor be nem indul, majd nyissa ki a szívást és húzza meg újra. Indítás után engedje el a szívást a gázkar rövid megnyomásával.

Hogyan ellenőrizzem a lánc feszességét?

Állítsa le a motort. A feszesség akkor megfelelő, ha a hajtószemek nem szakadnak le a sínről, amikor a láncot középen felemeljük, de a lánc szabadon forgatható. A feszítéshez lazítsa meg az anyákat, távolítsa el a sínt, majd húzza meg újra.

Mit tegyek visszarúgás (kick-back) esetén?

A visszarúgás akkor következik be, amikor a sín vége egy tárgyhoz ér. Tartsa a láncfűrészt két kézzel, használja a láncféket, és foglaljon el stabil testhelyzetet. Ne vágjon a sín végével. Kövesse a használati utasításban leírt megelőző intézkedéseket.

Hogyan tisztítsam a légszűrőt?

Állítsa le a motort és hagyja lehűlni. Szerelje le a fedelet, vegye ki a szűrőt, tisztítsa meg kefével vagy sűrített levegővel belülről kifelé. Soha ne mossa a szűrőt. Cserélje ki, ha sérült.

Milyen olajat használjak a lánchoz?

Kizárólag biológiailag lebomló vágólánc-olajat használjon. Soha ne használjon használt vagy ásványi olajat, mert az eltömíti a rendszert és káros a környezetre.

Hogyan állítsam be a lánc kenését?

Az állítócsavar a készülék alján található. Forgassa az óramutató járásával megegyező irányba az olajmennyiség csökkentéséhez, ellenkező irányba a növeléséhez. Rendszeresen ellenőrizze az olajszintet és az olajfilm jelenlétét a vágáson.

Mikor kell élezni a láncot?

Élezze a láncot, amikor a forgács porrá válik, a vágás nem egyenes, a szükséges erő nő, vagy a rezgések és az üzemanyag-fogyasztás nőnek. Használjon megfelelő átmérőjű körreszelőt (4,8 mm vagy 5,5 mm a lánctól függően).

Hogyan tároljam a láncfűrészt hosszabb időre?

Ürítse ki az üzemanyag- és olajtartályokat. Vegye le a láncot és a sínt, tisztítsa meg és olajozza be őket. Tárolja a készüléket száraz, fagymentes helyen, gyermekektől elzárva.

Hol találok pótalkatrészeket és vevőszolgálatot?

Vegye fel a kapcsolatot a legközelebbi AL-KO szervizzel. Csak eredeti alkatrészeket használjon. A garancia kiterjed az anyag- és gyártási hibákra, de nem a kopó alkatrészekre, mint a lánc és a sín.

HASZNÁLATI ÚTMUTATÓ Solo 6656 AL-KO

16 Zachytávací drapák

17 Upevňovacie matice vodiacej lišty

18 Upevnenie lišty

19 Primer gul'a

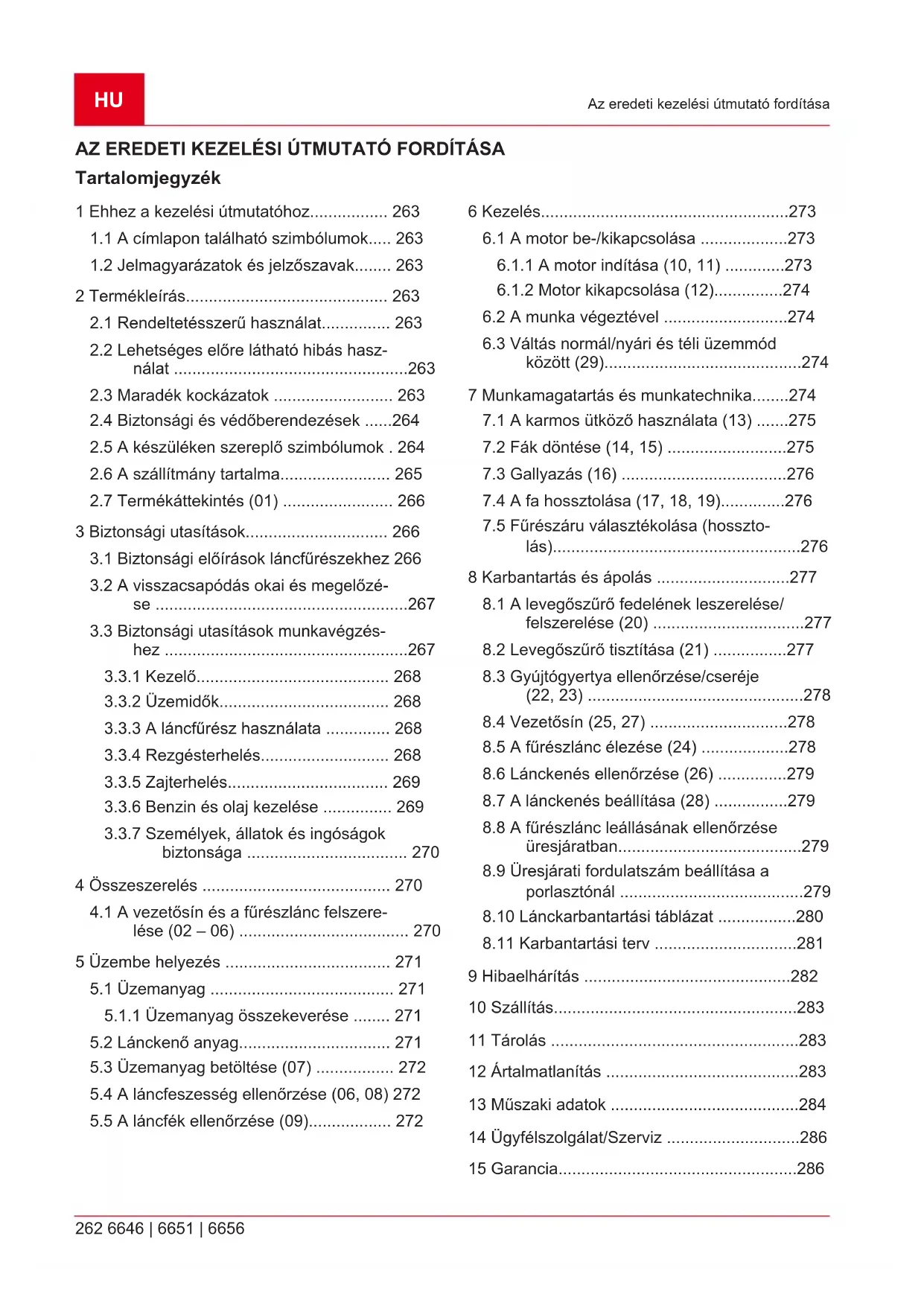

1 Ehhez a kezelési útmutatóhoz.... 263

1.1 A címlapon található szimbólumok..... 263
1.2 Jelmagyarázatok és jelzőszavak...... 263

2 Termékleírás.... 263

2.1 Rendeltetésszerű használat.... 263
2.2 Lehetséges előre látható hibás használat 263
2.3 Maradék kockázatok 263
2.4 Biztonsági és védőberendezések .....264
2.5 A készüléken szereplő szimbólumok . 264
2.6 A szállítmány tartalma.... 265
2.7 Termékáttekintés (01) 266

3 Biztonsági utasítások.... 266

3.1 Biztonsági előírások láncfűrészekhez 266
3.2 A visszacsapódás okai és megelőzése .....267
3.3 Biztonsági utasítások munkavégzéshez 267

3.3.1 Kezelő.... 268
3.3.2 Üzemidők.... 268
3.3.3 A láncfűrész használata ..... 268
3.3.4 Rezgésterhelés.... 268
3.3.5 Zajterhelés.... 269
3.3.6 Benzin és olaj kezelése .... 269
3.3.7 Személyek, állatok és ingóságok biztonsága 270

4 Összeszerelés 270

4.1 A vezetősín és a fűrészlánc felszere- lése (02 – 06) ...... 270

5 Üzembe helyezés 271

5.1 Üzemanyag 271
5.1.1 Üzemanyag összekeverése ..... 271
5.2 Lánckenő anyag.... 271
5.3 Üzemanyag betöltése (07) 272
5.4 A láncfeszesség ellenőrzése (06, 08) 272
5.5 A láncfék ellenőrzése (09)...... 272

6 Kezelés....273

6.1 A motor be-/kikapcsolása .....273

6.1.1 A motor indítása (10, 11) .....273
6.1.2 Motor kikapcsolása (12)......274

6.2 A munka végeztével .....274
6.3 Váltás normál/nyári és téli üzemmód között (29)....274

7 Munkamagatartás és munkatechnika.....274

7.1 A karmos ütköző használata (13) .....275
7.2 Fák döntése (14, 15) ......275
7.3 Gallyazás (16) 276
7.4 A fa hossztolása (17, 18, 19)......276
7.5 Fürészáru választékolása (hossztolás)....276

8 Karbantartás és ápolás .....277

8.1 A levegőszűrő fedelének leszerelése/felszerelése (20) ......277
8.2 Levegőszűrő tisztítása (21) ......277
8.3 Gyújtógyertya ellenőrzése/cseréje (22, 23) ......278
8.4 Vezetősín (25, 27) ......278
8.5 A fűrész lánc élezése (24) .....278
8.6 Lánckenés ellenőrzése (26) .....279
8.7 A lánckenés beállítása (28) .....279
8.8 A fürész lánc leállásának ellenőrzése üresjáratban....279
8.9 Üresjárati fordulatszám beállítása a porlasztónál .....279
8.10 Lánckarbantartási táblázat .....280
8.11 Karbantartási terv .....281

9 Hibaelhárítás .....282

10 Szállítás....283
11 Tárolás ....283
12 Ártalmatlanítás .....283
13 Müszaki adatok ....284
14 Ügyfélszolgálat/Szerviz ......286
15 Garancia....286

1 EHHEZ A KEZELÉSI ÚTMUTATÓHOZ

A német változat esetében az eredeti üzemeltetési útmutatóról van szó. Minden más nyelvi változat az eredeti üzemeltetési útmutató fordítása.
Tárolja mindig úgy ezt a kezelési útmutatót, hogy bármikor beleolvashasson, ha a berendezéssel kapcsolatos információra van szüksége.
■ Másik személynek csak ezzel a kezelési útmutatóval együtt adja tovább a készüléket.
- Olvassa el és tartsa be a jelen kezelési útmutató biztonsági tudnivalóit és figyelmeztetéseit.

1.1 A címlapon található szimbólumok

Szimbó- lum

Jelentés

Üzembe helyezés előtt feltétlenül olvassa el gondosan ezt a kezelési útmutatót. Ez a zavarmentes munkavégzés és a hibamentes kezelés feltétele.

Üzemeltetési útmutató

Benzines készüléket ne működtes- sen nyílt láng vagy hőforrások köze- lében.

1.2 Jelmagyarázatok és jelzőszavak

⚠ VESZÉLY! Olyan veszélyes helyzetet jelez, amely – ha nem kerülik el – halálos vagy súlyos sérüléseket eredményez.

⚠️ FIGYELMEZTETÉS! Olyan potenciálisan veszélyes helyzetet jelez, amely – ha nem kerülik el – halálos vagy súlyos sérüléseket eredményezhet.

⚠ VIGYÁZAT! Olyan potenciálisan veszélyes helyzetet jelez, amely – ha nem kerülik el – kisebb vagy közepesen súlyos sérüléseket eredményezhet.

FIGYELEM! Olyan helyzetet jelez, amely – ha nem kerülik el – anyagi károkat eredményezhet.

i TUDNIVALÓ Az érthetőséget és a használatot segítő, különleges tudnivalók.

2 TERMÉKLEÍRÁS

Ez a kezelési útmutató egy benzinmotorral üzemeltetett kézi láncfűrészt mutat be.

2.1 Rendeltetésszerű használat

Ez a készülék kerti fafűrészelési munkákra használható:

■ fatörzsek fürészelése
- élfa fűrészelése
- ágak fürészelése a vágási hossztól függően A készülék csak teljesen összeszerelt állapotban használható.

Ez a gép magáncélú használatra készült. Minden más felhasználás, valamint az engedély nélküli átépítés vagy hozzáépítés helytelen használatnak minősül, ami a jótállás megszűnését, valamint a megfelelőségi nyilatkozat (CE-jelölés) érvénytelenné válását eredményezi, és a gyártó a felhasználót vagy harmadik felet érő minden kár esetében mentesül a felelősség alól.

⚠ VIGYÁZAT! Sérülésveszély nem rendeltetésszerű alkalmazás miatt! Ha a láncfűrészt idegen testeket tartalmazó fa- vagy egyéb anyagok fűrészelésére használják, sérülés történhet.

A láncfűrészt csak könnyű fafűrészelési munkákhoz használja.
Fűrészelés előtt keresse meg a fában lévő idegen testeket, pl. szegeket, csavarokat, vasalatokat.

2.2 Lehetséges előre látható hibás használat

A készülék nem alkalmas nyilvános parkokban és sportlétesítményekben történő iparszerű használatra, valamint mező- és erdőgazdaságokban való alkalmazásra sem.

Mindenek előtt a következőkre ügyeljen:

■ Ne vágjon le olyan ágakat, amelyek közvetlenül vagy hegyes szöget bezárva a felhasználó vagy más személyek felett található.
■ Ne használjon Fáradt olaj.
A készüléket robbanásveszélyes környezetben ne használja.

2.3 Maradék kockázatok

Még a készülék rendeltetésszerű használata esetén is mindig marad valamennyi ésszerű kockázat, amely nem zárható ki. A készülék fajtájából és szerkezetéből adódóan alkalmazástól függően

a következő potenciális veszélyeztetések fordulhatnak elő:

A lánc szabadon lévő fogainak megérintése (vágási sérülés veszélye).
■ Hozzáférés a mozgó lánchoz (vágási sérülés veszélye).
A pajzs hirtelen és váratlan mozgása (vágási sérülés veszélye).
A lánc alkatrészeinek leválása (vágási / egyéb sérülések veszélye).
A megmunkált fa darabjainak leválása.
A megmunkált fa részecskéinek belégzése.
A benzinmotor füstgázai.
A bör érintkezése az üzemanyaggal (benzin/olaj).
A hallás károsodása munka közben, ha a kezelő nem visel hallásvédőt.

2.4 Biztonsági és védőberendezések

⚠️ FIGYELMEZTETÉS! Sérülésveszély. A sé- rült és kiiktatott biztonsági és védőberendezések súlyos sérüléseket okozhatnak.

A sérült biztonsági és védőberendezéseket javíttassa meg.
A biztonsági és védőberendezéseket soha ne iktassa ki.

Vezetősín védőtokja

Szállítás előtt a védőburkolatot a vezetősínre és a fűrészláncra fel kell helyezni a személyi sérülések és anyagi károk elkerülésének érdekében.

Láncfék

A láncféket egy visszacsapás során a kézvédő kioldja és ezzel a működő láncfűrészt azonnal leállítja.

Biztonsági reteszelőgomb

A gázkar csak akkor nyomható meg, ha a bizton-sági reteszelőgombot már megnyomták.

2.5 A készüléken szereplő szimbólumok

Szimbó-lum	Jelentés
	A kezelésnél különös óvatosságot tanúsítson!
	Visszarúgás veszélye!

Szimbó-lum	Jelentés
	Üzembe helyezés előtt olvassa el a kezelési útmutatót!
	Viseljen védősisakot, hallásvédőt és szemvédőt!
	Viseljen védőkesztyűt!
	Viseljen erős cipőt!
	A láncfűrészt ne működtesse egy kézzel!
	A láncfűrészt mindig két kézzel mű-ködtesse!
	Benzin/olaj keverék tartálya
	Primer
	Nap: Normál/nyári üzemmód
	Hópehely: Téli üzem

A biztonságos üzemeltetéshez és a karbantartás- hoz szimbólumokat helyeztünk el a szerszámon. Mindig vegye figyelembe ezeket.

Szimbó-lum	Jelentés
	Csatlakozó az üzemanyag-keverék betöltéséhezHelye: A benzintartályon, a tank-sapka közelében
	A láncolaj betöltésére szolgáló csatlakozóHelye: Az olajtartályon, az olajtar-tály sapkájának közelében
	A motorkapcsoló működése; állítsa a kapcsolót a „STOP” pozícióba, a motor azonnal leáll.Helye: a hátsó markolattól balra
	Hidegindító forgatható gombjának működtetése: Ha elfordítja a hideg-indító forgatható gombját az óramu-tató járásával ellentétes irányba, a fojtószelep elzárul. Ha a fojtószelep el van zárva, forgassa el a hidegin-dítót gombját az óramutató járásá-val egyező irányba a fojtószelep is-mételt kinyitásához.Helye: Légszűrő tető
	Olajpumpa beállítása: Forgassa el a rudat egy csavarhúzóval a nyíl irá-nyába a MAX állásig, ha erősebb olajáramlást szeretne, illetve a MIN állás irányába, ha kisebb olajáram-lást szeretne.Helye: A hajtóegység alja
	A „H” jelölés alatti csavar a keverék beállítására szolgál nagy fordulat-számon.Helye: a hátsó markolat jobb felső részén
	Az „L” jelölés alatti csavar a keverék beállítására szolgál kis fordulatszá-mon.Helye: a hátsó markolat jobb felső részén
	A „T” jelölés feletti csavar a keverék beállítására szolgál üresjárati fordulatszámon.Helye: a hátsó markolat jobb felső részén

Szimbó-lum	Jelentés
	Azt mutatja, hogy a láncfék melyik irányban old ki (fehér nyíl), illetve húz be (fekete nyíl).Helye: a lánckerékburkolat felső ré-szén
	Azt mutatja, hogy a lánc melyik irányban van felszerelve.Helye: A vezetősín elülső oldala
	A dekompresszor szelep kinyitásá-hoz nyomja meg a dekompresszáló gombot.
	Garantált zajszint:6646: 115 dB(A)6651 és 6656: 116 dB(A)

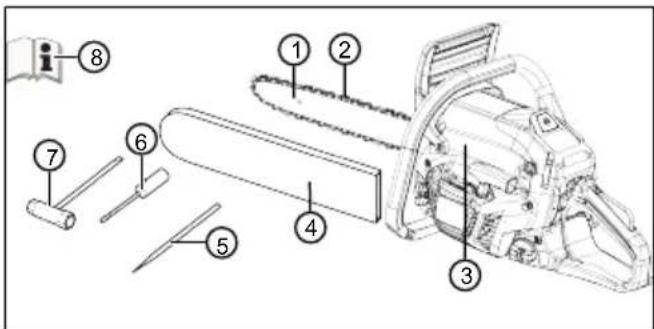

2.6 A szállítmány tartalma

Kicsomagolás után ellenőrizze, hogy az összes részegységet leszállították-e.

1 Vezetősín

2 Fűrészlánc

3 Benzines láncfűrész

4 A vezetősín védőtokja

5 Reszelő

6 Csavarhúzó

7 Kombinált kulcs

Sz. Alkatrész

8 Üzemeltetési útmutató

2.7 Termékáttekintés (01)

Sz. Alkatrész

1 Vezetősín

2 Fűrészlánc

3 Első kézvédő

4 Elülső kengyelmarkolat

5 Légszűrő tető

6 Levegőszűrő fedelének rögzítőcsavar-jai

7 Gázkar

8 Biztonsági reteszelőgomb

9 Hátsó kengyelmarkolat

10 Billenőgomb a motor kikapcsolásához,önvisszaálló

11 Üzemanyagtartály

12 Hidegindító forgatható gombja (hideg-indításhoz)

13 Indítómarkolat

14 Olajtartály

15 A vezetősín védőtokja

16 Fatámasztó bordázat

17 Rögzítőanyák a vezetősínhez

18 Sínrögzítő

19 Primer golyó

20 Dekompresszáló gomb

21 Üzemeltetési útmutató

3 BIZTONSÁGI UTASÍTÁSOK

Naponta minden használat előtt és minden leesés vagy más esemény, pl. ütközés vagy ütés miatti erőszakos behatások bekövetkezte után ellenőrizze a készülék sérüléseit és üzembiztos állapotát.
Ellenőrizze az üzemanyag-rendszer tömített-ségét és a biztonsági berendezések üzemké-pességét. Nem üzembiztos készülékeket semmiképpen se használjon tovább. Kétség esetén keresse fel szakkereskedőjét.

A készülékkel végzett munka közben viseljen hallásvédőt, különösen, ha a napi munkaidő meghaladja a 2,5 órát. A készülék használata erős zajjal jár, ami a kezelő halláskárosodását okozhatja.
Viseljen rezgésálló lábbelit és rendszeresen tartson szünetet az ujjelszíneződési betegség elkerülése érdekében. A készülék hosszabb ideig tartó használata a vibráció révén a kezek vérellátásának zavarához vezethet. Pontos használati időtartamot nem lehet meghatározni. Ez különböző tényezőktől függ. A készülék állandó használata esetén ügyeljen a kezeire és az ujjaira. Forduljon orvoshoz, ha olyan tünetek tapasztalhatók, mint a tapintás elvesztése, fájdalom, viszketés, a testi erő csökkenése vagy a bőrszín vagy magának a börnek a megváltozása.
Soha ne használja a készüléket zárt helyiségekben, és kapcsolja ki, ha a készülék használata közben rosszullétet, hányingert vagy gyengeséget érez. Azonnal forduljon orvoshoz. A készülék mérgező füstgázokat termel, ha a motor működik. Ezek a gázok szagtalanok és színtelenek lehetnek.
■ Ne működtesse a készüléket nyílt láng vagy hőforrások közelében. A benzin és a kenőolaj fokozottan gyúlékony anyagok.
Viseljen porvédő maszkot, ha a készülékkel végzett munka közben fűrészpor, por vagy füst keletkezik. Ezek egészségkárosító hatásúak lehetnek.

3.1 Biztonsági előírások láncfűrészekhez

■ Minden testrészét tartsa távol a működő fűrész láncától. Győződjön meg a fűrész indítása előtt arról, hogy a fűrészlánc semmihez nem ér hozzá. A láncfűrésszel végzett munka közben egyetlen pillanatnyi figyelmetlenség is a ruházat vagy testrészek fűrészláncba csípődését okozhatja.
A láncfűrészt jobb kezével mindig a hátsó fogónál, bal kezével az első fogónál tart-sa. A láncfűrész fordított helyzetben tartása növeli a sérülések kockázatát, ezért mellőz- ze.
Az elektromos eszközt csak a szigetelt fogantyúknál fogva szabad tartani, különben a láncfűrész fedett vezetékeinek megérintése következhet be. Ha a fűrészlánc áram alatt lévő vezetékhez ér, akkor az elektromos eszköz fém részei feszültséget vezetővé válnak és a kezelőt áramütés érheti.

Viseljen védőszemüveget és hallásvédőt. További védőfelszerelést javasolunk a fej, a kéz és a lábak védelmére. A megfelelő védőruházat csökkenti a kirepülő forgács és a fűrészlánc véletlen érintése okozta sérülésveszélyt.
■ Ne dolgozzon a láncfürésszel fán tartózkodva. Az élő fával való munkavégzés fokozza a sérülésveszélyt.
Mindig ügyeljen stabil pozíciójára, és csak akkor használja a láncfűrészt, ha szilárd, biztonságos, sík felületen áll. A csúszós aljzat vagy az instabil felület, pl. létra miatt elveszítheti egyensúlyát vagy a láncfűrész feletti kontrollt.
Ha feszül a vágott ág, vágás közben számítson esetleges visszacsapódására. Ha elenged a faág feszülése, visszacsapása eltalálhatja szerszámot használó személyt és/vagy kiránthatja a láncfűrészt az ellenőrzés alól.
Legyen különösen óvatos aljnövényzet és fiatal fák vágásakor. A vékony anyag a fú-részláncba akadhat és megütheti vagy kibillentheti Önt az egyensúlyából.
A láncfűrészt első fogójánál fogva, kikapcsolt állapotban szállítsa úgy, hogy a fűrészláncot testétől ellenkező irányban tartja. Szállítás vagy tárolás közben min-dig legyen a láncfűrészen a védőtakaró. A láncfűrész gondos kezelése csökkenti a moz-gó fűrészlánc véletlen érintésének valószínű-ségét.
Tartsa be a kenési, láncfeszítési utasításokat és a tartozékok cseréjét. A szakszerűtlenül feszített vagy kent lánc elszakadhat vagy növeli a visszacsapódás kockázatát.
A markolatok mindig legyenek szárazak, tiszták, olaj- és zsírmentesek. A zsíros, olajos fogantyú csúszós és az irányítás elvesztését okozhatja.
Csak fa fürészelésére használja a szer-számmal. A láncfürészt csak rendeltetésszerüen használja. Például: Ne használja műanyag, fal vagy nem fából lévő építőanyag vágására. A láncfürész nem rendeltetésszerű használata veszélyes helyzeteket okozhat.

3.2 A visszacsapódás okai és megelőzése

Visszacsapódás keletkezhet, ha a vezetősín csúcsa tárgyat érint vagy hajlik a fa és a fűrészlánc a vágatba szorul.

A sín csúcsának akadállyal való érintkezése egyes esetekben olyan váratlan hátrafelé irányuló reakciót válthat ki, amelynél a vezetősín felfelé és a kezelő irányába csapódik.

A fűrészláncnak a vezetősín felső élénél történő becsípődése miatt a sín hirtelen a kezelő irányába visszaüthet.

Minden ilyen reakció ahhoz vezethet, hogy elveszti a fürész feletti ellenőrzést és súlyosan megsérülhet. Ne bizza magát csak a láncfürészbe épített biztonsági berendezésekre. A láncfürész használójaként foganatosítson különböző intézkedéseket, hogy baleset- és sérülésmentesen dolgozhasson.

A visszacsapódás a szerszám helytelen vagy hibás használatának következménye. A visszacsapódás megfelelő, az alábbiakban leírt óvintézkedésekkel megakadályozható:

Tartsa mindkét kezével szorosan a fűrészt úgy, hogy a hüvelykujja és a többi ujja a láncfűrész fogóit körbefogják. Helyezze testét és karját abba a pozícióba, amelyben a visszacsapó erőt képes felfogni.
Megfelelő intézkedések végrehajtása esetén a kezelő ellenőrzése alatt tarthatja a hátrafelé ható erőket. Soha ne engedje el a láncfü-részt.
- Kerülje a nem természetes testtartást és ne végezzen fűrészelést vállmagasság felett. Így elkerülhető a síncsúccsal való véletlen érintkezés és jobban ellenőrizhető a láncfűrész váratlan helyzetekben.
■ Mindig használja a gyártó által előírt tartaléksíneket és fűrészláncokat. A hibás tartaléksínek és fűrészláncok a lánc elszakadását vagy visszacsapódását okozhatják.
Tartsa be a gyártói utasításokat a fűrész-lánc élezésékor, karbantartásakor. A túl alacsony mélységkorlátozó növeli a vissza-csapódás lehetőségét.

3.3 Biztonsági utasítások munkavégzéshez

Tartsa be az adott országban érvényes biztonsági előírásokat, pl. a szakmai szervezetek, a társadalombiztosítók, munkavédelmi hatóságok előírásait.
Csak megfelelő napfény vagy jó megvilágítás mellett dolgozzon.
A munkaterület legyen akadályoktól mentes (pl. levágott fadarabok) – botlásveszély.
■ Más személyek baleseteiért és azok tulajdonáért a használó viseli a felelősséget.

3.3.1 Kezelő

16 évnél fiatalabb gyermekek és a kezelési útmutatót nem ismerő személyek a gépet nem használhatják.

Ha első alkalommal dolgozik láncfűrésszel: Az eladóval vagy egy másik szakemberrel magyaráztassa el, hogyan kell bánni a láncfűrésszel, vagy vegyen részt egy tanfolyamon.

A láncfűrészt használó személynek kipihentnek, egészségesnek és jó állapotban lévőnek kell lennie. Ha valaki egészségügyi okok miatt erőkifejtésre nem alkalmas, orvos véleményét kell kérni arról, hogy a láncfűrésszel való munkavégzés lehetséges-e.

Tegyen intézkedéseket, hogy megvédje magát a rezgési terhelésektől. A szerszám alkalmazásának módjától függően a tényleges rezgési értékek eltérhetnek a Műszaki adatok című részben megadott értékektől. Eközben a teljes munkafolyamatot vegye figyelembe, vagyis azokat az időpontokat is, amelyekben a szerszám terhelés nélkül működik vagy ki van kapcsolva. A megfelelő intézkedések közé tartozik többek között a szerszám rendszeres karbantartása és gondozása, a kéz melegen tartása, rendszeres szünetek, valamint a munkafolyamatok helyes megtervezése.

- Állapítsa meg a maximális kezelési időtartamot és munkaszüneteket a rezgési értékkel kapcsolatban.

3.3.2 Üzemidők

Tartsa be az adott országban a láncfűrészekkel végzett munka időtartamára vonatkozó előírásokat. A láncfűrészekkel végzett munka időtartamát nemzeti és helyi előírások korlátozhatják.

3.3.3 A láncfűrész használata

⚠️ FIGYELMEZTETÉS! Súlyos sérülések veszélye. Egy nem teljesen összeszerelt láncfűrész használata esetén súlyos személyi sérülések fordulhatnak elő.

A láncfűrészt csak akkor használja, ha az teljesen össze van szerelve.

■ Minden használat előtt szemrevételezéssel ellenőrizze, hogy a láncfűrész teljesen össze van-e szerelve, és hogy nincsenek-e rajta sé- rült vagy elhasználódott alkatrészek. A biz- tonsági és védőberendezéseknek épeknek kell lenniük.

■ Sohase dolgozzon egyedül.

■ Mindig tartson készenlétben elsősegélydo- bozt esetleges balesetek esetére.

- Kerülje olyan fémtárgyak érintését, amelyek a talajban találhatók, vagy azokkal elektromos vezető kapcsolatban vannak.

A személyes védőfelszerelés részei:

védősisak
hallásvédő (pl. fülvédő), különösen napi 2,5 órát meghaladó munkaidő esetén
védőszemüveg vagy a védősisak arcvé-dője
védönadrág vágásvédő betéttel
erős munkakesztyű
munkavédelmi cipő jól tapadó talppal, acélkaplival és vágásálló betéttel

A láncfűrészt ne használja vállmagasság fölött, mert a biztonságos kezelés így nem lehetséges.

A munkaállás megváltoztatásakor a motort kapcsolja ki és a láncvédőt helyezze fel.

■ Ha nem használja, akkor a benzinmotort állít-sa le és tegye fel a láncvédőt.

A láncfűrészt csak kikapcsolt állapotban helyezze le.

A láncfűrészt ne használja fa emelésére vagy mozgatására.

A vezetőlemez hosszánál vastagabb fatörzseket csak szakember fűrészelhet.

Csak járó fűrészlanccal fogjon hozzá a vá- gáshoz, soha ne kapcsolja be a láncfűrészt ráillesztett fűrészlanccal.

- Ügyeljen arra, hogy ne kerüljön fűrészláncolaj a talajba.

Esőben, hóban vagy viharban ne végezzen fűrészelési munkákat.

A biztonsági és védőberendezéseket soha ne iktassa ki.

3.3.4 Rezgésterhelés

■ Rezgés miatti veszély A készülék használata közben a tényleges rezgéskibocsátási érték a gyártó által megadott értéktől eltérhet. Használat előtt, ill. közben vegye figyelembe a következő befolyásoló tényezőket:

Rendeltetés készüléket rendeltetésszerűen használják?
Az anyag vágása, ill. előkészítése a megfelelő módon és formában történik?

A készülék a szokásos üzemi állapotban található?
A vágószerszám megfelelően meg van élezve, ill. a megfelelő vágószerszám van beszerelve?
A tartófogantyú és az opcionális vibrációs fogantyú fel van szerelve és ezek szilár- dan vannak a készülékre erősítve?

A készüléket csak a belső égésű motornak csak az adott munka elvégzéséhez szükséges fordulatszámával működtesse. Kerülje a maximális fordulatszámot a zaj és a rezgések csökkentése érdekében.
Szakszerűtlen használat és karbantartás miatt a készülék által kibocsátott zaj és a rezgés fokozódhat. Ez egészségkárosodást okoz. Ilyen esetben azonnal kapcsolja ki a készüléket, majd egy hivatalos szervizben javíttassa meg.
A rezgés miatti terhelés mértéke az elvégzendő munkától, ill. a készülék használatától függ. Mérlegelje a helyzetet és iktasson be megfelelő munkaszüneteket. Ezzel jelen-tösen csökkenthető a teljes munkaidő alatt kapott rezgés miatti terhelés mértéke.
A készülék tartós használata esetén a kezelő rezgéseknek van kitéve, ami vérkeringési problémákhoz (az ujjak elfehéredéséhez) vezethet. Ennek a kockázatnak az elkerüléséhez viseljen kesztyűt és tartsa melegen a kezét. Ha az ujjak elfehéredése tapasztalható, azonnal forduljon orvoshoz. A tünetekhez tartoznak: érzéketlenség, az érzékelőképesség elvesztése, bizsergés, viszketés, fájdalom, elgyengülés, a bör színének vagy állapotának megváltozása. Normál esetben ezek a tünetek az ujjakat, a kezeket vagy a pulzust érintik. Alacsonyabb hömérsékletek esetén (kb. 10 °C alatt) a veszély fokozódik.
Iktasson be a munkanapba hosszabb szüne- teket, hogy a zajtól és a rezgésektől való re- generálódás lehetséges legyen. A munkát úgy tervezze meg, hogy az erős rezgést keltő készülékek használata több napra legyen el- osztva.
Ha a készülék használata közben a kezeinél kellemetlen érzése lenne vagy a böre elszíneződne, akkor azonnal szakítsa meg a munkavégzést. Iktasson be megfelelő pihenőket. Megfelelő hosszúságú pihenő nélkül kéz-karrezgésszindrómát tapasztalhat.

Minimalizálja a rezgésekből adódó kockázatot. A készüléket a kezelési útmutatóban található utasítások szerint gondozza.
Ha a készüléket gyakran használják, lépjen kapcsolatba a szakkereskedővel antivibrációs tartozékok (pl. fogantyúk) beszerzése érdekében.
Egy munkatervben határozza meg, hogy hoggyan korlátozható a rezgés okozta terhelés.

3.3.5 Zajterhelés

A készülék használata közben bizonyos mértékű zajterhelés elkerülhetetlen. Nagy zajjal járó munkákat csak az engedélyezett és erre a célra meghatározott időpontokban végezzen. Tartson zajmentes szüneteket és a munka időtartamát csak a legszükségesebb mértékre korlátozza. Saját személyes védelme és a közelben tartózkodók védelme érdekében megfelelő hallásvédőt kell viselni.

3.3.6 Benzin és olaj kezelése

⚠ VESZÉLY! Robbanás- és tűzveszély. A felszabaduló benzin/levegő keverék miatt robbanásveszélyes légkör áll fenn. Az üzemanyag kezelése során előforduló durranás, robbanás és tűz súlyos személyi sérülésekhez és akár halálhoz is vezethet.

■ Soha ne dohányozzon, ha benzinnel foglalkozik
A benzinnel csak a szabadban foglalkozzon, zárt helyiségekben soha.
Feltétlenül tartsa be az alább felsorolt viselkedési szabályokat.
- Benzint és olajat kizárólag engedélyezett tartályban szabad szállítani és tárolni. Gondoskodjon róla, hogy gyerekek ne férjenek hozzá a tárolt benzinhez és olaihoz.
A talajszennyeződés megelőzésére (környezetvédelem) biztosítsa, hogy ne jusson benzin vagy olaj a talajba. Tankoláshoz használjon tölcsért.
A tankolást soha ne végezze zárt helyiségben. A padló közelében felgyülhet a benzingőz, ami miatt durranás vagy robbanás történhet.
A kiömlött benzint haladéktalanul távolítsa el a készülékről és a talajról. Mielőtt ártalmatlanítja, jól szellőző helyen szárítsa meg a textíliákat, amelyekkel letörölte az üzemanyagot. Ellenkező esetben váratlan öngyulladás is keletkezhet.

A benzin kiömlésekor benzingőzök szabadulnak fel. A készüléket ezért ne a tankolás helyén indítsa be, hanem legalább 3 méterrel távolabb.
Kerülje a bőrkontaktust köolajtermékekkel. Ne lélegezze be a benzingőzt. Tankolás közben viseljen védőkesztyűt. Rendszeresen cserélje és tisztítsa a védőruhát.
- Ügyeljen rá, hogy a ruházatára ne kerüljön benzin. Ha ez mégis bekövetkezik, azonnal cseréljen ruhát.
■ Soha ne tankolja a készüléket, ha a motor jár vagy forró.

3.3.7 Személyek, állatok és ingóságok biztonsága

A készüléket csak olyan munkára használja, amire az szolgál. A nem rendeltetésszerű használat sérüléseket, valamint anyagi károkat okozhat.
Csak akkor kapcsolja be a készüléket, ha a munkaterületen nem tartózkodik sem ember, sem állat.
A személyeket és állatokat tartsa biztonságos távolságban, illetve kapcsolja ki a készüléket, ha emberek vagy állatok közelednek.
A motor kipufogógáz-sugarát soha ne tartsa emberek vagy állatok felé, és ne fordítsa gyú-lékony termékek és tárgyak felé.
A szívó- és szellőzörácsot soha ne fogja meg, ha a motor működik. A készülék forgó alkatrészei sérüléseket okozhatnak.
■ Mindig kapcsolja ki a készüléket, ha nincs már rá szüksége, pl. másik munkaterületre szállításkor, karbantartási és ápolási munkák, benzin-olaj keverék betöltése esetén.
Baleset esetén a készüléket azonnal kapcsolja ki a további sérülések és anyagi károk elkerülése érdekében.
Soha ne működtesse a gépet elhasználódott vagy sérült alkatrészekkel. Az elhasznált vagy hibás készülékrészek súlyos sérüléseket okozhatnak.
A készüléket gyerekektől távol kell tartani.

4 ÖSSZESZERELÉS

⚠ VESZÉLY! Életveszély és súlyos sérülé- sek veszélye. Életveszély és a legsúlyosabb sérülések veszélye a motor bekapcsolt állapotában.

Csak kikapcsolt motor mellett szabad bármilyen beavatkozást végezni.

FIGYELEM! A készülék károsodhat. A be- rendezés károsodásának veszélye szakszerűtlen szerelés miatt

A kicsomagolást és az összeszerelést vízszintes, stabil felületen kell végezni.
Elegendő helyet kell biztosítani a gép mozga-tásához, kicsomagolásához és a megfelelő szerszámoknak.

FIGYELEM! Környezeti károk veszélye. A környezet károsodásának veszélye szakszerűtlen ártalmatlanítás miatt

A csomagolás leselejtezését a helyi előírá- soknak megfelelően végezze.

VIGYÁZAT! Sérülésveszély. Az éles szélű és mozgó készülékalkatrészek sérüléseket okozhatnak.

■ Viseljen mindig megfelelő munkakesztyűt a láncvezető és a lánc szerelés közben.
A láncvezető és a lánc összeszerelése során a lehető legnagyobb óvatossággal járjon el a gép biztonságának és hatékonyságának fenntartására; kérdés esetén forduljon a ke-reskedőhöz.

i TUDNIVALÓ A gépet leszerelt láncvédővel és lánccal, üres üzemanyag- és olajtartállyal szállítja a gyártó.

Szerelés előtt győződjön meg arról, hogy a láncfék nincs működtetve. A láncfék akkor van kioldva, ha a kézvédőt (01/3) a kengyelmarkolat (01/4) irányába húzza.

4.1 A vezetősín és a fűrész lánc felszerelése (02 – 06)

1. Lazítsa meg mindkét hatlapú anyát (02/1) a kombinált kulccsal. Vegye le (02/a) a láncke-rékburkolatot (02/2) a hatlapú anyákkal együtt.
2. Távolítsa el a műanyag távtartókat (02/3), amelyek kizárólag a csomagolt gép szállítására szolgálnak, kicsomagolás után nincs rájuk szükség.
3. A vezetősín (03/1) hornyát helyezze be (03/a) a töcsavarba (03/2). A vezetősínt tolja (03/b) a gépburkolat irányába.

4. A fűrészláncot (04/1) helyezze fel (04/3) a lánckerék (04/2) köré és a vezetősín hornyába, közben ügyeljen a futási irányra. A fűrészláncot helyezze (05/a) a terelőcsillag köré.

5. Szerelje fel ismét a lánckerékburkolatot (06/1). A hatlapú anyákat (06/2) csak annyira húzza meg, hogy a fűrészláncot még meg lehessen feszíteni.

6. A gépburkolattól tolja el a vezetősínt annyira, hogy a fűrészlánc megfelelően feszes legyen (A láncfeszesség ellenőrzése (06, 08)).
7. Húzza meg a hatlapú anyákat (06/2).

5 ÜZEMBE HELYEZÉS

5.1 Üzemanyag

FIGYELEM! A készülék károsodhat. Ha csak benzint használna, ártana a motornak, és megszűnik a garancia.

Kizárólag jó minőségű benzint és kenőolajat használjon a mechanikai elemek teljesítményének és élettartamának hosszú távú fenntartására.

i TUDNIVALÓ Az ólommentes benzintől le- rakódás keletkezhet a tartályban, ha két hónapon túl van benne. Mindig friss benzint használjon!

A gép kétütemű motorral rendelkezik, amely ben- zin-olaj keverékkel működik.

Megfelelő olaj

Csak kiváló minőségű szintetikus, kétütemű motorolajokat használjon. A kereskedőnél kapható speciális, kifejezetten ilyen motorokhoz alkalmas olaj, amely nagyon jó teljesítményt képes garantálni.

Megfelelő benzin

Csak ólommentes, legalább 90-es oktánszámú benzint használjon.

5.1.1 Üzemanyag összekeverése

⚠ VESZÉLY! Robbanás- és tűzveszély. A benzin és az üzemanyag keverék gyúlékony!

A benzint és az üzemanyag keveréket kizárólag ilyen anyagokra engedélyezett tartályban szabad tárolni, biztonságos helyen, hőforrástól, nyílt lángtól távol.
A tartályt gyermekek elől elzárva tartsa.
Az üzemanyag keverék készítése közben tilos a dohányzás. Kerülje a benzingőz belégzését.

FIGYELEM! Motorkárosodások veszélye. A tiszta benzin a motor károsodását és teljes meghibásodását okozhatja. Ebben az esetben a gyár-tóval szemben semmilyen garanciális igény nem támasztható.

A motort mindig az előírt keverési arányban elkészített benzin/olaj keverékkel használja.

i TUDNIVALÓ Az üzemanyag keverék folyamatosan öregszik. Az elöregedés megelőzésére ne készítsen előre túl nagy mennyiséget.

i TUDNIVALÓ Rendszeresen tisztítsa meg a benzin- és keveréktartályt a lerakódások eltávolítására.

Ha a keverék nem megfelelő, fokozódik a dugaty- tyú idő előtti berágódásának kockázata a túl szegény keverék miatt. A garancia akkor is érvényét veszti, ha a jelen kézikönyvnek az üzemanyag- keverék készítésére vonatkozó utasításait nem tartják be.

Az alábbi táblázat a helyes keverési arányt mutatja be egy példán keresztül.

Keverési arány Benzin Olaj
50:1 (50 rész üzem-anyag és 1 rész olaj)	5 liter 100 ml

1. Az engedélyezett kannába töltse be az előírt mennyiségű benzin kb. felét.
2. Adja hozzá a táblázatban írt teljes mennyiségű olajat.
3. Adja hozzá a maradék benzint.
4. Zárja le a tartályt, majd alaposan rázza ösz- sze.

5.2 Lánckenő anyag

FIGYELEM! A készülék károsodhat. Ha a lánckenéshez fáradt olajat használnak, akkor az abban található fémes részecskék a vezetősín és a fűrészlánc idő előtti elkopását eredményezik. Erre a gyártó jótállása nem vonatkozik.

Soha ne használjon fáradt olajat, hanem csak biológiailag lebomló fűrészláncolajat.

FIGYELEM! Környezeti károk veszélye. Ásványolajoknak a lánckenéshez történő alkalmazása súlyos környezeti károkhoz vezet.

■ Soha ne használjon ásványolajat, hanem csak biológiailag lebomló fűrészláncolajat.

Nem szabad tisztítatlan olajat használni, mert eltömődik a tartályszűrő és javíthatatlan sérülés keletkezik az olajszivattyúban.

A jó minőségű olaj használata döntő fontosságú, hogy megfelelő hatású legyen a kenésre váró elemek kenése; a használt vagy gyenge minőségű olaj csökkenti a kenés értékét és csökkenti a fűrészlánc és a vezetősín élettartamát.

Javasoljuk, hogy az olajtartályt minden üzemanyag töltéskor (tölcsér segítségével) töltse tele. Az olajtartály kapacitását úgy méretezte a gyártó, hogy az üzemanyag előbb fogyjon ki, mint az olaj, így garantált, hogy a gép nem fog kenőanyag nélkül üzemelni.

5.3 Üzemanyag betöltése (07)

⚠ VESZÉLY! Robbanás- és tűzveszély. A felszabaduló benzin/levegő keverék miatt robbanásveszélyes légkör áll fenn. Az üzemanyag kezelése során előforduló durranás, robbanás és tűz súlyos személyi sérülésekhez és akár halálhoz is vezethet.

■ Soha ne dohányozzon, ha benzinnel foglalkozik.
A benzinnel csak a szabadban foglalkozzon, zárt helyiségekben soha.
Feltétlenül tartsa be az alább felsorolt viselkedési szabályokat.

Üzemanyag betöltése

1. Kapcsolja ki a motort és a védőburkolatot húzza a fel a fűrészláncra.
2. Tisztítsa meg a tanksapkazárat (07/1) és a környező területet, hogy ne jusson szennyeződés a tartályba.
3. A tanksapkazárat (07/1) óvatosan nyissa ki, mert lehet, hogy a tartályban nyomás alakult ki.
4. Az üzemanyagot egy tölcsérrel töltse be.
5. Tegye fel a tartályra a tanksapkazárat, majd húzza szorosra.
6. A talajt és a készüléket tisztítsa meg a kiömlött üzemanyagtól.
7. A készüléket csak akkor indítsa el, ha az üzemanyag gózei már elillantak.

Töltsön be fűrészláncolajat

1. Kapcsolja ki a motort és a védőburkolatot húzza a fel a fűrészláncra.

2. Tisztítsa meg az olajtartály zárókupakját (07/2) és a környező területet, hogy ne jusson szennyeződés a tartályba.

3. Az olajtartály zárókupakját (07/2) csavarja fel.

4. A fűrészláncolajat egy tölcsérrel töltse be.
5. Tegye fel a tartályra az olajtartály zárókupakját, majd húzza szorosra.
6. A talajt és a készüléket tisztítsa meg a kiömlött fűrészolajtól.

5.4 A láncfeszesség ellenőrzése (06, 08)

⚠️ VESZÉLY! Életveszély és súlyos sérülé- sek veszélye. Életveszély és a legsúlyosabb sérülések veszélye a motor bekapcsolt állapotában.

Csak kikapcsolt motor mellett szabad bármilyen beavatkozást végezni.

A feszesség akkor megfelelő, ha a szemek a fű-részlánc felemelésekor a vezetősín közepén még nem szabadulnak ki a vezetőből (08/1), de a fű-részlánc még forgatható.

A fűrész lánc megfeszítése

1. Lazítsa meg a lánckerékburkolat (06/1) hatlapú anyáit (06/2) a mellékelt kombinált kulcs-csal annyira, hogy a fűrészláncot meg lehes-sen feszíteni.
2. A gépburkolattól tolja el a vezetősínt annyira, amíg a fűrész lánc megfelelően feszes legyen.
3. Húzza meg a hatlapú anyákat (06/2).

5.5 A láncfék ellenőrzése (09)

⚠️ FIGYELMEZTETÉS! Életveszély és a legsúlyosabb sérülések veszélye hibás láncfék miatt. Ha a láncfék nem működik, akkor pl. viszszarúgás (kickback) közben a mozgó fűrészlánc a kezelő legsúlyosabb, akár halálos sérüléseit is okozhatja.

■ Minden munkakezdés előtt ellenőrizze a láncféket.
■ Ne kapcsolja be a láncfűrészt, ha a láncfék hibás. Ilyen esetben egy ügyfélszolgálati műhelyben ellenőriztesse a láncfűrészt.

A készülék egy biztonsági fékrendszerrel (lánc-fékkel) rendelkezik.

A láncfék egy olyan berendezés, amelyet arra terveztek, hogy a fűrészlánc mozgását azonnal leállítsa, ha visszacsapódás fordul elő. Normál esetben a láncféket a tömegtehetetlenség akti-válja.

A fék az ellenőrzéshez kézzel is működtethető.

1. Indítsa el a motort és a két markolatnál tartsa erősen a készüléket.

2. Használja a biztonsági reteszelőgombot (01/8) és a gázkart (01/7), hogy a lánc mozgásban maradjon, majd a kézvédőt (09/1) a kézfejével tolja előre (09/a); a fűrészláncnak azonnal meg kell állnia.

3. Amint a fűrészlánc megállt, azonnal engedje el a biztonsági reteszelőgombot, majd a gázkart.
4. Kapcsolja ki a motort.
5. A láncfék kioldásához a kézvédőt húzza hátra (09/b)

6 KEZELÉS

A működési időre vonatkozó országspecifikus rendelkezéseket vegye figyelembe.
A hátsó fogantyút jobb kézzel, az elülső fogantyút bal kézzel erősen markolja és fogja.
A fogantyúkat ne engedje el, amíg a motor jár.
A fűrészláncot ne használja a következő esetekben:

fáradtság
rosszullét
■ alkohol, gyógyszer vagy kábítószer hatása

6.1 A motor be-/kikapcsolása

⚠️ FIGYELMEZTETÉS! Robbanás- és tűzveszély. A felszabaduló benzin/levegő keverék miatt robbanásveszélyes légkör áll fenn. Az üzemanyag kezelése során előforduló durranás, robbanás és tűz súlyos személyi sérülésekhez és akár halálhoz is vezethet.

A motort az üzemanyag-feltöltés helyétől legalább 3 méterre indítsa be.

6.1.1 A motor indítása (10, 11)

⚠ VIGYÁZAT! Sérülésveszély az indítózsinór miatt. Az indítózsinór gyors visszahúzása miatt a zsinór a kezét gyorsan a motorhoz ránthatja. Eközben zúzódásokat és rándulásokat szenvedhet.

Az indítózsinórt soha ne csavarja a keze köré.

FIGYELEM! A készülék károsodhat. Ha az indítózsinórt túlzottan kihúzza, ez károsodásokhoz vezethet.

Ne húzza ki teljesen a zsinórt és ne érjen hozzá a zsinórvezető nyílás széléhez, ne engedje el a fogantyút, de közben akadályozza meg, hogy a zsinór ellenőrzés nélkül visszahúzódjon.

FIGYELEM! A készülék károsodhat. Ha a motort magasabb fordulatszámon és a láncféket működtetve használja, a kuplung túlmelegedhet.

- Kerülje el a motor magas fordulatszámon és a láncfék működtetésével történő használatát.

Hidegindítás

Hidegindítás alatt a motor legalább 15 perc állásidő vagy az üzemanyaggal való feltöltés után történő beindítását értjük.

1. Helyezze a készüléket egy sima felületre, fogja erősen az elülső kengyelmarkolatot és nyomja a készüléket a talajra. Szükség esetén a jobb lábfejével lépjen rá a hátsó kengyelmarkolatra.
2. Működtesse a láncféket, ehhez a kézvédőt tolja előre.
3. Távolítsa el a fűrész lánc védő burkolatát.
4. A primer golyót (10/1) 3-4 alkalommal nyomja meg (10/a).
5. Nyomja meg a dekompresszáló gombot (11/1). A dekompresszor szelep kinyílik, és az indítófogantyún lecsökken a szükséges húzóerő. A dekompresszáló gomb a motor beindítása után azonnal visszaáll eredeti helyzetébe.
6. Fordítsa el ütközésig a hidegindító forgatható gombját (11/2) az óramutató járásával ellen-tétes irányba (a láncfűrészen lévő jelölésnek megfelelően).
7. A szabad kezével az indítófogantyút (11/3) húzza felfelé (11/a), amíg ellenállást nem érez.
8. Ne engedje el az indítófogantyút, amíg a motor először be nem ugrik. Ezután fordítsa el ütközésig a hidegindító forgatható gombját (11/2) az óramutató járásával egyező irányba (a láncfürészen lévő jelölésnek megfelelően).
9. Az indítófogantyút (11/3) többször erősen húzza meg, amíg a motor ismét be nem ugrik.
10. Amint a motor beindult, röviden nyomja meg a biztonsági reteszelőgombot (11/4) és a gázkart (11/5). Ezáltal a porlasztó fojtószelepe kiszabadul a reteszelt pozícióból.
11. A készüléket kb. egy percig hagyja terhelés nélkül működni.
12. Oldja ki a láncféket, ehhez a kézvédőt húzza hátra.

Melegindítás

Ha a motort csak rövid időre állították le, akkor a beindításhoz csak a primer golyót és a dekompresszáló gombot kell megnyomni, a hidegindító forgatható gombját nem kell elforgatni.

6.1.2 Motor kikapcsolása (12)

1. Engedje el a biztonsági reteszelögombot (12/1), majd a gázkart (12/2) is.
2. A motort néhány másodpercig hagyja működni üresjáratban.
3. A billenőkapcsolót (12/3) kapcsolja „STOP” pozícióba (12/a).

6.2 A munka végeztével

⚠️ FIGYELMEZTETÉS! Vágási sérülések veszélye. A fűrészlánc éles tagjai vágott sérüléseket okozhatnak.

Kapcsolja ki a motort.
■ Viseljen védőkesztyűt.

⚠️ FIGYELMEZTETÉS! Tűzveszély. A felfor-rósodott géptől a vágási hulladék (pl. a faforgács, a gallymaradékok vagy a falevelek) meggyullad-hatnak.

Hütse le a motort, mielött a gépet tárolóhelyiségbe teszi.
A tüzveszély csökkentésére tisztítsa meg a gépet a forgácstól, ágmaradványoktól, levelektől, a felesleges zsírtól.
Nyesedékkel teli tartály nem tárolható zárt helyiségben.

1. Kapcsolja ki a motort (Motor kikapcsolása (12)).
2. Hagyja lehülni a készüléket.
3. Távolítson el minden forgács- és olajmaradványt.
4. Erős szennyeződés esetén szerelje le a fűrészláncot és néhány órára tegye különleges tisztítófolyadékkal teli edénybe. Ezután tiszta vízzel mossa le és összeszerelés előtt kezelje a készüléket szórja be megfelelő rozsdavédő anyaggal.
5. A készülék megtisztítása előtt a védőburkola- tot húzza fel a fűrészláncra.

6.3 Váltás normál/nyári és téli üzemmód között (29)

Ahhoz, hogy alacsony környezeti hőmérsékleten (5 °C alatt) megelőzze a porlasztó jegesedését, a beszívott levegőt a tolóbetét téli állásba állításá- val elő lehet melegíteni. A tolóbetét a levegőszűrő tetejének levétele után közvetlenül elérhető.

FIGYELEM! Motor károsodásának veszélye túlmelegedés miatt. Ha a láncfűrészt 5 °C felett üzemeltetik és a tolóbetét téli állásban található, akkor túlmelegedés fordulhat elő.

Használat előtt ellenőrizze a környezeti hőmérsékletet, és ha szükséges, változtassa meg a tolóbetét állását.

1. Légszűrő tető leszerelése (lásd Fejezet 8.1 "A levegőszűrő fedelének leszerelése/felszerelése (20)", oldal 277).

2. A tolóbetétet (29/1) kézzel húzza ki (29/a) a keretből.

3. Fordítsa el függőlegesen a tolóbetétet (29/b), majd helyezze vissza (29/c):

5 °C felett, azaz normál/nyári üzemmódban: A tolóbetét nyílását a nap-szimbólumhoz (29/2) igazítsa.

5 °C alatt, azaz téli üzemmódban: A tolóbetét nyílását a hópehely-szimbólumhoz (29/3) igazítsa.

1. Légszűrő tető felszerelése (lásd Fejezet 8.1 "A levegőszűrő fedelének leszerelése/felszerelése (20)", oldal 277).

7 MUNKAMAGATARTÁS ÉS MUNKATECHNIKA

⚠ VESZÉLY! Életveszély elégtelen szaktudás következtében! Az elégtelen szaktudás súlyos, akár halálos sérülésekhez is vezethet!

Favágást és gallyazást csak képzett és tapasztalt személyek végezhetnek.

⚠ VESZÉLY! Életveszély a gép nem ellenőrizhető mozgásai miatt. A mozgásban lévő fűrészlánc óriási erőket fejt ki, amelyek a láncfű-rész hirtelen és ellenőrzés nélküli kitöréseit és ki-repülését okozhatják.

A láncfűrészt mindig két kézzel tartsa erősen, a bal kezével az elülső kengyelmarkolatot, a jobb kezével pedig a hátsó kengyelmarkolatot tartva. Ebből a szempontból mindegy, hogy Ön bal- vagy jobbkezes.

⚠ VESZÉLY! Életveszély a visszarúgás (kickback) következtében! A készülék visszarúgása (kickback) miatt a kezelő életveszélyes sérüléseket szenvedhet.

Feltétlenül tartsa be a visszarúgás elkerülésére vonatkozó intézkedéseket!

⚠ VIGYÁZAT! Egészségkárosodás veszélye veszélyes anyagok belélegzése miatt! A kenő- olajgőzök, a kipufogógáz és a fűrészpor belégzésének egészségkárosító hatása lehet.

■ Viselje mindig az előírás szerinti személyi vé-dőfelszerelést.

⚠ VIGYÁZAT! Sérülésveszély a láncfűrész elakadása esetén. Ha megpróbál egy vágás közben elakadt vágóeszköz-készletet – vagyis fű- részláncot/vezetősínt – a motor működése köz- ben kihúzni, fennáll a személyi sérülés és a ké- szülék károsodásának a veszélye.

• Állítsa le a motort, majd támaszkodjon a szerszámra (pl. feszítővassal) vagy egy má- sodik láncfűrésszel, illetve vágókészlettel vé- gezzen tehermentesítő vágást. A vágás befe- jezésekor azonnal vegye ki a beszorult vágó- készletet.
  Kövesse a következő szakaszokban megadott tudnivalókat és eljárásokat, amelyek a fűrészzlánc elakadásának, ill. beszorulásának megakadályozására szolgálnak.

i TUDNIVALÓ A mezőgazdasági szakmai biztosítóegyesületek rendszeresen szerveznek tanfolyamokat a láncfürészek kezeléséről és a fa-vágásról.

7.1 A karmos ütköző használata (13)

1. A karmos ütközöt (13/1) szúrja bele a fatörzsbe, majd a fűrészlánc ívelt mozgatásával (13/a) vezesse be a fűrészláncot a fa vágásához.
2. Ismételje meg többször is a munkalépést, és közben a karmos ütköző illesztési pontját helyezze át (13/b).

7.2 Fák döntése (14, 15)

⚠ VESZÉLY! Életveszély ledölő fa következtében! Ha egy fa dőlésekor hátrálásra nincs mód, akkor súlyos, akár halálos sérülések következhetnek be!

Csak akkor fogjon a fa döntéséhez, ha a zuhanó fától való akadálymentes hátrálás biztosított.

⚠ VESZÉLY! Életveszély ellenőrizetlenül dőlő fa következtében! Az ellenőrizetlenül ledőlő fák súlyos, akár halálos sérüléseket okozhatnak!

A fa ellenőrizett döntésének biztosítása érdekében a bevágás és a kidöntő vágat között hagyjon meg a törzsátmérő kb. 1/10-ét kitevő törőélt.
■ Szél esetén ne végezzen fadöntést.

iTUDNIVALÓ Csak fa, műanyag vagy alu- míniumékek alkalmazhatók.

Mielött hozzáfogna a döntési munkákhoz, a következő intézkedéseket kell elvégeznie.

• Biztosítsa, hogy a veszélyes területen ne legyenek más személyek, állatok vagy tárgyak.
  A legközelebbi munkahelytöl vagy tárgytól való biztonsági távolság legalább 2½ fahosz-sznyira legyen.

- Ügyeljen az ellátóvezetékekre és az idegen vagyonra. Szükség esetén értesítse az energiaszolgáltató vállalatot vagy a tulajdonost.

- Ítélje meg a fa dőlési irányát. A fa dőlési irányát a következők befolyásol- ják:

a fa természetes hajlása
a fa magassága
egyoldalú ágképződés
sík vagy lejtős fekvés
■ aszimmetrikus növés, fakárok
szélirány és szélsebesség
hóteher

■ lejtős terepen mindig a kivágandó fa fölött dolgozzon.

Ellenőrizze, hogy az előzőleg meghatározott hátrálási útvonalon nincsenek-e akadályok. A hátrálási útvonalnak az esés irányától kb. 45°-ban ferdén visszafelé kell vezetnie (14).

A törzsnek mentesnek kell lennie a bozóttól, ágaktól és idegen testektől (pl. szennyeződés, kövek, laza fakéreg, szögek, kapcsok, drót stb.).

Egy fa kivágásához egy bevágást és egy kidöntő vágást kell végezni.

1. Kidöntő és hossztoló vágásoknál a karmos ütközöt biztonságosan vigye a levágandó fához.
2. A bevágást (15/c) először vízszintesen, majd felülröl legalább 45°-os szögben fűrészelje be. Ezzel elkerülhető a láncfűrész beszorulá-

sa a második bevágás végzésekor. A bevágást lehetőleg a talaj közelben és a kívánt döntési irányban (15/e) kell elvégezni. A bevágás mélységének a rönk átmérője kb. 1/4-ének kell lennie.

1. A kidöntő vágatot (15/d) a bevágással szemben pontosan vízszintesen kell befűrészelni. A kidöntő vágatot a vízszintes bevágás fölött 3-5 cm-rel kell bevágni.
2. A kidöntő vágatot (15/d) olyan mélyen fűrészelje be, hogy a törzsátmérő legalább 1/10-ének megfelelő törőél (15/f) maradjon a bevágás (15/c) és a kidöntő vágat (15/d) között. A törőél megakadályozza, hogy a fa elforduljon és a nem megfelelő irányba dőljön. A kidöntő vágatnak (15/d) a törőélhez (15/f) való közelítésénél a fa dőlésének meg kell kezdődnie.

A fa a fűrészelés közben dől:

Ha a fa esetleg rossz irányba dől, vagy visszahajlik, és beszorítja a láncfűrészt, akkor a kidöntő vágatot abba kell hagyni. A vágat megnyitásához és a fának a kívánt döntési vonalba való áthelyezéséhez ékeket kell behajtani.
A láncfűrészt azonnal húzza ki a vágatból, kapcsolja le és tegye le.
■ Menjen a hátrálási területre.
- Ügyeljen a lezuhanó gallyakra és ágakra.

1. Ha a fa állva marad, akkor ékeknek a döntési vágatba való behajtásával ellenőrzötten kell ledönteni.
2. A fűrészelési munka befejezése után azonnal vegye le a hallásvédőt és ügyeljen a jelekre vagy a figyelmeztető hívásokra.

7.3 Gallyazás (16)

Ehhez a munkához a következő pontokat kell figyelembe venni:

A láncfűrészt támassza neki a faágnak, majd a jól hozzáférhető ágakat közvetlenül a fa-törzsnél vágja le (16/a). Lejtős területen alul-ról felfelé előrehaladva dolgozzon.
A nagyobb, lefelé irányuló, a fát támasztó ágakat egyelőre hagyja állni.
A kisebb ágakat egy vágással válassza le.
Ügyeljen a feszültség alatt álló ágakra, ezeket először felfelé kissé vágja be, majd alulról felfelé fürészelje át, hogy elkerülje a láncfü-rész beszorulását (16/b).
A szabadon lévő ágakat egy kissé vágja be alulról, majd felülröl fűrészelje át (16/c).

Bedugó, hossz- és szívvágatokat csak tapasztalt és képzett személyek végezzenek.

7.4 A fa hossztolása (17, 18, 19)

Ehhez a munkához a következő pontokat kell figyelembe venni:

■ Lejtős területen mindig a fatörzs fölött dolgozzon, mivel a fatörzs legurulhat.
A láncfűrészt úgy vezesse, hogy egy testrésze se legyen a fűrész lánc meghosszabbított lengőterületén.
A láncfűrészt tegye a fatörzsre:

A karmos ütközöt közvetlenül a vágott él mellé helyezze, és a láncfűrészt e pont körül forgassa.
A láncfűrész felrakás közben megcsúszhat vagy kissé megugorhat. Ez a fától és a fűrészlánc állapotától függ. Ezért a láncfűrészt mindig szorosan kell tartani.

A vágás végén a láncfűrész a saját súlya miatt kilendül, mert már nincs alátámasztása a bevágásban. Kontrolláltan tartson a mozgás ellen, de ne fejtsen ki nyomást, hogy a fűrészlánc nehogy a talajhoz érjen.
A vágás befejezése után várja meg, amíg a fűrészlánc leáll, mielőtt a láncfűrészt kikapcsolja.
A láncfűrész motorját mindig kapcsolja ki, mi-előtt a következő fához megy.

A fatörzs teljes hossza egyenletesen fekszik fel:

A fatörzset felülröl fűrészelje át, és ne fűrészeljen a talajba (17/a).
A fatörzs az egyik végén fekszik fel:
A láncfűrész beszorulásának és a fa forgácsolódásának megakadályozására először a törzs átmérőjének 1/3-át alulról fűrészelje (18/a), majd a maradékot felülről az alsó vágással párhuzamosan fűrészelje át (18/b).

A fatörzs mindkét végén felfekszik:

A láncfűrész beszorulásának és a fa forgácsolódásának megakadályozására először a törzs átmérőjének 1/3-át alulról fűrészelje (19/a), majd a maradékot alulról a felső vágással párhuzamosan fűrészelje át (19/b).

7.5 Fürészáru választékolása (hossztolás)

Ehhez a munkához a következő pontokat kell figyelembe venni:

A vágást biztosan támassza meg (fürészbak, ékek, gerendák).
- Ügyeljen arra, hogy biztosan álljon, valamint testsúlya egyenletes elosztására.

A rönköket biztosítsa elfordulás ellen.
Csak működő fűrészláncot érintsen a vágás helyéhez. Felhelyezett fűrészlanccal soha ne kapcsolja be a láncfűrészt.
A fát ne tartsa lábbal vagy más személy által.

8 KARBANTARTÁS ÉS ÁPOLÁS

⚠ VESZÉLY! Életveszély szakszerűtlen karbantartás miatt. Szakképzetlen személyek által végzett karbantartási munkák, valamint nem engedélyezett pótalkatrészek használata súlyos, akár halálos sérülésekhez is vezethetnek.

A biztonsági berendezéseket ne távolítsa el és ne helyezze ezeket üzemen kívül.
Csak engedélyezett eredeti pótalkatrészeket használjon.
■ Rendszeres és szakszerű karbantartással gondoskodjon arról, hogy a készülék működőképes és tiszta állapotban legyen.

⚠ VESZÉLY! Életveszély és súlyos sérülé- sek veszélye. Életveszély és a legsúlyosabb sérülések veszélye a motor bekapcsolt állapotában.

Csak kikapcsolt motor mellett szabad bármilyen beavatkozást végezni.

⚠ VIGYÁZAT! Sérülésveszély. Az éles szélű és mozgó készülékalkatrészek sérüléseket okozhatnak.

• Karbantartási, ápolási és tisztítási munkák közben mindig viseljen védőkesztyűt!
  Alapvető fontosságú a helyes karbantartás a gép eredeti hatékonyságának és használati biztonságának fenntartására.
  Gondoskodjon róla, hogy az összes anyag és csavar megfelelő módon meg legyen húzva, így biztosítva, hogy a gép megfelelő feltételek mellett működjön.
  ■ Ne használja a készüléket kopott vagy sérült alkatrészekkel. A sérült alkatrészeket ki kell cserélni és semmiképp nem szabad javítani.

Karbantartási munkák elött:

Kapcsolja ki a motort és hagyja lehülni.
A gyújtógyertya pipáját húzza le.
A láncfűrészen végzendő munkához viseljen védőkesztyűt.
A védőburkolatot csak akkor távolítsa el, ha magán a vezetősínen vagy a láncon kell beavatkozást végezni.

Az előírásoknak megfelelően ártalmatlanítsa az olajat, a benzint és az egyéb szennyező anyagokat.

8.1 A levegőszűrő fedelének leszerelése/felszerelése (20)

A levegőszűrő fedelének leszerelése

1. Oldja ki a levegőszűrő tetejének (20/2) rögzítőcsavarjait (20/1) csavarhúzóval.
2. Emelje le (20/a) a levegőszűrő fedelét a ké- szülékről.

A levegőszűrő fedelének felszerelése

1. Helyezze fel (20/b) a készülékre a levegőszűrő tetejét.
2. Húzza meg a levegőszűrő tetejének rögzítőcsavarjait (20/1).

8.2 Levegőszűrő tisztítása (21)

FIGYELEM! Veszély a szennyezett, hibás vagy hiányzó levegőszűrő miatt. A készülék motorját visszafordíthatatlan károsodások érhetik, ha a levegőszűrő hiányzik, szennyezett vagy hibás.

A levegőszűrő tisztítása a gép hibátlan működésének és hosszú élettartamának feltétele. A motor sérülésének megelőzésére ne használja a gépet levegőszűrő nélkül vagy sérült levegőszűrővel.
■ 15 gépüzemóránként végezzen tisztítást.
A szűrőelemet nem lehet kimosni, és mindig csak akkor kell kicserélni, ha szennyezetté válik vagy megsérül.

A levegőszűrő leszerelése

1. A motort kapcsolja ki és hagyja lehülni.
2. Szerelje le a levegőszűrő fedelét (lásd Fejezet 8.1 "A levegőszűrő fedelének leszerelése/felszerelése (20)", oldal 277).
3. Lazítsa meg a szárnyas anyát (21/1).
4. A levegőszűrőt (21/2) húzza felfelé (21/a).
5. A szívónyílást (21/3) egy tiszta kendővel zárja le. Ezzel megakadályozható, hogy a szennyeződés a porlasztótérbe kerüljön.

Tisztítsa meg a levegőszűrőt

1. A szűrőt egy ecsettel vagy egy finom kefével tisztítsa meg, adott esetben sürített levegővel belülről kifelé óvatosan fúvassa át.

Levegőszűrő felszerelése

1. A levegőszűrőt (21/2) tegye fel (21/b) a szívonyílásra (21/3).

2. A levegőszűrőt a szárnyas anyával (21/1) erősen csavarozza fel.

8.3 Gyújtógyertya ellenőrzése/cseréje (22, 23)

A szigetelés károsodása, erős elektródabeégés vagy az elektródák beolajozódása esetén a gyújtógyertyát ki kell cserélni.

Előkészítés

1. A motort kapcsolja ki és hagyja lehülni.
2. Szerelje le a levegőszűrő fedelét (lásd Fejezet 8.1 "A levegőszűrő fedelének leszerelése/felszerelése (20)", oldal 277).
3. A gyertyapipát (22/1) húzza le.

Az elektródahézag ellenőrzése (23)

1. A gyújtógyertyát (22/2) a mellékelt kombinált kulccsal csavarja ki.
2. Az elektródát egy kefével tisztítsa meg (23/1).
3. Mérje meg a távolságot (23/2). A távolságnak 0,6 – 0,7 mm között kell lennie.

Gyújtógyertya cseréje

1. A gyújtógyertyát (22/2) a mellékelt kombinált kulccsal csavarja ki.
2. Az új gyújtógyertyát ütközésig csavarja be.
3. Tegye fel a gyertyapipát a gyújtógyertyára.

8.4 Vezetősín (25, 27)

Az aszimmetrikus kopás megelőzése érdekében a vezetősínt rendszeresen meg kell fordítani.

A következő karbantartási munkákat kell elvégezni:

■ Zsírozza be a terelőcsillag csapágyát (27).
Tisztítsa meg (25) a vezetősín hornyát egy kaparóval (nem része a szállítmánynak).
■ Tisztítsa meg a zsírzófuratokat.
Lapos reszelővel távolítsa el a sorját a vezetők széléről, majd egyenlítse ki a vezetők közötti esetleges eltéréseket.

Ki kell cserélni a vezetősínt, ha:

■ a horonymélységet kisebb, mint a húzószem magassága (hogy ne érhessen a horony aljához);
■ a vezető belső fala úgy elkopott, hogy oldalra dől a lánc.

8.5 A fürész lánc élezése (24)

⚠️ VESZÉLY! Életveszély a visszarúgás (kickback) következtében! A szakszerűtlenül megélezett fűrészlánc fokozza a visszarúgás és ezzel a halálos balesetek veszélyét.

A fürészlancot szakszerüen élezze meg, hogy csökkentse a visszarúgás veszélyét.

TUDNIVALÓ A ürészláncok tapasztalatlan használója számára ajánlatos, hogy a fűrészlánc élezésével megfelelő vevőszolgálati szakembert bízzon meg.

Biztonsági és hatékonysági okokból mindig a fűrészlánc legyen mindig eléggé élesek.

Élezni kell, ha

■ porszerű forgácsot tapasztalunk.
■ nagyobb erő szükséges a vágáshoz.
■ a vágás nem egyenes.
■ fokozódik a rezgés.
■ nő az üzemanyag fogyasztás.

Ha vevőszolgálattal csináltatja az élezést, megfelelő szerszámokkal végzik, így minimális az anyagkopás és az összes fog egyenletes élezését biztosítják.

A fürészlánc saját kezű élezése kerek reszelővel végezhető, amelynek átmérője megfelelő az adott láncfajtához (Lánckarbantartási táblázat). Ügyesség és tapasztalat szükséges ahhoz, hogy a fogak ne sérüljenek meg.

A fürész lánc élezéséhez:

1. Kapcsolja ki a motort, oldja ki a láncféket, majd fogja be a vezetősínt a felszerelt fürész- lánccal egy megfelelő satuba, de ügyeljen rá, hogy a fürészzlánc szabadon mozoghasson.
2. Feszítse meg a fűrészláncot, ha meglazul.
3. A reszelőt szerelje a megfelelő vezetőbe, majd vezesse a fog kihagyásába, közben tartsa meg a fogprofilnak megfelelő egyenletes dőlésszöget.
4. Csak néhányszor reszeljen előre, majd a munkalépést végezze el ugyanebben az irányban az összes fognál (jobbra vagy balra).
5. A vezetősín pozícióját fordítsa meg a satu-ban és ismételje meg a műveletet az összes többi fognál is.

6. Ellenőrizze, hogy a szélső fog ne nyúljon túl az ellenőrző szerszámon és az esetleges kiállást lapos reszelővel reszelje a profil lekerekítésével.

7. Élezés után távolítsa el a keletkezett forgácsot és port, majd olajfürdővel végezze el a fűrészlánc kenését.

Ki kell cserélni a láncot, ha

■ a fogak hossza kisebb, mint 5 mm;
■ Ha vannak: a fogakon lévő jelölést a vágótagok nem érik el;
■ a szemek játéka a láncszegecsen túl nagy.

8.6 Lánckenés ellenőrzése (26)

Soha ne üzemeltesse a készüléket a lánc megfelelő kenése nélkül. Ellenkező esetben a készülék élettartama csökken. Ezért minden munkakezdés előtt ellenőrizze az olaj mennyiségét az olajtartályban és ellenőrizze az olajszállítást.

1. Indítsa el a készüléket.
2. A működő fűrészláncot tartsa kb. 15 cm-rel egy fatönk vagy egy megfelelő alátét fölé.
   Megfelelő kenés esetén vékony olajfilm képződik a fatönkön (26/1).

8.7 A lánckenés beállítása (28)

⚠ VESZÉLY! Életveszély és súlyos sérülé- sek veszélye. Életveszély és a legsúlyosabb sérülések veszélye a motor bekapcsolt állapotában.

Csak kikapcsolt motor mellett szabad bármilyen beavatkozást végezni.

A szállított olaj mennyisége egy beállítócsavarral szabályozható. A beállítócsavar a készülék alsó oldalán található (28/1).

Egy kis csavarhúzót használjon a szállított menynyiség beállításához:

Az óra járása szerint elforgatva a szállított mennyiség csökken
Az óra járásával ellentétesen forgatva a szál-lított mennyiség nő

Munka közben rendszeresen ellenőrizze, hogy elegendő olaj van-e az olajtartályban.

8.8 A fűrészlánc leállásának ellenőrzése üresjáratban

⚠️ FIGYELMEZTETÉS! Veszély a fűrészlánc mozgása miatt. Egy üresjáratban forgó fűrészlánc munka közben életveszélyes sérüléseket okozhat.

Semmiképpen se dolgozzon a láncfűrésszek, ha a fűrészlánc üresjáratban mozog.
■ Minden használat előtt ellenőrizze, hogy a fűrész lánc áll-e, ha a motor üresjáratban működik.

1. A motort indítsa el és járassa üresjáratban.
2. Ellenőrizze, hogy a fűrész lánc áll-e.
3. Ha a fűrész lánc mozog, a következő hibákról lehet szó:
   Az üresjárati fordulatszám túl magas (Üresjárati fordulatszám beállítása a porlasztónál).
   A tengelykapcsoló hibás, szennyezett vagy rosszul van beállítva. Forduljon AL-KO szervizhez.

8.9 Üresjárati fordulatszám beállítása a porlasztónál

Az üresjárati fordulatszám megtalálható a műszaki adatok között (Műszaki adatok). A beállítás a legjobban egy fordulatszámmérő segítségével végezhető.

Ha az üresjáratí fordulatszám helyesen van beál-lítva, a motor üresjáratban működik, a fűrészlánc azonban nem mozog. A használat helyétől függően (hegyvidék, síkság) az üresjáratí beállítás helyesbítése lehet szükséges a „T” üresjáratí szabályozócsavarral.

i TUDNIVALÓ Az üresjárati keverék „L” jelü szabályozócsavarját és a teljes terhelés „H” jelü csavarját csak egy AL-KO szervizmühelyben szabad beállítani.

A fűrész lánc gázadás nélkül mozog:

Az üresjárati fordulatszám túl magas.

1. A „T” üresjárati szabályozócsavart (11/6) forgassa el az óra járásával ellentétes irányba addig, amíg a fűrészlánc már egyáltalán nem mozog.

A motor mindig leáll, ha nincs gázadás:

Az üresjárati fordulatszám túl alacsony.

1. A „T” üresjárati szabályozócsavart (11/6) forgassa el az óra járásával egyező irányban addig, amíg a motor egyenletesen nem működik.

Ha az optimális porlasztóbeállítás a „T” üresjárati szabályozócsavar segítségével nem érhető el, akkor egy AL-KO szervizzel állíttassa be a porlasztót.

8.10 Lánckarbantartási táblázat

⚠️ FIGYELMEZTETÉS! Súlyos sérülések veszélye. Ha a láncfűrészen nem jóváhagyott fűrészzlánc vagy vezetősín található, akkor súlyos sérülések következhetnek be.

Csak engedélyezett fürészláncokat és vezetősíneket használjon.

A táblázat különböző láncfajták értékeit mutatja be.

Lánc típusa Reszelő átmérője		Fejszög Alulsó szög Fej dölésszöge (55°)			Mélység
		A szerszám forgásszöge	A szerszám dölésszöge	Oldalszög
6646, 6651, 6656
21BPX056E21BPX056X	4,8 mm / 3/16"	30° 10° 60° 0,64	mm /		0,025"
21BPX064E21BPX064X	4,8 mm / 3/16"	30° 10° 60° 0,64	mm /		0,025"
21BPX072E21BPX072X	4,8 mm / 3/16"	30° 10° 60° 0,64	mm /		0,025"
6651, 6656
21LPX056E21LPX056X	4,8 mm / 3/16"	25° 10° 60° 0,64	mm /		0,025"
21LPX064E21LPX064X	4,8 mm / 3/16"	25° 10° 60° 0,64	mm /		0,025"
21LPX072E21LPX072X	4,8 mm / 3/16"	25° 10° 60° 0,64	mm /		0,025"
6656
73LPX060E73LPX060X	5,5 mm / 7/32"	25° 10° 60° 0,64	mm /		0,025"
73LPX068E73LPX068X	5,5 mm / 7/32"	25° 10° 60° 0,64	mm /		0,025"
73LPX072E73LPX072X	5,5 mm / 7/32"	25° 10° 60° 0,64	mm /		0,025"

Lánc típusa Reszelő átmérője	Fejszög Alulsó szög Fej dőlésszöge (55°)	Mélység
Mélység Reszelő

8.11 Karbantartási terv

Az alábbi munkákat a felhasználónak kell végrehajtania. Minden további munkát csak szakemberek végezhetnek el.

A következő előírások normál használati viszonyokra vonatkoznak. Különleges körülmények, pl. különösen hosszú napi munkaidő mellett az előírt karbantartási időközöket megfelelően csökkenteni kell.

Karbantartási terv
	5 üze-móra után egyszer	a munka megkezdése előtt	heten-te	50 üze-mórán-ként	100 üze-mórán-ként	szük-ség sze-rint	szezon előtt/után, évente
Karburátor
Üresjárat ellenőrzése X
Légszűrő
Tisztítás X
Csere X
Gyújtógyertya
Elektróda távolság elle-nőrzése, szükség esetén beállítása				X			X
Csere X X
Hangtompító
Optikai ellenőrzés és ál-lapotellenőrzés		X
Üzemanyag tartály, olajtartály
Tisztítás X X
Láncfék
A működés ellenőrzése X
Tisztítás, csuklóhelyek kenése			X			X
Lánckenés
Ellenőrzés X				X
Fűrészlánc

Karbantartási terv

	5 üze-móra után egyszer	a munka megkezdése előtt	heten-te	50 üze-mórán-ként	100 üze-mórán-ként	szük-ség sze-rint	szezon elött/után, évente
Optikai ellenőrzés és állapotellenőrzés, élesség ellenőrzés		X
Élezés X X
Csere, szükség esetén a lánckerék cseréje és a lánckerékcsapágy kenése						X
Vezetősín
Optikai ellenőrzés és állapotellenőrzés		X
A vezetősín megfordítása X
Terelőcsillag kenése X
Lánchorony/olajfurat tisz-títása		X
Láncvezető tető belső ol-dalának tisztítása		X
Minden elérhető csavar (kivéve állítócsavarok)
Meghúzás X X X
Teljes gép
Optikai ellenőrzés és állapotellenőrzés		X
Tisztítás (levegőbeme-net, henger-hűtőbordák is)		X X X

9 HIBAELHÁRÍTÁS

⚠ VIGYÁZAT! Sérülésveszély. Az éles szélű és mozgó készülékalkatrészek sérüléseket okozhatnak.

- Karbantartási, ápolási és tisztítási munkák közben mindig viseljen védőkesztyűt!

TUDNIVALÓ Olyan hibák esetében, amelyek nem szerepelnek ebben a táblázatban, vagy amelyeket saját maga nem tudja kijavítani, forduljon vevőszolgálatunkhoz.

Zavar Ok Elhárítás
A motor nem indítható be vagy mindig leáll.	Helytelen folyamat A motort az ebben az üzemeltetési útmutatóban leírtak szerint indítsa be.
	A gyújtógyertya szennyezett vagy nem megfelelő az elektródahézag	Tisztítsa meg vagy cserélje ki a gyújtógyertyát.
	Elszennyeződött levegőszűrő	Tisztítsa meg vagy cserélje ki a levegőszűrőt
A vezetősín és a fűrészlánc működés közben forró. Füst-képződés.	A fűrészlánc túlzottan feszes.	Lazítsa meg a láncfeszítőt.
	Az olajtartály üres. Töltse fel fűrészláncolajjal.
	Az olajbemeneti nyílás és/vagy a vezetősín vájata szennyezett.	Tisztítsa meg az olajbemeneti nyí-lást és/vagy a vezetősín vájatát.
A motor jár, de a fűrészlánc nem mozdul.	A fűrészlánc túlzottan feszes.	Lazítsa meg a láncfeszítőt.
	Meghibásodás Forduljon AL-KO szervizhez.
Fűrészforgács helyett csak fű-részpor kerül ki. A láncfűrészt neki kell nyomni a fának.	A fűrészlánc tompa. Élesítse meg a fűrészláncot vagy keressen fel egy AL-KO szervizt.
A készülék szokatlanul rezeg.	Meghibásodás Forduljon AL-KO szervizhez.

10 SZÁLLÍTÁS

⚠️ FIGYELMEZTETÉS! Életveszély és súlyos sérülések veszélye. Egy működő fűrész-lánc szállítás közben súlyos, akár halálos sérüléseket is okozhat.

A láncfűrészt sohase hordja és szállítsa járó fűrészlanccal.
■ Szállítás tegye meg az előző intézkedéseket.

Szállítás előtt tegye meg a következő intézkedéseket:

1. Kapcsolja ki a motort.
2. Hagyja lehülni a készüléket.
3. Távolítson el minden forgács- és olajmaradványt.
4. A védőburkolatot húzza rá a vezetősínre.

A láncfűrészt csak a kengyelmarkolatnál fogva tartsa. A vezetősín ekkor hátrafelé néz.

Járművekben: Biztosítsa a láncfűrészt felborulás, károsodás és az üzemelési anyagok kiömlése el- len.

11 TÁROLÁS

A készüléket minden használat után alaposan tisztítsa meg és tegyen fel minden védőburkolatot

– ha vannak. A készüléket száraz, zárható, gyermekek által nem elérhető helyen tárolja.

Ha a készüléket 2–3 hónapnál hosszabb ideig nem szeretné használni, akkor a károsodások elkerülése érdekében a következő munkákat kell elvégezni:

1. Az üzemanyagtartályt és az olajtartályt teljesen ürítse ki.
2. A fűrészláncot és a vezetősínt vegye le, tisz-títsa meg és rozsdavédő olajjal permetezze be.
3. A készüléket lehetőleg száraz helyen tárolja.

FIGYELEM! A készülék károsodhat. A beszáradt/ragacsos fűrészláncolaj hosszabb tárolás esetén károsítja az olajvezető alkatrészeket.

A fürészlancolajat hosszabb tárolás előtt távolítsa el a készülékből.

12 ÁRTALMATLANÍTÁS

A benzin és a motorolaj nem tartozik a háztartási hulladékhoz vagy a szennyvízhez, hanem gondoskodni kell a szétválogatott begyűjtéséről, ill. ártalmatlanításáról!

A gép ártalmatlanítása előtt az üzemanyag- tartályt és a motorolajtartályt ki kell üríteni!

A csomagolás, a gép és a tartozékok újrahasznosítható anyagokból készültek, ezért ennek megfelelően kell leselejtezni őket.

13 MÜSZAKI ADATOK

Láncfűrészek

Típus 6646 6651 6656
Cikkszám 127523 127524 127525
Motortípus 2 ütemű, léghűté- ses	2 ütemű, léghűté- ses	2 ütemű, léghűté- ses
Motor lökettérfogata 46,5 cm3 50,9 cm3	55,5 cm3
Maximális motorteljesítmény kW-ban (az ISO 7293 szerint)	2,0/9000 min-1	2,2/9000 min-1	2,4/9000 min-1
Easy Start rendszer Igen / Primer Igen / Primer	Primer Igen / Primer
Üresjárati fordulatszám 3000 +/- 400 min	-1	3000 +/- 400 min-1	3000 +/- 400 min-1
Maximális fordulatszám 13000 min	-1	13000 min-1	13000 min-1
Üzemanyag Benzin, ólommen-tes, legalább 90 oktános	Benzin, ólommen-tes, legalább 90 oktános	Benzin, ólommen-tes, legalább 90 oktános	Benzin, ólommen-tes, legalább 90 oktános
Keverési arány 1:50 1:50 1:50
Üzemanyagtartály térfogata	510 cm3	510 cm3	510 cm3
Olajtartály térfogata	290 cm3	290 cm3	290 cm3
Lánckerék:
■ Fogak száma	7T	7T	7T
■ Osztás	0,325" / 8,255 mm	0,325" / 8,255 mm	0,325" / 3/8" 8,255 / 9,525 mm
Láncbiztosítás	Igen / automatikus	Igen / automatikus	Igen / automatikus
A láncfűrész tömege üres tartályokkal:
■ Súly vezetősínnel és fűrészlánc- cal	max. 6,89 kg	max. 7,0 kg	max. 7,0 kg a 0,325" esetén max. 7,25 kg a 3/8" esetén
■ Súly vezetősín és fűrészlánc nél- kül	5,75 kg	5,75 kg	5,75 kg
Hangnyomásszint LpA (a DIN EN ISO 22868 szerint)	99,1 dB(A), K=3,0 dB(A)	100,8 dB(A), K=3,0 dB(A)	100,3 dB(A), K=3,0 dB(A)
Hangteljesítményszint LwA (a DIN EN ISO 22868 szerint)	112,4 dB(A), K=3,0 dB(A)	112,9 dB(A), K=3,0 dB(A)	113,2 dB(A), K=3,0 dB(A)
Egyenértékű rezgési összérték (a DIN EN ISO 22867 szerint):
Első markolat (K = 1,5 m/s2)	3,69 m/s2	4,20 m/s2	4,43 m/s2

Típus 6646 6651 6656
Hátsó markolat (K = 1,5 m/s2) 3,91 m/s	^2	4,40 m/s2	4,38 m/s2
CO2-értékek 1311 g/kWh 925 g/kWh 925 g/kWh
Ezek a CO2-értékek a motortípust, ill. a motorcsaládot képviselő alap(motor) állandó ellenőrzési ciklu-sokban, laboratóriumi körülmények között végzett vizsgálatának során kapott eredmények, és nem jelentenek kizárólagos és implicit garanciát egy adott motor teljesítményére.

Fürészláncok és láncvezető sínek

	Fürészlanckok Vezetősinek
Készü- lékti- pus	Oreg- on tí- pus	Osztás	Lánc- szem- széles- ség	Se- bes- ség	Fog tí- pusa	Típus Oreg- on	Osztás	Hosz- sz	Hasz- nos hossz	Fogak száma
6646, 6651, 6656	21BPX 056E / 21BPX 056X	0,325" / 8,255 mm	0,058" / 1,47 mm	25 m/s LF		138PX BK095	0,325" / 8,255 mm	33 cm / 13"	29,7 10
						138PXL BK095			29,8 10
	21BPX 064E / 21BPX 064X	0,325" / 8,255 mm	0,058" / 1,47 mm	25 m/s LF		158PX BK095	0,325" / 8,255 mm	38 cm / 15"	36,5 10
						158VXL GK095			36,2 12
	21BPX 072E / 21BPX 072X	0,325" / 8,255 mm	0,058" / 1,47 mm	25 m/s LF		188PX BK095	0,325" / 8,255 mm	45 cm / 18"	43 10
						188VXL GK095			42,7 12
6651, 6656	21LPX 056E / 21LPX 056X	0,325" / 8,255 mm	0,058" / 1,47 mm	25 m/s SF		138RN BK095	0,325" / 8,255 mm	33 cm / 13"	29,4 12
						138PXL BK095			29,8 10
	21LPX 064E / 21LPX 064X	0,325" / 8,255 mm	0,058" / 1,47 mm	25 m/s SF		158RN BK095	0,325" / 8,255 mm	38 cm / 15"	36,1 12
						158VXL GK095			36,2 12
	21LPX 072E / 21LPX 072X	0,325" / 8,255 mm	0,058" / 1,47 mm	25 m/s SF		188RN BK095	0,325" / 8,255 mm	45 cm / 18"	42,7 12
						188VXL GK095			42,7 12
6656	73LPX060E /73LPX060X	3/8" /9,525 mm	0,058" /1,47 mm	28,9 m/s SF		168RNDK095	3/8" /9,525 mm	40 cm /16"	38,8 11
						168VXLHK095			38,9 11
	73LPX068E /73LPX068X	3/8" /9,525 mm	0,058" /1,47 mm	28,9 m/s SF		188RNDK095	3/8" /9,525 mm	45 cm /18"	46,3 11
						188VXLHZ095			46,3 11
	73LPX072E /73LPX072X	3/8" /9,525 mm	0,058" /1,47 mm	28,9 m/s SF		208RNDK095	3/8" /9,525 mm	50 cm /20"	50,1 11
						208VXLHK095			50 11

14 ÜGYFÉLSZOLGÁLAT/SZERVIZ

A garanciával, javítással vagy pótalkatrészekkel kapcsolatos kérdések esetén kérjük, forduljon a

legközelebbi AL-KO szervizhez. Ezeket megtalál- ja az interneten a következő oldalon: www.al-ko.com/service-contacts

15 GARANCIA

A berendezés esetleges anyag- és gyártási hibáinak elhárítása javítással vagy alkatrészcszerével történik a törvényben előírt jótállási időn belül. A jótállási határidőt azon ország jogrendszere határozza meg, ahol a berendezést vásárolták.

A garancia kizárólag akkor érvényes, ha:

betartják ezt az üzemeltetési utasítást
■ szakszerűen használják a berendezést
■ csak eredeti pótalkatrészeket használnak

A garancia nem érvényes

■ önhatalmú javítási próbálkozás
önhatalmú műszaki módosítások
■ nem rendeltetésszerű használat esetén

A garancia nem vonatkozik:

■ a használatból eredő festékhibákra,
■ a kopó alkatrészekre, amelyek a pótalkatrész-katalógusban be vannak keretezve xxxxxx (x)
belső égésű motorokra (ezekre a motorgyártó cég garanciális rendelkezései érvényesek).

A garancia az első végfelhasználó vásárlásától lép életbe. Az időpont meghatározásakor a fizetési bizonylaton szereplő dátum a mérvadó. A garanciajeggyel és az eredeti fizetési bizonylattal forduljon a szakkereskedéshez vagy a legközelebbi hivatalos ügyfélszolgálathoz. A vevő eladóval szembeni kellékszavatossági jogainak törvényes érvényesítési lehetőségeit a jelen nyilatkozat nem befolyásolja.

OVERSÆTTELSE AF DEN ORIGINALE BRUGSANVISNING Indholdsfortegnelse
