ПОСІБНИК КОРИСТУВАЧА Solo 6656 AL-KO

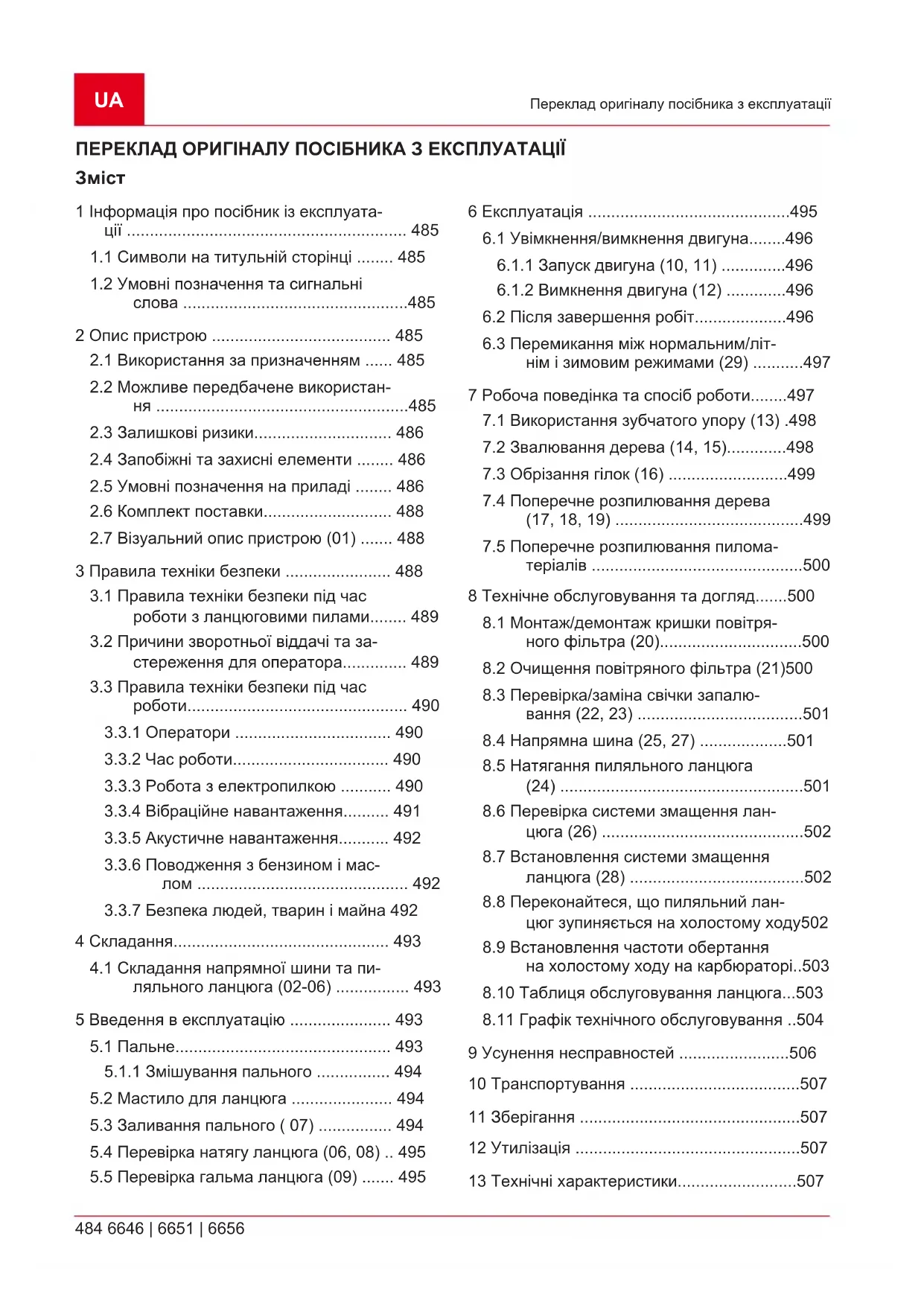

1 Інформація про посібник із експлуата- ції ............................................................. 485

1.1 Символи на титульній сторінці ........ 485

1.2 Умовні позначення та сигнальні

слова .................................................485 2 Опис пристрою ....................................... 485

2.1 Використання за призначенням ...... 485

2.2 Можливе передбачене використан-

ня .......................................................485

2.3 Залишкові ризики.............................. 486

2.4 Запобіжні та захисні елементи ........ 486

2.5 Умовні позначення на приладі ........ 486

2.6 Комплект поставки............................ 488

2.7 Візуальний опис пристрою (01) ....... 488

3 Правила техніки безпеки ....................... 488

3.1 Правила техніки безпеки під час

роботи з ланцюговими пилами........ 489

3.2 Причини зворотньої віддачі та за-

стереження для оператора.............. 489

3.3 Правила техніки безпеки під час

3.3.3 Робота з електропилкою ........... 490

3.3.4 Вібраційне навантаження.......... 491

3.3.5 Акустичне навантаження........... 492

3.3.6 Поводження з бензином і мас-

лом .............................................. 492

3.3.7 Безпека людей, тварин і майна 492

4 Складання............................................... 493

4.1 Складання напрямної шини та пи-

ляльного ланцюга (02-06) ................ 493 5 Введення в експлуатацію ...................... 493

5.1 Пальне............................................... 493

5.1.1 Змішування пального ................ 494

5.2 Мастило для ланцюга ...................... 494

5.3 Заливання пального ( 07) ................ 494

5.4 Перевірка натягу ланцюга (06, 08) .. 495

5.5 Перевірка гальма ланцюга (09) ....... 495

6 Експлуатація ............................................495

6.1 Увімкнення/вимкнення двигуна........496

6.1.1 Запуск двигуна (10, 11) ..............496

6.1.2 Вимкнення двигуна (12) .............496

6.2 Після завершення робіт....................496

6.3 Перемикання між нормальним/літ-

нім і зимовим режимами (29) ...........497 7 Робоча поведінка та спосіб роботи........497

7.1 Використання зубчатого упору (13) .498

7.2 Звалювання дерева (14, 15).............498

7.3 Обрізання гілок (16) ..........................499

7.4 Поперечне розпилювання дерева

(17, 18, 19) .........................................499

7.5 Поперечне розпилювання пилома-

теріалів ..............................................500 8 Технічне обслуговування та догляд.......500

8.1 Монтаж/демонтаж кришки повітря-

ного фільтра (20)...............................500

8.2 Очищення повітряного фільтра (21)500

8.3 Перевірка/заміна свічки запалю-

8.5 Натягання пиляльного ланцюга

(24) .....................................................501

8.6 Перевірка системи змащення лан-

цюга (26) ............................................502

8.7 Встановлення системи змащення

ланцюга (28) ......................................502

8.8 Переконайтеся, що пиляльний лан-

цюг зупиняється на холостому ходу502

8.9 Встановлення частоти обертання

на холостому ходу на карбюраторі..503

8.10 Таблиця обслуговування ланцюга...503

8.11 Графік технічного обслуговування ..504

• 9 Усунення несправностей p. 506
• 10 Транспортування p. 507
• 11 Зберігання p. 507
• 12 Утилізація p. 507
• 13 Технічні характеристики p. 5072
• 500160_a 485 Інформація про посібник із експлуатації 14 Сервісне обслуговування p. 510
• 15 Гарантія 1 ІНФОРМАЦІЯ ПРО ПОСІБНИК ІЗ ЕКСПЛУАТАЦІЇ p. 510

Німецька версія містить оригінальний по- сібник із експлуатації. Всі інші мовні версії — це переклади оригінального посібника з експлуатації.

Завжди тримайте цей посібник із експлуа- тації під рукою, щоб прочитати його, якщо вам знадобиться інформація про пристрій.

Передавайте пристрій іншим особам тіль- ки разом з цим посібником із експлуатації.

Прочитайте та дотримуйтеся вказівок з техніки безпеки та попереджень, що міс- тяться в цьому посібнику з експлуатації.

1.1 Символи на титульній сторінці

Обов'язково прочитайте цей по- сібник із експлуатації перед вве- денням в експлуатацію. Це є не- обхідною умовою безпечної та безвідмовної роботи. Посібник з експлуатації Не використовуйте бензиновий пристрій поблизу відкритого по- лум'я або джерел тепла.

1.2 Умовні позначення та сигнальні слова

НЕБЕЗПЕКА! Вказує на небезпечну ситу- ацію, яка, якщо її не уникнути, призводить до смерті або серйозних травм. ПОПЕРЕДЖЕННЯ! Вказує на потенційно небезпечну ситуацію, яка, якщо її не уникнути, може призвести до смерті або серйозних трав-

ОБЕРЕЖНО! Вказує на потенційно не- безпечну ситуацію, яка, якщо її не уникнути, може призвести травмування легкої та серед- ньої тяжкості. УВАГА! Вказує на ситуацію, яка, якщо її не уникнути, може призвести до майнового збит-

ПРИМІТКА Спеціальні вказівки для кра- щого розуміння та полегшення роботи. 2 ОПИС ПРИСТРОЮ У цьому посібнику описано ланцюгову пилу з живленням від бензинового двигуна.

2.1 Використання за призначенням

Цей пристрій підходить для розпилювання де- ревини в саду:

Розпилювання стовбура

Зрізання гілок залежно від довжини різан-

Пристрій слід використовувати лише в повні- стю зібраному стані. Цей пристрій призначено для приватного вико- ристання. Будь-яке інше використання або не- санкціоновані зміни та доповнення конструкції вважаються використанням не за призначен- ням і призводять до анулювання гарантії, а та- кож втрати відповідності (знак CE) та відмови від будь-якої відповідальності за шкоду, завда- ну користувачеві або третій стороні виробни-

ОБЕРЕЖНО! Небезпека травмування у разі використання не за призначенням! Розпилювання електропилкою чужорідних тіл, що проходять через деревину або інші матері- али, може призвести до отримання травми.

Використовуйте електропилку виключно для легких робіт із розпилювання дереви-

Перед розпилюванням видаляйте з дере- вини чужорідні предмети, наприклад, цвя- хи, гвинти, фітинги.

2.2 Можливе передбачене використання

Пристрій не призначений для комерційного ви- користання в громадських парках, на спортив- них майданчиках, у сільському та лісовому господарствах. Зверніть особливу увагу на наступне:

Заборонено зрізати гілки, які розташовані прямо або під гострим кутом над операто- ром або іншими особами.UA 486 6646 | 6651 | 6656 Опис пристрою

Заборонено використовувати відпрацьова- не мастило.

Заборонено використовувати пристрій у вибухонебезпечному середовищі.

2.3 Залишкові ризики

Навіть за умови використання пристрою за призначенням залишаються ризики, які не- можливо повністю виключити. Залежно від ти- пу пристрою, його конструкції та умов застосу- вання неможливо виключити наступні потен- ційні небезпеки:

Контакт із відкритими зубцями ланцюга (небезпека отримання різаної рани).

Контакт із ланцюгом, який ще не зупинився (небезпека отримання різаної рани).

Несподіваний або непередбачений рух шини (небезпека отримання різаної рани).

Відокремлення частин ланцюга (різані ра- ни / небезпека травмування).

Відокремлення частин деревини, що обро-

Відокремлення частин деревини, що обро-

Викиди від бензинового двигуна.

Контакт шкіри з пальним (бензином/масти-

Порушення слуху під час роботи в разі не- використання засобів захисту органів слу-

2.4 Запобіжні та захисні елементи

ПОПЕРЕДЖЕННЯ! Небезпека травму- вання. Несправність або відсутність запобіж- них та захисних елементів можуть призвести до серйозних травм.

Несправні запобіжні та захисні елементи слід відремонтувати.

У жодному разі не виводьте з ладу запо- біжні та захисні елементи. Захисна кришка на напрямній шині Щоб уникнути травмування людей та пошко- дження предметів перед транспортуванням на напрямну шину та пиляльний ланцюг завжди слід одягати захисний кожух. Гальмо ланцюга Гальмо ланцюга запускається ручним захи- стом під час зворотного віддачі і негайно зупи- няє пиляльний ланцюг, що рухається. Кнопка блокування безпеки Важіль газу можна повернути, тільки якщо бу- ло натиснуто кнопку блокування захисту.

2.5 Умовні позначення на приладі

Будьте особливо обережні під час

Небезпека віддачі! Перед введенням в експлуатацію прочитайте посібник з експлуата-

Носіть захисну каску, захисні на- вушники та окуляри! Надягайте захисні рукавиці! Використовуйте неслизьке взуття! Не використовуйте ланцюгову пи- лу однією рукою! Завжди використовуйте ланцю- гову пилу двома руками! Бак для бензиново-масляної сумі-

Насос підкачки Сонце: Звичайний/літній режим2500160_a 487 Опис пристрою

Пластівці снігу: Зимовий режим Для безпечної експлуатації та обслуговування на машині нанесені символи. Завжди дотри- муйтесь цих вказівок.

Під'єднання для заповнення па- ливної суміші Положення: На бензобаку, біля кришки горловини бака Під'єднання для заповнення лан- цюгової олії Положення: На масляному баку, біля кришки масляного бака Натиснення вимикача двигуна. У разі переміщення вимикача в по- ложення «STOP» двигун одразу вимкнеться. Положення: ліворуч від задньої

Приведення в дію ручки дроселя: Якщо повертати ручку дроселя проти годинникової стрілки, дро- сельна заслінка закривається. Ко- ли дросельна заслінка закрита, поверніть дросель за годиннико- вою стрілкою, щоб знову відкрити дросельну заслінку. Положення: Кришка повітряного

Налаштування масляного насосу: Обертайте стрижень за допомо- гою викрутки за годинниковою стрілкою до позначки MAX для збільшення потоку мастила, або ж до позначки MIN для зменшен- ня потоку мастила для ланцюга. Положення: В нижній частині вуз-

Болт під маркуванням «Н» слу- жить для налаштування суміші з вищою частотою обертання. Положення: вгорі праворуч від задньої ручки Болт під маркуванням "L" служить для налаштування суміші з ниж- чою частотою обертання. Положення: вгорі праворуч від задньої ручки Болт під маркуванням "Т" служить для налаштування частоти обер- тання на холостому ході. Положення: вгорі праворуч від задньої ручки Показує, в якому напрямку відпу- скається (біла стрілка) або на- тискається (чорна стрілка) гальмо

Положення: зверху на захисті ланцюгового колеса Показує, в якому напрямку монту- ється ланцюг. Положення: на передній частині напрямної шини Щоб відкрити декомпресійний клапан, натисніть кнопку деком-

Гарантований рівень шуму:

6651 і 6656: 116дБ(A)UA 488 6646 | 6651 | 6656 Правила техніки безпеки

2.6 Комплект поставки

Після розпакування переконайтеся, що всі компоненти доставлені.

1 Напрямна шина 2 Пиляльний ланцюг 3 Ланцюгова бензопила 4 Захисна кришка на напрямній шині 5 Напилок 6 Викрутка 7 Комбінований гайковий ключ 8 Посібник з експлуатації

2.7 Візуальний опис пристрою (01)

1 Напрямна шина 2 Пиляльний ланцюг 3 Передній ручний захист 4 Передня спускова скоба 5 Кришка повітряного фільтра 6 Гвинти кришки повітряного фільтра 7 Важіль газу 8 Кнопка блокування безпеки 9 Задня спускова скоба 10 Клавіша кулісного типу для вимикан- ня двигуна, яка самостійно скида-

13 Ручка стартера 14 Масляний бак 15 Захисна кришка на напрямній шині 16 Упор 17 Кріпильні гайки для напрямної шини 18 Рейкові скріплення 19 Підшипник насоса підкачки 20 Кнопка декомпресії 21 Посібник з експлуатації 3 ПРАВИЛА ТЕХНІКИ БЕЗПЕКИ

Перевіряйте пристрій щодня перед кожним застосуванням і після падінь або інших ін- цидентів, як-от застосування сили або уда- ру, на наявність пошкоджень і безпечну експлуатацію.

Перевіряйте герметичність паливної сис- теми і працездатність запобіжних пристро- їв. Не використовуйте перезаряджувані пристрої. У разі сумнівів зверніться до ди-

Під час роботи з пристроєм носіть беруші, особливо якщо щоденний час роботи пе- ревищує 2,5 годин. Під час роботи при- стрій створює гучний шум, який може спричинити пошкодження органів слуху.

Носіть антивібраційні рукавички і регуляр- но робіть перерви для профілактики хво- роби Рейно. Більш тривале використання пристрою може призвести до порушення кровообігу рук через вібрацію. Неможливо встановити точну тривалість роботи. Вона залежить від різних факторів. Під час вико- ристання пристрою стежте за руками та пальцями. У разі виникнення симптомів, як-от втрата чутливості, біль, свербіння, о- слаблення сили тіла або зміни кольору а- бо стану шкіри, зверніться до лікаря.

Не заводьте двигун в закритих приміщен- нях і вимикайте його, якщо ви відчуваєте нудоту, запаморочення або слабкість під час використання пристрою. Негайно звер- ніться до лікаря. Під час запуску двигуна2500160_a 489 Правила техніки безпеки цей пристрій генерує токсичні гази. Ці гази можуть не мати запаху і бути невидимими.

Не використовуйте пристрій поблизу від- критого полум'я або джерел тепла. Випари бензину та мастила легкозаймисті.

Одягайте респіратор, якщо під час роботи з пристроєм виникнуть тирса, пил або дим. Це може бути небезпечно для здоров'я.

3.1 Правила техніки безпеки під час

роботи з ланцюговими пилами

Не наближайтеся до пиляльного лан- цюга, коли пила працює. Перед за- пуском пили переконайтеся в тому, що пиляльний ланцюг ні з чим не зіштовху- ється. Незначна неуважність під час робо- ті з ланцюговою пилою може призвести до того, що одяг або частини тіла застрягнуть в пиляльному ланцюзі.

Права рука має завжди лежати на за- дній ручці ланцюгової пили, а ліва рука — на передній. Заборонено міняти руки місцями, утримуючи ланцюгову пилу, оскільки це підвищує ризик нещасного ви-

Тримайте електроприлад тільки в ізо- льованій долонній частині, оскільки пи- ляльний ланцюг може торкатися прихо- ваних ліній. Пиляльні ланцюги, які торка- ються струмопровідних дротів, роблять металеві частини електроприладу стру- мопровідними і можуть викликати удар е- лектричним струмом оператора.

Надягайте захисні окуляри та навушни- ки. Рекомендується користуватися й ін- шими засобами для захисту голови, рук і ніг. Захисний одяг знижує ризик травм, викликаних трісками, що летять, і випадко- вим зіткненням з пиляльним ланцюгом.

Заборонено використовувати ланцю- гову пилу, сидячи на дереві. Викори- стання в такому положенні може призве- сти до травм.

Нога завжди має мати надійну точку о- пори, ланцюгову пилу можна вмикати, лише стоячи на міцній, безпечній і рів- ній поверхні. Робота на слизькій або хит- кій поверхні, наприклад, на сходах, може призвести до втрати рівноваги або контро- лю над ланцюговою пилою.

Під час зрізання натягненої гілки необ- хідно враховувати ризик зворотної від- дачі. Коли натяг деревних волокон знижу- ється, спиляна гілка під ефектом віддачі може вдарити оператора та (або) відкину- ти ланцюгову пилу з подальшою втратою

Будьте обережними під час зрізання ча- гарників і молодих пагонів. Тонкі матері- али можуть потрапити в пиляльний ланцюг і вдарити вас та (або) вибити вас з рівно-

Під час переміщення тримайте вимкне- ну ланцюгову пилу за передню ручку, тримаючи пиляльний ланцюг якомога далі від тіла. Під час перенесення або зберігання ланцюгової пили завжди ви- користовуйте чохли для шини. Правиль- на експлуатація ланцюгової пили знизить ризик випадкового зіткнення з пиляльним ланцюгом, що рухається.

Дотримуйтеся вказівок щодо змащуван- ня, натягу ланцюга та запасних дета- лей. Ненатягнутий або незмащений лан- цюг може порватися або збільшити ризик зворотної віддачі.

Підтримуйте ручки сухими та чистими, без слідів мастила або жиру. Ручка, за- бруднена жиром або мастилом, стає слизькою, що може призвести до втрати

Використовуйте пилку виключно для різання дерева. Не використовуйте лан- цюгову пилу для інших потреб. При- клад: не використовуйте ланцюгову пи- лу для різання пластмаси, будівельних та інших недеревних матеріалів. Засто- сування ланцюгової пили для інших опера- цій може бути небезпечним.

3.2 Причини зворотньої віддачі та

застереження для оператора Віддача може виникнути, якщо ніс напрямної шини стикається з перешкодою, або якщо де- рево складається, замикаючи різальну площи- ну пиляльного ланцюга. Зіткнення носу напрямної шини з перешкодою може в деяких випадках викликати зворотну віддачу, коли шина відкидається вгору і назад, в напрямку оператора. Затискання пиляльного ланцюга у верхній ча- стині напрямної шини може викликати швид- кий відскок пиляльного ланцюга до оператора. Ці явища можуть призвести до втрати контро- лю над електропилою та до тяжких травм. Не можна сподіватися тільки на запобіжні при-UA 490 6646 | 6651 | 6656 Правила техніки безпеки строї ланцюгової пили. Користувач ланцюгової пили має вжити заходів для запобігання не- щасних випадків і травм під час роботи. Зворотня віддача є результатом неправильно- го користування інструментом та / або непра- вильних процедур або умов роботи. ЇЇ можна уникнути, вживши таких запобіжних заходів:

Під час різання тримайте пилу міцно обома руками, охоплюючи обидві руч- ки ланцюгової пили великим пальцем і іншими пальцями руки. Розташуйте своє тіло і руки таким чином, щоб збері- гати контроль над пилкою в разі зво- ротної віддачі. Оператор може протидія- ти силі зворотної віддачі за умови, що бу- ли вжиті належні заходи безпеки. Не до- пускайте безконтрольного переміщення ланцюгової пили.

Не протягуйте руки занадто далеко і не ріжте вище рівня свого плеча. Це дозво- лить уникнути випадкових зіткнень пили з кінцівками і допоможе краще контролюва- ти ланцюгову пилу в непередбачених об-

Під час заміни використовуйте тільки шини та різальні ланцюги, зазначені ви- робником. Використання невідповідних шин і різальних ланцюгів може призвести до розриву ланцюга і (або) до виникнення зворотної віддачі.

Дотримуйтесь інструкцій виробника із заточування та техобслуговування пи- ляльного ланцюга. Зниження глибини пропилу може призвести до почастішання зворотної віддачі.

3.3 Правила техніки безпеки під час

Дотримуйтеся регіональних правил техніки безпеки, наприклад, професійних асоціа- цій, соціальних фондів, органів охорони

Використовуйте пристрій тільки за достат- ньої кількості денного світла або за штуч- ного освітлення.

Робоча зона вільна від предметів (напри- клад, частин пропилу) — небезпека споти-

Користувач несе відповідальність за завдання шкоди людям чи їхній власності.

Особам, які не досягли 16-річного віку або не ознайомлені з посібником з експлуата- ції, заборонено використовувати прилад.

Якщо ви працюєте з ланцюговою пилою вперше: Попросіть продавця або будь-яко- го фахівця роз'яснити принцип роботи лан- цюгової пили або пройдіть навчання.

Будь-яка людина, що працює з ланцю- говою пилою, повинна бути відпочилою, здоровою та перебувати в гарній формі. Якщо за станом здоров'я не можна втом- люватися, слід запитати у лікаря, чи мож- на працювати з ланцюговою пилою.

Для захисту від вібрації слід вжити на- лежних заходів. Залежно від умов вико- ристання інструменту фактична вібрація може відрізнятися від указаного в техніч- них характеристиках значення. Ураховуйте весь робочий процес, зокрема час, коли ін- струмент працює без навантаження або вимкнений. Такі заходи включають регу- лярне техобслуговування та догляд інстру- менту й насадок, збереження рук у теплі, регулярні перерви в роботі та ретельне планування робочого процесу.

Орієнтуючись на рівень вібрації, вста- новіть максимальну тривалість роботи

Дотримуйтеся правил щодо часу роботи з е- лектропилками конкретної країни. Час роботи з електропилками може бути обмежений наці- ональними та місцевими нормативами.

3.3.3 Робота з електропилкою

ПОПЕРЕДЖЕННЯ! Ризик отримання серйозних травм. Використання неправильно змонтованої електропилки може призвести до отримання серйозних травм.

Використовуйте електропилку, лише якщо її повністю змонтовано.

Перед кожним використанням виконуйте візуальний контроль, щоб переконатися в тому, що електропилку повністю змонтова- но і що вона не містить будь-яких пошкод- жені або зношених деталей. Всі запобіжні та захисні пристрої повинні справно функ-

Ніколи не працюйте наодинці.

Завжди тримайте напоготові аптечку на випадок поранень.2500160_a 491 Правила техніки безпеки

Уникайте контакту з металевими предме- тами, що знаходяться в землі або елек- трично поєднані до неї.

До засобів індивідуального захисту нале-

засоби захисту слуху (наприклад, бе- руші), особливо, коли робочий день становить понад 2,5 годин;

захисні окуляри або щиток захисної ка-

захисні штани зі вставкою для захисту від порізів;

міцні робочі рукавиці;

безпечне взуття з неслизькою пі- дошвою, сталевим носком і вставкою для захисту від порізів.

Не використовуйте ланцюгову пилу вище рівня плечей, безпечна робота в цьому по- ложенні неможлива.

У разі зміни місця роботи вимкніть двигун і надіньте захист ланцюга.

Якщо ви не використовуєте бензиновий двигун, залиште його охолонути та надінь- те ланцюговий захист.

Кладіть ланцюгову пилу тільки у вимкнено-

Не використовуйте ланцюгову пилу в яко- сті механічного важеля або для перемі- щення деревини.

Колоди, товщина яких перевищує довжину пиляльної шини, мають розпилюватися тільки кваліфікованим персоналом.

Приставляйте ланцюгову пилу до обро- блюваного матеріалу тільки з працюючим пиляльним ланцюгом, ніколи не вмикайте електропилку з уже приставленим до ма- теріалу ланцюгом.

Стежте за тим, щоб ланцюгове мастило не попадало на землю.

Не пиляйте під час дощу, снігопаду або

Не виводьте з ладу запобіжні та захисні

3.3.4 Вібраційне навантаження

Небезпека через вібрацію Фактичне значення вібраційної емісії під час використання пристрою може відрізня- тися від заявленого виробником значення. Спостерігайте за наведеними нижче фак- торами впливу до або під час використан-

Чи використовується пристрій за при-

Чи матеріал розрізаний або обробле- ний правильно?

Чи пристрій перебуває в робочому ста-

Чи правильно загострений або вста- новлений різальний інструмент?

Чи встановлені кронштейни і, якщо по- трібно, додаткові вібраційні ручки, і чи щільно вони з'єднані з пристроєм?

Експлуатуйте пристрій тільки з частотою о- бертання двигуна внутрішнього згоряння, необхідною для виконання окремої робо- ти. Уникайте максимальної частоти обер- тання, щоб знизити рівень шуму і вібрації.

Через неправильну експлуатацію та тех- нічне обслуговування шум і вібрація при- строю можуть підвищитися. Це завдає шкоди здоров'ю людини. У таких випадках негайно вимкніть пристрій і зверніться за його ремонтом в авторизований сервісний

Ступінь вібраційного навантаження зале- жить від виконуваної роботи або викори- стання пристрою. Оцініть і встановіть від- повідні перерви в роботі. У результаті ві- браційне навантаження протягом усього робочого часу буде значно знижено.

Тривала експлуатація пристрою наражає оператора на вібрації та може викликати проблеми з кровообігом (симптом «білого пальця»). Щоб зменшити цей ризик, носіть рукавиці та тримайте руки в теплі. У разі виявлення симптому «білого пальця» не- гайно зверніться до лікаря. До цих симпто- мів належать: оніміння, втрата чутливості, поколювання, свербіж, біль, слабкість, змі- на кольору або стану шкіри. Зазвичай ці симптоми впливають на пальці, руки або пульс. За низьких температур (приблизно нижче 10°C) ризик зростає.

Робіть під час робочого дня тривалі пере- рви, щоб відпочити від шуму і вібрацій. Плануйте свою роботу так, щоб розділити експлуатацію пристроїв, які створюють сильні вібрації, на кілька днів.

Якщо ви відчуваєте дискомфорт або якщо виникає дисхромія шкіри під час викори- стання пристрою в руках, негайно припи-UA 492 6646 | 6651 | 6656 Правила техніки безпеки ніть роботу. Встановіть достатні перерви в роботі. Робота без достатніх перерв може призвести до місцевої вібраційної хвороби.

Мінімізуйте ризик впливу вібрації. Виконуй- те обслуговування пристрою відповідно до інструкцій в посібнику з експлуатації.

Якщо обладнання використовується часто, зверніться до дилера, щоб придбати анти- вібраційні аксесуари (наприклад, ручки).

У плані роботи визначте, як можна обме- жити вібраційне навантаження.

3.3.5 Акустичне навантаження

Деякого акустичного навантаження, спричине- ного цим пристроєм, не можна уникнути. Вико- нуйте шумні роботи у встановлені і визначені терміни. За потреби слід враховувати вказівки щодо «тихих годин» і обмежувати тривалість роботи найбільш необхідною. Для забезпечен- ня особистого захисту та захисту осіб, які пе- ребувають поблизу, необхідно носити навуш-

3.3.6 Поводження з бензином і маслом

НЕБЕЗПЕКА! Вибухо- і пожежонебезпе- ка. Витік бензо-повітряної суміші призводить до виникнення вибухонебезпечної атмосфери. Займання, вибух і пожежа можуть виникнути в результаті неправильного поводження з пали- вом та призвести до серйозних травм і навіть

Не паліть під час поводження з бензином.

Працюйте з паливом лише на відкритому повітрі, а не в приміщенні.

Обов'язково дотримуйтеся перелічених нижче норм поведінки.

Транспортуйте та зберігайте бензин та масло тільки у призначених для цього кані- страх. Переконайтеся, що у дітей немає доступу до бензину та масла, яке ви збері-

Щоб уникнути забруднення ґрунту (охоро- на довкілля), зробіть усе можливе, щоб уникнути протікання бензину та масла під час заповнення на землю. Для заповнення використовуйте лійку.

У жодному разі не заправляйте пристрій у закритих приміщеннях. Є імовірність нако- пичення пари бензину і як наслідок спала- ху чи навіть вибуху.

Негайно витріть пролитий бензин з при- строю та ґрунту. Перед утилізацією ганчі- рок, які ви використовували для витирання бензину, дайте їм висохнути у місці, яке добре провітрюється. В іншому разі мож- ливе раптове самозаймання.

У разі пролиття бензину виникають пари бензину. Тому не запускайте пристрій в то- му ж місці, а лише на відстані не менше 3м від нього.

Уникайте потрапляння мінерального мас- ла на шкіру. Не вдихайте пару бензину. Перед заправлянням пристрою завжди на- дягайте захисні рукавиці. Регулярно змі- нюйте та очищайте захисний одяг.

Стежте, щоб бензин не потрапив на ваш одяг. У разі потрапляння бензину на одяг негайно переодягніться.

У жодному разі не заправляйте пристрій під час роботи двигуна і тоді, коли він гаря-

3.3.7 Безпека людей, тварин і майна

Використовуйте пристрій лише для тих за- вдань, для яких він передбачений. Неці- льове використання може призвести до травм і матеріальних збитків.

Не вмикайте пристрій, якщо в робочій зоні перебувають люди та тварини.

Тримайте пристрій на безпечній відстані від людей та тварин або вимкніть його в разі наближення людей або тварин.

Не спрямовуйте вихлопний газовий стру- мінь двигуна на людей і тварин, а також на займисті речовини і предмети.

Не торкайтеся решітки повітрозабірника і вентиляційної решітки, якщо двигун пра- цює. Деталі пристрою, що обертаються, можуть завдавати травми.

Завжди вимикайте пристрій, коли він вам не потрібен, наприклад у разі зміни робо- чої зони, проведення робіт з техобслугову- вання та догляду, під час заповнення бен- зо-масляної суміші.

Негайно вимикайте пристрій у разі нещас- ного випадку, щоб запобігти подальшим травмам і матеріальним збиткам.

Не використовуйте пристрій зі зношеними або пошкодженими деталями. Зношені або пошкоджені деталі можуть призвести до серйозних травм.

Зберігайте пристрій у недосяжному для ді- тей місці.2500160_a 493

4 СКЛАДАННЯ НЕБЕЗПЕКА! Ризик смерті або тяжких травм. Ризик смерті або серйозних травм че- рез невимкнений двигун.

Всі операції виконуються з вимкненим дви-

УВАГА! Небезпека пошкодження облад- нання. Небезпека пошкодження обладнання через неправильне складання.

Розпакування і завершення складання слід виконувати на твердій і рівній поверх-

з відстанню, достатньою для переміщення машини і її пакування, завжди користую- чись відповідними інструментами. УВАГА! Небезпека заподіяння шкоди до- вкіллю. Небезпека заподіяння шкоди до- вкіллю через неправильне встановлення.

Утилізацію упаковки слід проводити відпо- відно до діючих місцевих норм. ОБЕРЕЖНО! Небезпека травмування. Рухомі деталі та деталі з гострими краями мо- жуть призвести до травм.

Встановлюючи шину та ланцюг, завжди вдягайте міцні робочі рукавиці.

Приділяйте особливу увагу складанню ши- ни і ланцюга, щоб не знизити рівень безпе- ки та ефективності машини; у разі виник- нення сумнівів звертайтеся до крамниці. ПРИМІТКА Машина постачається з де- монтованими шиною і ланцюгом і порожніми баками для суміші і для мастила. Перед складанням переконайтеся, що гальмо ланцюга не натиснуто. Гальмо ланцюга звіль- няється, якщо ви потягнете ручний захист (01/3) у напрямку спускової скоби (01/4).

4.1 Складання напрямної шини та

пиляльного ланцюга (02-06)

1. Поверніть дві шестигранні гайки (02/1) за

допомогою комбінованого гайкового клю- ча. Зніміть захист ланцюгового колеса (02/2) разом з шестигранними гайками (02 / a).

2. Зніміть пластикові розпірки (02/3); вони

призначені виключно для транспортування упакованої машини і більше не знадо-

3. Насадіть (03/a) гайку напрямної шини

(03/1) на стопорні гвинти (03/2). Посуньте (03/b) напрямну шину в напрямку корпусу

4. Встановіть пиляльний ланцюг (04/1) на зі-

рочку (04/2) і насадіть гайку напрямної ши- ни (04/3), дотримуючись напрямку руху. Встановіть (05/a) пиляльний ланцюг на ве- дену зірочку напрямної шини.

5. Знову поставте захист ланцюгового колеса

(06/1), затягніть обидві шестигранні гайки (06/2) так, щоб пиляльний ланцюг зали- шався натягнутим.

6. Відсувайте напрямну шину, доки пиляль-

ний ланцюг не буде належним чином на- тягнутий (Перевірка натягу ланцюга (06, 08)).

7. Затягніть шестигранні гайки (06/2).

5 ВВЕДЕННЯ В ЕКСПЛУАТАЦІЮ

УВАГА! Небезпека пошкодження облад- нання. Застосування тільки бензину пошко- джує двигун і призводить до втрати гарантії.

Використовуйте тільки якісний бензин і мастило, це дозволить зберегти експлуа- таційні характеристики і забезпечити дов- гий термін служби механічних органів. ПРИМІТКА Неетилований бензин утво- рює осад у разі зберігання понад 2 місяці. Ви- користовуйте завжди свіжий бензин! Ця машина обладнана двотактним двигуном, що вимагає суміші з бензину і мастила. Відповідне мастило Використовуйте тільки високоякісне синтетич- не мастило для 2-тактних двигунів. Ваш про- давець має спеціалізовані мастила, розробле- ні для цього типу двигуна, здатні гарантувати підвищений захист. Відповідний бензин Використовуйте тільки неетильований бензин з мінімальним значенням октанового числа 90.UA 494 6646 | 6651 | 6656 Введення в експлуатацію

5.1.1 Змішування пального

НЕБЕЗПЕКА! Вибухо- і пожежонебезпе- ка. Бензин і суміш легкозаймисті!

Зберігайте бензин і суміш в спеціально призначених для цього каністрах, в надій- ному приміщенні, подалі від джерел тепла або відкритого полум'я.

Не залишайте контейнери в межах досяж- ності дітей.

Не паліть під час приготування суміші і на- магайтеся не вдихати пари бензину. УВАГА! Небезпека пошкодження двигуна. Чистий бензин може привести до пошкоджен- ня та повної відмови двигуна. В цьому разі ви- робнику не можуть бути заявлені будь-які пре- тензії по гарантії.

Завжди використовуйте двигун з бензо- масляною сумішшю в установленому кое- фіцієнті змішування. ПРИМІТКА Суміш схильна до старіння. Не готуйте надмірну кількість суміші, щоб уникнути утворення осаду. ПРИМІТКА Періодично очищайте ємно- сті бензину і суміші, видаляючи можливий

У разі недостатньої суміші збільшується не- безпека передчасної корозії колби через пога- ну суміш. Гарантія анулюється у разі недотри- мання інструкції зі змішування палива тощо цього посібника. Нижче наведено таблицю правильним коефі- цієнтом змішування з прикладами. Співвідношення

1. Налийте в спеціальну каністру приблизно

3. Додайте бензин, що залишився.

4. Закрийте пробку і сильно струсніть.

5.2 Мастило для ланцюга

УВАГА! Небезпека пошкодження облад- нання. Використання відпрацьованого масла для змащення ланцюга, яке містить механічні домішки, призводить до передчасного зносу направляючої шини та ланцюга. У разі викори- стання відпрацьованого масла гарантійні зо- бов'язання виробника втрачають силу.

Забороняється використовувати відпра- цьоване масло, для змащення ланцюга дозволяється використання тільки біороз- кладного масла. УВАГА! Небезпека заподіяння шкоди на- вколишньому середовищу. Використання мі- нерального масла для змащення ланцюга за- подіює серйозну шкоду навколишньому се-

Забороняється використовувати мінераль- не масло, для змащення ланцюга дозволя- ється використання тільки біорозкладного

Не використовуйте мастило, що містить до- мішки, щоб не засмітити фільтр бака і не зав- дати масляному насосу незворотних пошко-

Важливо використовувати мастило високої якості, щоб добре змастити деталі пильного а- парату; відпрацьоване мастило або мастило поганої якості знижують ефективність мастила і скорочують термін служби пиляльного лан- цюга і напрямної шини. Завжди рекомендується повністю наповнюва- ти масляний бак (за допомогою лійки) щоразу під час заливання палива; оскільки об’єм бака для мастила розрахована таким чином, щоб пальне витратилося раніше, ніж мастило, це дозволяє уникати використання машини без

5.3 Заливання пального ( 07)

НЕБЕЗПЕКА! Вибухо- і пожежонебезпе- ка. Витік бензо-повітряної суміші призводить до виникнення вибухонебезпечної атмосфери. Займання, вибух і пожежа можуть виникнути в результаті неправильного поводження з пали- вом та призвести до серйозних травм і навіть

Не паліть під час поводження з бензином.

Працюйте з паливом лише на відкритому повітрі, а не в приміщенні.

Обов'язково дотримуйтеся перелічених нижче норм поведінки. Заливання пального

1. Вимкніть двигун і зніміть захисну кришку

над пиляльним ланцюгом.2500160_a 495 Експлуатація

2. Очистіть кришку бака (07/1) та ділянку

навколо неї, щоб в бак не потрапив бруд.

3. Акуратно закрутіть кришку бака (07/1), щоб

в ньому сформувалося тиск.

4. Залийте пальне за допомогою воронки.

5. Одягніть на бак кришку бака та затягніть

6. Очистіть підлогу та пристрій від розлитого

7. Запускайте пристрій тільки після випарову-

вання пари палива. Заливання ланцюгового мастила

1. Вимкніть двигун і зніміть захисну кришку

над пиляльним ланцюгом.

2. Очистіть кришку масляного бака (07/2) та

ділянку навколо неї, щоб при заправлянні в бак не потрапив бруд.

3. Відкрутіть пробку масляного бака (07/2).

4. Залийте ланцюгове мастило за допомогою

5. Одягніть на бак кришку масляного бака та

6. Очистіть підлогу та пристрій від розлитого

ланцюгового мастила.

5.4 Перевірка натягу ланцюга (06, 08)

НЕБЕЗПЕКА! Ризик смерті або тяжких травм. Ризик смерті або серйозних травм че- рез невимкнений двигун.

Всі операції виконуються з вимкненим дви-

Натяг налаштовано правильно, якщо під час піднімання пиляльного ланцюга посередині напрямної шини елементи не випадають з на- прямної (08/1), але пиляльний ланцюг все ще може обертатися. Натяг пиляльного ланцюга

1. Ослабте шестигранні гайки (06/2) захисту

ланцюгового колеса (06/1) за допомогою наявного комбінованого гайкового ключа так, щоб пиляльний ланцюг все ще можна було натягнути.

2. Відсувайте напрямну шину, доки пиляль-

ний ланцюг не буде належним чином на-

3. Затягніть шестигранні гайки (06/2).

5.5 Перевірка гальма ланцюга (09)

ПОПЕРЕДЖЕННЯ! Ризик смерті або серйозних травм через несправне гальмо ланцюга. Якщо гальмо ланцюга не працює, це може призвести до серйозних травм і навіть смерті оператора, наприклад, у разі віддачі працюючого пиляльного ланцюга.

Перевіряйте гальмо ланцюга перед почат- ком роботи.

Не вмикайте електропилку, якщо гальмо ланцюга несправне. В цьому випадку від- правте пиляльний ланцюг на перевірку в майстерню з обслуговування клієнтів. Пристрій оснащено системою екстреного галь- мування (гальма ланцюга). Гальмо ланцюга — це пристрій, призначений для негайної зупинки руху пиляльного ланцю- га в разі зворотного віддачі. Зазвичай гальмо ланцюга активується автоматично інерцією. Цим гальмом також можна керувати вручну.

1. Запустіть двигун, міцно утримуючи при-

стрій за обидві ручки.

2. Натисніть кнопку блокування захисту

(01/8) і важіль газу (01/7), щоб запустити рух ланцюга, потім натисніть (09/a) на руч- ному захисті (09/1) тильною стороною до- лоні; пиляльний ланцюг повинен негайно зупинитися.

3. Якщо пиляльний ланцюг зупиниться, не-

гайно відпустіть кнопку блокування захисту і важіль газу.

5. Щоб ослабити гальмо ланцюга, переведіть

ручний захист назад (09). 6 ЕКСПЛУАТАЦІЯ

Дотримуйтесь національних положень, що регламентують допустимий час роботи.

Обхопіть задню ручку правою, а дугову ручку лівою рукою, і утримуйте пристрій.

Не відпускайте ручки, поки працює двигун.

Заборонено використовувати ланцюгову

у разі поганого самопочуття,

якщо знаходитесь під впливом алкого- лю, медикаментів або наркотиків.UA 496 6646 | 6651 | 6656 Експлуатація

6.1 Увімкнення/вимкнення двигуна

ПОПЕРЕДЖЕННЯ! Вибухо- і пожежоне- безпека. Витік бензо-повітряної суміші призво- дить до виникнення вибухонебезпечної атмос- фери. Займання, вибух і пожежа можуть ви- никнути в результаті неправильного пово- дження з пальним та призвести до серйозних травм і навіть смерті.

запустіть двигун на відстані не менше 3 метрів від місця виконання заправку.

6.1.1 Запуск двигуна (10, 11)

ОБЕРЕЖНО! Небезпека травмування тросом стартера. Через швидкий зворотний хід троса стартера рука занадто швидко втягу- ється в двигун. Це може привести до ударів і розтягнень.

У жодному разі не намотуйте пусковий трос на руку. УВАГА! Небезпека пошкодження облад- нання. Якщо трос стартера сильно затягну- тий, це може привести до пошкодження.

Не волочіть його вздовж краю отвору на- прямної троса і відпускайте ручку поступо- во, щоб її повернення на місце не було не- контрольованим. УВАГА! Небезпека пошкодження облад- нання. Якщо двигун працює на високій швид- кості і з увімкненим гальмом ланцюга, муфта може перегрітися.

Уникайте запуску двигуна на високій швид- кості з увімкненим гальмом ланцюга. Холодний пуск Холодний пуск — це пуск двигуна, коли він ви- мкнений протягом як мінімум 15хвилин або після дозаправки паливом.

1. Припаркуйте пристрій на рівній поверхні,

утримуйте передню спускову скобу і при- тисніть пристрій вниз. За потреби насту- піть на задню спускову скобу носком ноги.

2. Активуйте гальмо ланцюга, перемістивши

ручний захист вперед.

3. Зніміть захисну кришку з пиляльного лан-

4. Натисніть (10/a) підшипник насоса підкачки

5. Натисніть кнопку декомпресії (11/1). Кла-

пан зниження тиску відкривається, і необ- хідне тягове зусилля на рукоятці стартера зменшується. Кнопка декомпресії автома- тично повертається у вихідне положення відразу після запуску двигуна.

6. Поверніть ручку дроселя (11/2) проти го-

динникової стрілки до упору (як зазначено на ланцюговій пилі).

7. Рукою тягніть вгору (11/a) ручку стартера

(11/3), поки не відчуєте опір.

8. Не відпускайте ручку стартера, тягніть її

кілька разів, доки двигун не запуститься вперше. Потім поверніть ручку дроселя (11/2) за годинниковою стрілкою до упору (як зазначено на ланцюговій пилі).

9. Поверніть ручку стартера (11/3) кілька ра-

зів, доки двигун не запуститься знову.

10. Щойно двигун запуститься, швидко натис-

ніть кнопку блокування захисту (11/4) і ва- жіль газу (11/5). У результаті дросельна заслінка карбюратора звільниться з забло- кованого положення.

11. Залиште пристрій працювати на холосто-

му ходу приблизно на хвилину.

12. Відпустіть гальмо ланцюга, перемістивши

ручний захист назад. Гарячий пуск Якщо двигун запущено тільки на короткий час, процес пуску можна виконати тільки натискан- ням підшипника насоса підкачки та кнопки де- компресії, не повертаючи ручку дросельної за-

6.1.2 Вимкнення двигуна (12)

1. Негайно відпустіть кнопку блокування за-

хисту (12/1) і важіль газу (12/2).

2. Впродовж кількох секунд двигун має пра-

цювати на холостому ходу.

3. Натисніть (12/a) клавішу кулісного типу

(12/3) в положенні «STOP».

6.2 Після завершення робіт

ПОПЕРЕДЖЕННЯ! Небезпека травму- вання через різання. Гострі ланки пиляльно- го ланцюга можуть призвести до отримання рі-

Носіть захисні рукавиці.2500160_a 497 Робоча поведінка та спосіб роботи ПОПЕРЕДЖЕННЯ! Пожежонебезпека. Нагріта машина може запалити обрізки (на- приклад, тирсу, ганчір'я або листя).

Дайте двигуну охолонути перед перемі- щенням машини в будь-яке приміщення.

Для зниження пожежонебезпеки очистіть машину від тирси, залишків гілок, листя а- бо надлишку мастила.

Не залишайте контейнери з відходами рі- зання в приміщенні.

1. Вимкніть двигун (Вимкнення двигуна (12)).

2. Дайте пристрою охолонути.

3. Почистіть ланцюг від тирси і мастила.

4. Якщо бруд стійкий, зніміть пиляльний лан-

цюг і на кілька годин занурте його у єм- ність зі спеціальним миючим засобом. Сполосніть його чистою водою і перед складанням обробіть спреєм відповідний антикорозійний склад, а потім знову вста- новіть його на пристрій.

5. Перед очищенням пристрою зніміть захис-

ну кришку над пиляльним ланцюгом.

6.3 Перемикання між нормальним/літнім і

зимовим режимами (29) Щоб за низьких температур навколишнього середовища (нижче 5°C) уникнути обледенін- ня карбюратора, можна підігрівати повітря, яке всмоктується; для цього потрібно перевести заслінку в положення зимового режиму робо- ти. Знявши кожух, можна дістати викруткою безпосередньо до кришки повітряного філь-

УВАГА! Небезпека пошкодження двигу- на внаслідок перегрівання. Якщо ланцюгова пила експлуатується за температури понад 5 °C, а елемент заслінки знаходиться в зимово- му положенні, може статися перегрів.

Перед експлуатацією перевірте темпера- туру навколишнього середовища і за по- треби відрегулюйте положення елемента

1. Зніміть кришку повітряного фільтра (див.

pозділ 8.1 "Монтаж/демонтаж кришки по- вітряного фільтра (20)", сторінка500).

2. Вручну зніміть (29/a) елемент заслінки

3. Поверніть елемент заслінки вертикально

(29/b) і вставте знову (29/c):

Вище 5 °C, тобто звичайний/літній ре- жим: Вирівняйте вікно елемента за- слінки з символом сонця (29/2).

Нижче 5 °C, тобто зимовий режим: Ви- рівняйте вікно елемента заслінки з символом сніжинки (29/3).

4. Встановіть кришку повітряного фільтра

(див. pозділ 8.1 "Монтаж/демонтаж криш- ки повітряного фільтра (20)", сторін- ка500). 7 РОБОЧА ПОВЕДІНКА ТА СПОСІБ

НЕБЕЗПЕКА! Небезпека для життя че- рез недостатність професійних знань! Не- достатні професійні знання можуть призвести до важких травм і навіть смерті!

Вирубку лісу й обрізку гілок можна доруча- ти тільки обізнаним і досвідченим людям. НЕБЕЗПЕКА! Робоча поведінка та спо- сіб роботи. Рухомий пиляльний ланцюг роз- виває величезні сили, які можуть привести до раптового неконтрольованого розриву та від- кидання ланцюгової пили.

Завжди тримайте ланцюгову пилу обома руками — лівою рукою за передню спуско- ву скобу, а правою рукою — за задню. Не- залежно від того, чи є ви лівшею або прав-

НЕБЕЗПЕКА! Небезпека для життя че- рез віддачу! Віддача пристрою може призве- сти до серйозних травм оператора.

Обов'язково дотримуйтеся наведених за- ходів, щоб уникнути віддачі! ОБЕРЕЖНО! Небезпека для здоров'я під час вдихання небезпечних речовин! Вдихання пари мастила, вихлопних газів і тир- си може привести до несприятливих наслідків для здоров'я.

Завжди носіть зазначені засоби індивіду- ального захисту. ОБЕРЕЖНО! Небезпека травмування під час блокування ланцюгової пили. Вий- мання заблокованого в підпилі різального при- стосування, тобто пиляльного ланцюга / на-UA 498 6646 | 6651 | 6656 Робоча поведінка та спосіб роботи прямної шини, під час роботи двигуна може привести до травми та пошкодження облад-

Зупиніть двигун і підтягніть підпил (напри- клад, за допомогою підйомника) або вико- найте компенсаційний пропил за допомо- гою другої ланцюгової пили або різального пристосування. Негайно зніміть затиснуте різальне пристосування, коли розріз від-

Дотримуйтесь інструкцій та процедур, на- ведених у наступних розділах, щоб уникну- ти заклинювання або блокування ланцю- гової пили. ПРИМІТКА Сільськогосподарські галузе- ві страхові об'єднання регулярно пропонують курси по роботі з ланцюговими пилами і ви- рубки лісу.

7.1 Використання зубчатого упору (13)

1. Протягніть зубчатий упор (13/1) через

стовбур і виконайте (13/a) рух пиляльного ланцюга так, щоб пиляльний ланцюг врі- зався в деревину.

2. Повторіть процедуру кілька разів і встано-

віть (13/b) точку кріплення зубчатого упо-

7.2 Звалювання дерева (14, 15)

НЕБЕЗПЕКА! Небезпека для життя че- рез падіння дерева! Якщо відхід неможливий через падіння дерева, це може призвести до важких травм і навіть смерті!

Починайте вирубку, тільки якщо є можли- вість безперешкодного відходу від звалю- ваного дерева. НЕБЕЗПЕКА! Небезпека для життя че- рез неконтрольоване падіння дерева! Не- контрольоване падіння дерев може призвести до важких травм і навіть смерті!

Щоб гарантувати контрольоване падіння дерева, між підпилом і валочним пропи- лом залиште недопил, що має дорівнюва- ти приблизно 1/10 діаметра стовбура.

Не проводьте вирубку під час вітру. ПРИМІТКА Дозволяється використову- вати лише клини з дерева, пластмаси або а-

Перш ніж почати вирубку, необхідно виконати такі роботи:

Переконайтеся, що в небезпечній зоні не- має інших осіб, тварин або предметів.

Безпечна відстань між іншими робочими місцями або предметами має становити не менше 2 ½ довжини дерева.

Звертайте увагу на лінії постачання і чужу власність. За необхідності сповістіть енер- гопостачальне підприємство або власни-

Оцініть напрямок падіння дерева. Вирішальне значення для напрямку падін- ня дерева мають:

природний нахил дерева,

зростання гілок з одного боку,

розташування на рівнині або схилі;

асиметричне зростання, пошкодження

напрямок і швидкість вітру;

снігове навантаження.

У разі розташування на схилі працюйте ви- ще звалюваного дерева.

Переконайтеся, що у вибраній зоні відходу немає перешкод. Зона відходу має розта- шовуватися приблизно під кутом 45° за ді- агоналлю в напрямку, протилежному на- прямку валки (14).

Стовбур має бути очищений від чагарни- ків, гілок і сторонніх предметів (наприклад, бруду, каменів, кори, що відшаровується, цвяхів, скоб, дроту тощо). Щоб звалити дерево, необхідно виконати два підпила і один валочний пропил.

1. Під час вирубування та розпилювання на-

дійно затисніть зубчату підпору у дерево, що розпилюють.

2. Спочатку виконайте підпил (15/c) горизон-

тально, потім навскоси зверху під кутом не менше 45°. Це дозволить уникнути затис- кання ланцюгової пили під час виконання другого підпилу. Підпилювання має бути якомога ближчим до землі та знаходитися в необхідному напрямі звалювання (15/e). Глибина підпилювання має становити при- близно 1/4 діаметра стовбура.

3. Зробіть валочний пропил (15/d) навпроти

підпилу точно горизонтально. Валочні про- пили необхідно робити на 3-5 см вище го- ризонтального підпилу.2500160_a 499 Робоча поведінка та спосіб роботи

4. Глибина валочного пропилу (15/d) повинна

бути такою, щоб між підпилом (15/c) і ва- лочним пропилюванням (15/d) залишився недопил (15/f) не менше 1/10 діаметра стовбура. Цей недопил запобігає обертан- ню і падінню дерева в неправильному на- прямку. Під час наближення валочного пропилу (15/d) до недопилу (15/f) дерево має почати падати. Якщо дерево падає під час розпилювання:

Якщо дерево падає в неправильному напрямку чи відхиляється назад і зати- скає ланцюгову пилу, припиніть пиля- ти. Для розтискання пропилу і перене- сення дерева в потрібний напрямок вбийте в необхідну лінію падіння клин.

Негайно виведіть ланцюгову пилу з пропилу, вимкніть і відкладіть її.

Відійдіть у зону відходу.

Стежте за падаючими гілками.

5. Якщо дерево продовжує стояти, вбивши

клини в валочний пропил, зробіть контро- льоване звалювання.

6. Після завершення розпилювальних робіт

негайно зніміть захисні навушники і стежте за сигналами або попереджувальними го- лосовими командами.

7.3 Обрізання гілок (16)

Під час цих робіт необхідно дотримувати таких

Обіпріть ланцюгову пилу до стовбура і від- пиляйте (16/a) доступні гілки одну за од- ною прямо зі стовбура. Працюйте на схи- лах знизу вгору.

Великі, спрямовані вниз гілки, на які спира- ється дерево, поки залиште.

Дрібні гілки відпиляйте за один раз.

Стежте за напруженими гілками і розпи- люйте їх по одній внизу вгору, щоб запобіг- ти (16/b) затисканню ланцюгової пили.

Спочатку відпиляйте висячі гілки знизу, а потім вгорі (16/c).

Врізання, поздовжній пропил і пропил за схемою «серце» мають виконуватися тіль- ки досвідченими і обізнаними людьми.

7.4 Поперечне розпилювання дерева (17,

18, 19) Під час цих робіт необхідно дотримувати таких

При розташуванні на схилі завжди пра- цюйте вище стовбура дерева, оскільки він може скотитися вниз.

Ведіть ланцюгову пилу так, щоб у подов- женому діапазоні повороту пиляльного ланцюга не знаходилися частини тіла.

Прикріпіть ланцюгову пилу до стовбура:

Встановіть зубчату підпору безпосе- редньо поряд із кромкою зарубка і по- вертайте ланцюгову пилу відносно цієї

Ланцюгова пила може ковзати убік під час встановлення або відскакувати. Це залежить від дерева та стану пиляль- ного ланцюга. Завжди міцно тримайте ланцюгову пилу.

У кінці розрізу ланцюгова пила повертаєть- ся під власною вагою, тому що вона біль- ше не утримується в розрізі. Контролюйте її і не придавлюйте, щоб пиляльний лан- цюг не торкався землі.

Після завершення розпилу дочекайтеся зупинки пиляльного ланцюга, перш ніж зні- мати ланцюгову пилу.

Завжди вимикайте двигун ланцюгової пи- ли, перш ніж переходити до наступного де-

Загальна довжина стовбура дерева спираєть- ся рівномірно:

Розпилюйте стовбур зверху і не врізайтеся в землю (17/a). Стовбур дерева спирається одним кінцем:

Щоб уникнути затискання ланцюгової пили і розщеплення дерева, спочатку підпиляй- те (18/a) стовбур знизу на 1/3 діаметра стовбура, потім підпиляйте (18/b) зверху паралельно до нижнього підпилу. Стовбур дерева спирається обома кінцями: Щоб уникнути затискання ланцюгової пили і розщеплення дерева, спочатку підпиляйте (19/ a) стовбур зверху на 1/3 діаметра стовбура, потім підпиляйте (19/b) знизу паралельно до верхнього підпилу.UA 500 6646 | 6651 | 6656 Технічне обслуговування та догляд

7.5 Поперечне розпилювання

пиломатеріалів Під час цих робіт необхідно дотримувати таких

Використовуйте безпечну та стійку опору для розпилювання (козли, клини, бруси).

Стежте за стійким положенням і рівномір- ним розподілом маси тіла.

Круглі пиломатеріали закріпіть, щоб уник- нути прокручування.

Приставляйте пилку до оброблюваного матеріалу тільки з працюючим пиляльним ланцюгом. Ніколи не вмикайте електро- пилку з уже приставленим до матеріалу

Не утримуйте пиломатеріал ногою і не просіть потримати його іншу людину. 8 ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ ТА

НЕБЕЗПЕКА! Загроза життю через не- належне обслуговування. Обслуговування некваліфікованими особами, а також викори- стання недозволених запасних частин можуть привести до серйозних травм і навіть до смер- ті під час роботи.

Не знімайте запобіжні пристосування і не виводьте їх з ладу.

Використовуйте тільки дозволені оригі- нальні запасні частини.

Переконайтеся, що пристрій знаходиться в робочому і чистому стані шляхом регуляр- ного і належного обслуговування. НЕБЕЗПЕКА! Ризик смерті або тяжких травм. Ризик смерті або серйозних травм че- рез невимкнений двигун.

Всі операції виконуються з вимкненим дви-

ОБЕРЕЖНО! Небезпека травмування. Рухомі деталі та деталі з гострими краями мо- жуть призвести до травм.

Завжди носіть захисні рукавиці під час тех- нічного і сервісного обслуговування та

Правильне техобслуговування є головним для збереження первісних експлуатацій- них характеристик і надійності під час ро- боти машини.

Слідкуйте за тим, щоб гайки і гвинти були затягнуті, це позначатиме, що машина безпечна під час роботи.

У жодному разі не використовуйте при- стрій зі зношеними або пошкодженими ча- стинами. Пошкоджені деталі слід завжди замінювати, їх не можна ремонтувати. Перед проведенням робіт з технічного обслу-

Зупиніть двигун і дозвольте йому охолону-

Вийміть свічку запалювання.

Під час роботи з пиляльним ланцюгом на- дягайте захисні рукавички.

Надягайте захисну кришку, за винятком випадків, коли працюєте безпосередньо з напрямною шиною або з пиляльним лан-

Не розливайте в навколишньому середо- вищі мастило, бензин та інші забруднюючі

8.1 Монтаж/демонтаж кришки повітряного

фільтра (20) Демонтаж кришки повітряного фільтра

1. За допомогою викрутки викрутіть кріпильні

гвинти (20/1) на кришці повітряного філь- тра (20/2).

2. Зніміть (20/а) кришку повітряного фільтра з

Монтаж кришки повітряного фільтра

1. Поставте (20/а) кришку повітряного філь-

2. Затягніть кріпильні гвинти (20/1) на кришці

повітряного фільтра.

8.2 Очищення повітряного фільтра (21)

УВАГА! Небезпека через забруднення, несправності або відсутність повітряного фільтра. Двигун пристрою схильний до непо- правних пошкоджень у разі забруднення, не- справності або відсутності повітряного філь-

Очищення повітряного фільтра дуже важ- ливе для гарної роботи і тривалого термі- ну служби пристрою. Не працюйте без по-2500160_a 501 Технічне обслуговування та догляд вітряного фільтра або з пошкодженим по- вітряним фільтром, це завдасть двигуну

Очищення виконується через кожні 15 го- дин роботи.

Фільтрувальний елемент не можна прати і його необхідно завжди замінювати, щойно він стає занадто забруднений або пошко-

Демонтаж повітряного фільтра

1. Зупиніть двигун і дозвольте йому охолону-

2. Зніміть кришку повітряного фільтра (див.

pозділ 8.1 "Монтаж/демонтаж кришки по- вітряного фільтра (20)", сторінка500).

3. Ослабте гайку-баранчик (21/1).

4. Потягніть вгору (21/a) повітряний фільтр

5. Закрийте впускний отвір (21/3) чистою тка-

ниною. Це допоможе уникнути потраплян- ня частинок бруду в камеру карбюратора. Почистіть повітряний фільтр

1. Очистіть фільтр пензлем або тонкою щіт-

кою, якщо необхідно, акуратно продуйте стисненим повітря зсередини назовні. Монтаж повітряного фільтра

1. Вставте (21/b) повітряний фільтр (21/2) у

впускний отвір (21/3).

2. Затягніть повітряний фільтр за допомогою

8.3 Перевірка/заміна свічки запалювання

(22, 23) У разі пошкодження ізоляції, сильного зносу е- лектродів або сильного забруднення електро- дів мастилом, слід замінити свічку запалюван-

1. Зупиніть двигун і дозвольте йому охолону-

2. Зніміть кришку повітряного фільтра (див.

pозділ 8.1 "Монтаж/демонтаж кришки по- вітряного фільтра (20)", сторінка500).

3. Зніміть наконечник свічки запалювання

(22/1). Перевірка відстані між електродами (23)

1. Вийміть свічку запалювання (22/2) за допо-

могою наявного комбінованого гайкового

2. Очистіть (23/1) електрод щіткою.

3. Виміряйте (23/2) відстань. Відстань має

становити 0,6-0,7мм. Заміна свічки запалювання

1. Вийміть свічку запалювання (22/2) за допо-

могою наявного комбінованого гайкового

2. Укрутіть нову свічку запалювання до кла-

3. Встановіть ковпачок свічки запалювання

на свічку запалювання.

8.4 Напрямна шина (25, 27)

Щоб запобігти асиметричному зносу, напрям- ну шину слід регулярно міняти. Необхідно виконувати такі роботи з технічного обслуговування:

Змащення підшипника зірочки напрямної шини (27).

Очищення гайки напрямної шини за допо- могою скребка (не входить в комплект по- ставки) (25).

Очищення отворів для змащення.

Плоским напилком видаляти задирки з бо- ків і вирівнювати можливу невідповідність рівнів між напрямними. Слід замінити напрямну шину, якщо:

глибина виїмки менша за висоту ланок (які ніколи не повинні торкатися дна);

внутрішня стінка напрямної зношена на- стільки, що ланцюг нахиляється вбік.

8.5 Натягання пиляльного ланцюга (24)

НЕБЕЗПЕКА! Небезпека для життя че- рез віддачу! Неправильно заточений пиляль- ний ланцюг збільшує ризик віддачі і, таким чи- ном, ризик смертельних травм.

Правильно заточуйте пиляльний ланцюг, щоб зменшити ризик віддачі. ПРИМІТКА Недосвідченим користува- чам ланцюгових пилок рекомендуємо віддати пиляльний ланцюг для заточування у сервісну

З міркувань безпеки та ефективності роботи дуже важливо, щоб пиляльний ланцюг був до- бре заточений. Необхідно виконувати заточення, коли:

вид тирси нагадує пил;UA 502 6646 | 6651 | 6656 Технічне обслуговування та догляд

для пиляння потрібно докладати значні зу-

збільшується вібрація.

збільшується витрата палива. Якщо виконання заточування доручається спеціалізованому центру, його виконають на спеціальному обладнанні, що забезпечить мі- німальний зріз матеріалу і рівномірне заточен- ня всіх різальних кромок. Самостійно заточити пиляльний ланцюг мож- на за допомогою спеціального круглого напил- ка, діаметр якого підбирають із урахуванням параметрів ланцюга (Таблиця обслуговування ланцюга). Щоб заточити ланцюг без пошко- дження зубців, потрібна наявність певного досвіду та навичок. Для заточення пиляльного ланцюга:

1. Вимкніть двигун, звільніть гальмо ланцюга

і міцно заблокуйте напрямну шину з вста- новленим пиляльним ланцюгом за допо- могою належного затискного пристосуван- ня, переконавшись в тому, що пиляльний ланцюг рухається вільно.

2. Натягніть пиляльний ланцюг, якщо він

3. Встановіть напилок на спеціальну напрям-

ну, потім вставте напилок в западину зуб- ця, підтримуючи постійний нахил за профі- лем ріжучої кромки.

4. Прикладіть напилок кілька разів виключно

спереду і повторіть цю дію на всіх різаль- них кромках у тому ж напрямку (праві або

5. Поміняйте розташування напрямної шини

в затискному пристосуванні на протилежне і повторіть цю дію на інших різальних

6. Перевірте, що зубець-обмежувач не висту-

пає за край приладу, що використовується для перевірки, обробіть можливий виступ плоским напилком, закругливши профіль.

7. Після заточення видаліть всі сліди оброб-

ки і пил напилком і змастіть пиляльний ланцюг у мастильній ванні. Слід замінити ланцюг, коли:

Довжина ріжучої кромки знижується до 5 мм або менше;

За наявності: не перевищуйте позначку на зубцях різальних ланок;

8.6 Перевірка системи змащення ланцюга

(26) У жодному разі не використовуйте пристрій без достатньої кількості ланцюгового мастила. Інакше термін служби пристрою скоротиться. Тому перед запуском перевіряйте рівень мастила в масляному баку та подачу мастила.

1. Запустіть пристрій.

2. Тримайте робочий пиляльний ланцюг при-

близно на 15см над пнем або підходящою

У разі достатньої кількості змазки на пні утво- рюється легка масляна плівка (26/1).

8.7 Встановлення системи змащення

ланцюга (28) НЕБЕЗПЕКА! Ризик смерті або тяжких травм. Ризик смерті або серйозних травм че- рез невимкнений двигун.

Всі операції виконуються з вимкненим дви-

Витрата масла регулюється за допомогою ре- гулювального гвинта. Регулювальний гвинт знаходиться в нижній частині пристрою (28/1). Використовуйте невелику викрутку для регу- лювання витрати:

за годинниковою стрілкою для меншої ви-

Проти годинникової стрілки для більшої

Регулярно перевіряйте, чи достатньо мастила в масляному баку.

8.8 Переконайтеся, що пиляльний ланцюг

зупиняється на холостому ходу ПОПЕРЕДЖЕННЯ! Небезпека, пов'яза- на з рухомим пиляльним ланцюгом. Рухо- мий пиляльний ланцюг може привести до не- безпечних для життя травм під час роботи на холостому ходу.

У жодному разі не працюйте з ланцюговою пилою, коли пиляльний ланцюг працює на холостому ходу.

Перед кожним використанням перевіряй- те, чи зупинився пиляльний ланцюг, коли двигун працює на холостому ходу.

1. Запустіть двигун і дайте йому попрацюва-

ти на холостому ході.

2. Переконайтеся, що пиляльний ланцюг не-

рухомий.2500160_a 503 Технічне обслуговування та догляд

3. Якщо пиляльний ланцюг переміщається,

можуть виникнути такі помилки:

Занадто висока частота обертання на холостому ходу (Встановлення частоти обертання на холостому ходу на кар-

Несправність, забруднення або непра- вильне встановлення муфти. Зверніть- ся до сервісного центру компанії AL- KO.

8.9 Встановлення частоти обертання на

холостому ходу на карбюраторі Частота обертання на холостому ходу вказана в технічних характеристиках (Технічні характе- ристики). Її можна налаштувати за допомогою

Якщо частота обертання на холостому ходу задана правильно, двигун буде працювати, і пиляльний ланцюг не буде рухатися. Залежно від місця використання (гори, низини) потрібне коригування холостого ходу за допомогою сто- порного гвинта «Т». ПРИМІТКА Регулювальні гвинти для го- рючої суміші при холостому ході «L» і повного навантаження «H» може регулювати тільки сервісний центр AL-KO. Пиляльний ланцюг переміщаються без подачі газу: частота обертання на холостому ходу занадто

1. Трохи поверніть гвинт «T» (11/6) проти го-

динникової стрілки, доки пиляльний лан- цюг не перестане рухатися. Двигун завжди зупиняється, якщо газ не

частота обертання на холостому ходу занадто

1. Трохи поверніть гвинт холостого ходу

«T» (11/6) за годинниковою стрілкою, доки двигун не почне працювати плавно. Якщо оптимальне регулювання карбюратора шляхом обертання стопорного гвинта холосто- го ходу «T» неможливе, зверніться для опти- мального регулювання в сервісний центр AL- KO.

8.10 Таблиця обслуговування ланцюга

ПОПЕРЕДЖЕННЯ! Ризик отримання серйозних травм. Використання на ланцю- говій пилі несанкціонованої пиляльного лан- цюга або напрямної шини може привести до серйозних травм.

Використовуйте тільки санкціоновані пи- ляльні ланцюги і напрямні шини. У таблиці показані значення для різних типів

Тип ланцюга Діаметр на-

Кут голівки Кут підрізу Кут нахилу го- лівки (55°)

Поперечний кут 6646, 6651, 6656 21BPX056E 21BPX056X 4,8мм / 3/16" 30° 10° 60° 0,64мм / 0,025"UA 504 6646 | 6651 | 6656 Технічне обслуговування та догляд Тип ланцюга Діаметр на-

Кут голівки Кут підрізу Кут нахилу го- лівки (55°)

73LPX060E 73LPX060X 5,5мм / 7/32" 25° 10° 60° 0,64мм / 0,025" 73LPX068E 73LPX068X 5,5мм / 7/32" 25° 10° 60° 0,64мм / 0,025" 73LPX072E 73LPX072X 5,5мм / 7/32" 25° 10° 60° 0,64мм / 0,025" Розмір за глибиною Напилок

8.11 Графік технічного обслуговування

Наведені нижче роботи користувач може вико- нувати самостійно. Всі інші роботи можуть проводити тільки фахівці. Подальші вказівки стосуються нормальних умов експлуатації. За особливих умов, напри- клад при тривалому щоденному використанні пристрою, необхідно скоротити вказані інтер- вали обслуговування відповідним чином. Графік технічного обслуговування 1 раз

Перевірка холостого хо-

Повітряний фільтр Очищення X Заміна X2500160_a 505 Технічне обслуговування та догляд Графік технічного обслуговування 1 раз

Свічка запалювання Перевірка відстані між електродами, у разі по- треби коригування X X Заміна X X

Огляд і перевірка стану X Паливний бак, масля-

Очищення X X Гальмо ланцюга Перевірка працездатно-

Очищення, змащування

X X Змащування ланцюга Перевірка X X Пиляльний ланцюг Огляд та перевірка ста- ну, перевірка гостроти

Заточування X X Заміна, у разі потреби також заміна зірочки та змащування підшипни- ків зірочки

Напрямна шина Огляд і перевірка стану X Поверніть напрямну ши-

Змащування веденої зі-

Очищення ланцюгового пазу / масляного отвору XUA 506 6646 | 6651 | 6656 Усунення несправностей Графік технічного обслуговування 1 раз

Очищення захисної кришки з внутрішньої

Усі доступні гвинти (окрім регулювальних) Підтягування X X X Увесь пристрій Огляд і перевірка стану X Очищення (в тому числі впуск повітря, ребра о- холодження циліндра) X X X 9 УСУНЕННЯ НЕСПРАВНОСТЕЙ ОБЕРЕЖНО! Небезпека травмування. Рухомі деталі та деталі з гострими краями мо- жуть призвести до травм.

Завжди носіть захисні рукавиці під час тех- нічного і сервісного обслуговування та

ПРИМІТКА У разі виникнення пошко- джень, які не зазначені в цій таблиці, або по- шкоджень, з якими користувач не може впора- тися сам, слід звернутися до нашої служби

Несправність Причина Усунення Двигун не може бути запуще- но або негайно вимкнено. Неправильний процес Запустіть двигун, як описано в цьому посібнику з експлуатації. Забруднена свічка запалю- вання або неправильна від- стань між електродами Очистіть або замініть свічку запа-

Забруднений повітряний

Очистіть або замініть повітряний

Напрямна шина та пиляль- ний ланцюг нагріваються. Поява диму. Пиляльний ланцюг занадто натягнутий. Відпустіть натяг ланцюга. Масляний бак порожній. Долийте ланцюгове мастило. Масловипускний отвір і (а- бо) паз напрямної шини за-

Очистіть масловипускний отвір і (або) паз напрямної шини. Двигун працює, але пиляль- ний ланцюг не обертається. Пиляльний ланцюг занадто натягнутий. Відпустіть натяг ланцюга. Несправність приладу Зверніться до сервісного центру компанії AL-KO.2500160_a 507 Транспортування Несправність Причина Усунення Замість тирси викидається деревний пил. Ланцюгову пи- лу затиснуло деревиною. Пиляльний ланцюг зату-

Заточіть пиляльний ланцюг або зверніться в сервісний центр AL- KO. Нетипова вібрація приладу. Несправність приладу Зверніться до сервісного центру компанії AL-KO. 10 ТРАНСПОРТУВАННЯ ПОПЕРЕДЖЕННЯ! Ризик смерті або тяжких травм. Експлуатація електропилки під час транспортування може призвести до сер- йозних травм і навіть смерті.

Ніколи не переносіть та не транспортуйте ланцюгову пилу з працюючим пиляльним

Перед транспортуванням виконайте наве- дені нижче заходи: Перед транспортуванням виконайте наведені нижче заходи:

2. Дайте пристрою охолонути.

3. Почистіть ланцюг від тирси і мастила.

4. Потягніть захисну кришку над напрямною

Транспортуйте ланцюгову пилу тільки за дуго- ву ручку. Під час транспортування напрямна шина направлена вниз. У транспортних засобах: Зафіксуйте ланцю- гову пилу від перекидання, пошкодження і ви- току палива. 11 ЗБЕРІГАННЯ Після кожного використання ретельно очи- щайте пристрій і за потреби встановлюйте всі захисні кришки. Зберігайте пристрій у сухому місці, що закривається, недоступному для ді-

Якщо ви не маєте наміру використовувати пристрій протягом понад 2-3 місяців, слід ви- конати наступні роботи, щоб уникнути пошко-

1. Повністю спорожніть паливний та масля-

2. зняти пиляльний ланцюг і напрямну шину,

очистити їх і обробити антикорозійним

3. Зберігайте пристрій по можливості в сухо-

УВАГА! Небезпека пошкодження облад- нання. Засохле або загусле масло для зма- щення ланцюга при тривалому зберіганні при- зводить до пошкодження елементів автома- тичної системи змащування.

Перед тривалим зберіганням слід зливати масло з пристрою. 12 УТИЛІЗАЦІЯ

Використані бензин і моторне мастило не відносяться до побуто- вого сміття. Їх слід збирати і утилі- зувати окремо!

Перед утилізацією пристрою слід спорож- нити паливний бак і масляний бак двигуна!

Упаковка, прилад і приладдя виготовлені з придатних для переробки матеріалів і під- лягають відповідній утилізації. 13 ТЕХНІЧНІ ХАРАКТЕРИСТИКИ Ланцюгові пили Тип 6646 6651 6656 № замовлення 127523 127524 127525 Тип двигуна 2-тактний, з пові- тряним охоло-

2-тактний, з пові- тряним охоло-

2-тактний, з пові- тряним охоло-

Робочий об'єм двигуна 46,5см³ 50,9см³ 55,5см³UA 508 6646 | 6651 | 6656 Технічні характеристики Тип 6646 6651 6656 Максимальна потужність двигуна в кВт (згідно з ISO 7293) 2,0/9000 хв

Система легкого запуску Так / Насос під-

Частота обертання на холостому

Максимальна частота обертання 13000хв

Пальне Бензин неетило- ваний з октано- вим числом не менше 90 Бензин неетило- ваний з октано- вим числом не менше 90 Бензин неетило- ваний з октано- вим числом не менше 90 Коефіцієнт змішування 1:50 1:50 1:50 Об’єм паливного бака 510см

Об’єм масляного бака 290см

Число зубів 7T 7T 7T

Крок 0,325" / 8,255мм 0,325" / 8,255мм 0,325" / 3/8" 8,255 / 9,525мм Захист ланцюга Так / автоматич-

Вага ланцюгової пили з порожніми баками:

Вага з напрямною шиною та пи- ляльним ланцюгом макс 6,89кг макс 7,0кг макс 7,0кг для 0,325" макс 7,25кг для 3/8"

Вага без напрямної шини та пи- ляльного ланцюга 5,75кг 5,75кг 5,75кг Рівень звукового тиску LpA (DIN EN ISO 22868) 99,1дБ(A), K=3,0дБ(A) 100,8дБ(A), K=3,0дБ(A) 100,3дБ(A), K=3,0дБ(A) Рівень звукової потужності LwA (DIN EN ISO 22868) 112,4дБ(A), K=3,0дБ(A) 112,9дБ(A), K=3,0дБ(A) 113,2дБ(A), K=3,0дБ(A) Еквівалентне загальне значення коливань (DIN EN ISO 22867): Передня ручка (K = 1,5 м/с

1311г/кВтгод 925г/кВтгод 925г/кВтгод Ця величина CO

є результатом випробування основного двигуна, що представляє тип двигуна або сімейство в фіксованому циклі випробувань в лабораторних умовах, і не є явною або не- прямою гарантією продуктивності для конкретного двигуна.2500160_a 509 Технічні характеристики Ланцюгові пили і напрямні шини Ланцюгові пили Напрямні шини

73LPX 060E / 73LPX 060X 3/8" / 9,525мм 0,058" / 1,47мм 28,9м/с Д 168RN DK095 3/8" / 9,525мм 40см / 16" 38,8 11 168VXL HK095 38,9 11 73LPX 068E / 73LPX 068X 3/8" / 9,525мм 0,058" / 1,47мм 28,9м/с Д 188RN DK095 3/8" / 9,525мм 45см / 18" 46,3 11 188VXL HZ095 46,3 11 73LPX 072E / 73LPX 072X 3/8" / 9,525мм 0,058" / 1,47мм 28,9м/с Д 208RN DK095 3/8" / 9,525мм 50см / 20" 50,1 11 208VXL HK095 50 11UA 510 6646 | 6651 | 6656 Сервісне обслуговування 14 СЕРВІСНЕ ОБСЛУГОВУВАННЯ Якщо у вас є питання щодо гарантії, ремонту або запасних частин, зверніться в найближчий сервісний центр AL-KO. Адресу можна знайти в Інтернеті за посиланням: www.al-ko.com/service-contacts 15 ГАРАНТІЯ До закінчення строку давності рекламацій, установленого за законом, виробник усуває можливі дефекти матеріалу чи виробничий брак шляхом ремонту або заміни (на свій вибір). Строк дав- ності визначається законодавством країни, у якій прилад було куплено. Гарантія зберігається лише за таких умов:

Дотримуйтеся цього посібника з експлуата-

Використання приладу за призначенням

Використання оригінальних запчастин Гарантія анулюється за таких умов:

Самовільна зміна технічних характеристик

Використання не за призначенням Гарантія не поширюється на:

Пошкодження лакофарбового покриття, спричинене звичайним зношуванням

частини, що зношуються, позначені у відомості запасних частин рамкою; xxxxxx (x)

Двигуни внутрішнього згоряння (діє гарантія виробника двигуна) Відлік гарантійного терміну розпочинається з дати придбання виробу першим кінцевим спожива- чем. Дата придбання вказана в чеку. У разі виникнення гарантійного випадку зверніться з цією заявою та оригіналом квитанції, що підтверджує покупку, до свого дилера або в найближчу авто- ризовану сервісну службу. Це гарантійне зобов’язання не змінює встановлені законом претензії покупця до продавця.2500160_a 511 Orijinal işletim talimatının çevirisi ORİJİNAL İŞLETİM TALİMATININ ÇEVİRİSİ İçindekiler 1 İşletim kılavuzu hakkında......................... 512
