Typ výrobku	Motorová pila
Značka	AL-KO
Model	Solo 6656
Kategorie	Pila
Hmotnost (s vodicí lištou a řetězem)	přibližně 7,0 až 7,25 kg podle vybavení
Napájení	Dvoudobý motor, směs benzín/olej 50:1
Objem válce	55,5 cm³
Maximální výkon	2,4 kW při 9000 ot/min
Objem palivové nádrže	510 cm³
Objem nádrže na olej řetězu	290 cm³
Dostupná délka vodicí lišty	33 cm / 38 cm / 40 cm / 45 cm / 50 cm
Rozteč řetězu	0,325" (8,255 mm) nebo 3/8" (9,525 mm)
Volnoběžné otáčky	3000 ± 400 ot/min
Maximální otáčky	13000 ot/min
Hladina akustického tlaku LpA	100,3 dB(A)
Hladina akustického výkonu LwA	113,2 dB(A)
Vibrace přední rukojeti	4,43 m/s²
Vibrace zadní rukojeti	4,38 m/s²
Bezpečnost	Brzda řetězu, přední chránič ruky, bezpečnostní blokovací spínač
Hlavní funkce	Řezání dřeva, kácení, odvětvování, zkracování kmenů
Běžná údržba	Čištění vzduchového filtru každých 15 hodin, kontrola svíčky, broušení řetězu
Náhradní díly	Vodicí lišta, řetěz, svíčka, vzduchový filtr, pastorek
Záruka	Zákonná záruka na vady, doba trvání podle země

Často kladené otázky - Solo 6656 AL-KO

Jaký typ paliva používat pro Solo 6656?

Používejte směs bezolovnatého benzínu (oktanové číslo ≥ 90 ROZ) a vysoce kvalitního syntetického oleje pro dvoudobé motory v poměru 50:1 (5 l benzínu + 100 ml oleje).

Jak nastartovat studený motor?

Položte přístroj na zem, aktivujte brzdu řetězu, stiskněte primer 3-4krát, otevřete dekompresní ventil, zavřete sytič, poté táhněte za startovací rukojeť, dokud motor nenaskočí, poté otevřete sytič a znovu táhněte. Po nastartování uvolněte sytič krátkým stisknutím plynové páčky.

Jak zkontrolovat napnutí řetězu?

Vypněte motor. Napnutí je správné, když se hnací články neodtrhnou od vodicí lišty při zvednutí řetězu uprostřed, ale řetěz se může stále volně otáčet. Pro napnutí povolte matice, oddalte vodicí lištu a poté dotáhněte.

Co dělat v případě zpětného rázu (kick-back)?

Zpětný ráz nastane, když se špička vodicí lišty dotkne předmětu. Držte pilu oběma rukama, používejte brzdu řetězu a zaujměte stabilní postoj. Neřezejte špičkou lišty. Dodržujte preventivní opatření popsaná v návodu.

Jak vyčistit vzduchový filtr?

Vypněte motor a nechte vychladnout. Demontujte kryt, vyjměte filtr, vyčistěte jej kartáčem nebo stlačeným vzduchem zevnitř ven. Filtr nikdy nemyjte. Pokud je poškozený, vyměňte jej.

Jaký olej používat pro řetěz?

Používejte výhradně biologicky odbouratelný olej na řetězy. Nikdy nepoužívejte použitý nebo minerální olej, protože zanáší systém a škodí životnímu prostředí.

Jak nastavit mazání řetězu?

Seřizovací šroub je pod přístrojem. Otáčením ve směru hodinových ručiček snižujete průtok oleje, proti směru zvyšujete. Pravidelně kontrolujte hladinu oleje a přítomnost olejového filmu na řezu.

Kdy je třeba brousit řetěz?

Řetěz brouste, když se třísky stávají práškovými, řez není rovný, zvyšuje se potřebná síla nebo se zvyšují vibrace a spotřeba paliva. Použijte kulatý pilník vhodného průměru (4,8 mm nebo 5,5 mm podle řetězu).

Jak skladovat pilu po delší dobu?

Vypusťte palivovou a olejovou nádrž. Vyjměte řetěz a vodicí lištu, očistěte je a naolejujte. Uložte přístroj na suché místo chráněné před mrazem a mimo dosah dětí.

Kde najít náhradní díly a poprodejní servis?

Kontaktujte nejbližší servis AL-KO. Používejte pouze originální díly. Záruka se vztahuje na vady materiálu a zpracování, ale ne na opotřebitelné díly, jako je řetěz a vodicí lišta.

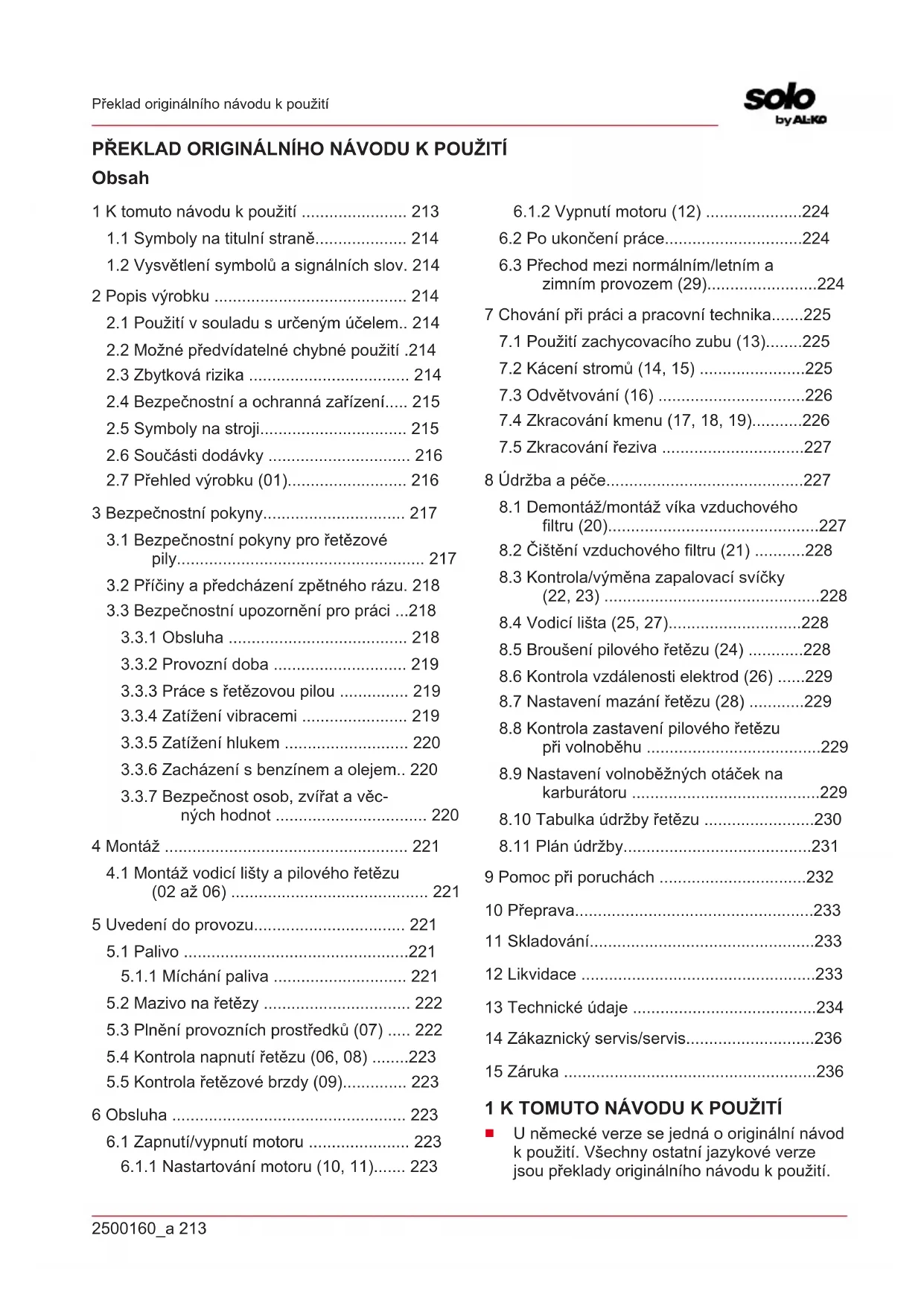

NÁVOD K OBSLUZE Solo 6656 AL-KO

1 K tomuto návodu k použití ...... 213

1.1 Symboly na titulní straně.... 214
1.2 Vysvětlení symbolů a signálních slov. 214

2 Popis výrobku 214

2.1 Použití v souladu s určeným účelem.. 214
2.2 Možné předvídatelné chybné použití .214
2.3 Zbytková rizika 214
2.4 Bezpečnostní a ochranná zařízení..... 215
2.5 Symboly na stroji.... 215
2.6 Součásti dodávky 216
2.7 Přehled výrobku (01)...... 216

3 Bezpečnostní pokyny.... 217

3.1 Bezpečnostní pokyny pro řetězové pily.... 217
3.2 Příčiny a předcházení zpětného rázu. 218
3.3 Bezpečnostní upozornění pro práci ...218

3.3.1 Obsluha 218
3.3.2 Provozní doba 219
3.3.3 Práce s řetězovou pilou ...... 219
3.3.4 Zatížení vibracemi 219
3.3.5 Zatížení hlukem 220
3.3.6 Zacházení s benzínem a olejem.. 220
3.3.7 Bezpečnost osob, zvířat a věc- ných hodnot .... 220

4 Montáž 221

4.1 Montáž vodicí lišty a pilového řetězu (02 až 06) ...... 221

5 Uvedení do provozu.... 221

5.1 Palivo .....221
5.1.1 Míchání paliva 221
5.2 Mazivo na řetězy 222
5.3 Plnění provozních prostředků (07) ..... 222
5.4 Kontrola napnutí řetězu (06, 08) .....223
5.5 Kontrola řetězové brzdy (09)...... 223

6 Obsluha 223

6.1 Zapnutí/vypnutí motoru 223
6.1.1 Nastartování motoru (10, 11)..... 223

6.1.2 Vypnutí motoru (12) ......224
6.2 Po ukončení práce....224
6.3 Přechod mezi normálním/letním a zimním provozem (29)....224

7 Chování při práci a pracovní technika.....225

7.1 Použití zachycovacího zubu (13)......225
7.2 Kácení stromů (14, 15) ......225
7.3 Odvětvování (16) 226
7.4 Zkracování kmenu (17, 18, 19)......226
7.5 Zkracování řeziva ......227

8 Údržba a péče....227

8.1 Demontáž/montáž víka vzduchového filtru (20)....227
8.2 Čištění vzduchového filtru (21) ......228
8.3 Kontrola/výměna zapalovací svíčky (22, 23)....228
8.4 Vodicí lišta (25, 27)......228
8.5 Broušení pilového řetězu (24) ......228
8.6 Kontrola vzdálenosti elektrod (26) .....229
8.7 Nastavení mazání řetězu (28) .....229
8.8 Kontrola zastavení pilového řetězu při volnoběhu ......229
8.9 Nastavení volnoběžných otáček na karburátoru .....229
8.10 Tabulka údržby řetězu .....230
8.11 Plán údržby....231

9 Pomoc při poruchách .....232

10 Přeprava....233
11 Skladování....233
12 Likvidace ....233
13 Technické údaje .....234
14 Zákaznický servis/servis....236
15 Záruka ....236

1 K TOMUTO NÁVODU K POUŽITÍ

U německé verze se jedná o originální návod k použití. Všechny ostatní jazykové verze jsou překlady originálního návodu k použití.

Uchovávejte tento návod vždy tak, abyste si ho mohli přečíst, když budete potřebovat informace o stroji.
Předávejte dalším osobám pouze výrobek s tímto návodem k použití.
Přečtěte a dodržujte bezpečnostní pokyny a varování uvedená v tomto návodu.

1.1 Symboly na titulní straně

Symbol Význam

Před uvedením do provozu si bezpodmínečně pečlivě přečtěte tento návod k použití. To je předpokladem pro bezpečnou práci a bezproblémovou manipulaci.

Návod k použití

Benzinový stroj neprovozujte v blízkosti otevřených plamenů nebo zdrojů tepla.

1.2 Vysvětlení symbolů a signálních slov

⚠ NEBEZPEČÍ! Označuje bezprostředně hrozící nebezpečnou situaci, která – pokud se jí nevyhnete – má za následek smrt nebo vážné zranění.

⚠️ VÝSTRAHA! Označuje možnou nebezpečnou situaci, která – pokud se jí nevyhnete – může mít za následek smrt nebo vážné zranění.

⚠ OPATRNĚ! Označuje možnou nebezpečnou situaci, která by mohla mít za následek menší nebo středně těžké zranění, pokud se jí nevyhnete.

POZOR! Označuje situaci, která by mohla mít za následek věcné škody, pokud se jí nevyhnete.

HUPOZORNĚNÍ Speciální pokyny pro lepší srozumitelnost a manipulaci.

2 POPIS VÝROBKU

Tento návod k použití popisuje ruční řetězovou pilu poháněnou benzinovým motorem.

2.1 Použití v souladu s určeným účelem

Tento přístroj lze použít k řezání dřeva na zahra-dě:

• řezání kmenů
• řezání hranolů
  ■ řezání větví podle délky řezu

Se spotřebičem lze pracovat pouze v plně smontovaném stavu.

Tento přístroj je určen výhradně jen k použití v soukromém sektoru. Jakékoliv jiné používání a dále nepovolené přestavby a dodatečné montáže budou považovány za použití k jinému než určenému účelu a mají za následek zánik záruky, dále ztrátu konformity (značka CE) a odmítnutí jakékoli odpovědnosti za škody způsobené uživateli nebo třetí straně ze strany výrobce.

⚠ OPATRNĚ! Nebezpečí zranění kvůli použití v rozporu s určením! Pokud se řetězovou pilou řeže dřiví nebo jiné materiály, v kterých jsou cizí tělesa, může to mít za následek zranění.

• Řetězová pila se používá k lehkým rezným pracím.
  Před řezáním zkontrolujte dřevo, zda neobsahuje cizí tělesa, např. hřebíky, šrouby, kování.

2.2 Možné předvídatelné chybné použití

Stroj není koncipován pro komerční použití ve veřejných parcích a na sportovištích ani pro použití v zemědělství a lesním hospodářství.

Dbejte především na:

■ Neřežte větve, které se nachází přímo nebo v ostrém úhlu nad uživatelem nebo jinými osobami.
Nepoužívejte starý olej.
Přístroj neprovozujte v prostředí ohroženém výbuchem.

2.3 Zbytková rizika

I při řádném používání stroje ke stanovenému účelu vždy zbývá zbytkové riziko, které nelze vyloučit. Z druhu a konstrukce stroje mohou být podle použití odvozena následující potenciální ohrožení:

■ Kontakt s odkrytými zuby řetězu (nebezpečí pořezání).
Přístup k otáčejícímu se řetězu (nebezpečí pořezání).
Náhlý a neočekávaný pohyb lišty řetězové pily (nebezpečí pořezání).

■ Uvolnění dílů řetězu (pořezání/nebezpečí po- ranění).
■ Uvolnění částí zpracovávaného dřeva.
Vdechování částic zpracovávaného dřeva.
■ Emise benzinového motoru.
■ Kontakt kůže s palivem (benzin/olej).
- Ohrožení sluchu při práci bez ochrany slu-chu.

2.4 Bezpečnostní a ochranná zařízení

⚠️ VÝSTRAHA! Nebezpečí zranění. Poškozená a vyřazená bezpečnostní a ochranná zařízení mohou vést k těžkým poraněním.

■ Defektní bezpečnostní a ochranná zařízení nechejte opravit.
- Bezpečnostní a ochranná zařízení nikdy nevyřazujte z provozu.

Ochranný kryt vodicí lišty

Ochranný kryt musíte před přepravou nasunout na vodicí lištu a pilový řetěz, aby nedošlo k poranění osob a poškození předmětů.

Řetězová brzda

Řetězová brzda se při zpětném rázu inicializuje chráničem rukou a okamžitě zastaví běžící pilový řetěz.

Bezpečnostní blokovací tlačítko

Plynová páčka může být stisknuta až po stisknutí bezpečnostního blokovacího tlačítka.

2.5 Symboly na stroji

Symbol Význam

Zvláštní opatrnost při manipulaci!

Nebezpečí zpětného rázu!

Před uvedením do provozu si pře- čtěte návod k použití!

Noste ochrannou helmu, protihluková sluchátka a ochranné brýle!

Symbol Význam

Nosit ochranné rukavice!

Noste pevnou obuv!

Řetězovou pilu nedržte jen jednou rukou!

Řetězovou pilu vždy držte oběma rukama!

Nádrž pro směs benzinu/oleje

Palivové čerpadlo

Slunce: Normální/letní provoz

Sněhová vložka: Zimní provoz

Pro bezpečný provoz a bezpečnou údržbu jsou na přístroji vyraženy symboly. Tyto pokyny vždy dodržujte.

Symbol Význam

Přípojka pro doplňování palivové směsi

Poloha: Na benzinové nádrži, v blízkosti uzávěru nádrže

Přípojka pro doplňování řetězového oleje

Poloha: Na olejové nádrži, v blízkosti uzávěru olejové nádrže

Symbol Význam

	Stisknutí spínače motoru; nastavte spínač do polohy „STOP“, motor se okamžitě vypne.Poloha: vlevo od zadního držadla
	Otočte knoflíkem sytiče: Budete-li knoflíkem sytiče otáčet proti směru hodinových ručiček, sytič se zavře. Je-li sytič zavřený, otočte sytičem ve směru hodinových ručiček k jeho opětovnému otevření.Poloha: Kryt vzduchového filtru
	Nastavení olejového čerpadla: Otočte tyčku šroubovákem ve směru šipky až do polohy MAX pro větší přítok oleje, popř. do polohy MIN pro menší přítok řetězového oleje.Poloha: spodní strana pohonné jednotky
	Šroub pod značkou „H“ slouží k na-stavení směsi při vysokých otáč-kách.Poloha: nahoře vpravo na zadním držadle
	Šroub pod značkou „L“ slouží k na-stavení směsi při nízkých otáčkách.Poloha: nahoře vpravo na zadním držadle
	Šroub nad značkou „T“ slouží k na-stavení volnoběžných otáček.Poloha: nahoře vpravo na zadním držadle
	Udává, jakým směrem se uvolňuje (bílá šipka) či ovládá (černá šipka) řetězová brzda.Poloha: nahoře na ochraně řetězo-vého kola
	Udává, jakým směrem je namonto-vaný řetěz.Poloha: Přední strana vodicí lišty
	K otevření dekompresního ventilu stiskněte dekompresní tlačítko.

Symbol Význam

[115 dB]

Garantovaná hladina hluku:6646: 115 dB(A)6651 a 6656: 116 dB(A)

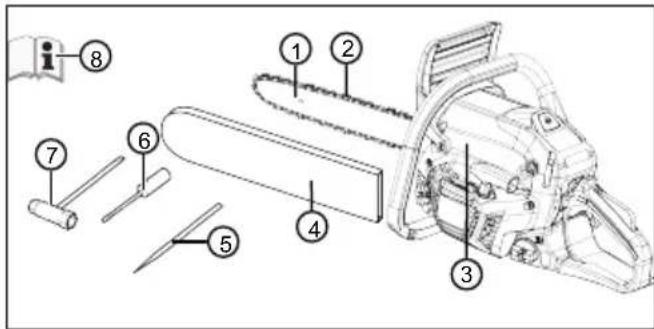

2.6 Součásti dodávky

Po vybalení zkontrolujte, zda byly dodány všechny konstrukční díly.

1 Vodicí lišta

2 Řetěz

3 Benzinová řetězová pila

4 Ochranný kryt pro vodicí lištu

5 Pilník

6 Šroubovák

7 Kombinované klíče

8 Návod k použití

2.7 Přehled výrobku (01)

Č. Součást

1 Vodicí lišta

2 Retěz

3 Přední chránič rukou

4 Přední rukojeť

5 Kryt vzduchového filtru

6 Upevňovací šrouby pro kryt vzducho- vého filtru

Č. Součást

7 Páčka plynu

8 Bezpečnostní blokovací tlačítko

9 Zadní rukojeť

10 Sklopné tlačítko k vypnutí motoru, sa- močinně zaskakující

11 Palivová nádrž

15 Ochranný kryt pro vodicí lištu

16 Opěrná čelist

17 Upevňovací matice pro vodicí lištu

18 Upevnění lišty

19 Balonek palivového čerpadla

20 Dekompresní tlačítko

21 Návod k použití

3 BEZPEČNOSTNÍ POKYNY

Přístroj si denně před každým použitím a po každém pádu nebo jiných incidentech zkontrolujte, zda není poškozený – například zda se neprojevily účinky pádu nebo nárazu, poškození a bezpečný stav pro provoz.

Zkontrolujte těsnost palivového systému a funkčnost bezpečnostních zařízení. V žádném případě nepoužívejte nadále přístroje, které nejsou bezpečné za provozu. V případě pochybností vyhledejte svého specializovaného prodejce.

Při práci s přístrojem noste ochranu sluchu; to platí zejména při denní práci delší než 2,5 hodiny. Při provozu přístroje vzniká silný hluk, který může vyvolat poškození sluchu obsluhy.

Jako prevenci proti nemoci bílých prstů (Raynardův syndrom) noste rukavice na ochranu proti vibracím a pravidelně dělejte přestávky při práci. Delší doba používání přístroje může vést k poruchám prokrvení rukou způsobeným vibracemi. Přesnou dobu používání nelze stanovit. Ta závisí na různých faktorech. Při stálém používání přístroje sledujte své ruce a prsty. Jestliže se objeví příznaky jako ztráta citu, bolesti, svědění, snížení tělesné

síly nebo změny barvy kůže, vyhledejte lékaře.

Motor nikdy nepoužívejte v uzavřených prostorách a vypněte ho, pokud se vám při jeho používání udělá nevolno, budete mít závratě nebo se budete cítit slabí. Ihned vyhledejte lékaře. Za chodu motoru vypouští přístroj jedovaté spaliny. Tyto plyny mohou být bez zápachu a neviditelné.
Přístroj neprovozujte v blízkosti otevřených plamenů nebo horkých ploch. Benzínové výpary a páry mazacího oleje jsou vysoce vznětlivé.
■ Jestliže při práci s přístrojem vzniká pilový prach, výpary nebo kouř, noste ochrannou protiprachovou masku. Prach, výpary a kouř mohou ohrožovat zdraví.

3.1 Bezpečnostní pokyny pro řetězové pily

Při běžící pile udržujte odstup všech částí těla od řetězu. Před zapnutím pily se ujistěte, že se řetěz ničeho nedotýká. Při práci s řetězovou pilou může okamžik nepozornosti vést k zachycení oděvu nebo částí těla řetězem.
Držte řetězovou pilu vždy pravou rukou za zadní rukojet' a levou rukou za přední ru- kojet'. Držení řetězové pily obráceným způ- sobem zvyšuje riziko zranění a nesmí se po- užívat.
Elektrické nářadí musíte držet jen za izolované úchytné plochy, pokud by se mohl pilový řetěz dotknout skrytých vedení. Pilové řetězy, které se dotýkají vodivého drátu, způsobí, že se kovové části elektrického nářadí stanou vodivými, a tak může dojít k poranění obsluhy elektrickým proudem.
Používejte ochranné brýle a chraňte si sluch. Doporučujeme další ochranné pomůcky pro hlavu, ruce, nohy a chodidla. Vhodný ochranný oděv snižuje nebezpečí zranění odletujícími třískami a náhodným dotykem řetězu.
■ Nepracujte s řetězovou pilou na stromě. Při provozu na stromě hrozí nebezpečí zra-nění.
Vždy dbejte na pevný postoj a používejte řetězovou pilu jen tehdy, když stojíte na pevné, bezpečné a rovné zemi. Klouzavý podklad nebo nestabilní plochy pro stání, jako na žebříku, mohou vést ke ztrátě rovnováhy nebo ztrátě kontroly nad řetězovou pilou.

Při řezání napružené větve počítejte s tím, že odpruží zpět. Když se předpětí v dřevných vláknech uvolní, může napružená větev zasáhnout uživatele a/nebo dojít ke ztrátě kontroly nad řetězovou pilou.
Budte mimořádně opatrní při řezání podrostu a mladých stromků. Tenký materiál se může v řetězu zachytit a šlehnout Vás nebo vyvést z rovnováhy.
- Retězovou pilu noste za přední držadlo ve vypnutém stavu, s řetězem odvráceným od těla. Pro transport nebo uložení řetězové pily vždy nasadťte kryt proti prachu.

Pečlivé zacházení s řetězovou pilou snižuje pravděpodobnost, že se omylem dotknete běžícího řetězu.

Dodržujte pokyny pro mazání, napnutí řetězu a výměnu příslušenství. Nesprávně napnutý nebo promazaný řetěz se může pře-trhnout nebo zvýšit riziko zpětného rázu.
Rukojeti udržujte suché, čisté a bez oleje a mastnot. Mastná, olejem potřísněná držadla jsou kluzká a vedou ke ztrátě kontroly.
- Rezejte jen dřevo. Nepoužívejte řetězovou pilu pro práce, pro něž není určena. Příklad: Nepoužívejte řetězovou pilu k řezání plastu, zdiva nebo stavebních materiálů, které nejsou ze dřeva. Použití řetězové pily pro nepřiměřené práce může vést k nebezpečným situacím.

3.2 Příčiny a předcházení zpětného rázu

Ke zpětnému rázu může dojít, když se špička vodicí lišty dotkne nějakého předmětu nebo když se dřevo ohne a pilu v řezu sevře.

Dotyk špičky lišty může v některých případech vést k nečekané reakci směrem dozadu, při níž se vodicí lišta zvedne nahoru a ve směru k uživateli.

Sevření pilového řetězu na horní hraně vodicí lišty může lištu prudce vymrštit směrem k uživateli.

Každá z těchto reakcí může vést k tomu, že ztratíte kontrolu nad pilou a můžete se vážně zranit. Nespoléhejte se výhradně na bezpečnostní zařízení vestavěná v řetězové pile. Jako uživatel řetězové pily byste měli učinit různá opatření, abyste mohli pracovat bez nehod a zranění.

Zpětný ráz je následkem špatného nebo chybného používání stroje. Lze mu zabránit vhodnými preventivními opatřeními, která jsou dále popsána:

Držte pilu pevně oběma rukama, přičemž palec a prsty obepínají držadla řetězové

pily. Udržujte Vaše tělo a ruce v poloze, ve které můžete odolat silám zpětného rázu. Když jsou provedena vhodná preventivní opatření, může uživatel zvládnout síly zpětného rázu. Nikdy řetězovou pilu nepouštějte z ruky.

Vyvarujte se abnormálního držení těla a neřezejte nad výškou ramen. Tím se předejde neúmyslnému dotyku špičky lišty a bude umožněna lepší kontrola řetězové pily v neočekávaných situacích.
Vždy používejte výrobcem předepsané náhradní lišty a řetězy. Špatné náhradní lišty a řetězy mohou vést k roztržení řetězu a/nebo ke zpětnému rázu.
- Řid'te se pokyny výrobce pro broušení a údržbu řetězu. Příliš nízké omezovače hloubky zvyšují sklon ke zpětnému rázu.

3.3 Bezpečnostní upozornění pro práci

Dbejte na specifické státní bezpečnostní předpisy, např. profesních sdružení, pojišťoven, úřadů bezpečnosti práce.
■ Pracujte pouze pri dostatečném denním svět-le nebo umělém osvětlení.
■ Pracoviště udržujte uklizené bez zbytečných předmětů (například odřezaných částí) – nebezpečí klopýtnutí.
■ Majitel je zodpovědný za nehody s jinými osobami a za jejich majetek.

3.3.1 Obsluha

■ Mladiství mladší 16 let nebo osoby, které nejsou seznámeny s návodem k použití, ne-smějí stroj používat.
■ Pokud pracujete s řetězovou pilou poprvé: Nechejte si vysvětlit od prodejce nebo jiného odborníka, jak se s řetězovou pilou zachází, nebo absolvujte odpovídající školení.
Kdo pracuje s řetězovou pilou, musí být odpočatý, zdravý a v dobrém rozpoložení. Kdo se nesmí ze zdravotních důvodů namáhat, měl by se zeptat lékaře, zda může pracovat s řetězovou pilou.
Přijměte opatření na ochranu proti zatižení vibracemi. Podle toho, jak je nářadí používáno, se skutečné hodnoty vibrací mohou odlišovat od hodnot uvedených v technických údajích. Přitom vezměte v úvahu celý průběh práce, tedy i dobu, kdy nářadí pracuje bez zátěže nebo je vypnuté. Vhodná opatření zahrnují mimo jiné pravidelnou údržbu a ošetřování nářadí a jeho nástavců, udržování rukou

v teple, pravidelné přestávky a dobré plánování průběhu práce.

Zjistěte maximální dobu manipulace a pracovních přestávek podle hodnot vibrací.

3.3.2 Provozní doba

Dodržujte ustanovení pro provozní dobu řetězových pil specifická pro danou zemi. Provozní doba řetězových pil může být omezena národními nebo lokálními předpisy.

3.3.3 Práce s řetězovou pilou

⚠️ VÝSTRAHA! Nebezpečí těžkého poranění. Jestliže se použije nedostatečně smontovaná řetězová pila, může dojít k těžkým zraněním.

■ Používejte řetězovou pilu až poté, co byla úplně smontována.
Před každým použitím proved'te vizuální kontrolu, abyste si ověřili, zda je řetězová pila úplná a nejsou na ní poškozené nebo opotřebované součástky. Bezpečnostní a ochranná zařízení musí být intaktní.
Nikdy nepracujte sami.
■ Pro případ úrazu mějte stále připravenou po- hotovostní lékárničku.
Zabraňte dotyku s kovovými předměty, které se nacházejí v zemi nebo jsou s nimi spojeny elektricky vodivě.
■ Osobní ochranné vybavení se skládá z:

Ochranná přilba
Ochrana sluchu (např. ochranná sluchátka), zejména při denní práci delší než 2,5 hodiny
Ochranné brýle nebo ochrana obličeje na helmě
Ochranné kalhoty s vložkou chránící proti pořezání
Pevné pracovní rukavice
Bezpečnostní obuv s drsnou podrážkou, ocelovou špičkou a vložkou k ochraně před prořezáním

• Retězovou pilu nepoužívejte nad výší ramen, neboť tak již není možná bezpečná manipulace.
  Při změně místa vypněte motor a nasad'te chránič řetězu.
  Při nepoužívání benzinový motor vypněte a nasuňte ochranu řetězu.

• Retězovou pilu odkládejte jen vypnutou.

• Řetězovou pilu nepoužívejte ke zdvihání nebo přesouvání dřeva.
  Kmeny, které jsou silnější než délka pily, smí řezat pouze odborný personál.
  K řezání nasazujte pouze běžící pilu, přístroj nikdy nezapinejte s nasazeným řetězem.
  ■ Dbejte na to, aby se olej na pilový řetěz nedostal do půdy.
  Práci neprovádějte za deště, sněhu nebo za bouřky.
  Bezpečnostní a ochranná zařízení nikdy ne- vyřazujte z provozu.

3.3.4 Zatížení vibracemi

■ Nebezpečí vibrace

Skutečná emisní hodnota vibrací při používání přístroje se může lišit od hodnoty uváděné výrobcem. Před popř. během používání respektujte následující ovlivňující faktory:

Je stroj používán v souladu s určeným účelem?
Je materiál správným způsobem posekán, popř. zpracován?
Nachází se stroj v řádném stavu vhodném k používání?
Je řezný nástroj správně nabroušený, popř. je řezný nástroj správně namontovaný?
Jsou namontovány rukojeti a event. volitelné vibrační rukojeti, a jsou pevně spojeny se strojem?

Stroj provozujte jen s otáčkami spalovacího motoru potřebnými pro příslušnou práci. Ne-vytáčejte motor na maximum, snížíte hluk a vibrate.
Kvůli neodbornému používání a údržbě se mohou zvýšit vibrace stroje a hlučnost. To vede ke zdravotním újmám. V takovém přípa-dě stroj ihned vypněte a nechte ho opravit od autorizovaného servisu - dílny.
Stupeň zatížení vibracemi je závislý na prováděné práci, popř. používání stroje. Odhadněte je a vložte odpovídající pracovní přestávky. Výrazně se tím sníží zatížení vibracemi po celou pracovní dobu.
Delší používání stroje vystavuje obsluhu vibracím a může zapříčinit oběhové problémy („bílý prst – Raynaudova nemoc“). Abyste toto riziko zmenšili, noste rukavice a držte ruce v teple. Pokud se objeví symptom „bílého prstu“, ihned vyhledejte lékaře. K tomuto symptomu patří: Necitlivost, ztráta stability,

mravenčení, svědění, bolest, ubývání síly, změna barvy nebo stavu kůže. Normálně postihují tyto symptomy prsty, ruce nebo puls. Nebezpečí se zvyšuje za nízkých teplot (asi pod 10 °C).

Během pracovního dne si dělejte delší přestávky, abyste si mohli odpočinout od hluku a vibrací. Plánujte si práci tak, aby se použití strojů se silnými vibracemi rozložilo na několik dnů.
Máte-li nepříjemný pocit nebo jste během používání stroje zjistili zabarvení kůže na vašich rukou, okamžitě přerušte práci. Dodržujte do-statečně dlouhé pracovní přestávky. Bez do-statečných přestávek v práci může dojít k vibračnímu syndromu ruka-paže.
Minimalizujte riziko vystavení vibracím. Stroj udržujte podle pokynů v návodu k použití.
Používáte-li stroj častěji, kontaktujte svého prodejce k zakoupení antivibračního příslušenství (např. držadla).
■ V pracovním plánu specifikujte, jak lze omezit zatížení vibracemi.

3.3.5 Zatížení hlukem

Určitému zatížení hlukem nelze u tohoto stroje zabránit. Hlučné práce provádějte v doporučených a určených dobách. Dodržujte event. doby klidu a pracovní dobu omezte na minimum. Ke své osobní ochraně a k ochraně v blízkosti se nacházejících osob noste vhodnou ochranu sluchu.

3.3.6 Zacházení s benzínem a olejem

⚠ NEBEZPEČÍ! Nebezpečí výbuchu a požáru. Vytékající směs benzínu a vzduchu způsobuje výbušnou atmosféru. Vznět, výbuch a požár mohou při neodborném zacházení s palivem vést k těžkým úrazům a dokonce k smrti.

■ Při zacházení s benzínem nekuřte.
■ Manipulujte s benzínem pouze venku a nikdy ne v uzavřených místnostech.
- Bezpodmínečně dodržujte v následujícím uvedená pravidla chování.
Přepravujte a skladujte benzín a olej výlučně v nádržích, které jsou k tomu schválené. Zabezpečte, aby k uskladněnému benzínu a oleji neměly přístup děti.
Zajistěte kvůli prevenci kontaminace půdy (ochrana životního prostředí), aby při tankování neunikl do půdy žádný benzín ani olej. K natankování používejte trychtýř.

Nikdy netankujte přístroj v uzavřeném prostoru. Na podlaze se mohou nashromáždit benzínové výpary a může nastat vznět nebo dokonce výbuch.
Neprodleně setřete rozlity benzín z přístroje a z podlahy. Textilie, kterými jste benzín utírali, nechejte vyschnout na dobře větraném místě, než je zlikvidujete. V jiném případě by mohlo nastat náhlé samovznícení.
■ Pokud jste benzín rozlili, vznikají benzínové výpary. Proto nestartujte přístroj na stejném místě, ale nejméně v 3 m vzdálenosti.
Zabraňte kontaktu kůže s ropnými produkty. Nevdechujte benzínové výpary. K natankování si vždy berte pracovní rukavice. Pravidelně vyměňujte a čistěte svůj ochranný oděv.
Dbejte na to, aby Vaše šaty nepříšly do kontaktu s benzínem. Oděv ihned vyměňte, pokud se na něj dostal benzín.
Nikdy netankujte přístroj s běžícím nebo horkým motorem.

3.3.7 Bezpečnost osob, zvířat a věcných hodnot

■ Stroj používejte jen k té práci, pro kterou je určen. Použití k jinému než určenému účelu může mít za následek poranění i poškození věcných hodnot.
■ Stroj zapněte jen tehdy, jestliže se v pracovní oblasti nenacházejí žádné osoby a zvířata.
Udržujte bezpečnostní odstup od osob a zvířat, resp. vypněte přístroj, když se přiblíží osoby nebo zvířata.
Nemiřte výfukovým paprskem motoru nikdy na osoby a zvířata, jakož i na hořlavé produkty a předměty.
Nikdy nesahejte do sací a větrací mřížky, když běží motor. Rotující části přístroje mohou způsobit zranění.
Přístroj vypněte vždy, když ho nepotřebujete, např. při přechodu na jinou pracovní oblast, při údržbě a opravách, při tankování směsi benzínu a oleje.
Přístroj vypněte ihned, pokud se stane úraz, abyste zabránili dalším poraněním a věcným škodám.
■ Stroj nikdy nepoužívejte s opotřebovanými nebo vadnými díly. Opotřebované nebo vadné díly přístroje mohou zapříčinit těžké úrazy.
Nepoužívaný přístroj ukládejte mimo dosah dětí.

4 MONTÁŽ

⚠️ NEBEZPEČÍ! Nebezpečí života a nebezpečí nejtěžších zranění. Ohrožení života a nebezpečí nejtěžších úrazů u zapnutého motoru.

Všechny zásahy provádějte při vypnutém motoru.

POZOR! Nebezpečí poškození stroje. Nebezpečí poškození stroje při neodborné montáži.

■ Vybalení a montáž musí být provedeny na rovné a stabilní ploše.
■ Pro manipulaci se strojem a s obaly musí být k dispozici dostatečný prostor i vhodné nářadí.

POZOR! Nebezpečí poškození životního prostředí. Nebezpečí ohrožení životního prostředí při neodborné likvidaci.

Likvidace obalu musí proběhnout v souladu s místními předpisy.

⚠ OPATRNĚ! Nebezpečí zranění. Ostrohranné a pohybující se části strojů mohou vést k po- ranění.

Při montáži vodicí lišty a řetězu vždy použí-vejte pevné pracovní rukavice.
Věnujte maximální pozornost montáži vodicí lišty a řetězu, abyste nenarušili bezpečnost a výkonnost stroje; v případě pochybností se obrat’te na Vašeho prodejce.

i UPOZORNĚNÍ Stroj je dodáván s odmon- tovanou vodicí lištou a řetězem a s prázdnou pa- livovou a olejovou nádrží.

Před montáží se přesvědčte, zda není aktivní ře-tězová brzda. Řetězová brzda se uvolní, jestliže chránič rukou (01/3) zatáhnete směrem k rukojeti (01/4).

4.1 Montáž vodicí lišty a pilového řetězu (02 až 06)

1. Obě šestihranné matice (02/1) uvolněte kombinovaným klíčem. Odstraňte ochranu řetězového kola (02/2) společně se šestihrannými maticemi (02/a).
2. Sejměte plastové distanční díly (02/3); tyto distanční držáky slouží k přepravě zabaleného stroje a již nejsou potřeba.

3. Drážku vodicí lišty (03/1) vložte do závrtných šroubů (03/2) (03/a). Vodicí lištu posuňte směrem ke krytu stroje (03/b).

4. Pilový řetěz (04/1) položte kolem řetězového kola (04/2) a do drážky vodicí lišty (04/3), přitom dbejte na směr běhu. Pilový řetěz položte nad hvězdici vodicí lišty (05/a).

5. Zase namontujte kryt řetězového kola (06/1), šestihranné matice (06/2) utáhněte jen tak, aby šlo pilový řetěz ještě napnout.
6. Vodicí lištu vysuňte z krytu stroje, až se pilový řetěz správně napne (Kontrola napnutí řetězu (06, 08)).
7. Utáhněte šestihranné matice (06/2).

5 UVEDENÍ DO PROVOZU

5.1 Palivo

POZOR! Nebezpečí poškození stroje. Použití samotného benzínu motor poškodí a má za následek ztrátu záruky.

Používejte pouze kvalitní benzín a mazací olej, abyste dlouhodobě zajistili celkový výkon a životnost mechanických dílů.

i UPOZORNĚNÍ Bezolovnatý benzín má sklon ke tvorbě usazenin v nádobách, když je skladován déle než 2 měsíce. Vždy používejte čerstvý benzín!

Tento stroj je vybaven dvoudobým motorem, který je poháněn směsí benzínu a oleje.

Vhodný olej

Používejte jen kvalitní syntetické oleje pro dvoudobé motory. U vašeho prodejce jsou k dostání oleje vyvinuté speciálně pro takové motory, které mohou zaručit vysoké výkony.

Vhodný benzin

Používejte jen bezolovnatý benzin s minimálním oktanovým číslem 90 ROZ.

5.1.1 Míchání paliva

⚠️ NEBEZPEČÍ! Nebezpečí výbuchu a požá- ru. Benzín a směs paliva jsou hořlavé!

• Benzín a směs paliva uchovávejte výhradně v nádobách schválených pro paliva, a to na bezpečném místě, daleko od zdrojů tepla a otevřeného ohně.
  Nádoby nikdy neukládejte v dosahu dětí.
  Během přípravy směsi paliva nekuřte a ben-zínové výpary nevdechujte.

POZOR! Nebezpečí poškození motoru. Čistý benzín vede k poškození a úplnému výpadku motoru. V tomto případě nemůže uplatnit vůči výrobci nároky na záruku.

■ Provozujte motor vždy na směs benzín/olej v předepsaném směsném poměru.

HUPOZORNĚNÍ Směs je vystavena trvalému procesu stárnutí. Nepřipravujte příliš velká množství, abyste se vyvarovali usazenin.

HUPOZORNĚNÍ Pravidelně čistěte nádoby na směs paliva a benzín, abyste odstranili případné usazeniny.

V případě nedostatečného smíchání se zvyšuje riziko předčasného zadření pístu kvůli příliš chu-dé směsi. Záruka ztrácí svou platnost i tehdy, jestliže nejsou dodržovány pokyny k míchání paliva atd. uvedené v této příručce.

Následovně najdete v tabulce správný směšovací poměr s příkladem.

Směšovací poměr Benzin Olej

50:1 (50 dílů paliva a 1 díl oleje)

5 litrů 100 ml

1. Do schváleného kanystru dejte cca polovinu uvedeného množství benzínu.
2. Přidejte veškerý olej podle údaje v tabulce.
3. Přidejte zbývající benzin.
4. Nádobu uzavřete a dobře promíchejte.

5.2 Mazivo na řetězy

POZOR! Nebezpečí poškození stroje. Použití starého oleje pro mazání řetězu na základě obsaženého kovového oděru vede k předčasnému opotřebení vodicí lišty a pilového řetězu. Navíc odpadá záruka výrobce.

Nikdy nepoužívejte starý olej, ale jen biologicky odbouratelný olej na pilový řetěz.

POZOR! Nebezpečí poškození životního prostředí. Používání minerálního oleje pro ma-zání řetězu vede k trvale se zvyšujícímu poško- zení životního prostředí.

Nikdy nepoužívejte minerální olej, ale jen biologicky odbouratelný olej na pilový řetěz.

Nesmí být použit znečištěný olej, aby se předešlo ucpání filtru v nádrži a neodvratnému poškození olejového čerpadla.

Používání kvalitního oleje je rozhodující pro dosažení účinného mazání řezného ústrojí; použitý

nebo nekvalitní olej negativně ovlivňuje mazání a zkracuje životnost pilového řetězu a vodicí lišty. Doporučujeme zcela naplnit nádrž oleje při každém plnění paliva (pomocí trychtýře). Protože kapacita nádrže oleje je dimenzována tak, aby palivo došlo dříve než olej, je zaručeno, že stroj nebude používán bez maziva.

5.3 Plnění provozních prostředků (07)

⚠ NEBEZPEČÍ! Nebezpečí výbuchu a požá-

ru. Vytékající směs benzínu a vzduchu způsobuje výbušnou atmosféru. Vznět, výbuch a požár mohou při neodborném zacházení s palivem vést k těžkým úrazům a dokonce k smrti.

■ Při zacházení s benzínem nekuřte.
■ Manipulujte s benzínem pouze venku a nikdy ne v uzavřených místnostech.
- Bezpodmínečně dodržujte v následujícím uvedená pravidla chování.

Plnění paliva

1. Vypněte motor a ochranný kryt nasad'te na pilový řetěz.
2. Očistěte uzávěr nádrže (07/1) a jeho okolí, aby se do nádrže nedostala žádná nečistota.
3. Uzávěr nádrže (07/1) opatrně našroubujte, protože se uvnitř mohl vytvořit tlak.
4. Palivo nalévejte trychtýřem.
5. Uzávěr nasad'te na nádrž a pevně jej zašroubujte.
6. Z podlahy a stroje odstraňte rozlité palivo.
7. Stroj zase spust'te poté, co se zmizí palivové výpary.

Doplňte olej na pilový řetěz

1. Vypněte motor a ochranný kryt nasad'te na pilový řetěz.
2. Očistěte uzávěr olejové nádrže (07/2) a jeho okolí, aby se do nádrže nedostala žádná nečistota.
3. Našroubujte uzávěr olejové nádrže (07/2).
4. Olej na pilový řetěz nalévejte trychtýřem.
5. Uzávěr nasad'te na olejovou nádrž a pevně jej zašroubujte.
6. Z podlahy a stroje odstraňte rozlítý olej na pilový řetěz.

5.4 Kontrola napnutí řetězu (06, 08)

⚠ NEBEZPEČÍ! Nebezpečí života a nebezpečí nejtěžších zranění. Ohrožení života a nebezpečí nejtěžších úrazů u zapnutého motoru.

Všechny zásahy provádějte při vypnutém motoru.

Napnutí je správné, jestliže se tažné články při nadzvednutí pilového řetězu ve středu vodicí lišty neuvolní z vedení (08/1), ale pilovým řetězem lze přitom ještě otáčet.

Napnutí pilového řetězu

1. Šestihranné matice (06/2) ochrany řetězového kola (06/1) uvolněte dodaným kombinovaným klíčem tak, aby šlo pilový řetěz ještě napnout.

2. Vodicí lištu vysuňte z krytu stroje, až se pilový řetěz správně napne.

3. Utáhněte šestihranné matice (06/2).

5.5 Kontrola řetězové brzdy (09)

⚠️ VÝSTRAHA! Ohrožení života a nebezpečí nejtěžších úrazů kvůli defektní řetězové brzdě. Pokud řetězová brzda nefunguje, může to zapříčinit např. při zpětném nárazu (Kickback) těžká zranění či dokonce smrt obsluhy běžící řetězovou pilou.

Před začátkem každé práce odzkoušejte ře-tězovou brzdu.

- Nezapínejte řetězovou pilu, pokud je řetězová brzda defektní. V takovém případě nechejte řetězovou pilu zkontrolovat v dílně zákaznického servisu.

Stroj je vybaven bezpečnostním brzdovým systémem (řetězovou brzdou).

Řetězová brzda je zařízení, které bylo vyvinuto k okamžitému zastavení pohybu pilového řetězu, jestliže došlo ke zpětnému rázu. Obvykle se řetězová brzda automaticky aktivuje setrvačností hmoty.

Tato brzda může být ke kontrole ovládána i ručně.

1. Spust'te motor a stroj pevně držte za obě držadla.

2. Stiskněte bezpečnostní blokovací tlačítko (01/8) a plynovou páčku (01/7) k uvedení řetězu do pohybu, pak chránič rukou (09/1) hřbetem ruky přitlačte dopředu (09/a); pilový řetěz se musí okamžitě zastavit.

3. Zůstane-li pilový řetěz stát, okamžitě uvolněte bezpečnostní blokovací tlačítko a poté plynovou páčku.

4. Vypněte motor.

5. K uvolnění řetězové brzdy zatlačte chránič rukou dozadu (09/b)

6 OBSLUHA

■ Dodržujte ustanovení pro provozní dobu specifická v dané zemi.

Zadní držadlo pily pevně uchopte pravou rukou a obloukovou rukojeť levou a pevně držte.

■ Pokud motor běží, rukojeti nepouštějte.

- Retězovou pilu nepoužívejte v případě:

únavy
nevolnosti
■ vlivu alkoholu, léků a drog

6.1 Zapnutí/vypnutí motoru

⚠️ VÝSTRAHA! Nebezpečí výbuchu a požá- ru. Vytékající směs benzínu a vzduchu způsobu- je výbušnou atmosféru. Vznět, výbuch a požár mohou při neodborném zacházení s palivem vést k těžkým úrazům a dokonce k smrti.

■ Motor startujte minimálně 3 metry od místa plnění.

6.1.1 Nastartování motoru (10, 11)

⚠ OPATRNĚ! Nebezpečí poranění startovacím lankem. Rychlým zpětným pohybem startovacího lanka je ruka rychle tažena k motoru. Přitom může dojít k pohmoždění a vymknutí.

■ Startovací lanko nikdy neovíjejte kolem ruky.

POZOR! Nebezpečí poškození stroje. Bude-li startovací lanko vytaženo moc daleko, může dojít k poškození.

Lanko nevytahujte zcela, netahejte je tak, aby se odíralo o vodicí otvor a vracejte se s držadlem zpět tak, aby se lanko opět správně navinulo.

POZOR! Nebezpečí poškození stroje. Bude- te-li motor provozovat s vysokými otáčkami a ak- tivní řetězovou brzdou, může dojít k přehřátí spoj- ky.

■ Motor nenechávejte běžet s vysokými otáčkami a aktivní řetězovou brzdou.

Studený start

Pod studeným startem se rozumí spuštění motoru, jestliže byl alespoň 15 minut vypnutý nebo po doplnění paliva.

1. Stroj odstavte na rovnou plochu, držte jej za přední rukojeť a stroj přitiskněte k zemi. Eventuálně špičkou pravé nohy stoupněte do zadní rukojeti.
2. Aktivujte řetězovou brzdu stlačením chrániče rukou směrem dopředu.
3. Odstraňte ochranný kryt pilového řetězu.
4. 3 až 4x stiskněte balonek palivového čerpadla (10/1) (10/a).
5. Stiskněte dekompresní tlačítko (11/1). Otevře se dekompresní ventil a sníží se potřebná tažná síla na rukojeti startéru. Dekompresní tlačítko se okamžitě po spuštění motoru automaticky vrátí zpět do původní polohy.
6. Knoflíkem sytiče (11/2) otáčejte proti směru hodinových ručiček až na doraz (podle značky na řetězové pile).
7. Volnou rukou zatáhněte za rukojeť startéru (11/3) směrem nahoru (11/a), až ucítíte odpor.
8. Rukojeť startéru neuvolňujte, několikrát za ni silně zatáhněte, až motor poprvé naskočí. Pak knoflíkem sytiče (11/2) otáčejte ve směru hodinových ručiček až na doraz (podle značky na řetězové pile).
9. Rukojeť startéru (11/3) několikrát silně zatáhněte, až motor zase naskočí.
10. Jakmile motor běží, krátce stiskněte bezpečnostní blokovací tlačítko (11/4) a plynovou páčku (11/5). Tím se uvolní škrticí klapka karburátoru z blokovací polohy.
11. Stroj nechejte přibližně jednu minutu běžet ve volnoběhu.
12. Uvolněte řetězovou brzdu tažením chrániče rukou směrem dozadu.

Teplý start

Pokud motor na krátkou dobu zastavíte, můžete jej nastartovat jen stisknutím balonku palivové nádrže a dekompresního tlačítka, ale bez otočení knoflíku sytiče.

6.1.2 Vypnutí motoru (12)

1. Uvolněte bezpečnostní blokovací tlačítko (12/1) a poté plynovou páčku (12/2).

2. Motor nechejte několik sekund běžet na-prázdno.

3. Sklopné tlačítko (12/3) stlačte do polohy „STOP“ (12/a).

6.2 Po ukončení práce

⚠️ VÝSTRAHA! Nebezpečí poranění řezáním. Ostré články pilového řetězu mohou zapříčinit řezné rány.

■ Vypněte motor.
Noste ochranné rukavice.

⚠️ VÝSTRAHA! Nebezpečí požáru. Zahřátý stroj může zapálit odřezky (např. piliny, zbytky větví nebo listy).

■ Nechte motor vychladnout dříve, než stroj odstavíte do místnosti.
■ Pro snížení rizika požáru je nutné stroj očistit od pilin, zbytků větví, listí nebo nadměrného mazacího tuku.
Nádoby s odpadem z řezání nesmí být ukládány uvnitř místností.

1. Vypněte motor (Vypnutí motoru (12)).
2. Nechte stroj vychladnout.
3. Odstraňte veškeré piliny z řezání nebo zbytky oleje.
4. Při silném znečištění pilový řetěz demontujte a nechte jej několik hodin odmočit v nádobě se speciálním čističem. Potom jej opláchněte čistou vodou a před montáží na stroj jej na- stříkejte příslušným protikorozním sprejem.
5. Před uložením stroje nasad'te na pilový řetěz ochranný kryt.

6.3 Přechod mezi normálním/letním a zimním provozem (29)

Aby se při nízkých okolních teplotách (pod 5 °C) předešlo námraze na karburátoru, může být nasávaný vzduch předehříván změnou šoupátka do polohy pro zimní provoz. Šoupátko je přímo dosažitelné po sejmutí víka vzduchového filtru.

⚠ POZOR! Nebezpečí poškození motoru přehřátím. Bude-li řetězová pila provozována při teplotě více než 5 °C a šoupátko se nachází v poloze pro zimní provoz, může dojít k přehřátí.

- Před použitím zkontrolujte teplotu prostředí a v případě potřeby upravte polohu šoupátka.

1. Demontujte víko vzduchového filtru (viz Kapitola 8.1 "Demontáž/montáž víka vzduchového filtru (20)", strana 227).

2. Šoupátko (29/1) ručně vytáhněte z rámu (29/a).

3. Šoupátko vertikálně otočte (29/b) a zase za-suňte (29/c):

Více než 5 °C, tzn. normální/letní provoz: Okno šoupátka vyrovnejte na symbol slunce (29/2).
■ Méně než 5 °C, tzn. zimní provoz: Okno šoupátka vyrovnejte na symbol sněhové vločky (29/3).

1. Namontujte víko vzduchového filtru (viz Kapitola 8.1 "Demontáž/montáž víka vzduchového filtru (20)", strana 227).

7 CHOVÁNÍ PŘI PRÁCI A PRACOVNÍ TECHNIKA

⚠ NEBEZPEČÍ! Nebezpečí života kvůli nedostatečným odborným znalostem! Nedostatečné odborné znalosti mohou vést k nejvážnějším zraněním či smrti!

Kácet a odvětvovat stromy smějí pouze vyškolené a zkušené osoby.

⚠ NEBEZPEČÍ! Ohrožení života nekontrolovatelnými pohyby stroje. Pohybující se pilový řetěz vyvíjí enormní síly, které mohou vést k náhlému nekontrolovatelnému vylomení a odmrštění řetězové pily.

- Retězovou pilu vždy pevně držte oběma rukama, levou rukou za přední rukojeť a pravou rukou za zadní rukojeť. Nezávisle na tom, zda jste levák nebo pravák.

⚠ NEBEZPEČÍ! Ohrožení života zpětným rázem (kickback)! Zpětným rázem (kickback) stroje může uživatel utrpět zranění ohrožující život.

Bezpodmínečně dodržujte opatření k zabrá-nění zpětnému nárazu!

⚠ OPATRNĚ! Nebezpečí ohrožení zdraví vdechováním nebezpečných látek! Vdechování výparů mazacího oleje, odpadních plynů a prachu z pilování může vést k nebezpečí poškození zdraví.

Vždy noste předepsané osobní ochranné prostředky.

⚠ OPATRNĚ! Nebezpečí poranění u zablo- kované řetězové pily. Jestliže se pokusíte u bě- žícího motoru vytáhnout v řezu zablokovanou ře- zací soupravu, tzn. pilový řetěz/vodicí lištu, hrozí nebezpečí poranění a také poškození stroje.

Motor zastavte a podepřete řez (např. káce-cím sochorem) nebo druhou řetězovou pilou, popř. řezací soupravou provedte odlehčovací řez. Okamžitě vyjměte vklíněnou řezací sou-pravu, jestliže se řez rozevře.
Dodržujte pokyny uvedené v následujících částech a postup k zamezení blokování, popř. sevření řetězové pily.

i UPOZORNĚNÍ Zemědělská profesní sdružení pravidelně nabízejí kurzy zacházení s řetězovými pilami a kurzy kácení stromů.

7.1 Použití zachycovacího zubu (13)

1. Zachycovací zub (13/1) zapíchněte do kme- nu a pilovým řetězem provedte obloukový pohyb (13/a) tak, aby se pilový řetěz zařízl do dřeva.
2. Pracovní krok několikrát zopakujte a přitom přesadťe nasazovací bod zachycovacího bodu (13/b).

7.2 Kácení stromů (14, 15)

⚠️ NEBEZPEČÍ! Ohrožení života padajícím stromem! Pokud není možný únik při pádu stromu, může dojít k těžkému zranění či dokonce ke smrti!

■ S kácením začinejte až tehdy, pokud je od káceného stromu zaručena úniková cesta bez překážek.

⚠ NEBEZPEČÍ! Ohrožení života nekontrolovaně padajícím stromem! Nekontrolovaně padající stromy mohou způsobit vážná zranění až smrt!

Aby byl zajištěn kontrolovaný pád strom, ponechejte mezi zářezem a hlavním řezem nedořez, který činí cca 1/10 průměru kmenu.

Nekácejte za větru.

i UPOZORNĚNÍ Smějí se použít pouze klíny ze dřeva, plastu nebo hliníku.

Než je možné začít s kácením, je třeba provést následující opatření.

Zajistěte, aby se v nebezpečné oblasti nezdržovaly žádné osoby, zvířata a nenacházely se tam žádné předměty.

• Bezpečnostní vzdálenost k jiným pracovištím nebo předmětům má být minimálně 2½ délky stromu.
  Dávejte pozor na přívodní vedení a cizí majetek. Případně informujte rozvodný závod nebo vlastníka.
  ■ Určete směr, kterým bude strom padat. O směru pádu stromu rozhoduje:

■ přirozený sklon stromu
výška stromu
■ jednostranné ovětvení
■ rovina nebo poloha na svahu
■ asymetrický růst, poškození dřeva
směr větru a jeho rychlost
sněhová zátěž

• Při poloze ve svahu vždy pracujte nad káceným stromem.
  Zajistěte, aby se na předem vytyčené ústupové cestě nenacházely žádné překážky. Ústupová cesta má vést asi 45° šikmo zpět od směru pádu (14).
  Kmen musí být bez chrastí, větví a cizích těles (např. nečistoty, kameny, volná kůra, hřebíky, skoby, dráty atd.).

K pokácení stromu se provede jeden zářez a jeden hlavní řez.

1. U hlavních a krátících řezů umístěte do řezaného dřeva bezpečně zachycovací zub.
2. Zářez (15/c) nejprve řežte vodorovně, potom šikmo shora pod úhlem minimálně 45°. Tím se zabrání zaklínění řetězové pily při řezání druhého zářezu. Zářez musí být umístěn co možné nejblíže k zemi a v požadovaném směru kácení (15/e). Hloubka zářezu by měla být cca 1/4 průměru kmenu.
3. Hlavní řez (15/d) řežte presně vodorovně proti zářezu. Hlavní řez se musí naříznout ve výšce 3-5 cm nad vodorovným zářezem.
4. Hlavní řez (15/d) řežte tak hluboko, aby mezi zářezem (15/c) a hlavním řezem (15/d) zůstal nedořez (15/f) minimálně 1/10 průměru kme- nu. Tento nedořez brání tomu, aby se strom otočil a spadl špatným směrem. Když se hlavní řez (15/d) přiblíží k nedořezu (15/f), měl by strom začít padat.

Pokud strom padá během řezání:

■ Pokud strom padá špatným směrem nebo se naklání zpět a skřípe řetězovou pilu, hlavní řez přerušte. K otevření řezu a naklonění stromu do požadovaného směru pádu zarazte klíny.

• Řetězovou pilu okamžitě vytáhněte z řezu, vypněte a odložte.
  Jděte na únikovou cestu.
  ■ Dávejte pozor na padající větve.

• Pokud strom zůstane stát, zarážením klínů ve směru hlavního řezu ho kontrolovaně vedte k pádu.

• Po skončení řezání okamžitě sejměte ochranu sluchu a dávejte pozor na signály nebo výstražná volání.

7.3 Odvětvování (16)

Při této práci je třeba dodržovat následující body:

Podržte řetězovou pilu na kmeni stromu a odřízněte volně přístupné větve jednu po druhé přímo na kmeni stromu (16/a). Na svazích postupujte zdola nahoru.
Větší dolů směřující větve, které strom podpírají, nechte zprvu tak.
■ Menší větve oddělte jedním řezem.
Dávejte pozor na větve pod napětím, tyto větve nejdříve kousek nařízněte shora, poté je přeřízněte zdola nahoru, aby se předešlo zaklínění řetězové pily (16/b).
■ Volné visící větve nejdříve kousek nařízněte zdola, poté je přeřízněte shora (16/c).
Zapichovací, podélné a tangenciální řezy by měly provádět jen zkušené nebo vyškolené osoby.

7.4 Zkracování kmenu (17, 18, 19)

Při této práci je třeba dodržovat následující body:

• Při poloze ve svahu vždy pracujte nad kmenem stromu, neboť kmen stromu se může odkutálet.
• Řetězovou pilu ved'te tak, aby se v prodloužené oblasti pohybu pilového řetězu nena-cházela žádná část těla.
• Retězovou pilu nasad'te na kmen:

Zachycovací zub zasad'te hned vedle hrany řezu a řetězovou pilu nechte kolem tohoto bodu otáčet.
- Retězová pila může při nasazování sklouznout na bok nebo lehce odskočit. To je závislé na dřevu a stavu pilového řetězu. Proto musíte řetězovou pilu stále pevně držet.

Na konci řezu se řetězová pila díky své vlastní hmotnosti vytočí, jestliže již nebude v řezu. Kontrolovaně ji přidržujte v opačném směru a nevyvíjejte žádný tlak, aby se pilový řetěz nedotkl podlahy.

■ Po skončení řezu vyčkejte, až pilový řetěz zastaví, než řetězovou pilu vypnete.
■ Motor řetězové pily vždy vypínejte, než přejdete k dalšímu stromu.

Celá délka kmenu leží rovnoměrně:

Kmen rozřezávejte odshora a neřežte do země (17/a).

Kmen leží na jednom konci:

Aby se predešlo zaklínění řetězové pily a roztríštění dřeva, nejprve odřízněte 1/3 průměru kmenu zdola (18/a), pak zbytek shora paralelně s dolním řezem (18/b).

Kmen leží na obou koncích:

Aby se předešlo zaklínění řetězové pily a roztríš-tění dřeva, nejprve odřízněte 1/3 průměru kmenu shora (19/a), pak zbytek zdola paralelně s horním řezem (19/b).

7.5 Zkracování řeziva

Při této práci je třeba dodržovat následující body:

■ Používejte bezpečnou podpěru pro řezání (koza, klíny, trám).
■ Dbejte na bezpečný postoj a rovnoměrné rozložení tělesné hmotnosti.
Kulatinu zajistěte proti otočení.
K řezu nasazovat pouze běžící pilu. Řetězovou pilu nikdy nezapínejte s nasazeným řetězem.
Dřevo nepřidržujte nohou nebo za pomoci jiné osoby.

8 ÚDRŽBA A PÉČE

⚠ NEBEZPEČÍ! Ohrožení života kvůli neodborné údržbě. Práce údržby prováděné nekvalifikovaným personálem i neschválené náhradní díly mohou v provozu přivodit těžká poranění a dokonce i smrt.

■ Neodstraňujte žádná bezpečnostní zařízení, musí být stále funkční.
■ Používejte jen schválené originální náhradní díly.
Pravidelnou a odbornou údržbou zajistěte, aby se přístroj nacházel ve funkčním a čistém stavu.

⚠ NEBEZPEČÍ! Nebezpečí života a nebezpečí nejtěžších zranění. Ohrožení života a nebezpečí nejtěžších úrazů u zapnutého motoru.

Všechny zásahy provádějte při vypnutém motoru.

⚠ OPATRNĚ! Nebezpečí zranění. Ostrohranné a pohybující se části strojů mohou vést k po-ranění.

Při údržbě, ošetřování a čištění vždy noste ochranné rukavice!
Správná údržba je zásadně nutná pro zachování původní výkonnosti a provozní bezpečnosti stroje.
Zajistěte, aby všechny matice a šrouby byly pevně utaženy, aby bylo jisté, že stroj stále pracuje za dobrých podmínek.
Nikdy nepoužívejte stroj s opotřebovanými nebo poškozenými díly. Poškozené díly musí být vyměněny a nikdy nesmí být opravovány.

Před údržbou:

■ Motor vypněte a nechte vychladnout.
Vytáhněte koncovku zapalovací svíčky.
Při práci na pilovém řetězu noste ochranné rukavice.
Nesundávejte ochranný kryt, s výjimkou případů, kdy je nutné provést zásahy na vodicí liště nebo na řetězu.
Oleje, benzin a další znečistující láky likvidujte podle předpisů.

8.1 Demontáž/montáž víka vzduchového filtru (20)

Demontáž víka vzduchového filtru

1. Šroubovákem uvolněte upevňovací šrouby (20/1) z víka vzduchového filtru (20/2).
2. Ze stroje sejměte víko vzduchového filtru (20/a).

Montáž víka vzduchového filtru

1. Víko vzduchového filtru nasad'te na přístroj (20/b).
2. Utáhněte upevňovací šrouby (20/1) víka vzduchového filtru.

8.2 Čištění vzduchového filtru (21)

POZOR! Ohrožení špinavým, poškozeným nebo chybějícím vzduchovým filtrem. Jestliže chybí vzduchový filtr nebo je znečištěný či poškozený, dojde k neopravitelnému poškození motoru stroje.

Čištění vzduchového filtru je předpokladem pro bezchybný provoz a dlouhou životnost stroje. Aby se předešlo poškození motoru, nepracujte bez vzduchového filtru nebo s poškozeným vzduchovým filtrem.
Čištění by se mělo provádět po každých 15 hodinách použití stroje.
- Filtrační vložku nesmíte nikdy prát a vždy ji musíte při znečištění nebo poškození vyměnit.

Demontáž vzduchového filtru

1. Motor vypněte a nechte vychladnout.
2. Demontujte víko vzduchového filtru (viz Kapitola 8.1 "Demontáž/montáž víka vzduchového filtru (20)", strana 227).
3. Povolte křídlatou matici (21/1).
4. Vzduchový filtr (21/2) vytáhněte směrem nahoru (21/a).
5. Nasávací otvor (21/3) uzavřete čistou utěrkou. To zabrání padání částic nečistot do prostoru karburátoru.

Vyčištění vzduchového filtru

1. Filtr vyčistěte štětcem nebo jemným kartáčem, eventuálně jej zevnitř směrem ven opatrně vyfoukejte stlačeným vzduchem.

Montáž vzduchového filtru

1. Vzduchový filtr (21/2) nasad'te na nasávací otvor (21/3) (21/b).
2. Vzduchový filtr našroubujte s křídlatou maticí (21/1).

8.3 Kontrola/výměna zapalovací svíčky (22, 23)

Při poškození izolace, silném opálení elektrod nebo u nadměrně naolejovaných elektrod musíte zapalovací svíčku vyměnit.

Příprava

1. Motor vypněte a nechte vychladnout.
2. Demontujte víko vzduchového filtru (viz Kapitola 8.1 "Demontáž/montáž víka vzduchového filtru (20)", strana 227).
3. Vytáhněte koncovku zapalovací svíčky (22/1).

Kontrola vzdálenosti elektrod (23)

1. Zapalovací svíčku (22/2) vyšroubujte dodaným kombinovaným klíčem.
2. Elektrodu vyčistěte kartáčem (23/1).
3. Změřte vzdálenost (23/2). Vzdálenost musí činit 0,6 – 0,7 mm.

Výměna zapalovací svíčky

1. Zapalovací svíčku (22/2) vyšroubujte dodaným kombinovaným klíčem.
2. Novou zapalovací svíčku zašroubujte až na doraz.
3. Koncovku nasuňte na zapalovací svíčku.

8.4 Vodicí lišta (25, 27)

K zamezení nesymetrickému opotřebení byste měli vodicí lištu pravidelně otáčet.

Musí být provedena následující údržba:

■ Namažte ložisko vodicí hvězdice (27).
Drážku vodicí lišty vyčistěte škrabkou (není obsažena v dodávce) (25).
■ Vyčistěte mazací otvory.
Plochým pilníkem odstraňte otřepy z vodicích boků a případné odchylky mezi vedeními vyrovnejte.

Vodicí lišta musí být vyměněna, když:

hloubka drážky je menší než výška tažného článku (který se nikdy nesmí dotýkat dna drážky);
■ vnitřní vodicí stěna je tak opotřebována, že se řetěz naklání do strany.

8.5 Broušení pilového řetězu (24)

⚠ NEBEZPEČÍ! Ohrožení života zpětným rázem (kickback)! Neodborně nabroušený pilový řetěz zvyšuje nebezpečí zpětného rázu, a tím nebezpečí smrtelného poranění.

Pilový řetěz by měl být odborně nabroušen tak, aby se snížilo nebezpečí zpětného rázu.

H UPOZORNĚNÍ Nezkušeným uživatelům řetězových pil doporučujeme, aby si pilový řetěz nechali nabrousit u odborníka v příslušném zá- kaznickém servisu.

Z důvodů bezpečnosti a výkonnosti musí být ře-tězová pila vždy dobře nabroušena.

Broušení je potřebné, když:

Piliny z řezání jsou prašné.
■ Pro řezání je nutné vynaložit větší sílu.
- Řez není rovný.

■ Zvyšují se vibrace.
■ Zvyšuje se spotřeba paliva.

Když je broušením pověřen školený servis, může být provedeno s příslušnými nástroji, které mají minimální úběr materiálu a zaručují rovnoměrné nabroušení všech zubů.

Samostatné broušení pilového řetězu lze prová-dět pomocí speciálních kulatých pilníků, jejichž průměr je přizpůsoben jednotlivému typu řetězu (Tabulka údržby řetězu). Vyžaduje to šikovnost a zkušenosti, aby nedošlo k poškození zubů.

K nabroušení pilového řetězu:

1. Vypněte motor, uvolněte brzdu řetězu, vodicí lištu s namontovaným pilovým řetězem pevně upněte do vhodného svěráku a dbejte na to, aby se mohl pilový řetěz volně pohybovat.
2. Napněte pilový řetěz, pokud je volný.
3. Namontujte pilník do příslušného vedení a potom jej vedťe ve vybrání zubu, zachovávejte přitom rovnoměrný sklon, podle profilu zubu.
4. Provedte jen několik tahů pilníkem, výhradně směrem dopředu, a tento pracovní krok opakujte na všech zubech se stejnou orientací (doprava nebo doleva).
5. Otočte polohu vodicí lišty ve svěráku, abyste tento pracovní krok opakovali na zbývajících zubech.
6. Zkontrolujte, zda omezovací zub nevyčnívá z kontrolního nástroje, případný přesah odstraňte plochým pilníkem a profil zaoblete.
7. Po nabroušení odstraňte všechny špony z pilování a prach a promažte pilový řetěz v olejové lázni.

Řetěz musí být vyměněn, když:

■ Délka zubů je menší než 5 mm.
Je-li k dispozici: Nebylo dosaženo označení na zubech řezacích článků;
Vůle článků na nýtech řetězu je příliš velká.

8.6 Kontrola vzdálenosti elektrod (26)

Stroj nikdy nepoužívejte bez dostatečného mazání řetězu. Tím se zkrátí životnost stroje. Proto před zahájením práce zkontrolujte množství oleje v olejové nádrži a rozvod oleje.

1. Nastartujte stroj.
2. Běžící pilový řetěz držte asi 15 cm nad pařezem nebo vhodnou podložkou.

U dostatečného mazání se vytvoří lehký olejový film na pařezu (26/1).

8.7 Nastavení mazání řetězu (28)

⚠️ NEBEZPEČÍ! Nebezpečí života a nebezpečí nejtěžších zranění. Ohrožení života a nebezpečí nejtěžších úrazů u zapnutého motoru.

Všechny zásahy provádějte při vypnutém motoru.

Množství dopravovaného oleje lze regulovat seřizovacím šroubem. Seřizovací šroub je umístěn na spodní straně stroje (28/1).

K nastavení dopravovaného množství použijte malý šroubovák:

■ Ve směru hodinových ručiček pro menší do-pravované množství
■ Proti směru hodinových ručiček pro větší dopravované množství

Během práce pravidelně kontrolujte, zda je v olejové nádrži dostatek oleje.

8.8 Kontrola zastavení pilového řetězu při volnoběhu

⚠️ VÝSTRAHA! Nebezpečí vyplývající z běžícího pilového řetězu. Pilový řetěz pohybující se ve volnoběhu může při práci vést ohrožení života a poranění.

V žádném případě nepracujte s řetězovou pilou, jestliže se pilový řetěz pohybuje ve volnoběhu.
Před každým použitím zkontrolujte zastavení pilového řetězu, jestliže motor běží s volnoběžnými otáčkami.

1. Nastartujte motor a nechte ho běžet na volnoběh.
2. Zkontrolujte, zda se pilový řetěz zastaví.
3. Jestliže se pilový řetěz pohybuje, mohlo dojít k následujícím chybám:

Volnoběžné otáčky jsou příliš vysoké (Nastavení volnoběžných otáček na karburátoru).
■ Spojka je poškozená, znečištěná nebo nesprávně nastavená. Obratte se na servis AL-KO.

8.9 Nastavení volnoběžných otáček na karburátoru

Volnoběžné otáčky jsou uvedeny v technických parametrech (Technické údaje). Nejlépe je možné je nastavit pomocí otáčkoměru.

Budou-li volnoběžné otáčky správně nastaveny, motor běží ve volnoběhu a pilový řetěz se nepohybuje. Podle místa použití (pohoří, rovina) je po-

třebná úprava nastavení volnoběhu prostřednic-tvím dorazového šroubu „T“.

HUPOZORNĚNÍ Regulační šrouby pro směs při volnoběhu „L“ a plném zatížení „H“ mohou být nastavovány jen servisem AL-KO.

Pilový řetěz se pohybuje bez přidání plynu:

Volnoběžné otáčky jsou příliš vysoké.

1. Dorazový šroub volnoběžných otáček „T“ (11/6) mírně otočte proti směru hodinových ručiček, dokud se pilový řetěz nepřestane pohybovat.

Není-li přidán plyn, motor se vždy vypne:

Volnoběžné otáčky jsou příliš nízké.

1. Dorazový šroub volnoběžných otáček „T“ (11/6) mírně otočte ve směru hodinových ručiček, až bude motor rovnoměrně běžet.

Není-li možné optimální nastavení karburátoru otáčením dorazového šroubu volnoběžných otáček „T“, nechejte karburátor optimálně nastavit servisem AL-KO.

8.10 Tabulka údržby řetězu

⚠️ VÝSTRAHA! Nebezpečí těžkého poranění. Jestliže se na řetězové pile nenachází schválený pilový řetěz nebo vodicí lišta, může dojít k těžkým poraněním.

■ Používejte jen schválené pilové řetězy a vodicí lišty.

Tabulka ukazuje hodnoty pro různé druhy řetězu.

Typ řetězu Průměr pilníku Úhel hlavy zubu			Úhel podříz-nutí	Úhel sklonu hlavy (55°)	Hloubka
		Úhel otáčení nástroje	Úhel sklonu nástroje	Stranový úhel
6646, 6651, 6656
21BPX056E21BPX056X	4,8 mm / 3/16"	30° 10° 60° 0,64	mm /		0,025"
21BPX064E21BPX064X	4,8 mm / 3/16"	30° 10° 60° 0,64	mm /		0,025"
21BPX072E21BPX072X	4,8 mm / 3/16"	30° 10° 60° 0,64	mm /		0,025"
6651, 6656
21LPX056E21LPX056X	4,8 mm / 3/16"	25° 10° 60° 0,64	mm /		0,025"
21LPX064E21LPX064X	4,8 mm / 3/16"	25° 10° 60° 0,64	mm /		0,025"
21LPX072E21LPX072X	4,8 mm / 3/16"	25° 10° 60° 0,64	mm /		0,025"
6656

Typ řetězu Průměr pilníku Úhel hlavy zubu		Úhel podříz-nutí	Úhel sklonu hlavy (55°)	Hloubka
73LPX060E 73LPX060X	5,5 mm / 7/32" 25° 10° 60° 0,64 mm /			0,025"
73LPX068E 73LPX068X	5,5 mm / 7/32" 25° 10° 60° 0,64 mm /			0,025"
73LPX072E 73LPX072X	5,5 mm / 7/32" 25° 10° 60° 0,64 mm /			0,025"
Hloubka Pilník

8.11 Plán údržby

Následující práce smí provádět uživatel. Všechny další práce mohou být prováděny jen servisní dílnou.

Následující pokyny se vztahují k normálním podmínkám použití. Při zvláštních podmínkách, jako např. při mimořádně dlouhé, každodenní pracovní době, musí být intervaly údržby příslušně zkráceny.

Plán údržby
	Jeden-krát po 5 hod.	Před za-čátkem práce	Týdně	Kaž-dých 50 hod.	Každých 100 hod.	V pří-padě potře-by	Před/po se-zóně, ročně
Karburátor
Zkontrolovat volnoběh X
Vzduchový filtr
Vyčistit X
Vyměnit X
Zapalovací svíčka
Zkontrolovat vzdálenost elektrod, popř. nastavit				X			X
Vyměnit X X
Tlumič výfuku
Vizuální kontrola a kont-rola stavu		X
Palivová a olejová ná-drž
Vyčistit				X X
Řetězová brzda
Kontrola funkce		X

Plán údržby

	Jeden-krát po 5 hod.	Před za-čátkem práce	Týdně	Kaž-dých 50 hod.	Každých 100 hod.	V pří-padě potře-by	Před/po se-zóně, ročně
Čištění a mazání kloubo-vých míst			X			X
Mazání řetězu
Kontrola X X
Řetěz
Vizuální kontrola a kont-rola stavu, kontrola na-broušení		X
Nabroušení X X
Výměna, popř. i řetězo-vého kola a jeho ložiska						X
Vodicí lišta
Vizuální kontrola a kont-rola stavu		X
Otočení vodicí lišty X
Promazání vratné hvězdy X
Vyčištění drážky řetězu/otvoru přivádění oleje		X
Vyčištění ochranného krytu z vnitřní strany		X
Všechny přístupné šrouby (kromě seřizova-cích šroubů)
Dotažení X X X
Celý stroj
Vizuální kontrola a kont-rola stavu		X
Vyčištění (vč. vstupu vzduchu, chladicích že-ber válce)		X X X

9 POMOC PŘI PORUCHÁCH

! OPATRNĚ! Nebezpečí zranění. Ostrohranné a pohybující se části strojů mohou vést k po-ranění.

Při údržbě, ošetřování a čištění vždy noste ochranné rukavice!

i UPOZORNĚNÍ V případě poruch, které nejsou v této tabulce uvedené nebo které nemůžete sami odstranit, se obrat'te na náš zákaznický servis.

Porucha Příčina Odstranění
Motor nemůže být spuštěn nebo se ihned zase vypne.	Nesprávný postup Motor nastartujte podle popisu v tomto návodu k použití.
	Znečištěná zapalovací svíčka nebo nesprávná vzdálenost elektrod	Vyčistěte nebo vyměňte zapalovací svíčku.
	Zakrytý vzduchový filtr	Vyčistěte nebo vyměňte vzduchový filtr
Vodicí lišta a pilový řetěz jsou při běhu horké. Tvorba kouře.	Pilový řetěz je příliš napnutý. Uvolněte napětí řetězu.
	Olejová nádrž je prázdná. Dolijte olej na pilový řetěz.
	Otvor pro výstup oleje anebo drážka vodicí lišty jsou znečištěné.	Vyčistěte otvor pro výstup oleje anebo drážku vodicí lišty.
Motor běží, ale pilový řetěz se nepohybuje.	Pilový řetěz je příliš napnutý. Uvolněte napětí řetězu.
	Chyba stroje Obrat’te se na servis AL-KO.
Místo pilin je vyhazován pouze dřevěný prach. Řetězová pila musí být tlačena skrze dřevo.	Pilový řetěz je tupý. Pilový řetěz nabruste nebo vyhledej-te servis AL-KO.
Stroj nezvykle vibruje. Chyba stroje Obrat’te se na servis AL-KO.

10 PŘEPRAVA

⚠️ VÝSTRAHA! Nebezpečí života a nebezpečí nejtěžších zranění. Běžící řetězová pila při přepravě může vést k nejtěžším zraněním a dokonce ke smrti.

• Retězovou pilu nikdy nenoste a nepřepravujte s běžícím pilovým řetězem.
  ■ Přepravu provádějte podle shora uvedených opatření.

Přepravu provádějte podle následujících opatření:

1. Vypněte motor.
2. Nechte stroj vychladnout.

3. Odstraňte veškeré piliny z řezání nebo zbytky oleje.

4. Ochranný kryt přetáhněte přes vodicí lištu.

Řetězovou pilu noste jen za rukojeť. Při tom směřuje vodicí lišta dozadu.

Ve vozidlech: Zajistěte řetězovou pilu proti převrácení, poškození a výtoku provozních prostředků.

11 SKLADOVÁNÍ

Po každém použití stroj pořádně vyčistěte a, jsou-li k dispozici, umístěte všechny ochranné kryty. Přístroj uchovávejte na suchém, uzamykatelném místě a mimo dosah dětí.

Pokud nechcete přístroj používat déle než 2 - 3 měsíce, jsou nutné následující práce, aby se zabránilo škodám:

1. Úplně vyprázdněte palivovou a olejovou nádrž.
2. Sejměte pilový řetěz a vodicí lištu, vyčistěte a postříkejte olejem na ochranu proti korozi.
3. Přístroj pokud možno skladujte na suchém místě.

POZOR! Nebezpečí poškození stroje. Za- schlý/zalepený olej na pilový řetěz při dlouhém skladování poškozuje díly vedoucí olej.

Před delším skladováním olej na pilové řetězy odstraňte ze stroje.

12 LIKVIDACE

Benzin a motorový olej nepatří do domácího odpadu nebo odtoků, ale odvážejí se k roztřídění, příp. k ekologické likvidaci!

Před likvidací stroje musíte vyprázdnit palivo-vou nádrž a nádrž motorového oleje!
Obal, stroj a příslušenství jsou vyrobeny z recyklovatelných materiálů a je nutné je likvidovat příslušným způsobem.

13 TECHNICKÉ ÚDAJE
Řetězové pily

Typ 6646 6651 6656
Č. výrobku 127523 127524 127525
Typ motoru Dvoudobý chlaze-	ný vzduchem	Dvoudobý chlaze- ný vzduchem	Dvoudobý chlaze- ný vzduchem
Objem motoru 46,5 cm3 50,9 cm3 55,5 cm3
Maximální výkon motoru v kW (dle ISO 7293)	2,0/9 000 min-1	2,2/9 000 min-1	2,4/9 000 min-1
Systém snadného startu Ano / palivové čer- padlo		Ano / palivové čer- padlo	Ano / palivové čer- padlo
Otáčky na volnoběh 3 000 +/- 400 min	-1	3 000 +/- 400 min-1	3 000 +/- 400 min-1
Maximální otáčky 13000 min	-1	13000 min-1	13000 min-1
Palivo Bezolovnatý ben-	zin min. 90 ROZ	Bezolovnatý ben- zin min. 90 ROZ	Bezolovnatý ben- zin min. 90 ROZ
Směšovací poměr 1:50 1:50 1:50
Objem palivové nádrže 510 cm	3	510 cm3	510 cm3
Objem olejové nádrže 290 cm	3	290 cm3	290 cm3
Řetězové kolo:
■ Počet zubů 7T 7T 7T
■ Dělení	0,325“ / 8,255 mm	0,325“ / 8,255 mm	0,325“ / 3/8" 8,255 / 9,525 mm
Jištění řetězu	Ano / automaticky	Ano / automaticky	Ano / automaticky
Hmotnost řetězové pily u prázdných nádrží:
■ Hmotnost s vodicí lištou a pilovým řetězem	max. 6,89 kg	max. 7,0 kg	max. 7,0 kg pro 0,325" max. 7,25 kg pro 3/8"
■ Hmotnost bez vodicí lišty a pilové- ho řetězu	5,75 kg	5,75 kg	5,75 kg
Hladina akustického tlak LpA (dle ČSN EN ISO 22868)	99,1 dB(A), K=3,0 dB(A)	100,8 dB(A), K=3,0 dB(A)	100,3 dB(A), K=3,0 dB(A)
Hladina akustického výkonu LwA (dle ČSN EN ISO 22868)	112,4 dB(A), K=3,0 dB(A)	112,9 dB(A), K=3,0 dB(A)	113,2 dB(A), K=3,0 dB(A)
Ekvivalentní celková hodnota vibrací (dle ČSN EN ISO 22867):
Přední držadlo (K = 1,5 m/s2) 3,69 m/s	2	4,20 m/s2	4,43 m/s2
Zadní držadlo (K = 1,5 m/s2)	3,91 m/s2	4,40 m/s2	4,38 m/s2
Hodnoty CO2	1311 g/kWh	925 g/kWh	925 g/kWh

Typ 6646 6651 6656

Toto měření CO₂ je výsledkem zkoušky reprezentativního (základního) motoru pro typ, popř. řadu motorů v pevném zkušebním cyklu za laboratorních podmínek a nepředstavuje žádnou výslovnou nebo implicitní záruku výkonu určitého motoru.

Pilové řetězy a vodicí lišty

	Pilové řetězy Vodicí lišty
Typ přístro-je	Typ Ore-gon	Dělení Šířka vodicí-ho článku		Rych-lost	Tvar zubů	Typ Ore-gon	Dělení Délka Využi-telná délka			Počet zubů
6646, 6651, 6656	21BPX056E / 21BPX056X	0,325" / 8,255 mm	0,058" / 1,47 mm	25 m/s kulatý		138PXBK095	0,325" / 8,255 mm	33 cm/13"	29,7 10
						138PXLBK095			29,8 10
	21BPX064E / 21BPX064X	0,325" / 8,255 mm	0,058" / 1,47 mm	25 m/s kulatý		158PXBK095	0,325" / 8,255 mm	38 cm / 15"	36,5 10
						158VXLGK095			36,2 12
	21BPX072E / 21BPX072X	0,325" / 8,255 mm	0,058" / 1,47 mm	25 m/s kulatý		188PXBK095	0,325" / 8,255 mm	45 cm / 18"	43 10
						188VXLGK095			42,7 12
6651, 6656	21LPX056E / 21LPX056X	0,325" / 8,255 mm	0,058" / 1,47 mm	25 m/s hranatý 0,325"/8,2			55 mm	33 cm/13"	29,4 12
						138PXLBK095			29,8 10
	21LPX064E / 21LPX064X	0,325" / 8,255 mm	0,058" / 1,47 mm	25 m/s hranatý		158RNBK095	0,325"/8,255 mm	38 cm/15"	36,1 12
						158VXLGK095			36,2 12
	21LPX072E / 21LPX072X	0,325" / 8,255 mm	0,058" / 1,47 mm	25 m/s hranatý		188RNBK095	0,325" / 8,255 mm	45 cm / 18"	42,7 12
						188VXLGK095			42,7 12
6656	73LPX060E /73LPX060X	3/8" /9,525 mm	0,058" /1,47 mm	28,9 m/s	hranatý	168RNDK095	3/8" /9,525 mm	40 cm /16"	38,8 11
						168VXLHK095			38,9 11
	73LPX068E /73LPX068X	3/8" /9,525 mm	0,058" /1,47 mm	28,9 m/s	hranatý	188RNDK095	3/8" /9,525 mm	45 cm /18"	46,3 11
						188VXLHZ095			46,3 11
	73LPX072E /73LPX072X	3/8" /9,525 mm	0,058" /1,47 mm	28,9 m/s	hranatý	208RNDK095	3/8" /9,525 mm	50 cm /20"	50,1 11
						208VXLHK095			50 11

14 ZÁKAZNICKÝ SERVIS/SERVIS

Máte-li nějaké dotazy k záruce, opravě nebo náhradním dílům, obrat'te se prosím na nejbližší

servis AL-KO. Najdete je na internetu pod následující adresou:

Případné vady na materiálu či výrobní závady na výrobku odstraníme během zákonné lhůty pro reklamaci nedostatků, a to dle našeho uvážení bud' opravou, nebo dodáním náhradního výrobku. Lhůta pro reklamaci nedostatků se řídí právními ustanoveními země, ve které byl výrobek zakoupen.

Naše záruka platí jen v následujících případech:

■ Dodržujte tento návod k obsluze
- Rádné zacházení
■ Použití originálních náhradních dílů

Záruka zaniká v následujících případech:

■ Svévolné pokusy o opravu
■ Svévolné technické změny
■ Používání v rozporu s určeným účelem

Ze záruky jsou vyloučeny:

Škody na laku, které jsou způsobeny normálním opotřebením.
■ Opotřebované díly, které jsou na kartě náhradních dílů xxxxxx (x) označeny rámečkem.
■ Spalovací motory (zde platí zvláštní záruční ustanovení příslušného výrobce motoru)

Záruční doba začíná dnem nákupu prvním koncovým uživatelem. Rozhodující je datum na nákupním dokladu. S tímto záručním listem a originálem nákupního dokladu se obraťte na svého prodejce nebo nejbližší autorizovaný servis pro zákazníky. Zákonné nároky kupujícího na reklamaci nedostatků vůči prodávajícímu zůstávají tímto prohlášením nedotčeny.

PREKLAD ORIGINÁLNEHO NÁVODU NA POUŽITIE Obsah

1 O tomto návode na použitie.... 238

1.1 Symboly na titulnej strane 238

2.2 Možné predvídatel'né chybné použitie238

2.3 Zvyškové riziká.... 238

2.4 Bezpečnostné a ochranné zariadenia 239

2.5 Symboly na zariadenie.... 239

2.6 Rozsah dodávky.... 240

2.7 Prehl'ad výrobku (01)...... 240

3 Bezpečnostné pokyny.... 241

3.3.3 Práce s ret'azovou pílou ..... 243

6.2 Po ukončení prác....248

8.11 Plán údržby....256

13 Technické údaje .....259

14 Zákaznícky servis....261

15 Záruka 261

1 O TOMTO NÁVODE NA POUŽITIE

■ Ret'azovú pílu používajte iba na l'ahké práce pri pílení dreva.
Pred pílením drevo skontrolujte, či neobsahuje cudzie predmety, napr. klince a skrutky, kovové diely.

2.2 Možné predvídatel'né chybné použitie

Ochranný kryt vodiacej lišty

Bezpečnostné blokovacie tlačidlo

Nebezpečenstvo spätného rázu!

Symbol Význam

Pred uvedením do prevádzky si prečítajte návod na použitie!

Noste ochrannú prilbu, ochranu slu-chu a ochranu očí!

Noste ochranné rukavice!

Noste pevnú obuv!

Poloha: Na benzínovej nádrži, v blízkosti uzáveru nádrže

Symbol Význam

1 Vodiaca lišta

2 Ret'az píly

3 Benzínová ret'azová píla

4 Ochranný kryt vodiacej lišty

5 Pilník

6 Skrutkovač

7 Kombinovaný klúč

8 Návod na použitie

2.7 Prehl'ad výrobku (01)

5 Kryt vzduchového filtra

8 Bezpečnostné blokovacie tlačidlo

9 Zadná rukovät'

10 Kolískový spínač na vypnutie motora, automaticky vratný

11 Palivová nádrž

15 Ochranný kryt vodiacej lišty

20 Dekompresné tlačidlo

21 Návod na použitie

3 BEZPEČNOSTNÉ POKYNY

3.1 Bezpečnostné upozornenia pre ret'azové píly

- Ret'azovú pílu držte vždy svojou pravou rukou za zadnú rukovát' a l'avou rukou za prednú rukovát'. Držanie ret'azovej píly v opačnom pracovnom postoji zvyšuje riziko zranení a nesmie sa používat'.

3.3.3 Práce s ret'azovou pílou

bezpečnostná obuv s drsnou podrážkou, ocel'ovou špicou a ochrannou vložkou proti prerezaniu.

■ Dbajte pozor nato, aby sa do zeme nedostal ret'azový olej.

- Benzín a olej prepravujte a skladujte výlučne v na to určených nádobách. Zabezpečte, aby deti nemali prístup ku skladovanému benzínu a oleju.

Vyhýbajte sa dotyku pokožky s produktmi z minerálneho oleja. Benzínové pary nevdychujte. Pri tankovaní vždy použite ochranné rukavice. Pravidelne vymeňte a očistite ochranný odev.

Dbajte na to, aby sa Váš odev nedostal do kontaktu s benzínom. Ak sa benzín dostal na Váš odev, okamžite sa prezlečte.

3.3.7 Bezpečnost' osôb, zvierat a vecných hodnôt

i UPOZORNENIE Zmes je vystavená stálemu procesu starnutia. Nepripravujte si z toho velké množstvá, aby ste sa vyhli usadeninám.

Zmiešavací pomer Benzín Olej

50:1 (50 jednotiek pa-liva a 1 jednotiek ole-ja)

5 litrov 100 ml

1. Do schváleného kanistra dajte cca polovicu uvedeného množstva benzínu.
2. Prilejte všetok olej tak, ako je to uvedené v tabuľke.
3. Prilejte zvyšok benzínu.
4. Nádobu uzavrite a poriadne premiešajte.

1. Vypnite motor a na pílovú ret'az nasad'te ochranný kryt.
2. Uzáver nádrže (07/1) a okolitú oblast' očistite, aby sa do nádrže nedostala špina.
3. Uzáver nádrže (07/1) odkrúťte opatrne, lebo vo vnútri sa mohol vytvorit' tlak.
4. Palivo nalievajte použitím lievika.
5. Nasadte uzáver nádrže a dotiahnite ho.
6. Z podlahy a z prístroja odstráňte vyliate palivo.
7. Prístroj naštartujte až vtedy, ked' sa vyparili výpary paliva.

Lanko nevyťahujte úplne a nenechávajte ho dotknút' sa okraja otvoru vedenia lanka a pri pustení držadla zabráňte tomu, aby sa lanko nekontrolovane stiahlo spät'.

1. Pustite bezpečnostné blokovacie tlačidlo (12/1) a následne plynovú páku (12/2).
2. Motor nechajte niekol'ko sekúnd bežat' naprázdno.
3. Kolískový spínač (12/3) prepnite do polohy „STOP“ (12/a).

6.2 Po ukončení prác

7.1 Použitie ozubeného dorazu (13)

■ asymetrický rast, poškodenie stromu

1. Ak strom zostane stát, kontrolovane ho uvedte do pádu vrazením klinov.
2. Po ukončení pílenia okamžite odložte ochranu sluchu a dávajte pozor na signály alebo varovné volania.

Celá dížka kmeňa stromu leží rovnomerne:

Kmeň stromu prepíl'te zhora a nazapílte do zeme (17/a).

Kmeň stromu leží na jednom konci:

8.2 Čistenie vzduchového filtra (21)

Demontáž vzduchového filtra

1. Vypnite motor a nechajte ho vychladnút'.
2. Odmontujte kryt vzduchového filtra (pozri Kapitola 8.1 "Demontáž/montáž krytu vzduchového filtra (20)", strana 252).
3. Povol'te krídlovú maticu (21/1).
4. Vzduchový filter (21/2) vytiahnite smerom ho-re (21/a).
5. Nasávací otvor (21/3) upchajte čistou handrou. Tým zabránite vniknutiu nečistôt do priestoru karburátora.

Montáž vzduchového filtra

1. Vzduchový filter (21/2) nasad'te (21/b) na nasávací otvor (21/3).

2. Vzduchový filter upevnite krídlovou maticou (21/1).

Vodiaca lišta by sa mala pravidelne otáčat', aby sa zabránilo asymetrickému opotrebeniu.

⚠️ NEBEZPEČENSTVO! Nebezpečenstvo ohrozenia života v dôsledku spätného rázu (kickback)! Nesprávne nabrúsená pílová ret'az zvyšuje nebezpečenstvo spätného rázu a tým nebezpečenstvo smrtelných zranení.

Zabezpečte správne nabrúšenie pílovej ret'aze, aby ste znížili nebezpečenstvo spätného rázu.

Z dôvodov bezpečnosti a efektivnosti musí byt'reťaz píly vždy dobre naostrená.

1. Dorazovú skrutku „T“ vol'nobehu (11/6) trochu povol'te proti smeru hodinových ručičiek, kým sa pílová ret'az nezastaví.

Motor sa vždy zastaví, ked' sa nepridá plyn:

1. Dorazovú skrutku „T“ vol'nobehu (11/6) trochu dotiahnite v smere hodinových ručičiek, kým motor nebeží rovnomerne.

8.10 Tabul'ka údržby ret'aze

■ Používajte iba schválené ret'aze píly a vodia-ce lišty.

Tabul'ka obsahuje údaje pre rôzne druhy ret'azí.

Typ ret'aze Priemer pilní-ka	Uhol hlavy zubu	Uhol podre-zania	Uhol sklonu hlavy zubu (55°)	Rozmer híb-ky
	Uhol otáčania nástroja	Uhol sklonu nástroja	Bočný uhol
6646, 6651, 6656
21BPX056E21BPX056X	4,8 mm / 3/16" 30° 10° 60° 0,64 mm /			0,025"
21BPX064E21BPX064X	4,8 mm / 3/16" 30° 10° 60° 0,64 mm /			0,025"
21BPX072E21BPX072X	4,8 mm / 3/16" 30° 10° 60° 0,64 mm /			0,025"
6651, 6656
21LPX056E21LPX056X	4,8 mm / 3/16" 25° 10° 60° 0,64 mm /			0,025"
21LPX064E21LPX064X	4,8 mm / 3/16" 25° 10° 60° 0,64 mm /			0,025"
21LPX072E21LPX072X	4,8 mm / 3/16" 25° 10° 60° 0,64 mm /			0,025"
6656
73LPX060E73LPX060X	5,5 mm / 7/32" 25° 10° 60° 0,64 mm /			0,025"
73LPX068E73LPX068X	5,5 mm / 7/32" 25° 10° 60° 0,64 mm /			0,025"
73LPX072E73LPX072X	5,5 mm / 7/32" 25° 10° 60° 0,64 mm /			0,025"
Rozmer híbky Pilník

8.11 Plán údržby

V priebehu údržbárskych, ošetrovacích a čistiacich prác vždy noste ochranné rukavice!

1. Palivovú nádrž a nádrž motorového oleja úplne vyprázdnite.
2. Ret'az píly a vodiacu lištu zložte, vyčist'te a nastriekajte olejom proti korózii.
3. Ak je to možné, prístroj skladujte na suchom mieste.
