Produkta veids	Motorzāģis
Zīmols	AL-KO
Modelis	Solo 6656
Kategorija	Zāģis
Svars (ar vadotni un ķēdi)	aptuveni 7,0 līdz 7,25 kg atkarībā no aprīkojuma
Barošana	Divtaktu dzinējs, benzīna/eļļas maisījums 50:1
Darba tilpums	55,5 cm³
Maksimālā jauda	2,4 kW pie 9000 apgr./min.
Degvielas tvertnes tilpums	510 cm³
Ķēdes eļļas tvertnes tilpums	290 cm³
Pieejamais vadotnes garums	33 cm / 38 cm / 40 cm / 45 cm / 50 cm
Ķēdes solis	0,325" (8,255 mm) vai 3/8" (9,525 mm)
Tukšgaitas apgriezieni	3000 ± 400 apgr./min.
Maksimālie apgriezieni	13000 apgr./min.
Skaņas spiediena līmenis LpA	100,3 dB(A)
Skaņas jaudas līmenis LwA	113,2 dB(A)
Vibrācijas priekšējais rokturis	4,43 m/s²
Vibrācijas aizmugurējais rokturis	4,38 m/s²
Drošība	Ķēdes bremze, priekšējais rokas aizsargs, drošības bloķēšanas poga
Galvenās funkcijas	Koksnes zāģēšana, gāšana, zarošana, posmošana
Kārtējā apkope	Gaisa filtra tīrīšana ik pēc 15 stundām, aizdedzes sveces pārbaude, ķēdes asināšana
Rezerves daļas	Vadotne, ķēde, aizdedzes svece, gaisa filtrs, ķēdes rats
Garantija	Likumīgā garantija pret defektiem, ilgums atkarībā no valsts

Bieži uzdotie jautājumi - Solo 6656 AL-KO

Kāda veida degvielu izmantot Solo 6656?

Izmantojiet bezsvina benzīna (oktānskaitlis ≥ 90 ROZ) un augstas kvalitātes sintētiskās divtaktu motoreļļas maisījumu proporcijā 50:1 (5 L benzīna + 100 ml eļļas).

Kā iedarbināt aukstu dzinēju?

Novietojiet ierīci uz zemes, aktivizējiet ķēdes bremzi, nospiediet degvielas sūkņa pogu 3-4 reizes, atveriet dekompresijas pogu, aizveriet droseli, pēc tam velciet startera rokturi, līdz dzinējs iedarbojas, tad atveriet droseli un velciet vēlreiz. Pēc iedarbināšanas atlaidiet droseli, īslaicīgi nospiežot sprūdu.

Kā pārbaudīt ķēdes spriegojumu?

Izslēdziet dzinēju. Spriegojums ir pareizs, ja, paceļot ķēdi vidusdaļā, vilces posmi neatdalās no vadotnes, bet ķēde vēl var brīvi griezties. Lai nospriegotu, atskrūvējiet uzgriežņus, pabīdiet vadotni prom, pēc tam atkal pievelciet.

Ko darīt atsitiena (kick-back) gadījumā?

Atsitiens rodas, kad vadotnes gals pieskaras objektam. Turiet motorzāģi ar abām rokām, izmantojiet ķēdes bremzi un ieņemiet stabilu stāvokli. Nezāģējiet ar vadotnes galu. Ievērojiet lietošanas instrukcijā aprakstītos profilakses pasākumus.

Kā tīrīt gaisa filtru?

Izslēdziet dzinēju un ļaujiet tam atdzist. Noņemiet vāku, izņemiet filtru, notīriet to ar suku vai saspiestu gaisu no iekšpuses uz ārpusi. Nekad nemazgājiet filtru. Nomainiet to, ja tas ir bojāts.

Kādu eļļu izmantot ķēdei?

Izmantojiet tikai bioloģiski noārdāmu zāģēšanas ķēdes eļļu. Nekad neizmantojiet lietotu vai minerāleļļu, jo tā aizsprosto sistēmu un kaitē videi.

Kā noregulēt ķēdes eļļošanu?

Regulēšanas skrūve atrodas zem ierīces. Pagrieziet to pulksteņrādītāja virzienā, lai samazinātu eļļas plūsmu, pretējā virzienā – lai palielinātu. Regulāri pārbaudiet eļļas līmeni un eļļas plēves esamību uz griezuma.

Kad jāasina ķēde?

Asiniet ķēdi, kad skaidas kļūst pulverveidīgas, griezums nav taisns, nepieciešamais spēks palielinās vai vibrācijas un degvielas patēriņš pieaug. Izmantojiet atbilstoša diametra apaļo vīli (4,8 mm vai 5,5 mm atkarībā no ķēdes).

Kā uzglabāt motorzāģi ilgākam laikam?

Iztukšojiet degvielas un eļļas tvertnes. Noņemiet ķēdi un vadotni, notīriet un ieeļļojiet tās. Uzglabājiet ierīci sausā, sala necaurlaidīgā vietā, bērniem nepieejamā vietā.

Kur atrast rezerves daļas un pēcpārdošanas servisu?

Sazinieties ar tuvāko AL-KO apkopes servisu. Izmantojiet tikai oriģinālās daļas. Garantija aptver materiālu un ražošanas defektus, bet ne nolietojuma daļas, piemēram, ķēdi un vadotni.

LIETOŠANAS INSTRUKCIJA Solo 6656 AL-KO

1.2 Zīmju skaidrojums un signālvārdi..... 432

2 Izstrādājuma apraksts.... 432

2.1 Paredzētais lietojums 432

2.2 lepriekš paredzama potenciāli nepa-reiza izmantošana 432

2.3 Atlikušie riski 432

2.4 Drošības un aizsardzības ierīces ..... 433

2.5 Simboli uz iekārtas 433

2.6 Piegādes komplektācija .....434

2.7 Izstrādājuma pārskats (01)...... 434

3 Drošības norādījumi.... 435

3.1 Drošības norādījumi darbam ar kē- des zāgi.... 435

3.2 Atsitiena cēloņi un novēršana ...... 436

3.3 Darba drošības norādījumi.... 436

3.3.1 Lietotājs 436

3.3.2 Darba laiks.... 437

3.3.3 Darbs ar kēdes zāgi.... 437

3.3.4 Vibrācijas noslodze.... 437

3.3.5 Trokšna piesārnojums 438

3.3.6 Rīcība ar benzīnu un ellu.... 438

3.3.7 Cilvēku, dzīvnieku un īpašuma drošība.... 438

4 Montāža 439

4.1 Vadsliedes un zāga kēdes montāža (no 02 līdz 06)....439

5 Ekspluatācijas sākšana 439

5.1 Degviela 439

5.1.1 Degvielas samaisīšana.... 440

5.2 Kēdes eljošanas līdzeklis 440

5.3 Ekspluatācijas līdzekļu uzpilde (07) ... 440

5.4 Kēdes spriegojuma pārbaude (06, 08) 441

5.5 Kēdes bremzes pārbaude (09)...... 441

6 Lietošana....441

6.1 Motora ieslēgšana/izslēgšana .....441

6.1.1 Motora iedarbināšana (10, 11).....442

6.1.2 Motora izslēgšana (12) .....442

6.2 Pēc darba 442

6.3 Pārslēgšana starp normālu/vasaras un ziemas darbības režīmu (29)......443

7 Uzvedība darba laikā un darba tehnika.....443

7.1 Zobainā attura lietošana (13)......443

7.2 Koku gāšana (14, 15) ......444

7.3 Atzarošana (16) 444

7.4 Koka garināšana (17, 18, 19) .....445

7.5 Zāgmateriālu garināšana....445

8 Tehniskā apkope un tīrīšana....445

8.1 Gaisa filtra vāka demontāža/montāža (20) 446

8.2 Gaisa filtra (21) tīrīšana .....446

8.3 Aizdedzes sveces pārbaude/nomaiņa (22, 23)....446

8.4 Vadsliede (25, 27) ......446

8.5 Zāga kēdes asināšana (24) .....447

8.6 Kēdes ellošanas pārbaude (26)......447

8.7 Kēdes ellošanas pārtraukšana (28)....447

8.8 Zāga kēdes pārbaude tukšgaitas re- žīmā....447

8.9 Tukšgaitas apgriezienu skaita iestaṭī- šana karburatorā ....448

8.10 Kēdes apkopes tabula .....448

8.11 Tehniskās apkopes plāns .....449

9 Palīdzība traucējumu gadījumā......451

10 Transportēšana 451

11 Glabāšana....452

12 Utilizācija 452

13 Tehniskie dati ....452

14 Klientu apkalpošanas dienests/serviss.....455

15 Garantija....455

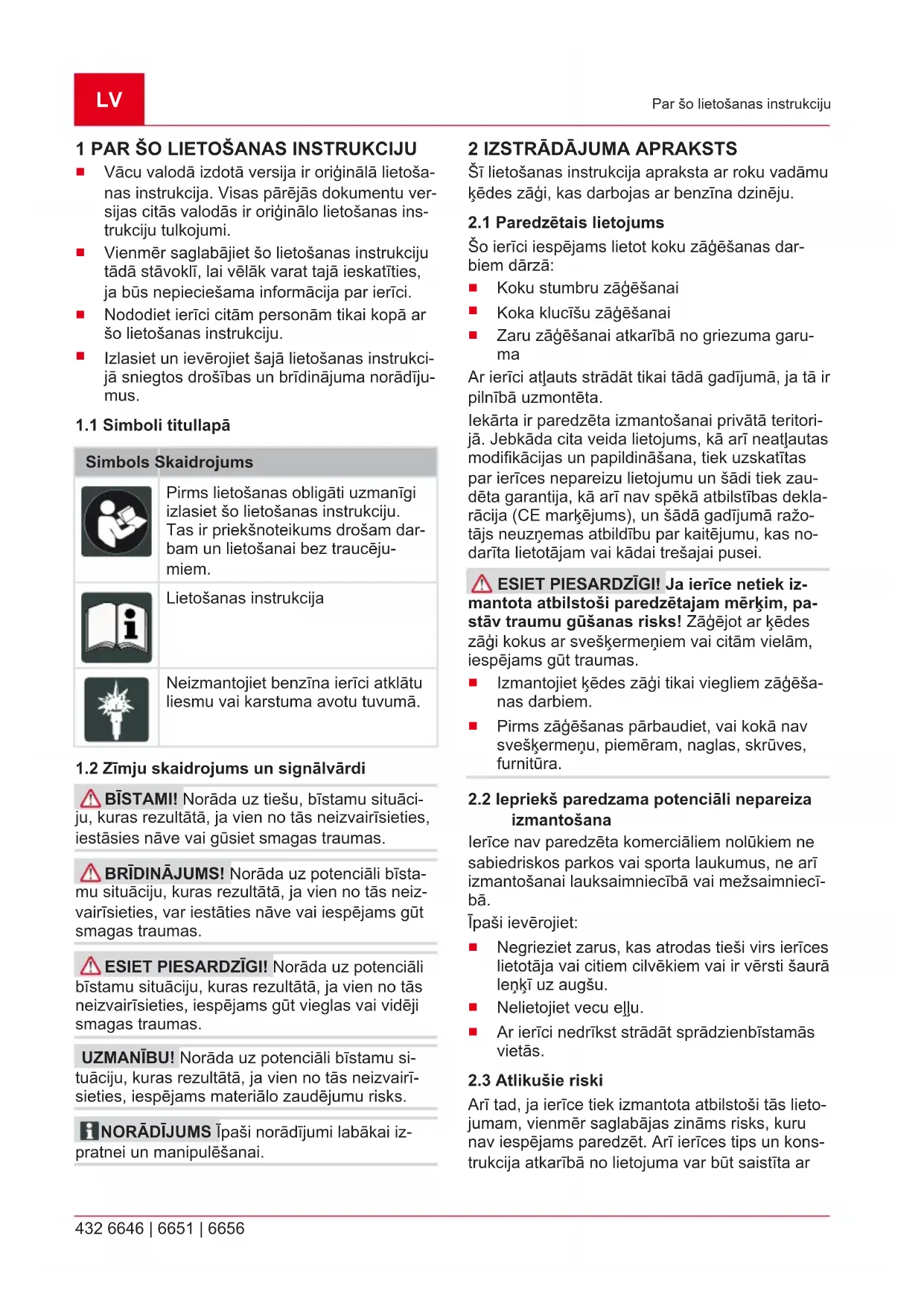

1 PAR ŠO LIETOŠANAS INSTRUKCIJU

Vācu valodā izdotā versija ir oriğinālā lietošanas instrukcija. Visas pārējās dokumentu versijas citās valodās ir oriğinālo lietošanas instrukciju tulkojumi.
■ Vienmēr saglabājiet šo lietošanas instrukciju tādā stāvoklī, lai vēlāk varat tajā ieskatīties, ja būs nepieciešama informācija par ierīci.
Nododiet ierīci citām personām tikai kopā ar šo lietošanas instrukciju.
Izlasiet un ievērojiet šajā lietošanas instrukcijā sniegtos drošības un brīdinājuma norādījumus.

1.1 Simboli titullapā

Simbols Skaidrojums

Pirms lietošanas obligāti uzmanīgi izlasiet šo lietošanas instrukciju. Tas ir priekšnoteikums drošam darbam un lietošanai bez traucēju-miem.

Lietošanas instrukcija

Neizmantojiet benzīna ierīci atklātu liesmu vai karstuma avotu tuvumā.

1.2 Zīmju skaidrojums un signālvārdi

⚠ BĪSTAMI! Norāda uz tiešu, bīstamu situāciju, kuras rezultātā, ja vien no tās neizvairīsieties, iestāsies nāve vai gūsiet smagas traumas.

⚠ BRĪDINĀJUMS! Norāda uz potenciāli bīsta-mu situāciju, kuras rezultātā, ja vien no tās neiz-vairīsieties, var iestāties nāve vai iespējams gūt smagas traumas.

ESIET PIESARDZIGI! Norāda uz potenciāli bīstamu situāciju, kuras rezultātā, ja vien no tās neizvairīsieties, iespējams gūt vieglas vai vidēji smagas traumas.

UZMANĪBU! Norāda uz potenciāli bīstamu situāciju, kuras rezultātā, ja vien no tās neizvairī-sieties, iespējams materiālo zaudējumu risks.

INORĀDĪJUMS Īpaši norādījumi labākai izpratnei un manipulēšanai.

2 IZSTRĀDĀJUMA APRAKSTS

Šī lietošanas instrukcija apraksta ar roku vadāmu kēdes zāgi, kas darbojas ar benzīna dzinēju.

2.1 Paredzētais lietojums

Šo ierīci iespējams lietot koku zāgēšanas darbiem dārzā:

■ Koku stumbru zāgēšanai
Koka klucīšu zāgēšanai
Zaru zāgēšanai atkarībā no griezuma garu-ma

Ar ierīci atļauts strādāt tikai tādā gadījumā, ja tā ir pilnībā uzmontēta.

lekārta ir paredzēta izmantošanai privātā teritorijā. Jebkāda cita veida lietojums, kā arī neatļautas modifikācijas un papildināšana, tiek uzskatītas par ierīces nepareizu lietojumu un šādi tiek zau-dēta garantija, kā arī nav spēkā atbilstības deklarācija (CE marķējums), un šādā gadījumā ražo-tājs neuzņemas atbildību par kaitējumu, kas no-darīta lietotājam vai kādai trešajai pusei.

ESIET PIESARDZĪGI! Ja ierīce netiek izmantota atbilstoši paredzētajam mērķim, pastāv traumu gūšanas risks! Zāgējot ar kēdes zāgi kokus ar svešķermeņiem vai citām vielām, iespējams gūt traumas.

Izmantojiet kēdes zāgi tikai viegliem zāgēšanas darbiem.
Pirms zāgēšanas pārbaudiet, vai kokā nav svešķermeņu, piemēram, naglas, skrūves, furnitūra.

2.2 lepriekš paredzama potenciāli nepareiza izmantošana

Ierīce nav paredzēta komerciāliem nolūkiem ne sabiedriskos parkos vai sporta laukumus, ne arī izmantošanai lauksaimniecībā vai mežsaimniecībā.

īpaši ievērojiet:

Negrieziet zarus, kas atrodas tieši virs ierīces lietotāja vai citiem cilvēkiem vai ir vērsti šaurā lenķī uz augšu.
Nelietojiet vecu ellu.
Ar ierīci nedrīkst strādāt sprādzienbīstamās vietās.

2.3 Atlikušie riski

Arī tad, ja ierīce tiek izmantota atbilstoši tās lieto-jumam, vienmēr saglabājas zināms risks, kuru nav iespējams paredzēt. Arī ierīces tips un konstrukcija atkarībā no lietojuma var būt saistīta ar

turpmāk tekstā uzskaitītajiem potenciālajiem riskiem.

■ Saskare ar brīviem kēdes zobiem (sagriešanās risks).
■ Piekļuve rotējošai kēdei (sagriešanās risks).
Pēkšņa un neparedzama aizsarga kustība (sagriešanās risks).
No kēdes atdalošās daļas (griezumi / traumu gūšanas risks).
No apstrādājamā koka atdalošās daļas.
No apstrādājamā koka atdalošo daļu ieelpošana.
■ Benzīna dzinēja izmeši.
- Ādas saskare ar degvielu (benzīns / ella).
Dzirdes ietekmēšana darba laikā, nelietojot dzirdes aizsarglīdzekļus.

2.4 Drošības un aizsardzības ierīces

⚠️ BRĪDINĀJUMS! levainojumu risks! Bojā-tas un atslēgtas drošības un aizsardzības ierīces var būt iemesls smagām traumām.

• Bojātas drošības un aizsardzības ierīces ir jā-saremontē.
  Nekādā gadījumā neveidojiet drošības ierīču un aizsargierīču apvadus.

Zāga kēdes sliedes aizsargpārsegs

Aizsargpārsegu ir jāuzstāda uz sliedes un kēdes pirms transportēšanas, lai nepieļautu cilvēku savainošanos un priekšmetu bojājumus.

Kēdes bremze

Kēdes bremze tiek aktivēta ar rokas aizsargu at-sitiena gadījumā un tā nekavējoties apstādina zā- ga kēdi.

Drošības blokēšanas taustiņš

Gāzes sviru iespējams nospiest tikai tad, ja ir nospiests drošības blokēšanas taustiņš.

2.5 Simboli uz iekārtas

Simbols Skaidrojums

Izmantojot ierīci, ievērojiet īpašu piesardzību!

Atsitiena risks!

Simbols Skaidrojums

Pirms ekspluatācijas sākšanas izlasiet lietošanas instrukciju!

Lietot aizsargkiveri, dzirdes un acu aizsardzības līdzekļus!

Valkājiet aizsargcimdus!

Izmantot neslīdošus apavus!

Nedarbināt kēdes zāgi, turot to vie-nā rokā!

Darba laikā kēdes zāgi vienmēr tu-rēt ar abām rokām!

Benzīna / ellas maisījuma tvertne

Uzsūknēšanas poga

Saule: Normāls/vasaras darbības režīms

Sniega pārsla: Ziemas lietošana

Drošas ekspluatācijas un apkopju nodrošināšanai, simboli uz ierīces ir iepresēti. Vienmēr ħemiet vērā šos norādījumus.

Simbols Skaidrojums

Degvielas maisijuma uzpildes atve- re

Atrašanās vieta: uz benzīna tvertnes, tvertnes noslēga tuvumā

Simbols Skaidrojums

	Kēdes ellas uzpildes atvereAtrašanās vieta: uz ellas tvertnes, ellas tvertnes noslēga tuvumā
	Motora slēdža nospiešana lestatiet slēdzi "STOP" pozīcijā, motors tiek nekavējoties izslēgts.Atrašanās vieta: kreisajā pusē pie aizmugurējā roktura
	Gaisa vārsta grozāmās pogas lietošana: Griežot gaisa vārsta grozāmo pogu pretēji pulksteņa rādītāju virzienam gaisa vārsts aizveras. Ja gaisa vārsts aizveras, pagrieziet gaisa vārsta grozāmo pogu pulksteņa rādītāju virzienā, lai gaisa vārsts atvērtu atkārtoti.Atrašanās vieta: gaisa filtra vāks
	Ellas sūkņa iestatīšana: Pagrieziet stieni ar skrūvgriezi bultas virzienā līdz MAX pozīcijai stiprākai kēdes elļošanas plūsmai, vai līdz pozīcijai MIN mazākai plūsmai.Atrašanās vieta: piedziņas bloka apakšdaļa
	Skrūve, kas atrodas zem marķējuma "H" ħauj iestatīt degmaisījumu pie lieliem motora apgriezieniem.Atrašanās vieta: labajā pusē augšā pie aizmugurējā roktura
	Skrūve, kas atrodas zem marķējuma "L" ħauj iestatīt degmaisījumu pie zemiem motora apgriezieniem.Atrašanās vieta: labajā pusē augšā pie aizmugurējā roktura
	Skrūve, kas atrodas virs marķējuma "T" ħauj iestatīt tukšgaitas apgriezie-nus.Atrašanās vieta: labajā pusē augšā pie aizmugurējā roktura
	Uzrāda, kurā virzienā tiek atlaista (baltā bulta), vai ieslēgta (melnā bulta) kēdes bremze.Atrašanās vieta: augšpusē uz zo-brata aizsarga

Simbols Skaidrojums

	Uzrāda kēdes uzstādīšanas virzie-nu.Atrašanās vieta: vadsliedes priekš-pusē
	Lai atvērtu dekompresijas vārstu, nospiediet dekompresijas taustiņu.
	Garantētais trokšņu līmenis:■ 6646: 115 dB(A)■ 6651 un 6656: 116 dB(A)

2.6 Piegādes komplektācija

Pēc iepakojuma atvēršanas pārbaudiet, vai komplektācijā ir piegādāti visi komponenti.

1 Vadsliede

2 Zāga kēde

3 Benzīna kēdes zāgis

4 Zāga kēdes vadsliedes aizsargpārsegs

5 Vīle

6 Skrūvgriezis

7 Kombinētā atslēga

8 Lietošanas instrukcija

2.7 Izstrādājuma pārskats (01)

Nr. Detaja

1 Vadsliede

2 Zāga kēde

Nr. Detaja

3 Priekšējais rokas aizsargs

4 Priekšējais roktura loks

5 Gaisa filtra vāks

6 Gaisa filtra vāka stiprinājuma skrūves

7 Akseleratora sviru

8 Drošības blokēšanas taustiņš

9 Aizmugurējais roktura loks

10 Pārslēdzējs motora izslēgšanai, auto-mātiski atlokās

11 Degvielas tvertne

12 Gaisa vārsta grozāmā poga (aukstajai iedarbināšanai)

13 Startera rokturis

14 Ellas tvertne

15 Zāga kēdes vadsliedes aizsargpār-segs

16 Izvirzījums atdurei pret koku

17 Vadsliedes stiprināšanas uzgriežņi

18 Vadsliedes stiprinājums

19 Uzsūknēšanas pogas lode

20 Dekompresijas taustiņš

21 Lietošanas instrukcija

3 DROŠĪBAS NORĀDĪJUMI

Katru dienu pirms katras lietošanas reizes un pēc katras nokrišanas reizes vai starpgadījuma pārbaudiet ierīci, piem., vai sitiens vai trieciens nav radījis bojājumus un vai ierīce ir darba stāvoklī.
Pievērsiet degvielas sistēmas hermētiskumam un drošības ierīču darbību. Nekādā gadījumā neturpiniet lietot ierīces, kas nav drošas. Šaubu gadījumā sazinieties ar tirgotāju.
Lietojot ierīces, izmantojiet dzirdes aizsarglī-dzekļus - īpaši katru dienu strādājot ilgāk ne-kā 2,5 stundas. Ierīces ekspluatācijas laikā rodas skaļš troksnis, kas operatoram var ra-dīt dzirdes orgānu bojājumus.
Valkājiet cimdus aizsardzībai pret vibrāciju un regulāri atpūtieties, lai novērstu Reino sindroma rašanos. Ilgāka ierīces lietošana var radīt vibrācijas radītus roku apasiņošanas traucē-

jumus. Precīzu lietošanas ilgumu nav iespē-jams noteikt. Tas ir atkarīgs no dažādiem faktoriem. Pastāvīgi lietojot ierīci, uzmaniet savas rokas un pirkstus. Sazinieties ar ārstu, ja rodas simptomi, piem., zūd sajūtas, rodas sā-pes, nieze, samazinās kērmeņa spēks vai iz-mainās ādas krāsa vai āda.

Nekad nelietojiet ierīci slēgtās telpās un izslēdziet to, ja ierīces lietošanas laikā jums var klūt slikti, rasties reibonis vai nespēks. Nekavējoties lūdziet ārsta palīdzību. Ierīces dzinēja darbības laikā veidojas indīgas dūmgāzes. Šīs gāzes var būt bez smaržas un neredzamas.
■ Neizmantojiet ierīci atklātu liesmu vai karstuma avotu tuvumā. Benzīna un smērļjas tvai- ki ir ľoti viegli uzliesmojošas vielas.
Ja, strādājot ar ierīci veidojas putekļi, dūma- ka vai dūmi, lietojiet respiratoru. Tie var būt bīstami veselībai.

3.1 Drošības norādījumi darbam ar kēdes zāgi

Kamēr zāgis strādā, tā kēdes tuvumā nedrīkst atrasties kermeṇa daļas. Pirms zāga iedarbināšanas pārliecinieties, ka zāga kēdei nekas nepieskaras. Strādājot ar kēdes zāgi, viens neuzmanības mirklis var izraisīt apgērba vai kermeṇa daļu iekeršanu zāga kēdē.
Kēdes zāgis vienmēr jātur ar labo roku pie aizmugurējā roktura un ar kreiso roku pie priekšējā roktura. Kēdes zāga turēšana pretējā darba pozīcijā palielina traumu risku un nedrīkst tikt izmantota.
Elektroiekārtu drīkst satvert tikai aiz rokturu izolētajām virsmām, jo zāga kēde var aizkert apslēptus elektrības vadus. Ja zāga kēde nonāk saskarē ar zem sprieguma esošu vadu, spriegums tiek novadīts uz elektroiekārtas metāla daļām, un tādējādi lietotājs ir pakļauts elektrošoka riskam.
Izmantojiet aizsargbrilles un dzirdes aiz-sarglīdzekļus. Tiek ieteikts lietot arī drošī-bas aprīkojumu galvai, rokām, kājām un pēdām. Piemērots aizsargapgērbs samazina traumu risku, kuru rada izmestās skaidas un nejauša pieskaršanās zāga kēdei.
Nestrādājiet ar kēdes zāgi atrodoties kokā. Rīkojoties ar ierīci kokā, pastāv risks gūt traumas.
■ Vienmēr pievērsiet uzmanību stabilai pozīcijai un izmantojiet kēdes zāgi tikai tad, ja

stāvat uz cietas, stingras un līdzenas zemes. Nestabila augsne vai nestabilas stāvēšanas virsmas, piemēram, kāpnes, var izraisīt līdzsvara zaudēšanu vai kontroles zaudēšanu pār zāga darbību.

Zāgējot zaru, kas ir saliekts un nospriegots, ṣemiet vērā, ka tas var atlēkt atpakal. Ja spriegums koka škiedrās tiek atbrīvots, nospriegotais zars var iesist lietotājam un/vai izraut zāgi no rokām.
Ipaša uzmanība nepieciešama, zāgējot pa-mežu un jaunus kokus. Tievais materiāls var iekerties zāga kēdē un iesist lietotājam vai izraisīt līdzsvara zaudēšanu.
Izslēgtā stāvoklī turiet kēdes zāgi aiz priekšējā roktura, pagriežot zāga kēdi prom no sava kermeņa. Kēdes zāgu transportēšanas vai glabāšanas laikā tiem jāuzvelk aizsargapvalks. Rūpīga apiešanās ar kēdes zāgi samazina nejaušas saskares iespēju ar zāga kēdi tās darbības laikā.
■ levērojiet ellošanas, kēdes nospriegošanas un piederumu maiņas norādes. Nepareizi nospriegota vai ieeļlota kēde var tikt pārrauta vai palielināt atsitiena risku.
Uzturiet rokturus tīrus un brīvus no ellas un taukiem. Taukaini un ellaini rokturi ir slideni un izraisa kontroles zudumu.
Zāgējiet tikai koku. Neizmantojiet zāgi darbiem, kuriem tas nav paredzēts. Piemēram: neizmantojiet kēdes zāgi plastmasas, mūra vai celtniecības materiālu zāgēšanai, ja tie nav no koka. Kēdes zāga izmantošana darbiem, kuriem tas nav paredzēts, var radīt bīstamas situācijas.

3.2 Atsitiena cēloņi un novēršana

Atsitiens var rasties, ja vadotnes gals saskaras ar priekšmetu vai koks izliecas un zāga kēde tiek ie-spiesta griezumā.

Dažos gadījumos sliedes gala saskare ar kādu priekšmetu var izraisīt negaidītu, atpakalvirzienā vērstu atsitienu, kura laikā sliede tiek pasista uz augšu operatora virzienā.

Zāga kēdes iestrēgšana pie sliedes augšējās škautnes var izraisīt vadotnes strauju atsitienu lietotāja virzienā.

jebkura no šīm reakcijām var izraisīt kontroles pār zā̇gī zaudēšanu un radīt smagas traumas. Nepâlaujieties tikai uz k̃edes zā̇gī iebūvētajām drošības ierīcēm. Kā zā̇ga lietotājam, jums jāpiemēro dažādi līdzekļi, lai nodrošinātu darbu bez negadījumiem un traumām.

Atsitiens ir instrumenta nepareizas vai neprasmīgas lietošanas sekas. To var novērst, piemērojot tālāk minētos piesardzības pasākumus:

Turiet zāgi cieši ar abām rokām tā, lai īkšķis un pirkti aptvertu zāga rokturi. Novietojiet savu ķermeni un rokas tādā pozīcijā, lai varētu pretoties atsitiena radītajam spēkam. Ja tiek pielietoti piemēroti paņēmieni, operators var kontrolēt atsitiena radīto spēku. Nekādā gadījumā neizlaidiet zāgi no rokām.
Izvairieties no nepareizas kermena pozicijas un nezagjiet augstak par plecu limeni. Tādējādi jūs izvairīsieties no nejaušas saskares ar vadotnes galu un iegūsiet labāku kontroli pār zāgi neprognozējamās situācijās.
■ Vienmēr izmantojiet ražotāja norādītās rezerves vadotnes un zāga kēdes. Nepareizas rezerves vadotnes un kēdes var izraisīt kēdes pārtrūkšanu un/vai atsitienu.
■ levērojiet ražotāja norādījumus attiecībā uz zāga kēdes asināšanu un apkopi. Pārāk zems iegriešanas dziljuma ierobežotājs var palielināt atsitiena risku.

3.3 Darba drošības norādījumi

• Nemiet vērā specifiskos valstī spēkā esošos drošības noteikumus, piemēram, arodbiedrību, sociālās apdrošināšanas, darba aizsardzības iestāžu.
  Strādājiet ar ierīci tikai pietiekamā dienas gaismā vai mākslīgajā apgaismojumā.
  Nodrošiniet, lai darba zonā nebūtu lieku priekšmetu (piemēram, zāgējamo materiālu daļas) - paklupšanas risks.
  ■ lekārtas lietotājs ir atbildīgs par nelaimes gadījumiem, kuriem tiek pakļautas citas personas un to īpašums.

3.3.1 Lietotājs

■ lerīci nedrīkst lietot jaunieši, kuriem nav 16 gadu, vai personas, kas nezina lietošanas instrukciju.
Gadījumā, ja kēdes zāgi lietojat pirmo reizi, rīkojieties, kā norādīts turpmāk tekstā: Lū-dziet pārdevējam vai citam profesionālim pa-skaidrot, kā strādāt ar kēdes zāgi vai arī ap-meklējiet apmācības.
Tie, kas strādā ar kēdes zāgi, nedrīkst būt noguruši, viņiem jābūt veseliem un mundriem. Tiem, kas veselības apsvērumu dēl nedrīkst piepūlēties, jāpajautā savam ārstam, vai viņi var strādāt ar kēdes zāgi.

Veiciet pasākumus, lai pasargātos no vibrāciju slodzes. Faktiskās vibrācijas vērtības tehniskajos datos var atšķirties no norādītām vērtībām atkarībā no instrumenta lietojuma. Nemiet vērā visu darba procesu, tostarp brīžus, kad instruments strādā tukšgaitā vai ir izslēgts. Šie pasākumi, citu starpā ietver arī instrumenta un tā sastāvdaļu regulāro apkopi un kopšanu, roku siltuma saglabāšanu, regulārus pārtraukumus, kā arī labu darba procesu plānošanu.

Nosakiet maksimālo darba laiku un darba pārtraukumus atkarībā no vibrācijas vērtībām.

3.3.2 Darba laiks

Nemiet vērā valstī spēkā esošos noteikumus darba laikam ar kēdes zāgiem. Darba laiku ar kēdes zāgiem var ierobežot nacionāli vai vietēji noteikumi.

3.3.3 Darbs ar kēdes zāgi

⚠ BRĪDINĀJUMS! Smagu traumu risks. Iz-mantojot kēdes zāgi, kam nav pilnībā pabeigta montāža, iespējams gūt smagas traumas.

Izmantojiet kēdes zāgi tikai pēc tam, kad ir pilnībā pabeigta tā montāža.
Pirms katras lietošanas reizes veiciet vizuālu pārbaudi, lai pārbaudītu, vai kēdes zāgis ir pilnībā samontēts, vai tam nav bojātu vai nodilušu detaļu. Drošības un aizsargaprīkoju-mam nedrīkst būt veiktas nekādas modifikā-cijas.

Nestrādājiet viens pats.

Tā kā ir iespējami nelaimes gadījumi, vienmēr ir jābūt līdzi pirmās palīdzības aptieciņai.

Izvairieties no saskaršanas ar metāliskiem priekšmetiem, kas atrodas zemē vai ir elektriski saistīti ar to.

- Individuālais aizsargaprīkojums ir uzskaitīts turpmāk tekstā.

Aizsargkivere
Dzirdes aizsarglīdzekļi (piem., dzirdes aizsargaustiņas) jo īpaši ieteicams lietot, ja darba laiks dienas laikā pārsniedz 2,5 stundas.
Aizsargbrilles vai aizsargkiveres aizsargs
Aizsargbikses ar aizsardzību pret iezāgēšanu
Izturīgi darba cimdi
Aizsargapavi ar neslīdošu zoli, tērauda kapi un tērauda ieliktni.

Nepaceliet kēdes zāgi virs plecu līmeņa, jo šādi droša lietošana vairs nav iespējama.
■ Mainot darba vietu, izslēdziet motoru un uzvelciet kēdes aizsargu.
Nelietojot instrumentu, izslēdziet benzīna motoru un uzstādiet kēdes aizsargu.
Kēdes zāgi lieciet tikai, kad tas ir izslēgts.
- Kēdes zāgis nav paredzēts koku pacelšanai vai pārvietošanai.
■ Stumbrus, kuri ir resnāki nekā aizsarga ga-rums, drīkst zāgēt tikai profesionāji.
Sāciet zāgēšanu tikai ar strādājošu zāga kēdi, nekad neieslēdziet kēdes zāgi ar pieliekamo zāga kēdi.
■ Raugieties, lai zāga kēdes ella nenoklūtu augsnē.
■ Nezāgējiet lietus, sniega vai vētras laikā.
Nekādā gadījumā neizslēdziet drošības ierīces un aizsargierīces.

3.3.4 Vibrācijas noslodze

Vibrācijas radīts risks Faktiskā vibrāciju emisijas rādītājs ierīces ekspluatācijas laikā var atšķirties no ražotāja norādītās vērtības. Pirms lietošanas un lietošanas laikā ievērojiet turpmāk uzskaitītos ie-tekmējošos faktorus.

Vai ierīce tiek izmantota atbilstoši lietošanas nolūkam?
Vai apstrādājamais materiāls tiek nogriezts vai apstrādāts pareizi?
Vai ierīce ir labā darba stāvoklī?
Vai griešanas aprīkojums ir pareizi uzasināts un ir uzstādīts pareizs griešanas darbarīks?
Vai ir uzstādīti rokturi un, ja tas ir nepieciešams, ir uzstādīti vibrācijas slāpējoši rokturi, kā arī, vai tie ir kārtīgi piestiprināti pie ierīces?

Darbiniet ierīci tikai ar nepieciešamo iekšdedzes motora apgriezienu skaitu, kas nepieciešams attiecīgā darba veikšanai. Izvairieties no ierīces darbināšanas ar maksimāla-jiem apgriezieniem, lai samazinātu troksni un vibrāciju.

Nepareizas ekspluatācijas un apkopes dēļ var palielināties ierīces radītais troksnis un vibrācijas. Tas rada kaitējumu veselībai. Šādā situācijā nekavējoties izslēdziet ierīci un veiciet tās remontu pilnvarotā servisa centrā.

Vibrāciju radītais slodzes līmenis ir atkarīgs no veicamā darba vai ierīces izmantošanas veida. Novērtējiet šo līmeni un paredziet pie-tiekami ilgus darba pārtraukumus. Šādi rīko-joties, ievērojami samazināsiet vibrācijas slo-dzi kopumā visā darba laikā.
Pārāk ilgi lietojot ierīci, tā izraisīs operatora kermana vibrācijas, kas var būt iemesls asins cirkulācijas problēmām (pazīme — „pirksti klūst balti”). Lai mazinātu šo risku, uzvelciet cimdus un nodrošiniet, lai rokas būtu siltas. Ja konstatējat pazīmi „balti pirksti”, nekavējoties konsultējieties pie ārsta. Šī pazīme ie- tver: Jūtīguma samazināšanās, tirpšana, nieze, sāpes, spēka zudums, ādas krāsas vai stāvokļa izmaiņas. Parasti šie simptomi ietekmē pirkstus, rokas vai pulsu. Zemā temperatūrā (mazākā nekā 10 °C) šie riski samazi-nās.
Darba dienas laikā centieties ievērot garākus darba pārtraukumus, lai jūsu kermenis varētu atgūties no trokšņa un vibrācijām. Plānojiet savu darbu tā, lai, strādājot ar ierīcēm, kam ir augsts vibrāciju līmenis, darba laiks būtu sadalīts uz vairākām dienām.
Ja darba laikā, turot ierīci rokās, sajūtat diskomfortu vai notiek ādas krāsas izmainas, nekavējoties pārtrauciet darbu. Izmantojiet pietiekami ilgus darba pārtraukumus. Nepārtraucot darbu pietiekami ilgi, var iestāties roku-plaukstu vibrācijas sindroms.
Samaziniet vibrācijas iedarbības risku līdz minimumam. Veiciet ierīces kopšanu atbilstoši norādījumiem lietošanas instrukcijā.
Ja ierīci nākas izmantot bieži, sazinieties ar vietējo izplatītāju, lai iegādātos pretvibrācijas piederumus (piem., rokturus).
Plānojot darbu, novērtējiet, kā var samazināt vibrācijas ietekmi.

3.3.5 Trokšna piesārnojums

Ir noteikts trokšņa līmenis, no kura, darbojoties šai ierīcei, nevar izvairīties. Paredziet trokšņainu darbu, kad to atļauts veikt un saplānotā laikā. Ja nepieciešams, atpūtieties un, cik vien iespējams, ierobežojiet strādāšanas ilgumu. Individuālajai aizsardzībai un blakusesošajiem cilvēkiem aizsardzībai ir jālieto piemēroti dzirdes aizsardzības līdzekļi.

3.3.6 Rīcība ar benzīnu un ellu

⚠ BĪSTAMI! Sprādzienbīstamība un ugunsgrēka risks. Izplūstot benzīna/gaisa maisījumam, veidojas sprādzienbīstama vide. Degšana, sprādziens un ugunsgrēks nepareizas rīcības gadījumā ar degvielu var radīt smagas vai pat nāvējošas traumas.

Strādājot ar benzīnu, nesmēkējiet.
Rīkojieties ar benzīnu tikai ārpus telpām un nekad slēgtās telpās.
Noteikti ievērojiet turpmāk dotos rīcības noteikumus.

■ Transportējiet un glabājiet benzīnu un ellu tikai tam paredzētās tvertnēs. Pārliecinieties, ka bērniem nav piekļuves benzīnam un ellai.

Lai novērstu zemes piesārņojumu (vides aiz-sardzība), nodrošiniet, ka uzpildes laikā ze-mē nenokļūtu benzīns un ella. Uzpildei iz-mantojiet piltuvi.

Nekad neuzpildiet ierīci slēgtās telpās. Uz grīdas var sakrāties benzīna tvaiku un šādi iespējama aizdegšanās vai pat sprādziens.

Nekavējoties notīriet izlijušu benzīnu no ierīces un zemes. Pirms audumu, ar kuriem veicāt benzīna tīrīšanu, utilizēšanas izžāvējiet tos labi vēdināmās telpās. Pretējā gadījumā tas var izraisīt arī pēkšņu pašaizdegšanos.

- Benzīnam izlīstot, veidojas benzīna tvaiki. Nedarbiniet ierīci tajā pašā vietā, bet gan vis-maz 3 m no tās.

Izvairieties no ādas saskares ar minerālellas izstrādājumiem. Neieelpojiet izplūstošos benzīna tvaikus. Uzpildes laikā vienmēr lietojiet aizsargcimdus. Regulāri mainiet un mazgājiet aizsargapgērbu.

Nodrošiniet, lai jūsu apgērbs nenonāktu saskarē ar benzīnu. Benzīnam noklūstot uz apgērba, nekavējoties nomainiet apgērbu.

Nekad neveiciet ierīces uzpildi ar ieslēgtu vai karstu motoru.

3.3.7 Cilvēku, dzīvnieku un īpašuma drošība

Izmantojiet ierīci tikai tādiem darbiem, kam tā ir paredzēta. Noteikumiem neatbilstošas lietošanas rezultātā var gūt traumas, kā arī rasties materiālie zaudējumi.
■ leslēdziet ierīci tikai tad, ja darba zonā neatrodas cilvēki un dzīvnieki.
■ levērojiet drošu attālumu no cilvēkiem un dzīvniekiem un gadījumā, ja tuvojas cilvēki vai dzīvnieki, ierīci izslēdziet.
■ Raugieties, lai motora izplūdes gāzes neplūstu uz cilvēkiem un dzīvniekiem, kā arī uz uzliesmojošiem materiāliem un priekšmetiem.

Nekādā gadījumā, darbojoties motoram, nesniedzieties iesūkšanas un ventilācijas atverēs. Uz rotējošajām detalām var gūt traumas.
Ja ierīce nav nepieciešama, vienmēr to izslē-dziet, piem., pārvietojoties uz citu darba zo-nu, veicot ierīces apkopi un kopšanu, uzpildot benzīna-ellas maisījumu.
Gadījumā, ja notiek nelaimes gadījums, ne-kavējoties izslēdziet ierīci, lai novērstu vēl ci-tu traumu gūšanas un īpašuma bojājumu ris-ku.
Nekad nelietojiet ierīci ar nolietotām vai bojātām detaļām. Nodilušas vai bojātas detaļas var būt nopietnu traumu gūšanas iemesls.
Glabājiet ierīci bērniem nepieejamā vietā.

4 MONTĀŽA

⚠ BİSTAMI! Apdraudējums dzīvībai un smagu traumu gūšanas risks. Briesmas dzīvībai un risks gūt smagas traumas, ko rada ieslēgts motors.

Jebkāda veida darbi jāveic pie izslēgta moto-ra.

UZMANĪBU! Pastāv ierīces bojājumu risks! Pastāv ierīces bojājumu risks, ko rada nepareiza montāža.

Izsaiņošana un montēšana ir jāveic uz līdzenas un stabilas virsmas.
Jānodrošina pietiekama vieta iekārtas un ie-pakojuma pārvietošanai, kā arī jānodrošina piemēroti instrumenti.

UZMANĪBU! Vides kaitējuma risks. Pastāv vides kaitējuma risks, ko rada nepareiza utilizācija.

■ lepakojuma utilizēšana jāveic saskaņā ar vietējiem normatīviem.

ESIET PIESARDZIGI! levainojumu risks!

Asas un rotējošas ierīces daļas var radīt traumas.

Veicot sliedes un kēdes montāžu, vienmēr velciet izturīgus darba cimdus.
■ Sliedes un kēdes montēšanas laikā strādājiet Įoti uzmanīgi, lai nekaitētu iekārtas drošībai un efektivitātei; šaubu gadījumā vērsieties pie izplatītāja.

i NORĀDĪJUMS lekārta tiek piegādāta ar demontētu sliedi un kēdi, kā arī ar tukšu maisījuma un ellas tvertni.

Pirms montāžas pārliecinieties, vai nav aktivizēta kēdes bremze. Kēdes bremze atblokēta, pavelkot rokas aizsargu (01/3) roktura loka (01/4) virzienā.

4.1 Vadsliedes un zāga kēdes montāža (no 02 līdz 06)

1. Ar kombinēto atslēgu atskrūvējiet abus sešškautņu uzgriežņus (02/1). Noņemiet zobrata aizsargu (02/2) kopā ar sešškautņu uzgriežņiem (02/a).
2. Noņemiet plastmasas starplikas (02/3); šīs starplikas kalpo tikai iekārtas transportēšanai un vairāk nav vajadzīgas.
3. levietojiet (03/a) vadsliedes rievu (03/1) tapskrūvēs (03/2). Bīdiet (03/b) vadsliedi iekārtas korpusa virzienā.
4. Aplieciet (04/3) zāga kēdi (04/1) ap kēdes ratu (04/2) un vadsliedes rievā - to darot, ne-miet vērā griešanās virzienu. Uzstādiet (05/a) zāga kēdi ap vadsliedes zvaigznīti.
5. Atkārtoti uzstādiet zobrata aizsargu (06/1); tagad pievelciet abus sešškautnu uzgriežnus (06/2) tā, lai zāga kēdi vēl būtu iespējams no-spriegot.
6. Bīdiet vadsliedi virzienā prom no iekārtas kor- pusa, līdz zāga kēde ir pareizi nospriegota (Kēdes spriegojuma pārbaude (06, 08)).
7. Pievelciet sešškautnu uzgriežnus (06/2).

5 EKSPLUATĀCIJAS SĀKŠANA

5.1 Degviela

UZMANĪBU! Pastāv ierīces bojājumu risks!

Benzīna lietošana bez ellas sabojās motoru un izraisīs garantijas anulēšanu.

Izmantojiet tikai augstvērtīgu benzīnu un ellu, lai ilgterminā nodrošinātu vislabāko mehānisko detalu veiktspēju un darba stāvokli.

H NORĀDĪJUMS Benzīnam bez svina ir tendence veidot nogulsnes tvertnē, ja tas tiek uzglabāts ilgāk par 2 mēnešiem. Vienmēr izmantojiet tikai svaigu benzīnu!

Šī iekārta ir aprīkota ar divtaktu motoru, kas tiek darbināts ar benzīna un ellas maisījumu.

Piemērota ella

Izmantojiet tikai augstas kvalitātes sintētiskas div- taktu motorelljas. Pie jūsu izplatītāja varat iegādā- ties īpaši šādiem motoriem izstrādātu ellu, kas garantēs augstu veiktspēju.

Piemērots benzīns

Izmantojiet bezsvina benzīnu, kura minimālais oktānskaitlis ir 90 RON.

5.1.1 Degvielas samaisīšana

BĪSTAMI! Eksplozijas vai aizdegšanās

risks. Benzins un maisijums ir viegli uzliesmojošas vielas!

Uzglabājiet benzīnu un maisījumu tikai īpaši degvielai paredzētās tvertnēs un drošā vietā, kur neatrodas siltuma avoti un atklāta liesma.
Nekādā gadījumā neuzglabājiet tvertnes bērniem pieejamā vietā.
Nesmēkējiet maisījuma sagatavošanas laikā un centieties neieelpot benzīna tvaikus.

UZMANĪBU! Motora bojājumu risks. Darbi- not motoru tikai ar benzīnu, radīsies tā bojājumi, un rezultātā to nevarēs saremontēt. Šādā situāci- jā būs zaudētas tiesības iesniegt garantijas prasī- bas ražotājam.

Darbiniet motoru tikai ar benzina-ellas maisijumu ar noteiktu sajaukšanas attiecibu.

NORĀDĪJUMS Maisījums ir pakļauts ne-

pārtrauktam novecošanas procesam. Nesagata-vojiet pārāk lielu daudzumu, lai izvairītos no nogulsnēm.

NORĀDĪJUMS Regulāri iztīriet benzīna un

maisījuma tvertnes, lai atbrīvotos no iespējamām nogulsnēm.

Nepietiekama maisijuma gadijumā palielinās priekšlaicīgas virzuļu berzes risks pārāk liesa maisijuma dēļ. Neievērojot šīs rokasgrāmatas instrukcijas par degvielas maisijumu u.t.t., tiek zaudēt garantija.

Turpmāk tekstā esošajā tabulā ir dota maisījuma attiecība ar piemēru.

Maisijuma attieciba Benzins Ella

50:1 (50 daļu degvie-las un 1 dāla ellas)

5 litri 100 ml

1. ielejiet traukā apmēram pusi no norādītā ben-zīna daudzuma;
2. pievienojiet visu ellu, kā norādīts tabulā;
3. pielejiet atlikušo benzīnu;
4. aizveriet trauku un rūpīgi to sakratiet.

5.2 Kēdes ellošanas līdzeklis

UZMANĪBU! Pastāv ierīces bojājumu risks!

Izmantojot kēdes ellošanai atkritumellu, metālisko detaļu berze izraisīs pārmērīgu sliedes un zāga kēdes nodilumu. Jāņem arī vērā, ka šādā gadīju-mā nebūs spēkā ražotāja garantija.

Nekādā gadījumā neizmantojiet atkritumellu, izmantojiet vienīgi tādu kēžu ellu, kas biolo- giski noārdās.

UZMANĪBU! Vides kaitējuma risks. Izmanto-jot minerāleļļu kēdes elļošanai, tā rada būtisku kaitējumu videi.

Nekādā gadījumā neizmantojiet minerāleļļu, izmantojiet vienīgi tādu kēžu ellu, kas bioloģiski noārdās.

Nedrīkst izmantot piesārṇotu ellu, lai izvairītos no tvertnes filtru piesārṇošanas un neatgriezeniskas ellas sūkna sabojāšanas.

Augustvērtīgas eljas lietošana ir ľoti būtiska, lai nodrošinātu griešanas mehānismu efektīvu eljošanu; lietota vai mazvērtīga elja negatīvi ietekmē eljošanu un samazina zāga kēdes un vadsliedes darbmūžu.

leteicams ellas tvertni piepildīt pilnībā katrā degvielas papildināšanas reizē (izmantojot piltuvi).

Ellas tvertnes kapacitāte ir izkārtota tā, lai degviela beidzas pirms ellas, tādējādi iekārta nekad netiek darbināta bez ellošanas līdzekļa.

5.3 Ekspluatācijas līdzekļu uzpilde (07)

BĪSTAMI! Sprādzienbīstamība un uguns-

grēka risks. Izplūstot benzīna/gaisa maisīju-mam, veidojas sprādzienbīstama vide. Degšana, sprādziens un ugunsgrēks nepareizas rīcības gadījumā ar degvielu var radīt smagas vai pat nāvē-jošas traumas.

■ Strādājot ar benzīnu, nesmēkējiet.
Rīkojieties ar benzīnu tikai ārpus telpām un nekad slēgtās telpās.
Noteikti ievērojiet turpmāk dotos rīcības noteikumus.

Uzpildiet degvielu

1. Izslēdziet motoru un uzstādiet uz zāga kēdes aizsargapvalku.
2. Rūpīgi notīriet tvertnes vāciņu (07/1) un zonu ap to, lai tvertnē neiekļūtu netīrumi.
3. Uzmanīgi atskrūvējiet tvertnes vāciņu (07/1), jo tvertnē var būt izveidojies spiediens.

4. lepildiet degvielu, izmantojot piltuvi.

5. Uzstādiet uz tvertnes vāciņu un pievelciet to.

6. Notīriet no zemes un ierīces izlieto degvielu.
7. ledarbiniet ierīci tikai tad, kad degvielas tvaiki ir pilnībā izgarojuši.

Zāga kēdes ellas iepildīšana

1. Izslēdziet motoru un uzstādiet uz zāga kēdes aizsargapvalku.
2. Rūpīgi notīriet ellas tvertnes vāciņu (07/2) un zonu ap to, lai tvertnē neiekļūtu netīrumi.
3. Atskrūvējiet ellas tvertnes vāku (07/2).
4. lepildiet zāga kēdes ellu, izmantojot piltuvi.
5. Uzstādiet uz ellas tvertnes vāciņu un pievelciet to.
6. Notīriet no zemes un ierīces izlieto zāga kēdes ellu.

5.4 Kēdes spriegojuma pārbaude (06, 08)

⚠ BĪSTAMI! Apdraudējums dzīvībai un smagu traumu gūšanas risks. Briesmas dzīvībai un risks gūt smagas traumas, ko rada ieslēgts motors.

Jebkāda veida darbi jāveic pie izslēgta motora.

Spriegums ir pareizs, kad vilkšanas elementi, zāga kēdi paceļot vadsliedes vidū, neizlec no vadotnes (08/1), bet zāga kēdi vēl ir iespējams pagriezt.

Zāga kēdes spriegošana

1. Ar komplektā esošo kombinēto atslēgu atskrūvējiet zobrata aizsarga (06/1) seššķautņu uzgriežņus (06/2) tā, lai zāga ēēdi vēl būtu ie-spējams nospriegot.
2. Bīdiet vadsliedi virzienā prom no iekārtas kor- pusa, līdz zāga kēde ir pareizi nospriegota.
3. Pievelciet sešškautnu uzgriežnus (06/2).

5.5 Kēdes bremzes pārbaude (09)

⚠️ BRĪDINĀJUMS! Briesmas dzīvībai un risks gūt smagas traumas, ko rada bojāta kēdes bremze. Ja kēdes bremze nedarbojas, iespējams, piemēram, atsitiena (Kickback) gadījumā rotējoša zāga kēde lietotājam var radīt ľoti smagas vai pat nāvējošas traumas.

Katru reizi uzsākot darbu, pārbaudiet kēdes bremzi.
Nekādā gadījumā neieslēdziet kēdes zāgi, ja kēdes bremze ir bojāta. Šajā gadījumā lū-dziet kēdes zāgi pārbaudīt klientu apkalpošanas dienesta darbnīcā.

Ierīce ir aprīkota ar drošības bremžu sistēmu (kēdes bremzi).

Kēdes bremze ir mehānisms, kas ir radīts, lai ne-kavējoties apturētu zāga kēdes kustību atsitiena gadījumā. Parasti kēdes bremze automātiski aktivizējas masas inerces rezultātā.

Kontroles nolūkos šo bremzi iespējams ieslēgt ari manuāli.

1. ledarbiniet motoru un turiet ierīci aiz abiem rokturiem.
2. Aktivizējiet drošības blokēšanas taustiņu (01/8) un gāzes sviru (01//7), lai izkustinātu kēdi, tad ar rokas aizmuguri pastumiet rokas aizsargu (09/1) uz priekšu (09/a). Šajā gadī-jumā zāga kēdei ir nekavējoties jāapstājas.
3. Ja zāga kēde apstājas, nekavējoties atlaidiet drošības blokēšanas taustinu un gāzes sviru.
4. Izslēdziet motoru.
5. Lai atbrīvotu kēdes bremzi, pavelciet roku aizsargu atpakal (09/b).

6 LIETOŠANA

• ŝemiet vērā attiecīgajā valstī spēkā esošos noteikumus, kas attiecināmi uz darbināšanas laiku.
  ■ Labi satveriet un turiet rokturi ar labo roku un loka rokturi ar kreiso roku.
  Kamēr motors darbojas, rokturus nedrīkst atlaist.
  Nelietojiet kēdes zāgi:

ja esat noguris;
slikti jūtaties;
■ atrodoties alkohola, zāju un narkotiku ie-tekmē.

6.1 Motora ieslēgšana/izslēgšana

⚠ BRĪDINĀJUMS! Eksplozijas vai aizdegšanās risks. Noplūstot benzīna/benzīna-gāzu mai-sījumam, veidojas eksplozīva vide. Nepareizi rī-kojoties ar degvielu, var notikt pēkšņa aizdegšanās, eksplozija un izcelties ugunsgrēks, kura rezultātā var gūt smagas un pat nāvējošas traumas.

■ ledarbiniet motoru vismaz 3 metrus no degvielas iepildīšanas vietas.

6.1.1 Motora iedarbināšana (10, 11)

ESIET PIESARDZIGI! Traumu gūšanas risks, ko rada iedarbināšanas aukla. Ātri pavelkot atpakal iedarbināšanas auklu, roka pārāk ātri pie vilkta motora virzienā. Šī procesa laikā iespējama saspiešana un sastiepumi.

Nekādā gadījumā neaptiniet iedarbināšanas auklu ap roku.

UZMANĪBU! Pastāv ierīces bojājumu risks!

Izvelkot iedarbināšanas auklu pārāk tālu, iespēja-mi bojājumi.

Pilnībā neizvelciet auklu un neļaujiet tai sa- skarties ar auklas vadotnes atveres malu, kā arī atlaižot rokturi, pievērsiet uzmanību, lai aukla nesapītos.

UZMANĪBU! Pastāv ierīces bojājumu risks!

Lietojot motoru ar augstu apgriezienu skaitu un nospiestu kēdes bremzi, sajūgs var pārkarst.

Nestrādājiet ar augstu motora apgriezienu skaitu un nospiestu kēdes bremzi.

Aukstā iedarbināšana

Aukstā iedarbināšana ir motora iedarbināšana, ja tas ir bijis izslēgts vismaz 15 minūtes vai arī pēc degvielas uzpildes.

1. Novietojiet ierīci uz līdzenas virsmas, turiet to aiz priekšējā roktura loka un spiediet ierīci uz zemes. Nepieciešamības gadījumā ar labās kājas purngalu uzkāpiet uz aizmugurējā roktura loka.

2. Nospiediet kēdes bremzi, spiežot rokas aiz-sargu uz priekšu.

3. Nonemiet zāga kēdes aizsargapvalku.

4. Nospiediet uzsūknēšanas pogas lodi (10/1) 3-4 reizes (10/a).

5. Nospiediet dekompresijas taustiņu (11/1). Dekompresijas vārsts atveras un tiek samazināts nepieciešamais startera roktura vilkšanas spēks. Pēc motora iedarbināšanas de-kompresijas vārsts nekavējoties automātiski atgriežas sākotnējā stāvoklī.

6. Līdz atdurei grieziet gaisa vārsta grozāmo pogu (11/2) pretēji pulksteņa rādītāju virzie-nam (atbilstoši atzīmei uz kēdes zāga).

7. Ar brīvo roku velciet startera rokturi (11/3) uz augšu (11/a), līdz sajūtat pretestību.

8. Neatlaidiet startera rokturi, vairākas reizes spēcīgi pavelciet, līdz motors pirmo reizi sāk darboties. Pēc tam grieziet gaisa vārsta gro-zāmo pogu (11/2) līdz atdurei pulksteņa rādī-

tāju virzienā (atbilstoši atzīmei uz kēdes zāga).

1. Vairākas reizes spēcīgi pavelciet startera rokturi (11/3), līdz motors atkārtoti sāk darboties.

2. Tiklīdz motors sāk darboties, nedaudz nospiediet drošības blokēšanas taustinu (11/4) un gāzes sviru (11/5). Šādi karburatora drošelvārsts tiek atblokēts no fiksācijas stāvokļa.

3. Aptuveni vienu minūti ľaujiet motoram darboties ar tukšgaitas apgriezieniem.

4. Atbrīvojiet kēdes bremzi, pavelkot rokas aiz-sargu atpakaj.

Karstā iedarbināšana

Ja motors ir bijis izslēgts tikai īsu brīdi, iedarbināšanas procesu varat veikt tikai nospiežot uzsūknešanas pogas lodi un dekompresijas taustiņu, bet negriežot gaisa vārsta grozāmā pogu.

6.1.2 Motora izslēgšana (12)

1. Atlaidiet drošības blokēšanas taustinu (12/1) un pēc tam gāzes sviru (12/2).

2. Dažas sekundes ľaujiet motoram darboties tukšgaitā.

3. Nospiediet (12/a) pārslēdzēju (12/3) pozīcijā „STOP“.

6.2 Pēc darba

⚠️ BRĪDINĀJUMS! Traumu gūšanas risks, ko rada iegriešana. Uz asajiem zāga kēdes zo- biem var gūt grieztas brūces.

Izslēdziet motoru.

Lietojiet aizsargcimdus.

⚠️ BRĪDINĀJUMS! Ugunsgrēka draudi. Karstā iekārta var aizdedzināt zāgēšanas atlikumus (piem., zāgu skaidas, zaru atlikumus vai lapas).

Pirms iekārtas atstāšanas iekštelpā pagai-diet, līdz motors ir atdzisis.

Lai samazinātu ugunsgrēka risku, iekārta jā-atbrīvo no zāga skaidām, zaru atliekām, la-pām vai taukvielām.

Konteinerus ar zāgēšanas atliekām nedrīkst uzglabāt vienā un tajā pašā telpā.

1. Izslēdziet motoru (Motora izslēgšana (12)).

2. Laujiet iekārtai atdzist.

3. Nonemiet jebkādas skaidas vai ellas atliekas.

4. Ja zāga kēde ir ľoti netīra, demontējiet to un uz dažām stundām iegremdējiet tvertnē ar īpašu tīrīšanas līdzekli. Pēc tam noskalojiet to ar tīru ūdeni un pirms montēšanas ierīcē

apsmidziniet ar atbilstošu rūsas aizsardzības aerosolu.

1. Pirms ierīces sakārtošanas uzlieciet uz zāga kēdes aizsargapvalku.

6.3 Pārslēgšana starp normālu/vasaras un ziemas darbības režīmu (29)

Lai zemas apkārtējās vides temperatūras (zem 5 °C) laikā novērstu ledus veidošanos pie karburatora, ieplūdes gaisu var iepriekš uzsildīt, izmainot aizbīdņa bloku ziemas darbības režīmā. Aizbīdņa blokam tieši iespējams pieklūt, nonemot gaisa filtra vāku.

UZMANĪBU! Motora pārkaršanas risks.

Strādājot ar kēdes zāgi temperatūrā, kas ir augstāka nekā 5 °C, un aizbīdņa blokam atrodoties ziemas darbības režīmā, iespējama motora pārkaršana.

Pirms ekspluatācijas pārbaudiet apkārtējās vides temperatūru un - ja nepieciešams - pie-lāgojiet aizbīdņa bloka stāvokli.

1. Demontējiet gaisa filtra vāku (skatīt Nodaļa 8.1 "Gaisa filtra vāka demontāža/montāža (20)", lappuse 446).
2. Ar roku izvelciet (29/a) aizbīdna bloku (29/1) no rāmja.
3. Vertikāli pagrieziet aizbīdņa bloku (29/b) un atkārtoti ievietojiet to (29/c):

Virs 5 °C, t. i. normāls/vasaras darbības režīms: novietojiet aizbīdņa bloka lodziņu uz saules simbola (29/2).
Zem 5 °C, t. i. ziemas darbības režīms: novietojiet aizbīdņa bloka lodziņu uz sniega pārslas simbola (29/3).

1. Uzmontējiet gaisa filtra vāku (skatīt Nodaļa 8.1 "Gaisa filtra vāka demontāža/montāža (20)", lappuse 446).

7 UZVEDIBA DARBA LAIKÄ UN DARBA TEHNIKA

⚠ BĪSTAMI! Ja esat nepietiekami apmācīts, pastāv draudi dzīvībai! Nepietiekama kompetence var novest pie vissmagākajām vai nāvējošām traumām!

Koku gāšanu un atzarošanu drīkst veikt tikai apmācītas un pieredzējušas personas.

⚠ BĪSTAMI! Apdraudējums dzīvībai, ko ra- da nekontrolētas iekārtas kustības. Rotējoša zāga kēde attīsta loti lielu spēku, kas var radīt pēkšņu, nekontrolētu kēdes zāga kustību un pār- vietošanos.

■ Vienmēr turiet kēdes zāgi ar abām rokām -kreiso roku turiet pie priekšējā roktura loka un labo roku pie aizmugurējā roktura loka. Neatkarīgi no tā, vai esat kreilis vai strādājat ar la-bo roku.

⚠ BĪSTAMI! Atsitiens var pakļaut dzīvību briesmām! Ar ierīces atsitienu (Kickback) lietotājs var gūt dzīvībai bīstamas traumas.

Obligāti ievērojiet nepieciešamās darbības, lai izvairītos no atsitiena!

ESIET PIESARDZIGI! Apdraudējums veselībai bīstamu vielu ieelpošanas gadījumā!

Smērvielu tvaiku, izplūdes gāzu un zāgēšanas putekļu ieelpošana var radīt veselības traucējumus.

■ Vienmēr lietojiet noteiktos individuālos aizsardzības līdzekļus.

ESIET PIESARDZĪGI! Traumu gūšanas risks kēdes zāga blokēšanās gadījumā. Mēgi-not ar ieslēgtu motoru izņemt gadījumā nosprū-duši griešanas aprīkojumu – t. i. zāga kēdi/ vadsliedi – iespējams gūt traumas un radīt ierīces bojājumus.

Izslēdziet motoru un atveriet griezuma vietu (piemēram, ar gāšanas āki) vai arī ar otru kēdes zāgi vai griešanas aprīkojumu veiciet atslodzes griezumu. Griezuma vietai atveroties, nekavējoties izņemiet nosprostoto griešanas aprīkojumu.

■ levērojiet turpmākajās sadalās dotās norādes un rīcību, lai novērstu kēdes zāga blokēšanos vai nosprūšanu.

NORĀDĪJUMS Profesionālās lauksaimniecības apvienības regulāri piedāvā kursus, lai apmācītu darbam ar kēdes zāgi, kā arī koku gāšanas kursus.

7.1 Zobainā attura lietošana (13)

1. leduriet zobaino atturi (13/1) stumbrā un veiciet zāga kēdes lokveida kustību (13/a), lai zāga kēde veiktu koka griešanu.
2. Atkārtojiet šo darbību vairākas reizes un šajā laikā pārvietojiet zobaino atturi (13/b).

7.2 Koku gāšana (14, 15)

⚠ BĪSTAMI! Krītošais koks var pakļaut dzī-vību briesmām! Ja, gāžot koku, atkāpties nav iespējams, iespējamas vai pat nāvējošas traumas!

Sāciet gāšanas darbus tikai, ja atkāpšanās celā no krītoša koka nav šķēršļu.

⚠ BĪSTAMI! Nekontrolēti krītošs koks var pakļaut dzīvību briesmām! Nekontrolēti krītošs koks var novest pie nopietnām traumām vai nāves!

Lai garantētu kontrolētu koka gāšanu, starp aizzāgējumu un gāšanas iezāgējumu ir jāatstāj nepabeigts zāgējums, kas sastāda vis-maz 1/10 no stumbra diametra.

■ Neveiciet gāšanas darbus vējainā laikā.

i NORĀDĪJUMS Var izmantot tikai koka, plastmasas vai alumīnija kīli.

Pirms gāšanas darbu uzsākšanas veiciet tālāk minētos pasākumus.

Pārliecinieties, ka bīstamajā zonā neatrodas citas personas, dzīvnieki vai objekti.
Drošības attālums līdz citām darba vietām vai objektiem ir vismaz 2½ no koka garuma.
Pārbaudiet, vai tuvumā neatrodas elektropārvades līnijas vai citu personu īpašums. Šādā gadījumā brīdiniet īpašnieku vai energoapgādes uznēmumu.

■ Nosakiet koka gāšanas virzienu. Gāšanas virziens ir atkarīgs no:

koka dabīgā slīpuma;
koka augstuma;
tā, vai zari atrodas tikai vienā pusē;
- novietojuma uz līdzenuma vai nogāzes;
asimetriskas augšanas, koka bojāju-miem;
vēja virziena ātruma;
■ sniega slodzes.

Strādājot uz nogāzes, vienmēr stāviet augstāk par koka augšanas vietu.

Pārliecinieties, ka iepriekš izvēlētajā atkāpšanās celā nav nekādu šķēršļu. Atkāpšanās ceļam ir jāatrodas apm. 45° leņķī pa diagonāli no gāšanas virziena (14).

Uz stumbra vai tām apkārt nedrīkst būt krū-māji, zari un svešķermeņi (piem., netīrumi, akmeņi, valēja miza, naglas, spīles, stieple u.t.t.).

Lai nogāztu koku, izveidojiet horizontālu aizzāgē-jumu un nosakiet gāšanas iezāgējumu.

1. Veicot gāšanas iezāgējumu un sagarumošanas iezāgējumus, stabili uzstādiet zobainu atturi uz gāžamā koka.

2. Pirmo aizzāgējumu (15/c) veiciet horizontāli, tad pa diagonāli no augšas vismaz 45° leŋkī. Tas palīdzēs izvairīties no kēdes zāga iespī-lēšanas, veicot otro aizzāgējumu. Aizzāgējumam ir jāatrodas pēc iespējas tuvāk zemei gāšanas pusē (15/e). Aizzāgējuma dzilumam ir jābūt aptuveni 1/4 no stumbra diametra.

3. Gāšanas iezāgējumam (15/d) atškīrībā no aizzāgējuma, ir jābūt precīzi horizontālam. Gāšanas iezāgējumam ir jāatrodas 3–5 cm augstumā virs horizontālā aizzāgējuma.

4. Izdariet tik dzilu aizzāgējumu (15/d), lai nepabeigtais zāgējums (15/f) starp aizzāgējumu (15/c) un gāšanas iezāgējumu (15/d) sastādītu vismaz 1/10 no stumbra diametra. Šis nepabeigtais zāgējums neļauj kokam pagriezties un nokrist nepareizā virzienā. Gāšanas iezāgējumam (15/d) ieejot nepabeigtajā zāgējumā (15/f), kokam ir jāsāk krist. Gāžot koku zāgēšanas darbu laikā:

ja koks gāžas nepareizā virzienā vai no-liecas atpakal un iespīlē kēdes zāgi, pār-trauciet gāšanas iezāgējuma veikšanu. Lai atvērtu zāgējumu un pārvietotu koku vēlamajā gāšanas līnijā, iedzeniet kīli;
Uzreiz iznemiet kēdes zāgi no griezuma, izslēdziet un nolieciet.
■ Atejiet pa atkāpšanās celu.
■ Sargieties no krītošiem zariem.

1. Ja koks turpina stāvēt, koku var nogāzt, tālāk iedzenot kīli gāšanas iezāgējumā.

2. Kad zāgēšana ir pabeigta, nekavējoties izņemiet ausu aizsargus un pievērst uzmanību signāliem vai brīdinājumiem.

7.3 Atzarošana (16)

Veicot šo darbu, ievērojiet šādus punktus:

Atbalstiet kēdes zāgi pret koka stumbru un pēc kārtas nozāgējiet pieejamos zarus tieši pie koka stumbra (16/a). Slīpumos strādājiet virzienā no apakšas un augšu.
- Pagaidām atstājiet lielākos no lejupvērstiem zariem, kas atbalsta koku.
Nozāgējiet mazākos zarus.
Lai nepieļautu kēdes zāga iespīlēšanu, nosakiet, kādi zari atrodas zem slodzes, no sāku-

ma iezāgējiet no augšas un pēc tam pārzāgējiet tos no apakšas uz augšu (16/b).

Brīvi pieejamus zarus vispirms iezāgējiet no apakšas un pēc tam pārzāgējiet no augšas (16/c).
Škērsgriezumus, garengriezumus un tangenciaļus griezumus drīkst veikt tikai kvalificēts personāls.

7.4 Koka garināšana (17, 18, 19)

Veicot šo darbu, ievērojiet šādus punktus:

Strādājot uz nogāzes, vienmēr stāviet augstāk par koka atrašanās vietu, jo koka stumbrs var noripot.
■ Veiciet kustības ar zāgi tā, lai ēedes zāga maksimālajā pagriešanas leŋkī neatrastos kermeņa daļas.
■ Novietojiet kēdes zāgi pie stumbra:

Novietojiet zobainu atturi tieši pie griezuma malas un grieziet kēdes zāgi ap šo vietu.
Kēdes zāgis novietošanas laikā var izslī-dēt uz sāniem vai nedaudz lēkāt. Tas ir atkarīga no koka un zāga kēdes stāvokļa. Tādēl vienmēr cieši turiet kēdes zāgi.

Griezuma vietas beigās kēdes zāgis krīt sava svara ietekmē, jo to vairs nebalsta griezuma vieta. Kontrolēti turiet un nespiediet to, lai zāga kēde nesaskaras ar zemi.
Kad zāgēšana ir pabeigta, gaidiet līdz apstāsies zāga kēde un tikai tad izslēdziet kēdes zāgi.
■ Pirms iet pie nākamā koka, vienmēr izslē-dziet kēdes zāga motoru.

Koka stumbrs vienmērīgi atrodas uz zemes visā garumā:

koka stumbru pārzāgējiet no augšpuses, nevis no apakšpuses (17/a).

Uz zemes atrodas tikai viens koka stumbra gals:

lai izvairītos no kēdes zāga iespīlēšanas un to pasargātu no koka škembām, no apakšas pārzāgējiet 1/3 no stumbra diametra (18/a), bet pārējo daļu pārzāgējiet no augšas paralēli apakšējam zāgējumam (18/b).

Uz zemes atrodas abi koka stumbra gali:

lai izvairītos no kēdes zāga iespīlēšanas un to pasargātu no koka škembām, no augšas pārzā- ğējiet 1/3 no stumbra diametra, bet pārējo daļu pārzāgējiet (19/a) paralēli apakšējam zāgējumam (19/b).

7.5 Zāğmateriālu garināšana

Veicot šo darbu, ievērojiet šādus punktus:

Izmantojiet drošu balstu (āzi, kīlus, brusas).
Nodrošiniet kermana stabilu poziciju u vienmērīgu kermana svara sadalījumu.
Nostipriniet apalkokus, lai tie negrieztos.
Tuviniet zāgēšanas vietai tikai rotējošu zāga kēdi. Nekādā gadījumā neieslēdziet kēdes zāgi ar pie griezuma vietas novietotu zāga kēdi.
Koku nedrīkst turēt ar kāju, kā arī to nedrīkst turēt cita persona.

8 TEHNISKĀ APKOPE UN TĪRĪŠANA

⚠ BĪSTAMI! Veicot nepareizi apkopi, pastāv risks dzīvībai. Ja apkopi veic nekvalificēti darbinieki, kā arī, izmantojot neoriģinālās rezerves daļas, rezultātā var gūt smagas vai pat nāvējošas traumas.

Nenoņemiet drošības ierīces un nepārveido-jiet tā, lai tās nedarbotos.
Izmantojiet tikai atļautās oriģinālās rezerves daļas.
Nodrošiniet ierīcei regulāras un pienācīgas apkopes, lai ierīce būtu labā darba stāvoklī un tīra.

⚠ BĪSTAMI! Apdraudējums dzīvībai un smagu traumu gūšanas risks. Briesmas dzīvībai un risks gūt smagas traumas, ko rada ieslēgts motors.

Jebkāda veida darbi jāveic pie izslēgta motora.

ESIET PIESARDZİGI! levainojumu risks!

Asas un rotējošas ierīces daļas var radīt traumas.

■ Veicot apkopes, kopšanas un remontdarbus, vienmēr lietojiet aizsargcimdus!

■ nepieciešams ievērot pareizu apkopi, lai saglabātu iekārtas sākotnējo veiktspēju un lietošanas drošību.

Rūpējieties par to, lai visi uzgriežni un skrūves būtu stingri pievilktas un jūs varētu būt drošs, ka iekārta vienmēr strādās labos darba apstāklos.

Negādā gadījumā nelietojiet ierīci ar bojātiem vai nolietotiem komponentiem. Bojātās detaļas ir jānomaina un tās nedrīkst remontēt.

Pirms apkopes darbiem:

Izslēdziet motoru un ľaujiet tam atdzist.

■ Nonemiet aizdedzes sveces spraudni.
Strādājot ar zāga kēdi, velciet aizsargcimdus.
Nenoņemiet aizsargapvalku, ja vien nav jā- veic darbi ar pašu vadsliedi vai ħēdi.
Utilizējiet ellu, benzīnu vai citas piesārṇojošas vielas saskaṇā ar normatīviem.

8.1 Gaisa filtra vāka demontāža/montāža (20)

Gaisa filtra vāka demontāža

1. Ar skrūvgriezi atskrūvējiet gaisa filtra vāka (20/2) stiprinājuma skrūves (20/1).
2. Noņemiet gaisa filtra vāku no ierīces (20/a).

Gaisa filtra vāka montāža

1. Novietojiet gaisa filtra vāku uz ierīces (20/b).
2. Pievelciet gaisa filtra vāka stiprinājuma skrūves (20/1).

8.2 Gaisa filtra (21) tīrīšana

UZMANĪBU! Risks, ko rada netīrs, bojāts vai klūdains gaisa filtrs. lerīces motoram tiek radīti nelabojami bojājumi, ja gaisa filtrs nav uzstādīts, tas ir netīrs vai bojāts.

Gaisa filtra tīrīšana ir priekšnosacījums ne-vainojamai ekspluatācijai un ierīces ilgam darbmūžam. Lai novērstu motora bojājumus, nestrādājiet bez filtra vai ar bojātu gaisa filtru.
Tīrīšanu veiciet ik pēc 15 iekārtas darba stundām.
Nekādā gadījumā nemazgājiet filtra elementu un to vienmēr nomainiet, tiklīdz tas klūst netīrs vai tiek bojāts.

Gaisa filtra demontāža

1. Izslēdziet motoru un ľaujiet tam atdzist.
2. Demontējiet gaisa filtra vāku (skatīt Nodaļa 8.1 "Gaisa filtra vāka demontāža/montāža (20)", lappuse 446).
3. Atskrūvējiet spārnuzgriezni (21/1).
4. Pavelciet uz augšu (21/a) gaisa filtru (21/2).
5. Ar tīru drānu noslēdziet iesūkšanas atveri (21/3). Šādi tiek novērsta netīrumu daļinų no- klūšana karburatora telpā.

Gaisa filtra tīrīšana

1. Ar otu vai smalku suku notīriet filtru un nepieciešamības gadījumā ar saspiestu gaisu no iekšpuses uz ārpusi izpūtiet to.

Gaisa filtra montāža

1. Uzstādiet (21/b) gaisa filtru (21/2) uz iesūkšanas atveres (21/3).

2. Pieskrūvējiet gaisa filtru ar spārnuzgriezni (21/1).

8.3 Aizdedzes sveces pārbaude/nomaiņa (22, 23)

Ja aizdedzes svecei ir bojāta izolācija, radušies izteikti elektrodu apdegumi vai arī uz elektrodiem ir redzama izteikta ellas kārta, veiciet aizdedzes sveces nomainu.

Sagatavošana

1. Izslēdziet motoru un ľaujiet tam atdzist.
2. Demontējiet gaisa filtra vāku (skatīt Nodaļa 8.1 "Gaisa filtra vāka demontāža/montāža (20)", lappuse 446).
3. Nonemiet aizdedzes sveces vada uzgali (22/1).

Elektroda atstarpes pārbaude (23)

1. Ar komplektā esošo kombinēto atslēgu izskrūvējiet aizdedzes sveci (22/2).
2. Ar suku notīriet elektrodu (23/1).
3. Izmēriet atstarpi (23/2). Atstarpei jābūt no 0,6 līdz 0,7 mm.

Aizdedzes sveces maiņa

1. Ar komplektā esošo kombinēto atslēgu izskrūvējiet aizdedzes sveci (22/2).
2. Līdz atdurei ieskrūvējiet jauno aizdedzes sve- ci.
3. Uzstādiet uz aizdedzes sveces spraudni.

8.4 Vadsliede (25, 27)

Lai novērstu asimetrisku nodilumu, regulāri ap-grieziet vadsliedi otrādi.

Nepieciešams veikt šādus apkopes darbus:

■ leellojiet vadrata gultni (27).
Ar skrāpi (nav iekļauts piegādes komplektā) notīriet vadsliedes rievu (25).
Notīriet ellošanas urbumus.
Ar plakano vīli noņemt atskabargas no vadotnes sāniem un izlīdzināt nelīdzenumus starp vadotnēm.

• rievas dzilums ir mazaks par velkošā elementa augstumu (velkošais elements nedrikst pieskarties rievas pamatnei);
  ■ iekšējā vadotnes sieniņa ir tik nodilusi, ka kēde noliecas uz sāniem.

8.5 Zāga kēdes asināšana (24)

⚠ BĪSTAMI! Atsitiens var pakļaut dzīvību briesmām! Nepareizi uzasināta zāga kēde palielina atsitiena risku un līdz ar to nāvējošu traumu risku.

■ Veiciet zāga kēdes asināšanu atbilstoši norā-dījumiem, lai samazinātu atsitiena risku.

i NORĀDĪJUMS Nepieredzējušiem lietotā-jiem zāga kēdes asināšanu ir ieteicams veikt pie kvalificēta personāla klientu apkalpošanas centrā.

Drošības un efektivitātes apsvērumu dēļ zāga kēdei vienmēr jābūt labi uzasinātai.

Asināšana ir nepieciešama šādos gadījumos:

■ zāga skaidas ir līdzīgas putekļiem;
■ nepieciešams piemērot lielāku spēku zāgēša-nai;
zāgējuma līnija nav taisna;
■ palielinās vibrācijas;
■ palielinās degvielas patēriņš.

Ja asināšana tiek uzticēta apmācītam klientu apkalpošanas personālam, to var veikt ar atbilstošiem instrumentiem, kas nodrošina minimālu materiāla noņemšanu un vienmērīgu asināšanu visiem zobiem.

Zāga kēdes asināšanu pats varat veikt, izmanto-jot īpašas apalās vīles, kuru diamets ir atbilstoši pielāgots kēdes veidam (Kēdes apkopes tabula). Lai izvairītos no zobu bojājumiem, nepieciešama veiklība un pieredze.

Lai uzasinātu zāga kēdi:

1. izslēdziet motoru, atlaidiet kēdes bremzi un iespīlējiet vadsliedi piemērotās skrūvspīlēs – pievērsiet uzmanību tam, lai zāga kēde varē-tu brīvi pārvietoties.

2. Nospriegojiet zāga kēdi, ja tā ir valīga.

3. levietojiet vīli atbilstošajā vadotnē un pakārto-jiet vīli zobu atverei, uzturot vienmērīgu slīpu-mu atbilstoši zoba profilam.

4. Veiciet tikai dažus vīles vilcienus (tikai virzienā uz priekšu) un pēc tam atkārtojiet šo procedūru ar pārējiem zobiem, pārvietojoties vienā virzienā (pa labi vai pa kreisi).

5. Apgrieziet skrūvspilēs ievietoto sliedi un at-kārtojiet procedūru ar atlikušajiem zobiem.

6. Pārbaudiet, vai gala zobs nepaceļas virs pārbaudes instrumenta, un novīlējiet pārpalikumu ar plakano vīli, noapaļojiet profilu.

7. Pēc asināšanas savāciet visas skaidas un puteklus, un ieellojiet zāga kēdi ellas vanniṇā.

Nomainiet kēdi, ja:

■ zobu garums ir mazāks par 5 mm;
- ja pieejams: ir pārsniegta atzīme uz griešanas mehānismu zobiem;
■ attālums starp kēdes kniežu elementiem ir pārāk liels.

8.6 Kēdes ellošanas pārbaude (26)

Nekādā gadījumā nedarbiniet ierīci bez pietiekošas kēdes eljošanas. Pretējā gadījumā jūs samaziniet ierīces darbmūžu. Tādēļ, katru reizi uzsākot darbu, pārbaudiet ellas daudzumu ellas tvertnē un ellas padevi.

1. ledarbiniet ierīci.
2. Turiet rotējošo zāga kēdi apmēram 15 cm virs koka celma vai piemērotas pamatnes.

Ja ellošana ir pietiekoša, uz koka celma veidojas maza ellas kārtina (26/1).

8.7 Kēdes ellošanas pārtraukšana (28)

⚠ BĪSTAMI! Apdraudējums dzīvībai un smagu traumu gūšanas risks. Briesmas dzīvībai un risks gūt smagas traumas, ko rada ieslēgts motors.

Jebkāda veida darbi jāveic pie izslēgta motora.

Ejlas padeves daudzums ir iestatāms ar regulēšanas skrūvi. Regulēšanas skrūve atrodas ierīces apakšdaļā (28/1).

Lai iestatītu padeves daudzumu, izmantojiet ma-zu skrūvgriezi:

Grieziet pulksteņa rādītāju virzienā, lai sama-zinātu padeves daudzumu.
Grieziet pretēji pulksteņa rādītāju virzienam, lai palielinātu padeves daudzumu.

Darba laikā regulāri pārbaudiet, vai ellas tvertnē ir pietiekami daudz ellas.

8.8 Zāga kēdes pārbaude tukšgaitas režimā

⚠️ BRĪDINĀJUMS! Risks, ko rada rotējoša zāga kēde. Zāga kēde tukšgaitas režīmā darba laikā var radīt dzīvībai bīstamas traumas.

Nekādā gadījumā nestrādājiet ar kēdes zāgi, ja zāga kēde tukšgaitā griežas.
Pirms katras lietošanas reizes pārbaudiet, vai zāga kēde motora tukšgaitā negriežas.

1. ledarbiniet motoru un darbiniet to tukšgaitā.

2. Pārbaudiet, vai zāga kēde negriežas.

3. Ja zāga kēde griežas, iespējama klūda:

Tukšgaitas apgriezienu skaits ir pārāk augsts (Tukšgaitas apgriezienu skaita iestatīšana karburatorā).
■ Bojāts, netīrs vai nepareizi iestatīts sa-jūgs. Apmeklējiet AL-KO servisa centru.

8.9 Tukšgaitas apgriezienu skaita iestatīšana karburatorā

Tukšgaitas apgriezienu skaits ir dots tehniskajos datos (Tehniskie dati). To vislabāk iespējams iestatīt ar apgriezienu skaita mērītāju.

Ja tukšgaitas apgriezienu skaits ir iestatīts pareizi, motors tukšgaitas režīmā darbojas vienmērīgi un zāga kēde negriežas. Atkarībā no izmantošanas vietas (kalni, līdzenums) nepieciešama tukšgaitas iestatījuma korekcija, izmantojot tukšgaitas ierobežošanas skrūvi "T".

HORĀDĪJUMS Tukšgaitas maisījuma "L" un maksimumslodzes maisījuma "H" regulēšanas skrūves atļauts iestatīt tikai AL-KO servisā.

Zāga kēde griežas, nedodot gāzi:

Tukšgaitas apgriezienu skaits ir pārāk augsts.

1. Nedaudz atskrūvējiet tukšgaitas ierobežošanas skrūvi "T" (11/6) pretēji pulksteņa rādītāju virzienam, līdz zāga kēde vairs negriežas.

Motors apstājas, nedodot gāzi:

Tukšgaitas apgriezienu skaits ir pārāk mazs.

1. Nedaudz pievelciet tukšgaitas ierobežošanas skrūvi "T" (11/6) pulksteņa rādītāju virzienā, līdz motors darbojas vienmērīgi.

Ja, griežot tukšgaitas ierobežošanas skrūvi "T", nav iespējams veikt optimālu karburatora iestatī-jumu, lūdziet veikt optimālu karburatora iestatīšanu AL-KO servisā.

8.10 Kēdes apkopes tabula

⚠️ BRĪDINĀJUMS! Smagu traumu risks. Ja uz kēdes zāga ir uzstādīta nepiemērota zāga kēde vai vadsliede, iespējamas smagas traumas.

Izmantojiet tikai atļautas zāga kēdes un vadsliedes.

Tabulā ir dotas dažādu kēdes veidu vērtības.

Kēdes tips Vīles diametrs Galvas leŋkis Apakšējā			griezuma lenkis	Galvas slīpuma lenkis (55°)	Dziļuma mērs
		Instrumenta pagriešanas lenkis	Instrumenta slīpuma lenkis	Sāna lenkis
6646, 6651, 6656
21BPX056E21BPX056X	4,8 mm / 3/16"	30° 10° 60° 0,64	mm /		0,025"
21BPX064E21BPX064X	4,8 mm / 3/16"	30° 10° 60° 0,64	mm /		0,025"
21BPX072E21BPX072X	4,8 mm / 3/16"	30° 10° 60° 0,64	mm /		0,025"
6651, 6656
Kēdes tips Vīles diametrs Galvas leŋkis Apakšējā				Galvas slīpuma lenkis (55°)	Dziljuma mērs
			griezuma lenkis
21LPX056E21LPX056X	4,8 mm / 3/16"	25° 10° 60° 0,64	mm /		0,025"
21LPX064E21LPX064X	4,8 mm / 3/16"	25° 10° 60° 0,64	mm /		0,025"
21LPX072E21LPX072X	4,8 mm / 3/16"	25° 10° 60° 0,64	mm /		0,025"
6656
73LPX060E73LPX060X	5,5 mm / 7/32"	25° 10° 60° 0,64	mm /		0,025"
73LPX068E73LPX068X	5,5 mm / 7/32"	25° 10° 60° 0,64	mm /		0,025"
73LPX072E73LPX072X	5,5 mm / 7/32"	25° 10° 60° 0,64	mm /		0,025"
Dziljuma mērs Vīle

8.11 Tehniskās apkopes plāns

Turpmāk dotos darbus var paveikt pats lietotājs. Visus pārējos darbus atļauts veikt tikai specializētā darbnīcā.

Tālāk redzamie norādījumi attiecas uz parastiem lietošanas apstākļiem. Īpašos apstākļos, piemēram, īpaši ilgu darbu gadījumā, norādītie apkopes intervāli jāveic ātrāk.

Tehniskās apkopes plāns

	Vienu reizi pēc 5 stun-dām	Pirms darbu sākša-nas	Reizi nedēļā	Ik pēc 50 stu ndām	Ik pēc 100 stun-dām	Ja ne-piecie-šams	pirms/pēc sezonas, katru gadu
Karburators
Pārbaudīt tukšgaitu X
Gaisa filtrs
Iztīriet X
Nomainīt X
Aizdedzes svece
pārbaudiet elektrodu at-starpes, nepieciešamības gadījumā noregulējiet				X			X
Nomainīt X X
Klusinātājs

Tehniskās apkopes plāns

	Vienu reizi pēc 5 stun-dām	Pirms darbu sākša-nas	Reizi nedēļā	Ik pēc 50 stu ndām	Ik pēc 100 stun-dām	Ja ne-piecie-šams	pirms/pēc sezonas, katru gadu
Vizuālā un stāvokļa pār-baude		X
Degvielas tvertne, eļļas tvertne
Iztīriet X X
Kēdes bremze
darbības pārbaude X
Tīrīšana, eļļošana X X
Kēdes eļļošana
Pārbaudīt X X
Zāga kēde
Vizuālā un stāvokļa pār-baude, asuma pārbaude		X
Uzasināšana X X
Atjaunināšana, ja nepie-ciešams, jāatjaunina zo-brats un jāieelļo zobrata gultņi						X
Vadsliede
Vizuālā un stāvokļa pār-baude		X
Vadsliedes apgriešana X
Vadāmās zvaigznītes eļ-ļošana		X
Kēdes rievas / eļļas atve-res tīrīšana		X
Aizsargapvalka tīrīšana iekšpusē		X
Visas pieejamās skrū-ves (izņemot noregulēša-nas skrūves)
Pievilkt X X X
Visa ierīce
Vizuālā un stāvokļa pār-baude		X

Tehniskās apkopes plāns

	Vienu reizi pēc 5 stun-dām	Pirms darbu sākša-nas	Reizi nedēļā	Ik pēc 50 stu ndām	Ik pēc 100 stun-dām	Ja ne-piecie-šams	pirms/pēc sezonas, katru gadu
Tīrīšana (ieskaitot gaisa ieplūdi un cilindra dzesē-šanas ribas)		X X X

9 PALĪDZĪBA TRAUCĒJUMU GADĪJUMĀ

ESIET PIESARDZİGI! levainojumu risks!

Asas un rotējošas ierīces daļas var radīt traumas.

■ Veicot apkopes, kopšanas un remontdarbus, vienmēr lietojiet aizsargcimdus!

NORĀDĪJUMS Ja rodas bojājumi, kas nav minēti šajā tabulā, vai bojājumi, kurus nevar no- vērst, lūdzam sazināties ar mūsu servisa centru.

Problēma lemesls Novēršana
Motoru nav iespējams iedarbi-nāt vai arī tas uzreiz izslēdzas.	Nepareizs process ledarbiniet	motoru tā, kā aprakstīts šajā lietošanas instrukcijā.
	Netīra aizdedzes svece vai klūdaina elektrodu atstarpe	Iztīriet vai nomainiet aizdedzes sve-ci.
	Pārklāts gaisa filtrs Iztīriet vai nomainiet gaisa filtru.
Sliede un zāga kēde, darbojo-ties sakarst. Rodas dūmi.	Zāga kēde ir nospriegota pā-rāk stingra.	Atbrīvojiet kēdes spriegojumu.
	Ellas tvertne ir tukša. lelejiet zāga kēdes ellu.
	Aizsērējis ellas izplūdes ka-nāls un/vai sliedes grope.	Iztīriet ellas izplūdes kanālu un/vai sliedes gropi.
Motors darbojas, bet zāga kē-de nekustas.	Zāga kēde ir nospriegota pā-rāk stingra.	Atbrīvojiet kēdes spriegojumu.
	Ierīces klūda Apmeklējiet AL-KO servisa centru.
Zāgu skaidu vietā tiek izsviesti tikai koksnes putekļi. Kēdes zāgis jāpiespiež uz koka.	Zāga kēde ir trula. Uzasiniet zāga kēdi vai dodieties uz AL-KO servisa centru.
Ierīcei pārāk spēcīgi vibrē. Ierīces klūda Apmeklējiet AL-KO servisa centru.

10 TRANSPORTEŠANA

BRĪDINĀJUMS! Apdraudējums dzīvībai

un smagu traumu gūšanas risks. Rotējoša zā- ğa kēde transportēšanas laikā var radīt smagas vai pat nāvējošas traumas.

Nekad nenesiet un netransportējiet kēdes zāgi ar strādājošu zāga kēdi.
Pirms transportēšanas veiciet turpmāk uzskaitītās darbības.

Pirms transportēšanas veiciet turpmāk uzskaitī-tās darbības:

1. Izslēdziet motoru.
2. Laujiet iekārtai atdzist.
3. Nonemiet jebkādas skaidas vai ellas atliekas.
4. Uzstādiet vadsliedes aizsargapvalku.

Nesiet kēdes zāgi tikai aiz roktura loka. To darot, vadsliede ir vērsta uz aizmuguri.

Transportlīdzeklos: nodrošiniet kēdes zāgi pret apgāšanos, bojājumiem un ekspluatācijas līdzek-lu izplūdes.

11 GLABĀŠANA

Pēc katras tīrīšanas reizes rūpīgi notīriet ierīci un - ja uzstādīti - uzstādiet visus aizsardzības apval-kus. Uzglabājiet ierīci sausā, slēgtā un bērniem nepieejamā vietā.

Ja ierīci plānojat nelietot ilgāk par 2-3 mēnešiem, lai ierīcei nerastos bojājumi, tai ir jāveic turpmāk tekstā uzskaitītie darbi:

1. Pilnībā iztukšojiet degvielas un ellas tvertni.
2. Noņemiet zāga kēdi un sliedi, iztīriet un ap-smidziniet ar ellu, kas pasargā no rūsēšanas.
3. Glabājiet ierīci pēc iespējas sausākā vietā.

UZMANĪBU! Pastāv ierīces bojājumu risks! Ilgstošas glabāšanas laikā sakaltusi/saķepusi zā- ga ħēdes eļļa var izraisīt elļojamo detaļu bojāju- mus.

Pirms ierīces novietošanas ilgstošā glabāšanā izlejiet no ierīces zāga kēdes eļļu.

12 UTILIZĀCIJA

Benzīnu un motoreļļu aizliegts izmest sadzīves atkritumos vai izliet kanali-zācijā, tos ir jānodod atsevišķā atkritumu savākšanas vai likvidēšanas vietā!

Pirms ierīces utilizācijas iztukšojiet degvielas tvertni un motorellas tvertni!
■ lerīce, tās iepakojums un piederumi ir izgata-voti no otrreiz pārstrādājamiem izejmateriā-liem un tādēl ir atbilstoši jāutilizē.

13 TEHNISKIE DATI

Kēdes zāgi

Tips 6646 6651 6656
Preces Nr. 127523 127524 127525
Motora tips 2-taktu, ar gaisa	dzesēšanu	2-taktu, ar gaisa dzesēšanu	2-taktu, ar gaisa dzesēšanu
Dzinēja tilpums 46,5 cm3 50,9 cm3 55,5 cm3
Maksimālā motora jauda (kW) (saska- nā ar ISO 7293)	2,0/9000 min-1	2,2/9000 min-1	2,4/9000 min-1
Easy Start sistēma Jā / uzsūknēšanas	poga	Jā / uzsūknēšanas poga	Jā / uzsūknēšanas poga
Griešanās ātrums tukšgaitā 3000 +/- 400 min	-1	3000 +/- 400 min-1	3000 +/- 400 min-1
Maksimālie apgriezieni 13000 min	-1	13000 min-1	13000 min-1
Degviela Bezsvina benzīns,	minimāli 90 RON	Bezsvina benzīns, minimāli 90 RON	Bezsvina benzīns, minimāli 90 RON
Maisījuma attiecība 1:50	1:50	1:50
Degvielas tvertnes tilpums	510 cm3	510 cm3	510 cm3
Eļļas tvertnes tilpums	290 cm3	290 cm3	290 cm3
Zobrats:
■ Zobu skaits	7T	7T	7T
■ Iedalījums	0,325" / 8,255 mm	0,325" / 8,255 mm	0,325" / 3/8" 8,255 / 9,525 mm
Kēdes aizsargs Jā / automātiski Jā / automātiski Jā / automātiski
Kēdes zāga svars ar tukšām tvertnēm:
■ Svars ar vadsliedi un zāga kēdi maks. 6,89 kg maks. 7,0 kg maks. 7,0 kg ar			0,325" maks. 7,25 kg ar 3/8"
■ Svars bez vadsliedes un zāga kēdes	5,75 kg 5,75 kg	5,75 kg
Skaņas spiediena līmenis LpA (saskaņā ar DIN EN ISO 22868)	99,1 dB(A), K=3,0 dB(A)	100,8 dB(A), K=3,0 dB(A)	100,3 dB(A), K=3,0 dB(A)
Skaņas jaudas līmenis LwA (saskaņā ar DIN EN ISO 22868)	112,4 dB(A), K=3,0 dB(A)	112,9 dB(A), K=3,0 dB(A)	113,2 dB(A), K=3,0 dB(A)
Ekvivalenta vibrāciju kopējā vērtība (saskaņā ar DIN EN ISO 22867):
Priekšējais rokturis (K = 1,5 m/s2) 3,69 m/s	2	4,20 m/s2	4,43 m/s2
Aizmugurējais rokturis (K = 1,5 m/s2) 3,91 m/s	2	4,40 m/s2	4,38 m/s2
CO2vērtības 1311 g/kWh 925 g/kWh 925 g/kWh
Šis CO2mērijums ir motoru tipu vai motoru klāstu simbolizējoša (pamata) motora pārbaudes rezultāts fiksētā pārbaudes ciklā laboratorijas apstākļos, un tas nesniedz precīzu vai viennozīmīgu garantiju par noteikta motora jaudu.

Jautājumu gadījumā par garantiju, remontu vai rezerves dalām sazinieties ar tuvāko AL-KO ser-

visa centru. Informāciju par tiem meklējiet šādā vietnē:

lespējamos materiāla vai ražošanas brākus iekārtā mēs novērsīsim atbilstoši likumā noteiktajam noil-guma terminam attiecībā uz garantijas prasībām, paturot tiesības izvēlēties remontu vai jaunas preces piegādi. Noilguma terminš tiek noteikts, vadoties pēc tās valsts spēkā esošās likumdošanas, kurā ierī-ce tika nopirkta.

Mūsu garantijas pakalpojumi ir spēkā tikai tad, ja: Garantija zaudē savu spēku, ja:

■ ievērojat šo lietošanas instrukciju.
- iërīce tiek izmantota atbilstoši mērķim;
■ tiek izmantotas originālās rezerves dajas.

■ tiek veikti patstāvīgi remontēšanas mēģināju-mi;
■ tiek veikta patvalīga pārbūve;
- ierīce netiek lietota atbilstoši paredzētajam mērķim.

Garantija neattiecas uz:

krāsas bojājumiem, kas radušies normāla nolietojuma rezultātā;
dilstošajām detaļām, kas rezerves daļu kartē ir atzīmētas ar rāmīti xxxxxx (x) .
■ lekšdedzes motoriem (uz tiem attiecas attiecīgo motoru ražotāju garantijas noteikumi).

Garantijas periods sākas no ierīces pirmreizējās pārdošanas pirmās dienas. Noteicošais ir datums uz pirkuma čeka. Lūdzam jūs ar šo garantijas deklarāciju un pirkuma čeku doties pie sava tirdzniecības pārstāvja vai uz tuvāko oficiālo klientu apkalpošanas centru. Šī deklarācija neskar pircēja likumā noteiktās garantijas prasības pret pārdevēju.
