Ürün Türü	Benzinli testere
Marka	AL-KO
Model	Solo 6656
Kategori	Testere
Ağırlık (kılavuz ve zincirle birlikte)	ekipmana bağlı olarak yaklaşık 7,0 ila 7,25 kg
Güç Kaynağı	2 zamanlı motor, 50:1 benzin/yağ karışımı
Silindir Hacmi	55,5 cm³
Maksimum Güç	9000 dev/dk'da 2,4 kW
Yakıt Deposu Kapasitesi	510 cm³
Zincir Yağı Deposu Kapasitesi	290 cm³
Mevcut Kılavuz Uzunluğu	33 cm / 38 cm / 40 cm / 45 cm / 50 cm
Zincir Adımı	0,325" (8,255 mm) veya 3/8" (9,525 mm)
Rölanti Devri	3000 ± 400 dev/dk
Maksimum Devir	13000 dev/dk
Ses Basıncı Seviyesi LpA	100,3 dB(A)
Ses Gücü Seviyesi LwA	113,2 dB(A)
Ön Tutamak Titreşimi	4,43 m/s²
Arka Tutamak Titreşimi	4,38 m/s²
Güvenlik	Zincir freni, ön el koruyucu, güvenlik kilitleme tuşu
Ana Fonksiyonlar	Odun kesme, ağaç kesme, budama, dilme
Rutin Bakım	Her 15 saatte hava filtresi temizliği, buji kontrolü, zincir bileme
Yedek Parçalar	Kılavuz, zincir, buji, hava filtresi, dişli
Garanti	Ayıplara karşı yasal garanti, süre ülkeye göre değişir

Sık sorulan sorular - Solo 6656 AL-KO

Solo 6656 için hangi tür yakıt kullanılmalıdır?

Kurşunsuz benzin (oktan sayısı ≥ 90 ROZ) ve yüksek kaliteli sentetik 2 zamanlı motor yağı kullanın, 50:1 oranında (5 L benzin + 100 ml yağ).

Soğuk motorda nasıl çalıştırılır?

Cihazı yere koyun, zincir frenini etkinleştirin, amorsörü 3-4 kez pompalayın, dekompresyon düğmesini açın, jikleyi kapatın, ardından marş kolu çekin motor çalışana kadar, jikleyi açın ve tekrar çekin. Çalıştıktan sonra, gaz tetiğine kısa süreli basarak jikleyi bırakın.

Zincir gerginliği nasıl kontrol edilir?

Motoru kapatın. Gerginlik, zinciri ortadan kaldırdığınızda tahrik baklalarının kılavuzdan ayrılmaması ancak yine de serbestçe dönebilmesi durumunda doğrudur. Gerdirmek için somunları gevşetin, kılavuzu dışarı doğru itin ve tekrar sıkın.

Geri tepme (kick-back) durumunda ne yapılmalı?

Kılavuzun ucu bir nesneye temas ettiğinde geri tepme meydana gelir. Motorlu testereyi iki elle tutun, zincir frenini kullanın ve sağlam bir pozisyon alın. Kılavuzun ucuyla kesim yapmayın. Kılavuzda açıklanan önleme tedbirlerini izleyin.

Hava filtresi nasıl temizlenir?

Motoru kapatın ve soğumaya bırakın. Kapağı sökün, filtreyi çıkarın, içten dışa doğru bir fırça veya basınçlı hava ile temizleyin. Filtreyi asla yıkamayın. Hasar görmüşse değiştirin.

Zincir için hangi yağ kullanılmalı?

Sadece biyolojik olarak parçalanabilen kesme zincir yağı kullanın. Asla atık yağ veya mineral yağ kullanmayın, çünkü bu sistemi tıkar ve çevreye zarar verir.

Zincir yağlaması nasıl ayarlanır?

Ayar vidası cihazın altındadır. Saat yönünde çevirerek yağ akışını azaltın, ters yönde artırın. Yağ seviyesini ve kesimde bir yağ filminin varlığını düzenli olarak kontrol edin.

Zincir ne zaman bilenmelidir?

Talaşlar toz haline geldiğinde, kesim düz olmadığında, gereken kuvvet arttığında veya titreşimler ve yakıt tüketimi arttığında zinciri bileyin. Uygun çapta yuvarlak eğe kullanın (zincire göre 4,8 mm veya 5,5 mm).

Motorlu testere uzun süreli saklama için nasıl hazırlanır?

Yakıt ve yağ depolarını boşaltın. Zinciri ve kılavuzu çıkarın, temizleyin ve yağlayın. Cihazı kuru, dondan korunan ve çocukların erişemeyeceği bir yerde saklayın.

Yedek parçalar ve satış sonrası servis nerede bulunur?

En yakın AL-KO bakım servisiyle iletişime geçin. Yalnızca orijinal parçalar kullanın. Garanti, malzeme ve işçilik hatalarını kapsar, ancak zincir ve kılavuz gibi aşınan parçaları kapsamaz.

KULLANIM KILAVUZU Solo 6656 AL-KO

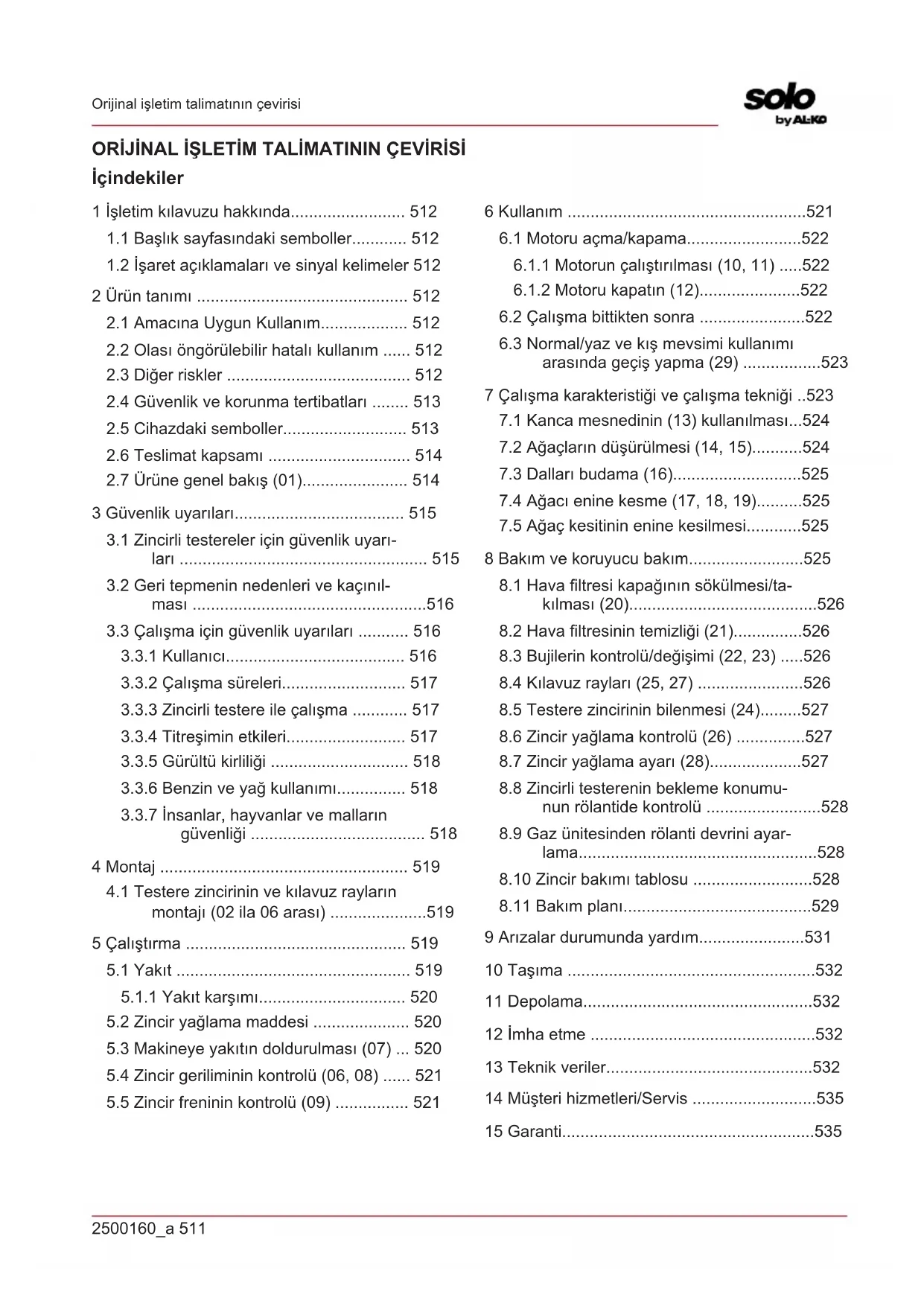

ORİJINAL İŞLETİM TALİMATININ ÇEVİRİŞİ İçindekiler

1 İşletim kılavuzu hakkında...... 512

1.1 Başlık sayfasındaki semboller...... 512
1.2 İşaret açıklamaları ve sinyal kelimeler 512

2 Ürün tanımı 512

2.1 Amacına Uygun Kullanım...... 512
2.2 Olası öngörülebilir hatalı kullanım ..... 512
2.3 Diğer riskler 512
2.4 Güvenlik ve korunma tertibatları ..... 513
2.5 Cihazdaki semboller.... 513
2.6 Teslimat kapsamı 514
2.7 Ürüne genel bakış (01)...... 514

3 Güvenlik uyarıları 515

3.1 Zincirli testereler için güvenlik uyarı- ları 515
3.2 Geri tepmenin nedenleri ve kaçınıl- ması ....516
3.3 Çalışma için güvenlik uyarıları ..... 516

3.3.1 Kullanıcı 516
3.3.2 Çalışma süreleri.... 517
3.3.3 Zincirli testere ile çalışma ..... 517
3.3.4 Titreşimin etkileri.... 517
3.3.5 Gürültü kirliliği 518
3.3.6 Benzin ve yağ kullanımı.... 518
3.3.7 İnsanlar, hayvanlar ve malların güvenliği 518

4 Montaj 519

4.1 Testere zincirinin ve kılavuz rayların montajı (02 ila 06 arası) .....519

5 Çalıştırma 519

5.1 Yakit 519
5.1.1 Yakıt karşımı.... 520
5.2 Zincir yağlama maddesi 520
5.3 Makineye yakıtın doldurulması (07) ... 520
5.4 Zincir geriliminin kontrolü (06, 08) ..... 521
5.5 Zincir freninin kontrolü (09) 521

6 Kullanım 521

6.1 Motoru açma/kapama....522
6.1.1 Motorun çalıştırılması (10, 11) .....522
6.1.2 Motoru kapatın (12)....522
6.2 Çalışma bittikten sonra .....522
6.3 Normal/yaz ve kış mevsimi kullanımı arasında geçiş yapma (29) .....523

7 Çalışma karakteristiği ve çalışma tekniği ..523

7.1 Kanca mesnedinin (13) kullanılması...524
7.2 Ağaçların düşürülmesi (14, 15)......524
7.3 Dallari budama (16)....525
7.4 Ağacı enine kesme (17, 18, 19)......525
7.5 Ağaç kesitinin enine kesilmesi.....525

8 Bakım ve koruyucu bakım....525

8.1 Hava filtresi kapağının sökülmesi/takılması (20)....526
8.2 Hava filtresinin temizliği (21)....526
8.3 Bujilerin kontrolü/değişimi (22, 23) .....526
8.4 Kılavuz rayları (25, 27) .....526
8.5 Testere zincirinin bilenmesi (24)......527
8.6 Zincir yağlama kontrolü (26) .....527
8.7 Zincir yağlama ayarı (28)....527
8.8 Zincirli testerenin bekleme konumu- nun rölantide kontrolü ....528
8.9 Gaz ünitesinden rölanti devrini ayar-lama....528
8.10 Zincir bakımı tablosu .....528
8.11 Bakım planı....529

9 Arızalar durumunda yardım....531

10 Taşima 532
11 Depolama....532
12 İmha etme 532
13 Teknik veriler....532
14 Müşteri hizmetleri/Servis ....535
15 Garanti....535

1 İŞLETİM KILAVUZU HAKKINDA

Almanca versiyonda orijinal işletim talimatı söz konusudur. Tüm diğer dil versiyonları orijinal işletim talimatının çevirileridir.
- İşletim kılavuzunu daima cihaz hakkında bilgiye ihtiyaç duyduğunuzda içerisinde bilgi alacak şekilde saklayın.
Cihazı sadece bu işletim kılavuzu ile başka kişilere verin.
Bu işletim kılavuzunun içerisindeki güvenlik ve uyarı bilgilerini okuyun ve dikkate alın.

1.1 Başlık sayfasındaki semboller

Sembol Anlam

İşletime almadan önce bu işletim kılavuzunu dikkatlice okuyun. Bu, güvenli çalışma ve sorunsuz kullanım için ön koşuldur.

İşletim talimatı

Benzinli testereyi açık alevlerin ya da ısı kaynaklarının yakınında işletmeyin.

1.2 İşaret açıklamaları ve sinyal kelimeler

⚠ TEHLİKE! Gerçekleşebilecek tehlike durumunu gösterir – kaçınılmaz ise – ölüme ve ağır yaralanmalara neden olur.

⚠️ UYARI! Olası bir tehlike durumunu gösterir – kaçınılmaz ise – ölüme ve ağır yaralanmalara neden olur.

⚠ DİKKAT! Olası bir tehlike durumunu gösterir – kaçınılmaz ise – hafif veya küçük yaralanmala- ra neden olur.

DİKKAT! Bir durumu gösterir – kaçınılmaz ise – maddi hasarlara neden olur.

i BİLGİ Daha iyi anlaşılma ve kullanım için özel notlar.

2 ÜRÜN TANIMI

Bu kullanım kılavuzu, benzinli motorla çalıştırılan ve elde kullanılabilir zincirli testereyi açıklamaktadır.

2.1 Amacına Uygun Kullanım

Bu makine bahçede odun kesmek için kullanılabilir:

Ağaç gövdelerini testere ile kesmek
Parça kerestelerin testere ile kesilmesi
- Kesit uzunluğuna göre dalların testere ile kesilmesi

Cihazla sadece, eksiksiz şekilde monte edilmişse çalışma yapılabilir.

Bu cihaz sadece özel alanda kullanım için ön görülmüştür. Her türlü diğer kullanım, ayrıca izinsiz değişiklikler ve eklemeler amacı dışında olarak algılanır ve garantinin geçersiz olmasına ayrıca uygunluğunu (CE işareti) kaybetmesine ve üretici tarafından kullanıcıının veya üçüncü şahısların hasar sorumluluğunu reddetmesine neden olur.

DİKKAT! Amacına uygun kullanılmadı-

ğında yaralanma tehlikesi! Zincirli testere ile i- çerisine yabancı madde karışmış olan keresteler kesilirse bu durumun sonucu olarak yaralanmalar meydana gelebilir.

Zincirli testereyi hafif ağaç işleri için kullanmayın.
Testere ile kesmeden önce kereste içerisinde örn. çivi, vida gibi yabancı madde olup olmadığıını kontrol edin.

2.2 Olası öngörülebilir hatalı kullanım

Cihaz ne kamu parkları ve spor tesislerinde ticari kullanım için ne de tarımcılık ve ormancılık alanlarında kullanım için üretilmemiştir.

Özel dikkat:

• Doğrudan kullanıcıya ya da diğer insanlara dönük bir açıda olan dalları kesmeyin.
  ■ Atık yağ kullanmayın.
  Cihazı patlama tehlikesi olan ortamlarda kullanmayın.

2.3 Diğer riskler

Cihaz amacına uygun şekilde kullanılsa dahi her zaman bir artık risk söz konusudur. Cihazın türü ve tasarımı nedeni ile kullanıma göre aşağıdaki potansiyel tehlikeler türetilebilir:

Zincirin açıkta duran dişleriyle temas (kesme tehlikesi).
■ Dönen zincire erişim (kesme tehlikesi).
■ Testerenin ani ve öngörülmeyen hareketi (kesme tehlikesi).
Zincir parçalarının çözülmesi (kesikler / yaralanma tehlikesi).

• İşlenmiş odundan çözülen parçalar.
• İşlenmiş odundan çözülen parçaların solunması.
  ■ Benzin motorunun emisyonu.
  Cildin yakıtlateması (benzin / yağ).
  Kulaklık takılmazsa, çalışma esnasında kulağın olumsuz etkilenmesi.

2.4 Güvenlik ve korunma tertibatları

⚠️ UYARI! Yaralanma tehlikesi. Arızalı ve devre dışı bırakılmış güvenlik ve koruma tertibatları ağır yaralanmalara neden olabilir.

Arızalı güvenlik ve koruma tertibatlarının onarılmasını sağlayın.
Güvenlik ve koruma tertibatlarını devre dışı bırakmayın.

Kılavuz rayın koruyucu kapağı

Nakliye sırasında insanların yaralanmasını ve eşyaların hasar görmesini önlemek için koruyucu kapak nakliyeden önce kılavuz rayların ve testere zincirinin üzerine monte edilmelidir.

Zincir freni

Herhangi bir geri tepme olması durumunda el koruma tertibatı aracılığıyla zincir freni devreye girerek zincirli testereyi bekleme konumuna getirir.

Emniyet kilidi butonu

Emniyet kilidi butonuna basıldıktan sonra gaz ko-lu çalışabilir.

2.5 Cihazdaki semboller

Sembol Anlam

Kullanım sırasında dikkatli olunmalı- dır!

Geri tepme tehlikesi!

İşletime almadan önce işletim kılavuzu okunmalıdır!

Koruyucu kask, kulak koruyucu ve göz koruyucu kullanın!

Sembol Anlam

Koruyucu eldiven giyin!

Sağlam ayakkabı giyin!

Zincirli testereyi tek elle kullanma- yın!

Zincirli testereyi daima iki elle kullanın!

Benzin/Yağ karışımı deposu

Primer

Güneş: Normal/Yazın kullanım

Kar yağışı: Kışın kullanım

Güvenli işletim ve güvenli bakım için makine üzerinde semboller yer almaktadır. Daima bu bilgile-re dikkat edin.

Sembol Anlam

Yakıt karışımının doldurulması için bağlantı

Konum: Yakıt deposunda, doldurma kapağının yanında.

Zincir yağını ilave etmek için bağlantı

Konum: Yağ deposunda, yağ depo- su kapağının yanında.

Sembol Anlam

	Motor şalterinin devreye alınması; şalteri "STOP" konumuna getirin,motor anında durdurulur.Konum: Arka tutamağın solunda
	Jikle düğmesine basın: Jikle düğmesini saat yönünün tersine çevirir-seniz, jikle kapanacaktır. Jikle ka-pandığında jikleyi tekrar açmak içinjikleyi saat yönünde çevirin.Konum: Hava filtresi kapağı
	Yağ pompasını ayarlama: Çubuğubir tornavida ile ok yönünde zinciryağıının daha güçlü yağ akışı içinMAKS konumuna kadar ve dahadüşük yağ akışı için MIN konumunagetirin.Konum: Tahrik ünitesinin alt tarafı
	"H" işaretinin altındaki civata, yük-sek devirde karışım ayarı içindir.Konum: Arka tutamakta sağ üstte
	"L" işaretinin altındaki civata, düşükdevirde karışım ayarı içindir.Konum: Arka tutamakta sağ üstte
	"T" işaretinin üzerindeki civata rö-lanti devrini ayarlamak içindir.Konum: Arka tutamakta sağ üstte
	Zincir freninin hangi yönde çözüldü-ğünü (beyaz ok) veya devreye alındığını (siyah ok) gösterir.Konum: Dişli koruyucunun tepesinde
	Zincirin hangi yönde monte edildiği-ni gösterir.Konum: Kılavuz rayının ön tarafı
	Dekompresyon (basınç azaltma)valfini açmak için dekompresyondüğmesine basın.

Sembol Anlam

Garanti edilen gürültü seviyesi:

6646: 115 dB(A)

6651 ve 6656: 116 dB(A)

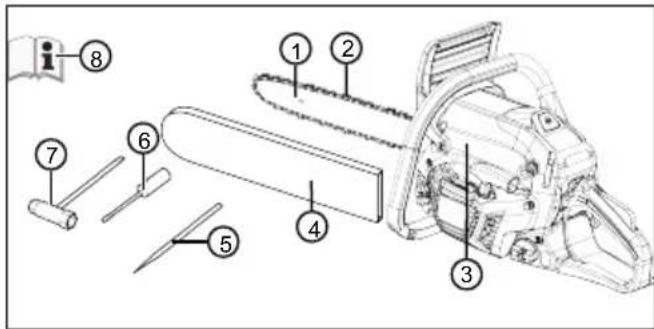

2.6 Teslimat kapsamı

Paketi açınca tüm parçaların paket içerisinde yer alıp almadığını kontrol edin.

1 Kılavuz rayları

2 Testere zinciri

3 Benzinli zincirli testere

4 Kılavuz ray için koruyucu kapak

5 Eğeler

6 Tornavida

7 Kombine anahtar

8 İşletim talimatı

2.7 Ürüne genel bakış (01)

No.	Yapı parçası
1	Kılavuz rayları
2	Testere zinciri
3	Ön el koruması
4	Ön tutamak
5	Hava filtresi kapağı
6	Hava filtresi kapağı için montaj vidaları
7	Gaz kolu

No. Yapı parçası

8 Emniyet kilidi butonu

9 Arka tutamak

10 Motoru kapatmak devre anahtarı, kendi kendine resetlenebilir

11 Yakıt deposu

12 (Soğuk başlatma için) jikle anahtarı

15 Kılavuz ray için koruyucu kapak

16 Ağaç tahdit tırnağı

17 Kılavuz raylar için sabitleme somunları

18 Ray sabitleme

19 Birincil bilye

20 Basınç düşürücü

21 İşletim kılavuzu

3 GÜVENLİK UYARILARI

Cihazı her kullanımdan önce ve her düşme sonrasında ya da darbe veya çarpma gibi şiddet kaynaklı etkilere karşı, hasar ve işletim emniyetine yönelik durumu bakımından günlük olarak kontrol edin.
Yakıt sisteminin sızdırmazlığını ve güvenlik donanımlarının çalışma durumunu kontrol edin. İşletim açısından güvenli olmayan cihazları asla kullanmaya devam etmeyin. Kuşku duyulması halinde yetkili satıcınıza başvurun.
Cihazla çalışma sırasında özellikle 2,5 saat üzerinde çalışma süresi durumunda kulak koruması kullanın. Cihazın işletiminden dolayı, kullanıcıda işitme bozukluklarına yol açabilecek gürültü oluşur.
Titreşim koruyucu eldiven kullanın ve titreşim kaynaklı beyaz parmak hastalığına karşı önleyici tedbir amacıyla düzenli molalar belirleyin. Cihazın daha uzun süreli kullanımı ellerde titreşime bağlı dolaşım bozukluğuna yol açabilir. Kesin bir kullanım süresi tespit edilemez. Bu durum çeşitli faktörlere bağlıdır. Cihazın sürekli kullanılması halinde ellerinize ve parmaklarınıza dikkat edin. His kaybı, ağırlar,OSHINMA, vücutta kuvvetin olumsuz yönde etkilenmesi ya da ciltte veya cilt renginde

değişiklikler olması gibi belirtilerin ortaya çık- ması halinde doktora başvurun.

■ Motoru asla kapalı mekanlarda işletmeyin ve cihazın kullanımı sırasında başınız dönerse, kendinizi kötü ya da halsiz hissederseniz cihazı kapatın. Derhal doktora başvurun. Cihaz, motorun çalışması sırasında zehirli gazlar oluşturur. Bu gazlar kokusuz ve gözle görülmez şekilde olabilir.
Cihazı açık alevlerin ya da ısı kaynaklarının yakınında işletmeyin. Benzin ve yağlama maddesi buharları yüksek seviyede alev alır.
Çalışma sırasında testere tozu, buhar ya da duman oluşuyorsa toz koruma maskesi kullanın. Bunlar sağlığa zararlı olabilir.

3.1 Zincirli testereler için güvenlik uyarıları

Testere dönerken tüm uzuvlarını testere zincirinden uzak tutun. Testereyi çalıştırmadan önce testere zincirinin hiçbir şeye temas etmediğinden emin olun. Bir zincirli testere ile çalışırken bir anlık dikkatsizlik kıya-fetin veya uzuvların testere zinciri tarafından yakalanmasına neden olabilir.
Zincirli testereyi daima sağ el ile arka tutamağından ve sol el ile ön tutamağından tutun. Zincirli testerenin tam tersi çalışma konumunda tutulması yaralanma riskini arttırır ve tatbik edilemez.
Elektrikli alet sadece yalıtımlı kavrama yüzeylerinde tutulabilir, çünkü testere zinciri, kaplı kablolara temas edebilir. Elektrik i- leten bir kabloya dokunan testere zincirleri, elektrikli aletin metal parçalarına enerji verir ve operatörün elektrik çarpmasına maruz kalmasına neden olabilir.
Koruyucu gözlük ve kulaklık takın. Baş, eller, bacaklar ve ayaklar için diğer koruyucu donanım tavsiye edilir. Uygun koruyucu donanım etrafta uçuşan talaş malzemesi nedeniyle yaralanma tehlikesini ve testere zincirinin rastlantısal temasını azaltır.
Zincirli testere ile bir ağaç üzerinde çalışmayın. Bir ağaç üzerinde zincirli testere ile çalışırken yaralanma tehlikesi vardır.
Daima sabit durmaya dikkat edin ve zincirli testereyi ancak sabit, güvenli ve düz bir zemin üzerinde duruyorsanız kullanın. Kaygan zemin veya bir merdiven üzeri gibi sabit olmayan duruş yüzeyleri dengenin kaybedilmesine veya zincirli testere üzerindeki kontrolün kaybedilmesine neden olabilir.

Gergin duran bir dalı keserken bu dalın geri yaylanma yapacağını hesaba katın. Ağaç lifleri arasındaki gerginlik açığa çıkacak olursa, gergin durumdaki dal aleti kullanan kişiye isabet edebilir ve/veya zincirli testerenin kontrolünü kaybettirebilir.
Çalılıkları ve genç ağaçları keserken özellikle dikkatli olun. İnce malzeme, testere zincirine kapılabilir ve çarpmalara ya da dengenizi kaybetmenize yol açabilir.
Zincirli testereyi kapalı konumda ön tutamağından tutarak ve testere zinciri vücu-dunuza bakmayacak şekilde taşıyın. Zincirli testereyi taşırken ya da muhafaza e-derken daima koruyucu kapağını üzerine takın. Zincirli testere ile dikkatlı bir şekilde çalışılması, çalışır haldeki testere zincirine istemeden temas etme olasılığını azaltır.
Yağlama, zincir gerginliği ve aksesuarların değiştirilmesine ilişkin talimatlara uyun. Usulüne uygun olmayan şekilde gerilmiş ya da yağlanmış bir zincir, aşınabilir ya da geri tepme riski artabilir.
El tutamaklarını kuru, temiz, yağ ve gres yağlarından arınmış olarak muhafaza edin. Gresli, yağlı tutamaklar kaygan olur ve kontrolün kaybedilmesine yol açar.
Testereyle yalnızca ağaçları kesin. Zincirli testereyi uygun olmayan işlerde kullanmayın. Örnek: Zincirli testereyi plastik, duvar ya da ahşap olmayan yapı malzemelerinin kesilmesinde kullanmayın. Zincirli testerenin amacına uygun olmayan işlerde kullanılması, tehlikeli durumlara yol açabilir.

3.2 Geri tepmenin nedenleri ve kaçınılması

Şayet kılavuz rayının ucu bir cisme temas edecek olursa ya da ağaç bükülecek ve kesik içerisindeki testere zincirini sıkıştıracak olursa, geri tepme meydana gelebilir.

Ray ucuyla bir temas olması, bazı durumlarda geriye doğru beklenmedik şekilde bir reaksiyon oluşmasına neden olabilir, bu sırada kılavuz ucuyla yukarıya doğru ve kullanıcı yönünde çarpılır.

Testere zincirinin kılavuz rayların üst kenarında sıkışması, kılavuz rayların kullanıcı yönünde kuvvetli bir şekilde geriye doğru çarpmasına neden olabilir.

Bu reaksiyonların her biri, testere üzerindeki kontrolün kaybolmasına ve muhtemelen ağır yaralanmalara yol açabilir. Yalnızca zincirli testere üzerine entegre edilmiş güvenlik donanımlarına güvenmeyin. Bir zincirli testere kullanıcısı olarak, kazasız ve yaralanmadan çalışabilmek için çeşitli önlemler almanız gerekmektedir.

El takımlarının yanlış veya hatalı kullanımı sonucunda geri tepme söz konusu olabilir. Aşağıda tarif edilen uygun itina önlemleri sayesinde, geri tepme önlenebilir:

Başparmaklarınız ve parmaklarınız zincirli testerenin tutamaklarını kavrayacak şekilde, testereyi her iki elinizle birden sıkıca tutun. Vücudunuzu ve kollarınızı geri tepme kuvvetlerine karşı koyabilecek bir pozisyona getirin. Eğer uygun önlemler alınacak olursa, kullanıcı geri tepme kuvvetleriyle başa çıkabilir. Hiçbir zaman zincirli testereyi serbest bırakmayın.
Normal olmayan vücut duruşlarından kaçının ve omuz yüksekliğinde kesim işleri yapmayın. Bu sayede ray ucuyla istenmeyen temasları önlemiş olur, beklenmeyen durumlarda zincirli testere üzerinde daha iyi bir kontrol sağlarsınız.
Daima üretici tarafından önceden belirlenen yedek rayları ve testere zincirlerini kullanın. Yanlış yedek raylar ve testere zincirleri, zincirin aşınmasına ve/veya geri tepmeye yol açabilir.
- Testere zincirinin bilenmesi ve bakımının yapılmasına ilişkin üretici talimatlarına uyun. Çok düşük derinlik sınırlayıcılar, geri tepme eğilimini artırırlar.

3.3 Çalışma için güvenlik uyarıları

Makinenin kullanıldığı ülkeye ait ulusal, meslek örgütleri, sosyal güvenlik merkezleri, iş güvenliği müdürlükleri vb. güvenlik yönergelerine uyulması zorunludur.
Sadece yeterli gün ışığında veya yapay ışık-landırmada çalışın.
Çalışma alanını (örn. testere ile kesilmiş parçalar vb.) arındırın - kayarak düşme tehlikesi.
Kullanıcı, başka kişilerle meydana gelen kazalardan ve onların mülkiyetinden sorumludur.

3.3.1 Kullanıcı

16 yaş altındaki gençlerin veya kullanım kılavuzunu bilmeyen kişilerin cihazı kullanmaları yasaktır.
Eğer ilk kez buna benzer bir cihaz ile çalışıyorsanız: Satıcı veya başka bir uzmandan cihazın kullanımı hakkında bilgi alın ya da cihazla ilgili bir eğitim alın.

Bu cihaz ile çalışan kişilerin dinlenmiş, sağlıklı ve iyi durumda olmaları gerekmektedir. Sağlık nedenleri ile kendini zorlamaları yasak olan kişilerin, bu cihazla çalışmalarının mümkün olup olmadığı konusunda doktorlarına danışmaları gereklidir.
Titreşim yükünden korunmak için gerekli önlemleri alın. Cihazın nasıl kullanıldığına bağlı olarak teknik verilerde yazan titreşim değerleri ile kullanım sırasındaki değerler farklılık gösterebilir. Makinenin yük olmadan çalıştığı veya kapatıldığı zamanlar dahil olmak üzere tüm iş akışını dikkate alın. Uygun önlemler, makinenin ve makine parçalarının düzenli bakımını, elleri sıcak tutmayı, düzenli molaları ve iş süreçlerinin iyi planlanması içerir.
Maksimum kullanma süresi ve molaları titreşim değerleri üzerinden belirleyin.

3.3.2 Çalışma süreleri

Zincirli testere çalışma süreleri için testerenin kullanıldığı ülkeye özgü regulasyonlara dikkat edin. Zincirli testerenin çalışma süresi ulusal ve yerel yönetmeliklerle sınırlandırılmış olabilir.

3.3.3 Zincirli testere ile çalışma

⚠️ UYARI! Ağır yaralanma tehlikesi. Tama-men doğru şekilde monte edilmemiş bir zincirli testere ağır ve ciddi yaralanmalara neden olabilir.

Bir zincirli testereyi ancak tamamen ve doğru şekilde monte edildikten sonra kullanın.
Her kullanımdan önce zincirli testere üzerinde bir görsel kontrol yaparak aşınan ya da hasarlı herhangi bir parça olup olmadığına bakın. Emniyet ve koruma tertibatlarının çalışır durumda olması gerekmektedir.

■ Asla tek başınıza çalışmayın.

Olası kazalara karşı çalışırken daima ilk yardım çantası bulundurun.

- Toprakta bulunan ve herhangi bir elektrik kaynağına bağlı olması muhtemel olan metal parçalara temas etmekten kaçının.

- Kişisel koruyucu donanım aşağıdakilerden oluşur:

Koruyucu kask
Kulak koruyucu (örn. kulak tıkacı), özellikle günde 2,5 saatten uzun çalışma süreleri için
Koruyucu gözlük ya da koruyucu kaskın yüz koruması

Kesilmeye karşı dayanıklı koruyucu pan- tolon
İş güvenliği ayakkabısı
Kaymaz tabanlı ve çelik burunlu, kesilmeye karşı dayanıklı güvenlik ayakkabıları

Zincirli testereyi omuz hizasında kullanmayın, çünkü bu hizada testereyi doğru şekilde ku-manda etmek mümkün olmayabilir.

■ Çalışma ortamı değiştirilecekse motoru kapatın ve zincir korumasını takın.

Testereyi kullanmayacaksanız benzinli motoru sökün ve zincir korumasını takın.

Zincirli testereyi yalnızca kapalı konumda depolayın.

Zincirli testereyi kaldırılan ya da hareket halindeki ağaçlarda kullanmayın.

Nominal boyuttan uzun olan gövdeleri yalnızca uzman kişiler testere ile kesebilir.

Kesim yaparken zincirli testerenin zincirlerinin döner halde olması gerekmektedir, duran zinciri asla bir kesite yerleştirip testereyi çalıştırmayın.

Testere yağının yere dökülmediğinden emin olun.

Testere ile yağmur, kar ya da fırtınada kesme işleri yapmayın.

Güvenlik ve koruma düzeneklerini asla devreden çıkarmayın.

3.3.4 Titreşimin etkileri

Titreşimden kaynaklanan tehlike Cihazın kullanımı sırasındaki gerçek titreşim emisyon değeri, üretici tarafından bildirilen değerden farklı olabilir. Cihazı kullanmadan önce veya kullanırken aşağıdaki etki faktörlerini dikkate alın:

Cihaz kullanım amacına uygun olarak kullanılıyor mu?
Malzeme doğru biçimde kesiliyor veya işleniyor mu?
Cihaz düzgün bir kullanım durumunda mı?
Kesim gereci düzgünce bilenmiş mi veya doğru kesim gereci takılı mı?
Tutma yerleri ve gerektiğinde opsiyonel titreşim kolları monteli mi ve cihaza sıkıca bağlı mı?

Cihazı sadece o sırada yapılan işin gerektirdiği motor devir sayısında çalıştırın. Gürültü ve titreşimi azaltmak için azami devir sayısından sakının.

Uygun olmayan şekilde kullanım ve bakım nedeni ile cihazın gürültü ve titreşimi artabilir. Bu durum sağlık sorunlarına yol açar. Böyle bir durumda cihazı derhal kapatın ve yetkili bir servis noktasında tamir ettirin.
Titreşim etkisi, yapılan işe veya cihazın kullanımına bağlıdır. Bunun değerlendirmesini yapın ve gerekli mola sürelerini verin. Böylece titreşim etkisi tüm çalışma süresi boyunca büyük ölçüde azalır.
Cihazın uzun süreli kullanımı kullanıcıyı titreşime maruz bırakır ve dolaşım sistemi problemlerine ("parmak beyazlaşması") neden o-labilir. Bu riski engellemek için eldiven giyin ve elleri sıcak tutun. "Parmak beyazlaşması" durumunun herhangi bir semptomu görülürse hemen bir doktora başvurun. Bu semptomlar arasında: Hissizlik, hassasiyet kaybı, karınca-lanma, kaçınma, ağrı, gücün azalması, cildin renginin veya durumunun değişimi. Normalde bu semptomlar parmaklar, eller veya nabız ile ilgilidir. Düşük sıcaklıklarda (10°C altı) tehli-ke artar.
Gürültü ve titreşimin etkilerinden kurtulmak için çalışma günü boyunca uzun molalar verin. İşinizi, ağır titreşim oluşturan cihazların kullanımını birkaç güne yayarak planlayın.
Eğer cihaz ile çalışma sırasında hoş olmayan bir hisse kapılırsanız veya ellerinizde bir renk değişimi fark ederseniz, derhal çalışmayı kesin. Yeteri kadar mola verin. Yeteri kadar çalışma molaları olmadan el/kol titreşim sendromu meydana gelebilir.
Titreşime kapılma riskinizi azaltın. Cihazın bakımını, işletim kılavuzundaki talimatlar doğrultusunda yapın.
Eğer cihaz çok sık kullanılacaksa, yetkili satıcınıza anti titreşim ekipmanı (örn. tutamaklar) almak üzere başvurun.
Titreşim etkilerinin nasıl sınırlı tutulabileceği bir çalışma planı ile sabitleyin.

3.3.5 Gürültü kirliliği

Bu cihazdan kaynaklanan belirli bir gürültü etkisi kaçınılmazdır. Gürültü oluşturacak çalışmaları i-zin verilen ve bunun için öngörülmüş zamanlara kaydırın. Gerektiğinde dinlenme sürelerine uyun ve çalışma süresini olması gerektiği kadar tutun. Kendi güvenliğiniz ve yakındaki kişilerin güvenliği için uygun kulak koruyucuları takılmalıdır.

3.3.6 Benzin ve yağ kullanımı

TEHLIKE! Patlama ve yangın tehlikesi.

Çıkan benzin/hava karışımı nedeniyle patlama riski bulunan ortam oluşur. Usulüne uygun olmayan yakıt kullanımından dolayı tutuşma, patlama ve yangın, ağır yaralanmalara hatta ölüme neden olabilir.

■ Benzinle çalışırken sigara içmeyin.
- Benzinle ilgili işlemleri sadece açık alanlarda yapın, asla kapalı mekanlarda değil.
Aşağıda belirtilen davranış kurallarını kesinlikle dikkate alın.

- Benzin ve yağı sadece bunun için onaylanmış kaplarda taşıyın ve muhafaza edin. Çocukların depolanan benzin ve yağa erişimlerinin olmadığından emin olun.

Yerin (çevre koruma) kontaminasyonunu önlemek için depoyu doldururken benzin veya yağın toprağa dökülmemesine dikkat edin. Depoyu doldurmak için huni kullanın.

Cihazın deposunu asla kapalı mekanlarda doldurmayın. Yerde benzin buharı toplanabilir ve bunun sonucunda parlama ve hatta patlama meydana gelebilir.

Dökülen benzini derhal cihaz üzerinden ve yerden silerek temizleyin. Benzini sildiğiniz bezleri imha etmeden önce iyi havalanan bir yerde kurutun. Aksi takdirde ani bir kendiliğinden alev alma durumu söz konusu olabilir.

Benzini yere dökerseniz benzin buharı oluşur. Bu nedenle cihazı aynı yerde çalıştırmayın, oradan en az 3 m uzakta çalıştırın.

■ Madeni yağ ürünlerini cildiniz ile temas ettirmeyin. Benzin buharını solumayın. Depoyu doldururken daima güvenlik eldiveni takın. Koruyucu kıyafetleri düzenli olarak değiştirin ve temizleyin.

Kıyafetinizin benzin ile temas etmemesine dikkat edin. Kıyafetinize benzin bulaşmış ise kıyafeti derhal değiştirin.

Cihazın deposunu asla çalışırken veya motor sıcakken doldurmayın.

3.3.7 İnsanlar, hayvanlar ve malların güvenliği

Cihazı sadece öngörülen işler için kullanın. Usulüne uygun olmayan bir kullanım yaralan-malara ve maddi hasarlara yol açabilir.
Cihazı sadece çalışma alanında kişiler ve hayvanlar bulunmuyorsa çalıştırın.

■ İnsanlar ve hayvanlara bir güvenlik mesafesi bırakın veya insanlar ve hayvanlar yaklaşınca cihazı kapatın.
■ Motorun egzoz çıkışını asla insanlar ve hayvanlara ya da tutuşabilen ürün ve nesnelere doğru tutmayın.
■ Motor çalışırken asla hava çekme ve havalandırma izgaralarının içine elinizi sokmayın. Dönen cihaz parçaları yaralanmalara neden olabilir.
Cihazı kullanmadığınız durumlarda mutlaka kapatın, örnek olarak çalışma alanını değiştirirken, bakım çalışmalarında, benzin/yağ karışımını doldururken.
■ Başka yaralanmaları ve maddi hasarları önlemek için bir kaza anında cihazı derhal kapatın.
Cihazı asla aşınmış veya arızalı parçalar ile çalıştırmayın. Aşınmış veya arızalı parçalar ağır yaralanmalara yol açabilir.
Cihazı çocukların ulaşamayacağı yerde mu-hafaza edin.

4 MONTAJ

⚠️ TEHLİKE! Hayati tehlike ve ağır şekilde yaralanma tehlikesi. Çalışan motorda hayati tehlike ve ağır şekilde yaralanma tehlikesi.

- Tüm müdahaleleri motor kapalıyken yapın.

DİKKAT! Cihaz hasarı tehlikesi. Usulüne uygun olmayan montaj nedeniyle cihaz hasarı tehlikesi.

■ Ambalajından çıkarma ve montaj işlemleri düz ve sabit bir yüzey üzerinde gerçekleştirilmelidir.

Makinenin hareket ettirilmesi, ambalaj ve uygun aletler için yeterince yer kullanıma sunulmalıdır.

DİKKAT! Çevresel zarar tehlikesi. Usulüne uygun olmayan imha nedeniyle çevresel zarar tehlikesi.

■ Ambalajın tasfiyesi yerel talimatlara göre yapılmalıdır.

⚠ DİKKAT! Yaralanma tehlikesi. Keskin kenarlı ve hareketli parçalar yaralanmalara sebep olabilir.
- Testereyi ve zinciri monte edebilmek için daima dayanıklı iş eldivenleri giyin.
Makinenin güvenliğine ve etkinliğine zarar vermemek için testerenin ve zincirin montajında azami özen gösterin, şüphe durumunda satıcınızla iletişime geçin.
i BİLGİ Makine takılmamış testere ve zincir ile ayrıca boş durumdaki karışım ve yağ deposu ile gönderilir.
Montajdan önce zincir frenin aktive edilmiş olmadığından emin olun. El frenini (01/3) tutamağa (01/4) doğru çektiğinizde zincir freni serbest kalır.
1. İki altıgen somunu (02/1) Kombine anahtar ile gevşetin. Zincir tekerlek korumasını (02/2) altıgen somunlarla (02 / a) birlikte çıkarın.
2. Plastik ara parçaları (02/3) çıkarın, bu ara parçalar yalnızca paketlenmiş makineyi taşımak için kullanılır ve artık gerekli değildir.
3. Kılavuz rayların somununu (03/1) saplamaya (03/2) takın (03/a). Kılavuz rayları makine gövdesi yönünde kaydırın (03/b).
4. Testere zincirini (04/1) zincir dişlisinin (04/2) etrafına ve kılavuz rayın (04/3) oluğuna yerleştirin ve hareket yönüne dikkat edin. Testere zincirini kılavuz rayın yönlendirme dişlisinin üzerine yerleştirin (05/a).
5. Zincir tekerleği koruyucusunu (06/1) tekrar takın, altıgen somunları (06/2) sadece testere zinciri hala gerilebilecek kadar sıkın.
6. Kılavuz rayları testere zinciri hafifçe gerilince-ye kadar makine gövdesinden dışarı doğru çekerek kaydırın.(Zincir geriliminin kontrolü (06, 08)).
7. Altigen somunları (06/2) sıkın.

4.1 Testere zincirinin ve kılavuz rayların montajı (02 ila 06 arası)

5 ÇALIŞTIRMA

5.1 Yakit

DİKKAT! Cihaz hasarı tehlikesi. Benzinin tek başına kullanılması motora zarar verir ve garanti-nin geçersiz olmasını netice verir.

Mekanik parçaların genel verimini ve kullanım süresini uzun vadede de temin etmek için yüksek kaliteli benzin ve yağlama yağı kullanın.

i BİLGİ 2 aydan uzun süre boyunca muha-faza edildiğinde kurşunsuz benzin kap içerisinde torku oluşturmaya yatkındır. Daima yeni benzin kullanın!

Bu makine benzin yağ karışımı ile çalıştırılan iki zamanlı bir motorla donatılmıştır.

Uygun yağ

Sadece yüksek kaliteli sentetik iki zamanlı motor yağları kullanın. Satıcınızda yüksek verim garanti edebilen bu tür motorlar için geliştirilmiş yağlar bulunmaktadır.

Uygun benzin

Sadece oktan sayısı 90 ROZ altındaki kurşunsuz benzin kullanın.

5.1.1 Yakıt karşımı

TEHLIKE! Patlama ve yangın tehlikesi.

Benzin ve karışım alev alabilir!

• Benzin ve karışımı sadece yakıtlar için izin verilen kaplarda ve hatta ısı kaynaklarından ve açık alevden uzak güvenli bir yerde muha-faza edin.
  Kapları hiçbir zaman çocukların erişebileceği yerde muhafaza etmeyin.
  Karışım hazırlarken sigara içmeyin ve benzin buharlarını solumamaya çalışın.

DİKKAT! Motor hasar tehlikesi. Saf benzin hasara ve motorun tamamen devre dışı kalması- na neden olur. Bu durumda üreticiye karşı garanti talep ve dava edilemez.

■ Motoru her zaman belirtilen karışım oranındaki benzin/yağ karışımı ile işletin.

iBİLGİ Karışım daima bir eskime sürecine maruz kalmıştır. Tortuları önlemek için çok büyük miktarlar hazırlamayın.

i BİLGİ Olası tortuları gidermek için benzin kabını ve karışım kabını düzenli olarak temizleyin.

Yetersiz bir karışım durumunda az karışım nedeniyle zamanından önce oluşan bir piston sıkışmasının riski artar. Bu el kitabındaki yakıtın karışımı talimatlarına vs. uyulmazsa garanti geçerliliğini kaybeder.

Aşağıdaki tabloda verilen örnekte doğru karışım oranı gösterilmektedir.

Karışım durumu Benzin Yağ

50:1 (50 birim benzin ve 1 birim yağ)

5 Litre 100 ml

1. İzin verilen bir bidona belirtilen benzin miktarının yaklaşık yarısını koyun.
2. Tabloda belirtildiği gibi tüm yağı üzerine ilave edin.
3. Kalan benzini ekleyin.
4. Kabin kapağını kapatın ve iyi bir şekilde karıştırın.

5.2 Zincir yağlama maddesi

DİKKAT! Cihaz hasarı tehlikesi. Zinciri yağlamada eski yağ kullanılması halinde, yağın içerisinde bulunan metalik aşındırcıdan dolayı kılavuz kızakta ve testere zincirinde zamanında önce aşınma meydana gelir. Ayrıca üreticinin garantisi geçersiz olur.

Asla eski yağ kullanmayın, sadece biyolojik olarak ayrılabilen testere zinciri yağı kullanın.

DİKKAT! Çevresel zarar tehlikesi. Zincir yağ-laması için mineralli yağ kullanımı ciddi derecede çevresel zarara neden olur.

Asla mineralli yağ kullanmayın, sadece biyolojik olarak ayrılabilen testere zinciri yağı kullanın.

Depodaki filtrenin tıkanmasını ve yağ pompasında geri dönüşü olmayan bir hasarı önlemek için kirlenmemiş yağ kullanılmalıdır.

Kesici aksamların etkili bir şekilde yağlanmasıın sağlanması için yüksek kaliteli yağ kullanılması önem arz etmektedir, kullanılmış veya düşük kaliteli yağ kullanımı, yağlamayı olumsuz etkiler ve zincirin ve testerenin kullanım ömrünü kısaltır.

Yağ deposunun her yakıt dolumunda (bir huni yardımıyla) tamamen doldurulması tavsiye edilir.

Yağ deposunun kapasitesi yakıt yağdan önce so- na erecek şeklinde tasarlandığından, makinenin yağlama maddesi olmadan çalıştırılmaması sağ- lanır.

5.3 Makineye yakıtın doldurulması (07)

TEHLIKE! Patlama ve yangın tehlikesi.

Çıkan benzin/hava karışımı nedeniyle patlama riski bulunan ortam oluşur. Usulüne uygun olma-

yan yakıt kullanımından dolayı tutuşma, patlama ve yangın, ağır yaralanmalara hatta ölüme neden olabilir.

■ Benzinle çalışırken sigara içmeyin.
- Benzinle ilgili işlemleri sadece açık alanlarda yapın, asla kapalı mekanlarda değil.
Aşağıda belirtilen davranış kurallarını kesinlikle dikkate alın.

Yakıt doldurma

1. Motoru kapatın ve koruyucu muhafazayı testere zinciri üzerinden çekin.
2. Dolum esnasında deponun içine kir düşmemesi için depo kapağını (07/1) ve çevresini temizleyin.
3. İçeride muhtemelen basınç oluşmuş olabileceğinden deponun kapağını (07/1) daima dikkatli bir şekilde açın.
4. Yakıtı bir huni yardımıyla doldurun.
5. Depo kapağını depo üzerine takın ve sıkın.
6. Zemini ve cihazı dökülen yağlardan temizleyin.
7. Yakıt buharları buharlaşana kadar cihazı tekrar çalıştırmayın.

Testere zinciri yağını doldurun

1. Motoru kapatın ve koruyucu muhafazayı testere zinciri üzerinden çekin.
2. Dolum esnasında deponun içine kir düşmemesi için depo kapağını (07/2) ve çevresini temizleyin.
3. Yağ deposunun kapağını (07/2) kapatın.
4. Zincir yağını bir huni yardımıyla doldurun.
5. Yağ deposu kapağını depo üzerine takın ve sıkın.
6. Zemini ve cihazı dökülen yağlardan temizleyin.

5.4 Zincir geriliminin kontrolü (06, 08)

⚠️ TEHLİKE! Hayati tehlike ve ağır şekilde yaralanma tehlikesi. Çalışan motorda hayati tehlike ve ağır şekilde yaralanma tehlikesi.

- Tüm müdahaleleri motor kapalıyken yapın.

Gerilim elemanları, kılavuz rayın ortasındaki testere zincirini kaldırırken kılavuz elemandan (08/1) çıkmıyorsa, gerginlik doğrudur, ancak testere zinciri hala döndürülebilir.

Testere zincirini gerin

1. Testere zinciri gerdirilinceye kadar zincir te- kerlek korumasının (06/1) altıgen somunlarını (06/2) verilen Kombine anahtar ile gevşetin.
2. Kılavuz rayları testere zinciri hafifçe gerilince-ye kadar makine gövdesinden dışarı doğru çekerek kaydırın.
3. Altigen somunları (06/2) sıkın.

5.5 Zincir freninin kontrolü (09)

⚠️ UYARI! Arızalı zincir freni nedeniyle hayati tehlike ve ağır şekilde yaralanma tehlikesi. Zincir freni çalışmıyorsa, çalışan testere zincirinin örn. geri tepmesi (Kickback) nedeniyle ağır şekilde yaralanmalara ve hatta operatörün ölümüne neden olunabilir.

Her çalışma başlangıcından önce zincir freni-ni test edin.
Zincir freni arızalı ise, zincirli testereyi çalıştırmayın. Bu durumda zincirli testereyi müşteri hizmeti bölümünde kontrol ettirin.

Cihaz bir emniyet freni sistemi (zincir freni) ile do- natılmıştır.

Zincir freni, testere zincirinin hareketini bir geri tepme durumunda anında durdurması için tasarlanmış bir tertibattır. Normalde zincir freni, otomatik olarak atalet kuvveti tarafından tetiklenir.

Fren aynı şekilde kontrol için manüel olarak da tetiklenebilir.

1. Motoru harekete geçirin ve cihazı her iki tutamağından tutun.
2. Zinciri hareket ettirmek için emniyet kilidi düğmesine (01/8) ve gaz koluna (01/7) basın, daha sonra el korumasını (09/1) elin arkasıyla (09/a) ileriye doğru itin; testere zinciri derhal durmalıdır.
3. Testere zinciri durursa, hemen güvenlik kilidi düğmesini serbest bırakın ve ardından gaz kolunu serbest bırakın.
4. Motoru kapatın.
5. Zincir frenini serbest bırakmak için el korumasını geriye doğru çekin (09/b)

6 KULLANIM

■ Çalışma zamanlarına ilişkin ülkelere özel yönetmeliklere uyun.
Arka tutamağı sağ elinizle ve yay tutamağını sol elinizle sıkıca kavrayın.
■ Motor çalışırken tutamağı bırakmayın.

Zincirli testereyi aşağıdaki durumlarda kullan- mayın:

Yorgunluk
Keyifsizlik
Alkol, ilaç ya da uyuşturucu madde etkisi altında

6.1 Motoru açma/kapama

⚠️ UYARI! Patlama ve yangın tehlikesi. Çıkan benzin/hava karışımı nedeniyle patlama riski bulunan ortam oluşur. Usulüne uygun olmayan yakıt kullanımından dolayı tutuşma, patlama ve yangın, ağır yaralanmalara hatta ölüme neden o-labilir.

■ Motoru dolum yerinden en az 3 metre uzaklıkta çalıştırın.

6.1.1 Motorun çalıştırılması (10, 11)

⚠️ DİKKAT! Marş halatı nedeniyle yaralanma. Marş halatının hızla geri çekmesi nedeniyle el hızlıca motora çekilir. Bu esnada ezilmeler ve burkulmalar meydana gelebilir.

■ Marş halatını asla ele dolamayın.

DİKKAT! Cihaz hasarı tehlikesi. Marş halatı çok fazla dışarı çekilirse, hasara neden olabilir.

Halatı tamamen dışarı çekmeyin ve halat kılavuzu açıklığının ağzı ile temas ettirmeyin ve kolu bırakın, ancak bu esnada halatın kontROLSüz şekilde tekrar içeri çekilmesini önleyin.

DİKKAT! Cihaz hasarı tehlikesi. Yüksek motor devir sayısıyla ve tetiklenmiş zincir freni ile işletilirse, kavramada aşırı ısınma meydana gelebilir.

■ Motoru yüksek devir sayısıyla ve tetiklenmiş zincir freni ile çalıştırmaktan kaçının.

Soğuk çalıştırma

Soğuk çalıştırma, motorun en az 15 dakika ya da yakıt ikmalinden sonra kapatıldığında çalıştırılması anlamına gelir.

1. Cihazı düz bir zemine yerleştirin, ön kolu tutun ve cihazı zemine doğru itin. Gerekirse arka tutamağa sağ ayağınızla basın.
2. Zincir frenini aktive edin, bunun için el korumasını öne doğru bastırın.
3. Testere zinciri koruma kapağını çıkarın.
4. Birincil bilyeye (10/1) 3-4 defa basin (10/a).
5. Dekompresyon düğmesine (11/1) basın. Dekompresyon valfı açılır ve marş kolu üzerindeki gerekli çekme kuvveti azaltılır. Dekomp-

resyon düğmesi motoru çalıştırdıktan hemen sonra otomatik olarak orijinal konumuna dö- ner.

1. Jikle düğmesini (11/2) saatin tersi yönünde sonuna kadar çevirin (testere üzerindeki işarete göre).
2. Serbest elinizle, direnç hissedene kadar marş kolunu (11/3) yukarı doğru çekin (11/a).
3. Marş kolunu serbest bırakmayın, motor ilk kez çalışmana kadar birkaç kez sertçe çekin. Ardından Jikle düğmesini (11/2) duruncaya kadar saat yönünde çevirin (testere üzerindeki işarete göre).
4. Marş kolunu serbest (11/3) motor ilk kez çalışana kadar birkaç kez sertçe çekin.
5. Motor çalışır çalışmaz, güvenlik kilidi düğmesine (11/4) ve gaz koluna (11/5) kısa süreli basın. Sonuç olarak, karbüratörün gaz kelebeği kilitli pozisyondan serbest bırakılır.
6. Cihazı yaklaşık bir dakika rölantide çalıştırın.
7. Zincir frenini serbest bırakın, bunun için el korumasını arkaya doğru çekin.

Sıcak çalıştırma

Motor sadece kısa bir süre için durursa, başlatma işlemi sadece birincil bilye ve dekompresyon bil-yeye basılarak, ancak jikle düğmesi çevrilmeden yapılabilir.

6.1.2 Motoru kapatın (12)

1. Emniyet kilidi düğmesini (12/1) ve ardından gaz kelebeğini (12/2) bırakın.
2. Motoru birkaç saniye rölantide çalıştırın.
3. Devre anahtarını (12/3) "STOP" (12 / a) po-zisyonuna basın.

6.2 Çalışma bittikten sonra

⚠️ UYARI! Kesim sırasında yaralanma tehlikesi. Testere zincirinin keskin bağlantıları kesilme kaynakları yaralanmalara neden olabilir.

Motoru kapatın.
■ Koruyucu eldivenleri takın.

⚠️ UYARI! Yangın tehlikesi. Isınmış makine, kesim atıklarını (örn. testere talaşları, dal kalıntı-ları veya yapraklar) ateşleyebilir.

Makineyi bir mekan içerisinde bırakmadan önce motoru soğumaya bırakın.
Yangın tehlikesini azaltmak için makine testere talaşlarından, dal artıklarından, yapraklardan veya fazla yağdan temizlenmelidir.
■ Kesim artiklari olan kaplar kapalı mekanlarda muhafaza edilmemelidir.

1. Motoru kapatın (Motoru kapatın (12)).
2. Cihazı soğumaya bırakın.
3. Tüm testere talaşı ve yağ artığı izlerini temizleyin.
4. Yoğun kirlenme durumunda zinciri sökün ve birkaç saat boyunca özel temizleyicili bir kap içerisinde temizleyin. Ardından temiz su ile durulayın ve montajdan önce cihaz üzerinde uygun bir pas koruyucu uygulayın.
5. Cihazı temizledikten sonra koruyucu kapağı testere zincirinin üzerine takın.

6.3 Normal/yaz ve kış mevsimi kullanımı arasında geçiş yapma (29)

Düşük ortam sıcaklıklarında (5 °C'nin altında) karbüratördeki buzlanmaları önlemek için emme havası itici grubunun konumu üzerinden kış işletiminde önceden ıstılabilir. Hava filtresi kapağı çıkarıldıktan sonra itici grubuna doğrudan ulaşılabilir.

⚠ DİKKAT! Aşırı ısınma sonucu motor hasarı tehlikesi. Testere 5 °C'den fazla çalıştırılırsa ve sürgü ucu kış konumundaysa, aşırı ısınma meydana gelebilir.

- Çalışmadan önce ortam sıcaklığını kontrol e-din ve -gerekiyorsa- itici grubunun konumunu ayarlayın.

1. Hava filtresi kapağını sökün (bkz. Bölüm 8.1 "Hava filtresi kapağının sökülmesi/takılması (20)", sayfa 526).
2. İtici grubunu (29/1) manüel olarak çerçeveden dışarı doğru çekin (29/a).
3. Sürgülü parçayı dikey (29 / b) döndürün ve tekrar takın (29 / c):

5° C üzerinde yani normal/yaz mevsimi kullanımı: Sürgü ekinin penceresini güneş sembolü (29/2) ile hizalayın.
5 °C altında yani kış mevsimi kullanımı: Sürgü ekinin penceresini kar tanesi sembolüyle (29/3) hizalayın.

1. Hava filtresi kapağını takın (bkz. Bölüm 8.1 "Hava filtresi kapağının sökülmesi/takılması (20)", sayfa 526).

7 ÇALIŞMA KARAKTERİSTİĞİ VE ÇALIŞMA TEKNİĞİ

TEHLIKE! Yetersiz uzmanlık bilgisi nedeniyle hayati tehlike! Yetersiz uzmanlık bilgisi ciddi yaralanmalara ve hatta ölüme neden olabilir!

Yalnızca eğitim almış ve deneyimli kişilerin ağaçları düşürmesine ve kesmesine izin verilmelidir.

⚠ TEHLİKE! Kontrolsüz makine hareketi nedeniyle ölüm tehlikesi. Hareketli testere zinciri, aniden kontrol edilemeyen kırılmaya ve zincir testeresini fırlatacak kadar büyük kuvvetler geliştirebilir.

Zincir testeresini her zaman iki elinizle, sol e-linizle ön tutma kolunu ve sağ elinizle arka kolunu tutun. Sağlak ya da solak olmak ö-nemli değildir.

TEHLIKE! Geri tepme (Kickback) nedeniyle hayati tehlike! Cihazın geri tepmesi (Kickback) nedeniyle operatör hayati tehlike derecesinde yaralanabilir.

Geri tepmenin önlenmesine yönelik önlemleri alın!

⚠ DİKKAT! Tehlikeli madde solunması nedeniyle sağlık tehlikesi! Yağlama yağı buharının, dumanının ve talaşın solunması, sağlıkla ilgili olumsuz etkilere neden olabilir.

■ Daima kişisel koruyucu ekipman kullanın.

⚠ DİKKAT! Zincir testeresi bloke olduğunda yaralanma tehlikesi. Kesme işleminde bloke olmuş bir kesme tertibatını, yani testere zincirini/kılavuz rayını motor çalışırken çekip çıkarmaya çalışırsanız yaralanma ve cihaz hasarı riski oluşur.

■ Motoru durdurun ve kesiti kaldırın (örn. bir kaldıraç ile) veya ikinci bir zincir testeresi veya kesme tertibatı ile bir tahliye kesimi yapın. Kesik açıldığında sıkışmış kesme tertibatını derhal çıkarın.
Zincir testerenin sıkışmasını önlemek için aşağıdaki bölümlerde verilen talimatları ve prosedürleri izleyin.

iBiLGİ Düzenli olarak zincirli testere kullanımı hakkında kurslar ve ayrıca tarımsal meslek kuruluşu tarafından ağaç kesme kursları sunulur.

7.1 Kanca mesnedinin (13) kullanılması

1. Kanca mesnedini (13/1) gövdeye takın ve testere zincirinin (13/a) bir döngü hareketini yapın, böylece testere zinciri odunu keser.

2. Prosedürü birkaç kez tekrarlayın ve kanca mesnedinin (13/b) bağlantı noktasını ayarlayın.

7.2 Ağaçların düşürülmesi (14, 15)

⚠️ TEHLİKE! Düşen ağaç nedeniyle hayati tehlike! Bir ağaç düştüğünde kaçmak mümkün değilse, ciddi yaralanma veya hatta ölüm meydana gelebilir!

Kesilecek olan ağacın düşmesine karşı herhangi bir engel olmadığından emin olduktan sonra kesime başlayın.

⚠️ TEHLİKE! Kontrolsüz düşen ağaç nedeniyle hayati tehlike! Kontrolsüzce düşen dallar ağır yaralanmalara ve ölüme neden olabilir!

Bir ağacın kontrollü düşüşünü garanti etmek için gövde çentiği ile kesilmiş bölüm arasında, gövde çapının yakl. 1/10'u kadar bir kopma çubuğu yerleştirin.
Rüzgarlı havalarda ağaç kesme çalışması yapmayın.

iBİLGİ Sadece ahşap, plastik veya alümin-yumdan yapılmış kamalar kullanılabilir.

Kesim çalışması başlamadan önce, aşağıdaki önlemler alınmalıdır.

Tehlike bölgesinde insan, eşya ya da hayvan bulunmadığından emin olun.
Diğer çalışma alanları veya nesneler arasındaki güvenlik mesafesi en az 2½ ağaç uzun-luğunda olmalıdır.
Ayrıca tedarik hatlarına ve üçüncü şahıs mallarına da dikkat edin. Gerekirse, enerji tedarikçisi firmayı veya sahibini bilgilendirin.

Ağaç düşme yönünü belirleyin. Ağacın düşme yönüne aşağıdaki dikerle birlikte karar verin:

Ağacın doğal bükülmesi
Ağacın yüksekliği
Tek taraflı dal yapısı
Katman ya da asma konumu
Asimetrik oyuk, ağaç hasarı

Rüzgar yönü ve kuvveti
Kar yükü
Eğimli arazide çalışırken daima ağacın düşüş yönünün üst kısmında olacak şekilde çalışın.
Önceden belirlenmiş geri çekilme yolunda herhangi bir engel olmadığından emin olun. Geri çekilme yolu, düşme yönünde (14) yaklaşık olarak 45 ° eğimli olmalıdır.
Gövde fırça, dal ve yabancı cisimlerden (örn. kir, taş, gevşek kabuk, çivi, zımba teli, tel vb.) arınmış olmalıdır.

Bir ağacı düşürmek için bir oyuk ve düşme kesiti açılmalıdır.

1. Kesim ve kesme işlemleri durumunda, kanca mesnedini kesilecek tahtaya sağlam bir şekilde takın.

2. Çentiği (15/c) ilk önce yatay olarak, daha sonra en az 45°'lik bir açıyla eğik olarak kesin. Sonuç olarak, ikinci çentik kesimini ayarlarken zincir testerenin sıkışması önlenir. Çentik mümkün olduğunca zemine ve istenen düşme yönünde (15/e) yerleştirilmelidir. Çentik derinliği gövde çapının yaklaşık 1/4'ü olmalıdır.

3. Çentiğin karşısındaki kesme bölümünü (15/d) testereyle tam olarak yatay şekilde kesin. Kesilen bölüm, yatay çentikten 3-5 cm yükseklikte kesilmelidir.

4. Kesilen bölümün (15/d) derinliğini ayarlarken, çentik (15/c) ile kesilen bölüm (15/d) arasında gövde çapının en az 1/10 oranında bir kesme takozu (15/f) kalmasını sağlayın. Bu kesme takozu, ağacın dönmesini ve ters yöne düşmesini engeller. Kesilen bölüm (15/d) kesme takozuna (15/f) yaklaştıkça ağaç düşmeye başlamalıdır. Kesim sırasında ağaç düşerse:

Ağaç yanlış yönde düşerse ya da geriye eğilirse ve zincir testeresini sıkıştırıyorsa kesimi durdurun. Kesimi açmak ve ağacın istenilen düşme hattına düşmesi için oyuklara takoz yerleştirin.
Zincir testereyi derhal kesitten çıkarın, kapatın ve depoya kaldırın.
■ Arka alan bölgesine gidin.
■ Düşen dallara dikkat edin.

1. Ağaç dik bir şekilde duruyorsa takoz yerleştirirken kontrollü bir şekilde düşme pozisyonuna getirin.

2. Testere ile kesme işlemi bittikten hemen sonra derhal koruyucu ekipmanları çıkarın ve sinyal ya da uyarı sinyaline dikkat edin.

7.3 Dallari budama (16)

Bu çalışmada aşağıdaki noktalara dikkat edin:

Zincir testereyi kütük üzerinde destekleyin ve serbestçe erişilebilen dalları ağaç gövdesine (16/a) doğrudan birbiri ardına bırakın. Eğitimli bölgelerde alttan üste doğru çalışın.
Ağacı destekleyen büyük dallara ilk başta dokunmayın.
Küçük dalları keserek ayırın.
Gerilim altındaki dallara dikkat edin ve bunları ilk önce üst kısımlarından bir parça keserek, daha sonra alttan yukarı doğru keserek çıkarın, bu şekilde zincirli testerenin sıkışması önlenir (16/b).
Boşta sallanan dalları ilk önce alttan yukarı doğru en sonunda da yukarıdan kesin (16/c).
Oyma, boyuna ve kalp kesilmeleri sadece deneyimli veya eğitimli kişiler tarafından yapılmalıdır.

7.4 Ağacı enine kesme (17, 18, 19)

Bu çalışmada aşağıdaki noktalara dikkat edin:

Eğimli arazilerde çalışırken daima ağaç gövdesinin üst kısmında çalışın, gövde yuvarlanabilir.
Zincirli testereye, gövdenin hiçbir parçasının testere zincirinin uzatılmış dönme aralığında olmadığından emin olacak şekilde kumanda edin.

Zincirli testereyi ağaç gövdesine yerleştirme:

Kanca mesnedini kesme köşesinin hemen yanına takın ve testereyi bu nokta etrafında çalıştırın.
Zincirli testere, kesim alanında çalışırken geriye doğru kayabilir ya da hafifçe ziplama yapabilir. Bu durum ağacın yapısı ve zincirli testerenin durumu ile ilgilidir. Bu nedenle testerenin daima bakımlı olması gerekmektedir.

Kesim sonunda testere kendi ağırlığından dolayı aşağı doğru kesit içerisinde desteklenmediği için kayar. Buna karşı kontrol edin ve testere zinciri zemine değmeyecek şekilde basınç uygulayın.

- Kesim bittikten sonra testereyi kapatmadan önce makinenin bekleme konumuna geçmesini bekleyin.

Bir sonraki ağaca geçmeden önce mutlaka motoru kapatın.

Ağaç gövdesinin toplam uzunluğu daima şu şekilde desteklenir:

Ağaç gövdesinin yukarıdan başlanarak kesilmesi ancak zeminden kesilmemesi (17/a).

Ağaç gövdesi bir ucundan şu şekilde desteklenir:

Testere sıkışmalarını önlemek ve ahşabı ayırmak için önce gövde çapının 1/3'ünü aşağıdaki (18/a) kesin, sonra geriye kalan kısmı alttan kesime paralel (18/b) olarak kesin.

Ağaç gövdesi bir ucundan şu şekilde desteklenir: Testere sıkışmalarını önlemek ve ahşabı ayırmak için önce gövde çapının 1/3'ünü yukarıdan (19/a) kesin, sonra geriye kalan alt kısmı üstten kesime paralel (19/b) olarak kesin.

7.5 Ağaç kesitinin enine kesilmesi

Bu çalışmada aşağıdaki noktalara dikkat edin:

Uygun kesici ekipmanlar kullanım (testere sehpası, takoz, çubuk).
Güvenli bir hareket ve hatta vücut ağırlığı dağılımı sağlayın.
■ Oval ağaçları dönmeye karşı emniyete alın.
Yalnızca çalışır durumdaki testereyi kesite yerleştirin. Duran pozisyondaki testereyi asla kesite yerleştirip çalıştırmayın.
Ağacı asla ayağınızla ya da başka kişilerle tutmayın.

8 BAKIM VE KORUYUCU BAKIM

⚠ TEHLİKE! Uygun olmayan bakım nedeniyle hayati tehlike. Kalifiye olmayan kişiler tarafından yapılan bakım ve izin verilmeyen yedek parçaların kullanımı, çalıştırma sırasında ağır yaralanmalara ve hatta ölüme yol açabilir.

Güvenlik tesisatlarını çıkarmayın veya bunları devre dışı bırakmayın.
■ Sadece izin verilen orijinal yedek parçaları kullanın.
Düzenli ve uygun bakımlar ile cihazın çalışır ve temiz durumda olmasını sağlayın.

⚠️ TEHLİKE! Hayati tehlike ve ağır şekilde yaralanma tehlikesi. Çalışan motorda hayati tehlike ve ağır şekilde yaralanma tehlikesi.

- Tüm müdahaleleri motor kapalıyken yapın.

⚠️ DİKKAT! Yaralanma tehlikesi. Keskin kenarlı ve hareketli parçalar yaralanmalara sebep olabilir.

Bakım, koruyucu bakım ve temizlik çalışma-larında her zaman koruyucu eldiven takın!

Makinenin başlangıçtaki etkinliğini ve kullanım güvenliğini muhafaza etmek için esasen doğru bir bakım gerekmektedir.
Cihazın daima iyi koşullar altında çalıştiğindan emin olmak için tüm somunların ve civataların iyice sıkılmış olmasını sağlayın.
Cihazı kesinlikle eskimiş veya hasarlı yapı parçalarıyla kullanmayın. Hasarlı parçalar yenileri ile değiştirilmeli ve kesinlikle onarılmamalıdır.

Bakım çalışmalarından önce:

■ Motoru kapatın ve soğumaya bırakın.
■ Buji fişini çekin.
■ Testere zincirindeki çalışmalar için koruyucu eldiven takın.
Müdahaleler testerenin üzerinde veya zincir üzerinde gerçekleştirilmediği takdirde testere koruyucu tertibatını çıkarmayın.
Yağları, benzini veya diğer kirleten maddeleri talimatlara uygun şekilde tasfiye edin.

8.1 Hava filtresi kapağının sökülmesi/takılması (20)

Hava filtresi kapağının sökülmesi

1. Bir tornavida kullanarak, sabitleme vidalarını (20/1) hava filtresi kapağından (20/2) gevşetin.
2. Hava filtresini cihazdan ayırın (20/a).

Hava filtresi kapağının takılması

1. Hava filtresi kapağını cihaza yerleştirin (20 / b).
2. Hava filtresi kapağının tespit vidalarını (20/1) sıkın.

8.2 Hava filtresinin temizliği (21)

DİKKAT! Kirli, arızalı veya eksik hava filtresi nedeniyle tehlike. Hava filtresi kirli, bozuk veya eksik ise cihazın motoru geri dönüşü olmayan hasarlar görür.

Hava filtresinin temizlenmesi kusursuz bir çalışmanın ve cihazın uzun kullanım ömrünün koşuludur. Motorda geri dönüşü olmayan hasarları önlemek için hava filtresi olmadan veya hasarlı bir hava filtresi ile çalışmayın.
- Temizleme işlemi, makinenin her 15 saatlik kullanımından sonra yapılmalıdır.
Filtre elemanı asla yıkanmamalıdır, aşırı kirlendiğinde veya arızalandığında değiştirilmelidir.

Hava filtresinin sökülmesi

1. Motoru kapatın ve soğumaya bırakın.

2. Hava Filtresi kapağını sökün (bkz. Bölüm 8.1 "Hava filtresi kapağının sökülmesi/takılması (20)", sayfa 526).

3. Kelebek somunları (21/1) gevşetin.

4. Hava filtresini (21/2) yukarı doğru çekin (21/a).
5. Vakum kanalını (21/3) temiz bir bezle temizleyin. Bu şekilde kir partiküllerinin yakıt odası na düşmesi önlenir.

Hava filtresini temizleyin

1. Filtreyi bir fırça veya ince bir fırça ile temizleyin, gerekirse içeriden dışarıya basınçlı hava ile hafifçe üfleyin.

Hava filtresinin montaji

1. Hava filtresini (21/2) vakum kanalı (21/3) üzerine yerleştirin (21/b).
2. Hava filtresini kelebek somunlarla (21/1) sa-bitleyin.

8.3 Bujilerin kontrolü/değişimi (22, 23)

Yalıtımın, ağır elektrot aşınması veya ağır yağlı elektrotların hasar görmesi halinde bujinin değiştirilmesi gerekir.

Hazırlık

1. Motoru kapatın ve soğumaya bırakın.
2. Hava Filtresi kapağını sökün (bkz. Bölüm 8.1 "Hava filtresi kapağının sökülmesi/takılması (20)", sayfa 526).
3. Buji yuvasını (22/1) çıkarın.

Elektrot mesafesinin kontrolü (23)

1. Bujiyi (22/2) birlikte verilen kombine anahtarla sökün.
2. Elektrotları bir fırça ile temizleyin (23/1).
3. Mesafeyi (23/2) ölçün. Mesafe 0,6 – 0,7 mm olmalıdır.

Bujiyi değiştirin

1. Bujiyi (22/2) birlikte verilen kombine anahtarla sökün.
2. Yeni bujileri dayanağa gelinceye kadar çevirerek takın.
3. Buji soketini bujiye takın.

8.4 Kılavuz rayları (25, 27)

Asimetrik bir şekilde aşınmayı önlemek için kılavuz raylar düzenli olarak ters çevrilmelidir.

Aşağıdaki bakım çalışmalarının yapılması gerekmektedir:

Döndürme dişlisi (27) rulmanlarını yağlayın.
Kılavuz rayı somunlarını bir sıyırıcı (teslimata dahil değildir) ile temizleyin (25).
■ Yağlama deliklerini temizleyin.

Düz bir eğe ile çapağı kılavuz yanaklarından giderin ve kılavuzlar arasındaki sapmaları dengeleyin.

Aşağıdaki durumlarda kılavuz raylar değiştirilmelidir:

■ Yuvanın derinliği zincir baklasının yüksekliğinden daha küçüktür (yuva tabanına asla temas etmemelidir);
Zincir yana eğilecek şekilde iç kılavuz duvarı aşınmıştır.

8.5 Testere zincirinin bilenmesi (24)

⚠️ TEHLİKE! Geri tepme (Kickback) nedeniyle hayati tehlike! Yanlış bilenmiş bir testere zinciri geri tepme riskini ve dolayısıyla ölümcül yaralanma riskini artırır.

Geri tepme riskini azaltmak için testere zincirini doğru şekilde bileyin.

i BİLGİ Tecrübesiz testere kullanıcısı için testere zincirinin bir servis teknisyeni tarafından bilenmesi tavsiye edilir.

Güvenlik ve etkinlik nedenlerinden dolayı kesici aksamlar daima iyi bilenmiş olmalıdır.

Aşağıdaki durumlarda bileme gerekmektedir:

■ Testere talaşları toza benziyorsa.
■ Kesmek için büyük bir kuvvet gerekmektedir.
■ Kesim düz değildir.
■ Titreşimler artmaktadır.
Yakıt tüketimi artmaktadır.

Bileme görevi eğitimli bir müşteri hizmetlerine bırakılırsa bu işlem tüm dişlerden asgari düzeyde talaş kaldırarak ve eşit düzeyde bileme sağlayan uygun aletlerle gerçekleştirilebilir.

Testere zincirinin kendi kendini bileme işlemi, çapı bireysel zincir tipine uyarlanmış özel yuvarlak eğeler aracılığıyla yapılabilir (Zincir bakımı tablosu). Dişlere zarar vermemek beceri ve deneyim gerektirir.

Testere zincirinin bilenmesi için:

1. Motoru kapatın, zincir frenini çözün ve testereyi monte edilmiş zincirle sıkı bir şekilde kendi mengenenizde sıkın ve zincirin serbest hareket edebilmesine dikkat edin.

2. Testere zinciri gevşekse sıkın.

3. Eğeyi ilgili kılavuza monte edin ve ardından eğeyi dişin yuvasına sürün, bu esnada diş profiline uygun eşit eğimi koruyun.

4. Sadece ileri yönde birkaç kez eğeyi sürtün ve iş adımını tüm dişlerde eşit yönde (sağa veya sola) tekrarlayın.

5. Testerenin mengenedeki pozisyonunu ters çevirin ve iş adımını kalan dişlerde tekrarlayın.
6. Sınırdaki dişin kontrol aletinin üst kısmından dışarı çıkıntılı olmadığını ve olası çıkıntı durumunda düz bir eğe ile eğeleyin ve profilde pah kırın.
7. Biledikten sonra tüm eğe talaşlarını ve tozu giderin ve zinciri yağ banyosunda yağlayın.

Aşağıdaki durumlarda zincir değiştirilmelidir:

■ Dişin uzunluğu 5 mm'den daha küçük;
Eğer mevcutsa: Kesici dişlinin dişlerinin üzerindeki işaretlerin kaybolup kaybolmadığını kontrol edin;
Baklaların zincir perçinlerindeki boşluğu çok büyük.

8.6 Zincir yağlama kontrolü (26)

Cihazı asla yeterli zincir yağlaması olmadan çalıştırmayın. Aksi halde cihazın ömrü kısalır. Her çalışma öncesinde önce yağ deposundaki yağ miktarını ve yağ talebini kontrol edin.

1. Cihazı çalıştırın.
2. Çalışan testere zincirini bir ağaç kütüğünün veya uygun bir yüzeyin yaklaşık 15 cm üzerinde tutun.

Yeterli yağlama ile ağaç kütüğü üzerinde hafif bir yağ filmi oluşur (26/1).

8.7 Zincir yağlama ayarı (28)

⚠️ TEHLİKE! Hayati tehlike ve ağır şekilde yaralanma tehlikesi. Çalışan motorda hayati tehlike ve ağır şekilde yaralanma tehlikesi.

- Tüm müdahaleleri motor kapalıyken yapın.

Yağ talep miktarı ayar cıvatası ile ayarlanabilir. A-yar cıvatası cihazın alt kısmındadır (28/1).

Talep miktarını ayarlamak için küçük bir tornavida kullanın:

■ Saat yönünde çevirerek daha fazla yağ talebi olması
■ Saatin tersi yönde çevirerek daha az yağ talebi olması ayarlanır

Çalışma sırasında yağ deposunda yeterli miktarda yağ olup olmadığını kontrol edin.

8.8 Zincirli testerenin bekleme konumunun rölantide kontrolü

! UYARI! Hareketli testere zinciri nedeniyle

tehlike. Rölantideyken döner halde olan bir testere çalışma sırasında hayati önem taşıyan yaralanmalara neden olabilir.

Testere rölantide dönüyorsa testere ile asla çalışmayın.
Her kullanımdan önce, motor rölantide çalışırken, testere zincirinin durduğunu kontrol edin.

1. Motoru çalıştırın ve kendiliğinden duruncaya kadar rölantide çalıştırın.
2. Testere zincirinin dönüp dönmediğini kontrol edin.
3. Testere zinciri hareket ediyorsa aşağıdaki tehlikeler ortaya çıkabilir:

Rölanti devri çok yüksektir (Gaz ünitesinden rölanti devrini ayarlama).
Kaplin kirli, arızalı ya da yanlış takılmış. AL-KO servisini arayın.

8.9 Gaz ünitesinden rölanti devrini ayarlama

Rölanti devri teknik verilerde verilmiştir (Teknik veriler). En iyisi bir takometre ile ayarlamaktır.

Rölanti hızı doğru ayarlandığında, motor rölantide kalır ve testere zinciri hareket etmeyecektir. Kullanım yerine (dağlar, yaylalar) bağlı olarak rölanti ayar vidası "T" üzerinden rölanti ayarının düzeltilmesi gerekir.

BİLGİ Rölanti "L" ve tam yük karışımı "H" için ayar vidaları sadece bir AL-KO servis merkezi tarafından ayarlanabilir.

Gaz verilmediği halde testere zinciri dönüyorsa:

Rölanti devri çok yüksektir.

1. Rölanti dayanak vidasını "T" (11/6) saat yönünün tersine testere zincirinin hareketi duruncaya kadar biraz döndürün.

Gaz verilmediği sürece motor durur:

Rölanti devri çok düşüktür.

1. Rölanti dayanak vidasını "T" (11/6) saat yönünde testere zincirinin hareketi başlayınca- ya kadar biraz döndürün.

Optimum karbüratör ayarı rölanti durdurma vida- sını "T" çevirerek ayarlanamazsa, karbüratörün bir AL-KO servis merkezi tarafından en uygun şe- kilde ayarlanması sağlayın.

8.10 Zincir bakımı tablosu

⚠️ UYARI! Ağır yaralanma tehlikesi. Zincirli testerede onaysız zincirler veya kılavuz raylar bulunuyorsa, bu durum ağır yaralanmalara neden o-labilir.

Yalnızca onaylı testere zinciri ve kılavuz rayları kullanın.

Aşağıdaki tablo farklı zincir türlerinin değerlerini göstermektedir.

Zincir tipi Eğe çapı Baş açısı Alt kesim a-			çısı	Baş eğimi açısı (55°)	Derinlik ölçeği
		Aletin dönme açısı	Aletin eğim a-çısı	Yan açı
6646, 6651, 6656
21BPX056E21BPX056X	4,8 mm / 3/16"	30° 10° 60° 0,64	mm /		0,025"
21BPX064E21BPX064X	4,8 mm / 3/16"	30° 10° 60° 0,64	mm /		0,025"
21BPX072E21BPX072X	4,8 mm / 3/16"	30° 10° 60° 0,64	mm /		0,025"
6651, 6656
21LPX056E21LPX056X	4,8 mm / 3/16"	25° 10° 60° 0,64	mm /		0,025"
21LPX064E21LPX064X	4,8 mm / 3/16"	25° 10° 60° 0,64	mm /		0,025"
21LPX072E21LPX072X	4,8 mm / 3/16"	25° 10° 60° 0,64	mm /		0,025"
6656
73LPX060E73LPX060X	5,5 mm / 7/32"	25° 10° 60° 0,64	mm /		0,025"
73LPX068E73LPX068X	5,5 mm / 7/32"	25° 10° 60° 0,64	mm /		0,025"
73LPX072E73LPX072X	5,5 mm / 7/32"	25° 10° 60° 0,64	mm /		0,025"
Derinlik ölçeği Eğeler

8.11 Bakım planı

Aşağıdaki çalışmalar kullanıcı tarafından uygulanabilir. Diğer tüm çalışmalar uzman kişiler tarafından yapılmalıdır.

Aşağıdaki bilgiler normal kullanım durumları ile ilgilidir. Örn. oldukça uzun günlük çalışma saati gibi özel koşullarda belirtilen bakım aralıkları uygun olarak kısaltılmalıdır.

Bakım planı

	5 saat sonra-sında bir defa	Çalışma başlan-gıcından önce	Her hafta	Her 50 çalış-ma saa-tinde	Her 100 ça-lışma sa-atinde	Gerek-tiğin-de	Sezondan önce/sonra, yılda bir
Karbüratör
Rölantiyi kontrol edin X
Hava filtresi
Temizleme X
Değiştirin X
Buji

Bakım planı

	5 saat sonra-sında bir defa	Çalışma başlan-gıcından önce	Her hafta	Her 50 çalış-ma saa-tinde	Her 100 ça-lışma sa-atinde	Gerek-tiğin-de	Sezondan önce/sonra, yılda bir
Elektrot mesafesini kont-rol edin, gerektiğine ayar-layın				X			X
Değiştirin X X
Susturucu
Görsel kontrol ve durum kontrolü		X
Yakıt deposu, yağ de-posu
Temizleme X X
Zincir freni
Fonksiyon kontrolü X
Temizleyin, mafsal yerle-rini yağlayın			X			X
Zincir yağlaması
Kontrol edin X X
Testere zinciri
Görsel kontrol ve durum kontrolü, keskinlik duru-munu kontrol edin		X
Bileyin X X
Yenileyin, gerekirse zincir çarkını yenileyin ve zincir çarkı yatağını yağlayın						X
Kılavuz rayları
Görsel kontrol ve durum kontrolü		X
Kılavuz rayların ters çevrilmesi			X
Saptırma yıldızını yağla-yın		X
Zincir yuvasını/Yağ deli-ğini temizleyin		X
Koruyucu kapağın iç tara-fını temizleyin		X

Bakım planı

	5 saat sonra- sında bir defa	Çalışma başlan- gıcından önce	Her hafta	Her 50 çalış- ma saa- tinde	Her 100 ça- lisma sa- atinde	Gerek- tiğin- de	Sezondan önce/sonra, yılda bir
Tüm ulaşılabilir cívata- lar (ayar civatalarının di- şında)
Tekrar sıkın X X X
Tüm makine
Görsel kontrol ve durum kontrolü		X
Temizleyin (hava girişi, silindir soğutma kanalları dahil)		X X X

9 ARIZALAR DURUMUNDA YARDIM

⚠ DİKKAT! Yaralanma tehlikesi. Keskin kenarlı ve hareketli parçalar yaralanmalara sebep olabilir.

Bakım, koruyucu bakım ve temizlik çalışma-larında her zaman koruyucu eldiven takın!

BİLGİ Bu tabloda açıklanmamış veya tara-fınızdan giderilemeyen arızalar durumunda, lütfen müşteri hizmetlerine başvurun.

Arıza Nedeni Giderme
Motor çalışmaz ya da hemen durur.	Hatalı proses Motoru, yalnızca	bu kılavuzda belir- tildiği şekilde çalıştırın.
	Kirli buji ya da hatalı elektrot mesafesi	Bujileri temizleyin ya da değiştirin.
	Kirli hava filtresi Hava filtresini	temizleyin ya da de-ğiştirin
Kılavuz raylar ve testere zinciri çok ısınarak çalışıyor. Duman oluşumu.	Testere zinciri aşırı gergindir.	Zincir gergisini azaltın.
	Yağ deposu boştur. Testere zinciri yağını ilave edin.
	Yağlama delikleri ve/veya kılavuz ray somunları kirlidir.	Yağlama deliklerini ve kılavuz ray somunlarını temizleyin.
Motor çalışıyor ancak zincir dönmüyor.	Testere zinciri aşırı gergindir.	Zincir gergisini azaltın.
	Cihaz hatası AL-KO servisini arayın.
Testere talaşı yerine sadece tahta tozu dışarı atılır. Zincirli testere ağaca bastırılmalıdır.	Testere körelmiştir. Zincirli testereyi bileyin ya da AL-KO servisini arayın.
Cihaz alışılmadık şekilde titri- yor.	Cihaz hatası AL-KO servisini arayın.

10 TAŞIMA

⚠️ UYARI! Hayati tehlike ve ağır şekilde yaralanma tehlikesi. Taşıma sırasında çalışır durumda olan bir zincirli testere ağır yaralanmalara hatta ölüme yol açabilir.

Asla çalışır durumdaki bir testereyi taşımayın ya da nakliye etmeyin.
■ Taşımadan önce yukarıda verilen önlemleri uygulayın.

Taşıma sırasında aşağıda verilen önlemleri uygulayın:

1. Motoru kapatın.
2. Cihazı soğumaya bırakın.
3. Tüm testere talaşı ve yağ artığı izlerini temizleyin.
4. Kılavuz rayların üzerine koruyucu kapağı ta- kın.

Yalnızca demir tutamağı kullanarak testereyi taşıyın. Kılavuz raylar arka tarafı işaret eder.

Araç içerisinde: Zincirli testereyi devrilmeye, hasarlanmaya, kullanım parçalarının düşmesine karşı emniyete alın.

11 DEPOLAMA

Her kullanımdan sonra cihazı iyice temizleyin ve varsa tüm koruyucu kapakları takın. Cihazı kuru bir yerde ve çocukların erişemeyeceği şekilde muhafaza edin.

Eğer cihazı 2 - 3 aydan uzun süre boyunca kullanmak istemezseniz, hasar oluşmasını önlemek için aşağıdaki işlemlerin yapılması zorunludur:

1. Yakıt ve yağ deposunu tamamen boşaltın.
2. Testere zincirini ve kılavuz rayları sökün, temizleyin ve paslanma önleyici yağ uygulayın.
3. Cihazı mümkün olduğunca kuru bir yerde depolayın.

DİKKAT! Cihaz hasarı tehlikesi. Kuru/yapışmış yağ, uzun süreli depolamalarda yağ ile çalışan parçalara hasar verir.

Uzun süreli depolama için zincir yağının cihazdan tamamen boşaltılması gerekmektedir.

12 İMHA ETME

Benzin ya da motor yağı ev atığına atılmaz, ayrı bir noktaya veya imha yerine atılmalıdır!

Cihazı imha etmeden önce yakıt deposu ve motor yağı deposu boşaltılmalıdır!
- Ambalaj, cihaz ve aksesuarları geri dönüştürülebilir malzemeden üretilmiştir ve buna uygun bir şekilde imha edilmelidir.

13 TEKNİK VERİLER

Zincirli testere

Tip 6646 6651 6656
Ürn. No. 127523 127524 127525
Motor tipi 2 zamanlı hava so-ğutmalı	2 zamanlı hava so-ğutmalı	2 zamanlı hava so-ğutmalı
Motor silindir hacmi 46,5 cm^3 50,9 cm^3 55,5 cm^3
Maksimum motor gücü kW (ISO 7293'e göre)	2,0/9000 min^-1	2,2/9000 min^-1	2,4/9000 min^-1
Kolay başlatma (Easy Start) sistemi Evet / Birincil Evet / Birincil Evet / Birincil
Rölanti devir sayısı 3000 ± 400 min	-1	3000 ± 400 min^-1	3000 ± 400 min^-1
Azami devir sayısı 13000 min	-1	13000 min^-1	13000 min^-1
Yakıt Kurşunsuz en az	90 ROZ benzin	Kurşunsuz en az 90 ROZ benzin	Kurşunsuz en az 90 ROZ benzin
Karışım oranı	1:50	1:50	1:50
Yakıt deposu hacmi 510 cm	^3	510 cm^3	510 cm^3
Yağ deposu hacmi 290 cm	3	290 cm^3	290 cm^3
Zincir dişlisi:
Dişli şekli 7T 7T 7T
Bölme 0,325" / 8,255 mm 0,325" / 8,255 mm 0,325" / 3/8"			8,255 / 9,525 mm
Zincir emniyeti Evet / Otomatik Evet / Otomatik Evet / Otomatik
Boş depoyla zincirli testere ağırlığı:
Testere zinciri ve kılavuz raylarla birlikte ağırlık	Maks. 6,89 kg Maks. 7,0 kg 0,325" için maks.7,0 kg3/8" için maks.7,25 kg
Testere zinciri ve kılavuz raylar ol-madan ağırlık	5,75 kg 5,75 kg 5,75 kg
Ses basıncı değeri LpA (DIN EN ISO 22868'e göre)	99,1 dB(A), K=3,0 dB(A)	100,8 dB(A),K=3,0 dB(A)	100,3 dB(A),K=3,0 dB(A)
Akustik güç seviyesi LwA (DIN EN I-SO 22868'e göre)	112,4 dB(A),K=3,0 dB(A)	112,9 dB(A),K=3,0 dB(A)	113,2 dB(A),K=3,0 dB(A)
Eşdeğer toplam titreşim değeri (DIN EN ISO 22867):
Ön tutamak (K = 1,5 m/s^2 ) 3,69 m/s	2	4,20 m/s^2	4,43 m/s^2
Arka tutamak (K = 1,5 m/s^2 ) 3,91 m/s	2	4,40 m/s^2	4,38 m/s^2
CO_2 -Değerleri	1311 g/kWh	925 g/kWh	925 g/kWh
Bu CO_2 -ölçümü, motor tipi veya motor ailesini temsil eden bir (ana) motor temsilcisinin laboratuvar koşullarında sabit bir test döngüsünde test edilmesinin sonucudur ve herhangi bir özel motorun performansının açık veya zımni garantisini teşkil etmez.

Testere zincirleri ve kılavuz rayları

	Testere zincirleri Kılavuz raylar
Cihaz tipi	Ore-gon tipi	Bölme	Tahrik grubu genişliği	Hız Keski tipi		Tip Ore-gon	Bölme Uzun-luk		Kulla-nılabilir u-zunluk	Dişli şekli
6646, 6651, 6656	21BPX 056E / 21BPX 056X	0,325" / 8,255 mm	0,058" / 1,47 mm	25 m/s yarım keski		138PX BK095	0,325" / 8,255 mm	33 cm / 13"	29,7 10
						138PXL BK095			29,8 10
	21BPX 064E / 21BPX 064X	0,325" / 8,255 mm	0,058" / 1,47 mm	25 m/s yarım keski		158PX BK095	0,325" / 8,255 mm	38 cm / 15"	36,5 10
						158VXL GK095			36,2 12
	21BPX 072E / 21BPX 072X	0,325" / 8,255 mm	0,058" / 1,47 mm	25 m/s yarım keski		188PX BK095	0,325" / 8,255 mm	45 cm / 18"	43 10
						188VXL GK095			42,7 12
6651, 6656	21LPX 056E / 21LPX 056X	0,325" / 8,255 mm	0,058" / 1,47 mm	25 m/s tam kes-ki		138RN BK095	0,325" / 8,255 mm	33 cm / 13"	29,4 12
						138PXL BK095			29,8 10
	21LPX 064E / 21LPX 064X	0,325" / 8,255 mm	0,058" / 1,47 mm	25 m/s tam kes-ki		158RN BK095	0,325" / 8,255 mm	38 cm / 15"	36,1 12
						158VXL GK095			36,2 12
	21LPX 072E / 21LPX 072X	0,325" / 8,255 mm	0,058" / 1,47 mm	25 m/s tam kes-ki		188RN BK095	0,325" / 8,255 mm	45 cm / 18"	42,7 12
						188VXL GK095			42,7 12
6656	73LPX 060E / 73LPX 060X	3/8" / 9,525 mm	0,058" / 1,47 mm	28,9 m/s tam kes-ki		168RN DK095	3/8" / 9,525 mm	40 cm / 16"	38,8 11
						168VXL HK095			38,9 11
	73LPX 068E / 73LPX 068X	3/8" / 9,525 mm	0,058" / 1,47 mm	28,9 m/s tam kes-ki		188RN DK095	3/8" / 9,525 mm	45 cm / 18"	46,3 11
						188VXL HZ095			46,3 11
	73LPX 072E / 73LPX 072X	3/8" / 9,525 mm	0,058" / 1,47 mm	28,9 m/s tam kes-ki		208RN DK095	3/8" / 9,525 mm	50 cm / 20"	50,1 11
						208VXL HK095			50 11

14 MÜŞTERİ HİZMETLERİ/SERVİS

Garanti, onarım ya da yedek parçalarla ilgili sorularınız için en yakındaki AL-KO servis merkezine

başvurun. İnternette bulabileceğiniz adresler: www.al-ko.com/service-contacts

15 GARANTI

Cihazdaki muhtemel malzeme veya üretim hatalarını, ayıplı maldan doğan hakların yasal zaman aşımı süresi içinde, kendi seçimimize bağlı olarak onarım veya değiştirme yoluyla gideririz. Zaman aşımı süresi, her durumda ürünün satın alınmış olduğu ülkedeki hukuka göre belirlenir.

Garanti taahhüdümüz aşağıdaki durumlarda geçerlidir:

■ Bu işletim talimatı dikkate alınmalıdır

■ Amacına uygun kullanım

■ Orijinal yedek parça kullanımı

Garanti aşağıdaki durumlarda geçerliliğini kaybeder:

■ İzinsiz onarım denemeleri

- İzinsiz teknik değişiklikler

■ Amacına uygun olmayan kullanım

Garanti dışında kalan hususlar şunlardır:

■ Boyadaki, normal yipranmaya bağlanabilecek olan hasarlar

Yedek parça kartında xxxxxx (x) çerçeve ile işaretlenmiş olan aşınmaya tabi parçalar

İçten yanmalı motorlar (burada ilgili motor üreticilerinin garanti hükümleri geçerlidir)

Garanti süresi, ilk nihai alıcının satın alımı ile başlar. Tarih ve satın alma belgesi belirleyicidir. Bu beyan ve orijinal satın alma belgesiyle beraber satıcınıza veya en yakın yetkili servis merkezine başvurun. Satın alan kişinin, satıcıya karşı ayıplı maldan doğan hakları bu beyan tarafından etkilenmez.
