BEDIENUNGSANLEITUNG Solo 6656 AL-KO

2500160_BA_B-KS_6646/6651/6656 Deckblatt Benzin-Kettensäge 6646/6651/6656 BETRIEBSANLEITUNG BENZIN-KETTENSÄGEN

b2500160_a 7DE 8 6646 | 6651 | 6656 Original-Betriebsanleitung ORIGINAL-BETRIEBSANLEITUNG Inhaltsverzeichnis 1 Zu dieser Betriebsanleitung ..................... 9

1.1 Symbole auf der Titelseite.................. 9

1.2 Zeichenerklärungen und Signalwörter 9

2 Produktbeschreibung............................... 9

2.1 Bestimmungsgemäße Verwendung ... 9

2.2 Möglicher vorhersehbarer Fehlge-

2.4 Sicherheits- und Schutzeinrichtungen 10

3.1 Sicherheitshinweise für Kettensägen . 12

3.2 Ursachen und Vermeidung eines

Rückschlags....................................... 13

3.3 Sicherheitshinweise für die Arbeit ...... 14

3.3.3 Arbeiten mit der Kettensäge ........ 14

3.3.6 Umgang mit Benzin und Öl.......... 15

3.3.7 Sicherheit von Personen, Tieren

und Sachwerten........................... 16 4 Montage................................................... 16

4.1 Montage der Führungsschiene und

Sägekette (02 bis 06) ......................... 17 5 Inbetriebnahme........................................ 17

5.3 Betriebsmittel einfüllen (07)................ 18

5.4 Kettenspannung kontrollieren (06,

6.3 Zwischen Normal/Sommer- und Win-

terbetrieb wechseln(29) ..................... 20 7 Arbeitsverhalten und Arbeitstechnik.......... 21

7.1 Verwendung des Krallenanschlags

8 Wartung und Pflege................................... 23

8.3 Zündkerze prüfen/wechseln (22, 23) .. 24

8.6 Kettenschmierung prüfen (26) ............ 26

8.7 Kettenschmierung einstellen (28) ....... 26

8.8 Stillstand der Sägekette im Leerlauf

prüfen ................................................. 26

8.9 Leerlaufdrehzahl am Vergaser ein-

1 ZU DIESER BETRIEBSANLEITUNG

Bei der deutschen Version handelt es sich um die Original-Betriebsanleitung. Alle weite- ren Sprachversionen sind Übersetzungen der Original-Betriebsanleitung.

Bewahren Sie diese Betriebsanleitung immer so auf, dass Sie darin nachlesen können, wenn Sie eine Information zum Gerät benöti- gen.

Geben Sie das Gerät nur mit dieser Betriebs- anleitung an andere Personen weiter.

Lesen und beachten Sie die Sicherheits- und Warnhinweise in dieser Betriebsanleitung.

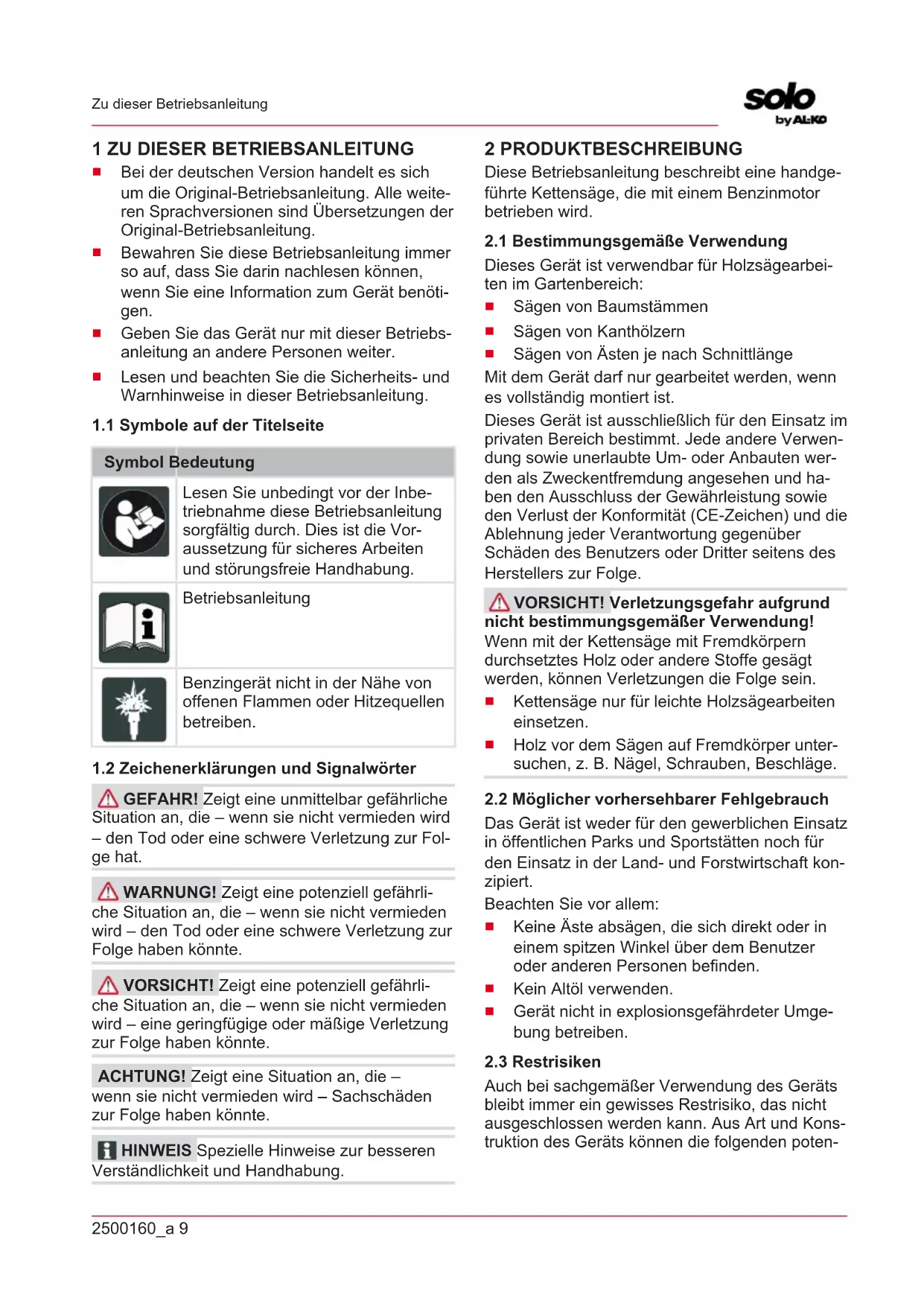

1.1 Symbole auf der Titelseite

Symbol Bedeutung Lesen Sie unbedingt vor der Inbe- triebnahme diese Betriebsanleitung sorgfältig durch. Dies ist die Vor- aussetzung für sicheres Arbeiten und störungsfreie Handhabung. Betriebsanleitung Benzingerät nicht in der Nähe von offenen Flammen oder Hitzequellen betreiben.

1.2 Zeichenerklärungen und Signalwörter

GEFAHR! Zeigt eine unmittelbar gefährliche Situation an, die – wenn sie nicht vermieden wird – den Tod oder eine schwere Verletzung zur Fol- ge hat. WARNUNG! Zeigt eine potenziell gefährli- che Situation an, die – wenn sie nicht vermieden wird – den Tod oder eine schwere Verletzung zur Folge haben könnte. VORSICHT! Zeigt eine potenziell gefährli- che Situation an, die – wenn sie nicht vermieden wird – eine geringfügige oder mäßige Verletzung zur Folge haben könnte. ACHTUNG! Zeigt eine Situation an, die – wenn sie nicht vermieden wird – Sachschäden zur Folge haben könnte. HINWEIS Spezielle Hinweise zur besseren Verständlichkeit und Handhabung. 2 PRODUKTBESCHREIBUNG Diese Betriebsanleitung beschreibt eine handge- führte Kettensäge, die mit einem Benzinmotor betrieben wird.

2.1 Bestimmungsgemäße Verwendung

Dieses Gerät ist verwendbar für Holzsägearbei- ten im Gartenbereich:

Sägen von Baumstämmen

Sägen von Kanthölzern

Sägen von Ästen je nach Schnittlänge Mit dem Gerät darf nur gearbeitet werden, wenn es vollständig montiert ist. Dieses Gerät ist ausschließlich für den Einsatz im privaten Bereich bestimmt. Jede andere Verwen- dung sowie unerlaubte Um- oder Anbauten wer- den als Zweckentfremdung angesehen und ha- ben den Ausschluss der Gewährleistung sowie den Verlust der Konformität (CE-Zeichen) und die Ablehnung jeder Verantwortung gegenüber Schäden des Benutzers oder Dritter seitens des Herstellers zur Folge. VORSICHT! Verletzungsgefahr aufgrund nicht bestimmungsgemäßer Verwendung! Wenn mit der Kettensäge mit Fremdkörpern durchsetztes Holz oder andere Stoffe gesägt werden, können Verletzungen die Folge sein.

Kettensäge nur für leichte Holzsägearbeiten einsetzen.

Holz vor dem Sägen auf Fremdkörper unter- suchen, z.B. Nägel, Schrauben, Beschläge.

2.2 Möglicher vorhersehbarer Fehlgebrauch

Das Gerät ist weder für den gewerblichen Einsatz in öffentlichen Parks und Sportstätten noch für den Einsatz in der Land- und Forstwirtschaft kon- zipiert. Beachten Sie vor allem:

Keine Äste absägen, die sich direkt oder in einem spitzen Winkel über dem Benutzer oder anderen Personen befinden.

Kein Altöl verwenden.

Gerät nicht in explosionsgefährdeter Umge- bung betreiben.

Auch bei sachgemäßer Verwendung des Geräts bleibt immer ein gewisses Restrisiko, das nicht ausgeschlossen werden kann. Aus Art und Kons- truktion des Geräts können die folgenden poten-DE 10 6646 | 6651 | 6656 Produktbeschreibung ziellen Gefährdungen je nach Verwendung abge- leitet werden:

Kontakt mit den offenliegenden Zähnen der Kette (Schnittgefahr).

Zugang zu der sich drehenden Kette (Schnitt- gefahr).

Plötzliche und unvorhergesehene Bewegung des Schwerts (Schnittgefahr).

Ablösen von Teilen der Kette (Schnitte/Ver- letzungsgefahr).

Ablösen von Teilen des bearbeiteten Holzes.

Einatmen von Teilchen des bearbeiteten Hol- zes.

Emissionen des Benzinmotors.

Kontakt der Haut mit dem Kraftstoff (Benzin/ Öl).

Beeinträchtigung des Gehörs während der Arbeit, wenn man keinen Gehörschutz trägt.

2.4 Sicherheits- und Schutzeinrichtungen

WARNUNG! Verletzungsgefahr. Defekte und außer Kraft gesetzte Sicherheits- und Schut- zeinrichtungen können zu schweren Verletzun- gen führen.

Lassen Sie defekte Sicherheits- und Schut- zeinrichtungen reparieren.

Setzen Sie Sicherheits- und Schutzeinrich- tungen nie außer Kraft. Schutzabdeckung der Führungsschiene Die Schutzabdeckung muss vor dem Transport auf Führungsschiene und Sägekette gesteckt werden, um Verletzungen von Personen und Be- schädigung von Gegenständen zu vermeiden. Kettenbremse Die Kettenbremse wird bei einem Rückschlag durch den Handschutz ausgelöst und bringt die laufende Sägekette sofort zum Stillstand. Sicherheits-Sperrtaste Der Gashebel kann erst gedrückt werden, wenn die Sicherheits-Sperrtaste gedrückt wurde.

2.5 Symbole am Gerät

Symbol Bedeutung Besondere Vorsicht bei der Hand- habung! Symbol Bedeutung Rückschlaggefahr! Vor der Inbetriebnahme die Be- triebsanleitung lesen! Schutzhelm, Gehörschutz und Au- genschutz tragen! Schutzhandschuhe tragen! Festes Schuhwerk tragen! Kettensäge nicht einhändig betrei- ben! Kettensäge immer beidhändig be- treiben! Tank für Benzin-/Öl-Gemisch Primer Sonne: Normal/Sommerbetrieb Schneeflocke: Winterbetrieb Für den sicheren Betrieb und die sichere War- tung sind Symbole auf der Maschine eingestanzt. Achten Sie stets auf diese Hinweise.2500160_a 11 Produktbeschreibung Symbol Bedeutung Anschluss zum Nachfüllen des Kraftstoffgemisches Lage: Auf dem Benzintank, in der Nähe des Tankverschlusses Anschluss zum Nachfüllen von Ket- tenöl Lage: Auf dem Öltank, in der Nähe des Öltankverschlusses Betätigen des Motorschalters; den Schalter auf „STOP“ stellen, der Motor wird sofort abgeschaltet. Lage: links vom hinteren Griff Betätigen des Choke-Drehknopfes: Wenn Sie den Choke-Drehknopf gegen den Uhrzeigersinn drehen, schließt der Choke. Wenn der Cho- ke schließt, drehen Sie den Choke im Uhrzeigersinn, um den Choke erneut zu öffnen. Lage: Luftfilterdeckel Einstellen der Ölpumpe: Drehen Sie die Stange mit einem Schrau- bendreher in Pfeilrichtung bis Stel- lung MAX für einen stärkeren Ölfluss bzw. in Stellung MIN für ei- nen geringeren Ölfluss des Ket- tenöls. Lage: Unterseite der Antriebsein- heit Die Schraube unter der Markierung „H“ dient zur Einstellung des Ge- mischs bei hoher Drehzahl. Lage: oben rechts am hinteren Griff Die Schraube unter der Markierung "L" dient zur Einstellung des Ge- mischs bei niedriger Drehzahl. Lage: oben rechts am hinteren Griff Die Schraube über der Markierung "T" dient zur Einstellung der Leer- laufdrehzahl. Lage: oben rechts am hinteren Griff Symbol Bedeutung Zeigt an, in welcher Richtung die Kettenbremse gelöst (weißer Pfeil) bzw. betätigt (schwarzer Pfeil) wird. Lage: oben auf dem Kettenrad- schutz Zeigt an, in welcher Richtung die Kette montiert ist. Lage: Vorderseite der Führungs- schiene Zum Öffnen des Dekompressions- ventils die Dekompressionstaste drücken. Garantierter Schallpegel:

6651 und 6656: 116dB(A)

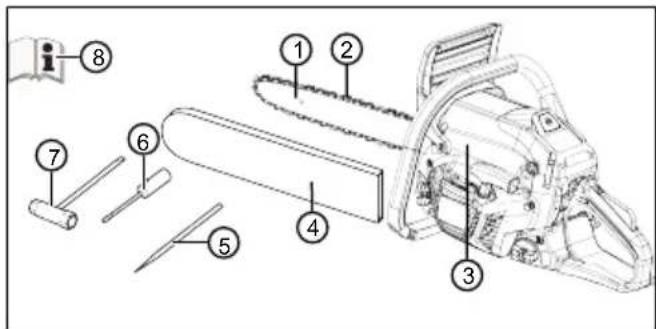

Prüfen Sie nach dem Auspacken, ob alle Bauteile geliefert wurden.

Nr. Bauteil 1 Führungsschiene 2 Sägekette 3 Benzin-Kettensäge 4 Schutzabdeckung für Führungsschiene 5 Feile 6 Schraubendreher 7 KombischlüsselDE 12 6646 | 6651 | 6656 Sicherheitshinweise Nr. Bauteil 8 Betriebsanleitung

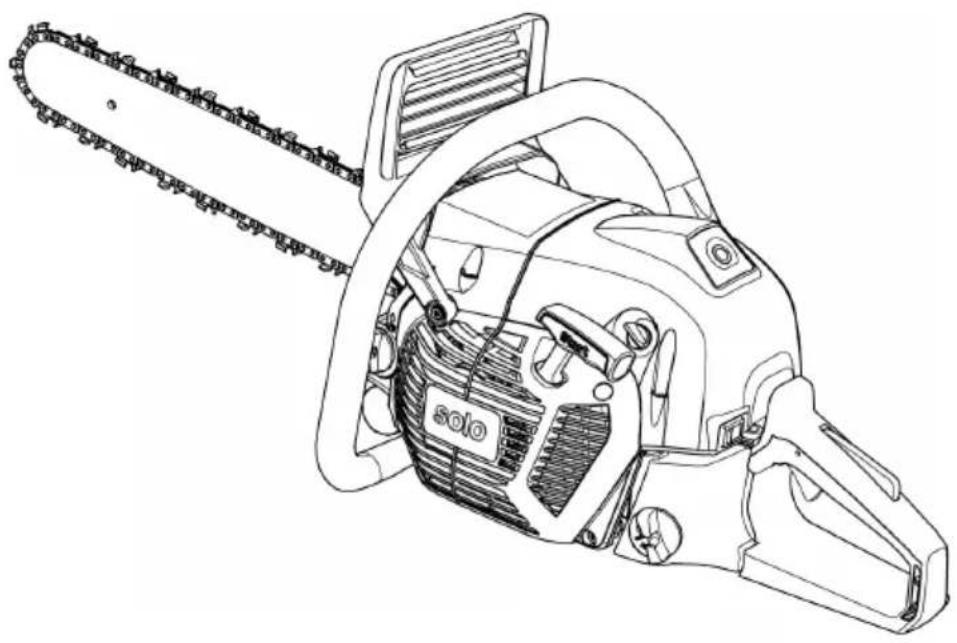

2.7 Produktübersicht (01)

Nr. Bauteil 1 Führungsschiene 2 Sägekette 3 Vorderer Handschutz 4 Vorderer Griffbügel 5 Luftfilterdeckel 6 Befestigungsschrauben für Luftfilterde- ckel 7 Gashebel 8 Sicherheits-Sperrtaste 9 Hinterer Griffbügel 10 Wipptaster zum Ausschalten des Mo- tors, selbsttätig rückstellend 11 Kraftstofftank 12 Choke-Drehknopf (für Kaltstart) 13 Anlassergriff 14 Öltank

Schutzabdeckung für Führungsschiene 16 Baumanschlagkralle 17 Befestigungsmuttern für Führungs- schiene 18 Schienenbefestigung 19 Primer-Ball 20 Dekompressionstaste 21 Betriebsanleitung 3 SICHERHEITSHINWEISE

Überprüfen Sie das Gerät täglich vor jedem Gebrauch und nach jedem Herabfallen oder anderen Zwischenfällen, wie z.B. Gewaltein- wirkungen durch Schlag oder Stoß, auf Schä- den und betriebssicheren Zustand.

Überprüfen Sie die Dichtheit des Kraft- stoffsystems und die Funktionstüchtigkeit der Sicherheitseinrichtungen. Benutzen Sie nicht- betriebssichere Geräte auf keinen Fall weiter. Suchen Sie im Zweifelsfall Ihren Fachhändler auf.

Tragen Sie bei der Arbeit mit dem Gerät ei- nen Gehörschutz, besonders bei einer tägli- chen Arbeitszeit von über 2,5 Stunden. Durch den Betrieb des Geräts entsteht starker Lärm, der Gehörschäden beim Bediener her- vorrufen kann.

Tragen Sie Vibrationsschutzhandschuhe und legen Sie regelmäßig eine Pause ein als vor- beugende Maßnahme gegen die Weißfinger- krankheit. Eine längere Benutzungsdauer des Geräts kann zu vibrationsbedingten Durchblutungsstörungen der Hände führen. Eine exakte Benutzungsdauer kann nicht festgelegt werden. Diese hängt von verschie- denen Faktoren ab. Achten Sie, bei ständi- gem Gebrauch des Geräts, auf Ihre Hände und Finger. Suchen Sie den Arzt auf, wenn dort Symptome auftreten wie z.B. Gefühls- verlust, Schmerzen, Jucken, Beeinträchti- gung der Körperkraft oder Veränderung der Hautfarbe oder der Haut.

Betreiben Sie den Motor nie in geschlosse- nen Räumen und schalten Sie ihn ab, wenn Sie sich bei der Benutzung dieses Geräts übel, schwindelig oder schwach fühlen. Su- chen Sie sofort einen Arzt auf. Das Gerät er- zeugt giftige Abgase, wenn der Motor läuft. Diese Gase können geruchlos und unsicht- bar sein.

Betreiben Sie das Gerät nicht in der Nähe von offenen Flammen oder Hitzequellen. Benzin- und Schmieröldämpfe sind hochgra- dig entflammbar.

Tragen Sie eine Staubschutzmaske, wenn während der Arbeit mit dem Gerät Säge- staub, Dunst oder Rauch entstehen. Diese können gesundheitsgefährdend sein.

3.1 Sicherheitshinweise für Kettensägen

Halten Sie bei laufender Säge alle Körper- teile von der Sägekette fern. Vergewissern Sie sich vor dem Starten der Säge, dass die Sägekette nichts berührt. Beim Arbei- ten mit einer Kettensäge kann ein Moment der Unachtsamkeit dazu führen, dass Beklei- dung oder Körperteile von der Sägekette er- fasst werden.

Halten Sie die Kettensäge immer mit Ihrer rechten Hand am hinteren Griff und Ihrer linken Hand am vorderen Griff. Das Fest- halten der Kettensäge in umgekehrter Ar-2500160_a 13 Sicherheitshinweise beitshaltung erhöht das Risiko von Verletzun- gen und darf nicht angewendet werden.

Das Elektrowerkzeug darf nur an den iso- lierten Griffflächen gehalten werden, weil die Sägekette verdeckte Leitungen berüh- ren kann. Sägeketten, die einen spannungs- führenden Draht berühren, machen metalle- ne Teile des Elektrowerkzeugs spannungs- führend und könnten dem Bediener einen elektrischen Schlag versetzen.

Tragen Sie Schutzbrille- und Gehörschutz. Weitere Schutzausrüstung für Kopf, Hän- de, Beine und Füße wird empfohlen. Pas- sende Schutzkleidung mindert die Verlet- zungsgefahr durch umherfliegendes Span- material und zufälliges Berühren der Säge- kette.

Arbeiten Sie mit der Kettensäge nicht auf einem Baum. Bei Betrieb auf einem Baum besteht Verletzungsgefahr.

Achten Sie immer auf festen Stand und benutzen Sie die Kettensäge nur, wenn Sie auf festem, sicherem und ebenem Grund stehen. Rutschiger Untergrund oder instabile Standflächen wie auf einer Leiter können zum Verlust des Gleichgewichts oder zum Verlust der Kontrolle über die Kettensä- ge führen.

Rechnen Sie beim Schneiden eines unter Spannung stehenden Astes damit, dass dieser zurückfedert. Wenn die Spannung in den Holzfasern freikommt, kann der ge- spannte Ast die Bedienperson treffen und/ oder die Kettensäge der Kontrolle entreißen.

Seien Sie besonders vorsichtig beim Schneiden von Unterholz und jungen Bäu- men. Das dünne Material kann sich in der Sägekette verfangen und auf Sie schlagen oder Sie aus dem Gleichgewicht bringen.

Tragen Sie die Kettensäge am vorderen Griff im ausgeschalteten Zustand, die Sä- gekette von Ihrem Körper abgewandt. Bei Transport oder Aufbewahrung der Ketten- säge stets die Schutzabdeckung aufzie- hen. Sorgfältiger Umgang mit der Kettensäge verringert die Wahrscheinlichkeit einer verse- hentlichen Berührung mit der laufenden Sä- gekette.

Befolgen Sie Anweisungen für die Schmierung, die Kettenspannung und das Wechseln von Zubehör. Eine unsachgemäß gespannte oder geschmierte Kette kann ent- weder reißen oder das Rückschlagrisiko er- höhen.

Halten Sie Griffe trocken, sauber und frei von Öl und Fett. Fettige, ölige Griffe sind rutschig und führen zum Verlust der Kontrol- le.

Nur Holz sägen. Die Kettensäge nicht für Arbeiten verwenden, für die sie nicht be- stimmt ist. Beispiel: Verwenden Sie die Kettensäge nicht zum Sägen von Plastik, Mauerwerk oder Baumaterialien, die nicht aus Holz sind. Die Verwendung der Ketten- säge für nicht bestimmungsgemäße Arbeiten kann zu gefährlichen Situationen führen.

3.2 Ursachen und Vermeidung eines

Rückschlags Rückschlag kann auftreten, wenn die Spitze der Führungsschiene einen Gegenstand berührt oder wenn das Holz sich biegt und die Sägekette im Schnitt festklemmt. Eine Berührung mit der Schienenspitze kann in manchen Fällen zu einer unerwarteten nach hin- ten gerichteten Reaktion führen, bei der die Füh- rungsschiene nach oben und in Richtung des Be- dieners geschlagen wird. Das Verklemmen der Sägekette an der Oberkan- te der Führungsschiene kann die Schiene rasch in Bedienerrichtung zurückstoßen. Jede dieser Reaktionen kann dazu führen, dass Sie die Kontrolle über die Säge verlieren und sich möglicherweise schwer verletzen. Verlassen Sie sich nicht ausschließlich auf die in der Kettensä- ge eingebauten Sicherheitseinrichtungen. Als Be- nutzer einer Kettensäge sollten Sie verschiedene Maßnahmen ergreifen, um unfall- und verlet- zungsfrei arbeiten zu können. Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Werkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden:

Halten Sie die Säge mit beiden Händen fest, wobei Daumen und Finger die Griffe der Kettensäge umschließen. Bringen Sie Ihren Körper und die Arme in eine Stel- lung, in der Sie den Rückschlagkräften standhalten können. Wenn geeignete Maß- nahmen getroffen werden, kann der Bediener die Rückschlagkräfte beherrschen. Niemals die Kettensäge loslassen.

Vermeiden Sie eine abnormale Körperhal- tung und sägen Sie nicht über Schulterhö- he. Dadurch wird ein unbeabsichtigtes Be-DE 14 6646 | 6651 | 6656 Sicherheitshinweise rühren mit der Schienenspitze vermieden und eine bessere Kontrolle der Kettensäge in un- erwarteten Situationen ermöglicht.

Verwenden Sie stets vom Hersteller vor- geschriebene Ersatzschienen und Säge- ketten. Falsche Ersatzschienen und Säge- ketten können zum Reißen der Kette und/ oder zu Rückschlag führen.

Halten Sie sich an die Anweisungen des Herstellers für das Schärfen und die War- tung der Sägekette. Zu niedrige Tiefenbe- grenzer erhöhen die Neigung zum Rückschlag.

3.3 Sicherheitshinweise für die Arbeit

Beachten Sie landesspezifische Sicherheits- vorschriften, z.B. von Berufsgenossenschaf- ten, Sozialkassen, Behörden für Arbeits- schutz.

Arbeiten Sie nur bei ausreichendem Tages- licht oder künstlicher Beleuchtung.

Den Arbeitsbereich frei von Gegenständen (z.B. Sägeschnitt-Teilen) – Stolpergefahr.

Der Benutzer ist für Unfälle mit anderen Per- sonen und deren Eigentum verantwortlich.

Jugendliche unter 16 Jahren oder Personen, welche die Betriebsanleitung nicht kennen, dürfen das Gerät nicht benutzen.

Wenn Sie zum ersten Mal mit einer Kettensä- ge arbeiten: Lassen Sie sich vom Verkäufer oder einem anderen Fachkundigen den Um- gang mit der Kettensäge erklären, oder besu- chen Sie einen Lehrgang.

Wer mit der Kettensäge arbeitet, muss aus- geruht, gesund und in guter Verfassung sein. Wer sich aus gesundheitlichen Gründen nicht anstrengen darf, sollte seinen Arzt fragen, ob die Arbeit mit einer Kettensäge möglich ist.

Ergreifen Sie Maßnahmen, um sich gegen Vibrationsbelastungen zu schützen. Ab- hängig davon, wie das Werkzeug eingesetzt wird, können die tatsächlichen Vibrationswer- te von den in den technischen Daten angege- benen Werten abweichen. Berücksichtigen Sie dabei den gesamten Arbeitsablauf, also auch Zeitpunkte, zu denen das Werkzeug oh- ne Last arbeitet oder ausgeschaltet ist. Ge- eignete Maßnahmen umfassen unter ande- rem eine regelmäßige Wartung und Pflege des Werkzeuges und der Werkzeugaufsätze, Warmhalten der Hände, regelmäßige Pausen sowie eine gute Planung der Arbeitsabläufe.

Maximale Handhabungsdauer und Ar- beitspausen über den Schwingungswert ermitteln.

3.3.2 Betriebszeiten

Beachten Sie die landesspezifischen Bestimmun- gen für die Betriebszeiten von Kettensägen. Die Betriebszeiten von Kettensägen können durch nationale und lokale Vorschriften begrenzt sein.

3.3.3 Arbeiten mit der Kettensäge

WARNUNG! Gefahr schwerer Verletzun- gen. Wenn eine unvollständig montierte Ketten- säge benutzt wird, können schwere Verletzungen hervorgerufen werden.

Benutzen Sie die Kettensäge erst, wenn sie vollständig montiert wurde.

Vor jeder Benutzung eine Sichtkontrolle durchführen, um zu prüfen, ob die Kettensäge vollständig ist und keine beschädigten oder abgenutzten Bauteile enthält. Sicherheits- und Schutzeinrichtungen müssen intakt sein.

Niemals alleine arbeiten.

Immer einen Verbandskasten für eventuelle Unfälle bereithalten.

Vermeiden Sie die Berührung von Metallge- genständen, die sich in der Erde befinden oder mit dieser elektrisch leitend verbunden sind.

Die persönliche Schutzausrüstung besteht aus:

Gehörschutz (z. B. Gehörschutzkapseln), besonders bei einer täglichen Arbeitszeit von über 2,5 Stunden

Schutzbrille oder Gesichtsschutz des Schutzhelmes

Schutzhose mit Schnittschutzeinlage

Feste Arbeitshandschuhe

Sicherheitsschuhe mit griffiger Sohle, Stahlkappe und Schnittschutzeinlage

Die Kettensäge nicht über Schulterhöhe ver- wenden, da eine sichere Handhabung so nicht mehr möglich ist.

Beim Standortwechsel Motor ausschalten und Kettenschutz aufstecken.

Bei Nichtbenutzung den Benzinmotor abstel- len und den Kettenschutz aufstecken.

Kettensäge nur in ausgeschaltetem Zustand ablegen.

Die Kettensäge nicht zum Hebeln oder Be- wegen von Holz einsetzen.2500160_a 15 Sicherheitshinweise

Stämme, die stärker als die Schwertlänge sind, dürfen nur von Fachpersonal gesägt werden.

Nur die laufende Sägekette zum Schnitt an- setzen, niemals mit aufgesetzter Sägekette die Kettensäge einschalten.

Darauf achten, dass kein Sägekettenöl ins Erdreich gelangt.

Sägearbeiten nicht bei Regen, Schnee oder Sturm durchführen.

Sicherheits- und Schutzeinrichtungen nie- mals außer Kraft setzen.

3.3.4 Vibrationsbelastung

Gefahr durch Vibration Der tatsächliche Vibrationsemissionswert bei der Gerätebenutzung kann vom angegebe- nen Wert des Herstellers abweichen. Beach- ten Sie vor bzw. während der Benutzung fol- gende Einflussfaktoren:

Wird das Gerät bestimmungemäß ver- wendet?

Wird das Material auf die richtige Art und Weise geschnitten bzw. verarbeitet?

Befindet sich das Gerät in einem ordentli- chen Gebrauchszustand?

Ist das Schneidwerkzeug ordentlich ge- schärft bzw. ist das richtige Schneidwerk- zeug eingebaut?

Sind die Haltegriffe und ggf. optionale Vi- brationsgriffe montiert, und sind diese fest mit dem Gerät verbunden?

Betreiben Sie das Gerät nur mit der für die je- weilige Arbeit erforderlichen Drehzahl des Verbrennungsmotors. Vermeiden Sie die ma- ximale Drehzahl, um Lärm und Vibrationen zu verringern.

Aufgrund unsachgemäßer Benutzung und Wartung können sich der Lärm und die Vibra- tionen des Geräts erhöhen. Dies führt zu Ge- sundheitsschäden. Schalten Sie in diesem Fall das Gerät sofort aus und lassen Sie es von einer autorisierten Service-Werkstätte re- parieren.

Der Belastungsgrad durch Vibration ist von der durchzuführenden Arbeit bzw. der Ver- wendung des Geräts abhängig. Schätzen Sie ihn ab und legen Sie entsprechende Ar- beitspausen ein. Dadurch verringert sich die Vibrationsbelastung über die gesamte Ar- beitszeit wesentlich.

Der längere Gebrauch des Geräts setzt den Bediener Vibrationen aus und kann Kreislauf- probleme ("weißer Finger") verursachen. Um dieses Risiko zu vermindern, Handschuhe tragen und die Hände warm halten. Falls ein Symptom des "weißen Fingers" erkannt wird, sofort einen Arzt aufsuchen. Zu diesen Sym- ptomen gehören: Gefühllosigkeit, Verlust der Sensibilität, Kribbeln, Jucken, Schmerz, Nachlassen der Kraft, Änderung der Farbe oder des Zustands der Haut. Normalerweise betreffen diese Symptome die Finger, die Hände oder den Puls. Bei niedrigen Tempe- raturen (ca. unter 10°C) erhöht sich die Ge- fahr.

Legen Sie während Ihres Arbeitstages länge- re Pausen ein, damit Sie sich vom Lärm und den Vibrationen erholen können. Planen Sie Ihre Arbeit so, dass der Einsatz von Geräten, die starke Vibrationen erzeugen, über mehre- re Tage verteilt wird.

Falls Sie ein unangenehmes Gefühl oder ei- ne Hautverfärbung während der Benutzung des Geräts an Ihren Händen feststellen, un- terbrechen Sie sofort die Arbeit. Legen Sie ausreichende Arbeitspausen ein. Ohne aus- reichende Arbeitspausen kann es zu einem Hand-Arm-Vibrationssyndrom kommen.

Minimieren Sie Ihr Risiko, sich Vibrationen auszusetzen. Pflegen Sie das Gerät entspre- chend den Anweisungen in der Betriebsanlei- tung.

Falls das Gerät häufig verwendet wird, kon- taktieren Sie Ihren Fachhändler um Antivibra- tionszubehör (z.B. Griffe) zu erwerben.

Legen Sie in einem Arbeitsplan fest, wie die Vibrationsbelastung begrenzt werden kann.

Eine gewisse Lärmbelastung durch dieses Gerät ist unvermeidbar. Verlegen Sie lärmintensive Ar- beiten auf zugelassene und dafür bestimmte Zei- ten. Halten Sie sich ggf. an Ruhezeiten und be- schränken Sie die Arbeitsdauer auf das Notwen- digste. Zu Ihrem persönlichen Schutz und zum Schutz in der Nähe befindlicher Personen ist ein geeigneter Gehörschutz zu tragen.

3.3.6 Umgang mit Benzin und Öl

GEFAHR! Explosions- und Brandgefahr. Durch austretendes Benzin/Luft-Gemisch ent- steht eine explosionsfähige Atmosphäre. Verpuf-DE 16 6646 | 6651 | 6656 Montage fung, Explosion und Brand können bei unsachge- mäßem Umgang mit Kraftstoff zu schweren Ver- letzungen und sogar zum Tode führen.

Rauchen Sie nicht, wenn Sie mit Benzin um- gehen.

Handhaben Sie Benzin nur im Freien und niemals in geschlossenen Räumen.

Beachten Sie unbedingt die im Folgenden aufgeführten Verhaltensregeln.

Transportieren und lagern Sie Benzin und Öl ausschließlich in dafür zugelassenen Behäl- tern. Stellen Sie sicher, dass Kinder keinen Zugang zu gelagertem Benzin und Öl haben.

Stellen Sie zur Vermeidung einer Kontami- nierung des Erdbodens (Umweltschutz) si- cher, dass beim Betanken kein Benzin und kein Öl in das Erdreich eindringen. Benutzen Sie zum Betanken einen Trichter.

Betanken Sie das Gerät niemals in geschlos- senen Räumen. Auf dem Fußboden kann es zu einer Ansammlung von Benzindämpfen und dadurch zu einer Verpuffung oder gar Explosion kommen.

Wischen Sie verschüttetes Benzin unverzüg- lich vom Gerät und vom Erdboden ab. Las- sen Sie Textilien, mit denen Sie Benzin auf- gewischt haben, an einem gut belüfteten Ort trocknen, bevor Sie diese Textilien entsor- gen. Anderenfalls kann es zu einer plötzli- chen Selbstentzündung kommen.

Wenn Sie Benzin verschüttet haben, entste- hen Benzindämpfe. Starten Sie das Gerät deshalb nicht am selben Ort, sondern min- destens 3m davon entfernt.

Vermeiden Sie Hautkontakt mit Mineralölpro- dukten. Atmen Sie die Benzindämpfe nicht ein. Tragen Sie zum Betanken immer Schutz- handschuhe. Wechseln und reinigen Sie Schutzkleidung regelmäßig.

Achten Sie darauf, dass Ihre Kleidung nicht in Kontakt mit Benzin kommt. Wenn Benzin auf Ihre Kleidung gelangt ist, wechseln Sie die Kleidung sofort.

Betanken Sie das Gerät niemals bei laufen- dem oder mit heißem Motor.

3.3.7 Sicherheit von Personen, Tieren und

Benutzen Sie das Gerät nur für diejenigen Arbeiten, für die es vorgesehen ist. Ein nicht- bestimmungsgemäßer Gebrauch kann zu Verletzungen führen sowie Sachwerte schä- digen.

Schalten Sie das Gerät nur ein, wenn sich im Arbeitsbereich keine Personen und Tiere auf- halten.

Halten Sie einen Sicherheitsabstand zu Per- sonen und Tieren ein, bzw. schalten Sie das Gerät aus, wenn sich Personen oder Tiere nähern.

Halten Sie den Abgasstrahl des Motors nie gegen Personen und Tiere sowie gegen ent- zündliche Produkte und Gegenstände.

Fassen Sie nie in die Ansaug- und Lüftungs- gitter, wenn der Motor läuft. Durch rotierende Geräteteile können Verletzungen entstehen.

Schalten Sie das Gerät immer aus, wenn Sie es nicht benötigen, z.B. beim Wechsel des Arbeitsbereiches, bei Wartungs- und Pflege- arbeiten, beim Einfüllen des Benzin-Öl-Gemi- sches.

Schalten Sie das Gerät bei einem Unfall so- fort aus, um weitere Verletzungen und Sach- schäden zu vermeiden.

Betreiben Sie das Gerät nie mit abgenutzten oder defekten Teilen. Abgenutzte oder defek- te Geräteteile können schwere Verletzungen verursachen.

Bewahren Sie das Gerät außerhalb der Reichweite von Kindern auf. 4 MONTAGE GEFAHR! Lebensgefahr und Gefahr schwerster Verletzungen. Lebensgefahr und Gefahr schwerster Verletzungen bei eingeschal- tetem Motor.

Alle Eingriffe bei ausgeschaltetem Motor durchführen. ACHTUNG! Gefahr von Geräteschäden. Ge- fahr von Geräteschäden durch unsachgemäße Montage.

Das Auspacken und die Montage müssen auf einer ebenen und stabilen Oberfläche erfol- gen.

Es muss genügend Platz zur Bewegung der Maschine und der Verpackung sowie die ge- eigneten Werkzeuge zur Verfügung stehen.2500160_a 17 Inbetriebnahme ACHTUNG! Gefahr von Umweltschäden. Gefahr von Umweltschäden durch unsachgemä- ße Entsorgung.

Die Entsorgung der Verpackung muss ge- mäß der örtlichen Vorschriften erfolgen. VORSICHT! Verletzungsgefahr. Scharf- kantige und sich bewegende Geräteteile können zu Verletzungen führen.

Tragen Sie immer feste Arbeitshandschuhe, um das Schwert und die Kette zu montieren.

Arbeiten Sie bei der Montage des Schwerts und der Kette mit höchster Sorgfalt, um die Sicherheit und Effizienz der Maschine nicht zu beeinträchtigen; wenden Sie sich im Zwei- felsfall an Ihren Händler. HINWEIS Die Maschine wird mit demon- tiertem Schwert und Kette sowie mit leerem Ge- misch- und Öltank geliefert. Vergewissern Sie sich vor der Montage, dass die Kettenbremse nicht betätigt ist. Die Kettenbrem- se ist frei gegeben, wenn Sie den Handschutz (01/3) in Richtung Griffbügel (01/4) ziehen.

4.1 Montage der Führungsschiene und

Sägekette (02 bis 06)

1. Die beiden Sechskantmuttern (02/1) mit dem

Kombischlüssel locker drehen. Kettenrad- schutz (02/2) zusammen mit den Sechskant- muttern entfernen (02/a).

2. Die Distanzstücke aus Kunststoff (02/3) ent-

fernen, diese Abstandshalter dienen nur zum Transport der verpackten Maschine und wer- den nicht mehr benötigt.

3. Die Nut der Führungsschiene (03/1) in die

Stiftschrauben (03/2) einsetzen (03/a). Die Führungsschiene in Richtung Maschinenge- häuse schieben (03/b).

4. Die Sägekette (04/1) um das Kettenrad

(04/2) und in die Nut der Führungsschiene le- gen (04/3), dabei auf die Laufrichtung achten. Die Sägekette über den Umlenkstern der Führungsschiene verlegen (05/a).

5. Den Kettenradschutz (06/1) wieder montie-

ren, die Sechskantmuttern (06/2) nur so weit festdrehen, dass sich die Sägekette noch spannen lässt.

6. Die Führungsschiene vom Maschinengehäu-

se wegschieben, bis die Sägekette korrekt gespannt ist (Kettenspannung kontrollieren (06, 08)).

7. Die Sechskantmuttern (06/2) festdrehen.

ACHTUNG! Gefahr von Geräteschäden. Die Verwendung von Benzin allein beschädigt den Motor und hat den Verfall der Garantie zur Folge.

Verwenden Sie nur hochwertiges Benzin und Schmieröl, um die Gesamtleistungen und die Standzeit der mechanischen Teile auch lang- fristig sicherzustellen. HINWEIS Bleifreies Benzin neigt dazu, im Behälter Ablagerungen zu bilden, wenn es über 2 Monate aufbewahrt wird. Verwenden Sie stets fri- sches Benzin! Diese Maschine ist mit einem Zweitaktmotor aus- gestattet, der mit einem Benzin-Öl-Gemisch be- trieben wird. Geeignetes Öl Verwenden Sie nur hochwertige synthetische Zweitakt-Motorenöle. Bei Ihrem Händler sind spe- ziell für solche Motoren entwickelte Öle erhältlich, die hohe Leistungen gewährleisten können. Geeignetes Benzin Nur bleifreies Benzin mit einer Mindestoktanzahl von 90 ROZ verwenden.

5.1.1 Kraftstoff mischen

GEFAHR! Explosions- und Brandgefahr. Benzin und Gemisch sind entflammbar!

Benzin und Gemisch ausschließlich in eigens für Kraftstoffe zugelassenen Behältern aufbe- wahren, und zwar an einem sicheren Ort, fern von Wärmequellen und offenen Flammen.

Die Behälter niemals in Kinderreichweite auf- bewahren.

Rauchen Sie während der Gemischzuberei- tung nicht und versuchen Sie die Benzin- dämpfe nicht einzuatmen. ACHTUNG! Gefahr von Motorschäden. Rei- nes Benzin führt zur Beschädigung und zum To- talausfall des Motors. In diesem Fall können ge- genüber dem Hersteller keine Garantieansprüche geltend gemacht werden.

Betreiben Sie den Motor immer mit einem Benzin/Öl-Gemisch im vorgeschriebenen Mi- schungsverhältnis. HINWEIS Das Gemisch ist einem ständi- gen Alterungsprozess ausgesetzt. Bereiten Sie nicht zu große Mengen davon vor, um Ablage- rungen zu vermeiden.DE 18 6646 | 6651 | 6656 Inbetriebnahme HINWEIS Reinigen Sie regelmäßig die Benzin- und Gemischbehälter, um eventuelle Ab- lagerungen zu entfernen. Im Falle unzureichender Mischung erhöht sich das Risiko eines vorzeitigen Kolbenfraßes auf- grund eines zu armen Gemischs. Die Garantie verliert auch dann ihre Gültigkeit, wenn die An- weisungen zur Mischung des Kraftstoffs usw. aus diesem Handbuch nicht befolgt werden. Nachfolgend finden Sie in der Tabelle das korrek- te Mischungsverhältnis mit einem Beispiel. Mischverhältnis Benzin Öl 50:1 (50 Teile Kraft- stoff und 1 Teil Öl) 5 Liter 100 ml

1. In einen zugelassenen Kanister ca. die Hälfte

der angegebenen Benzinmenge geben.

2. Das ganze Öl dazugeben, so wie in der Ta-

belle vorgeschrieben.

3. Das restliche Benzin dazugeben.

4. Den Behälter verschließen und gut durchmi-

5.2 Kettenschmiermittel

ACHTUNG! Gefahr von Geräteschäden. Die Verwendung von Altöl für die Kettenschmierung führt aufgrund des darin enthaltenen metallischen Abriebs zu vorzeitigem Verschleiß von Führungs- schiene und Sägekette. Zudem entfällt die Ge- währleistung des Herstellers.

Verwenden Sie niemals Altöl, sondern nur biologisch abbaubares Sägekettenöl. ACHTUNG! Gefahr von Umweltschäden. Die Verwendung von mineralischem Öl für die Kettenschmierung führt zu gravierenden Umwelt- schäden.

Verwenden Sie niemals mineralisches Öl, son- dern nur biologisch abbaubares Sägekettenöl. Es darf kein verunreinigtes Öl verwendet werden, um eine Verstopfung des Filters im Tank und ei- ne unwiederbringliche Beschädigung der Ölpum- pe zu vermeiden. Die Verwendung hochwertigen Öls ist entschei- dend, um eine wirksame Schmierung der Schnei- deorgane zu erreichen; gebrauchtes oder min- derwertiges Öl beeinträchtigt die Schmierung und verkürzt die Lebensdauer der Sägekette und der Führungsschiene. Es wird empfohlen den Öltank bei jeder Kraft- stoffbefüllung (mittels eines Trichters) voll zu fül- len. Da die Kapazität des Öltanks so ausgelegt ist, dass der Kraftstoff vor dem Öl zu Ende geht, wird gewährleistet, dass die Maschine nicht ohne Schmiermittel betrieben wird.

5.3 Betriebsmittel einfüllen (07)

GEFAHR! Explosions- und Brandgefahr. Durch austretendes Benzin/Luft-Gemisch ent- steht eine explosionsfähige Atmosphäre. Verpuf- fung, Explosion und Brand können bei unsachge- mäßem Umgang mit Kraftstoff zu schweren Ver- letzungen und sogar zum Tode führen.

Rauchen Sie nicht, wenn Sie mit Benzin um- gehen.

Handhaben Sie Benzin nur im Freien und niemals in geschlossenen Räumen.

Beachten Sie unbedingt die im Folgenden aufgeführten Verhaltensregeln. Kraftstoff einfüllen

1. Den Motor ausschalten und die Schutzabde-

ckung über die Sägekette ziehen.

2. Den Tankverschluss (07/1) und den umlie-

genden Bereich reinigen, damit kein Schmutz in den Tank fällt.

3. Den Tankverschluss (07/1) vorsichtig auf-

schrauben, da sich darin gegebenenfalls Druck gebildet hat.

4. Den Kraftstoff mit einem Trichter einfüllen.

5. Den Tankverschluss auf den Tank aufsetzen

6. Den Boden und das Gerät von verschüttetem

Kraftstoff reinigen.

7. Das Gerät erst wieder starten, wenn sich

Kraftstoffdämpfe verflüchtigt haben. Sägekettenöl einfüllen

1. Den Motor ausschalten und die Schutzabde-

ckung über die Sägekette ziehen.

2. Den Öltankverschluss (07/2) und den umlie-

genden Bereich reinigen, damit kein Schmutz in den Tank fällt.

3. Den Öltankverschluss (07/2) aufschrauben.

Des Sägekettenöl mit einem Trichter einfüllen.

5. Den Öltankverschluss auf den Tank aufset-

zen und festschrauben.

6. Den Boden und das Gerät von verschüttetem

GEFAHR! Lebensgefahr und Gefahr schwerster Verletzungen. Lebensgefahr und Gefahr schwerster Verletzungen bei eingeschal- tetem Motor.

Alle Eingriffe bei ausgeschaltetem Motor durchführen. Die Spannung ist richtig, wenn sich die Zugglie- der beim Anheben der Sägekette in der Mitte der Führungsschiene nicht aus der Führung lösen (08/1), die Sägekette sich aber noch drehen lässt. Sägekette spannen

1. Die Sechskantmuttern (06/2) des Kettenrad-

schutzes (06/1) mit dem mitgelieferten Kom- bischlüssel so weit lösen, dass sich die Sä- gekette noch spannen lässt.

2. Die Führungsschiene vom Maschinengehäu-

se wegschieben, bis die Sägekette korrekt gespannt ist.

3. Die Sechskantmuttern (06/2) festdrehen.

5.5 Kettenbremse kontrollieren (09)

WARNUNG! Lebensgefahr und Gefahr schwerster Verletzungen durch defekte Ket- tenbremse. Wenn die Kettenbremse nicht funkti- oniert, können z.B. bei einem Rückschlag (Kick- back) durch die laufende Sägekette schwerste Verletzungen und sogar der Tod des Bedieners hervorgerufen werden.

Testen Sie die Kettenbremse vor jedem Ar- beitsbeginn.

Schalten Sie die Kettensäge nicht ein, wenn die Kettenbremse defekt ist. Lassen Sie in diesem Fall die Kettensäge in einer Kunden- dienstwerkstatt überprüfen. Das Gerät ist mit einem Sicherheitsbremssystem (Kettenbremse) ausgestattet. Die Kettenbremse ist eine Vorrichtung, die entwi- ckelt wurde, um die Bewegung der Sägekette un- verzüglich anzuhalten, wenn diese einen Rück- schlag erfährt. Normalerweise wird die Ketten- bremse automatisch durch die Massenträgheit aktiviert. Diese Bremse kann zur Kontrolle auch manuell betätigt werden.

1. Den Motor anlassen und das Gerät an bei-

den Griffen festhalten.

2. Die Sicherheits-Sperrtaste (01/8) und den

Gashebel (01/7) betätigen, um die Kette in Bewegung zu halten, dann den Handschutz (09/1) mit dem Handrücken nach vorne drü- cken (09/a); die Sägekette muss sofort ste- hen bleiben.

3. Wenn die Sägekette stehenbleibt, sofort die

Sicherheits-Sperrtaste und anschließend den Gashebel loslassen.

4. Den Motor ausschalten.

5. Zum Lösen der Kettenbremse den Hand-

schutz nach hinten ziehen (09/b) 6 BEDIENUNG

Landesspezifische Bestimmungen für die Be- triebszeiten beachten.

Den hinteren Griff mit der rechten Hand und den Bügelgriff mit der linken Hand fest um- fassen und festhalten.

Griffe nicht loslassen, solange der Motor läuft.

Kettensäge nicht benutzen bei:

Alkohol-, Medikamenten- und Drogenein- fluss

6.1 Motor ein-/ausschalten

WARNUNG! Explosions- und Brandge- fahr. Durch austretendes Benzin/Luft-Gemisch entsteht eine explosionsfähige Atmosphäre. Ver- puffung, Explosion und Brand können bei un- sachgemäßem Umgang mit Kraftstoff zu schwe- ren Verletzungen und sogar zum Tode führen.

Motor erst mindestens 3 Meter vom Befül- lungsort entfernt starten.

6.1.1 Motor starten (10, 11)

VORSICHT! Verletzungsgefahr durch Starterseil. Durch einen schnellen Rückzug des Starterseils wird die Hand zu schnell zum Motor gezogen. Dabei kann es zu Quetschungen und Verstauchungen kommen.

Starterseil nie um die Hand wickeln. ACHTUNG! Gefahr von Geräteschäden. Wird das Starterseil zu weit herausgezogen, kann das zu Beschädigungen führen.

Seil nicht ganz herausziehen und nicht mit dem Rande der Seilführungsöffnung in Be- rührung bringen und den Griff loslassen, da- bei aber verhindern, dass das Seil unkontrol- liert wieder eingezogen wird.DE 20 6646 | 6651 | 6656 Bedienung ACHTUNG! Gefahr von Geräteschäden. Wird der Motor mit hoher Drehzahl und betätigter Kettenbremse betrieben, kann die Kupplung überhitzen.

Vermeiden Sie, den Motor mit hoher Dreh- zahl und betätigter Kettenbremse laufen zu lassen. Kaltstart Unter Kaltstart versteht man das Anlassen des Motors wenn er mindestens 15 Minuten abge- schaltet war oder nach der Kraftstoffnachfüllung.

1. Das Gerät auf einer ebenen Fläche abstellen,

am vorderen Griffbügel festhalten und das Gerät auf den Boden drücken. Gegebenen- falls mit der rechten Fußspitze in den hinte- ren Griffbügel steigen.

2. Die Kettenbremse betätigen, dazu den Hand-

schutz nach vorne drücken.

3. Die Schutzabdeckung der Sägekette entfer-

5. Die Dekompressionstaste (11/1) drücken.

Das Dekompressionsventil öffnet und die er- forderliche Zugkraft am Anlassergriff wird re- duziert. Die Dekompressionstaste geht sofort nach dem Starten des Motors automatisch in die ursprüngliche Stellung zurück.

6. Den Choke-Drehknopf (11/2) gegen den Uhr-

zeigersinn bis zum Anschlag drehen (ent- sprechend der Markierung auf der Kettensä- ge).

7. Mit der freien Hand den Anlassergriff (11/3)

nach oben ziehen (11/a), bis ein Widerstand zu spüren ist.

8. Anlassergriff nicht loslassen, mehrmals kräf-

tig ziehen, bis der Motor zum ersten Mal an- springt. Dann den Choke-Drehknopf (11/2) im Uhrzeigersinn bis zum Anschlag drehen (entsprechend der Markierung auf der Ket- tensäge).

9. Anlassergriff (11/3) mehrmals kräftig ziehen,

bis der Motor wieder anspringt.

10. Sobald der Motor läuft, die Sicherheits-Sperr-

taste (11/4) und den Gashebel (11/5) kurz drücken. Dadurch wird die Drosselklappe des Vergasers aus der Sperrposition freigegeben.

11. Das Gerät ungefähr eine Minute im Leerlauf

12. Die Kettenbremse lösen, dazu den Hand-

schutz nach hinten ziehen. Warmstart Wird der Motor nur kurz ausgestellt, kann der Startvorgang nur durch Drücken des Primer-Balls und der Dekompressionstaste, jedoch ohne Dre- hen des Choke-Drehknopfes erfolgen.

6.1.2 Motor ausschalten (12)

1. Die Sicherheits-Sperrtaste (12/1) und an-

schließend den Gashebel (12/2) loslassen.

2. Den Motor einige Sekunden lang im Leerlauf

6.2 Nach Arbeitsende

WARNUNG! Verletzungsgefahr durch Schneiden. Die scharfen Glieder der Sägekette können Schnittwunden verursachen.

Schalten Sie den Motor aus.

Tragen Sie Schutzhandschuhe. WARNUNG! Brandgefahr. Die erhitzte Ma- schine kann Schnittabfälle (z.B. Sägespänne, Zweigreste oder Blätter) entzünden.

Lassen Sie den Motor abkühlen, bevor Sie die Maschine in einem Raum abstellen.

Um die Brandgefahr zu reduzieren muss die Maschine von Sägespänen, Zweigresten, Blättern oder überflüssigem Fett befreit wer- den.

Behälter mit Schnittabfällen dürfen nicht in Räumen aufbewahrt werden.

1. Den Motor ausschalten (Motor ausschalten

2. Das Gerät abkühlen lassen.

3. Jegliche Spuren von Sägespänen oder Öl-

4. Bei starker Verschmutzung die Sägekette de-

montieren und für einige Stunden in einem Behälter mit einem Spezialreiniger einwei- chen. Anschließend mit sauberem Wasser abspülen und vor der Montage an dem Gerät mit einem entsprechenden Rostschutzspray einsprühen.

5. Vor dem Aufräumen des Geräts die Schutz-

abdeckung über die Sägekette ziehen.

6.3 Zwischen Normal/Sommer- und

Winterbetrieb wechseln(29) Um bei niedrigen Umgebungstemperaturen (un- ter 5°C) Vereisungen am Vergaser vorzubeugen, kann die Ansaugluft durch Ändern des Schiebe-2500160_a 21 Arbeitsverhalten und Arbeitstechnik reinsatzes in die Winterstellung vorgewärmt wer- den. Der Schiebereinsatz ist nach Abnehmen des Luftfilterdeckels direkt zu erreichen. ACHTUNG! Gefahr von Motorschäden durch Überhitzung. Wenn die Kettensäge bei mehr als 5°C betrieben wird und sich der Schie- bereinsatz in Winterstellung befindet, kann es zur Überhitzung kommen.

Vor dem Betrieb die Umgebungstemperatur prüfen und –falls nötig– die Stellung des Schiebereinsatzes anpassen.

1. Luftfilterdeckel demontieren (siehe Kapitel

2. Schiebereinsatz (29/1) per Hand aus dem

Rahmen herausziehen (29/a).

3. Schiebereinsatz vertikal drehen (29/b) und

wieder einstecken (29/c):

Über 5°C, d.h. Normal/Sommerbetrieb: Das Fenster des Schiebereinsatzes auf das Sonnensymbol (29/2) ausrichten.

Unter 5°C, d.h. Winterbetrieb: Das Fenster des Schiebereinsatzes auf das Schneeflockensymbol (29/3) ausrichten.

4. Luftfilterdeckel montieren (siehe Kapitel 8.1

"Luftfilterdeckel demontieren/montieren (20)", Seite24). 7 ARBEITSVERHALTEN UND ARBEITSTECHNIK GEFAHR! Lebensgefahr durch unzurei- chendes Fachwissen! Unzureichendes Fach- wissen kann zu schwersten Verletzungen bis hin zum Tod führen!

Nur geschulte und erfahrene Personen dür- fen Bäume fällen und entasten. GEFAHR! Lebensgefahr durch unkontrol- lierbare Maschinenbewegungen. Die sich bewe- gende Sägekette entwickelt enorme Kräfte, die zum plötzlichen unkontrollierbaren Ausbrechen und Wegschleudern der Kettensäge führen können.

Halten Sie die Kettensäge immer mit beiden Händen fest, die linke Hand am vorderen Griffbügel und die rechte Hand am hinteren Griffbügel. Unabhängig davon ob Sie Links- oder Rechtshänder sind. GEFAHR! Lebensgefahr durch Rück- schlag (Kickback)! Durch einen Rückschlag (Kickback) des Geräts kann der Bediener lebens- gefährlich verletzt werden.

Halten Sie die Maßnahmen zur Vermeidung eines Rückschlags unbedingt ein! VORSICHT! Gesundheitsgefahr durch Einatmen von Gefahrstoffen! Das Einatmen von Schmieröldampf, Abgasen und Sägestaub kann zu gesundheitlichen Beeinträchtigungen führen.

Tragen Sie immer die vorgeschriebene per- sönliche Schutzausrüstung. VORSICHT! Verletzungsgefahr bei blo- ckierter Kettensäge. Wenn Sie versuchen, eine im Schnitt blockierte Schneidgarnitur – d.h. Sä- gekette/Führungsschiene – bei laufendem Motor herauszuziehen, besteht Verletzungsgefahr und Gefahr der Gerätebeschädigung.

Stellen Sie den Motor ab und stemmen Sie den Schnitt auf (z.B. mit Fällheber) oder füh- ren Sie mit einer zweiten Kettensäge bzw. Schneidgarnitur einen Entlastungsschnitt durch. Entnehmen Sie sofort die eingeklemm- te Schneidgarnitur, wenn der Schnitt aufgeht.

Befolgen Sie die in den folgenden Abschnit- ten gegebenen Hinweise und Vorgehenswei- sen zur Vermeidung des Blockierens bzw. Einklemmens der Kettensäge. HINWEIS Es werden regelmäßig Kurse im Umgang mit Kettensägen sowie Baumfällkurse von den landwirtschaftlichen Berufsgenossen- schaften angeboten.

7.1 Verwendung des Krallenanschlags (13)

1. Den Krallenanschlag (13/1) in den Stamm

stechen und eine Bogenbewegung der Säge- kette durchführen (13/a), so dass die Säge- kette in das Holz schneidet.

2. Den Arbeitsschritt mehrmals wiederholen und

den Ansetzpunkt des Krallenanschlags dabei versetzen (13/b).DE 22 6646 | 6651 | 6656 Arbeitsverhalten und Arbeitstechnik

7.2 Bäume fällen (14, 15)

GEFAHR! Lebensgefahr durch fallenden Baum! Ist ein Zurückweichen beim Fallen eines Baumes nicht möglich, kann es zu schweren Ver- letzungen bis hin zum Tod kommen!

Erst mit der Fällarbeit beginnen, wenn ein hindernisfreies Zurückweichen von dem zu fällenden Baum gewährleistet ist. GEFAHR! Lebensgefahr durch unkontrol- liert fallenden Baum! Unkontrolliert fallende Bäume können schwerste Verletzungen bis hin zum Tod verursachen!

Um das kontrollierte Fallen eines Baumes zu garantieren, eine Bruchleiste zwischen der Fallkerbe und dem Fällschnitt stehen lassen, die ca. 1/10 des Stammdurchmessers beträgt.

Bei Wind keine Fällarbeiten durchführen. HINWEIS Es dürfen nur Keile aus Holz, Kunststoff oder Aluminium verwendet werden. Bevor mit den Fällarbeiten begonnen werden kann, müssen folgende Maßnahmen durchge- führt werden.

Sicherstellen, dass sich keine anderen Per- sonen, Tiere oder Gegenstände im Gefah- renbereich befinden.

Der Sicherheitsabstand zwischen anderen Arbeitsplätzen oder Gegenständen soll min- destens 2½ Baumlängen betragen.

Achten Sie auch auf Versorgungsleitungen und fremdes Eigentum. Benachrichtigen Sie gegebenenfalls das Energieversorgungsun- ternehmen oder den Eigentümer.

Die Fallrichtung des Baumes beurteilen. Für die Fallrichtung des Baumes entscheiden mit:

Natürliche Neigung des Baumes

Einseitige Astbildung

Asymmetrischer Wuchs, Holzschäden

Windrichtung und Windgeschwindigkeit

Bei Hanglage immer oberhalb des zu fällen- den Baums arbeiten.

Sicherstellen, dass sich in dem vorher festge- legten Rückzugsweg keine Hindernisse be- finden. Der Rückzugsweg soll ca. 45° schräg rückwärts der Fallrichtung verlaufen (14).

Der Stamm muss frei von Gestrüpp, Ästen und Fremdkörpern (z. B. Schmutz, Steine, lo- se Rinde, Nägel, Klammern, Draht usw.) sein. Es ist ein Kerbschnitt und ein Fällschnitt zu set- zen, um einen Baum zu fällen.

1. Bei Fäll- und Ablängschnitten den Krallenan-

schlag sicher am zu schneidenden Holz an- bringen.

2. Die Fallkerbe (15/c) zuerst waagerecht, dann

schräg von oben in einem Winkel von min- destens 45° einsägen. Dadurch wird das Ein- klemmen der Kettensäge beim Setzen des zweiten Kerbschnittes vermieden. Die Fall- kerbe muss möglichst nah am Boden und in der gewünschten Fallrichtung (15/e) ange- bracht werden. Die Kerbtiefe soll ca. 1/4 des Stammdurchmessers betragen.

3. Den Fällschnitt (15/d) gegenüber der Fallker-

be exakt waagerecht einsägen. Der Fäll- schnitt muss in einer Höhe von 3-5 cm über dem waagerechten Kerbschnitt eingeschnit- ten werden.

4. Den Fällschnitt (15/d) so tief einsägen, dass

eine Bruchleiste (15/f) von mindestens 1/10 des Stammdurchmessers zwischen Fallkerbe (15/c) und Fällschnitt (15/d) stehen bleibt. Diese Bruchleiste verhindert, dass sich der Baum dreht und in die falsche Richtung fällt. Bei Annäherung des Fällschnitts (15/d) an die Bruchleiste (15/f) sollte der Baum zu fal- len beginnen. Fällt der Baum während der Sägearbeit:

Fällt der Baum möglicherweise in die fal- sche Richtung oder neigt sich zurück und klemmt die Kettensäge ein, den Fäll- schnitt unterbrechen. Zum Öffnen des Schnitts und zum Umlegen des Baumes in die gewünschte Falllinie Keile eintrei- ben.

Kettensäge sofort aus dem Schnitt zie- hen, abschalten und ablegen.

In den Rückweichbereich gehen.

Auf herunterfallende Äste und Zweige achten.

5. Bleibt der Baum stehen, diesen durch Eintrei-

ben von Keilen in den Fällschnitt kontrolliert zu Fall bringen.

6. Nach Beenden der Sägearbeit sofort den Ge-

hörschutz abnehmen und auf Signale oder Warnrufe achten.2500160_a 23 Wartung und Pflege

Bei dieser Arbeit sind folgende Punkte zu beach- ten:

Die Kettensäge am Baumstamm abstützen und frei zugängliche Äste nacheinander di- rekt am Baumstamm absägen (16/a). An Hanglagen von unten nach oben vorarbeiten.

Größere nach unten gerichtete Äste, die den Baum stützen, vorerst stehen lassen.

Kleinere Äste mit einem Schnitt trennen.

Auf unter Spannung stehende Äste achten und diese zuerst ein Stück von oben einsä- gen, anschließend von unten nach oben durchsägen, um ein Festklemmen der Ket- tensäge zu vermeiden (16/b).

Freihängende Äste zuerst ein Stück von un- ten einsägen, anschließend von oben durch- sägen (16/c).

Einstech-, Längs- und Herzschnitte sollten nur von erfahrenen oder geschulten Perso- nen durchgeführt werden.

7.4 Baum ablängen (17, 18, 19)

Bei dieser Arbeit sind folgende Punkte zu beach- ten:

Bei Hanglage immer oberhalb des Baum- stammes arbeiten, da der Baumstamm weg- rollen kann.

Kettensäge so führen, dass sich kein Körper- teil im verlängerten Schwenkbereich der Sä- gekette befindet.

Kettensäge am Stamm ansetzen:

Den Krallenanschlag direkt neben der Schnittkante ansetzen und die Kettensä- ge um diesen Punkt drehen lassen.

Die Kettensäge kann beim Ansetzen seit- lich wegrutschen oder leicht springen. Das ist abhängig vom Holz und vom Zu- stand der Sägekette. Die Kettensäge deshalb immer gut festhalten.

Am Ende des Schnitts schwenkt die Ketten- säge durch ihr Eigengewicht durch, weil sie nicht mehr im Schnitt gestützt wird. Kontrol- liert dagegenhalten und keinen Druck aus- üben, damit die Sägekette nicht den Boden berührt.

Nach Beenden des Schnitts den Stillstand der Sägekette abwarten, bevor Sie die Ket- tensäge ausschalten.

Den Motor der Kettensäge immer ausschal- ten, bevor Sie zum nächsten Baum gehen. Gesamte Länge des Baumstammes liegt gleich- mäßig auf:

Baumstamm von oben her durchsägen und nicht in den Boden sägen (17/a). Baumstamm liegt an einem Ende auf:

Um ein Einklemmen der Kettensäge und das Splittern des Holzes zu vermeiden, zuerst 1/3 des Stammdurchmessers von unten her sä- gen (18/a), dann den Rest von oben parallel zum unteren Schnitt durchsägen (18/b). Baumstamm liegt an beiden Enden auf: Um ein Einklemmen der Kettensäge und das Splittern des Holzes zu vermeiden, erst 1/3 des Stammdurchmessers von oben her sägen (19/a), dann den Rest von unten parallel zum oberen Schnitt durchsägen (19/b).

7.5 Schnittholz ablängen

Bei dieser Arbeit sind folgende Punkte zu beach- ten:

Sichere Schneidauflage verwenden (Säge- bock, Keile, Balken).

Auf sicheren Stand und die gleichmäßige Verteilung des Körpergewichts achten.

Rundhölzer gegen Verdrehen sichern.

Nur die laufende Sägekette zum Schnitt an- setzen. Niemals mit aufgesetzter Sägekette die Kettensäge einschalten.

Das Holz nicht mit dem Fuß oder durch eine andere Person festhalten lassen.

8 WARTUNG UND PFLEGE

GEFAHR! Lebensgefahr durch unsach- gemäße Wartung. Wartungsarbeiten durch un- qualifizierte Personen sowie nicht zugelassene Ersatzteile können im Betrieb zu schweren Ver- letzungen und sogar zum Tode führen.

Entfernen Sie keine Sicherheitseinrichtungen und setzen Sie diese nicht außer Funktion.

Verwenden Sie nur zugelassene Original-Er- satzteile.

Sorgen Sie durch regelmäßige und sachge- rechte Wartung dafür, dass sich das Gerät in einem funktionsfähigen und sauberen Zu- stand befindet.DE 24 6646 | 6651 | 6656 Wartung und Pflege GEFAHR! Lebensgefahr und Gefahr schwerster Verletzungen. Lebensgefahr und Gefahr schwerster Verletzungen bei eingeschal- tetem Motor.

Alle Eingriffe bei ausgeschaltetem Motor durchführen. VORSICHT! Verletzungsgefahr. Scharf- kantige und sich bewegende Geräteteile können zu Verletzungen führen.

Tragen Sie bei Wartungs-, Pflege- und Reini- gungsarbeiten immer Schutzhandschuhe!

Eine korrekte Wartung ist grundsätzlich not- wendig, um die ursprüngliche Effizienz und Einsatzsicherheit der Maschine zu bewahren.

Sorgen Sie dafür, dass alle Muttern, und Schrauben fest angezogen sind, um sicher zu sein, dass das Gerät immer unter guten Bedingungen arbeitet.

Das Gerät niemals mit abgenutzten oder be- schädigten Bauteilen benutzen. Die beschä- digten Teile müssen ersetzt und dürfen nie- mals repariert werden. Vor den Wartungsarbeiten:

Motor ausschalten und abkühlen lassen.

Zündkerzenstecker abziehen.

Für Arbeiten an der Sägekette Schutzhand- schuhe tragen.

Schutzabdeckung nicht entfernen, es sei denn, die Eingriffe müssen an der Führungs- schiene oder an der Kette vorgenommen werden.

Öle, Benzin oder andere verschmutzende Stoffe vorschriftsmäßig entsorgen.

1. Mit dem Schraubendreher die Befestigungs-

schrauben (20/1) von dem Luftfilterdeckel (20/2) lösen.

1. Den Luftfilterdeckel auf das Gerät aufsetzen

2. Die Befestigungsschrauben (20/1) von dem

Luftfilterdeckel festschrauben.

8.2 Luftfilter reinigen (21)

ACHTUNG! Gefahr durch schmutzigen, de- fekten oder fehlenden Luftfilter. Der Motor des Geräts erleidet irreparable Schäden wenn der Luftfilter fehlt, verschmutzt oder defekt ist.

Die Reinigung des Luftfilters ist die Voraus- setzung für einen einwandfreien Betrieb und eine lange Standzeit des Geräts. Um Schä- den des Motors zu vermeiden, arbeiten Sie nicht ohne, oder mit einem beschädigten Luftfilter.

Die Reinigung sollte alle 15 Stunden Maschi- neneinsatz erfolgen.

Das Filterelement darf nie gewaschen wer- den und muss immer ersetzt werden, sobald es zu schmutzig oder beschädigt ist. Luftfilter demontieren

1. Den Motor ausschalten und abkühlen lassen.

2. Den Luftfilterdeckel demontieren (siehe Kapi-

tel 8.1 "Luftfilterdeckel demontieren/montie- ren (20)", Seite24).

3. Die Flügelmutter (21/1) lösen.

Den Luftfilter (21/2) nach oben wegziehen (21/a).

5. Die Ansaugöffnung (21/3) mit einem saube-

ren Tuch verschließen. Das verhindert, dass Schmutzpartikel in den Vergaserraum fallen. Luftfilter reinigen

1. Den Filter mit einem Pinsel oder einer feinen

Bürste reinigen, gegebenenfalls mit Druckluft von innen nach außen vorsichtig ausblasen. Luftfilter montieren

1. Den Luftfilter (21/2) auf die Ansaugöffnung

(21/3) aufsetzen (21/b).

2. Den Luftfilter mit der Flügelmutter (21/1) fest-

8.3 Zündkerze prüfen/wechseln (22, 23)

Bei Beschädigung der Isolierung, starkem Elekt- rodenabbrand oder stark verölten Elektroden muss die Zündkerze gewechselt werden. Vorbereitung

1. Den Motor ausschalten und abkühlen lassen.

2. Den Luftfilterdeckel demontieren (siehe Kapi-

tel 8.1 "Luftfilterdeckel demontieren/montie- ren (20)", Seite24).

3. Den Zündkerzenstecker (22/1) abziehen.

Elektrodenabstand prüfen (23)

1. Die Zündkerze (22/2) mit dem mitgelieferten

Kombischlüssel herausdrehen.2500160_a 25 Wartung und Pflege

2. Die Elektrode mit einer Bürste reinigen

3. Den Abstand messen (23/2). Der Abstand

muss 0,6–0,7mm betragen. Zündkerze wechseln

1. Die Zündkerze (22/2) mit dem mitgelieferten

Kombischlüssel herausdrehen.

2. Die neue Zündkerze bis zum Anschlag hin-

3. Den Zündkerzenstecker auf die Zündkerze

8.4 Führungsschiene (25, 27)

Um einen asymmetrischen Verschleiß zu verhin- dern, sollte die Führungsschiene regelmäßig um- gedreht werden. Folgende Wartungsarbeiten müssen durchge- führt werden:

Das Lager des Umlenksterns abschmieren (27).

Die Nut der Führungsschiene mit einem Schaber (im Lieferumfang nicht enthalten) reinigen (25).

Die Schmierbohrungen reinigen.

Mit einer Flachfeile den Grat von den Füh- rungsflanken entfernen, und eventuelle Ab- weichungen zwischen den Führungen aus- gleichen. Die Führungsschiene muss ersetzt werden, wenn:

die Tiefe der Nut kleiner als die Höhe des Zugglieds ist (das nie den Nutboden berüh- ren darf);

die innere Führungswand so verschlissen ist, dass die Kette seitlich geneigt wird.

8.5 Sägekette schärfen (24)

GEFAHR! Lebensgefahr durch Rück- schlag (Kickback)! Eine unsachgemäß ge- schärfte Sägekette erhöht die Rückschlaggefahr und damit die Gefahr tödlicher Verletzungen.

Schärfen Sie die Sägekette sachgemäß, um die Rückschlaggefahr zu verringern. HINWEIS Für den unerfahrenen Benutzer von Kettensägen wird empfohlen, die Sägekette von einem Fachmann des Kundendienstes schärfen zu lassen. Aus Gründen der Sicherheit und Effizienz muss die Sägekette immer gut geschärft sein. Das Schärfen ist erforderlich, wenn:

Die Sägespäne staubähnlich sind.

Eine größere Kraft zum Schneiden erforder- lich ist.

Der Schnitt nicht gerade ist.

Die Vibrationen zunehmen.

Der Kraftstoffverbrauch zunimmt. Wenn das Schärfen einem geschulten Kunden- dienst überlassen wird, kann dies mit entspre- chenden Werkzeugen ausgeführt werden, die ei- nen minimalen Materialabtrag und ein gleichmä- ßiges Schärfen an allen Zähnen gewährleisten. Das selbstständige Schärfen der Sägekette kann mittels spezieller Rundfeilen erfolgen, deren Durchmesser jeweils für die einzelne Kettenart angepasst ist (Tabelle Kettenwartung). Es erfor- dert Geschick und Erfahrung, um Schäden an den Zähnen zu vermeiden. Zum Schärfen der Sägekette:

1. Den Motor ausschalten, die Kettenbremse lö-

sen, und die Führungsschiene mit montierter Sägekette fest in einen geeigneten Schraub- stock einspannen, darauf achten, dass sich die Sägekette frei bewegen kann.

2. Die Sägekette spannen, falls diese locker ist.

3. Die Feile in der entsprechenden Führung

montieren, und dann die Feile in die Ausspa- rung des Zahns einführen, dabei eine gleich- mäßige Neigung, entsprechend des Zahnpro- fils beibehalten.

4. Nur einige Feilenstriche, ausschließlich Vor-

wärtsstriche, ausführen, und den Arbeits- schritt an allen Zähnen mit der gleichen Aus- richtung (rechts oder links) wiederholen.

5. Die Position der Führungsschiene in dem

Schraubstock umkehren, und den Arbeits- schritt an den verbleibenden Zähnen wieder- holen.

6. Prüfen, dass der Grenzzahn nicht oberhalb

des Prüfwerkzeugs herausragt, und den eventuellen Überstand mit einer Flachfeile abfeilen, und das Profil abrunden.

7. Nach dem Schärfen alle Feilspäne und Staub

entfernen, und die Sägekette im Ölbad schmieren. Die Kette muss ersetzt werden, wenn:

Die Länge der Zähne kleiner als 5 mm ist;

Wenn vorhanden: die Markierung auf den Zähnen der Schneidglieder unterschritten wurde;

Das Spiel der Glieder an den Kettennieten zu groß ist.DE 26 6646 | 6651 | 6656 Wartung und Pflege

8.6 Kettenschmierung prüfen (26)

Betreiben Sie das Gerät niemals ohne ausrei- chende Kettenschmierung. Sie verringern sonst die Lebensdauer des Geräts. Prüfen Sie daher vor jedem Arbeitsbeginn die Ölmenge im Öltank und die Ölförderung.

1. Das Gerät starten.

2. Die laufende Sägekette ungefähr 15cm über

einen Baumstumpf oder eine geeignete Un- terlage halten. Bei ausreichender Schmierung bildet sich ein leichter Ölfilm auf dem Baumstumpf (26/1).

8.7 Kettenschmierung einstellen (28)

GEFAHR! Lebensgefahr und Gefahr schwerster Verletzungen. Lebensgefahr und Gefahr schwerster Verletzungen bei eingeschal- tetem Motor.

Alle Eingriffe bei ausgeschaltetem Motor durchführen. Die Ölfördermenge ist mit einer Einstellschraube regulierbar. Die Einstellschraube ist an der Unter- seite des Geräts (28/1). Benutzen Sie einen kleinen Schraubendreher zum Einstellen der Fördermenge:

Im Uhrzeigersinn für kleinere Fördermenge

Gegen den Uhrzeigersinn für größere Förder- menge Kontrollieren Sie während der Arbeit regelmäßig, ob genügend Öl im Öltank vorhanden ist.

8.8 Stillstand der Sägekette im Leerlauf

prüfen WARNUNG! Gefahr durch laufende Säge- kette. Eine sich im Leerlauf bewegende Sägeket- te kann bei der Arbeit zu lebensgefährlichen Ver- letzungen führen.

Arbeiten Sie keinesfalls mit der Kettensäge, wenn sich die Sägekette im Leerlauf bewegt.

Prüfen Sie vor jedem Gebrauch den Still- stand der Sägekette, wenn der Motor mit Leerlaufdrehzahl läuft.

1. Motor starten und im Leerlauf laufen lassen.

2. Prüfen, ob die Sägekette stillsteht.

3. Wenn sich die Sägekette bewegt, können fol-

gende Fehler vorliegen:

Leerlaufdrehzahl ist zu hoch (Leerlauf- drehzahl am Vergaser einstellen).

Kupplung ist defekt, verschmutzt oder falsch eingestellt. AL-KO Servicestelle aufsuchen.

8.9 Leerlaufdrehzahl am Vergaser einstellen

Die Leerlaufdrehzahl ist in den technischen Da- ten angegeben (Technische Daten). Sie kann am Besten mit Hilfe eines Drehzahlmessers einge- stellt werden. Wenn die Leerlaufdrehzahl korrekt eingestellt ist, läuft der Motor im Leerlauf rund und die Sägeket- te bewegt sich nicht. Je nach Einsatzort (Gebir- ge, Flachland) ist eine Korrektur der Leerlaufein- stellung über die Leerlauf-Anschlagschraube "T" erforderlich. HINWEIS Die Regulierschrauben für Leerl- aufgemisch "L" und Volllastgemisch "H" dürfen nur von einer AL-KO Servicestelle eingestellt werden. Sägekette bewegt sich, ohne dass Gas gegeben wird: Die Leerlaufdrehzahl ist zu hoch.

1. Leerlauf-Anschlagschraube "T" (11/6) gegen

den Uhrzeigersinn ein wenig aufdrehen, bis sich die Sägekette nicht mehr bewegt. Motor geht immer wieder aus, wenn kein Gas gegeben wird: Die Leerlaufdrehzahl ist zu gering.

1. Leerlauf-Anschlagschraube "T" (11/6) im

Uhrzeigersinn ein wenig zudrehen, bis der Motor gleichmäßig läuft. Ist die optimale Vergasereinstellung durch Dre- hen der Leerlauf-Anschlagschraube "T" nicht ein- stellbar, lassen Sie den Vergaser durch eine AL‑KO Servicestelle optimal einstellen.

8.10 Tabelle Kettenwartung

WARNUNG! Gefahr schwerer Verletzun- gen. Wenn sich an der Kettensäge eine nicht ge- nehmigte Sägekette oder Führungsschiene befin- det, können schwere Verletzungen hervorgerufen werden.

Verwenden Sie nur zugelassene Sägeketten und Führungsschienen. Die Tabelle zeigt die Werte für verschiedene Ket- tenarten.2500160_a 27 Wartung und Pflege Kettentyp Feilendurch- messer Kopfwinkel Unterschnitt- winkel Kopfneigungs- winkel (55°) Tiefenmaß Drehwinkel des Werk- zeugs Neigungswin- kel des Werk- zeugs Seitenwinkel 6646, 6651, 6656 21BPX056E 21BPX056X 4,8mm / 3/16" 30° 10° 60° 0,64mm / 0,025" 21BPX064E 21BPX064X 4,8mm / 3/16" 30° 10° 60° 0,64mm / 0,025" 21BPX072E 21BPX072X 4,8mm / 3/16" 30° 10° 60° 0,64mm / 0,025" 6651, 6656 21LPX056E 21LPX056X 4,8mm / 3/16" 25° 10° 60° 0,64mm / 0,025" 21LPX064E 21LPX064X 4,8mm / 3/16" 25° 10° 60° 0,64mm / 0,025" 21LPX072E 21LPX072X 4,8mm / 3/16" 25° 10° 60° 0,64mm / 0,025"

Die nachfolgenden Arbeiten dürfen vom Benutzer durchgeführt werden. Alle weiteren Arbeiten dür- fen nur von einer Fachwerkstatt durchgeführt werden. Die folgenden Hinweise beziehen sich auf nor-DE 28 6646 | 6651 | 6656 Wartung und Pflege male Einsatzverhältnisse. Bei besonderen Bedin- gungen, wie z. B. besonders langer, täglicher Ar- beitszeit, müssen die angegebenen Wartungsin- tervalle entsprechend verkürzt werden. Wartungsplan Einma- lig nach 5Std Vor Ar- beitsbe- ginn wö- chent- lich Alle 50Std Alle 100Std Bei Bedarf vor/nach der Saison, jährlich Vergaser Leerlauf kontrollieren X Luftfilter Reinigen X Ersetzen X Zündkerze Elektrodenabstand prü- fen, ggf. nachstellen X X Ersetzen X X Schalldämpfer Sicht- und Zustandsprü- fung

Kraftstofftank, Öltank Reinigen X X Kettenbremse Funktionsprüfung X Reinigen, Gelenkstellen schmieren X X Kettenschmierung Prüfen X X Sägekette Sicht- und Zustandsprü- fung, Schärfezustand prüfen

Nachschärfen X X Erneuern, ggf. Kettenrad mit erneuern und Ketten- radlager schmieren

Führungsschiene Sicht- und Zustandsprü- fung

Führungsschiene umdre- hen X2500160_a 29 Hilfe bei Störungen Wartungsplan Einma- lig nach 5Std Vor Ar- beitsbe- ginn wö- chent- lich Alle 50Std Alle 100Std Bei Bedarf vor/nach der Saison, jährlich Umlenkstern schmieren X Kettennut/Ölbohrung rei- nigen

Schutzabdeckung auf der Innenseite reinigen

Alle erreichbaren Schrauben (außer Ein- stellschrauben) Nachziehen X X X Gesamte Maschine Sicht- und Zustandsprü- fung

9 HILFE BEI STÖRUNGEN

VORSICHT! Verletzungsgefahr. Scharf- kantige und sich bewegende Geräteteile können zu Verletzungen führen.

Tragen Sie bei Wartungs-, Pflege- und Reini- gungsarbeiten immer Schutzhandschuhe! HINWEIS Bei Störungen, die nicht in die- ser Tabelle aufgeführt sind oder nicht selbst be- hoben werden können, an unseren Kundendienst wenden. Störung Ursache Beseitigung Motor kann nicht gestartet wer- den oder geht gleich wieder aus. Falscher Vorgang Motor so starten, wie in dieser Be- triebsanleitung beschrieben. Verschmutzte Zündkerze oder fehlerhafter Elektroden- abstand Zündkerze reinigen oder austau- schen. Verdreckter Luftfilter Luftfilter reinigen oder austauschen Führungsschiene und Säge- kette laufen heiß. Rauchent- wicklung. Sägekette ist zu straff ge- spannt. Kettenspannung lockern. Öltank ist leer. Sägekettenöl nachfüllen. Öleintrittsbohrung und/oder Nut der Führungsschiene sind verschmutzt. Öleintrittsbohrung und Nut der Füh- rungsschiene reinigen. Motor läuft, aber Sägekette be- wegt sich nicht. Sägekette ist zu straff ge- spannt. Kettenspannung lockern. Gerätefehler AL-KO Servicestelle aufsuchen.DE 30 6646 | 6651 | 6656 Transport Störung Ursache Beseitigung Anstatt Sägespänen wird nur noch Holzstaub ausgeworfen. Die Kettensäger muss durch das Holz gedrückt werden. Sägekette ist stumpf. Sägekette schärfen oder AL-KO Servicestelle aufsuchen. Gerät vibriert ungewöhnlich. Gerätefehler AL-KO Servicestelle aufsuchen. 10 TRANSPORT WARNUNG! Lebensgefahr und Gefahr schwerster Verletzungen. Eine laufende Säge- kette kann beim Transport zu schwersten Verlet- zungen und sogar zum Tode führen.

Niemals die Kettensäge mit laufender Säge- kette tragen und transportieren.

Führen Sie vor dem Transport die o.g. Maß- nahmen durch. Führen Sie vor dem Transport folgende Maßnah- men durch:

1. Den Motor ausschalten.

2. Das Gerät abkühlen lassen.

3. Jegliche Spuren von Sägespänen oder Öl-

4. Die Schutzabdeckung über die Führungs-

schiene ziehen. Tragen Sie die Kettensäge nur am Bügelgriff. Die Führungsschiene zeigt dabei nach hinten. In Fahrzeugen: Sichern Sie die Kettensäge ge- gen Umkippen, Beschädigung und Auslaufen von Betriebsmitteln. 11 LAGERUNG Nach jedem Gebrauch das Gerät gründlich reini- gen und – falls vorhanden – alle Schutzabde- ckungen anbringen. Gerät an einem trockenen, abschließbaren Platz und außerhalb der Reich- weite von Kindern aufbewahren. Wenn Sie das Gerät länger als 2 – 3 Monate nicht benutzen möchten, sind die folgenden Ar- beiten notwendig, um Beschädigungen zu ver- meiden:

1. Kraftstoff- und Öltank vollständig entleeren.

2. Sägekette und Führungsschiene abnehmen,

reinigen und mit Rostschutzöl einsprühen.

3. Gerät an einem möglichst trockenen Ort auf-

bewahren. ACHTUNG! Gefahr von Geräteschäden. Ein- getrocknetes/verklebtes Sägekettenöl schädigt bei längerer Lagerung ölführende Bauteile.

Das Sägekettenöl vor längerer Lagerung aus dem Gerät entfernen. 12 ENTSORGUNG

Benzin und Motoröl gehören nicht in den Hausmüll oder Abfluss, sondern sind einer getrennten Erfassung bzw. Entsorgung zuzuführen!

Vor der Entsorgung des Geräts müssen der Kraftstofftank und der Motorölbehälter geleert werden!

Verpackung, Gerät und Zubehör sind aus recyclingfähigen Materialien hergestellt und entsprechend zu entsorgen. 13 TECHNISCHE DATEN Kettensägen Typ 6646 6651 6656 Art.-Nr. 127523 127524 127525 Motortyp 2-Takt Luftgekühlt 2-Takt Luftgekühlt 2-Takt Luftgekühlt Hubraum Motor 46,5cm³ 50,9cm³ 55,5cm³ Maximale Motorleistung in kW (nach ISO 7293) 2,0/9000 min

Easy Start-System Ja / Primer Ja / Primer Ja / Primer2500160_a 31 Technische Daten Typ 6646 6651 6656 Leerlaufdrehzahl 3000 +/- 400min

Maximale Drehzahl 13000min

Kraftstoff Benzin bleifrei mindestens 90ROZ Benzin bleifrei mindestens 90ROZ Benzin bleifrei mindestens 90ROZ Mischungsverhältnis 1:50 1:50 1:50 Volumen Kraftstofftank 510cm

Teilung 0,325" / 8,255mm 0,325" / 8,255mm 0,325" / 3/8" 8,255 / 9,525mm Kettensicherung Ja / automatisch Ja / automatisch Ja / automatisch Gewicht der Kettensäge bei leeren Tanks:

Gewicht mit Führungsschiene und Sägekette max. 6,89kg max. 7,0kg max. 7,0kg für 0,325" max. 7,25kg für 3/8"

Gewicht ohne Führungsschiene und Sägekette 5,75kg 5,75kg 5,75kg Schalldruckpegel LpA (nach DIN EN ISO 22868) 99,1dB(A), K=3,0dB(A) 100,8dB(A), K=3,0dB(A) 100,3dB(A), K=3,0dB(A) Schallleistungspegel LwA (nach DIN EN ISO 22868) 112,4dB(A), K=3,0dB(A) 112,9dB(A), K=3,0dB(A) 113,2dB(A), K=3,0dB(A) Äquivalenter Schwingungsgesamtwert (nach DINENISO22867): Vorderer Griff (K = 1,5 m/s

-Messung ist das Ergebnis der Erprobung eines für den Motortyp bzw. die Motorenfamilie repräsentativen (Stamm-)Motors in einem festen Prüfzyklus unter Laborbedingungen und stellt keine ausdrückliche oder implizite Garantie der Leistung eines bestimmten Motors dar.DE 32 6646 | 6651 | 6656 Technische Daten Sägeketten und Führungsschienen Sägeketten Führungsschienen Geräte- typ Typ Ore- gon Teilung Treib- glied- breite Ge- schwin- digkeit Meißel- typ Typ Ore- gon Teilung Län-

Nutz- bare Länge Zähne- zahl 6646, 6651,

73LPX 060E / 73LPX 060X 3/8" / 9,525mm 0,058" / 1,47mm 28,9m/s VM 168RN DK095 3/8" / 9,525mm 40cm / 16" 38,8 11 168VXL HK095 38,9 11 73LPX 068E / 73LPX 068X 3/8" / 9,525mm 0,058" / 1,47mm 28,9m/s VM 188RN DK095 3/8" / 9,525mm 45cm / 18" 46,3 11 188VXL HZ095 46,3 11 73LPX 072E / 73LPX 072X 3/8" / 9,525mm 0,058" / 1,47mm 28,9m/s VM 208RN DK095 3/8" / 9,525mm 50cm / 20" 50,1 11 208VXL HK095 50 112500160_a 33 Kundendienst/Service 14 KUNDENDIENST/SERVICE Bei Fragen zu Garantie, Reparatur oder Ersatz- teilen wenden Sie sich bitte an Ihre nächstgele- gene AL-KOServicestelle. Diese finden Sie im Internet unter folgender Adresse: www.al-ko.com/service-contacts 15 GARANTIE Etwaige Material- oder Herstellungsfehler am Gerät beseitigen wir während der gesetzlichen Verjäh- rungsfrist für Mängelansprüche entsprechend unserer Wahl durch Reparatur oder Ersatzlieferung. Die Verjährungsfrist bestimmt sich jeweils nach dem Recht des Landes, in dem das Gerät gekauft wurde. Unsere Garantiezusage gilt nur bei:

Beachten dieser Betriebsanleitung

Sachgemäßer Behandlung

Verwenden von Original-Ersatzteilen Die Garantie erlischt bei:

Eigenmächtigen Reparaturversuchen

Eigenmächtigen technischen Veränderungen

Nicht bestimmungsgemäßer Verwendung Von der Garantie ausgeschlossen sind:

Lackschäden, die auf normale Abnutzung zurückzuführen sind

Verschleißteile, die auf der Ersatzteilkarte mit Rahmen xxxxxx (x) gekennzeichnet sind

Verbrennungsmotoren (hier gelten die Garantiebestimmungen der jeweiligen Motorenhersteller) Die Garantiezeit beginnt mit dem Kauf durch den ersten Endabnehmer. Maßgebend ist das Datum auf dem Kaufbeleg. Wenden Sie sich bitte mit dieser Erklärung und dem Original-Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle. Die gesetzlichen Mängelansprüche des Käufers gegenüber dem Verkäufer bleiben durch diese Erklärung unberührt.GB 34 6646 | 6651 | 6656 Translation of the original instructions for use TRANSLATION OF THE ORIGINAL INSTRUCTIONS FOR USE Contents 1 About these operating instructions .......... 35
