Termék típusa	Távcső
Márka	Zeiss
Modell	20x60 S
Nagyítás	20x
Objektív átmérője	60 mm
Látómező 1000 m-en	52 m
Kilépő pupilla	3 mm
Minimális élességállítási távolság	14 m
Dioptria állítási tartomány	≥ +/- 7 dpt
Szemtáv beállítás	57 - 73 mm
Magasság (lehajtott szemkagylóval)	265 mm
Maximális szélesség	161 mm
Tömeg	1 660 g
Vízsugár elleni védelem	Igen
Képstabilizátor	Igen, dedikált gombbal
Pupillatávolság beállítása	A szemlencsetartók széthúzásával/összehúzásával
Élességállítás	Központi beállítókerék és dioptria kompenzáció
Lehajtható szemkagyló szemüvegesek számára	Igen
Lencsék karbantartása	Fújja le vagy kefélje le a port, tisztítsa optikai törlőkendővel
Használati óvintézkedések	Ne nézzen a napba, kerülje az ütődéseket, szállítsa a mellékelt tokban

Gyakran ismételt kérdések - 20x60 S ZEISS

Hogyan állítsa be a pupillatávolságot a Zeiss 20x60 S távcsövön?

Húzza szét vagy össze a két szemlencsetartó csövet, amíg egyetlen tiszta kör alakú képet nem kap. Ekkor a távolság az Ön szemtávjához igazodik.

Hogyan végezze el az élességállítást ezzel a távcsővel?

Használja a központi beállító kereket az általános élességállításhoz. Ha a szemei eltérő korrekciót igényelnek, a központi kerék bal szemre történő beállítása után használja a dioptria kompenzációs gyűrűt.

Használhatom a távcsövet a szemüvegmmel?

Igen, hajtsa le a gumi lehajtható szemkagylókat, hogy a szemlencséket a szemüveg lencséihez közel helyezze. Szemüvege korrekciója automatikusan érvényesül.

Hogyan aktiválja a képstabilizátort?

Nyomja meg a stabilizáló gombot (4) a remegés okozta elmosódás csökkentéséhez. Hosszabb megfigyelésekhez használjon fényképezőgép állványt.

Hogyan tisztítsa a távcső lencséit?

Ne dörzsölje a nagy szennyeződéseket. Fújja le vagy óvatosan kefélje le egy finom ecsettel. Ujjlenyomatok esetén párologtassa be a lencsét, majd törölje le egy tiszta optikai törlőkendővel.

Hogyan tárolja a távcsövet hosszabb használaton kívüli időszakban?

Tárolja a mellékelt tokban vagy megfelelő táskában. Győződjön meg róla, hogy a stabilizáló gomb nincs lenyomva. Hosszabb utazásokhoz tartsa meg az eredeti csomagolást.

Miért nem szabad a napra nézni a távcsővel?

A napba vagy lézerforrásokba nézés súlyos, visszafordíthatatlan szemsérülést okozhat. Soha ne irányítsa a távcsövet a nap felé.

Mit tegyen, ha a kép nem éles a beállítás ellenére?

Először ellenőrizze a dioptria beállítást (kompenzációs gyűrű). Ha a probléma továbbra is fennáll, tisztítsa meg a lencséket, és győződjön meg arról, hogy a szemkagylók megfelelően vannak elhelyezve.

A távcső vízálló?

Vízsugár ellen védett, de nem meríthető alá. Óvja a zuhogó esőtől.

Mennyi a Zeiss 20x60 S távcső tömege?

A távcső tömege 1 660 g, ami viszonylag nehéz. Hosszabb megfigyelésekhez tervezzen stabil tartót.

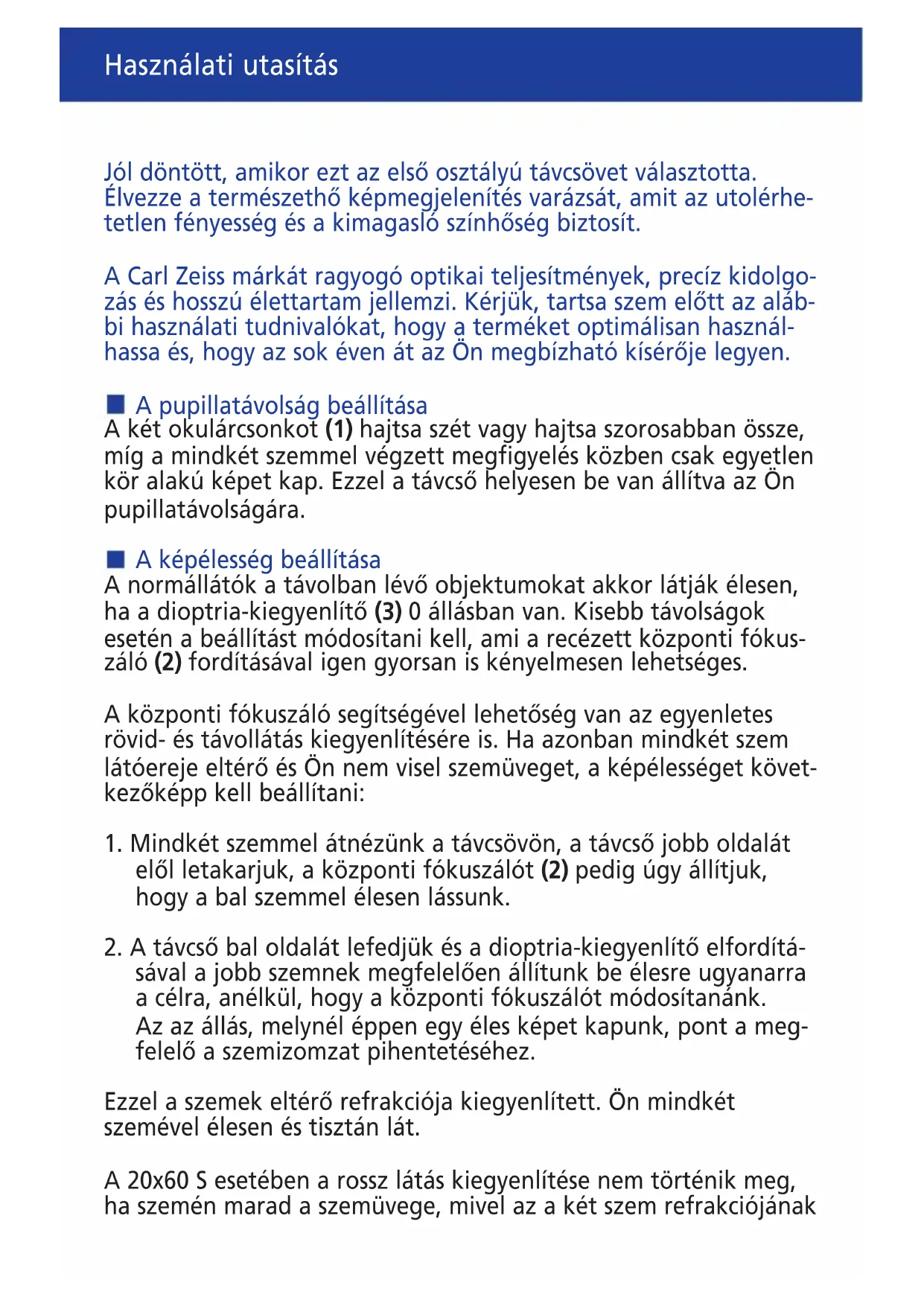

HASZNÁLATI ÚTMUTATÓ 20x60 S ZEISS

Jól dontött, amikor ezt az elso osztályu távcsovet valasztotta.
Élvezze a természetho képmegjelenités varázsát, amit az utolérhetetlen fenyesség és a kimagaslo szinhóseg biztosít.

A Carl Zeiss markat ragyogó optikai teljesitmények, precíz kidolgozás és hosszú élettartam jellemzi. Kérjuk, tartsa szem elött az alábbi használati tudnivalókat, hogy a terméket optimálisan használtessa és, hogy az suk EVEN át az On megbízható kiserője legyen.

A pupillatávolság beálításá

A két okulárcsonkôt (1) Hajtsa szét vagy Hajtsa szorosabban össze, mig a mindkét szemmel vegzett megfigyelés kozbenCsak egyetlen kör alaku képet kap. Ezzel a távcsó helyesen be van állitva az On pupillatávolságára.

A képèlesség beàllitasa

A normállátók a távolban levő objektumokat akkor látják élesen, ha a dioptria-kiegyenlítő (3) 0 állásban van. Kisebb távolságok esétén a beálítást modosítani kell, ami a recézett központi fókuszáló (2) fordításával igen gyorsan is kényelmesen lehét séges.

A kózponti fókuszáló segitségével lehetőseg van az egyenletes rövid- és távollatás kiegyenlítésere is. Ha azonban mindkét szem latóereje elterő és On nem visel szemüveget, a képelességet kovetkezőköpp kell beallitani:

1. Mindkét szemmel átnézünk a távcsövön, a távcső jobb oldalát elöl letakarjuk, a központi fokuszálót (2) pedig úgy allitjuk, hogy a bal szemmel élesen lássunk.
2. A távcső bal oldalát lefedjúk és a dioptria-kiegyenlítő elfordítá-sával a jobb szemnek megfeleloen allitunk be élesre ugyanarra a celra, anélkül, hogy a központi fokuszálôt modositanank. Az az allás, melyné leppen egy éles képet kapunk, pont a megfelelo a szemizomzat pihentetéséhez.

Ezzel a szemek elterő refrakcioja kiegyenlített. On mindkét szemével élesen és tisztan lát.

A 20x60 S esetében a rossz latás kiegyenlítese nem történik meg, ha szemén marad a szemüvege, mivel az a két szem refrakciójának

különbségét és az asztigmatikus hibákat is korrigálja. A távcső különboző megfigyelési ravolságokra torténő beallitása a központi fókuszálón torténik.

A szemüveget viselő személyek a lágygumból keszült szemkagylo peremet az okular felső foglalatrészère boritják - lásd „B". A szemüveget nem viselő személyek a binokulárt kicsavart szemkagyloval használják, lásd „A“; az atállítás két kezmozdulattal elvegezhető.

Szabályos megfigyelés a stabilíalo használata mellett

A gomb (4) megnyomásával a 20x60 S optikai rendszere stabilázólodík – ennek kösönhetően messzemenően kiiktatható az elmódulás. Egy helyröl történő hosszabb megfigyelések esétén egy kameraállvány remek szolgálatot tesz. A szemkagylókat tegye szorosan szemöldökehz, vagy szemüveg viselójeként a szemüveg üvegenek távollató réséHz, majd állitsa élesre a központi fókuszálót a megfigyelendő objektumra.

Apolás és karbantartás

A Carl Zeiss távcsovek kūlönösebb ápolást nem igényelnek. A lenc sékre került durva szennyezódes részecséket (pl. homokot) letörölni nem szabad, ehelyett le kell fujni, vagy szórecsettel kelli eltávolítani öket.

Az ujjlenyomatok egy idó után megtámadhatják a lencsek felületét.

A lencsek felületének legegyszeröbb tiszṭitási modja a ralehelés utáni tiszta optikai tiszṭitokendóvel vagy optikai tiszṭitopapirral tortenő attörlés.

Az optikán különösen a trópusokon előforduló gombabevonat Ellen segít a száraz tárolás és a külso lencsefelületek állandoan jo szellőztétese.

Kulönös figyelmet igényelnek:

Kérjuk, a 20 x 60 S szällitásat – amennyiben lehetséges –Csak a hozzátartozó kofferben vagy a tartozékként kaphato hordtáskában vegezze, hisz azokban vedett. Fokent a szällitás közben kell ügyelniarra, hogy a stabilizáló gombot ne nyomjak meg veletlenül a távcövön fekvő tárgyak.

Kérjuk, az eredeti csomagolast orizze meg. Nagyobb tavolságokra történő szállitas esetén ezt a teljes csomagolast kell alkalmazni.

■ Figyelem

• A keszülék optikai tengely koruli gyors forgo mozgása enyhén csorbíthatja a funkciôt. Az erós rázkódások és a likésszerő mozdulatok fökent megnyomott gomb (4) eseten kerülendők. Egyeb esetben károsodik a stabilizáló rendszer, ami nem tartozik a szavatosság hatálya alá.
• A távcsóvel soha ne nézzen a napba vagy lézer-fényforrásba - az súlyos szemsérüléseket okozhat!

Mǔszaki adatok	20x60 S
Nagyítás 20x
Objektumátmérő (mm) 60
Látómező 1000 m-en (m) Ww 52
Kilépő pupilla (mm) 3
Legrövidebb közeli beálítás (m) 14
Dipotriakiegyenlítés beálítási tartománya ≥ +/- 7 dpt
Szemtávolság min./max. (mm) 57 – 73
Magasság kifordított szemkagylóval (mm) 265
Szélesség (mm) 161
Súly (g) 1.660
Becsapódó viz Ellen védett ●

A kivitel és a szállítási terjedelem megváltoztatásanak jogát a műszaki fejlesztés érdekében fenntartjuk.
