Type de produit	Jumelles
Marque	Zeiss
Modèle	20x60 S
Grossissement	20x
Diamètre de l'objectif	60 mm
Champ de vision à 1000 m	52 m
Pupille de sortie	3 mm
Distance minimale de mise au point	14 m
Plage de réglage dioptrique	≥ +/- 7 dpt
Écartement des oculaires	57 - 73 mm
Hauteur (bonnettes retournées)	265 mm
Largeur maximale	161 mm
Poids	1 660 g
Étanchéité aux projections d'eau	Oui
Stabilisation d'image	Oui, par touche dédiée
Réglage de la distance pupillaire	Par écartement des tubes porte-oculaire
Mise au point	Molette centrale et correction dioptrique
Bonnettes rétractables pour porteurs de lunettes	Oui
Entretien des lentilles	Souffler ou brosser les poussières, nettoyer avec un chiffon optique
Précautions d'usage	Ne pas regarder le soleil, éviter les chocs, transporter dans la mallette fournie

FOIRE AUX QUESTIONS - 20x60 S ZEISS

Comment régler la distance pupillaire sur les jumelles Zeiss 20x60 S ?

Écartez ou rapprochez les deux tubes porte-oculaire jusqu'à obtenir une seule image circulaire nette. La distance est alors adaptée à votre écart oculaire.

Comment faire la mise au point avec ces jumelles ?

Utilisez la molette centrale pour la mise au point générale. Si vos yeux ont des corrections différentes, utilisez la bague de correction dioptrique après avoir réglé la molette centrale sur l'œil gauche.

Puis-je utiliser les jumelles avec mes lunettes ?

Oui, rabattez les bonnettes rétractables en caoutchouc pour placer les oculaires près de vos verres. La correction de vos lunettes s'applique automatiquement.

Comment activer la stabilisation d'image ?

Appuyez sur la touche de stabilisation (4) pour réduire le flou dû aux tremblements. Pour les observations prolongées, utilisez un pied photographique.

Comment nettoyer les lentilles des jumelles ?

Ne frottez pas les grosses saletés. Soufflez ou brossez doucement avec un pinceau fin. Pour les traces de doigts, embuez la lentille puis essuyez avec un chiffon optique propre.

Comment ranger les jumelles en cas de non-utilisation prolongée ?

Rangez-les dans la mallette fournie ou une sacoche adaptée. Assurez-vous que la touche de stabilisation n'est pas enfoncée. Conservez l'emballage d'origine pour les longs trajets.

Pourquoi ne faut-il pas regarder le soleil avec les jumelles ?

Regarder le soleil ou des sources laser peut causer de graves lésions oculaires irréversibles. Ne dirigez jamais les jumelles vers le soleil.

Que faire si l'image n'est pas nette malgré le réglage ?

Vérifiez d'abord le réglage dioptrique (bague de correction). Si le problème persiste, nettoyez les lentilles et assurez-vous que les bonnettes sont correctement positionnées.

Les jumelles sont-elles étanches ?

Elles sont étanches aux projections d'eau, mais ne sont pas conçues pour être immergées. Protégez-les de la pluie battante.

Quel est le poids des jumelles Zeiss 20x60 S ?

Les jumelles pèsent 1 660 g, ce qui est relativement lourd. Prévoyez un support stable pour les longues observations.

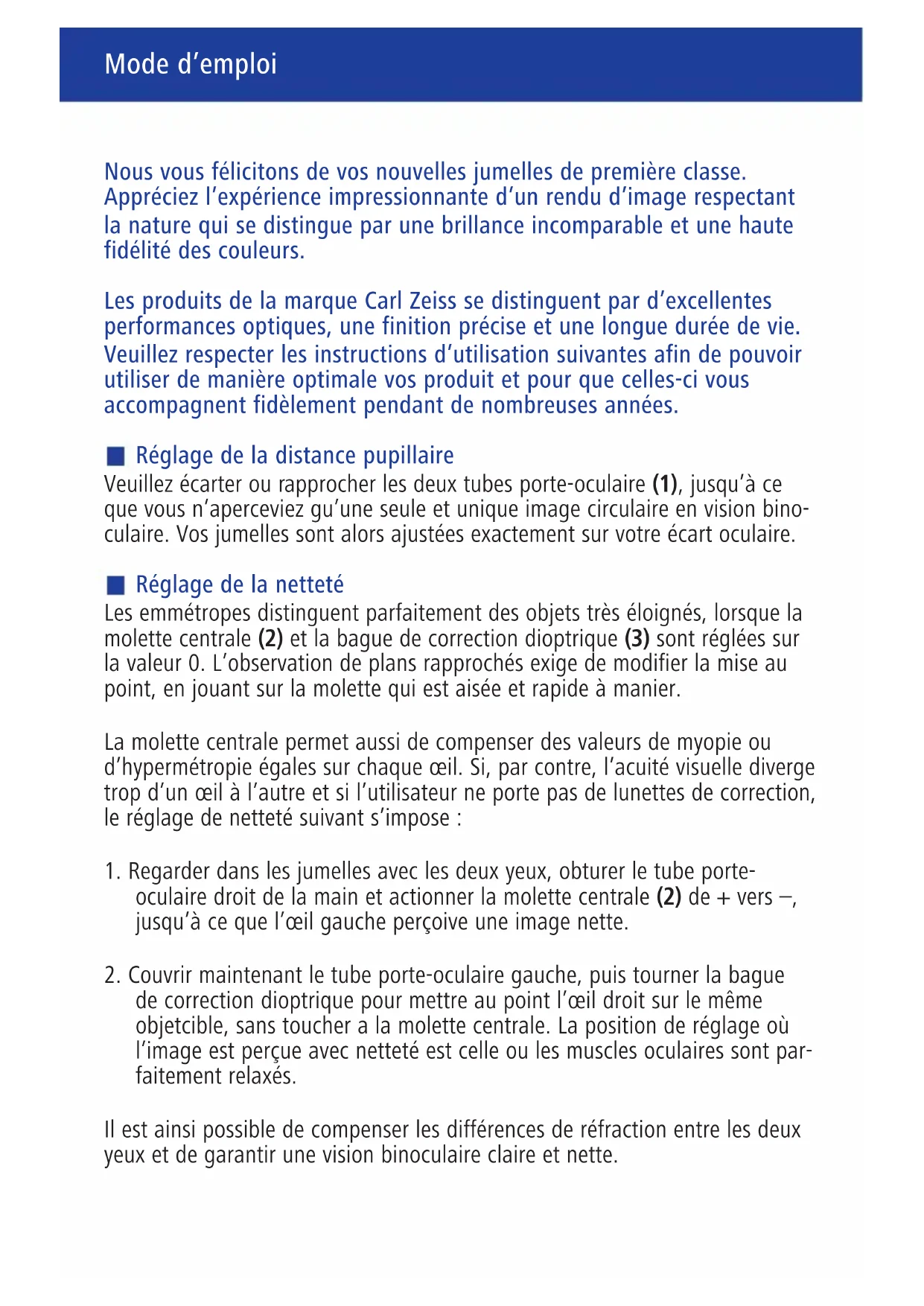

MODE D'EMPLOI 20x60 S ZEISS

Nos vous felicitons de vos nouvelles jumelles de première classe. Appreciez l'expérience impressionnante d'un rendu d'image respectant la nature qui se désigne par une brillance incomparable et une haute fidélité des couleurs.

Les produits de la marque Carl Zeiss se distinguent par d'excellentes performances optiques, une finition précise et une longue durée de vie. Veuillez respecter les instructions d'utilisation suivantes afin de pouvoir utiliser de manière optimale vos produit et pour que celles-ci vous accompagnant fidèlement pendant de nombreuses années.

Réglage de la distance pupillaire

Veuillez écarter ou rapprocher les deux tubes porte-oculaire (1), jusqu'à ce que vous n'aperceviez gu'une seule et unique image circulaire en vision binoculaire. Vos jumelles sont alors ajustées exactement sur votre écart oculaire.

Réglage de la nettete

Les emmetropes distinguent parfaitement des objets très éloignés, lorsque la molette centrale (2) et la bague de correction dioptrique (3) sont régliées sur la valeur 0. L'observation de plans rapprochés exige de modifier la mise au point, en jouant sur la molette qui est aisée et rapide à manier.

La molette centrale permet aussi de compenser des valeurs de myopie ou d'hypermetropie égales sur chaque œil. Si, par contre, l'acuité visuelle diverge trop d'un œil à l'autre et si l'utilisateur neporte pas de lunettes de correction, le réglage de netteté suivant s'impose :

1. Regarder dans les jumelles avec les deux yeux, obturer le tube portecoulaire droit de la main et actionner la molette centrale (2) de + vers -, jusqu'à ce que l'eel gauche peroive une image nette.
2. Couvrir maintainant le tube porte-oculaire gauche, puis tourner la bague de correction dioptrique pourmettre au point I'oeil droit sur le même objetcible, sans toucher a la molette centrale. La position de réglage ou l'imagestperque avec netteté est cette ou les muscles oculaires sont parfaitement relaxés.

Il est ainsi possible de compenser les différences de refraction entre les deux yeux et de garantir une vision binoculaire claire et nette.

Si l'utilisateur conserve ses lunettes pour observer avec les jumelles 20 × 60 S'il n'a pas à tener compte de son amétropie, étant donné que ses verres corrigent déjà les déficiencies, y compris l'astigmatisme, de chaque œil. La molette centrale lui sert à ajuster ses jumelles sur diverses distances d'observation.

Alors que les porteurs de lunettes rabattent les bonnettes rétractables en caoutchouc par dessus le bord supérieur des montures d'oculaire, comme représenté sur l'oculaire B, les emmetropes utilisent leurs jumelles, en laissant les bonnettes relevées comme illustré sur l'oculaire A. Deux manipulations suffisent donc au changement de procedure.

Optimisation de l'observation par stabilisation de l'image

Vous pouvez stabiliser le système optique de vos jumelles 20 × 60 S, en appuyant sur la touche (4) qui évite dans une très large mesure le flou produit par les tremblements de la main. Un pied photographique est recommendé en cas d'observations prolongées a partir du même endroit. Plaquez les bonnettes contre vos sourcils ou bien contre les zones de vision de loin de vos verres, si vous portez des lunettes, puis faites la mise au point sur le motif à observer à l'aide de la molette centrale.

Nettoyage et entretien

Des jumelles Carl Zeiss ne nécessitateaucun soin particulier. Ne pas essuyer les grosses particules de saleté (des grains de sable, par exemple) déposées sur les lentilles, mais les épousseter à l'aide d'un pinceau fin ou les chasser en soufflant dessus.

Les empreintes laissées par les doigs peuvent finir par ALTERER les surfaces des lentilles au bout d'un certain temps. Le moyen le plus simple de les enlever consiste à les embuer par un souffle d'air expirepuis à les frottier avec un chiffon ou un papier de nettoyage optique propre.

Pour prévenir la formation de moisissures qui est susceptible de se produit dans les pays tropicaux notamment, il convient de garder la lunette de visée toujours au sec et de veiller à une bonne aération des surfaces de lentilles extérieures.

Attention particulièrement :

Il vous est fortement conseillé de ne transporter, si possible, vos jumelles 20x60 S que dans la mallette fournie à cet effet, où dans la sacoche disponible en tant qu'accessoire, où elles sont ainsi parfaitement à l'abri. Il importe alors de vérifier que la touche de stabilisation n'est pas pressée malencontreusement par quelques objet posé contre les jumelles.

Veuillez conserve l'emballage d'origine que nous vous recommendons de réutiliser pour transporter vos jumelles durant de longs trajets.

Attention

• Veiller à ne pas tournerrapidement vosjumellesautourde l'axe optique, souspeine d'en perturber le fonctionnement. Eviter de les soumettre à de fortes secousses ou à des mouvements brusques,notamment lorsque la touche (4) est enfoncée. Le système de stabilisation risque, sinon, de subir des déteriorations qui ne sont pas couvertes par la garantie.
• Ne jamais regarder le soleil ou des sources de rayonnement laser avec vos jumelles, sous peine d'encourir de graves atteintes oculaires.

Caracteristiques techniques	20x60 S
Grossissement	20x
Diamètre de l'objectif (mm) 60
Champ de vision à 1000m (m) Ww 52
Pupille de sortie (mm) 3
Distance d'observation minimale (m) 14
Plage de réglage dioptrique ≥ +/- 7 dpt
Ecartement des oculaires de/à (mm) 57 – 73
Hauteur avec bonnettes à bord retournées (mm) 265
Largeur maximale (mm) 161
Poids (g) 1.660
Etanche aux projections d'eau ●

Sous réserve de modifications techniques de l'appareil et des éléments constitutifs de l'équipement livre.
