20x60 S - Binocoli ZEISS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Binocolo
Marca	Zeiss
Modello	20x60 S
Ingrandimento	20x
Diametro dell'obiettivo	60 mm
Campo visivo a 1000 m	52 m
Pupilla d'uscita	3 mm
Distanza minima di messa a fuoco	14 m
Gamma di regolazione diottrica	≥ +/- 7 dpt
Distanza interpupillare	57 - 73 mm
Altezza (con oculari ribaltati)	265 mm
Larghezza massima	161 mm
Peso	1 660 g
Resistenza agli spruzzi d'acqua	Sì
Stabilizzazione dell'immagine	Sì, tramite pulsante dedicato
Regolazione della distanza pupillare	Mediante allontanamento dei tubi portaoculari
Messa a fuoco	Ghiera centrale e correzione diottrica
Oculari retrattili per portatori di occhiali	Sì
Manutenzione delle lenti	Soffiare o spazzolare via la polvere, pulire con un panno ottico
Precauzioni d'uso	Non guardare il sole, evitare urti, trasportare nella valigetta in dotazione

Domande frequenti - 20x60 S ZEISS

Come regolare la distanza pupillare sul binocolo Zeiss 20x60 S?

Allontanate o avvicinate i due tubi portaoculari fino a ottenere un'unica immagine circolare nitida. La distanza è così adattata alla vostra distanza interpupillare.

Come effettuare la messa a fuoco con questo binocolo?

Utilizzate la ghiera centrale per la messa a fuoco generale. Se i vostri occhi hanno correzioni diverse, utilizzate l'anello di correzione diottrica dopo aver regolato la ghiera centrale sull'occhio sinistro.

Posso usare il binocolo con i miei occhiali?

Sì, ribaltate gli oculari retrattili in gomma per posizionare gli oculari vicino ai vostri occhiali. La correzione dei vostri occhiali si applica automaticamente.

Come attivare la stabilizzazione dell'immagine?

Premete il pulsante di stabilizzazione (4) per ridurre la sfocatura dovuta a tremori. Per osservazioni prolungate, utilizzate un treppiede fotografico.

Come pulire le lenti del binocolo?

Non strofinate le impurità grossolane. Soffiate o spazzolate delicatamente con un pennello fine. Per le impronte digitali, appannate la lente e poi asciugate con un panno ottico pulito.

Come riporre il binocolo in caso di non utilizzo prolungato?

Riponetelo nella valigetta in dotazione o in una borsa adatta. Assicuratevi che il pulsante di stabilizzazione non sia premuto. Conservate l'imballo originale per i viaggi lunghi.

Perché non bisogna guardare il sole con il binocolo?

Guardare il sole o fonti laser può causare gravi lesioni oculari irreversibili. Non puntate mai il binocolo verso il sole.

Cosa fare se l'immagine non è nitida nonostante la regolazione?

Verificate prima la regolazione diottrica (anello di correzione). Se il problema persiste, pulite le lenti e assicuratevi che gli oculari siano posizionati correttamente.

Il binocolo è impermeabile?

È resistente agli spruzzi d'acqua, ma non è progettato per essere immerso. Proteggetelo dalla pioggia battente.

Qual è il peso del binocolo Zeiss 20x60 S?

Il binocolo pesa 1 660 g, che è relativamente pesante. Prevedete un supporto stabile per le osservazioni prolungate.

MANUALE UTENTE 20x60 S ZEISS

Istruzioni d'impiego

Mode de empleo

Bruksanvisning

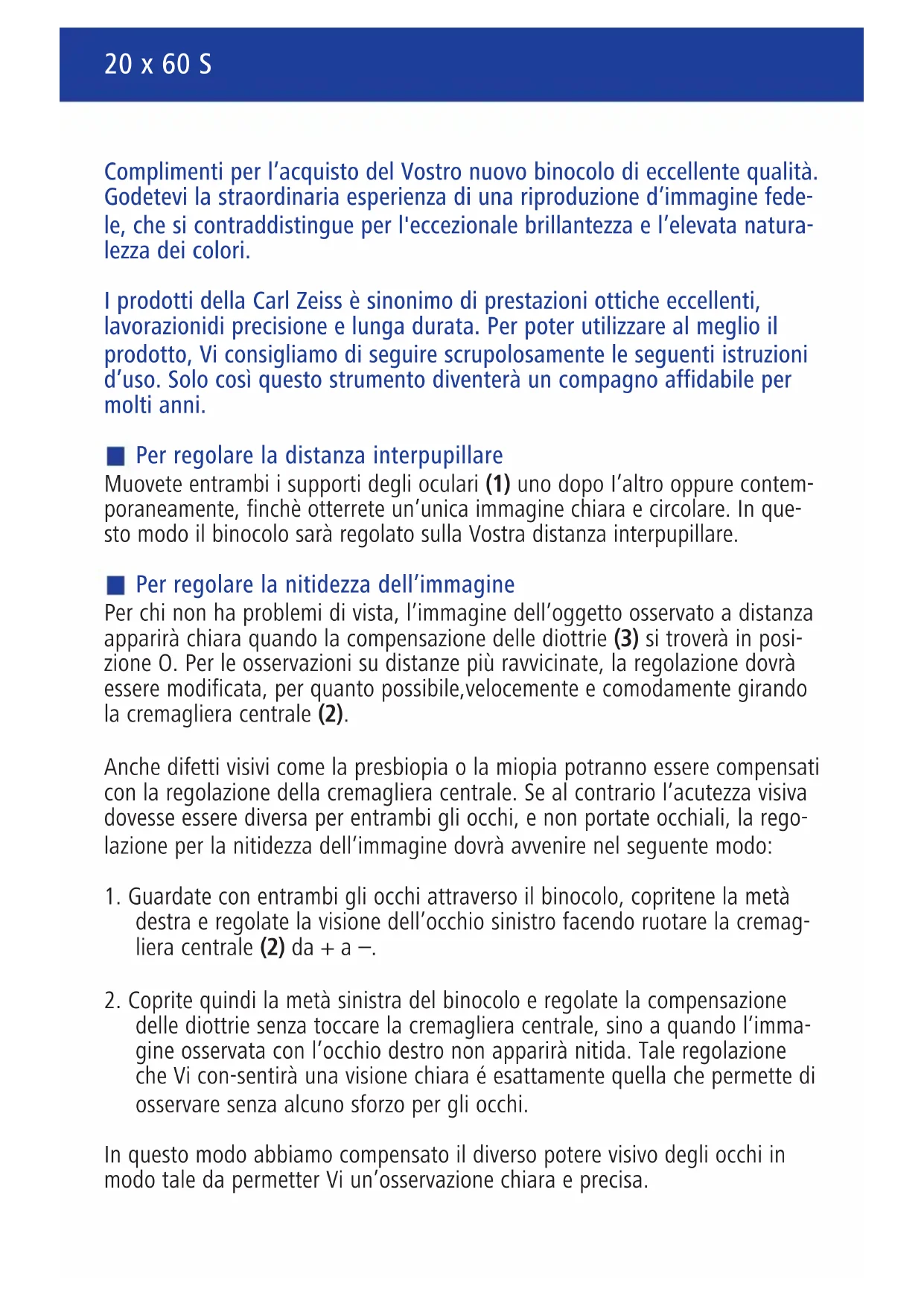

Complimenti per l'acquisto del Vostro nuovo binocolo di excellente qualità. Godetevi la straordinaria esperienza di una riproduzione d'immagine fedele, che si contraddistinguish per l'eccezionale brillantezza e l'élevata naturalezza dei colori.

I prodotti della Carl Zeiss è sinonimo di prestazioni ottiche eccellenti, lavorazionidi precisione e lunga durata. Per poter utilizzato al meglio il prodotto, Vi consigliamo di seguire scrupolosamente le seguenti istruzioni d'uso. Soloosi Questo strumento diventerà un compagno affidavitabile per molti anni.

Per regolare la distance interpupillare

Muovete entrambi i supporti degli oculari (1) uno dopo l'altro oppure contemporaneamente, finché otterrete un'unica immagine chiara e circolare. In quello modo il binocolo sare regolato sulla Vostra distanza interpupillare.

Per regolare la nitidezza dell'immagine

Per chi non ha problemi di vista, l'imagine dell'oggetto osservato a distanza apparirà chiara quando la compensazione delle diottrie (3) si troverà in posizione O. Per le osservazioni su distance più ravicinate, la regolazione dovrá essere modificata, per quanto possibile, velocemente e comodamente girando la cremagliera centrale (2).

Anche difetti visivi come la presbiopia o la miopia potranno essere compensati con la regolazione della cremagliaera centrale. Se al contrario l'acutezza visiva dovesse essere diversa per entrambi gli occhi, e non portate occhiali, la regolazione per la nitidezza dell'imagine dovrà avvenire nel seguente modo:

1. Guardate con entrambi gli occhiattraverso il binocolo, copritene la meta destra e regolate la visione dell'occhio sinistro facendo ruotare la cremagliera centrale (2) da ^+ a-.
2. Coprite quando la metà sinistra del binocolo e regolate la compensazione delle diottrie perché toccare la cremagliaera centrale, sino a quando l'immagine osservata con l'occhio destro non apparirà nitida. Tale regolazione che Vi con-sentirà una visione chiara è esattamente quella che permette di osservare perché alcuno sforzo per gli occhi.

In quello modo abbiamo compensato il diverso potere visivo degli occhi in modo tale da permetter Vi un'osservazione chiara e precise.

Nel binocolo 20x60 S non è necessario effettuare la compensazione per difetti visivi se si indossano degli occhiali correttivi che già a loro volta correggono la differenza di rifrazione degli occhi e l'astigmatismo. In quello caso la regolazione del binocolo per l'osservazione su distance diverse, avverrà solo con la cremagliera centrale.

I portatori d'occhiali rimboccheranno il bordo della morbida conchiglia oculare in gomma come molto alla figura al punto B. Se"Ince l'osservazione è effettuata alla occhiali, la conchiglia oculare rimarra destesa come al punto A; Questa procedura si effettua in un batter d'occhio.

Per un osservazione corretta con l'utilizzo dello stabilizzatore

Schiacciando il tasto (4) ilsystema dei Vostro binocolo 20 × 60 S verrà stabilizzato ed il «tremolio» si interromperà immediatamente. Per un'osservazione prolongata o in caso di apostamento, sarebbe bene utilizzare un cavalletto per macchina fotografica. Appoggiate saldamente le conchiglie oculari alle sopracciglia oppure alla parte per lontano dei Vostri occhiali e procedete alla regolazione dell'imagine sull'oggetto osservato sino a quando non risulterà nitida.

Pulizia e manutenzione

Un binocolo Carl Zeiss non richiede cure particolari. Soffiare via oppure eliminare con un pennello eventuali particelle grossolane di sporco presenti sulle lenti, come ad esempio granelli di sabbia.

Con il tempo le impronté possono corrodere la superficie delle lenti. Il modo più semplice di pulire la superficie delle lenti consiste nel soffiare via lo sporco e poi strofinare con una velina pulita.

Per prevenire eventuali formazioni di funghi sull'ottica possibili soprattutto ai tropici, si raccomanda una conservazione in ambiente asciutto ed una Buona ventilazione delle superfici esterne delle lenti.

Norme da osservare:

Cercate, per quanto sia possibile, di riporre sempre il Vostro binocolo 20x60 S durante il trasporto nella sua apposita valigetta o borsa, fornita come accessario che assicurano la massima protezione. Soprattutto, accertarsi che durante il trasporto il tasto della stabilizzazione non venga tenuto premuto, eventualmente da altri oggetti posti sopra il binocolo.

Vi consigliamo di conservare l'imballagio originale; è raccomandabile su utilizzato quando il binocolo 20x60 S viene trasportato per distance più grandi.

■ Attenzione

• I giri rapidi dello strumento intorno all'asse ottico possono disturbare leggermente il funzionamento dei binocolo. Evitare forti vibrazioni e movimenti bruschi nelle si tiene premuto il tasto (4), dato che possono provocare danni alsystema di stabilizzazione che perverso la nostra garanzia non assicura.
• Non effettuare per nessun motivo osservazioni dirette verso il sole od in corrispondenza a fonti di luce laser; potrebbero arrecare gravi danni ai Vostri occhi!

Dati tecnici	20x60 S
Ingrandimento	20x
Diametro obiettivo (mm) 60
Campo visivo su 1000m (m) Ww 52
Pupilla uscita (mm) 3
Primo piano minimo (m) 14
Range regolazione diottrie ≥ +/- 7 dpt
Luce occhi da/fino a (mm) 57 – 73
Altezza con oculare capovolto (mm) 265
Larghezza (mm) 161
Peso (g) 1.660
Resistenteagli spruzzi d'acqua ●

Con riserva di eventuali modifiche all'esecuzione e fornitura necessarie per l'ulteriore sviluppo technique del prodotto.
