HASZNÁLATI ÚTMUTATÓ 4132720 EINHELL

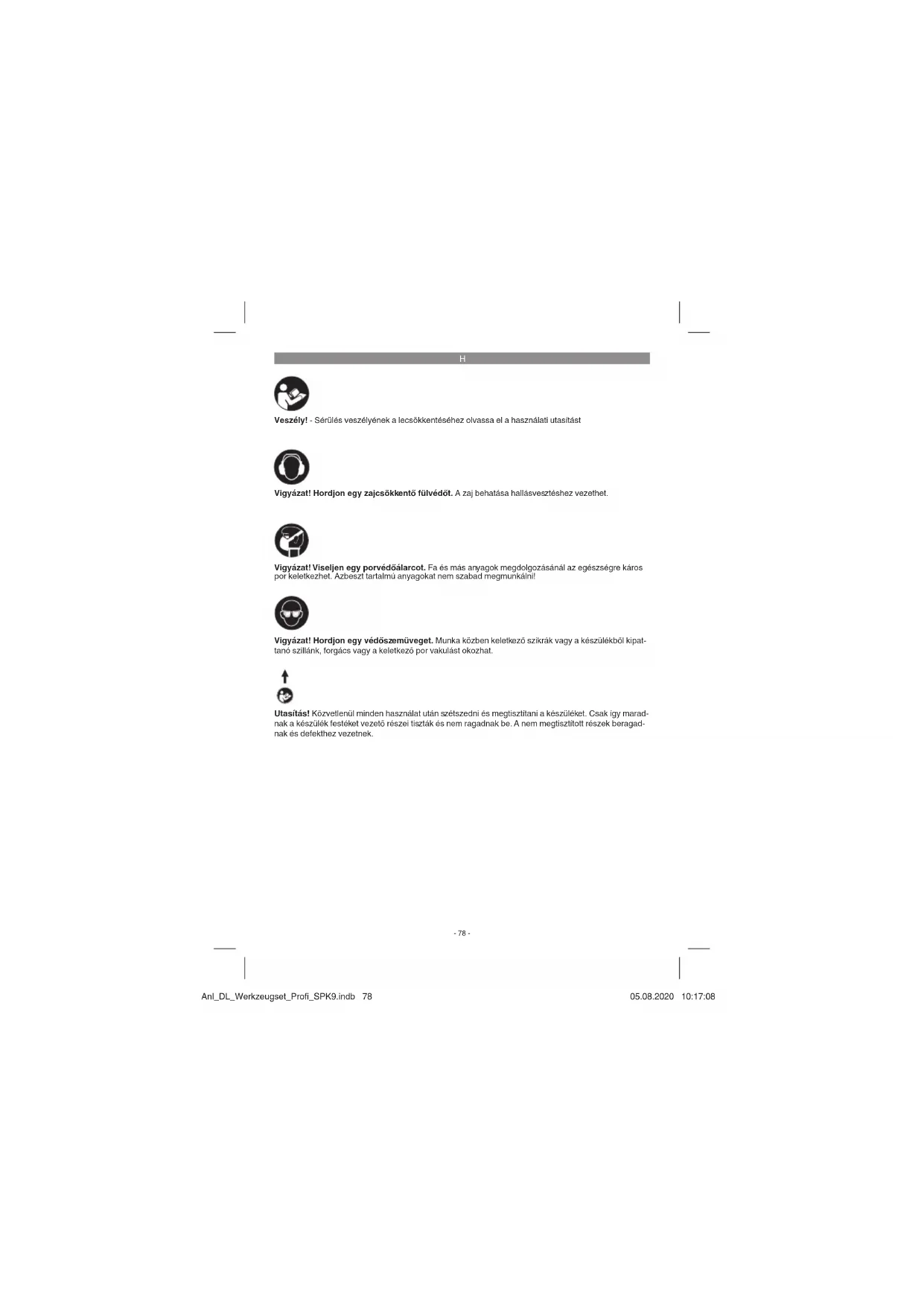

Veszély! - Sérülés veszélyének a lecsökkentéséhez olvassa el a használati utasítást Vigyázat! Hordjon egy zajcsökkentő fülvédőt. A zaj behatása hallásvesztéshez vezethet. Vigyázat! Hordjon egy védőszemüveget. Munka közben keletkező szikrák vagy a készülékből kipat- tanó szillánk, forgács vagy a keletkező por vakulást okozhat. Vigyázat! Viseljen egy porvédőálarcot. Fa és más anyagok megdolgozásánál az egészségre káros por keletkezhet. Azbeszt tartalmú anyagokat nem szabad megmunkálni! Utasítás! Közvetlenül minden használat után szétszedni és megtisztítani a készüléket. Csak így marad- nak a készülék festéket vezető részei tiszták és nem ragadnak be. A nem megtisztított részek beragad- nak és defekthez vezetnek. Anl_DL_Werkzeugset_Profi_SPK9.indb 78Anl_DL_Werkzeugset_Profi_SPK9.indb 78 05.08.2020 10:17:0805.08.2020 10:17:08H

Veszély! A készülékek használatánál, a sérülések és a károk megakadályozásának az érdekébe be kell tartani egy pár biztonsági intézkedést. Ezért ezt a használati utasítást / biztonsági utasításokat gondosan átolvasni. Őrizze ezeket jól meg, azért hogy mindenkor a rendelkezésére álljanak az információk. Ha más személyeknek adná át a készüléket, akkor kérjük kézbesítse ki vele együtt ezt a használati utasítást / biztonsági utasításokat is. Nem vállalunk felelőséget olyan balesetekért vagy károkért, amelyek ennek az utasításnak és a biztonsági utasításoknak a fi gyelmen kívül ha- gyásából keletkeznek.

1. Biztonsági utasítások

Veszély! Olvason minden biztonsági utalást és utasí- tást el. A biztonsági utalások és utasítások betartásán belüli mulasztások következménye áramcsapás, tűz és/vagy nehéz sérülések lehet- nek. Őrizze meg a biztonsági utalásokat és utasításokat a jövőre nézve. Figyelmeztetés! Vegye fi gyelembe a gumi gyártójának és a jármű gyártójának az ajánlott guminyomással kapcsolatos közléseit. Figyelmeztetés! Ez a készülék nincs kalibrálva! A feltöltés után egy kalibrált mérési érték érdekébe egy megfelelő mérőkészülékkel, például egy benzinkútnál leellenőrizni a guminyomást.

1.1 Biztonsági utasitások a présléggel és a

kifúv ópsztolyokkal való dolgozáshoz.

Kompresszorok és ezek vezetékei üzemelte- tés esetében magas hőmérsékleteket érnek el. Ezek megérintése égési sérüléseket okoz- nak.

A kompresszor által beszívott gázokat vagy párákat olyan keverékektől mentessen kell tartani, amelyek a kompresszorban tűzhöz vagy robbanáshoz vezethetnének.

A tömlőkapcsolat megeresztésénél a kapc- solórészt kézzel fogni kell, azért hogy ezáltal megakadályozza a tömlő visszacsapódása általi sérüléseket.

A kifúvó pisztollyal történő munka esetén, viseljen védőszemüvegeket. Az idegen testek és a kifújt részek által könnyen sérülések ke- letkezhetnek.

Ne fújjon a kifúvó pisztollyal személyek felé és ne tisztítson vele ruhát a testen.

1.2 Biztonsági utasítások a festékszórásnál

Ne használjon olyan lakkokat és oldószerek- ket fel, amelyeknek a gyulladási pontja 55° C alatt van.

Ne melegítsen fel lakkokat és oldószereket, mivel gyullékonyak.

Ha az egészségre káros folyadékokat dolgoz fel, akkor védelem szempontjából szűrőkészülékek (arcvédők) szükségesek.

Vegye figyelembe az ilyen anyagokat gyártók által megadott, a védőintézkedésekkel kapc- solatos adatokat.

Figyelembe kell venni a feldolgozásra szánt anyagoknak a csomagolásán található ada- tokat és a veszélyes anyagokra vonatkozó rendelet jelzéseit. Adott esetben kiegészítő védőintézkedéseket kell elvégezni, külö- nössen megfelelő védőruhát és maszkokat hordani.

A szórási folyamat alatt úgymint a munkate- remben tilos a dohányzás. A festékek párái is könnyen gyúlékonyak.

Nem szabad tűzhelyeknek, nyílt fényforráso- knak vagy szikrátképző gépeknek a teremben lenniük ill. nem szabad azokat üzemeltetni.

Ne tároljon és ne fogyasszon élemiszereket és italokat abban a teremben ahol dolgozik. A festékek párái károsak.

A teremnek amelyben dolgozik 30 m

-nél nagyobbnak kell lennie, és biztosítani kell a megfelelő szellőzést a festékszórásnál és szárításnál. Ne fecskendezzen a széllel szembe. A gyulladékony és a veszéljes fecs- kendezési szerek fecskendezésénél vegye fi- gyelembe a helyi rendőrségi hivatal előírásait.

A PVC-nyomástömlővel együtt nem ajánlatos a következő médiák fajtáinak, mint pl. teszt- benzín, butylakohol és methylenchlorid feldol- gozzása (lecsökkenti az élettartamot).

Veszély! Ne irányítsa sohasem a festékszóró pisztolyt saját magára, személyekre vagy állatokra.

Vegye figyelembe a festékmaradékok és tisztítószerek szakszerű megsemmisítésére a helyi előírásokat és törvényeket.

A festékmaradékokat le kell adni egy megfelelő gyüjtőhelyen. Ha nem ismerne ilyen gyűjtőhelyet, akkor érdeklődjön utánna a községi közigazgatásnál.

A bőrbe való befecskendezés esetén a sugár által mérgező anyagok juthatnak a testbe. Ke- ressen azonnal fel egy orvost, ha a poralsztó- sugár megsértené vagy áthatolna a bőrén. Anl_DL_Werkzeugset_Profi_SPK9.indb 79Anl_DL_Werkzeugset_Profi_SPK9.indb 79 05.08.2020 10:17:0905.08.2020 10:17:09H

Fenn áll a berétegező anyagok vagy a tisztító anyagok inhalációjának, érintkezésének vagy abszorpciójának a veszélye. Biztosítsa, hogy legyen elegendő mesterséges vagy természetes szellőztetés.

Ügyeljen állandóan arra, hogy ne legyen túllépve a maximális munkanyomás. Őrizze jól meg a biztonsági utasításokat.

2. A készülék leírása és a szállítás

2.1 A készülék leírása (képek 1-től – 6-ig)

2. Sűrített levegős fúvópisztoly

3. Gumiabroncsnyomásmérő

4. Festékszóró pisztoly folyó-pohárral

6. Szívópohár csatlakozással a sűrített levegős

7. Kifúvó pisztoly (sűrített levegős pisztoly +

8. Festékszóró pisztoly szívópohárral (sűrített

levegős pisztoly + szívópohár)

2.2 A szállítás terjedelme

Nyissa ki a csomagolást és vegye ki óvatosan a készüléket a csomagolásból.

Távolítsa el a csomagolási anyagot valamint a csomagolási- / és szállítási biztosítékot (ha létezik).

Ellenőrizze le, hogy teljes a szállítás terjedel- me.

Ellenőrizze le a készüléket és a tartozékrés- zeket szállítási károkra.

Ha lehetséges, akkor őrizze meg a csomago- lást a garanciaidő lejáratának a végéig. Veszély! A készülék és a csomagolási anyag nem gyerekjáték! Nem szabad a gyerekeknek a műanyagtasakokkal, foliákkal és aprórészek- kel játszaniuk! Fennáll a lenyelés és a meg- fulladás veszélye!

Eredeti használati utasítás

3. Rendeltetésszerűi használat

A préslégtömlő a préslégszerszámok légellátására alkalmas. A kifúvó pisztoly tisztításra és kifúvásra alkalmas. Az abroncstöltésmérő a gumiabroncsok feltöltésére alkalmas. A festékszóró pisztoly a festékek és lakkok szórására alkalmas. A gépet csak rendeltetése szerint szabad használni. Ezt túlhaladó bármilyen használat, nem számít rendeltetésszerűnek. Ebből adódó bármilyen kárért vagy bármilyen fajta sérülésért a használó ill. a kezelő felelős és nem a gyártó. Kérjük vegye fi gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy gyári használatra lettek konstruálva. Nem vállalunk szavatosságot, ha a készülék ipari, kézműipari vagy gyári üzemek területén valamint egyenértékű tevékenységek területén van használva.

4. Utasítás az 5-részes

tartozékszethez A következő áttekintésből tudja kivenni a tartozékok helyes használatát.

Préslégtömlő: Egy préslégforrásra való csatlakoztatáshoz.

Kifúvópisztoly (1-es kép) Munkanyomás bar-ban: 3-8 Kifúvó pisztolyként használja a sűrített levegős fúvópisztolyt (2) a fúvókával (5) együtt (lásd az 1- es,6-os képek). Használati terület: Az üreges terek tisztításához/kifúvásához vagy a nehezen hozzáférhető helyek, valamint a szennyezett munkaeszközök tisztításához. A fokozatmentesen kezelhető leszedőkar a préslég pontos adagolását teszi lehetővé.

Gumiabroncstöltésmérő (2-es kép) Munkanyomás bar-ban: 0-8 Használati terület: A gumiabroncstöltésmérő lehetővé teszi a gumiabroncsok egyszerű és pontos feltöltését. A manométer a Anl_DL_Werkzeugset_Profi_SPK9.indb 80Anl_DL_Werkzeugset_Profi_SPK9.indb 80 05.08.2020 10:17:0905.08.2020 10:17:09H

gumiabroncsnyomás ellenőrzésére szolgál. Az integrált leeresztőszeleppel (b) egy túl magas gumiabroncsnyomásnak a leeresztése lehetséges. A feltöltés után egy kalibrált mérőkészülékkel, mint például egy benzínkútnál leellenőrizni a beállított guminyomást.

Festékfecskendező pisztoly folyópohárral (3- as kép) Munkanyomás bar-ban: 3-4 Használati terület: A festékszórópisztoly különösen alkalmas minden kisebb alapozó- és lakkozómunkára. A lég- és a festékmennyiség beállítása, segít Önnek egy kiváló munkaeredményt elérni. A festékszórópisztoly, a szélessugárról kereksugárra történő fokozatmentes beállítással, a legmegfelelőbb úgy nagy felületekre mint sarkokra és szélekre. Egy próbalakkozás által leellenőrizni a beállítást.

Permetezőpisztoly szívópohárral (4-es kép) Munkanyomás bar-ban: 3,5 Festékszóró pisztolyként használja a sűrített levegős fúvópisztolyt (2) a szívópohárral (6) együtt (lásd az 1-es, 5-ös képeket). Használati terület: Alkalmas a hidegtisztító, porlasztóolaj, stb. be- és szétszórására. A fokozatmentesen kezelhető elsütőkar lehetővé teszi a szóróanyag pontos adagolását. Az elfordítható fúvókával (c) be lehet állítani a szórandó folyadék és a légmennyiség közötti viszonyt. Tipp: A munkakezdet előtt egy újságpapíron egy rövid tesztet kellene elvégezni, azért hogy meg lehesen találni az optimális munkanyomást.

5. Beüzemeltetés előtt

Csatlakoztatás: Tolja a préslégtömlő menetes csatlakozóját a gy- orskuplungba, a hüvely automatikusan előreugrik. Leválasztani: Húzza hátra a hüvelyt és távolítsa el a tömlőt. Figyelmeztetés! A tömlőkuplung kioldásánál a tömlő kuplungrészét kézzel feszesen kell tartani, azért hogy elkerülje a visszacsapódó tömlő általi sérüléseket. A préslégtömlő úgyszintén egy gyorskuplunggal van felszerelve, amellyel a fent leírottak szerint rá lehet csatlakoztatni a tartozékot.

6. Tisztítás, karbantartás és

pótalkatrészmegrendelés Figyelmeztetés! Tisztítás előtt levállasztani a préslégszerszámot a préslégforrásról. Utasítás! Ne tegye a szerszámot komplett egy oldószerbe.

A fúvókát váratlan blokkolásnál vagy szenny- ezett festékszórási képnél is megtisztítani.

Ajánljuk, hogy a készüléket minden használat után azonnal kitisztítsa.

A tartozékot a használat után egy megfelelő szerrel megtisztítani (figyelembe venni a meg- munkálandó anyagokra való utasításokat).

A készülék belsejében nem található további karbantartandó rész.

6.3 A pótalkatrész megrendelése:

Pótalkatrész megrendésénél a következő adato- kat kellene megadni:

A készülék cikk-számát

A készülék ident- számát

A szükséges pótalkatrész pótalkatrész számát Aktuális árak és inforációk a www.Einhell-Service. com alatt találhatóak.

újrahasznosítás A szállítási károk megakadályozásához a készülék egy csomagolásban található. Ez a csomagolás nyersanyag és ezáltal ismét felhasználható vagy pedig visszavezethető a nyersanyagi körforgáshoz. A készülék és annak a tartozékai különböző anyagokból állnak, mint például fémből és műanyagokból. Defektes készülékek nem tartoznak a házi hulladékok közé. Szakszerű megsemmisítéshez le kellene adni a Anl_DL_Werkzeugset_Profi_SPK9.indb 81Anl_DL_Werkzeugset_Profi_SPK9.indb 81 05.08.2020 10:17:0905.08.2020 10:17:09H

készüléket egy megfelelő gyűjtőhelyen. Ha nem ismer gyűjtőhelyeket, akkor érdeklődjön ütánna a községi önkormányzatnál.

A készüléket és a készülék tartozékait egy sötét, száraz és fagymentes valamint gyerekek számára nem hozzáférhető helyen tárolni. Az optimális tárolási hőmérséklet 5 és 30 °C között van. Az elektromos szerszámot az eredeti csomagolásban őrizni. A termékek dokumentációjának és a kisérőpapírjainak az utánnyomtatása vagy egyé- bb sokszorosítása, kivonatosan is csak az Einhell Germany AG kihangsúlyozott beleegyezésével engedélyezett. Technikai változtatások jogát fenntartva Anl_DL_Werkzeugset_Profi_SPK9.indb 82Anl_DL_Werkzeugset_Profi_SPK9.indb 82 05.08.2020 10:17:0905.08.2020 10:17:09H

Garanciaokmány Tisztelt Vevő, termékeink szigorú minőségi ellenőrzés alá vannak vetve. Ha ez a készülék mégis egyszer nem működne kifogástalanul, akkor azt nagyon sajnáljuk és kérjük Önt forduljon a szervízszolgáltatásunkhoz amely ebben a garanciakártyában megadott cím alatt található. Szívesen állunk a rendelkezésére telefo- non is, az alul megadott szervízszám alatt. A garanciaigény érvényesítésével kapcsolatban a következő érvényes:

1. Ezek a garanciafeltételek csak kizárólagosan a fogyasztóknak szólnak, ez annyit jelent hogy ter-

mészetes személyeknek, akik nem szánják ezt a terméket sem üzemszerű sem egyébb önálló tevékenységeik körén belül használni. Ezek a garanciafeltételek szabályozzák a kiegészítő garan- ciateljesítményeket, amelyeket a lent megnevezett gyártó a vásárlóknak az új készülékeire igér a törvényileg előírt garanciaszolgálathoz kiegészítően. A jogi szavatossági igényei, nincsennek ez a garnacia által érintve. A garanciateljesítményünk az Ön számára díjmentes.

2. A garanciateljesítmény csak kizárólagosan az Ön által, a lent megnevezet gyártótol megvásárolt új

készüléken felmerülő olyan hibákra terjed ki, amelyek bebizonyíthatóan egy anyaghibán vagy egy gyári hibán alapszanak és korlátolva van választásunk szerint, vagy ezeknek a hibáknak az elhárí- tására vagy a készülék kicserélésére. Kérjük vegye fi gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy szakmai használatra lettek konstruálva. Ezért a garanciaszerződés nem jön létre, ha a készülék a garancia ideje alatt kisipari, kézműipari vagy ipari üzemek területén lett használva vagy ha, egyenértékű igénybevételnek lett kitéve.

3. A szavatosságunk alol ki vannak véve:

- olyan károk a készüléken, amelyek az összeszerelési utasítás fi gyelmen kívül hagyása vagy ame- lyek a nem szakszerű felszerelés, a használati utasítás fi gyelmen kívül hagyása (mint például egy rossz hálózati feszültségre vagy áramfajtára való rákapcsolás), vagy a karbantartási és biztonsági határozatok fi gyelmen kívül hagyása vagy a készüléknek egy nem normális környezeti feltételeknek történő kitétele vagy egy hiányos ápolás és karbantartás által keletkeztek. - károk a készüléken, amelyek egy rossz bánásmód vagy nem szakszerű használatok (mint például a készülék túlterhelése vagy nem engedélyezett betétszerszámok vagy tartozékok használata), idegen testeknek a készülékbe levő behatolása (mint például homok, kövek és por, szállítási károk), erőszak kifejtése vagy idegenkezűség (mint például leesés általi károk) által jöttek létre. - károk a készüléken vagy a készülék részein, amelyek a használatnak megfelelő, szokásos vagy egyébb természetes elkopásra vezethetőek vissza.

4. A garancia időtartama 24 hónap és a készülék vásárlasi napjával kezdődik. Garanciaigényeket a

garancia idő lejárata előtt kell, két héten belül, a defekt felismerése után érvényesíteni. Ki van zárva a garanciaigények érvényesítése a garanciaidő letelte után. A készülék javítása vagy kicserélése nem hosszabbítja meg a szavatosság idejét, se nem indul ez a teljesítmény által egy új garanciaidő a készülékre vagy az esetleg beépített pótalkatrészekre. Ez egy helyszíni szervíz esetében is érvé- nyes.

5. A garanciajogának az érvénysítéséhez kérjük jelentse be a defektes készüléket a következő cím

alatt: www.Einhell-Service.com. Kérjük tartsa készenlétben az új készülék ön általi vásárlásának a bizonylatát vagy más igazolásait. Olyan készülékeket, amelyek megfelelő igazolás vagy típustábla nélkül kerülnek beküldésre, azok hiányzó hozzárendelési lehetőség miatt ki vannak zárva a garnci- ateljesítmény alol. Ha a készülék defektjére kiterjed a garnciateljesítményünk, akkor azonnal vissza- kap egy megjavított vagy egy új készüléket. Magától érthetődő, hogy a költségek megtérítése ellenében szívesen megjavítsuk azokat a készüléken levő defekteket, amelyek nem esnek a garancia terjedelme alá vagy amelyeket már nem érinti a garan- cia. Ehhez kérjük a készüléket a szervízcímünkre beküldeni. Ennek a használati utasításnak a szervíz-információja szerint utalunk ennek a garanciának a gyorsan kopó részekkel, használati részekkel és hiányzó részekkel kapcsolatban fennálló fenntartásáira. Anl_DL_Werkzeugset_Profi_SPK9.indb 83Anl_DL_Werkzeugset_Profi_SPK9.indb 83 05.08.2020 10:17:1005.08.2020 10:17:10RO
