GEBRUIKSAANWIJZING 4132720 EINHELL

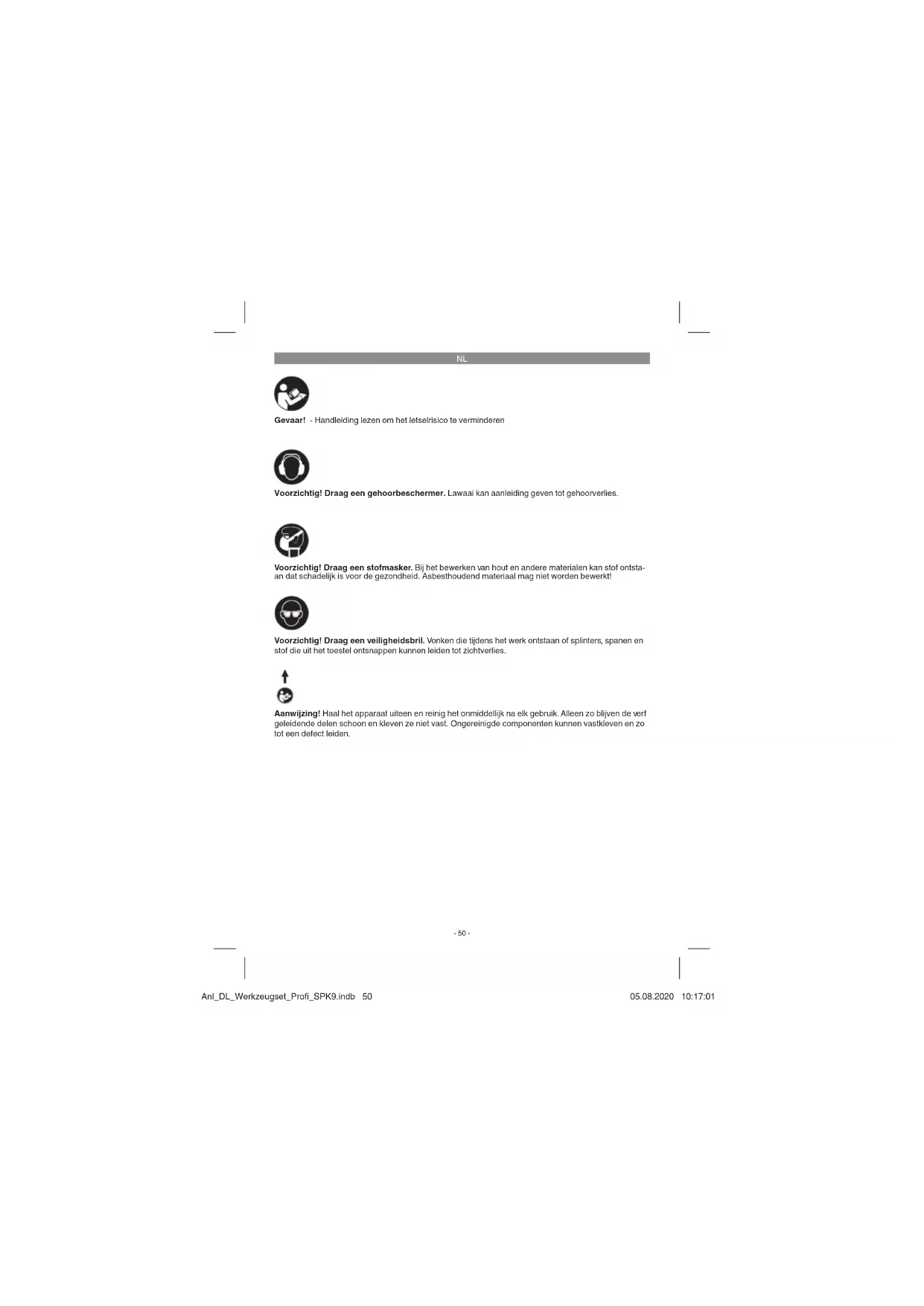

Gevaar! - Handleiding lezen om het letselrisico te verminderen Voorzichtig! Draag een gehoorbeschermer. Lawaai kan aanleiding geven tot gehoorverlies. Voorzichtig! Draag een veiligheidsbril. Vonken die tijdens het werk ontstaan of splinters, spanen en stof die uit het toestel ontsnappen kunnen leiden tot zichtverlies. Voorzichtig! Draag een stofmasker. Bij het bewerken van hout en andere materialen kan stof ontsta- an dat schadelijk is voor de gezondheid. Asbesthoudend materiaal mag niet worden bewerkt! Aanwijzing! Haal het apparaat uiteen en reinig het onmiddellijk na elk gebruik. Alleen zo blijven de verf geleidende delen schoon en kleven ze niet vast. Ongereinigde componenten kunnen vastkleven en zo tot een defect leiden. Anl_DL_Werkzeugset_Profi_SPK9.indb 50Anl_DL_Werkzeugset_Profi_SPK9.indb 50 05.08.2020 10:17:0105.08.2020 10:17:01NL

Gevaar! Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de in- formatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, gelieve dan deze handleiding / veiligheidsins- tructies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de vei- ligheidsinstructies.

1. Veiligheidsaanwijzingen

Gevaar! Lees alle veiligheidsinstructies en aanwijzin- gen. Nalatigheden bij de inachtneming van de veiligheidsinstructies en aanwijzingen kunnen elektrische schok, brand en/of zware letsels tot gevolg hebben. Bewaar alle veiligheidsinstruc- ties en aanwijzingen voor de toekomst. Waarschuwing! Houd rekening met de opgaven van de fabrikant van de banden en van het voertuig over de aanbevolen bandenspanning. Waarschuwing! Dit apparaat is niet geijkt! Controleer voor een geijkte meetwaarde na het vullen de bandenspanning met een geschikt meetinstrument, bijvoorbeeld bij een tankstation.

1.1 Veiligheidsvoorschriften voor het werken

met perslucht en uitblaaspistolen

Compressor en leidingen bereiken tijdens het bedrijf hoge temperaturen. Aanrakingen leve- ren verbrandingen op.

De gassen of dampen aangezogen door de compressor dienen vrij van bijmengsels te worden gehouden die in de compressor brand of ontploffingen kunnen veroorzaken.

Bij het losdraaien van de slangkoppeling moet het koppelingsgedeelte van de slang met de hand worden vastgehouden teneinde verwondingen door de terugsspringende slang te vermijden.

Bij het werken met de uitblaaspistool veilig- heidsbril dragen. Door vreemde lichamen en weggeblazen deeltjes kunnen gemakkelijk verwondingen worden veroorzaakt.

Met de uitblaaspistool geen personen aan- blazen of kleren aan het lichaam schoonma- ken.

1.2 Veiligheidsvoorschriften voor het

Geen lakken of oplosmiddelen met een vlam- punt van minder den 55° C verwerken.

Lakken en oplosmiddelen niet verwarmen omdat ze licht ontvlambaar zijn.

Indien vloeistoffen worden verwerkt die schadelijk zijn voor de gezondheid, zijn filtertoestellen (gezichts-masker) vereist. Volg eveneens de aanwijzingen van de fabrikant van dergelijke stoffen op wat betreft veiligheidsmaatregelen.

Tijdens het spuiten alsook in de werkruimte mag niet worden gerookt. Ook verfdampen zijn brandbaar.

Stookplaatsen, open licht of vonkenslaande machines mogen niet voorhanden of in wer- king zijn.

Spijs en drank niet in de werkruimte bewaren of consumeren. Verfdampen zijn schadelijk.

De op de verzamelverpakkingen van de ver- werkte materialen aangegeven informatie en aanduidingen van de verordening omtrent gevaarlijke stoffen dienen in acht te worden genomen.

Indien nodig dienen bijkomende veiligheids- maatregelen te worden genomen, in het bijzonder dienen gepaste kledij en maskers te worden gedragen.

De werkruimte moet groter zijn dan 30 m

bij het spuiten en drogen moet een voldoen- de luchtverversing gewaarborgd zijn. Niet tegen de wind spuiten. Principieel dienen bij het spuiten van brandbare of gevaarlijke spuitgoederen de bepalingen van de locale politieautoriteiten te worden opgevolgd.

In verbinding met de PVC-drukslang geen medium zoals white spirit, butylalcohol en methyleenchloride verwerken (verminderde levensduur).

Gevaar! Het verfsproeipistool nooit richten op zichzelf, personen of dieren.

Neem voor de deskundige verwerking van verfresten en reinigingsmiddelen de plaatseli- jke voorschriften en wetgeving in acht.

Verfresten moeten worden ingeleverd bij een inzamelpunt. Indien u geen inzamelpunt kent, gelieve dan bij de gemeente te informeren.

Bij een injectie in de huid door de straal kun- nen giftige stoffen in het lichaam belanden. Raadpleeg onmiddellijk een arts, wanneer de sproeistraal de huid verwondt of doordringt.

Er bestaat gevaar door inhalering van, con- tact met of absorptie van coating materiaal of reinigingsvloeistoffen. Zorg voor een adequa- Anl_DL_Werkzeugset_Profi_SPK9.indb 51Anl_DL_Werkzeugset_Profi_SPK9.indb 51 05.08.2020 10:17:0105.08.2020 10:17:01NL

te technische of natuurlijke ventilatie.

Let er altijd op dat de maximale werkdruk niet wordt overschreden. Bewaar de veiligheidsvoorschriften goed.

2. Beschrijving van het gereedschap

2.1 Beschrijving van het gereedschap

4. Verfspuitpistool met vloeibeker

6. Zuigbeker met aansluiting voor

7. Uitblaaspistool (persluchtpistool + straalpijp)

8. Verfspuitpistool met zuigbeker

(persluchtpistool + zuigbeker)

Open de verpakking en neem het toestel voorzichtig uit de verpakking.

Verwijder het verpakkingsmateriaal alsmede verpakkings-/transportbeveiligingen (indien aanwezig).

Controleer het toestel en de accessoires op transportschade.

Bewaar de verpakking indien mogelijk tot het verloop van de garantieperiode. Gevaar! Het toestel en het verpakkingsmateriaal zijn geen speelgoed voor kinderen! Kinderen mo- gen niet met plastic zakken, folies en kleine stukken spelen! Er bestaat inslik- en verstik- kingsgevaar!

De persluchtslang is geschikt om pneumatisch gereedschap van perslucht te voorzien. Het uitblaaspistool is geschikt voor het reinigen en uitblazen. De bandenvulmeter is geschikt voor het vullen van banden. Het verfspuitpistool is geschikt om verf en lak te spuiten. Wij wijzen erop dat onze gereedschappen overeenkomstig hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij geven geen garantie indien het gereedschap in ambachtelijke of industriële bedrijven alsmede bij gelijk te stellen activiteiten wordt gebruikt. Wij wijzen erop dat onze gereedschappen overeenkomstig hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij geven geen garantie indien het gereedschap in ambachtelijke of industriële bedrijven alsmede bij gelijk te stellen activiteiten wordt gebruikt.

4. Handleiding voor 5-delige

toebehorenset Het volgende overzicht dient om u wegwijs te maken in het juiste gebruik van de toebehoren.

Persluchtslang voor het aansluiten op een persluchtbron

Uitblaaspistool (fig. 1) Werkdruk in bar 3-8 Gebruik het persluchtpistool (2) samen met de straalpijp (5) als uitblaaspistool (zie fi g. 1, 6). Toepassingsgebied: Voor het reinigen / uitblazen van holle ruimtes of moeilijk bereikbare plaatsen alsmede voor het reinigen van vervuild werkgereedschap. De traploos bedienbare trekker maakt een nauwkeurige dosering van de perslucht mogelijk.

Bandenvulmeter (fig. 2) Werkdruk in bar 0-8 Toepassingsgebied: De bandenvulmeter maakt het gemakkelijk en nauwkeurig vullen van banden mogelijk. De manometer dient ter controle van de bandenspanning. Met het geïntegreerde afl aatventiel (b) is het mogelijk een te hoge bandenspanning te verlagen. Anl_DL_Werkzeugset_Profi_SPK9.indb 52Anl_DL_Werkzeugset_Profi_SPK9.indb 52 05.08.2020 10:17:0205.08.2020 10:17:02NL

Controleer na het vullen de ingestelde bandenspanning m.b.v. een geijkt meettoestel, b.v. bij een pompstation.

Verfspuitpistool met vloeibeker (fig. 3) Werkdruk in bar 3-4 Toepassingsgebied: Het verfspuitpistool is uitstekend geschikt voor het aanbrengen van kleinere grond- en laklagen. De regeling van de hoeveelheid lucht en verf helpt u een uitstekend werkresultaat te behalen. Het verfspuitpistool met progressieve verandering van brede straal naar ronde straal is meest geschikt voor grote vlakken alsmede voor hoeken en randen.

Spuitpistool met zuigbeker (fig. 4) Werkdruk in bar 3,5 Gebruik het persluchtpistool (2) samen met de zuigbeker (6) als verfspuitpistool met zuigbeker (zie fi g. 1, 5). Toepassingsgebied: Geschikt voor het insprayen en vernevelen van koudreiniger, spuitolie enz. De traploos bedienbare trekker maakt een nauwkeurige dosering van het spraymateriaal mogelijk. Met het draaibare mondstuk (c) kan u de verhou- ding van de te spuiten vloeistof tot de hoeveel- heid lucht instellen. Hint: Voor werkbegin is het aan te raden een korte test op krantenpapier uit te voeren tenein- de de optimale werkdruk te vinden.

5. Vóór inbedrijfstelling

Aansluiten: Schuif de nippel van uw persluchtslang de snel- koppeling in, de huls gaat vanzelf naar voren springen. Loskoppelen: Trek de huls terug en verwijder de slang. Waarschuwing! Bij het losnemen van de slangkoppeling dient u het koppelingsstuk van de slang met de hand vast te houden om verwondingen door de terugspringende slang te voorkomen. De persluchtslang is eveneens voorzien van een snelkoppeling waarmee de accessoires kunnen worden aangesloten zoals hierboven beschreven.

6. Reiniging, onderhoud en

bestellen van wisselstukken Waarschuwing! Isoleer vóór reiniging het per- sluchtgereedschap van de persluchtbron. Aanwijzing! Leg het gereedschap niet helemaal in een oplosmiddel.

Reinig het mondstuk ook bij onverwachte blokkering of verontreinigd sproeibeeld.

Het is aan te bevelen het gereedschap on- middellijk na elk gebruik schoon te maken.

Maak de accessoires telkens na gebruik met een gepast middel schoon (aanwijzingen ver- meld op de verwerkte stoffen in acht nemen).

In het toestel zijn er geen andere te onderhouden onderdelen.

6.3 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken vol- gende gegevens te vermelden:

Type van het toestel

Artikelnummer van het toestel

Ident-nummer van het toestel

Wisselstuknummer van het benodigd stuk Actuele prijzen en info vindt u terug onder www.Einhell-Service.com

7. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan naar de grondstofkringloop worden teruggevo- erd. Het toestel en zijn accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Defecte toestellen horen niet thuis in het huisvuil. Om zich van het toestel naar behoren te ontdoen dient het naar een geschikte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren. Anl_DL_Werkzeugset_Profi_SPK9.indb 53Anl_DL_Werkzeugset_Profi_SPK9.indb 53 05.08.2020 10:17:0205.08.2020 10:17:02NL

Bewaar het toestel en de accessoires op een donkere, droge en vorstvrije plaats die voor kinderen ontoegankelijk is. De optimale opbergtemperatuur ligt tussen 5° C en 30° C. Bewaar het elektrische gereedschap in de originele verpakking. Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of gedeeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van Einhell Germany AG. Technische wijzigingen voorbehouden Anl_DL_Werkzeugset_Profi_SPK9.indb 54Anl_DL_Werkzeugset_Profi_SPK9.indb 54 05.08.2020 10:17:0205.08.2020 10:17:02NL

Garantiebewijs Geachte klant, onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit niet naar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot onze service- dienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag telefonisch tot uw dienst via het vermelde servicetelefoonnummer. Voor eisen in verband met het recht garantie geldt het volgende:

1. Deze garantievoorwaarden zijn uitsluitend gericht aan de gebruikers, d.w.z. natuurlijke personen die

dit product niet in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit willen gebruiken. Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder ge- noemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie. Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor u gratis.

2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht nieuw apparaat

van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout, en is naar onze keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de vervan- ging ervan. Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet ontworpen zijn voor com- mercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen sprake, als het apparaat binnen de garantieperiode in commerciële, ambachtelijke of industriële bedrijven werd ingezet of aan een daarmee gelijk te stellen belasting werd blootgesteld.

3. Van onze garantie zijn uitgesloten:

- Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op grond van ondeskundige installatie, als gevolg van niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of niet-inachtneming van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale omgevingsvoorwaarden of door nalatig onderhoud en verzorging. - Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. over- belasting van het apparaat of de inzet van niet toegelaten gereedschappen of toebehoren), binnen- dringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade), gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen). - Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg van gebruik, en als gevolg van normale of andere natuurlijke slijtage.

4. De garantieperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat.

Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vast- stellen van het defect geldend te worden gemaakt. Het indienen van garantieclaims na verloop van de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt niet tot een verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter plaatse uitvoeren van een serviceactiviteit.

5. Gelieve om een garantieclaim in te dienen het defecte apparaat aan te melden onder:

www.Einhell-Service.com. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het ni- euwe apparaat bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden teruggestuurd, worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennen uitgesloten van de garantieprestatie. Valt het defect van het apparaat binnen onze garantieprestatie, dan bezorgen wij u per omgaande een gerepareerd of nieuw apparaat terug. Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te ver- helpen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres op. Voor slijtstukken, verbruiksmateriaal en ontbrekende onderdelen wordt verwezen naar de beperkingen van deze garantie conform de service-informatie van deze handleiding. Anl_DL_Werkzeugset_Profi_SPK9.indb 55Anl_DL_Werkzeugset_Profi_SPK9.indb 55 05.08.2020 10:17:0205.08.2020 10:17:02E
