4132720 - Pora EINHELL - Ilmainen käyttöohje ja opas

KÄYTTÖOHJE 4132720 EINHELL

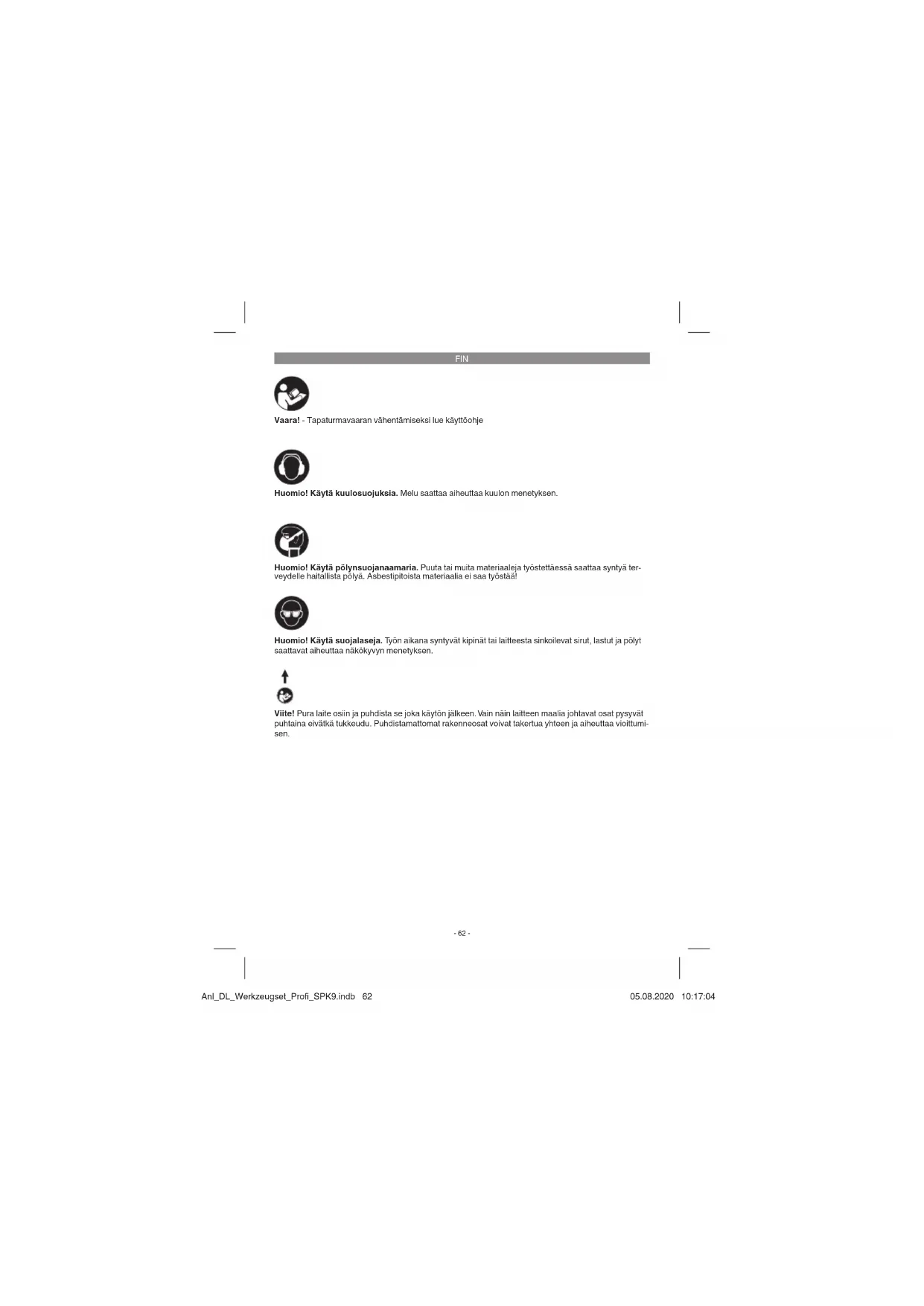

Vaara! - Tapaturmavaaran vähentämiseksi lue käyttöohje Huomio! Käytä kuulosuojuksia. Melu saattaa aiheuttaa kuulon menetyksen. Huomio! Käytä suojalaseja. Työn aikana syntyvät kipinät tai laitteesta sinkoilevat sirut, lastut ja pölyt saattavat aiheuttaa näkökyvyn menetyksen. Huomio! Käytä pölynsuojanaamaria. Puuta tai muita materiaaleja työstettäessä saattaa syntyä ter- veydelle haitallista pölyä. Asbestipitoista materiaalia ei saa työstää! Viite! Pura laite osiin ja puhdista se joka käytön jälkeen. Vain näin laitteen maalia johtavat osat pysyvät puhtaina eivätkä tukkeudu. Puhdistamattomat rakenneosat voivat takertua yhteen ja aiheuttaa vioittumi- sen. Anl_DL_Werkzeugset_Profi_SPK9.indb 62Anl_DL_Werkzeugset_Profi_SPK9.indb 62 05.08.2020 10:17:0405.08.2020 10:17:04FIN

Vaara! Laitteita käytettäessä tulee noudattaa tiettyjä turvallisuusvarotoimia tapaturmien ja vaurioiden välttämiseksi. Lue sen vuoksi tämä käyttöohje / nämä turvallisuusmääräykset huolellisesti läpi. Säilytä ne hyvin, jotta niissä olevat tiedot ovat myöhemminkin milloin vain käytettävissäsi. Jos luovutat laitteen muille henkilöille, ole hyvä ja anna heille myös tämä käyttöohje / nämä turval- lisuusmääräykset laitteen mukana. Emme ota mitään vastuuta tapaturmista tai vaurioista, jotka ovat aiheutuneet tämän käyttöohjeen tai turvalli- suusohjeiden noudattamisen laiminlyönnistä.

1. Turvallisuusmääräykset

Vaara! Lue kaikki turvallisuusmääräykset ja ohjeet. Jos turvallisuusmääräyksiä tai muita ohjeita ei noudateta, saattaa tästä aiheutua sähköiskuja, tulipaloja ja/tai vaikeita vammoja. Säilytä kaikki turvallisuusmääräykset ja ohjeet myöhempää tarvetta varten. Varoitus! Noudata renkaiden ja ajoneuvon valmistajien antamia renkaiden painesuosituksia. Varoitus! Tätä laitetta ei ole vakautettu! Saadaksesi vakautetun mittausarvon renkaiden täyttämisen jälkeen tarkasta renkaiden paine sopivalla mittarilla, esimerkiksi huoltoasemalla.

1.1 Paineilman ja puhalluspistoolien käyttöä

koskevat turvallisuusmääräykset

Ahtimen ja johtojen käyttö lämpötilat ovat kor- keat. Kosketus aiheuttaa palo vammoja.

Ahtimen imemien kaasujen tai höyryjen on oltava ilman aineosia, jotka voivat joh taa ahti- men paloon tai räjähdykseen.

Letkuliitosta irroitettaessa on liitoskappa- leesta pidet tävä kiinni, ettei se aiheuta vam- moja sinkoutumalla irti.

Paineilmapistoolia käsitel lessä on käytettävä suo jalaseja. Roskat ja poispu hallettu lika voivat helposti aiheuttaa vammoja.

Paineilmapistoolia ei saa suunnata kohti ihmisiä, eikä sillä myöskään saa puhdistaa päällepuettuja vaatekappaleita.

1.2 Ruiskumaalausta koskevat turvallisuus-

Älä työstä maalia tai liuotetta, jonka sytty- mispiste on alle 55°C.

Älä kuumenna lakkoja tai liuotteita, koska ne ovat helposti syttyviä.

Terveydelle vaarallisia nesteitä työstettä- essä on käytettävä suojana suodattimia (kasvonaa maria). Noudata myös tällaisten aineiden val mistajan antamia turva ohjeita.

Työstettävien materiaalien pakkauksissa olevia tietoja sekä vaarallisten aineiden käsit- telylain mukaisia merkintöjä tulee noudattaa. Tarvittaessa tulee ryhtyä muihin turvatoimiin, erityisesti käyttää tarkoituksenmukaista suo- japukua ja naamaria.

Ruiskutuksen aikana tai työtiloissa ei saa tupa koida. Maalihöyrytkin ovat helposti sytty- viä.

Avoliekkihellat, avotuli tai kipinöitä aikaansaa- vat koneet on poistet tava tai niitä ei saa käyt- tää.

Ruokia ja juomia ei saa säilyttää tai nauttia työti loissa. Maalihöyryt ovat vahingollisia.

Työtilan on oltava suu rempi kuin 30 m

, ja ruiskutuksen sekä kui vauksen aikana on huo- lehdittava riittävästä ilmanvaihdosta. Ei saa ruiskuttaa vastatuuleen. Helposti syttyviä tai muuten vaarallisia ruis kutusaineita käsitelles- sä on noudatettava paikal lisen poliisilaitoksen määräyksiä.

PVC-muovisella paine letkulla ei saa käyttää koestusbensiiniä, butyy lialkoholia tai metylee- nikloridia (lyhentää elin ikää).

Vaara! Älä koskaan suuntaa maaliruiskupist- oolia itseesi, muihin henkilöihin tai eläimiin

Noudata maalijätteiden ja puhdistusaineiden asianmukaisessa hävittämisessä paikallisia määräyksiä ja lakeja.

Maalinjätteet täytyy luovuttaa sopivaan keräyspisteeseen. Jos et tiedä, missä tällai- nen keräyspiste on, tiedustele asiaa kuntasi hallinnosta.

Ihoon ruiskutettaessa kehoon voi joutua myr- kyllisiä aineita. Hakeudu heti lääkärinhoitoon, jos maalisuihku vahingoittaa ihoa tai tunkeu- tuu sen läpi.

Käytössä uhkaa pinnoitusaineiden tai puh- distusnesteiden sisäänhengittämisen, niihin koskettamisen tai niiden imeytymisen vaara. Varmista, että työpaikalla on riittävä tekninen tai luonnollinen ilmanvaihto.

Huolehdi aina siitä, ettei suurinta sallittua ty- öpainetta ylitetä. Säilytä nämä turvalli suusohjeet hyvin. Anl_DL_Werkzeugset_Profi_SPK9.indb 63Anl_DL_Werkzeugset_Profi_SPK9.indb 63 05.08.2020 10:17:0505.08.2020 10:17:05FIN

2. Laitteen kuvaus ja toimituksen

2.1 Laitteen kuvaus (kuva 1-6)

3. Renkaantäyttömittari

6. Imukuppi ja liitäntä paineilmapistoolia varten

7. Puhalluspistooli (paineilmapistooli + suutin)

2.2 Toimituksen sisältö

Avaa pakkaus ja ota laite varovasti pakkauk- sesta.

Poista pakkausmateiriaalit sekä pakkaus- ja kuljetusvarmistukset (mikäli käytetty).

Tarkasta, onko toimitus täysilukuinen.

Tarksta, onko laitteessa ja varusteissa kulje- tusvaurioita.

Säilytä pakkaus, mikäli mahdollista, takuua- jan loppuun saakka. Vaara! Laite ja pakkausmateriaalit eivät ole lasten leikkikaluja! Lapset eivät saa leikkiä muovi- pusseilla, kelmuilla tai pienillä osilla! Niistä uhkaa nielaisu- ja tukehtumisvaara!

Alkuperäiskäyttöohje

3. Määräysten mukainen käyttö

Paineilmaletku soveltuu paineilmatyökalujen ilmansyöttöön. Puhalluspistooli soveltuu puhdistamiseen ja tyhjäksi puhaltamiseen. Renkaidentäyttömittari soveltuu renkaiden täyttämiseen. Maaliruiskupistooli soveltuu maalien ja lakan ruiskuttamiseen. Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu ja valmistettu käytettäväksi pienteollisuus- tai teollisuustarkoituksiin. Emme siksi ota mitään vastuuta vaurioista, jos laitetta käytetään pienteollisuus-, käsityöläis- tai teollisuustyöpaikoilla tai näihin verrattavissa olevissa toimissa. Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu ja valmistettu käytettäväksi pienteollisuus- tai teollisuustarkoituksiin. Emme siksi ota mitään vastuuta vaurioista, jos laitetta käytetään pienteollisuus-, käsityöläis- tai teollisuustyöpaikoilla tai näihin verrattavissa olevissa toimissa.

4. 5-osaisen varustesarjan

käyttöohje Seuraavasta yleiskatsauksesta löydät ohjeet varusteiden oikeaa käyttöä varten.

Paineilmaletku: Paineilmalähteeseen tehtävää liitäntää varten

Puhalluspistooli (kuva 1) Työpaine baareina 3-8 Käytä paineilmapistoolia (2) yhdessä suuttimen (5) kanssa tyhjäksipuhaltamiseen (ks. kuvia 1, 6). Käyttötarkoitus: Onkaloiden tai huonosti tavoitettavien kohtien puhdistamiseen / tyhjäksi puhaltamiseen, sekä likaantuneiden työvälineiden puhdistamiseen. Portaattomasti toimentuva liipaisinvipu mahdollis taa paineilman tarkan annostelun.

Renkaantäyttömittari (kuva 2) Työpaine baareina 0-8 Käyttötarkoitus: Rengaspainemittarin avulla voit täyttää renkaat helposti ja tarkasti. Manometrin avulla voit tarkastaa renkaan paineen. Sisäänrakennetulla päästöventtiilillä (b) voit alentaa renkaan liian korkeaa painetta. Tarkasta täytön jälkeen renkaiden säädetty ilmanpaine vakautetulla mittarilla, esim. huoltoasemalla.

Maaliruiskupistooli virtauskupilla (kuva 3) Työpaine baareina 3-4 Käyttötarkoitus: Maaliruiskupistooli soveltuu erinomaisesti kaikkiin pienempiin pohjamaalaus- ja maalaustöihin. Ilma- ja maalimäärän säädön avulla voit aikaansaada erittäin hyvän työtuloksen. Maaliruiskupistooli soveltuu portaattomasti tasoruiskeesta pisteruiskeeseen säädettävän Anl_DL_Werkzeugset_Profi_SPK9.indb 64Anl_DL_Werkzeugset_Profi_SPK9.indb 64 05.08.2020 10:17:0505.08.2020 10:17:05FIN

suihkeen ansiosta sekä suurten pintojen että myös nurkkien ja reunojen maalaamiseen.

Ruiskupistooli imukupilla (kuva 4) Työpaine baareina 3,5 Käytä paineilmapistoolia (2) yhdessä imukupin (6) kanssa imukupilla varustettuna maaliruisku pistoolina (ks. kuvia 1, 5). Käyttötarkoitus: Sopii kylmäpuhdistusaineen, suihkeöljyn jne. päälle- ja sisäänruiskuttamiseen. Portaattomasti toimentuva liipaisinvipu mahdollis taa ruiskutettavan aineen tarkan annostelun. Käännettävällä suuttimella (c) voit säätää ruisku tettavan nesteen suhteen ilmamäärään. Vinkki: Ennen työn aloittamista on parasta tehdä lyhyt koe sanomalehteen, jotta voit löytää optimaalisen työpaineen.

5. Ennen käyttöönottoa

Liitäntä: Työnnä paineilmaletkusi nippa pikaliittimeen, holkki ponnahtaa automaattisesti eteenpäin. Irroitus: Vedä holkkia taaksepäin ja ota letku pois. Varoitus! Letkuliittimen irroittamisen aikana tulee letkun liitinkappaleesta pitää kädellä ki- inni, jotta vältytään taaksepäin ponnahtavan letkun aiheuttamilta tapaturmilta. Paineilmaletku on samoin varustetttu pikaliittimel- lä, jonka avulla varusteet voidaan liittää siihen ylläkuvatulla tavalla.

6. Puhdistus, huolto ja varaosatilaus

Varoitus! Ennen puhdistamista erota paineilma- työkalu paineilman syötöstä. Viite! Älä pane työkalua kokonaan liuotteeseen.

Puhdista suutin myös aina kun esiintyy odot- tamaton tukkeuma tai epäsiisti ruiskutusjälki.

Suosittelemme laitteen puhdistamista aina heti käytön jälkeen.

Puhdista varusteet käytön jälken sopivalla aineella (huomioi työstettäviä aineita koskevat ohjeet).

Laitteen sisäpuolella ei ole mitään huoltoa tarvits- evia osia.

Varaosia tilatessasi anna seuraavat tiedot:

Laitteen tuotenumero

Laitteen tunnusnumero

Tarvittavan varaosan varaosanumero. Ajankohtaiset hinnat ja muut tiedot löydät osoit- teesta www.Einhell-Service.com

7. Käytöstäpoisto ja uusiokäyttö

Laite on pakattu kuljetuspakkaukseen, jotta välte- tään kuljetusvauriot. Tämä pakkaus on raaka-ai- netta ja sitä voi siksi käyttää uudelleen tai sen voi toimittaa kierrätyksen kautta takaisin raaka-aine- kiertoon. Laite ja sen varusteet on valmistettu eri materiaaleista, kuten esim. metallista ja muoveis- ta. Vialliset laitteet eivät kuulu kotitalousjätteisiin. Laite tulee toimittaa asianmukaiseen keräyspis- teeseen ammattitaitoista hävittämistä varten. Jos et tiedä, missä on tällainen keräyspiste, tiedustele asiaa kuntasi hallinnosta.

Säilytä laite ja sen varusteet valolta, kosteudelta ja pakkaselta suojatussa tilassa poissa lasten ulottuvilta. Paras säilytyslämpötila on 5°C ja 30°C välillä. Säilytä sähkötyökalut alkuperäispakkauk- sissaan. Tuotedokumentaation ja tuotteen mukana toi- mitettujen papereiden osittainenkin kopiointi tai muu monistaminen on sallittu ainoastaan Einhell Germany AG:n nimenomaisella luvalla. Oikeus teknisiin muutoksiin pidätetään Anl_DL_Werkzeugset_Profi_SPK9.indb 65Anl_DL_Werkzeugset_Profi_SPK9.indb 65 05.08.2020 10:17:0505.08.2020 10:17:05FIN

Takuutodistus Arvoisa asiakas, tuotteemme läpikäyvät erittäin tiukan laadunvalvontatarkastuksen. Mikäli tämä laite ei kuitenkaan toimi moitteettomasti, valitamme tapahtunutta suuresti ja pyydämme sinua kääntymään teknisen asiakas- palvelumme puoleen käyttäen tässä takuukortissa annettua osoitetta. Selvitämme asian mielellämme myös puhelimitse allaolevan palvelunumeron kautta. Takuuvaateiden esittämistä koskevat seuraavat määräykset:

1. Nämä takuuehdot koskevat ainoastaan kuluttajia, ts. luonnollisia henkilöitä, jotka eivät käytä tätä

tuotetta sen enempää pienteollisessa kuin muussakaan itsenäisessä ammatinharjoituksessa. Nämä takuuehdot säätelevät täydentäviä takuusuorituksia, jotka allamainittu valmistaja lupaa uusien laitteidensa ostajille lakimääräisen takuun lisäksi. Ne eivät vaikuta lakimääräisiin takuusuoritus- vaateisiisi millään tavalla. Takuumme on sinulle maksuton.

2. Takuusuoritus kattaa ainoastaan sellaiset hankkimasi allamainitun valmistajan uuden laitteen

puutteellisuudet, jotka todistettavasti aiheutuvat materiaali- tai valmistusvirheistä, ja se on rajattu valintamme mukaan ainoastaan näiden laitteen vikojen korjaamiseen tai laitteen korvaamiseen uu- della. Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu käytettäväksi pienteollisuus-, käsi- työläis- tai ammattitarkoituksiin. Takuusopimusta ei siksi synny, jos laitetta on takuun kestoaikana käytetty pienteollisuus-, käsityöläis- tai teollisuustyöpaikoilla tai siihen on kohdistunut näihin verrat- tavissa oleva rasitus.

3. Antamamme takuu ei kata näitä vaurioita:

- laitteessa esiintyneet vauriot, jotka aiheutuvat asennusohjeen noudattamatta jättämisestä tai asi- antuntemattomasta asennuksesta, käyttöohjeen noudattamatta jättämisestä (kuten esim. liitäntä väärään verkkojännitteeseen tai virtalajiin) tai huolto- ja turvallisuusmääräysten laiminlyönnistä tai laitteen altistamista epänormaaleille ympäristöolosuhteille tai puutteellisesta hoidosta ja huollosta. - laitteessa esiintyneet vauriot, jotka aiheutuvat määräysten vastaisesta tai virheellisestä käytöstä (esim. laitteen ylikuormitus tai hyväksymättömien liitostyökalujen tai varusteiden käyttö), vieraiden esineiden tunkeutumisesta laitteeseen (esim. hiekka, kivet tai pöly, kuljetusvauriot), väkivoiman käy- töstä tai ulkopuolisista tekijöistä (esim. putoamisesta aiheutuneet vahingot). - laitteessa tai sen osissa esiintyneet vauriot, jotka aiheutuvat käytöstä johtuvasta, tavanomaisesta tai muuten tavallisesta kulumisesta.

4. Takuuajan kesto on 24 kuukautta ja se alkaa laitteen ostopäivästä. Takuuvaateet tulee esittää en-

nen takuuajan päättymistä kahden viikon kuluessa siitä, kun olet havainnut vian. Takuuvaateiden esittäminen takuuajan päätyttyä ei ole mahdollista. Laitteen korjaus tai vaihto ei johda takuuajan pitenemiseen tai laitteen tai siihen mahdollisesti asennettujen varaosien takuuajan alkamiseen uu- delleen alusta. Tämä koskee myös paikan päällä suoritettuja palveluja.

5. Viallista laitetta koskevat takuuvaateet tulee esittää osoitteella: www.Einhell-Service.com. Pidä

uuden laitteesi ostotosite tai muu ostonäyttö valmiina. Ilman vastaavia tositteita tai tyyppikilpeä meil- le lähetettyjen laitteiden osalta takuuvaateet on suljettu pois, koska mahdollisuudet laitteen tunnista- miseen puuttuvat. Mikäli takuumme kattaa laitteen vian, asiakkaalle toimitetaan korjattu tai uusi laite viipymättä. Tietysti korjaamme mielellämme korvausta vastaan myös sellaiset laitteiden viat, jotka eivät kuulu tai eivät enää kuulu takuumme piiriin. Lähetä tätä varten laite teknisen asiakaspalvelumme osoitteeseen. Kuluvien osien, käyttöosien ja puuttuvien osien suhteen viittaamme tämän takuun rajoituksiin, jotka on selostettu tämän käyttöohjeen asiakaspalvelutiedoissa. Anl_DL_Werkzeugset_Profi_SPK9.indb 66Anl_DL_Werkzeugset_Profi_SPK9.indb 66 05.08.2020 10:17:0505.08.2020 10:17:05RUS
