BEDIENUNGSANLEITUNG 4132720 EINHELL

Druckluftset Profi Art.-Nr.: 41.327.20 I.-Nr.: 21090

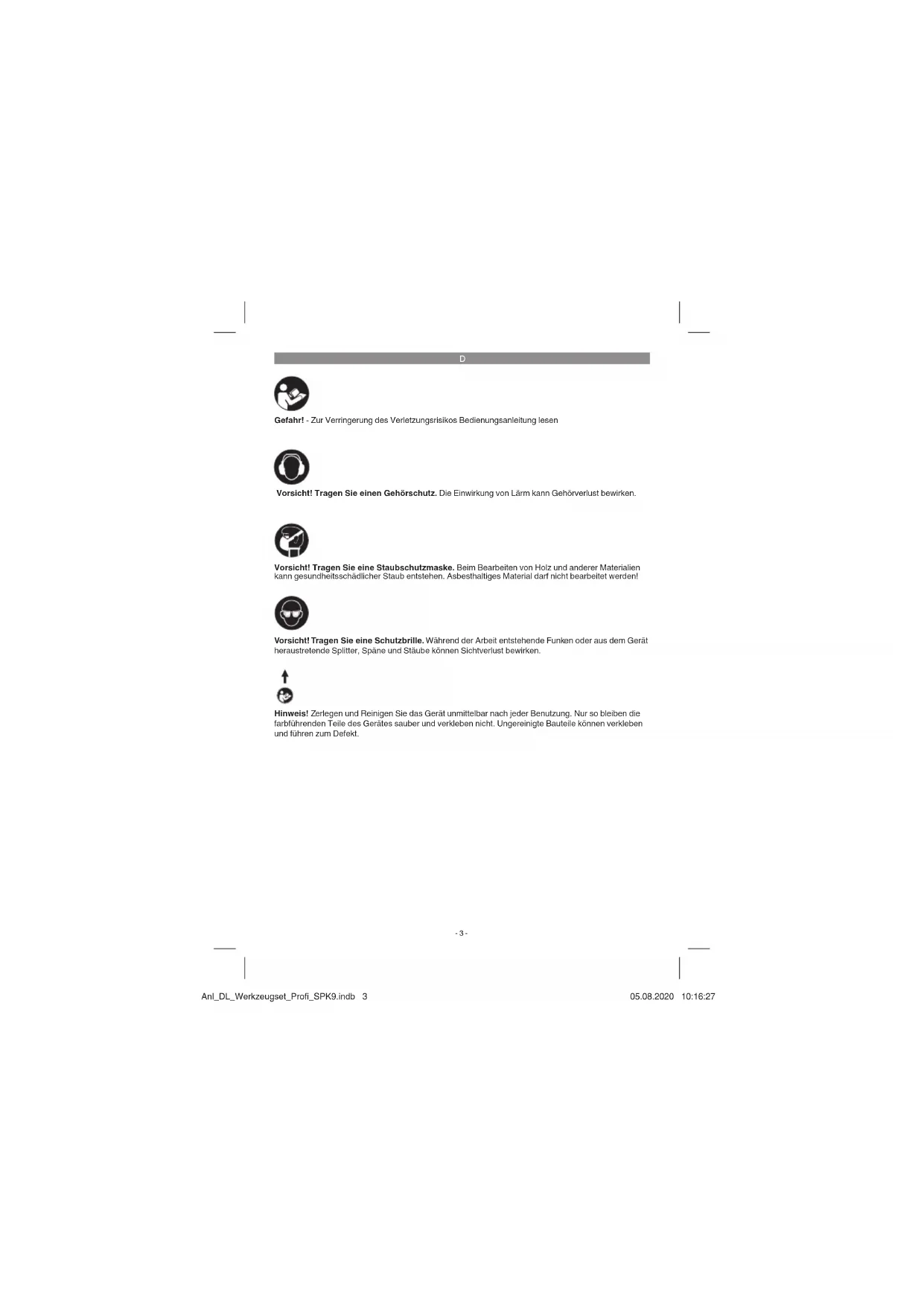

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken. Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden! Hinweis! Zerlegen und Reinigen Sie das Gerät unmittelbar nach jeder Benutzung. Nur so bleiben die farbführenden Teile des Gerätes sauber und verkleben nicht. Ungereinigte Bauteile können verkleben und führen zum Defekt. Anl_DL_Werkzeugset_Profi_SPK9.indb 3Anl_DL_Werkzeugset_Profi_SPK9.indb 3 05.08.2020 10:16:2705.08.2020 10:16:27D

Gefahr! Beim Benutzen von Geräten müssen einige Si- cherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshin- weise deshalb sorgfältig durch. Bewahren Sie die- se gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an an- dere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Gefahr! Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

1. Sicherheitshinweise

Warnung! Beachten Sie die Angaben des Reifenherstellers und Fahrzeugherstellers zum empfohlenen Reifendruck. Warnung! Dieses Gerät ist nicht geeicht! Überprüfen Sie für einen geeichten Messwert nach dem Befüllen den Reifendruck mit einem geeigneten Messgerät, zum Beispiel an einer Tankstelle.

1.1 Sicherheitshinweise zum Arbeiten mit

Druckluft und Ausblaspistolen

Verdichter und Leitungen erreichen im Be- trieb hohe Temperaturen. Berührungen führen zu Verbrennungen.

Die vom Verdichter angesaugten Gase oder Dämpfe sind frei von Beimengungen zu hal- ten, die in dem Verdichter zu Bränden oder Explosionen führen können.

Beim Lösen der Schlauchkupplung ist das Kupplungsstück des Schlauches mit der Hand festzuhalten, um Verletzungen durch den zurückschnellenden Schlauch zu ver- meiden.

Bei Arbeiten mit der Ausblaspistole Schutz- brille tragen. Durch Fremdkörper und weg- geblasene Teile können leicht Verletzungen verursacht werden.

Mit der Ausblaspistole keine Personen anbla- sen oder Kleidung am Körper reinigen.

1.2 Sicherheitshinweise beim Farbspritzen

Keine Lacke oder Lösungsmittel mit einem Flammpunkt von weniger als 55° C verarbei- ten.

Lacke und Lösungsmittel nicht erwärmen, da leicht entflammbar.

Werden gesundheitsschädliche Flüssigkeiten verarbeitet, sind zum Schutz Filtergeräte (Gesichtsmasken) erforderlich. Beachten Sie auch die von den Herstellern solcher Stoffe gemachten Angaben über Schutzmaßnah- men.

Die auf den Umverpackungen der verarbeite- ten Materialien aufgebrachten Angaben und Kennzeichnungen der Gefahrstoffverordnung sind zu beachten. Gegebenenfalls sind zu- sätzliche Schutzmaßnahmen zu treffen, ins- besondere geeignete Kleidung und Masken zu tragen.

Während des Spritzvorgangs sowie im Ar- beitsraum darf nicht geraucht werden. Auch Farbdämpfe sind leicht brennbar.

Feuerstellen, offenes Licht oder funkenschla- gende Maschinen dürfen nicht vorhanden sein bzw. betrieben werden.

Speisen und Getränke nicht im Arbeitsraum aufbewahren oder verzehren. Farbdämpfe sind schädlich.

Der Arbeitsraum muss größer als 30 m

sein und es muss ausreichender Luftwechsel beim Spritzen und Trocknen gewährleistet sein. Nicht gegen den Wind spritzen. Grundsätzlich beim Verspritzen von brennbaren bzw. gefähr- lichen Spritzgütern die Bestimmungen der örtlichen Polizeibehörde beachten.

In Verbindung mit dem PVC-Druckschlauch keine Medien wie Testbenzin, Butylalkohol und Methylenchlorid verarbeiten (verminderte Lebensdauer).

Gefahr! Niemals die Farbsprühpistole auf sich selbst, Personen oder Tiere richten

Beachten Sie zur fachgerechten Entsorgung von Farbresten und Reinigungsmitteln die örtlichen Vorschriften und Gesetze.

Farbreste müssen an einer geeigneten Sam- melstelle abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist sollten Sie bei der Gemeindeverwaltung nachfragen.

Bei einer Einspritzung in die Haut durch den Strahl können Giftstoffe in den Körper Anl_DL_Werkzeugset_Profi_SPK9.indb 4Anl_DL_Werkzeugset_Profi_SPK9.indb 4 05.08.2020 10:16:2805.08.2020 10:16:28D

gelangen. Suchen Sie sofort einen Arzt auf wenn der Sprühstrahl die Haut verletzt oder durchdringt.

Es besteht die Gefahr durch Inhalation, Kon- takt oder Absorption von Beschichtungsstof- fen oder Reinigungsflüssigkeiten. Stellen Sie sicher, dass eine ausreichende technische oder natürliche Lüftung vorhanden ist.

Achten Sie stets darauf, dass der maximale Arbeitsdruck nicht überschritten wird. Bewahren Sie die Sicherheitshinweise gut auf.

2. Gerätebeschreibung und

2.1 Gerätebeschreibung (Bild 1-6)

1. Druckluftschlauch

4. Farbspritzpistole mit Fließbecher

6. Saugbecher mit Anschluss für

8. Farbspritzpistole mit Saugbecher

Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.

Entfernen Sie das Verpackungsmaterial so- wie Verpackungs-/ und Transportsicherungen (falls vorhanden).

Überprüfen Sie, ob der Lieferumfang vollstän- dig ist.

Kontrollieren Sie das Gerät und die Zubehör- teile auf Transportschäden.

Bewahren Sie die Verpackung nach Möglich- keit bis zum Ablauf der Garantiezeit auf. Gefahr! Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Er- stickungsgefahr!

Originalbetriebsanleitung

3. Bestimmungsgemäße

Verwendung Der Druckluftschlauch ist geeignet zur Luftversor- gung von Druckluftwerkzeugen. Die Ausblaspistole ist geeignet zum Reinigen und Ausblasen. Der Reifenfüllmesser ist geeignet zum Befüllen von Reifen. Die Farbspritzpistole ist geeignet zum Versprühen von Farben und Lacken. Das Gerät darf nur nach seiner Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für da-raus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller. Bitte beachten Sie, dass unsere Geräte bestim- mungsgemäß nicht für den gewerblichen, hand- werklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

4. Anleitung für das 5 tlg. Zubehör-

set Aus der folgenden Übersicht entnehmen Sie die richtige Benutzung des Zubehörs.

Druckluftschlauch Zum Anschluss an eine Druckluftquelle.

Ausblaspistole (Bild 1) Arbeitsdruck in bar: 3-8 Verwenden Sie die Druckluftpistole (2) zusam- men mit der Düse (5) als Ausblaspistole (s. Bild 1, 6). Einsatzbereich: Zum Reinigen / Ausblasen von Hohlräumen oder schwer zugänglichen Stellen, sowie zum Reini- gen von verschmutzen Arbeitsgeräten. Der stufenlos bedienbare Abzugshebel er-mög- licht eine exakte Dosierung der Druckluft.

Reifenfüllmesser (Bild 2) Arbeitsdruck in bar: 0-8 Anl_DL_Werkzeugset_Profi_SPK9.indb 5Anl_DL_Werkzeugset_Profi_SPK9.indb 5 05.08.2020 10:16:2805.08.2020 10:16:28D

Einsatzbereich: Der Reifenfüllmesser ermöglicht ein einfaches und genaues Befüllen von Reifen. Das Mano-me- ter dient zur Kontrolle des Reifendrucks. Mit dem integrierten Ablassventil (b) ist es möglich einen zu hohen Reifendruck zu senken. Überprüfen Sie nach dem Befüllen den eingestell- ten Reifendruck mit einem geeichten Messgerät, z.B. an einer Tankstelle.

Farbspritzpistole mit Fließbecher (Bild 3) Arbeitsdruck in bar: 3-4 Einsatzbereich: Die Farbspritzpistole eignet sich hervorragend für alle kleineren Grundierungs- und Lackierarbeiten. Die Einstellung der Luft- und Farbmenge, helfen Ihnen ein hervorragendes Arbeitsergebnis zu erzielen. Die Farbspritzpistole, mit der stufenlosen Ein- stellung von Breit- auf Rundstrahl, ist sowohl für große Flächen als auch für Ecken und Kanten bestens geeignet. Überprüfen Sie die Einstellung anhand einer Pro- belackierung.

Sprühpistole mit Saugbecher (Bild 4) Arbeitsdruck in bar: 3,5 Verwenden Sie die Druckluftpistole (2) zusam- men mit dem Saugbecher (6) als Farbspritz-pisto- le mit Saugbecher (s. Bild 1, 5). Einsatzbereich: Geeignet zum Ein- und Versprühen von Kaltreini- ger, Sprühöl, usw. Der stufenlos bedienbare Abzugshebel ermög- licht eine exakte Dosierung des Sprühmaterials. Mit der drehbaren Düse (c) lässt sich das Verhält- nis der zu spritzenden Flüssigkeit zur Luftmenge einstellen. Tipp: Vor Arbeitsbeginn sollte ein kurzer Test an einem Zeitungspapier durchgeführt werden, da- mit sich der optimale Arbeits-druck fi nden lässt.

5. Vor Inbetriebnahme

Anschließen: Schieben Sie den Nippel Ihres Druckluftschlau- ches in die Schnellkupplung, Hülse springt auto- matisch nach vorn. Trennen: Ziehen Sie die Hülse zurück und entfernen Sie den Schlauch. Warnung! Beim Lösen der Schlauchkupplung ist das Kupplungsstück des Schlauches mit der Hand festzuhalten, um Verletzungen durch den zurückschnellen- den Schlauch zu vermeiden. Der Druckluftschlauch ist ebenfalls mit einer Schnellkupplung ausgestattet, mit der das Zube- hör wie oben beschrieben angeschlossen werden kann.

6. Reinigung, Wartung und

Ersatzteilbestellung Warnung! Trennen Sie vor Reinigung das Druck- luftwerkzeug von der Druckluftquelle. Hinweis! Legen sie das Werkzeug nicht komplett in ein Lösungsmittel.

Reinigen Sie die Düse auch bei unerwarteter Blockade oder verunreinigtem Spritzbild.

Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.

Reinigen Sie das Zubehör nach dem Ge- brauch mit einem geeigneten Mittel (Hinweise auf den verarbeitenden Substanzen beach- ten).

Im Geräteinneren befi nden sich keine weiteren zu wartenden Teile.

6.3 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende An- gaben gemacht werden;

Artikelnummer des Gerätes

Ident-Nummer des Gerätes

Ersatzteilnummer des erforderlichen Ersatz- teils Aktuelle Preise und Infos fi nden Sie unter www.Einhell-Service.com Anl_DL_Werkzeugset_Profi_SPK9.indb 6Anl_DL_Werkzeugset_Profi_SPK9.indb 6 05.08.2020 10:16:2905.08.2020 10:16:29D

Wiederverwertung Das Gerät befi ndet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpa- ckung ist Rohstoff und ist somit wieder verwend- bar oder kann dem Rohstoff kreislauf zurückge- führt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoff e. Defekte Geräte ge- hören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen.

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 ˚C. Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf. Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produk- te, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der Einhell Germany AG zulässig. Technische Änderungen vorbehalten Anl_DL_Werkzeugset_Profi_SPK9.indb 7Anl_DL_Werkzeugset_Profi_SPK9.indb 7 05.08.2020 10:16:2905.08.2020 10:16:29D

Garantieurkunde Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo- nisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean- sprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,

die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan- tieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu-

en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be- schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe- trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach- gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim- mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pfl ege und Wartung entstanden sind. - Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über- lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind. - Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sonstigen natürlichen Verschleiß zurückzuführen sind.

4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü-

che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga- rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort- Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:

www.Einhell-Service.com. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugeräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlos- sen. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück. Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service- adresse. Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge- mäß den Service-Informationen dieser Bedienungsanleitung. Einhell Service · Eschenstraße 6 · 94405 Landau/Isar (Deutschland) Anl_DL_Werkzeugset_Profi_SPK9.indb 8Anl_DL_Werkzeugset_Profi_SPK9.indb 8 05.08.2020 10:16:2905.08.2020 10:16:29D - 9 -wir haben das Ziel, alles dafür zu tun, damit Sie mit Einhell all Ihre Projekte möglich machen können. Aus diesem Grund ist Service bei uns gelebter Anspruch: mit über 20 Jahren Erfahrung und mehr als 120 kompetenten und persönlichen Ansprechpartnern hat es sich der Einhell Service auf die Fahnen geschrieben, Sie bei allen Fragen zu Ihrem Produkt zu unterstützen. Dazu gehört ein beratendes Technikerteam, bis zu 10 Jahre Ersatzteilverfüg- barkeit, 24 Stunden Versandservice, eine leistungsfähige Reparatur-Organisation und ein fl ächendeckendes Service-Partnernetz. Über unser Onlineportal www.Einhell-Service.com sind viele unserer verfügbaren Services jetzt noch schneller und einfacher für Sie erreichbar – rund um die Uhr, sieben Tage die Woche.Einhell ServiceEschenstraße 694405 Landau an der IsarTelefon: 09951 - 959 2000Telefax: 09951 - 959 1700E-Mail: [e-mail] freuen uns auf Ihren Besuch unter Sehr geehrte Kundin, sehr geehrter Kunde, LIEBE MÖGLICHMACHER, Einhell-Service.com
