Terméktípus	Akkumulátoros multi-eszköz (Multi-Tool) porszívó
Márka	Kärcher
Modell	MT 36 Bp
Felhasználás	Professzionális, kültéri
Tápellátás	Lítium-ion akkumulátor 36 V (nem tartozék)
Kompatibilis akkumulátortípus	Kärcher Battery Power+ 36 V
Üzemi feszültség	36 V
Maximális fordulatszám	10 000 ± 10% ford./perc
Méretek (H x Sz x M)	951 x 197 x 188 mm
Tömeg (akkumulátorral)	2,6 kg
Használati hőmérséklet-tartomány	0 °C - 40 °C
Tárolási hőmérséklet-tartomány	0 °C - 40 °C
Fő funkciók	Használat ágvágó rúddal vagy rúdra szerelt sövényvágóval és hosszabbítóval
Biztonság	Gyorsrögzítés, automatikus leállás, biztonsági kapcsoló, védelem az akaratlan indítás ellen
Karbantartás és tisztítás	Minden használat után puha, száraz ruhával tisztítani
Pótalkatrészek és tartozékok	Kizárólag eredeti Kärcher pótalkatrészeket és tartozékokat használjon
Garancia	Helyi feltételek szerint, forduljon a forgalmazóhoz a vásárlási számlával
Gyártási ország	Nincs megadva a használati útmutatóban

Gyakran ismételt kérdések - MT 36 Bp Kärcher

Milyen akkumulátort használjak a Kärcher MT 36 Bp-hez?

Kizárólag Kärcher Battery Power+ 36 V akkumulátort használjon. A megfelelő töltő opcionálisan elérhető.

Hogyan szereljek fel egy tartozékot a MT 36 Bp-re?

Lazítsa meg a szorítócsavart, távolítsa el a reteszt, illessze be a tartozék nyelét, pattintsa be a reteszt, ügyelve arra, hogy az a nyílásban megfelelően helyezkedjen el, majd húzza meg a szorítócsavart.

Hogyan indítsam el a készüléket?

Húzza hátra a ravasz reteszelő gombját a végéig, majd nyomja meg a ravaszt. A leállításhoz engedje el a ravaszt.

Hogyan állítsam be a sebességet?

Használja a fogantyún található sebességkapcsolót a kívánt sebesség kiválasztásához.

Mit tegyek, ha a készülék használat közben leáll?

Ennek oka lehet az akkumulátor túlmelegedése. Szakítsa meg a munkát, és várja meg, amíg az akkumulátor lehűl a normál hőmérséklet-tartományba.

Hogyan karbantartsam a Kärcher MT 36 Bp-t?

Minden használat után tisztítsa meg a készüléket egy puha, száraz ruhával. Minden karbantartás előtt vegye ki az akkumulátort.

Melyek a fő biztonsági előírások?

Mindig viseljen védőszemüveget és hallásvédőt. Tartsa távol a gyermekeket. Ne használja kábítószerek vagy alkohol hatása alatt. Használja a mellékelt szállítóhevedert.

Hogyan tároljam a készüléket?

Vegye ki az akkumulátort, tisztítsa meg a készüléket, majd tárolja száraz, jól szellőző, fagymentes helyen, gyermekektől elzárva. Tartsa távol korrozív anyagoktól.

Hol találok pótalkatrészeket?

Az eredeti pótalkatrészek és tartozékok elérhetők a www.kaercher.com weboldalon vagy egy hivatalos viszonteladónál.

Mennyi a készülék tömege akkumulátorral együtt?

A tömeg körülbelül 2,6 kg a behelyezett akkumulátorral.

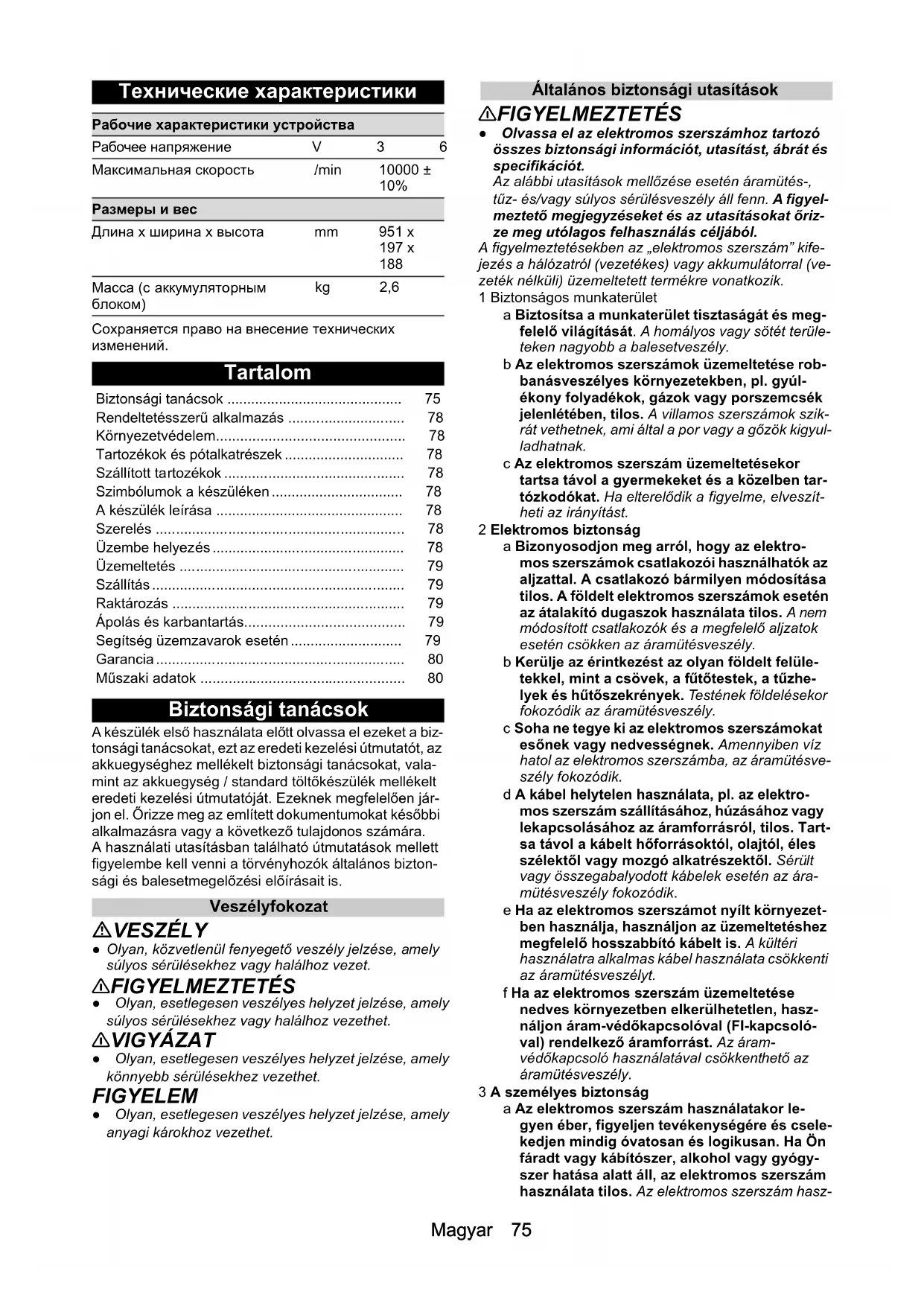

HASZNÁLATI ÚTMUTATÓ MT 36 Bp Kärcher

Biztonsági tanácsok	75
Rendeltetésszerű alkalmazás	78
Környezetvédelem	78
Tartozékok és pótalkatrészek	78
Szállított tartozékok	78
Szimbóluomok a készüléken	78
A készülék leírása	78
Szerelés	78
Üzembe helyezés	78
Üzemeltetés	79
Szállítás	79
Raktározás	79
Ápolás és karbantartás	79
Segítség üzemzavarok esetén	79
Garancia	80
Műszaki adatok	80

Biztonsági tanácsok

A készülék első használata előtt olvassa el ezeket a biztonsági tanácsokat, ezt az eredeti kezelési útmutatót, az akkuegységhez mellékelt biztonsági tanácsokat, valamint az akkuegység / standard töltökészülék mellékelt eredeti kezelési útmutatóját. Ezeknek megfelelően járjon el. Örizze meg az említett dokumentumokat későbbi alkalmazásra vagy a következő tulajdonos számára. A használati utasításban található útmutatások mellett figyelembe kell venni a törvényhozók általános biztonsági és balesetmegelőzési előírásait is.

Veszélyfokozat

⚠ VESZÉLY

- Olyan, közvetlenül fenyegető veszély jelzése, amely súlyos sérülésekhez vagy halálhoz vezet.

⚠ FIGYELMEZTETÉS

- Olyan, esetlegesen veszélyes helyzet jelzése, amely súlyos sérülésekhez vagy halálhoz vezethet.

⚠VIGYÁZAT

- Olyan, esetlegesen veszélyes helyzet jelzése, amely könnyebb sérülésekhez vezethet.

FIGYELEM

- Olyan, esetlegesen veszélyes helyzet jelzése, amely anyagi károkhoz vezethet.

Általános biztonsági utasítások

⚠️FIGYELMEZTETÉS

- Olvassa el az elektromos szerszámhoz tartozó összes biztonsági információt, utasítást, ábrát és specifikációt.

Az alábbi utasítások mellőzése esetén áramütés-, tűz- és/vagy súlyos sérülésveszély áll fenn. A figyelmeztető megjegyzéseket és az utasításokat őrizze meg utólagos felhasználás céljából.

A figyelmeztetésekben az „elektromos szerszám” kifejezés a hálózatról (vezetékes) vagy akkumulátorral (vezeték nélküli) üzemeltetett termékre vonatkozik.

1 Biztonságos munkaterület

a Biztosítsa a munkaterület tisztaságát és megfelelő világítását. A homályos vagy sötét területeken nagyobb a balesetveszély.
b Az elektromos szerszámok üzemeltetése robbanásveszélyes környezetekben, pl. gyúlékony folyadékok, gázok vagy porszemcsék jelenlétében, tilos. A villamos szerszámok szikrát vethetnek, ami által a por vagy a gözök kigyulladhatnak.
c Az elektromos szerszám üzemeltetésekor tartsa távol a gyermekeket és a közelben tartózkodókat. Ha elterelődik a figyelme, elveszítheti az irányítást.

2 Elektromos biztonság

a Bizonyosodjon meg arról, hogy az elektromos szerszámok csatlakozói használhatók az aljzattal. A csatlakozó bármilyen módosítása tilos. A földelt elektromos szerszámok esetén az átalakító dugaszok használata tilos. A nem módosított csatlakozók és a megfelelő aljzatok esetén csökken az áramütésveszély.
b Kerülje az érintkezést az olyan földelt felületekkel, mint a csövek, a fütőtestek, a tűzhe- lyek és hűtőszekrények. Testének földelésekor fokozódik az áramütésveszély.
c Soha ne tegye ki az elektromos szerszámokat esőnek vagy nedvességnek. Amennyiben víz hatol az elektromos szerszámba, az áramütésveszély fokozódik.

d A kábel helytelen használata, pl. az elektromos szerszám szállításához, húzásához vagy lekapcsolásához az áramforrásról, tilos. Tart-sa távol a kábelt höforrásoktól, olajtól, éles szélektől vagy mozgó alkatrészektől. Sérült vagy összegabalyodott kábelek esetén az ára-mütésveszély fokozódik.

e Ha az elektromos szerszámot nyílt környezetben használja, használjon az üzemeltetéshez megfelelő hosszabbító kábelt is. A kültéri használatra alkalmas kábel használata csökkenti az áramütésveszélyt.

f Ha az elektromos szerszám üzemeltetése nedves környezetben elkerülhetetlen, használjon áram-védőkapcsolóval (FI-kapcsolóval) rendelkező áramforrást. Az áram-védőkapcsoló használatával csökkenthető az áramütésveszély.

3 A személyes biztonság

a Az elektromos szerszám használatakor legyen éber, figyeljen tevékenységére és cselekedjen mindig óvatosan és logikusan. Ha Ön fáradt vagy kábítószer, alkohol vagy gyógy-szer hatása alatt áll, az elektromos szerszám használata tilos. Az elektromos szerszám hasz-

nálatakor akár egy pillanatnyi figyelmetlenség is súlyos személyi sérüléseket okozhat.

b Az egyéni védőfelszerelés használata kötelező. Mindig viseljen szemvédőt. Az adott körülmények között használt védőfelszerelések, például a porvédő maszkok, a védőcipők, a védősisakok vagy a hallásvédő fejhallgatók csökkentik a sérülésveszélyt.

c Az elektromos szerszámot biztosítsa véletlenszerű indítás ellen. Az elektromos szerszám elektromos forráshoz történő csatlakoztatása előtt és/vagy az akkumulátor csatlakoztatása előtt, illetve emelése vagy szállítása előtt bizonyosodjon meg arról, hogy kikapcsolta az elektromos szerszámot. Amennyiben az elektromos szerszámok szállításakor ujját a kapcsolóra helyezi vagy ha az elektromos szerszámok csatlakoztatása előtt a kapcsoló a „Be” állásban található, balesetveszély áll fenn.

d Az elektromos szerszám bekapcsolása előtt távolítsa el a beállításra használt eszközöket és a csavarkulcsokat. Az elektromos szerszám forgó alkatrészeinél maradt csavarkulcsok vagy egyéb kulcsok sérülést okozhatnak.

e Törekedjen a normál testtartás megőrzésére. Helyezkedjen mindig stabil felületre és maradjon egyensúlyban. Ezzel az elektromos szerszám jobb ellenőrzését teszi lehetővé váratlan helyzetekben.

f Viseljen megfelelő ruházatot. Ne viseljen bő ruhát vagy ékszert. Haját, ruházatát és kesztyűit tartsa távol a mozgó alkatrészektől. A bő ruházat, a kesztyűk, az ékszerek vagy a hosszú haj becsipődhetnek a mozgó alkatrészek közé.

g Porszívók és porfelfogók telepítésekor bizonyosodjon meg ezek megfelelő csatlakoztatásáról és használatáról. Használjon porszívót a por miatti veszélyek kialakulásának csökkentésére.

h Kerülje el a szerszámok gyakori használatából eredő ismeretek okozta gondatlanságot és cselekedjen a szerszámra vonatkozó biztonsági utasítások szerint. A gondatlan cselekedet a másodperc törtrésze alatt súlyos sérüléseket okozhat.

4 Az elektromos szerszámok használata és kar- bantartása

a Az elektromos szerszám túlterhelése tilos. Mindegyik alkalmazáshoz használja a megfelelő elektromos szerszámot. Hatékonyság és biztonság céljából használja az elektromos szerszámot kizárólag a megadott teljesítménytartományon belül.

b Az elektromos szerszám üzemeltetése tilos, ha be- és kikapcsolása a kapcsolóval nem lehetséges. Ha az elektromos szerszám be- és ki-kapcsolása nem lehetséges, az adott elektromos szerszám veszélyes lehet és javítást igényel.

c A beállítások meghatározása előtt, tartozékcsele előtt vagy tárolás előtt, kapcsolja le a dugaszt az áramforrásról és/vagy távolítsa el az akkumulátort, ha lehetséges. Az említett biztonsági intézkedések támogatják az elektromos szerszám véletlenszerű indításának kockázatát.

d A nem használt elektromos szerszámokat tartsa gyermekektől távol és akadályozza meg az elektromos szerszámok kezelését olyan

személyek által, akik nem ismerik az elektromos szerszámot vagy ezt a használati útmutatót. Tapasztalatlan felhasználók kezében az elektromos szerszámok veszélyesek lehetnek.

e Biztosítsa az elektromos szerszám és a tartozékok megfelelő karbantartását. Bizonyosodjon meg a mozgó alkatrészek megfelelő beállításáról, szabad mozgásáról és épségéről, illetve az elektromos szerszám megfelelő üzemelését befolyásoló körülmények hiányáról. Amennyiben az elektromos szerszám megsérült, igényelje annak megjavítását a következő használat előtt. A helytelenül karbantartott elektromos szerszámok számos balesetet okozhatnak.

f Tartsa a vágószerszámokat élesen és tisztán. A megfelelően karbantartott, éles vágóéllel rendelkező vágószerszámok ritkábban akadnak el, és könnyebben ellenőrizhetők.

9 Az elektromos szerszámot, a tartozékokat és a többi eszközt stb. használja az alábbi utasítások szerint. Az elektromos szerszám, a tartozékok és a többi eszköz használatakor kérjük figyeljen a munkakörülményekre és a kivitelezett tevékenységekre is. Az elektromos szerszámot kizárólag rendeltetésszerűen használja, ellenkező esetben üzemeltetésekor veszélyes helyzetek alakulhatnak ki.

h A fogantyúkat és a fogantyúk felületeit tartsa száraz, tiszta, valamint olaj- és zsírmentes állapotban. A csúszós fogantyúk és a fogantyúfelületek veszélyeztetik az elektromos szerszám biztonságos kezelését és irányítását váratlan helyzetekben.

5 Az akkumulátoros szerszámok használata és karbantartása

a A készülék akkumulátorának feltöltéséhez használja kizárólag a gyártó által szállított töltöt. Adott akkumulátortípushoz alkalmas töltő tűzveszélyt okozhat, amennyiben eltérő típusú akkumulátorral kerül használatra.

b Az elektromos készülékeket kizárólag a megfelelő speciális akkumulátorokkal használja. Eltérő típusú akkumulátor használatakor sérülés- és tűzveszély alakulhat ki.

c A nem használt akkumulátort tartsa távol más fémtárgyaktól, például gemkapcsoktól, érméktől, kulcsoktól, szögektől, csavaroktól vagy más apró fémtárgyaktól, amelyek összeköthetnek két csatlakoztatást. Az akkumulátor érintkezőinél kialakult rövidzárlat égési sérüléseket vagy tüzet okozhat.

d Kedvezőtlen körülmények esetén folyadék szivároghat az akkumulátorból. Kerülje el az érintkezést az adott folyadékkal. Véletlenszerű érintkezés esetén öblítse vízzel. Amennyiben szeme érintkezik az adott folyadékkal, kérjük forduljon orvoshoz. Az akkumulátorból szivárgó folyadék bőrirritációt vagy marási sérüléseket okozhat.

e A sérült vagy módosított akkumulátorok és szerszámok használata tilos. A sérült vagy módosított akkumulátorok kiszámíthatatlanul viselkedhetnek, ami tüzet, robbanást vagy sérülésveszélyt okozhat.

f Soha ne tegye ki az akkumulátort vagy a szerszámot tűznek vagy extrém hőmérsékletnek.

Tüz vagy 130°C feletti hömérséklet esetén robbanásveszély áll fenn.

g Az akkumulátort vagy a szerszámot kizárólag a töltési utasításoknak megfelelően töltse, a használati útmutatóban említett hömérséklettartományon belül. Nem szakszerű, vagy a megadott hömérséklettartományon kívüli töltés esetén au akkumulátor megsérülhet és fokozódik a tűzveszély.

6 Szerviz

a Amennyiben az elektromos szerszám esetében javítási munkálatok szükségesek kérjük, forduljon egy szakképzett szerviztechnikushoz és bizonyosodjon meg arról, hogy kizárólag azonos pótalkatrészek kerülnek használatra. Így biztosított az elektromos szerszám biztonságos használata.
b A sérült akkumulátorok javítása és karbantartása tilos. Bizonyosodjon meg arról, hogy az akkumulátorok esetében a javítási és karbantartási munkálatokat kizárólag a gyártó vagy egy jóváhagyott szervizegység biztosítja.

További általános biztonsági utasítások

⚠ VESZÉLY • Súlyos sérülések léphetnek fel, ha nem koncentrál munka közben. Ne használja a készüléket, ha kábítószer, alkohol vagy gyógyszer hatása alatt áll, illetve ha fáradt.
⚠ FIGYELMEZTETÉS • Olvassa el az összes biztonsági utasítást és előírást. A biztonsági utasítások és előírások betartásának elmulasztása áramütést és/vagy súlyos sérüléseket okozhat. Őrizze meg valamennyi biztonsági utasítást és előírást.

- Ezt a készüléket gyerekek vagy csökkent fizikai, érzékszervi vagy szellemi képességű személyek, illetve az utasításokat nem ismerő személyek nem használhatják. Helyi rendeletek korlátozhatják a kezelő életkorát. - Ügyeljen arra, hogy valamennyi védőberendezés és fogantyú megfelelően és biztonságosan rögzítve, valamint jó állapotú legyen. - Használat előtt ellenőrizze, hogy az egység, az összes kezelőszerv és a biztonsági berendezések megfelelően működnek-e. - Soha ne üzemeltesse a készüléket, ha a kézi fogantyún lévő be/kikapcsoló nem megfelelően kapcsol be vagy ki. - Minden használat előtt ellenőrizze a ház esetleges sérüléseit. - A készülék használata során tartsa távol a gyermekeket és más személyeket a munkavégzési területtől. - Győződjön meg róla, hogy a szellőzőnyílasok lerakódásmentesek. - A készüléket csak szilárd, sík felületen, és a javasolt helyzetben tartva használja. - A készülék használatakor viselnie kell a mellékelt hevedert. A heveder gyorszárral van ellátva. A heveder segíti az eszköz irányítását, amikor a vágás után leereszti, és tartja a készülék súlyát a vágás alatt. - A hátra vehető levélfúvó hevederrel van ellátva. Óvatosan állítsa be a hevedert a készülék súlyának elosztása érdekében. A készülék használata előtt ismerkedjen meg a hevederrel és a gyorszárral. Veszély esetén a helyes használat megvédi Önt a súlyos sérülésektől. Ne viseljen ruhát a heveder fölött, és egyéb módon se akadályozza a gyorszárhoz való hozzáférést.

⚠ VIGYÁZAT • Ismerkedjen meg a kezelőelemekkel és a készülék szabályszerű használatával.

FIGYELEM • A készülék kezelője felelős a más személyekkel vagy azok tulajdonával történő balesetekért. • A készüléket kizárólag a 0°C - 40°C hőmérsék-

lettartományban üzemeltesse. • A készüléket tárolja 0°C - 40°C hömérsékletű zárt környezetben.

Az akkumulátorra vonatkozó további biztonsági utasítások

A rövidzárlat okozta tűz, személyi sérülés és termékkárosodás kockázatának csökkentése céljából soha ne merítse a készüléket, az akkumulátort vagy a töltőt folyadékba és ne engedje, hogy folyadék kerüljön ezekbe. A maró vagy vezető folyadékok, mint például tengervíz, illetve bizonyos ipari vegyi anyagok, fehérítők vagy fehérítőt tartalmazó termékek stb. rövidzárlatot okozhatnak.

• Az akkumulátortöltést biztosítsa kizárólag 10°C - 38°C környezeti hőmérséklettel rendelkező helyen.
• Az akkumulátort tárolja kizárólag 0°C - 40 C környezeti hömérséklettel rendelkező helyen.
• Az akkumulátort kizárólag 0°C - 40 C környezeti hő-mérséklettel rendelkező helyen használja.

Biztonságos szállítás és raktározás

⚠ FIGYELMEZTETÉS • Tárolás és szállítás előtt kapcsolja ki a készüléket, hagyja lehűlni, és vegye ki belőle az akkumulátoregységet.
⚠ VIGYÁZAT • Sérülésveszély és a készülék károsodása. Szállításkor biztosítsa a készüléket elmozdulás, illetve leesés ellen.

FIGYELEM • Szállítás vagy tárolás előtt távolítson el a készülékből minden idegen testet. • A készüléket olyan száraz és jól szellőző helyen tárolja, amelyet gyermekek nem érhetnek el. Tartsa távol a készüléket korróziót okozó anyagoktól, mint például a kerti vegyszerektől. • Ne tárolja a készüléket külső térben.

Biztonságos karbantartás és ápolás

⚠️ FIGYELMEZTETÉS • Kapcsolja ki a motort, és ellenőrizze, hogy minden mozgó alkatrész teljesen leállt-e, majd vegye ki az akkumulátort, mielőtt a készüléket megvizsgálná, tisztítaná vagy karbantartaná. • A készüléken végzett szervizelési és karbantartási munkákhoz különös gondosság és ismeretek szükségesek, és ezeket csak megfelelően képzett személyek végezhetik. Karbantartás céljából a készüléket hivatalos szervizközpontba vigye. • Győződjön meg arról, hogy a készülék biztonságos állapotban van, azáltal, hogy rendszeres időközönként ellenőrzi, hogy a csapszegek, anyák és csavarok szorosra vannak húzva.

⚠ VIGYÁZAT • Csak a gyártó által jóváhagyott pótalkatrészeket, tartozékokat és toldalékokat használjon. Az eredeti pótalkatrészek, az eredeti tartozékok és az eredeti toldalékok garantálják a készülék biztonságos és zavarmentes működését.

FIGYELEM • Egy puha, száraz kendővel minden használat után tisztítsa meg a terméket.

Fennmaradó kockázatok

⚠ FIGYELMEZTETÉS

• Bizonyos kockázatok még a készülék előírt alkalmazása mellett is fennállnak. A készülék alkalmazása a következő veszélyekkel járhat:
• A vibrációk sérüléseket okozhatnak. Minden munkához a megfelelő szerszámot és a megfelelő fogantyút használja, illetve korlátozza a munkavégzési időt és a kitettséget.
• A zaj halláskárosodást okozhat. Viseljen hallásvédelmet és korlátozza a zajterhelést.

- Sérülések kirepülő tárgyak miatt. Mindig viseljen szemvédőt.

Kockázatcsökkentés

⚠ VIGYÁZAT

• A készülék hosszabb használati időtartama a kezek rezgés okozta vérellátási zavarához vezethet. Általánosan érvényes használati időtartamot nem lehet meghatározni, mivel az többféle tényezőtől függ:
• Személyes hajlam a rossz vérellátásra (gyakran hideg ujjak, ujjzsibbadás).
• Alacsony környezeti hömérséklet. Viseljen meleg kesztyűt kezei védelme érdekében.
• Rossz vérellátás a berendezés túl erős megmarkolása miatt.
• A szünetmentes üzemeltetés károsabb, mint a szünetek által megszakított üzem.

A készülék rendszeres, hosszan tartó használata és a tünetek, pl. az ujjzsibbadás, hideg ujjak ismételt fel- lépése esetén, forduljon orvoshoz.

Rendeltetésszerű alkalmazás

• A multi tool ipari használatra alkalmazható.
• A multi tool egy magassági ágvágóval vagy rudas sövényvágóval, valamint hosszabbítással történő használatra való.
• A készülék szabadteri használatra lett tervezve.
• Biztonsági okokból a sövénynyírót mindig két kézzel, szilárdan kell tartani.

Minden egyéb használat nem engedélyezett. A berendezés nem rendeltetésszerű használatából eredő veszélyeztetésekért a felhasználó vállalja a felelősséget.

Környezetvédelem

A csomagolóanyag újrahasznosítható. Kérjük, környezetbarát módon semmisítse meg a csoma-golást.

Az elektromos és elektronikus készülékek értékes, újrahasznosítható anyagokat, és gyakran olyan alkotóelemeket, például elemeket, akkumulátorokat vagy olajat is tartalmaznak, melyek nem megfelelő kezelése vagy helytelen megsemmisítése potenciális veszélyt jelenthet az emberek egészségre és a környezetre. Ezek az alkotóelemek azonban a készülék rendeltetésszerű üzemeléséhez szükségesek. Az ezzel a szimbólummal jelölt készülékeket nem szabad a háztartási hulladékkal együtt megsemmisíteni.

Összetevőkre vonatkozó utasítások (REACH)

Az összetevőkre vonatkozó aktuális információkat itt találja: www.kaercher.com/REACH

Tartozékok és pótalkatrészek

Csak eredeti tartozékot és eredeti pótalkatrészt alkalmazzon; ezek garantálják a készülék biztonságos és zavarmentes üzemelését.

A tartozékokra és pótalkatrészekre vonatkozóan információkat itt talál: www.kaercher.com.

Szállított tartozékok

A készülékkel szállított tartozékok fel vannak tüntetve a csomagoláson. Kicsomagolásnál ellenőrizze, hogy megvan-e minden tartozék. Hiányzó tartozékok vagy szállítási sérülések esetén kérjük, értesítse a kereskedőt.

Szimbólumok a készüléken

	Általános figyelmeztető jelzések
	Készüléke üzembe helyezése előtt vegye figyelembe a használati útmutatót és a biztonsági utasításokat.
	Húzás: Gyorszár

A készülék leírása

A használati utasításban a maximális felszereltséget is- mertetjük. Modelltől függően a szállított tartozékoknál különbségek figyelhetők meg (lásd a csomagolást).

A képet lásd az ábrák oldalán

Ábra A

① Szorítócsavar
2 Reteszelés
③ Tengely
④ Elülső fogantyú
⑤ Készülékkapcsoló reteszelésfeloldó billentyűje
⑥ Sebességkapcsoló
⑦ Készülékkapcsoló
⑧ Hátsó fogantyú
⑨ Akkumulátoregység-reteszelés feloldó billentyüje
⑩Hevedergyürü
⑪Típustábla
⑫*Battery Power+ 36V akkumulátorcsomag
⑬ *Battery Power+ 36V gyorstöltő készülék
⑭Heveder

* opcionális

Akkuegység

A készülék 36 V Kärcher Battery Power+ akkuegységgel üzemeltethető.

Szerelés

Az elülső kézi fogantyú felszerelése

1. Csavarral rögzítse az elülső kézi fogantyút a kívánt helyzetben a nyélen.

Ábra B

Üzembe helyezés

Tartozékok felszerelése

FIGYELEM

Szennyeződés a csatlakozási pontoknál

A készülék károsodhat, ha az összeszerelés során szennyeződés kerül a csatlakozási pontok közé.

Ellenőrizze a csatlakozási pontokat szennyeződések tekintetében, és az összeszerelés előtt távolítsa el a szennyeződéseket.

A szétszerelt alkatrészeket csak tiszta felületre tegye le.

1. A tartozék behelyezése

Ábra C

a Lazítsa meg a szorítócsavart.

b Húzza ki a reteszelést.

c Helyezze be a tartozék nyelét.

1. Kattintsa be a reteszt. Ellenőrizze, hogy a retesz rögzítve van-e a behelyezett nyél lyukában.

2. Húzza meg a szorítócsavart.

Az akkumulátor telepítése

1. Az akkumulátort tolja a készüléktartóba, míg hallhatóan rögzül.

Ábra D

A heveder beakasztása

A heveder segíti az eszköz ellenőrzött irányítását, amikor a vágás után leereszti, és tartja a készülék súlyát a használat során.

1. A heveder kampóját akassza be a nyélen lévő gyű-rübe.

Ábra E

1. Vegye fel a hevedert az egyik vállára. Ügyeljen arra, hogy a heveder veszély esetén gyorsan kioldható legyen.

Üzemeltetés

A készülék bekapcsolása

1. A reteszelőgombot húzza teljesen hátra.

Ábra F

1. Húzza meg a ravaszt.

A készülék bekapcsol.

1. Engedje el a ravaszt.

A készülék kikapcsol.

Sebesség beállítása

1. Válassza ki a kívánt sebességet a sebességkapcsolóval.

Ábra G

Akkuegység eltávolítása

Megjegyzés

Hosszabb munkamegszakítás esetén távolítsa el az ak- kuegységet a készülékből és biztosítsa illetéktelen al- kalmazás ellen.

1. Az akkuegység reteszelés feloldó billentyűjét húzza az akkuegység irányába.

Ábra H

1. Nyomja meg az akkuegység reteszelés feloldó billentyűjét az akkuegység kireteszeléséhez.

2. Vegye ki az akkuegységet a készülékböl.

Az üzem befejezése

1. Távolítsa el az akkuegységet a készülékből (lásd a Akkuegység eltávolításafejezetben).

2. Tisztítsa meg a készüléket (lásd a A készülék tisztításafejezetben).

Szerelje le a tartozékot

1. Lazítsa meg a szorítócsavart.

2. Húzza ki a reteszelést.

3. Távolítsa el a tartozék nyelét.

Szállítás

⚠ VIGYÁZAT

A súly figyelmen kívül hagyása

Sérülés és károsodás veszélye

Szállítás során ügyeljen a készülék súlyára.

1. Távolítsa el az akkuegységet (lásd a Akkuegység eltávolításafejezetben).

2. Jármüben történő szállítás esetén a készüléket biztosítsa csúszás és felborulás ellen.

Raktározás

Minden raktározás előtt tisztítsa meg a készüléket (lásd a A készülék tisztításafejezetben).

⚠ VIGYÁZAT

Sérülés és károsodás veszélye!

A ferde felületeken a készülék megbillenhet.

Raktározás során ügyeljen a készülék súlyára.

1. Távolítsa el az akkuegységet (lásd a Akkuegység eltávolításafejezetben).

2. Ha szükséges, szerelje szét a tartozékot (lásd a Szerelje le a tartozékotfejezetben).

3. Tárolja a készüléket száraz, jól szellőztetett helyen. Tartsa távol a korrodáló hatású anyagoktól, pl. kerti vegyszerektől és jégmentesítő sótól. Ne tárolja a készüléket a szabadban.

Ápolás és karbantartás

⚠ FIGYELMEZTETÉS

Kontroll nélküli beindulás, felszerelt tartozékkal

Vágási sérülések

A készüléken végzett mindennemű munkavégzés előtt vegye ki az akkuegységet a készülékből.

- A készüléken végzett bármilyen munka előtt vegye ki az akkuegységet.

A készülék tisztítása

1. Tisztítsa meg az eszközt puha, száraz ruhával. Ábra I

Segítség üzemzavarok esetén

Az üzemzavarok gyakran egyszerű okokra vezethetők vissza, amelyeket az alábbi áttekintés segítségével a kezelő maga is könnyen elháríthat. Kétség esetén vagy az itt meg nem nevezett üzemzavarok esetén kérjük, forduljon a hivatalos ügyfélszolgálathoz.

A használati idő előrehaladtával az akkumulátoregység kapacitása még megfelelő ápolás mellett is csökken, így már teljesen feltöltött állapotban sem éri el a teljes üzemidőt. Ez nem hiba.

Hiba Ok Elhárítás
A készülék nem indul el	Az akkumulátor-egység nincs megfelelően behelyezve.	● Tolja be az akkumulátor-egységet a tartóba, míg be nem pattan.
	Az akkumulátor-egység lemerült.	● Töltse fel az akkumulátor-egységet.
	Az akkumulátor-egység meghibásodott.	● Cserélje ki az akkumulátor-egységet.
A készülék üzem közben leáll	Az akkumulátor túlmelegedett	● Hagyja abba a munkát, és várjon, amíg az akkumulátor hőmérséklete eléri a normál tartományt.
Problémák a nyélrészek felszerelése során	Az összeköttetési helyek piszkosak.	● Távolítsa el a szennyeződést a nyél végeiről. ● A készüléket csak tiszta felületre tegye le.

Garancia

Minden országban az illetékes értékesítő társaságunk által megadott garanciális feltételek vannak érvényben. A készüléknél felmerülő esetleges zavarokat a garanciaidön belül díjmentesen orvosoljuk, amennyiben anyag-, illetve gyártási hibáról van szó. Garanciális esetben kérjük, a számlával együtt forduljon kereskedőjéhez vagy a legközelebbi, arra jogosult ügyfélszolgálati irodához.

(A címet lásd a hátoldalon)

Műszaki adatok

A készülék teljesítményre vonatkozó adatai
Üzemi feszültség V 36
Maximális sebesség	/min	10000 ± 10%
Méretek és súlyok
Hosszúság x szélesség x magas- mm ság	mm	951 x 197 x 188
Tömeg (akkuegységgel)	kg	2,6

A müszaki változtatások jogát fenntartjuk.

Obsah

Akupaki monteerimine
