HASZNÁLATI ÚTMUTATÓ K 3 Home T 150 Kärcher

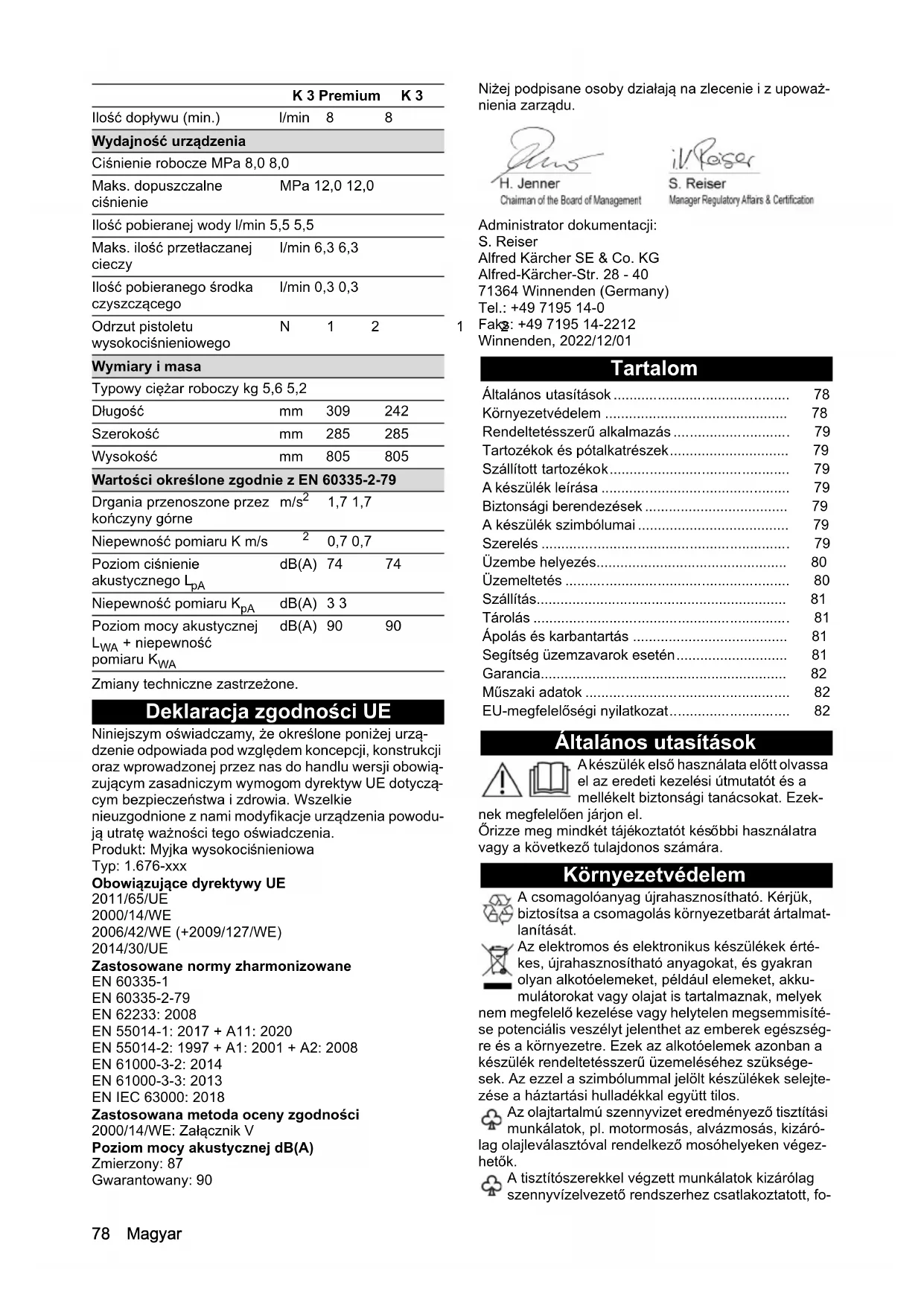

• dB(A) 90 90 K 3 Premium K 3 Általános utasítások p. 78
• Környezetvédelem p. 78
• Rendeltetésszerű alkalmazás p. 79
• Tartozékok és pótalkatrészek p. 79
• Szállított tartozékok p. 79
• A készülék leírása p. 79
• Biztonsági berendezések p. 79
• A készülék szimbólumai p. 79
• Szerelés p. 79
• Üzembe helyezés p. 80
• Üzemeltetés p. 80
• Szállítás p. 81
• Tárolás p. 81
• Ápolás és karbantartás p. 81
• Segítség üzemzavarok esetén p. 81
• Garancia p. 82
• Műszaki adatok p. 82
• EU-megfelelőségi nyilatkozat Magyar 79 lyadékzáró munkafelületeken kivitelezhetők. Bizonyo- sodjon meg arról, hogy a tisztítószerek nem kerülnek a talajba. Összetevőkre vonatkozó utasítások (REACH) Az összetevőkre vonatkozó aktuális információk megte- kinthetők itt: www.kaercher.de/REACH Rendeltetésszerű alkalmazás Kizárólag magánháztartásban használja a magasnyo- mású mosót. A magasnyomású mosó gépek, járművek, építmények, szerszámok, homlokzatok, teraszok, kerti készülékek stb. magasnyomású vízsugárral történő tisztítására. Tartozékok és pótalkatrészek Csak eredeti tartozékot és eredeti pótalkatrészt alkal- mazzon; ezek garantálják a készülék biztonságos és zavarmentes üzemelését. A tartozékokra és pótalkatrészekre vonatkozóan infor- mációkat itt talál: www.kaercher.com. Szállított tartozékok A készülékkel szállított tartozékok fel vannak tüntetve a csomagoláson. Kicsomagolásnál ellenőrizze, hogy megvan-e minden tartozék. Hiányzó tartozékok vagy szállítási sérülések esetén kérjük, értesítse a kereske- dőt. A készülék leírása Ábrák, lásd a grafikonokat tartalmazó oldalt Ábra A Ábra B 1 Vízcsatlakozás csatlakozója 2 Vízcsatlakozás beszerelt szitával 3 Tisztítószer szívótömlő 4 Hálózati csatlakozó vezeték hálózati dugasszal 5 Tömlődob 6 Tömlődob tartó 7 Magasnyomású tömlő rögzítése 8 A magasnyomású pisztoly megőrzése 9 Vario Power szórócső a leggyakoribb tisztítási fel- adatokhoz A munkanyomás fokozatmentesen SOFT-ról HARD-ra növelhető. A munkanyomás átállításához engedje el a kézi szórópisztoly karját, és forgassa a szórócsövet a kívánt állásba. Ha az acélcső ütközé- sig el van fordítva SOFT irányban, hozzá lehet ada- golni a tisztítószert. 10 Szennymaró szórócső durva szennyezésekhez 11 Magasnyomású pisztoly 12 Bilincs a magasnyomású tömlő csatlakoztatásá- hoz/leválasztásához 13 Magasnyomású pisztoly kar 14 Magasnyomású pisztoly retesze 15 Magasnyomású tömlő 16 A szórócsövek tárolása 17 Szállítófogantyú 18 A magasnyomású tömlő/hálózati csatlakozó veze- ték megőrzése 19 Szállító kerék 20 Készülék kapcsoló „0/OFF” / „I/ON” 21 Magasnyomású csatlakozó 22 Típustábla 23 Csavarok 24 Magasnyomású tömlő csipesz 25 ** Kerti tömlő (szöveterősítésű, minimális átmérője 1/2 hüvelyk (13 mm), minimális hossza 7,5 m, ke- reskedelemben kapható gyorscsatlakozóval) ** továbbá szükséges Biztonsági berendezések 몇 VIGYÁZAT Hiányzó vagy módosított biztonsági berendezések! A biztonsági berendezések az Ön védelmét szolgálják. A biztonsági berendezések mellőzése, eltávolítása vagy kikapcsolása tilos. Készülék kapcsoló A készülék kapcsoló megakadályozza a készülék vélet- lenszerű működtetését. Magasnyomású pisztoly retesze A retesz lezárja a magasnyomású pisztoly karját, és megakadályozza a készülék véletlen elindítását. Auto-stop funkció A magasnyomású pisztolyon található kar elengedésé- vel a nyomáskapcsoló lekapcsolja a szivattyút, és a ma- gasnyomású sugár leáll. Ha a kart megnyomjuk, a szivattyú ismét bekapcsol. A készülék szimbólumai Szerelés Lásd az ábrákat tartalmazó oldalon. Üzembe helyezés előtt szerelje a készülékre a külön mellékelt alkatrészeket. Készítse elő a mellékelt csavarokat és a megfelelő csa- varhúzót. Kerekek felszerelése p. 82

1. A kerekeket rögzítse a készülékre.

Ábra C A szállítófogantyú felszerelése

1. Telepítse a szállító fogót.

2. Rögzítse a szállító fogót 4 csavarral.

Ábra D A magasnyomású pisztoly tartójának telepítése

1. A magasnyomású pisztoly tartóját illessze a készü-

2. A tartót helyezze a végállásba és rögzítse egy csa-

varral. Ábra E A szórócsövek tartójának telepítése

1. A szórócsövek tartóját illessze a készüléken lévő

2. A tartót helyezze a végállásba és rögzítse egy csa-

varral. Ábra F Ne irányítsa a magasnyomású sugarat em- berekre, állatokra, működő elektromos be- rendezésekre vagy közvetlenül a készülékre. Óvja a készüléket a fagytól. A készüléket nem szabad közvetlenül a nyil- vános ivóvízhálózatra csatlakoztatni.80 Magyar A magasnyomású tömlő/a hálózati csatlakozó vezeték tartójának telepítése Tömlődob nélküli készülékek

1. A magasnyomású tömlő/hálózati csatlakozó veze-

ték tartóját illessze kívülről a szállító fogó tartójába.

2. A tartót helyezze a végállásba és rögzítse egy csa-

varral. Ábra G A magasnyomású tömlődob telepítése Tömlődobbal rendelkező készülékek

1. Telepítse a tömlődob tartóját.

2. A tartót rögzítse 2 csavarral.

3. Telepítse a tömlődobot.

A tömlődob a helyére rögzül. Ábra I Szereljen csatlakozót a vízcsatlakozásra

1. Csavarozza a vízcsatlakozás csatlakozóját a készü-

lék vízcsatlakozására. Ábra J Üzembe helyezés

1. Állítsa a készüléket sík felületre.

2. Tekerje le a magasnyomású tömlőt és lazítsa meg

az esetleges hurkokat és csavarokat. Megjegyzés Tömlődobbal rendelkező készülékek: A készülék hasz- nálata előtt bizonyosodjon meg a magasnyomású tömlő letekeréséről a tömlődobról.

3. Csatlakoztassa a magasynyomású tömlőt a készü-

lékhez. a A bilincseket húzza a csatlakozóra. b A magasnyomású tömlőt helyezze a csatlakozó- ba. c A csatlakozónál lévő bilincset nyomja lefelé. Ábra K

4. A magasnyomású tömlőt csatlakoztassa a magas-

nyomású pisztolyhoz. a Zárolja a bilincseket. b Húzza ki a bilincseket. c Csatlakoztassa a magasynyomású tömlőt. d Nyomja be bekattanásig a kapcsot. Ábra L

5. Ellenőrizze a biztonságos kapcsolatot a magasnyo-

mású tömlő meghúzásával.

6. Csatlakoztassa a hálózati dugaszt egy aljzathoz.

Vízellátás A csatlakozási értékeket az ismertető címkén vagy a Műszaki adatokfejezetben találja. Vegye figyelembe a vízszolgáltató vállalat előírásait. FIGYELEM Szennyezett víz által okozott károk A víz szennyeződései károsíthatják a szivattyút és a tar- tozékot. A megelőzéshez a KÄRCHER saját gyártmányú vízszű- rő használatát javasolja (külön tartozék, rendelési szám 4.730-059). Csatlakoztatás a vízvezetékhez FIGYELEM Tömlőcsatlakozás az Aquastop-pal a készülék víz- csatlakozásánál A szivattyú károsodása Soha ne használjon Aquastop-pal rendelkező tömlő- csatlakozót a készülék vízcsatlakozásánál. Használhat egy Aquastop-csatlakozót a vízcsapon.

1. Dugja a kerti tömlőt a vízcsatlakozáshoz szolgáló

2. Csatlakoztassa a kerti tömlőt a vízvezetékhez.

3. Nyissa meg teljesen a vízcsapot.

Üzemeltetés FIGYELEM A szivattyú szárazon futása A készülék károsodása Ha a készülékben 2 percen belül nem épül fel a nyo- más, kapcsolja le a készüléket, és a Segítség üzemza- varok esetén. Magasnyomáson történő üzemeltetés FIGYELEM Fényezett vagy érzékeny felületek károsodása A csekély szórás távolság vagy nem megfelelő szó- rócső választása esetén a felületek károsodhatnak. Tartson be legalább 30 cm-es szórás távolságot a fé- nyezett felületek tisztítása során. Ne tisztítson szennymaróval gumiabroncsot, lakkozott vagy érzékeny felületeket, pl. fát.

1. Dugjon be egy szórócsövet a magasnyomású pisz-

tolyba, és rögzítse 90°-os elforgatással. Ábra N

2. Kapcsolja be a készüléket („I/ON”).

3. Oldja fel a magasnyomású pisztoly karjának rete-

4. Nyomja meg a magasnyomású pisztoly karját.

A készülék bekapcsol. Üzemeltetés tisztítószerrel VESZÉLY A biztonsági adatlap figyelmen kívül hagyása A tisztítószer helytelen használata esetén súlyos egészségkárosodás történhet. Vegye figyelembe a tisztítószergyártó biztonsági adat- lapját, különös tekintettel a személyi védőfelszerelésre vonatkozó útmutatásokra. Megjegyzés A KÄRCHER-tisztítószerek biztosítják a zökkenőmen- tes munkavégzést. Kérjen tanácsot vagy rendelje meg katalógusunkat vagy a tisztítószerekkel kapcsolatos tá- jékoztató füzeteinket. Megjegyzés A tisztítószert csak alacsony nyomás esetén lehet be- keverni.

1. Húzza ki a házból a tisztítószer szívótömlőjét kívánt

hosszúságban. Ábra O

2. A tisztítószer-szívótömlőt helyezze egy tisztítószer

3. Alkalmazzon Vario Power szórócsövet.

4. A szórócsövet fordítsa az ütközőig a „SOFT” (Puha)

állásba. Üzem közben a tisztítószer oldat a vízsugárhoz adódik. Ajánlott tisztítási módszer

1. A tisztítószert takarékosan szórja a száraz felületre

és hagyja hatni (ne száradjon meg).

2. A feloldott szennyeződést mossa le a magasnyomá-

sú sugárral. Tisztítószeres használat után

1. Öblítse át a készüléket kb. 30 másodpercig tiszta

vízzel.Magyar 81 Az üzemeltetés megszakítása

1. Engedje el a magasnyomású pisztoly karját.

Ha a kart elengedjük, a készülék ismét lekapcsol. A magasnyomás a rendszerben megmarad.

2. Reteszelje a magasnyomású pisztoly karját.

3. 5 percnél hosszabb munkaszünet esetén kapcsolja

ki a készüléket („0/OFF”). Az üzem befejezése 몇 VIGYÁZAT Nyomás a rendszerben Sérülésveszély a magasnyomáson szabályozatlanul ki- lépő víz miatt A magasnyomású tömlőt csak akkor válassza le a ma- gasnyomású pisztolyról vagy a készülékről, ha már nincs nyomás a rendszerben.

1. Engedje el a magasnyomású pisztoly karját.

2. Zárja el a vízcsapot.

3. Nyomja 30 másodpercig a magasnyomású pisztoly

karját. A rendszerben visszamaradt nyomás megszűnik.

4. Engedje el a magasnyomású pisztoly karját.

5. Reteszelje a magasnyomású pisztoly karját.

6. Válassza le a készüléket a vízellátásról.

7. Kapcsolja ki a készüléket „0/OFF”.

8. Húzza ki a hálózati dugaszcsatlakozót az aljzatból.

Szállítás 몇 VIGYÁZAT A súly figyelmen kívül hagyása Sérülés és károsodás veszélye Szállítás során ügyeljen a készülék súlyára. A készülék húzása

1. A készüléket a szállító fogónál húzza.

A készülék szállítása járműveken

1. Biztosítsa ki a készüléket elcsúszás és felborulás el-

len. Tárolás 몇 VIGYÁZAT A súly figyelmen kívül hagyása Sérülés és károsodás veszélye Raktározás során ügyeljen a készülék súlyára. A készülék tárolása

1. A készüléket sík felületre kell leállítani.

2. A magasnyomású tömlőt válassza le a magasnyo-

3. Válassza le a szórócsövet a magasnyomású mo-

4. A két szórócsövet és a magasnyomású pisztolyt he-

lyezze a megfelelő tartókba.

5. Válassza le a magasnyomású tömlőt a készülékről.

6. Tárolja a nagynyomású tömlőt.

Tömlődob nélküli készülékek Helyezze el a nagynyomású tömlőt a készüléken. Tömlődobbal rendelkező készülékek a Illessze a magasnyomású tömlő egyik végét a tömlődob elülső oldalán lévő nyílásba. b A magasnyomású tömlő feltekeréséhez fordítsa el a fogantyút. c Az említett művelet kivitelezésekor a másik kezé- vel vezesse a magasnyomású tömlőt. Ábra Q d Használja a magasnyomású tömlő csipeszt és rögzítse a feltekert magasnyomású tömlőt a töm- lődobhoz. Ábra R

7. A hálózati csatlakozó vezetéket helyezze a készü-

lékhez. Hosszabb ideig tartó tárolás előtt olvassa el a kiegészítő utasításokat is, lásd a(z) Ápolás és karbantartás fejeze- tet. Fagyvédelem FIGYELEM Fagyveszély A nem teljesen kiürített készülékek a fagy hatására tönkremehetnek. Ürítse ki teljesen a készüléket és tartozékait. Óvja a készüléket a fagytól. Az alábbiaknak teljesülnie kell: ● A készülék le van választva a vízellátásról. ● A magasnyomású tömlő el van távolítva.

1. Kapcsolja be a készüléket „I/ON”.

2. Legfeljebb egy percig várjon, amíg nem folyik ki

több víz a magasnyomású csatlakozóból.

3. Kapcsolja ki a készüléket.

4. A készüléket és összes tartozékát fagymentes he-

lyiségben tárolja. Ápolás és karbantartás VESZÉLY Áramütés veszélye Sérülésveszély áram alatt álló részek érintése miatt Kapcsolja ki a készüléket. Húzza ki a hálózati dugaszt. A készülék nem igényel karbantartást, tehát nem kell tervszerű karbantartást végeznie. A vízcsatlakozás szitájának tisztítása FIGYELEM Sérült szita a vízcsatlakozásban A készülék károsodhat a szennyezett víztől Ellenőrizze a szitát károsodások tekintetében a vízcsat- lakozásba való behelyezés előtt. Szükség esetén tisztítsa meg a vízcsatlakozásban lévő szitát.

1. Távolítsa el a csatlakozót a vízcsatlakozásból.

2. Húzza ki a szitát.

3. Tisztítsa meg a szitát folyó víz alatt.

4. Helyezze be a szitát a vízcsatlakozásba.

Tisztítószer szűrő tisztítása Tisztítsa meg a tisztítószer szűrőt hosszabb raktározási időszak előtt.

1. Húzza le a szűrőt a tisztítószer-szívótömlőről.

2. Tisztítsa meg a szűrőt folyó víz alatt.

Ábra T Segítség üzemzavarok esetén Az üzemzavarok gyakran egyszerű okokra vezethetők vissza, amelyeket az alábbi áttekintés segítségével a kezelő maga is könnyen elháríthat. Kétség esetén vagy az itt meg nem nevezett üzemzavarok esetén, kérjük, forduljon a felhatalmazott ügyfélszolgálathoz. VESZÉLY Áramütés veszélye Sérülésveszély áram alatt álló részek érintése miatt Kapcsolja ki a készüléket. Húzza ki a hálózati dugaszt.82 Magyar A készülék nem üzemel

1. Nyomja meg a magasnyomású pisztoly karját.

A készülék bekapcsol.

2. Ellenőrizze, hogy az ismertető címkén megadott fe-

szültség megegyezik az áramforrás feszültségével.

3. Ellenőrizze a hálózati csatlakozó vezetéket károso-

dások tekintetében. A készülék nem kerül nyomás alá A vízbevitel túl kicsi.

1. Nyissa meg teljesen a vízcsapot.

2. Ellenőrizze a vízbefolyás szállítási mennyiségét.

3. Ellenőrizze a beállítást a szórócsövön.

A vízcsatlakozás szitája szennyeződött.

1. A vízcsatlakozás szitáját laposfogóval kell kihúzni.

2. Tisztítsa meg a szitát folyó víz alatt.

Ábra S A készülékben levegő van.

1. Légtelenítse a készüléket:

a A készüléket csatlakoztatott szórócső nélkül ma- ximum 2 percre kapcsolja be. b Nyomja meg a magasnyomású pisztolyt és vár- jon, amíg a víz buborékmentesen folyik ki a ma- gasnyomású pisztolyból. c Csatlakoztassa a szórócsövet. Erős nyomásingadozások

1. A magasnyomású fúvóka megtisztítása:

aTűvel távolítsa el a szennyeződést a fúvókafurat- ból. b A magasnyomású fúvókát elölről öblítse ki vízzel.

2. Ellenőrizze a vízbefolyás mennyiségét.

A készülék tömítetlen

1. A készülék csekély tömítetlensége műszakilag in-

dokolt. Erős tömítetlenség esetén keresse fel a hi- vatalos ügyfélszolgálatot. A készülék nem szívja a tisztítószert

1. Használja a Vario Power szórócsövet és fordítsa el

az ütközőig, a „SOFT” (Puha) irányba.

2. Tisztítsa meg a tisztítószer szívótömlő szűrőjét.

3. Bizonyosodjon meg a töréshelyek hiányáról a tisztí-

tószer szívótömlőjén. Garancia Minden országban az illetékes értékesítő társaságunk által megadott garanciális feltételek vannak érvényben. A készüléknél felmerülő esetleges zavarokat a garanci- aidőn belül díjmentesen orvosoljuk, amennyiben anyag- , illetve gyártási hibáról van szó. Garanciális esetben kérjük, a számlával együtt forduljon kereskedőjéhez vagy a legközelebbi, arra jogosult ügyfélszolgálati iro- dához. (A címet lásd a hátoldalon) Műszaki adatok A műszaki változtatások jogát fenntartjuk. EU-megfelelőségi nyilatkozat Ezúton kijelentjük, hogy az alább megjelölt gép tervezé- se és felépítése alapján, valamint az általunk forgalom- ba hozott kivitelben megfelel a vonatkozó EU- irányelvek alapvető biztonsági és egészségügyi köve- telményeinek. A gépen végzett, de velünk nem egyez- tetett módosítás esetén jelen nyilatkozat érvényét veszti. Termék: Magasnyomású mosó Típus: 1.676-xxx Vonatkozó EU-irányelvek 2011/65/EU 2000/14/EK 2006/42/EK (+2009/127/EK) 2014/30/EU Alkalmazott harmonizált szabványok EN 60335-1 EN 60335-2-79 EN 62233: 2008 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 1997 + A1: 2001 + A2: 2008 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN IEC 63000: 2018 Alkalmazott megfelelőségértékelési eljárások 2000/14/EK: V. melléklet K 3 Premium K 3 Elektromos csatlakozás Feszültség V 220-240 220-240 Fázis ~ 1 1 Frekvencia Hz 50-60 50-60 Áramfelvétel A 6 6 Védettség IPX5 IPX5 Érintésvédelmi osztály II II Hálózati biztosíték (lassú ki- oldású) A10 10 Vízcsatlakozás Hozzáfolyási nyomás (max.) MPa 1,2 1,2 Hozzáfolyási hőmérséklet (max.) °C 40 40 Hozzáfolyási mennyiség (min.) l/min 8 8 A készülék teljesítményre vonatkozó adatai Üzemi nyomás MPa 8,0 8,0 Max. engedélyezett nyomás MPa 12,0 12,0 Szállítási mennyiség, víz l/min 5,5 5,5 Max. szállítási mennyiség l/min 6,3 6,3 Szállítási mennyiség, tisztítószer l/min 0,3 0,3 A magasnyomású pisztoly visszalökőereje N12 12 Méretek és súlyok Jellemző üzemi súly kg 5,6 5,2 Hosszúság mm 309 242 Szélesség mm 285 285 Magasság mm 805 805 Az EN 60335-2-79 szerint meghatározott értékek Kéz-kar-vibrációs érték m/s

1,7 1,7 Bizonytalansági paraméter K m/s

dB(A) 74 74 Bizonytalansági paraméter

dB(A) 3 3 Zajteljesítményszint L

bizonytalansági paraméter
