HASZNÁLATI ÚTMUTATÓ HDS 716 CX Kärcher

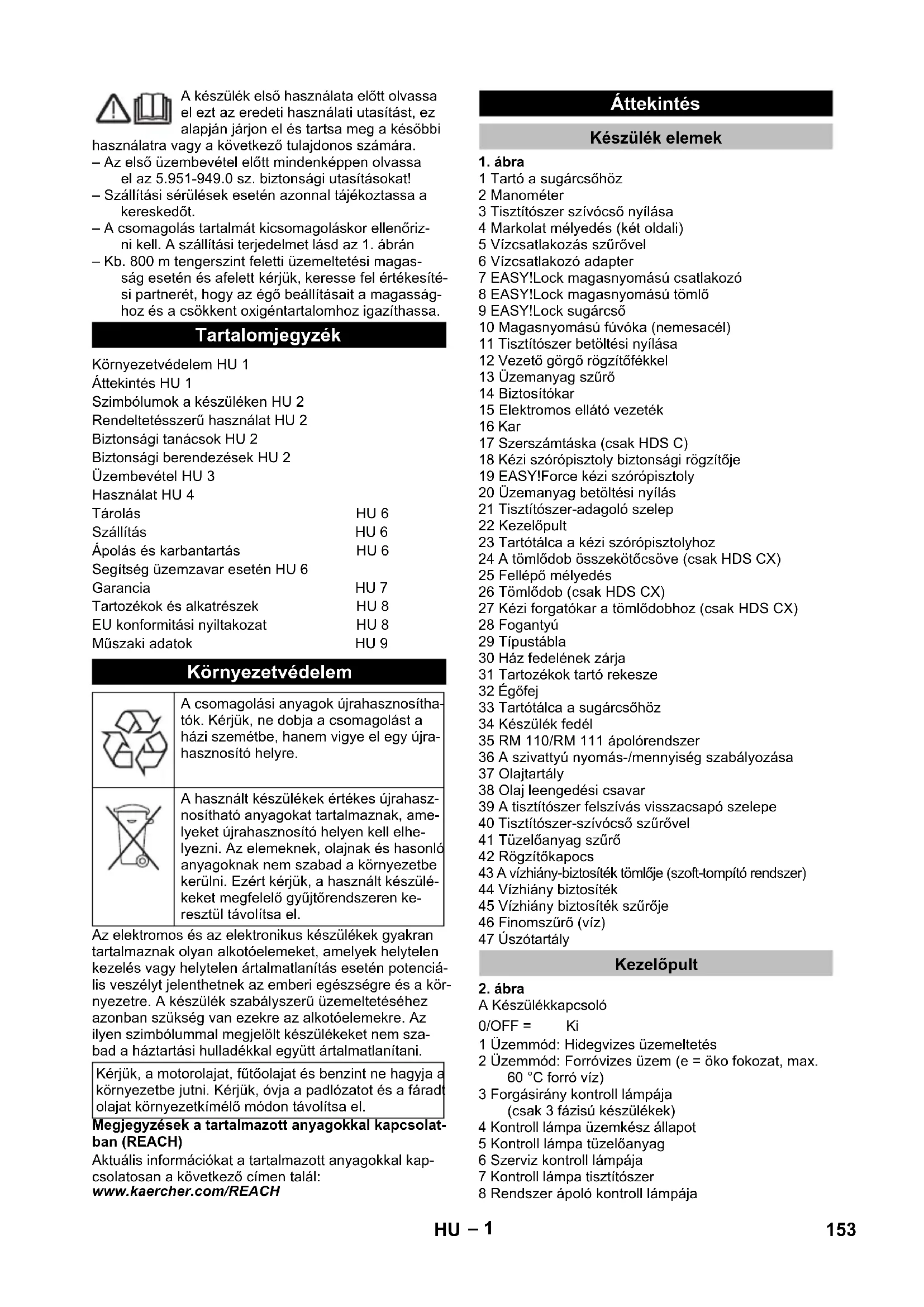

Типичный рабочий вес, C кг 118,1 118,1 121,1 Типичный рабочий вес, CX кг 121 121 124 Топливный бак л 15,5 15,5 15,5 Бак для моющего средства л 15,5 15,5 15,5 152 RU– 1 A készülék első használata előtt olvassa el ezt az eredeti használati utasítást, ez alapján járjon el és tartsa meg a későbbi használatra vagy a következő tulajdonos számára. – Az első üzembevétel előtt mindenképpen olvassa el az 5.951-949.0 sz. biztonsági utasításokat! – Szállítási sérülések esetén azonnal tájékoztassa a kereskedőt. – A csomagolás tartalmát kicsomagoláskor ellenőriz- ni kell. A szállítási terjedelmet lásd az 1. ábrán – Kb. 800 m tengerszint feletti üzemeltetési magas- ság esetén és afelett kérjük, keresse fel értékesíté- si partnerét, hogy az égő beállításait a magasság- hoz és a csökkent oxigéntartalomhoz igazíthassa. Az elektromos és az elektronikus készülékek gyakran tartalmaznak olyan alkotóelemeket, amelyek helytelen kezelés vagy helytelen ártalmatlanítás esetén potenciá- lis veszélyt jelenthetnek az emberi egészségre és a kör- nyezetre. A készülék szabályszerű üzemeltetéséhez azonban szükség van ezekre az alkotóelemekre. Az ilyen szimbólummal megjelölt készülékeket nem sza- bad a háztartási hulladékkal együtt ártalmatlanítani. Megjegyzések a tartalmazott anyagokkal kapcsolat- ban (REACH) Aktuális információkat a tartalmazott anyagokkal kap- csolatosan a következő címen talál: www.kaercher.com/REACH

1 Tartó a sugárcsőhöz 2 Manométer 3 Tisztítószer szívócső nyílása 4 Markolat mélyedés (két oldali) 5 Vízcsatlakozás szűrővel 6 Vízcsatlakozó adapter 7 EASY!Lock magasnyomású csatlakozó 8 EASY!Lock magasnyomású tömlő 9 EASY!Lock sugárcső 10 Magasnyomású fúvóka (nemesacél) 11 Tisztítószer betöltési nyílása 12 Vezető görgő rögzítőfékkel 13 Üzemanyag szűrő 14 Biztosítókar 15 Elektromos ellátó vezeték 16 Kar 17 Szerszámtáska (csak HDS C) 18 Kézi szórópisztoly biztonsági rögzítője 19 EASY!Force kézi szórópisztoly 20 Üzemanyag betöltési nyílás 21 Tisztítószer-adagoló szelep 22 Kezelőpult 23 Tartótálca a kézi szórópisztolyhoz 24 A tömlődob összekötőcsöve (csak HDS CX) 25 Fellépő mélyedés 26 Tömlődob (csak HDS CX) 27 Kézi forgatókar a tömlődobhoz (csak HDS CX) 28 Fogantyú 29 Típustábla 30 Ház fedelének zárja 31 Tartozékok tartó rekesze 32 Égőfej 33 Tartótálca a sugárcsőhöz 34 Készülék fedél 35 RM 110/RM 111 ápolórendszer 36 A szivattyú nyomás-/mennyiség szabályozása 37 Olajtartály 38 Olaj leengedési csavar 39 A tisztítószer felszívás visszacsapó szelepe 40 Tisztítószer-szívócső szűrővel 41 Tüzelőanyag szűrő 42 Rögzítőkapocs 43 A vízhiány-biztosíték tömlője (szoft-tompító rendszer) 44 Vízhiány biztosíték 45 Vízhiány biztosíték szűrője 46 Finomszűrő (víz) 47 Úszótartály

A Készülékkapcsoló 1 Üzemmód: Hidegvizes üzemeltetés 2 Üzemmód: Forróvizes üzem (e = öko fokozat, max. 60 °C forró víz) 3 Forgásirány kontroll lámpája (csak 3 fázisú készülékek) 4 Kontroll lámpa üzemkész állapot 5 Kontroll lámpa tüzelőanyag 6 Szerviz kontroll lámpája 7 Kontroll lámpa tisztítószer 8 Rendszer ápoló kontroll lámpája Tartalomjegyzék Környezetvédelem HU 1 Áttekintés HU 1 Szimbólumok a készüléken HU 2 Rendeltetésszerű használat HU 2 Biztonsági tanácsok HU 2 Biztonsági berendezések HU 2 Üzembevétel HU 3 Használat HU 4 Tárolás HU 6 Szállítás HU 6 Ápolás és karbantartás HU 6 Segítség üzemzavar esetén HU 6 Garancia HU 7 Tartozékok és alkatrészek HU 8 EU konformitási nyiltakozat HU 8 Műszaki adatok HU 9 Környezetvédelem A csomagolási anyagok újrahasznosítha- tók. Kérjük, ne dobja a csomagolást a házi szemétbe, hanem vigye el egy újra- hasznosító helyre. A használt készülékek értékes újrahasz- nosítható anyagokat tartalmaznak, ame- lyeket újrahasznosító helyen kell elhe- lyezni. Az elemeknek, olajnak és hasonló anyagoknak nem szabad a környezetbe kerülni. Ezért kérjük, a használt készülé- keket megfelelő gyűjtőrendszeren ke- resztül távolítsa el. Kérjük, a motorolajat, fűtőolajat és benzint ne hagyja a környezetbe jutni. Kérjük, óvja a padlózatot és a fáradt olajat környezetkímélő módon távolítsa el. Áttekintés Készülék elemek Kezelőpult 0/OFF = Ki 153HU– 2 – A tisztítási folyamat kezelő elemei sárgák. – A karbantartás és szerviz kezelő elemei világos szürkék. A magasnyomású vízsugár nem rendelte- tésszerű használat esetén veszélyes le- het. A vízsugarat soha ne irányítsa sze- mélyek, állatok, aktív elektromos szerel- vények vagy maga a készülék felé. Következők tisztítására szolgál: Gépek, járművek, épít- mények, szerszámok, homlokzatok, teraszok, kerti szerszámok, stb. VESZÉLY Sérülésveszély! Benzinkutaknál vagy más veszélyes területeken való használat esetén vegye figyelembe a megfelelő biztonsági előírásokat. A vízminőség követelményei: FIGYELEM Magasnyomású anyagként csak tiszta vizet szabad használni. Szennyeződések idő előtti kopáshoz vagy le- rakódáshoz vezetnek a készülékben és a tartozékok- ban. Ha újrahasznosított vizet használnak, akkor a követke- ző határértékeket nem szabad átlépni. – Vegye figyelembe az adott nemzeti törvényhozó folyadék sugárszóró berendezésekre vonatkozó előírásait. – Vegye figyelembe az adott nemzeti törvényhozó balesetmegelőzésre vonatkozó előírásait. A folya- dék sugárszóró berendezéseket rendszeresen el- lenőrizni kell, és az ellenőrzés eredményét írásban rögzíteni kell. – A készülék melegítő berendezése tüzelőberende- zés. A tüzelőberendezéseket rendszeresen ellen- őrizni kell az adott nemzeti törvényhozó előírásai alapján. – A készüléken/tartozékokon nem szabad változtatá- sokat végrehajtani. A biztonsági berendezések a felhasználó védelmét szolgálják és nem szabad őket hatályon kívül helyezni vagy működésükben megkerülni. – A vízmennyiség csökkentése a szivattyúfejen vagy a szervo-press szabályozóval kinyitja a túlfolyósze- lepet és a víz egy része visszafolyik a szivattyú szí- vó oldalához. – Ha a kézi szórópisztolyt lezárja, úgy hogy a teljes víz visszafolyik a szivattyú szívó oldalához, akkor a túlfolyószelepnél lévő nyomás kapcsoló lekapcsol- ja a szivattyút. – Ha a kézi szórópisztolyt ismét megnyitja, akkor a hengerfejnél a nyomás kapcsoló a szivattyút ismét bekapcsolja. A túlfolyószelep gyárilag van beállítva és leplombálva. Beállítást csak a szerviz végezhet. – A biztonsági szelep kinyílik, ha a túlfolyószelep ill. a nyomás kapcsoló meghibásodik. A biztonsági szelep gyárilag van beállítva és leplombál- va. Beállítást csak a szerviz végezhet. – A vízhiány biztosíték megakadályozza, hogy az égőfej vízhiány estén bekapcsoljon. – Egy szűrő megakadályozza a biztosíték szennye- ződését és ezt rendszeresen tisztítani kell. – A füstgáz hőmérséklet korlátozó túl magas füstgáz hőmérséklet elérése esetén kikapcsolja a készülé- ket. Szín megjelölés Szimbólumok a készüléken Áramütés veszélye! A berendezéssel csak villamos szakem- ber vagy arra felhatalmazott szakképzett személyzet dolgozhat. Égési sérülésveszély forró felületek ál- tal! Fulladási veszély! A szennygázt ne léle- gezze be. Rendeltetésszerű használat Kérem, ásványolajat tartalmazó szennyvizet ne en- gedjen a földbe, vizekbe vagy a csatornába. Motormo- sást vagy alapzat mosást ezért kérjük, hogy csak erre alkalmas, olajleválasztóval ellátott, helyen végezzen. pH-érték 6,5...9,5 elektromos vezetőképesség * a friss víz vezető- képessége +1200 µS/cm ülepíthető anyagok ** < 0,5 mg/l leszűrhető anyagok *** < 50 mg/l Szénhidrogének < 20 mg/l Klorid < 300 mg/l Szulfát < 240 mg/l kalcium < 200 mg/l Összkeménység < 28 °dH < 50 °TH < 500 ppm (mg CaCO

/l) Vas < 0,5 mg/l Mangán < 0,05 mg/l Réz < 2 mg/l Aktív klór < 0,3 mg/l kellemetlen szagoktól mentes

• Maximum összesen 2000 µS/cm ** próbatérfogat 1 l, ülepítési idő 30 perc *** abrazív anyagok nélkül Biztonsági tanácsok Biztonsági berendezések Túlfolyószelep két nyomáskapcsolóval Biztonsági szelep Vízhiány biztosíték Füstgáz hőmérséklet korlátozó 154 HU– 3 몇 FIGYELMEZTETÉS Sérülésveszély! A készüléknek, a tartozékoknak, a ve- zetékeknek és a csatlakozásoknak kifogástalan állapot- ban kell lenniük. Ha a készülék állapota nem kifogásta- lan, akkor nem szabad használni. Rögzítőfék rögzítése.

A csavarok meghúzási nyomatéka: 6,5-7,0 Nm

Akassza be a szerszámtáskát a készüléken talál- ható felső rögzítő peckekbe. Hajtsa le a szerszámtáskát és pattintsa be. A szerszámtáskát 2 csavarral rögzítse (meghúzási nyomaték: 6,5-7,0 Nm). Megjegyzés: 2 csavar marad meg.

Akassza be a tömlődobot a készüléken található alsó rögzítő peckekbe. Hajtsa fel a tömlődobot és pattintsa be. A tömlődobot 4 csavarral rögzítse (meghúzási nyo- maték: 6,5-7,0 Nm). A tömlődob összekötő tömlőjét szerelje fel a készü- lék magasnyomású csatlakozására. Megjegyzés: Az EASY!Lock-rendszer egy gyorsan záró menet révén egyetlen fordulattal, gyorsan és biz- tonságosan összeköti egymással az alkotóelemeket.

Kösse össze a sugárcsövet és a kézi szórópisz- tolyt, majd húzza meg kézzel (EASY!Lock). Csatlakoztassa a magasnyomású fúvókát a sugár- csőre. Szerelje fel a hollandi anyát, és húzza meg kézzel (EASY!Lock). Tömlődob nélküli készülék: Kösse össze a magasnyomású tömlőt a kézi szó- rópisztollyal és a magasnyomású csatlakozóval, majd húzza meg kézzel (EASY!Lock). Készülék tömlődobbal: Kösse össze a magasnyomású tömlőt és a kézi szórópisztolyt, majd húzza meg kézzel (EA- SY!Lock). FIGYELEM Károsodás veszélye! A magasnyomású tömlőt mindig teljesen tekerje le.

A magasnyomású csövet teljesen tekerje le a töm- lődobról. Emelje ki a magasnyomású tömlő rögzítőkapcsát és húzza ki a tömlőt. A tömlőkapcsot tolja be egészen a csőkötésbe és biztosítsa a rögzítőkapoccsal. A helyi víz keménység megállapítása: – A helyi ellátó vállalaton keresztül, – keménység ellenőrző berendezéssel (megrend. szám 6.768-004). Megjegyzés: – Az RM 110 kemény víz esetében meggátolja a fű- tőspirál elvízkövesedését. – Az RM 111 lágy víz esetében szivattyúápolásra és a szennyvízképződés megakadályozására szolgál. Megjegyzés: A palackot behelyezéskor erősen nyomja be, hogy a kupak átszúródjon. A palackot ne vegye ki addig, amíg ki nem ürült. Megjegyzés: Egy palackos RM 110 ápolórendszer a szállított tartozékok része. Rendszer ápoló palackot kicserélni.

VESZÉLY Robbanásveszély! Csak dízel üzemanyagot vagy kön- nyű fűtőolajat töltsön bele. Nem megfelelő üzemanya- got, pl. benzint, nem szabad használni. FIGYELEM Károsodás veszélye! A készüléket soha ne üzemeltes- se üres üzemanyagtartállyal. Máskülönben az üzem- anyag-szivattyú elromlik. Töltse fel a tüzelőanyag tartályt. Zárja le a tanksapkát. Törölje le a túlfolyt tüzelőanyagot. VESZÉLY Sérülésveszély! – Csak Kärcher termékeket használjon. – Semmi esetre se töltsön be oldószert (benzin, ace- ton, hígító stb.). – Kerülje a szemmel és bőrrel való érintkezést. – Vegye figyelembe a tisztítószergyártó biztonsági- és kezelési megjegyzéseit. A Kärcher egyedi tisztítószer- és ápolószer progra- mot kínál. Kereskedője készséggel ad tanácsot. Tisztítószer feltöltése. A csatlakozási értékeket lásd a Műszaki adatoknál. Csatlakoztassa a bevezető tömlőt (minimális hossz 7,5 m, minimális átmérő 3/4”) a vízcsatlakozó adapterrel a készülék vízcsatlakozására és a víz- befolyásra (például vízcsapra). Megjegyzés: A szállítási terjedelem nem tartalmaz hozzáfolyó tömlőt. Üzembevétel Fogantyú felszerelése Szerszámtáska felszerelése (csak HDS C) Tömlődob felszerelése (csak HDS CX) A kézi szórópisztolyt, a sugárcsövet, a fúvókát és a magasnyomású tömlőt felszerelni Tartalék magasnyomású tömlő felszerelése Készülék tömlődobbal Ápolórendszer Ápolórendszer meghatározása Vízkeménység (°dH) Alkalmazandó rendszerápoló szer <3 RM 111 >3 RM 110 Rendszer ápoló palack cseréje Tüzelőanyag feltöltése Tisztítószer feltöltése Víz csatlakozás 155HU– 4 Ha egy külső tartályból szeretne vizet felszívni, akkor a következő átépítésre van szükség: Rendszerápoló palackot levenni.

A 2 csavart az égőfej házon lecsavarni.

A hátlapot lecsavarozni és levenni. A hátlapban maradnak a rendszerápoló tartály csonkjai.

Távolítsa el a vízcsatlakozást a finomszűrőn. Csavarozza le a finomszűrőt a szivattyúfejen. A rendszerápoló tartályát levenni.

Csavarozza le az úszótartályhoz vezető felső be- vezetőtömlőt. Csatlakoztassa a felső bevezetőtömlőt a szivattyú- fejhez. Dugjon vakdugót a tisztítószer adagolószelep öblí- tő vezetékébe. Kösse be a szívócsövet (átmérő legalább 3/4“) a szűrővel (tartozék) a vízvezetékbe. – Max. szívómagasság: 0,5 m Amíg a szivattyú a vizet felszívja, addig Ön: Állítsa a szivattyúegység nyomás-/mennyiség sza- bályozóját maximális értékre. Zárja le tisztítószer adagoló szelepet. VESZÉLY Sérülés- és rongálódásveszély! Soha ne szívjon fel vi- zet ivóvíz tartályból. Semmi esetre sem szabad a ké- szülékkel oldószertartalmú folyadékot, pl. lakkhígítót, benzint, olajt vagy szűretlen vizet felszívni. A készülék- ben található tömítések nem oldószerállók. Az oldósze- rek permetezésekor képződő köd rendkívül gyúlékony, robbanásveszélyes és mérgező. A visszaszerelés fordított sorrendben történik. Megjegyzés: Ügyeljen arra, hogy a mágnes szelep ká- bele a rendszerápoló tartálynál ne csípődjön be.

Megjegyzés: A hátlap felhelyezése után nyúljon be a rendszerápoló torokba, és nyomja a csonkokat a rend- szerápoló tartályra. – A csatlakozási értékeket lásd a Műszaki adatoknál és a Típus táblán. – Az elektromos csatlakozást villanyszerelőnek kell elvégezni és meg kell felelnie az IEC 60364-1-nek. VESZÉLY Sérülésveszély áramütés által! – Az alkalmatlan elektromos hosszabbító vezetékek veszélyt okozhatnak. A szabadban kizárólag az adott célra engedélyezett és megfelelő jelöléssel ellátott, megfelelő keresztmetszetű elektromos hosszabbító vezetékeket használjon. – A hosszabbító vezetéket mindig teljesen tekerje le. – Az alkalmazott hosszabbító vezeték dugaszának és csatlakozóhüvelyének vízhatlannak kell lennie. FIGYELEM A megengedett maximális hálózati impedenciát az elektromos csatlakozási pontnál (lásd Műszaki adatok) nem szabad túllépni. Amennyiben valami nem világos a csatlakozási pontnál lévő hálózati impedanciával kap- csolatban, akkor kérem, lépjen kapcsolatba az energia- ellátó vállalattal. VESZÉLY Robbanásveszély! Ne permetezzen ki éghető folyadé- kokat. VESZÉLY Sérülésveszély! A készüléket soha ne használja sugár- cső nélkül. Minden használat előtt ellenőrizze, hogy a sugárcső szorosan illeszkedik-e. A sugárcső csavarza- tát kézzel kell meghúzni. VESZÉLY Sérülésveszély! Munka közben a kézi szórópisztolyt és a sugárcsövet mindkét kézzel tartsa. VESZÉLY Sérülésveszély! Üzem közben a kart és a biztosítókart nem szabad fixen beszorítani. VESZÉLY Sérülésveszély! A biztosítókar megrongálódása esetén keresse fel a vevőszolgálatot. FIGYELEM Károsodás veszélye! A készüléket soha ne üzemeltes- se üres üzemanyagtartállyal. Máskülönben az üzem- anyag-szivattyú elromlik. A kézi szórópisztoly kinyitása: Húzza meg a bizto- sítókart és a kart. A kézi szórópisztoly zárása: Engedje el a biztosító- kart és a kart. VESZÉLY Sérülésveszély! A fúvóka cseréje előtt a készüléket ki kell kapcsolni, és a kézi szórópisztolyt működtetni kell, amíg a készülék nyomásmentes nem lesz. Biztosítsa a kézi szórópisztolyt, ehhez tolja előre a biztonsági zárat. Cserélje ki a fúvókát. A készülékkapcsolót állítsa a kívánt üzemmódra. Az üzemkész állapot kontroll lámpája világít. A készülék röviden beindul és kikapcsol, amint a mun- kanyomást elérte. Megjegyzés: Ha üzem alatt kigyullad a forgási irány jel- zőlámpa, a készüléket azonnal ki kell kapcsolni, és az üzemzavart el kell hárítani, lásd „Segítség üzemzavar esetén“. Biztosítsa ki a kézi szórópisztolyt, ehhez tolja hátra a biztonsági zárat. A kézi szórópisztoly működtetésénél a készülék ismét bekapcsol. Megjegyzés: Ha nem jön víz a magasnyomású szóró- fejből, légtelenítse a szivattyút. Lásd „Segítség üzemza- varok esetén - A készülék nem termel nyomást“. A készülékkapcsolót állítsa a kívánt hőmérsékletre. A szabályozó orsó óra járásának megfelelő elfordí- tása: Munkanyomás emelése (MAX). A szabályozó orsó óra járásával ellentétes elfordí- tása: Munkanyomás csökkentése (MIN). Szívjon föl vizet a tartályból Áram csatlakozás Használat A kézi szórópisztoly kinyitása/zárása Szórófej cseréje A készülék bekapcsolása Tisztítási hőmérséklet beállítása A munkanyomás és a szállított mennyiség beállítása A szivattyú nyomás-/mennyiség szabályozása 156 HU– 5 – A környezet védelme érdekében takarékosan bán- jon a tisztítószerekkel. – A tisztítószernek a tisztítandó felületre alkalmas- nak kell lenni. A tisztítószer adagoló szelep segítségével állítsa be a tisztítószer koncentrációját a gyártó adatainak megfelelően. Megjegyzés: Irányértékek a kezelőpulton maximális munkanyomás esetén. Megjegyzés: Ha a tisztítószert külső tartályból kívánja felszívatni, akkor vezesse ki a tisztítószer szívótömlőjét a nyíláson. Nyomás/hőmérséklet és tisztítószer koncentráció beállítása a tisztítandó felületnek megfelelően. Megjegyzés: A nagynyomású sugarat előbb nagy tá- volságból kell a tisztítandó tárgyra irányítani, elkerülen- dő az esetleges túl nagy nyomás okozta károkat. – Szenny oldása: Takarékosan permetezze fel a tisztítószert és 1...5 percig hagyja hatni, de ne hagyja megszáradni. – Szenny eltávolítása: A feloldott szennyeződést magasnyomású sugár- ral mossa le. Enyhe szennyeződések eltávolítására és öblítéshez, pl.: kerti szerszámok, teraszok, szerszámok stb. A munkanyomást igény szerint állítsa be. A készülék a leggazdaságosabb hőmérséklet tarto- mányban működik (max. 60 °C). VESZÉLY Forrázásveszély! A készülékkapcsolót állítsa a kívánt hőmérsékletre. A következő tisztítási hőmérsékleteket ajánljuk: – Enyhe szennyeződés 30-50 °C – Fehérje tartalmú szennyeződések, pl. az élelmi- szeriparban max. 60 °C – gépjármű tisztítás, gép tisztítás 60-90 °C Biztosítsa a kézi szórópisztolyt, ehhez tolja előre a biztonsági zárat. Állítsa „0“-ra a tisztítószer-adagoló szelepet. Készülékkapcsolót 1. fokozatra (üzem hideg víz- zel) állítani. Öblítse le a készüléket nyitott kézi szórópisztollyal legalább 1 percig. VESZÉLY Forrázásveszély forró víz által! Forró vízzel történő üzem után a készüléket lehűlés céljából legalább két percig hideg vízzel, nyitott kézi szórópisztollyal kell üze- meltetni. Zárja el a víztápláló-vezetéket. Nyissuk ki a kézi szórópisztolyt. Kapcsolja be a készüléket a készülék kapcsolóval, és járassa 5-10 másodpercen keresztül. Zárja le a kézi szórópisztolyt. Állítsa „0/OFF“-ra a készülékkapcsolót. Csak száraz kézzel húzza ki a hálózati dugót a du- galjból. Távolítsa el a vízcsatlakozást. Húzza meg a kézi szórópisztolyt, amíg a készülék nyomástól mentes lesz. Biztosítsa a kézi szórópisztolyt, ehhez tolja előre a biztonsági zárat. A sugárcsövet a készülék fedelének tartójába kat- tintsa be. A magasnyomású tömlőt és az elektromos vezeté- ket tekerje fel és akassza a tartóra. Készülék tömlődobbal: A magasnyomású tömlőt a feltekerés előtt nyújtva fektesse le. Fordítsa el a kézi forgatókart az óra járásával meg- egyezően (nyílirány). Megjegyzés: A nagynyomású tömlőt és a villamos ve- zetéket nem szabad megtörni. FIGYELEM Károsodás veszélye! A fagy tönkreteszi a készüléket, ha előtte nem ürítette le a vizet. A készüléket fagymentes helyen kell tárolni. Ha a készülék kürtőre csatlakozik, a következőkre kell figyelni: FIGYELEM A kürtőn keresztül behatoló hideg levegő megrongál- hatja a készüléket. A készüléket 0 °C alatti külső hőmérséklet esetén válassza le a kéménytől. Ha nincs mód a fagymentes tárolásra, a készüléket üzemen kívül kell helyezni. Hosszabb üzemszünetek esetén vagy amikor a fagy- mentes tárolás nem lehetséges: Ürítse ki a tisztítószer tartályt. Víz leeresztése. Öblítse át a készüléket fagyállószerrel Csavarja le a víztápláló-vezeték tömlőt és a ma- gasnyomású tömlőt. A kazán alján a táplálóvezetéket csavarozza le és a fűtőspirált hagyja kiürülni. A készüléket max. 1 percig hagyja menni, amíg a szivattyú és a vezetékek kiürülnek. Megjegyzés: Vegye figyelembe a fagyállószer gyártó- jának az alkalmazásra vonatkozó előírásait. Töltse fel az úszótartályt kereskedelmi forgalom- ban kapható fagyállószerrel. Kapcsolja be a készüléket (égőfej nélkül), amíg a készülék teljesen átöblítődik. Ez bizonyos fokú korrózió védelmet is biztosít. Használat tisztítószerrel Tisztítás Javasolt tisztítási módszer Használat hideg vízzel Eco fokozat Használat forró vízzel A használat megszakítása Tisztítószeres használat után A készülék kikapcsolása A készülék tárolása Fagyás elleni védelem Leállítás Víz leeresztése Öblítse át a készüléket fagyállószerrel 157HU– 6 몇 VIGYÁZAT Sérülés- és rongálódásveszély! Tárolás esetén vegye figyelembe a készülék súlyát.

FIGYELEM Károsodás veszélye! A készülék villástargoncával törté- nő rakodása esetén vegye figyelembe az ábrát. FIGYELEM Szállítás közben óvja a kart a károsodástól. 몇 VIGYÁZAT Sérülés- és rongálódásveszély! Szállítás esetén vegye figyelembe a készülék súlyát. Járművel történő szállítás esetén a készüléket az adott irányelveknek megfelelően kell csúszás és borulás ellen biztosítani. VESZÉLY Sérülésveszély véletlenül beinduló készülék és áram- ütés által. A készüléken történő bármiféle munka előtt kapcsolja ki a készüléket és húzza ki a hálózati csatla- kozót. Zárja el a víztápláló-vezetéket. Nyissuk ki a kézi szórópisztolyt. Kapcsolja be a készüléket a készülék kapcsolóval, és járassa 5-10 másodpercen keresztül. Zárja le a kézi szórópisztolyt. Állítsa „0/OFF“-ra a készülékkapcsolót. Csak száraz kézzel húzza ki a hálózati dugót a du- galjból. Távolítsa el a vízcsatlakozást. Húzza meg a kézi szórópisztolyt, amíg a készülék nyomástól mentes lesz. Biztosítsa a kézi szórópisztolyt, ehhez tolja előre a biztonsági zárat. Hagyja lehűlni a készüléket. A rendszeres biztonsági felülvizsgálat elvégzésé- ről, ill. karbantartási szerződés megkötéséről a Kär- cher szakkereskedés tájékoztatja Önt. Tisztítsa ki a vízcsatlakozás szűrőjét. Finomszűrő tisztítása. Tisztítsa meg az üzemanyag szűrőt. Ellenőrizze a olajszintet. FIGYELEM Rongálódásveszély! Tejes olajnál azonnal értesítse a Kärcher szervizt. Tisztítsa ki a vízhiány biztosíték szűrőjét. Tisztítsa ki a tisztítószer-szívócső szűrőjét. Cserélje az olajat. A készülék karbantartását a szerviz szolgálattal vé- geztesse el. Vegye ki a szűrőt. A szűrőt vízben tisztítsa ki és helyezze vissza. Tegye nyomásmentessé a készüléket. Csavarozza le a finomszűrőt a szivattyúfejen. A finomszűrőt leszerelni és a szűrőbetétet kivenni. Tisztítsa ki tiszta vízzel vagy sűrített levegővel a szűrőbetétet.

Fordított sorrendben rakja össze. Kopogtassa le az üzemanyag szűrőt. Ne engedje az üzemanyagot a környezetbe kerülni. Tegye nyomásmentessé a készüléket. Emelje ki a rögzítőkapcsot és húzza ki a vízhiány biztosíték tömlőjét (szoft-tompító rendszer). Vegye ki a szűrőt. Megjegyzés: Adott esetben hajtsa be az M8 csavart kb. 5 mm-re és húzza ki azzal a szűrőszitát. A szűrőt vízben tisztítsa ki. Tolja be a szűrőt. A tömlőgombot tolja egészen a vízhiány biztosíték- ba és biztosítsa a rögzítőkapoccsal. Húzza ki a tisztítószer szívótámasztékait. A szűrőt vízben tisztítsa ki és helyezze vissza. Készítsen elő egy kb. 1 liter olajhoz való felfogó- edényt. Oldja ki a leeresztő csavart. Húzza meg ismét a leeresztő csavart. Az olajat lassan töltse fel a „MAX“ jelig. Megjegyzés: A légbuborékoknak el kell tudni illanni. A olaj fajtáját és a töltési mennyiséget lásd a Műsza- ki adatoknál. VESZÉLY Sérülésveszély véletlenül beinduló készülék és áram- ütés által. A készüléken történő bármiféle munka előtt kapcsolja ki a készüléket és húzza ki a hálózati csatla- kozót.

Cserélje meg a pólusokat a készülék dugós csatla- kozójánál. – Nincs hálózati feszültség, lásd „A készülék nem megy“. – Vízhiány Ellenőrizze a vízcsatlakozást, vezetékeket. – A magasnyomású rendszer szivárog Ellenőrizze a magasnyomású rendszer és csatla- kozásainak vízzáróságát. Tárolás Szállítás Ápolás és karbantartás Karbantartási időközök Hetente Havonta 500 üzemóránként, legalább évente Karbantartási munkák A vízcsatlakozás szűrőjének tisztítása Finomszűrő tisztítása Az üzemanyag szűrő tisztítása Vízhiány biztosíték szűrőjének tisztítása A tisztítószer-szívócső szűrőjének tisztítása Olajcsere A használt olajat környezet kímélő módon távolítsa el vagy adja le gyűjtőhelyen. Segítség üzemzavar esetén A forgási irány jelzőlámpa villog (csak 3 fázisú készülékek) Kontroll lámpa üzemkészenlét kialszik Szerviz kontroll lámpája 1x villog 158 HU– 7 – Hiba a feszültségellátásban vagy a motor áramfel- vétele túl nagy. Ellenőrizze a hálózati csatlakozókábelt és a háló- zati biztosítékokat. Értesítse a szervizt. – A motor túl van terhelve/túlmelegedett. Állítsa „0/OFF“-ra a készülékkapcsolót. Hagyja lehűlni a készüléket. Kapcsolja be a készüléket. – Az üzemzavar ismét fellép. Értesítse a szervizt. – A füstgáz hőmérséklet korlátozója kioldott. Állítsa „0/OFF“-ra a készülékkapcsolót. Hagyja lehűlni a készüléket. Kapcsolja be a készüléket. – Az üzemzavar ismét fellép. Értesítse a szervizt. – A Reed kapcsoló a vízhiány biztosítékban be van ragadva vagy a mágneses dugattyú szorul. Értesítse a szervizt. – A lángérzékelő kikapcsolta az égőfejet. Értesítse a szervizt. – A tüzelőanyag tartály üres. Töltse fel a tüzelőanyag tartályt. – A rendszer ápoló palack üres. Rendszer ápoló palackot kicserélni. – Üres a tisztítószer tartály. Tisztítószer feltöltése. – Nincs hálózati feszültség Ellenőrizze a hálózati csatlakozókábelt/vezetéket. – Levegő a rendszerben Szivattyú légtelenítése: Állítsa „0“-ra a tisztítószer-adagoló szelepet. Nyitott kézi szórópisztollyal a készüléket a készü- lékkapcsolóval többször kapcsolja be és ki. A szivattyúegység nyomás-/mennyiség szabályo- zóját nyitott kézi szórópisztoly mellett nyissa ki és zárja el. Megjegyzés: A magasnyomású csatlakozás szétsze- relés által a légtelenítési folyamat felgyorsul. Ha a tisztítószer tartály üres, töltse fel. Ellenőrizze a csatlakozásokat és vezetékeket. – A nyomás MIN-re van állítva Állítsa a nyomást MAX-ra. – A vízcsatlakozás szűrője piszkos Tisztítsa ki a szűrőt. Tisztítsa ki a finomszűrőt, szükség szerint cserélje ki. – A víz hozzáfolyó mennyiség kevés Ellenőrizze a víz hozzáfolyó mennyiséget (lásd Műszaki adatok). – A szivattyú szivárog Megjegyzés: 3 csepp/perc a megengedett. A készülék erős szivárgásánál a szervizzel ellen- őriztesse. – A magasnyomású rendszer szivárog Ellenőrizze a magasnyomású rendszer és csatla- kozásainak vízzáróságát. Hagyja járni a készüléket nyitott tisztítószer adago- ló szelep és lezárt víztápláló vezeték mellett, amíg az úszótartály kiürül és a nyomás „0“-ra esik le. Nyissa ki ismét a víztápláló-vezetéket. A szivattyú még mindig nem szív fel tisztítószert, ennek a következő okai lehetnek: – A tisztítószer-szívócső szűrője piszkos Tisztítsa meg a szűrőt. – A visszacsapó szelep beragadt Húzza le a tisztítószer tömlőt és oldja ki a vissza- csapó szelepet egy tompa tárggyal. – A tüzelőanyag tartály üres. Töltse fel a tüzelőanyag tartályt. – Vízhiány Ellenőrizze a vízcsatlakozást, vezetékeket. Tisztítsa ki a vízhiány biztosíték szűrőjét. – Piszkos a tüzelőanyag szűrő Cserélje ki a tüzelőanyag szűrőt. – Nincs gyújtószikra Ha az üzem alatt a nézőüvegen keresztül nem lát- ható gyújtószikra, akkor a készüléket ellenőriztes- se a szervizzel. – Munkanyomás/szállított mennyiség túl magas Csökkentse a munkanyomást/szállított mennyisé- get a szivattyúegység nyomás-/mennyiség szabá- lyozóján. – Kormos fűtőspirál A koromtalanítassa a készüléket a szervizzel. Ha a hibát nem lehet elhárítani, akkor a készüléket a szervizzel kell ellenőriztetni. Minden országban az illetékes forgalmazónk által ki- adott garancia feltételek érvényesek. Az esetleges üzemzavarokat az Ön készülékén a garancia lejártáig költségmentesen elhárítjuk, amennyiben anyag- vagy gyártási hiba az oka. Garanciális esetben kérjük, fordul- jon a vásárlást igazoló bizonylattal kereskedőjéhez vagy a legközelebbi hivatalos szakszervizhez. 2x villog 3x villog 4x villog 5x villog 6x villog Kontroll lámpa tüzelőanyag világít Rendszer ápoló kontroll lámpája világít Tisztítószer kontroll lámpa világít A készülék nem megy A készülék nem termel nyomást A készülék ereszt, víz csöpög a készülék aljából A készülék zárt kézi szórópisztolynál folyamatosan ki/be kapcsol A készülék nem szív fel tisztítószert Az égőfej nem gyújt A beállított hőmérsékletet forró vizes üzem esetén nem éri el Szerviz Garancia 159HU– 8 Megjegyzés: A készülék kéményhez csatlakoztatása esetén vagy ha a készülék nem belátható, lángőr beépí- tését ajánljuk (opcionális). Kizárólag eredeti tartozékokat és eredeti pótalkatrésze- ket alkalmazzon, mivel ezek szavatolják a készülék biz- tonságos és zavarmentes üzemét. A tartozékokkal és pótalkatrészekkel kapcsolatos infor- mációkat a www.kaercher.com oldalon olvashatja. Ezennel tanúsítjuk, hogy az alábbiakban megnevezett gép tervezése és építési módja alapján az általunk for- galomba hozott kivitelben megfelel az EU irányelvek vo- natkozó, alapvető biztonsági és egészségügyi követel- ményeinek. A gép jóváhagyásunk nélkül történő módo- sítása esetén ez a nyilatkozat elveszti érvényességet. A készülék megfelel az EU-ban és Magyarországon (HU) harmonizált szabványoknak. Az aláírók az igazgatóság megbízásából és teljes körű meghatalmazásával járnak el. A dokumentáció összeállításáért felelős: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2018/10/01 Tartozékok és alkatrészek EU konformitási nyiltakozat Termék: Nagynyomású tisztító Típus: 1.169-xxx Típus: 1.173-xxx Típus: 1.174-xxx Vonatkozó európai közösségi irányelvek: 2006/42/EK (+2009/127/EK) 2014/30/EU 2000/14/EK Alkalmazott harmonizált szabványok: EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 2015 EN 60335–1 EN 60335–2–79 EN 61000–3–2: 2014 HDS 7/16: EN 61000–3–3: 2013 HDS 6/10, HDS 6/12, HDS 6/14, HDS 8/17: EN 61000–3–11: 2000 EN 62233: 2008 Követett megfelelés megállapítási eljárás: 2000/14/EK: V. függelék Hangteljesítményszint dB(A) HDS 6/10 Mért: 91 Garantált: 94 HDS 6/12 Mért: 91 Garantált: 94 HDS 6/14 Mért: 91 Garantált: 94 HDS 7/16 Mért: 92 Garantált: 95 HDS 8/17 Mért: 93 Garantált: 96 Chairman of the Board of Management Director Regulatory Affairs & Certification 160 HU– 9 Műszaki adatok

HDS 6/10 HDS 6/12 HDS 6/14

Hálózati csatlakozókábel Feszültség V 100 230-240 230 Áramfajta Hz 1~ 50 1~ 50 1~ 50 Csatlakozási teljesítmény kW 2,9 3,0 3,6 Elektromos biztosíték (lomha) A 30 13 16 Védelmi fokozat -- IPX5 IPX5 IPX5 Védelmi osztály -- I I I Maximális megengedett hálózati impedancia Ohm 0.3710 0.3710 0.3710 Vízcsatlakozás Hozzáfolyási hőmérséklet (max.) °C 30 30 30 Hozzáfolyási mennyiség (min.) l/h (l/min) 800 (13,3) 800 (13,3) 800 (13,3) Szívásmagasság nyitott tartályból (20 °C) m 0,5 0,5 0,5 Hozzáfolyási nyomás (max.) MPa (bar) 1 (10) 1 (10) 1 (10) Teljesítményre vonatkozó adatok Szállított vízmennyiség l/h (l/min) 240-560 (4- 9,3) 240-560 (4- 9,3) 240-560 (4- 9,3) Víz munkanyomása (standard szórófejjel) MPa (bar) 3-10 (30-100) 3-12 (30-120) 3-14 (30-140) Max. üzemi túlnyomás (biztonsági szelep) MPa (bar) 12 (120) 15 (150) 17 (170) Max. munkahőmérséklet forró víz °C 98 98 98 Tisztítószer felszívás l/h (l/min) 0-33,6 (0-0,56) 0-33,6 (0-0,56) 0-33,6 (0-0,56) Égőfej teljesítmény kW 43 43 43 Maximális fűtőolaj felhasználás kg/h 3,5 3,5 3,5 A kézi szórópisztoly visszalökőereje (max.) N 21,8 25,6 25,6 A standard fúvóka fúvókamérete -- 043 042 036 Az EN 60335-2-79 szerint megállapított értékek Zaj kibocsátás Hangnyomás szint L

dB(A)333 Hangnyomás szint L

dB(A) 94 94 94 Kéz-kar vibrációs kibocsátási érték Kézi szórópisztoly m/s

2,7 2,7 2,7 Sugárcső m/s

0,3 0,3 0,3 Üzemanyagok Tüzelőanyag -- Fűtőolaj EL vagy dízel Fűtőolaj EL vagy dízel Fűtőolaj EL vagy dízel Olaj mennyiség l 0,3 0,3 0,3 Olaj fajta -- 0W40 0W40 0W40 Méretek és súly hosszúság x szélesség x magasság mm 1060 x 650 x

Jellemző üzemi súly, C kg 108,1 108,1 108,1 Jellemző üzemi súly, CX kg -- -- 111 Tüzelőanyag tartály l 15,5 15,5 15,5 Tisztítószer tartály l 15,5 15,5 15,5 161HU– 10

HDS 7/16 HDS 7/16 HDS 8/17

Hálózati csatlakozókábel Feszültség V 400 230 400 230 Áramfajta Hz 3~ 50 3~ 50 3~ 50 3~ 50 Csatlakozási teljesítmény kW 4,7 4,7 5,7 5,7 Elektromos biztosíték (lomha) A 16 16 16 16 Védelmi fokozat -- IPX5 IPX5 IPX5 IPX5 Védelmi osztály -- I I I I Maximális megengedett hálózati impedancia Ohm -- -- 0.2638 Vízcsatlakozás Hozzáfolyási hőmérséklet (max.) °C 30 30 30 Hozzáfolyási mennyiség (min.) l/h (l/min) 900 (15) 900 (15) 1000 (16,7) Szívásmagasság nyitott tartályból (20 °C) m 0,5 0,5 0,5 Hozzáfolyási nyomás (max.) MPa (bar) 1 (10) 1 (10) 1 (10) Teljesítményre vonatkozó adatok Szállított vízmennyiség l/h (l/min) 270-660 (4,5- 11) 270-660 (4,5- 11) 290-760 (4,8- 12,7) Víz munkanyomása (standard szórófejjel) MPa (bar) 3-16 (30-160) 3-16 (30-160) 3-17 (30-170) Max. üzemi túlnyomás (biztonsági szelep) MPa (bar) 19,5 (195) 19,5 (195) 20,5 (205) Max. munkahőmérséklet forró víz °C 98 98 98 Tisztítószer felszívás l/h (l/min) 0-39,6 (0-0,66) 0-39,6 (0-0,66) 0-45,6 (0-0,76) Égőfej teljesítmény kW 43 43 51 Maximális fűtőolaj felhasználás kg/h 4,1 4,1 4,7 A kézi szórópisztoly visszalökőereje (max.) N 32,4 32,4 39,8 A standard fúvóka fúvókamérete -- 040 040 045 Az EN 60335-2-79 szerint megállapított értékek Zaj kibocsátás Hangnyomás szint L

dB(A) 77 77 79 Bizonytalanság K

dB(A) 3 3 3 Hangnyomás szint L

dB(A) 95 95 96 Kéz-kar vibrációs kibocsátási érték Kézi szórópisztoly m/s

2,6 2,6 2,0 Sugárcső m/s

0,3 0,3 0,3 Üzemanyagok Tüzelőanyag -- Fűtőolaj EL vagy dízel Fűtőolaj EL vagy dízel Fűtőolaj EL vagy dízel Olaj mennyiség l 0,3 0,3 0,3 Olaj fajta -- SAE 90 SAE 90 SAE 90 Méretek és súly hosszúság x szélesség x magasság mm 1060 x 650 x
