HASZNÁLATI ÚTMUTATÓ N6P8H Tenda

NVR×1
- Hálózati adapter x 1
Egerx1
Telepitési csomag x 1 (Csavar:menet atmero:3,5mm,hossza:5mm;fej atmero:6,5mm)
- Gyors telepítési utmutató x 1

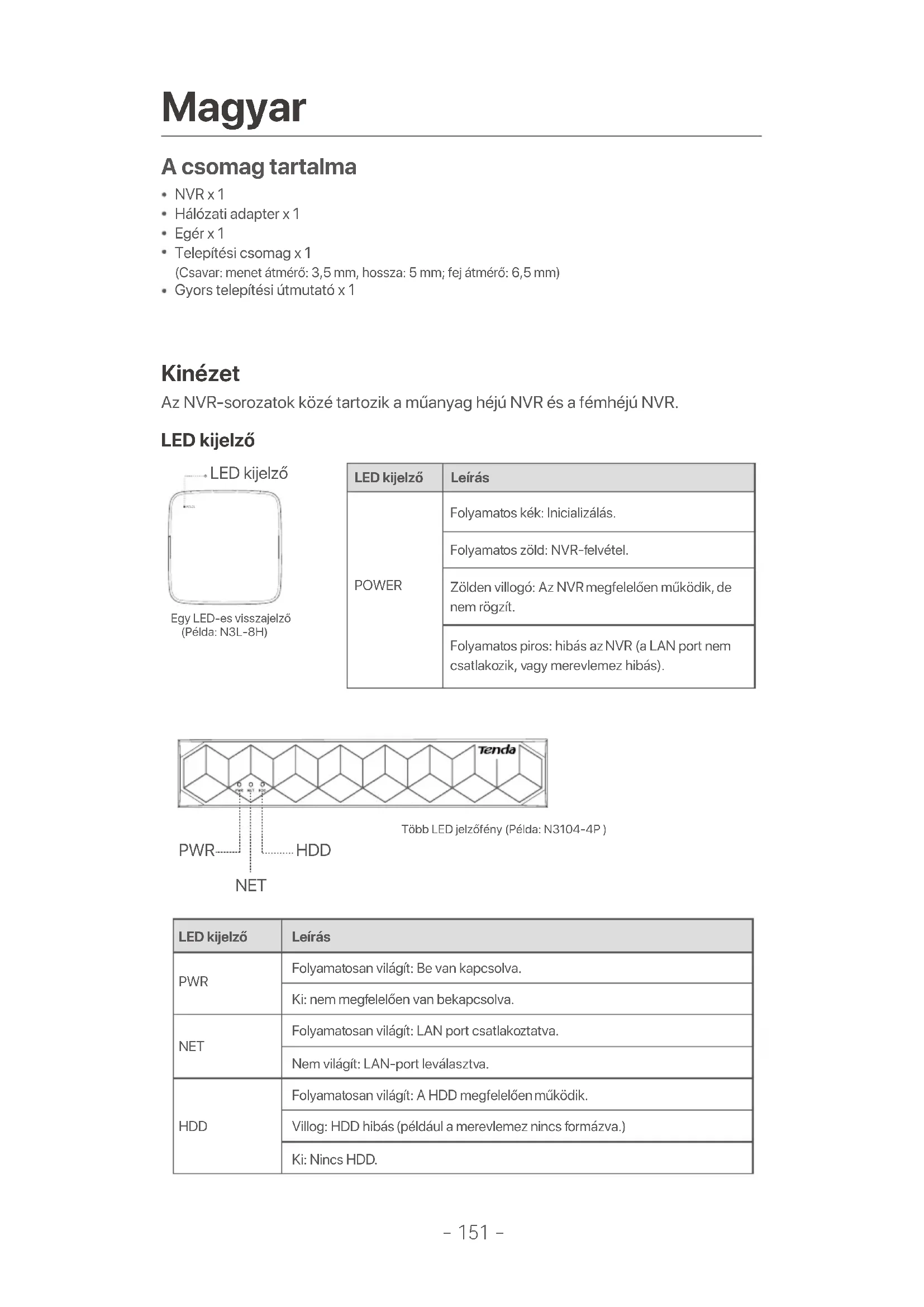

Kinézet

Az NVR-sorozatok kóze tartozik a muanyag héjú NVR és a fémhéjú NVR.

LED kijelzó

Egy LED-es visszajelzo (Példa: N3L-8H)

LED kijelző	Leírás
POWER	Folyamatos kék: Inicializálás.
	Folyamatos zöld: NVR-felvétel.
	Zölden villoggó: Az NVR megfeleloen működik, de nem rögzít.
	Folyamatos piros: hibás az NVR (a LAN port nem csatlakozik, vagy merevlemez hibás).

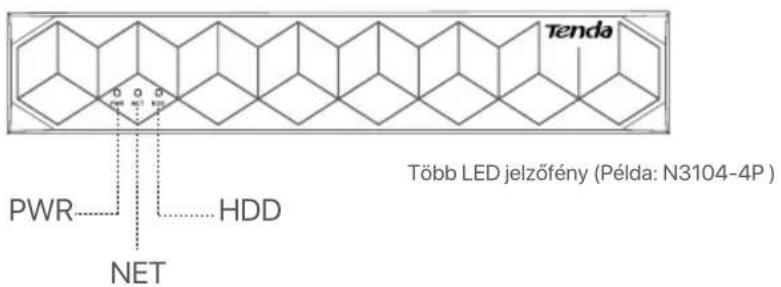

LED kijelző	Leírás
PWR	Folyamatosan világít: Be van kapcsolva.
	Ki: nem megfeleloen van bekapcsolva.
NET	Folyamatosan világít: LAN port csatlakoztatva.
	Nem világít: LAN-port leválasztva.
HDD	Folyamatosan világít: A HDD megfeleloen működik.
	Villog: HDD hibás (például a merevlemez nincs formázva.)
	Ki: Nincs HDD.

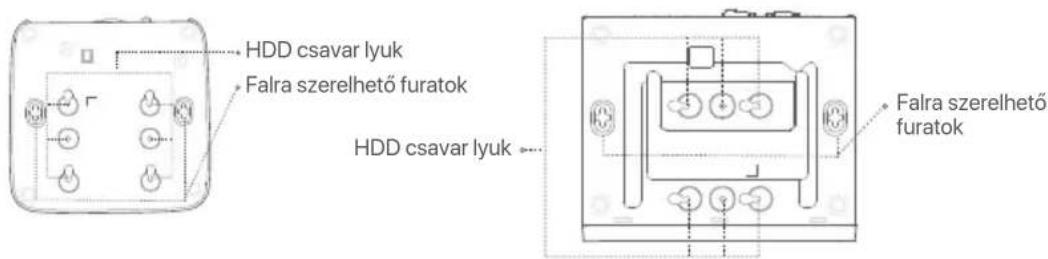

Also panel

Falraszerelhetofuratok:Akszulefkalrrozgitzesere szolgal.
A falra szerelheto anyagok sajat keszitesuek. A muanyag csavarok es horgonyok javasolt muzsaki adatali:
Csavar: menet átméro: 3 mm, hossza: 14 mm; fej átméro: 5.2 mm
Mūnyag horgony: belso atmero: 6,0 mm; hossz: 26,4 mm

Muanyag héjv NVR (Példa: N3L-8H) Fémhéjv NVR (Példa: N3104-4P)

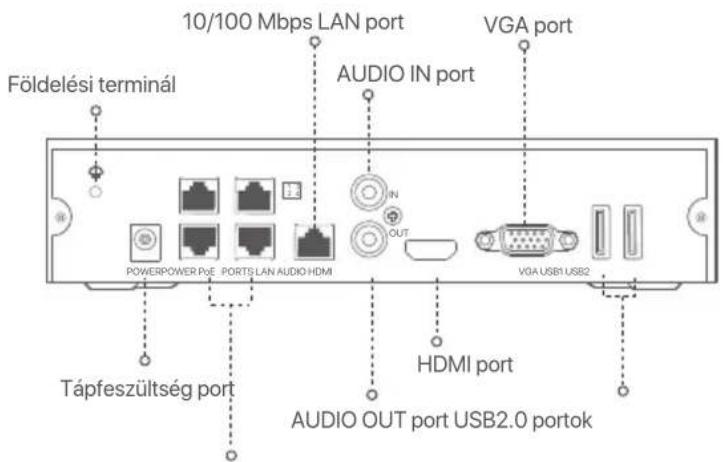

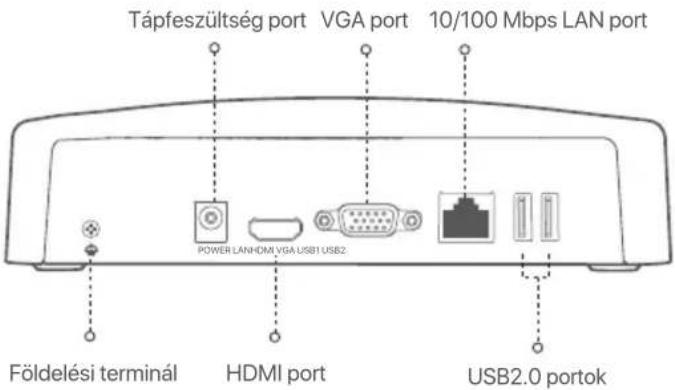

Hátsó panel

Normál NVR (Példa: N3L-8H)

PoENVR (Példa: N3104-4P)
10/100 Mbps automatikus egyeztetó portok
PoE tapellatashoz es adatatvitelhez.

	LeírasPort
	Födelési terminál. Csatlakoztassa az NVR bördelési kivezetését a bödléshez vagy az épület bördelési kivezetéséhz egy bödlökbéllel, hogy megakadályozza a statikus elektromosság vagy villámlás károsítását az NVR-ben.
POWER	Tápfeszültseg port. Használja a mellekelt halózati adaptert az NVR bekapcsolásához.
PoE PORTS	Gyors Ethernet port, amely támogatja az IEEE 802.3af/at PoE páegységet. Kamerák csatlakoztatására szolgál. Tippek - Javasolt Ethernet kábel: CAT 5 vagy jobb. - Tápellátás tívolsága: • Normál mód (alapértelmezett): 100 m-ig • Nagy hatótvolságú üzemnéld: Akár 250 m
LAN	Gyors Ethernet LAN port. Olyan eszközköhz való csatlakozasra szolgál, mint az útvaszló és a kapcsoló.
AUDIO IN	Audio bemeneti port. Hangbemeneti eszközköhz, páldául hangszedőkhöz való csatlakoztatásra szolgál.
AUDIO OUT	Audio kimeneti port. Audiokimeneti eszközk, páldául aktív hangszórk csatlakoztatásra szolgál.
HDMI	HDMI port. Csatlakoztassa monitorját vagy TV-jét ehvez a porthoz HDMI-kábellel audio- és videokimenethez.
VGA	VGA port. Csatlakoztassa monitorát ehvez a porthoz VGA-kábellel a videokimenethez.
USB	USB 2.0 port. Olyan eszközk osatlakoztatására szolgál, mint az egér és az USB-tárolóeszköz.

I HDD telepitése

Az NVR-ek megjelenése modellenként elterő lehet. Az alábbi informácikCsak tajékoztató jellegüek. Kérjuk, telepitse a tenylegesen vásárolt modellnek megfelelo HDD-t.

Ebben a termekben nincs HDD. Javasoljuk, hogy a felugyelethez dedikalt HDD-t hasznalja. Szükség lehet egy csavarhuzóra. Kérjuk, keszítse elő onalloan.

Tippek

A HDD telepitésekor vagy cserejkor kapcsolja ki az NVR áramellatasat, különben előfordulhat, hogy a HDD nem észlédik, vagy akár károsodhat is.

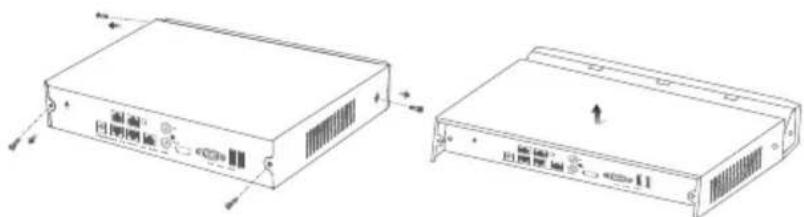

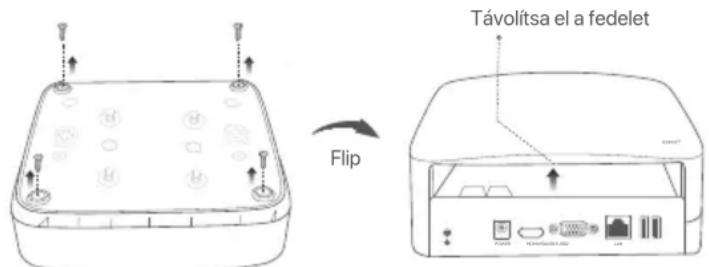

Csaparja ki az aljan talalhato csavarokat, majd tavolitsa el az NVR fedelét. A csavarokat tartsa meg késöbbi használatra.

Muanyag héjnu NVR (Példa: N3L-8H)

Femhéjú NVR (Példa: N3104-4P)

2 Vegyen ki 2 csavart az NVR telepitocsomagjabol, es csavarja be a SATA csatlakozohoz legkozelebb eso két csavar-furatba. Tartson korulbelul 2 mm távolsagot a csavarfej és a HDD közott a késöbbi telepitéshez.

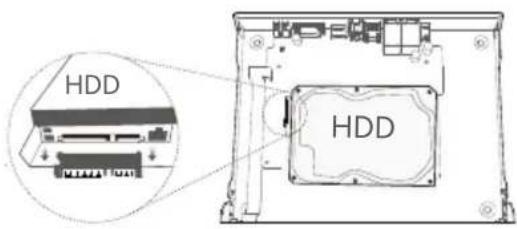

Illessze a HDD-nek a SATA-csatlakozojat az NVR alaplapjának SATA -csatlakozójához, majd helyeze be a merevlemezt a nyilásba, amig az szorosan rogzül.

Múanyag héjú NVR (Példa: N3L-8H)

Fémhéjnu NVR (Példa: N3104-4P)

Vegey i a megmaradt csavarokat az NVR telepitocsomagjabol, es csavarja be oket a HDD csavar-furataiba a merevlemez rogzitesehez.

Muanyag héj NVR (Példa: N3L-8H)

Fémhéjnu NVR (Példa: N3104-4P)

A fedel rogzitese a korabban eltavolitott csavarokkal.

Muanyag héjnu NVR (Példa: N3L-8H)

Fémhéjú NVR (Példa: N3104-4P)

II Keszülék csatlakoztatása

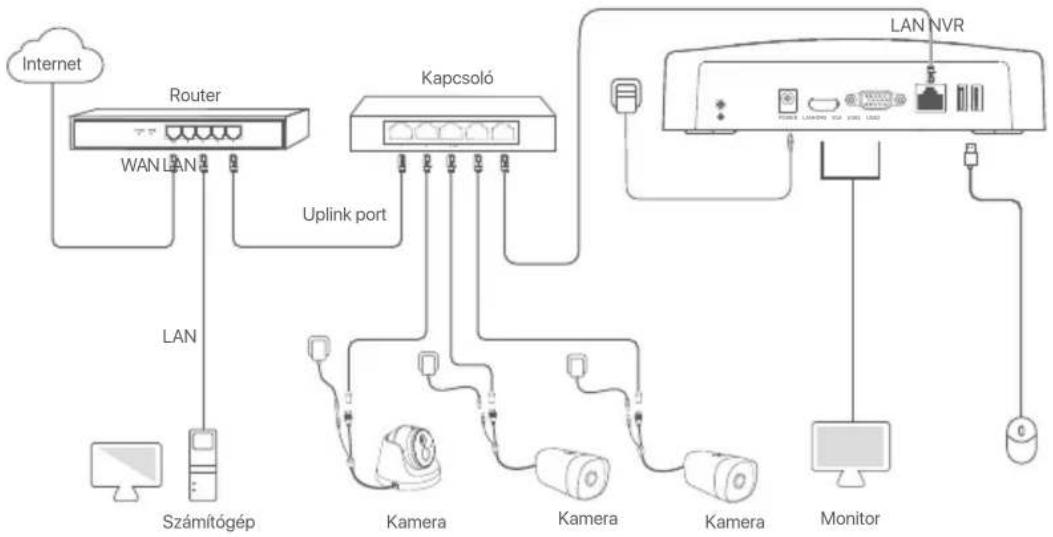

Szokásos NVR topología (Példa: N3L-8H)

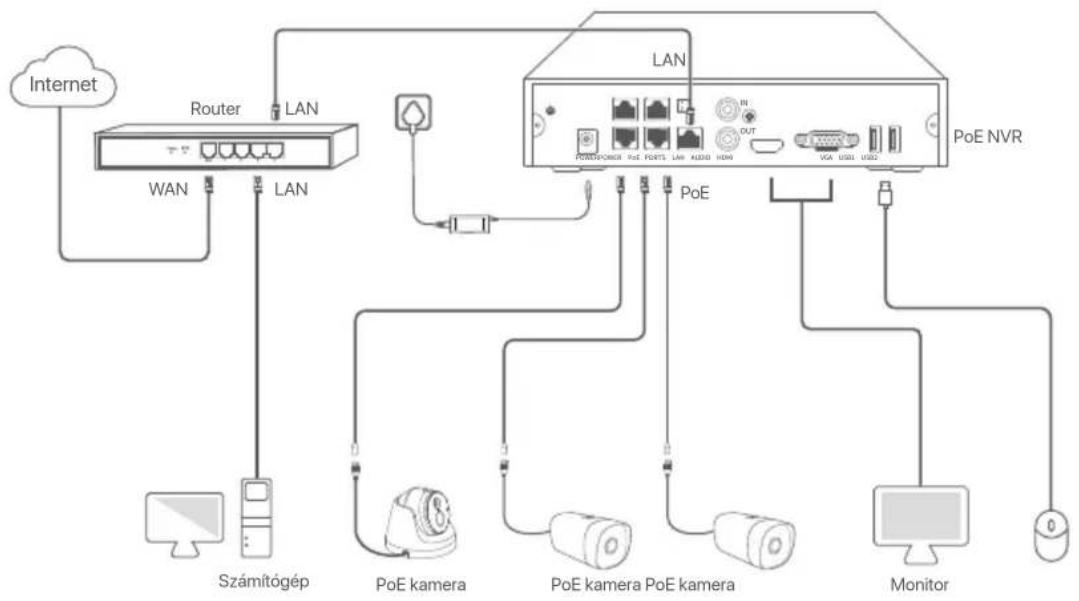

PoE NVR topologia (Példa: N3104-4P)

Az NVR bekapsolásához használaj a mellekelt halózati adaptert. Ha rendellenes pátegységet használ, az NVR nem fog megfeleloen muködni, vagy akár károsodhat is.

Az NVR elindításához csatlakoztassa a mellekelt halózati adaptert az NVR páp-portjához, és csatlakoztassa a halózati adaptert a halózati aljzathoz.

Leallitas

Megegyzés

Kényszerfett leallitashoz ne szakitsa meg kozvetlen üz NVR áramellatasát; ellenkezo esetben a HDD megsérülhet, a videok elveszhetnek, vagy akár az NVR is károsodhat.

Miután csatlakoztatta az egeret és a monitort az NVR-hoz, végezte el a következő beállitásokat az NVR webes felhasznalói felületén (lépjen ki a teljes képernyos felületrol):

Kattintson a(z) gombra a jobb felso sarokban, kattintson a Leallitas lehtossegre, majd kattintson az OK gombra. Amikor A keszulek le van allitva. Kerjuk, kapcsolja ki az aramot uzenet jelenik meg a képernyon, akkor huzza ki az NVR halózati adapterét.

Gyors beallitas

Miután csatlakoztatta az egeret és a monitor拓 az NVR-hez, elvegezheti a gyors beallitást.

Az NVR webes felhasznalói felüete a különbozó modelelek fuggvényében valtozhat. A tenyleges webes felhasznalói felület érvényesül. Az NVR N3L-8H-t vesszuk peldaként.

AlItsa be a Belpési jelszt, adja meg az E-mail-cim, es kattintson az Aktivalas.

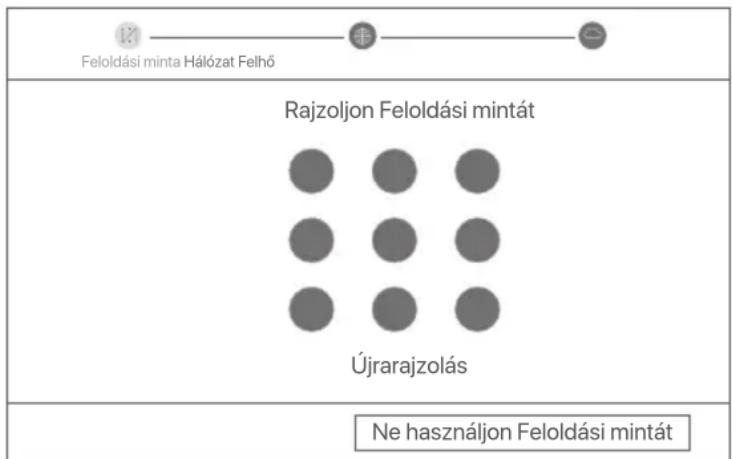

Ha egy mintat szeretne hasznalni a webes felhasznaloi felulet feloldasahoz, kjeruk, rajzoljon egy feloldasi mintat. Ellenkezo esetben kattintson a Ne hasznaljon Feloldasi mintat lehetosegre es ugorjon a 3. lépesre.

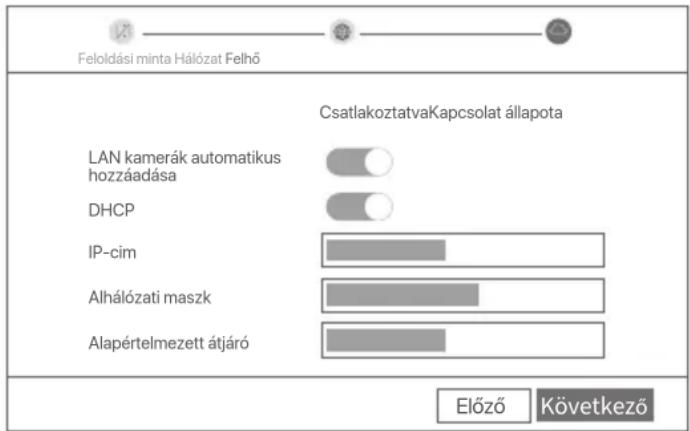

Győzódnjön meg arról, hagy a kapcsolat Csatlakoztatva allapotban van, és szükség szerint engedélyezze vagy tiltsa le a LAN kamerák automatikushozaáadása funkciót.

• Ha szeretné automatikusan hozaadni a kamerákat az NVR LAN oldalán, kattintson a Következő gombra. Ugorjon az ⑤. lépésre.
• Ha manuálisan szeretne kamerákat hożáadni az NVR LAN oldalán, akkor tiltsa le a LAN kamerák automatikus hożáadása funkciót, majd kattintson a Kovetkező gombra.

Tippek

Ha a kapcsolat allapota Szétkapcsolódva, probálkozzon a kōvetkezǒ megoldásokkal:
Gyozodjon meg arrol, hogy az NVR LAN-port kapcsolata normális.
Gyozodjön meg arról, hogy az utválasztó DHCP-szerver funkciója, amelyhez az NVR csatlakozik, engedélyezve van.

Kamera hozáadása.

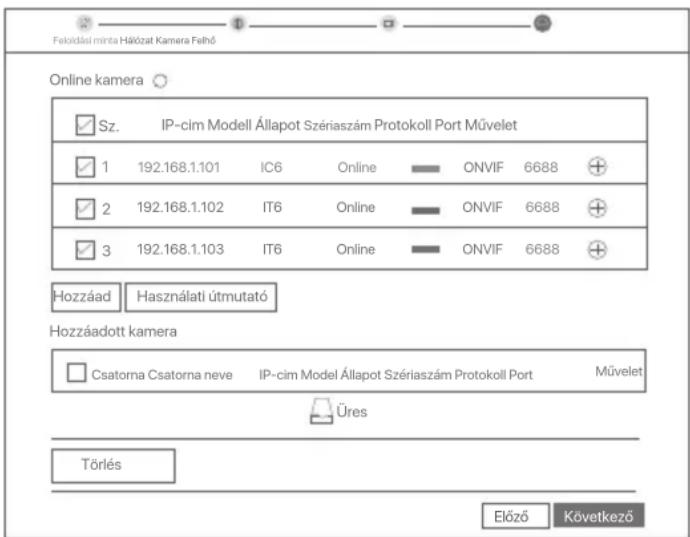

Válassza ki azt a kamerát, amelyet hozzá szeretne adni az Online kamera listájához, és kattintson a Hozzaad gombra. Amikor a kamerák megjelennek a Hozzaadott kamera listában, és az állapot Online, kattintson a Következő gombra.

Tippek

Ha a hozzaadni kivant kamerz az NVR LAN portjho zcsatlakoztatott switch-vez vagy utvalasztohoz csltakozik, gyozodjon meg arrol, hogy a kamera es az NVR IP-cime ugyanabban a halozati szegmensben van.
- Ha az NVR támogatja a PoE portokat, és a hozzaádni kivant camera az NVR PoE portjához csatlakozik, győzödjön meg arrol, hogy a kamera DHCP funckioja engedélyezve van.
Ha a hozzaadni kivant kamera aktivalva van, es a felhasznalonev es jelszo nem egyezik az NVR felhasznalonevevel es jelszaval, kattintson a(z) lehtossegre, ira be a vonatkoz informaciokat, majd kattintson a Hozzabad gombra.

Gyózódjön meg arról, hogy a felhó állapota Online és kattintson az OK lehetösegre.

Tips

Ha feho allapota Offline, keriuk, gyozodjmon meg arrol, hogy az utvalaszto, amelyhez az NVR csatlakozik, hozzaferhet az internetz, es a szuro fungció le van tltva.
- Az NVR-t a TDSEE alkalmazáson keresztül is kezelheti. A részletekér tekintse meg az Alkalmazáskezelés részt ebben az utmutatóban.

Befejezve.

Megtekinthet a valos idejú videókat, lejátszhatja a felveteleket es kezelheti a monitorozó eszközket stb.

Alkalmazáskezelés

Miután az NVR felhószolgáltatása engedélyezve van, és a felho állapota online, hozzáadhatja és kezelheti az NVR-t a TDSEE alkalmazáson keresztül.

Töltse le a TDSEE alkalmazást.

Miután a mobilitelefon sikeresen csatlakozott az internetbez, tölte le és telepítse a TDSEE alkalmazást a mobilitelefonjára a QR-kód beolvasásával vagy a TDSEE keresésével a Google Play vagy az App Store felületén.

QR-kód

Vagy

Gyozodjön meg arról, hogy az NVR be van kapcsolva és megfeleloen muködik.
Futtassa a TDSEE alkalmazást, és kõvesse az utasításokat a felhasznalói regisztrácio befejezeséhez. Lepjen a Kezdöoldalra, majd koppintson az Eszköz hozzaadása vagy ^+ lehetosègre a kezdöoldal jobb felse sarkában.

Tippek

Annak erdekében, hogy az NVR bejelentkezési jelszava visszaalithato legyen a TDSEE alkalmazason keresztul, kerjuk, regisztrajon azzal az e-mail-cimmel, amellyel az NVR-t aktivalta.

Olvassa be a QR-kodot az NVR aljan talalhato cimkén, vagy a QR-kodot a Felho szolgaltatas oldalon, majd kovesse az alkalmazas utasitasait.

Az NVR hozzaáada sután távolról is megtekinthet i a valós idejú videókat, lejátszhatja a felveteleket és ellenorizheti a riasztásü zeneteket a TDSEE alkalmazáson keresztül.

Webmenedzsment

Az NVR-ek eme sorozatai a webes felhasznalói felülen kezelhetők.

Aktivalas

Ha az NVR nincs aktivalva, akkor a webes felhasznaloi feluleten keresztul aktivalhatja. Ha az aktivalas befejezodott, ujra be kell jelentkezie.

Csatlakoztassa a szamitogepet az NVR-hez csatlakoztatott kapcsolhoz vagy utvalasztóhoz.

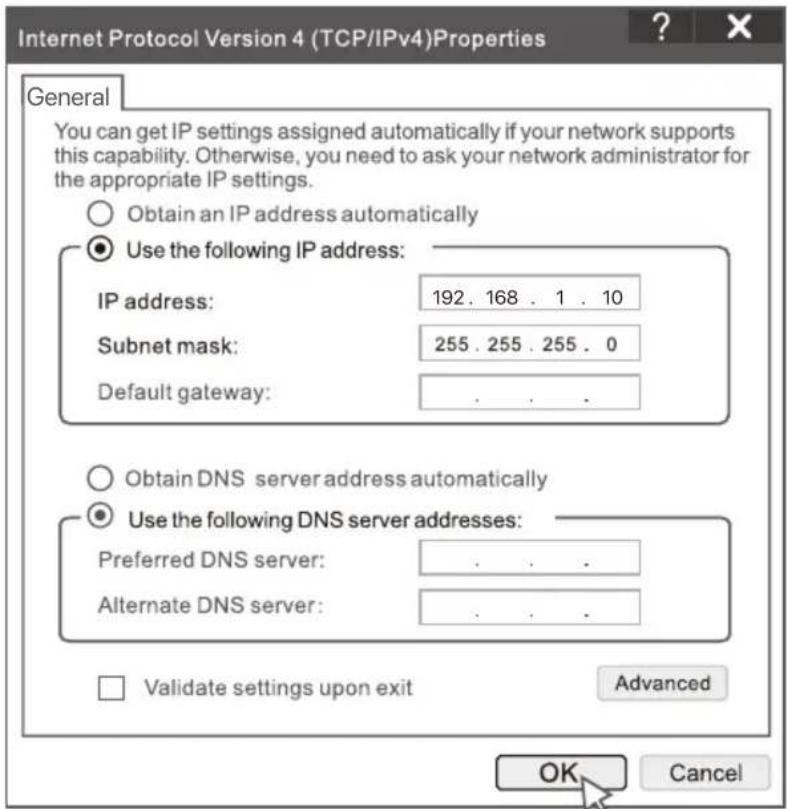

A szamitógep IP-címet allítsa egy oyan nem használt címre, amely ugyanahhoz a halózati szegmenshez tartozik, mint az NVR IP-címe, de alter az NVR IP-címetól.

Az NVR alapertelmezett bejentkezési IP-cime 192.168.1.254. Kérjuk, allytsa a szamitógep IP-cimet 192.168.1.X-re (az X egy 2-253 kozti szam legyen, amit nem hasznalnak mas eszközok).

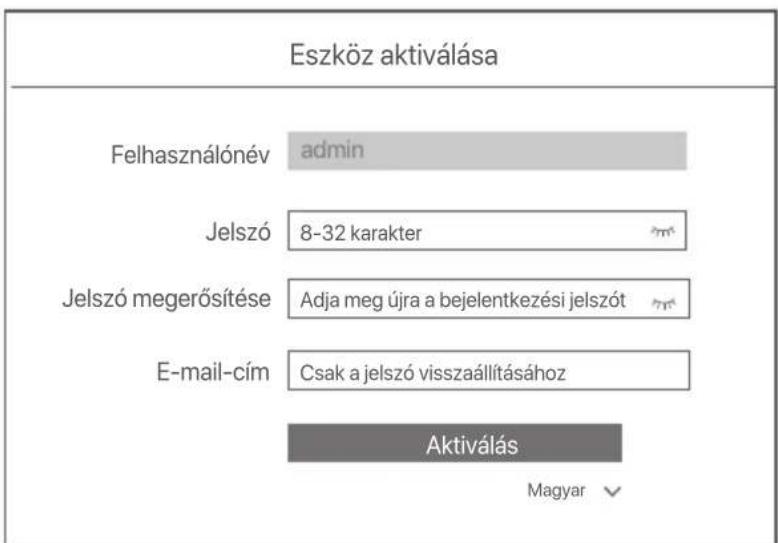

Inditson el egy bongeszot, es irja be az NVR IP-cimet 192.168.1.254 a cimsorba. Allitsa be a Jelszot, adja meg az E-mail-cim, es kattintson a Aktivalas lehetosegre.
Tippek

Az NVR támogatja a HTTPS(bejelentkezést. Amikor belép a kezelöoldára, a bongésző jelezheti, hagy a webcim nem biztonságos,Csak hagyj figyelymen kivül,és folytassa.

Beallitasok befejezve. Az NVR webes felhasznaloi feluletere belpve elerheti a valos ideju video elonezetet, vagy szukseg eseten konfiguralhatja az NVR-t.

Az NVR DHCP fungkciója engedélyezve van. Ha van DHCP-szerver a halózatban, az NVR IP-címe megváltozhat. Kérjuk, tekintse meg a DHCP-szerver által az NVR-hez rendelt tényleges IP-címet.

Bejentkezés a webes felhasznalói felületre

Tekintse meg az 1-3. lépész Aktivalas a mukodeshez részben.

Gyakori kerdések

1. kérédés. Mit tehetek, ha az NVR-en nincsenek lejatszható videók?

1. valasz.

-Bizonyosodjon meg arrol, hogy a HDD megfeleloen mukodik.

Navigáljon a Konfiguración > Tárhely > HDD menüpontra:

• Ha a HDD nem észlhető, elször állítse la ez NVR-t, telepîte茱jra a HDD-t, majd indītsa el az NVR-t.
• Ha a HDD abnormális, először állítsa le az NVR-t, telepitse újra a HDD-t, majd indítsa el az NVR-t. Ha a problema továbbra is fennáll, formázza le a HDD-t.
• Ha a formázas sikertelen, elóször állitsa le az NVR-t, cseréíje ki a HDD-t, majd indítsa el az NVR-t.

-Bizonyosodjon meg arrol, hogy a rogzitési terv megfelelo.

Navigáljon a Konfiguración > Tárhely > Ütemezés menüpontba, ésBizonyosodjon meg a következőkról:

A csatornarogzitese utemezese engedelyezett.
- A rögzítési idő és a rögzítési típus megfeleloen van beállitva. Ha nem, állitsa be, majd mentse el öket szükség szerint.

2. kérédés. Mit tehetek, ha a TDSEE Alkalmazás sikertelenül adja hozza az NVR-t?

1. válasz. Navigáljon az NVR Konfigurácio > Hálozat > Felhószolgáltatas menüpontjába, hogy megbizonyosodjon arról, hagy a felhószolgáltatas engedélyezve van.

2. Ha a Felhoállapot Online, akkorBizonyosodjon meg arról, hogy a mobilitelefon (amire telepitve van az Alkalmazás) csatlakoztatva van az internethez.
   -Ha a Felhoallapot Offline, probalj meg az alabbi megoldasokat:

3. Navigáljon a Konfiguración > Hálozat > Internet menüpontba, hogy megbizonyosodjon arról, hogy az internet paramétereinek konfiguración megfelelők.

4. Bizonyosodjon meg arról, hogy az NVR LAN portja megfeleloen van csatlakoztatva a tírs oldalhoz (kapcsoló vagy router).
5. Bizonyosodjon meg arról, hogy a router csatlakoztatva van az internethez, és a szúró funkció ki van kapcsolvera (mint a MAC-szúró és a feketeleta).
6. Bizonyosodjon meg arról, hogy a router DHCP-szerver funkciója engedélyezve van.
7. Ensure that the DHCP server function of the router is enabled.

3. kérédés. Mit tehetek, ha nincs képi megjelenités az NVR csatornán?

1. vásasz. Navigáljón az NVR felhasználoi felületének Konfigurácio > Csatorna > Kamera menüpontjába, keresse meg a Hozzáadott Kamerát, majd Ellenőrizse a csatorna kameraállapotát.

2. Ha a csatorna kameraaillapota Online, akkor navigaljon a Konfiguracio > Csatorna > Kep menüpontba, ésBizonyosodjon meg aról, hagy a Kép Parameterek alatt talaihato Fényerő és Kontraszt mindkét értéke O.

3. Ha a csatorna kameraállapota Hiba, akkor vigye az egeret a -re, hogy megnézze a kivetelezés indokát, és probálaj meg az alábbi megoldásokat:

Ha a kivetelezes indoka a Helytelen felhasznalonev vagy jelszo, kattintson a -re, es irja be ujra a belépeshez hasnalt felhasznalonevet és jelszt.
- Ha a kivetelezés oka a Lecsatlakoztatva, akkorBizonyosodjon meg arról, hogy az NVR és a kamera közti csatlakozás normalís, és az Ethernet kabel pedig nem laza.
Törölje vagy álltsa vissza a kamerat és adja hozzá újra.
- Kapcsolja ki a kamerat és inditsa üjra.

4. kérédés. Mit tehetek, ha az NVR nem találja a kamerát?

1. vásasz. Ha az NVR támogatja a PoE portot, és a kamera csatlakoztatva van az NVR PoE portjához, probálja meg az alábbi megoldásokat:

2. Csatlakoztassa a szamitógepét és a kamerat ugyanarra a hálozatra, és engedélyezze a kamera DHCP Funktionáját (klienskezelő eszközön keresztül, mint a konfiguraló kamera ONVIF-je, Eszközkezelője vagy Webes felhasznalói felülete).

3. Ha a camera egy harmadik feltól származó camera, akkor bizonyosodjon meg arról, hogy a camera támogatja az ONVIF-et, és hogy az ONVIF engedélyezve van, illetve hogy egy adminisztrátor admin felhasználezvvel hozza van adva a felhasználólistához.

Ha a kamera az NVR LAN oldalához van csatlakoztatva, probálá meg az alábbi megoldásokat:

• Bizonyosodjon meg arról, hovy a camera megfeleloen muködik, hovy a camera megfeleloen van csatlakoztat va az NVR-hez csatlakoztatott kapcsolhoz vagy routerhez, illetev hovy az Ethernet kabel szoros.
• Bizonyosodjon meg arról, hovy a camera IP-címe ugyanazon a halózati szegmensen van, mint a LAN IP-címe (klienskezelő eszközön keresztül, mint a konfiguralandó camera ONVIF-je, Eszközkezelője vagy Webes felhasználoi felülete).
• Ha a camera egy harmadik feltól származó camera, akkor bizonyosodjon meg arról, hogy a camera támogatja az ONVIF-et, és hogy az ONVIF engedélyezve van, illetve hogy egy adminisztrátor admin felhasználezvvel hozzá van adva a felhasználólistához.

Ha a problema továbbra is fennáll, kérjuk vegye fel a kapcsolatot a Tenda technikai támogatasával.
