MANUALE UTENTE N6P8H Tenda

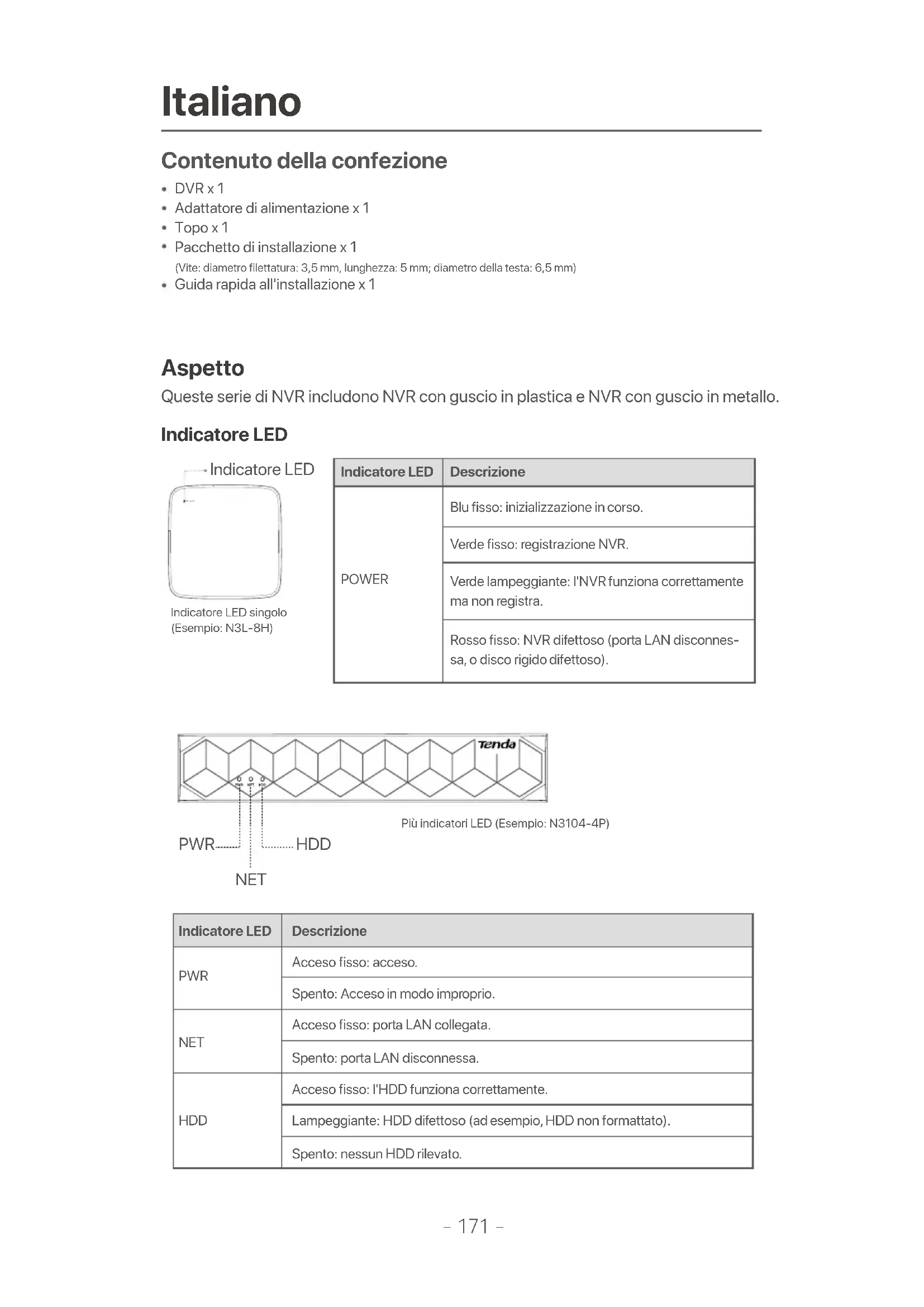

Contenuto della confezione

DVR×1
- Adattatore di alimentazione x 1
- Topo x 1
- Pacchetto di installmente x 1

(Vite: diametro filettatura: 3,5 mm, lunghezza: 5 mm; diametro della testa: 6,5 mm)

Guidarapidaall'installazionex1

Aspetto

Queste seri di NVR includono NVR con guscio in plastica e NVR con guscio in metallo.

Indicatore LED

Indicatore LED singolo
(Esempio: N3L-8H)

Indicatore LED	Descrizione
POWER	Blu fisso:-initializzazione in corso.
	Verde fisso:registrazione NVR.
	Verde lampeggiante: I'NVR funziona correttamente ma non registra.
	Rosso fisso: NVR difettoso (porta LAN disconnes-sa, o disco rigido difettoso).

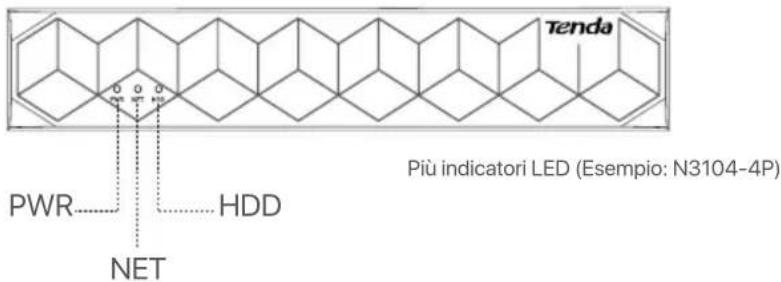

Indicatore LED	Descrizione
PWR	Acceso fisso: accesso.
	Spento: Acceso in modo improprio.
NET	Acceso fisso: porta LAN collegata.
	Spento: porta LAN disconnessa.
HDD	Acceso fisso: I'HDD funzione correttamente.
	Lampeggiante: HDD difettoso (ad esempio, HDD non formattato).
	Spento: nessun HDD rilevato.

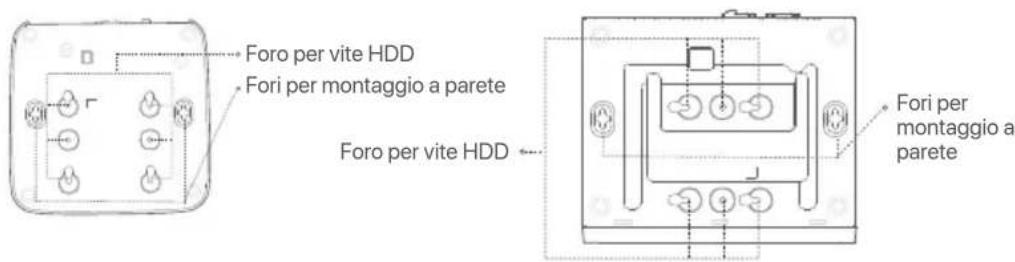

Pannello inferiore

Suggerimenti

Fori per il montaggio a parete: utilizzati per fissare il dispositorio alla parete.

I materiali per il montaggio a parete sono preparati autonomamente. Specifiche consigliate delle viti e dei tasselli in plastica:

Vite: diametro filettatura: 3 mm, lunghezza: 14 mm; diametro della testa: 5.2 mm

Tassello in plastica: diametro interno: 6,0 mm; lunghezza: 26,4 mm

Scocca in plastica NVR (Esempio: N3L-8H) Guscio metallico NVR (Esempio: N3104-4P)

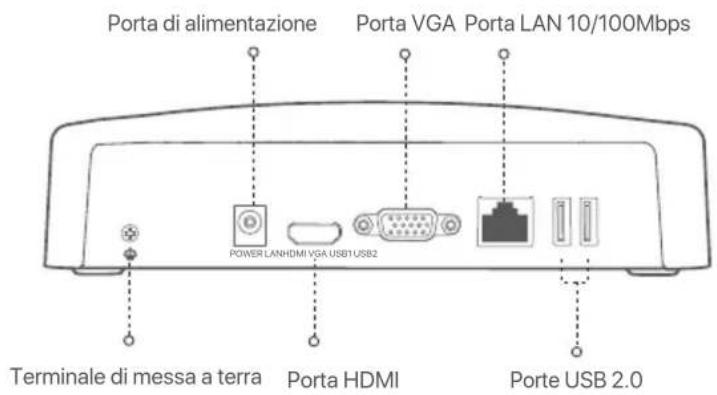

Pannello posteriore

NVR ordinario (Esemblio: N3L-8H)

PoE NVR (Esempio: N3104-4P)

	DescrizionePorta
	Terminale di messa a terra. Collegare il terminale di messa a terra dell'NVR alla terra o al terminale di terra dell'edificio con un cavo di messa a terra per evitare che l'elettricità statica o i fulmini danneggino l'NVR.
POWER	Porta di alimentazione. Utilizzare l'adattatore di alimentazione incluso per accendere l'NVR.
PoE PORTS	Porta Fast Ethernet, che supporta l'alimentazione IEEE 802.3af/at PoE. Utilizzato per connettersi alle telemagere. • Suggestimenti - Cavo Ethernet consigliato: CAT 5 o superiore. - Distanza di alimentazione: • Modalità normale (predefinita): fino a 100 m • Modalità a lungo raggio: fino a 250 m
LAN	Porta LAN Fast Ethernet. Utilizzato per connettersi a dispositivi come router e switch.
AUDIO IN	Porta di ingressso audio. Utilizzato per il collegamento ai dispositivi di ingresso audio, come i pickup.
AUDIO OUT	Porta di uscita audio. Utilizzato per connettersi a dispositivi di uscita audio, come altoparlanti attivi.
HDMI	Porta HDMI. Collegare il monitor o la TV a quella porta utilizzato un cavo HDMI per l'uscita audio e video.
VGA	Porta VGA. Collegare il monitor a quella porta utilizzato un cavo VGA per l'uscita video.
USB	Porta USB 2.0. Utilizzato per connettersi a dispositivi come un mouse e un dispositivo di archivazione USB.

I Installare I'HDD

L'aspetto degli NVRs può variate a seconda dei modelli. Le seguenti informazioni sono solo di riferimento.

Si prega di installare l'HDD correspondente al modello acquistato.

Questo prodotto non include alcun HDD. Si consiglia di utilizzato HDD dedicato alla videosorveglianza.

Potrebbe essere necessario utilizzare un cacciavite, non compreso nella confezione.

Suggerimenti

Quando si installa o si sostiturisce l'HDD, interrompere l'alimentazione dell'NVR, altrimenti l'HDD potrebbe non essere rilevato o addirittura danneggiato.

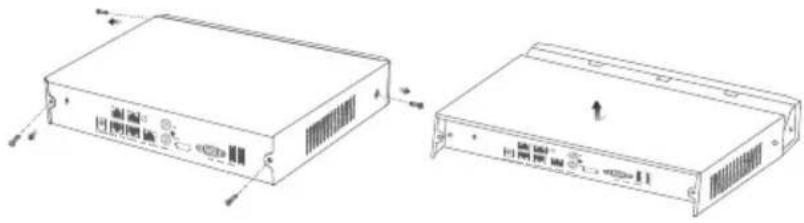

Svitare le viti sul fondo e rimuovere il coperchio dell'NVR. Tenere le viti per un uso successivo.

Flip

Scocca in plastica NVR (Esempio: N3L-8H)

Guscio metallico NVR (Esembio: N3104-4P)

Estrarre 2 viti dal pacchetto di installatione dell'NVR e avvitarle nei due fori per viti più vicini al connettore SATA. Tenere circa 2mm tra la testa della vite e l'HDD per la successiva installatione.

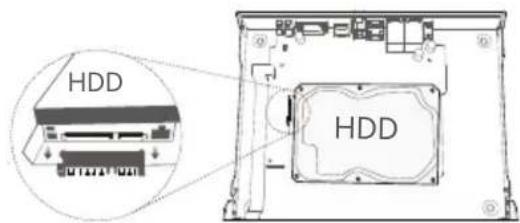

3 Allineare il connettore SATA dell'HDD con lo slot SATA sulla schedamadre dell'NVR, e insere l'HDD dello slot finché non è fissato saldamente.

Scocca in plastica NVR (Esempio: N3L-8H)

Guscio metallico NVR (Esembio: N3104-4P)

Estrarre le viti rimanenti dal pacchetto di installmente dell'NVR, e avvitarle nei fori delle viti dell'HDD per fissarlo al telaio.

Scocca in plastica NVR (Esembio: N3L-8H)

Guscio metallico NVR (Esembio: N3104-4P)

5 Montaggio del coperchio con le viti precedentamente rimoso.

Scocca in plastica NVR (Esembio: N3L-8H)

Guscio metallico NVR (Esembio: N3104-4P)

II Collegare il dispositosivo

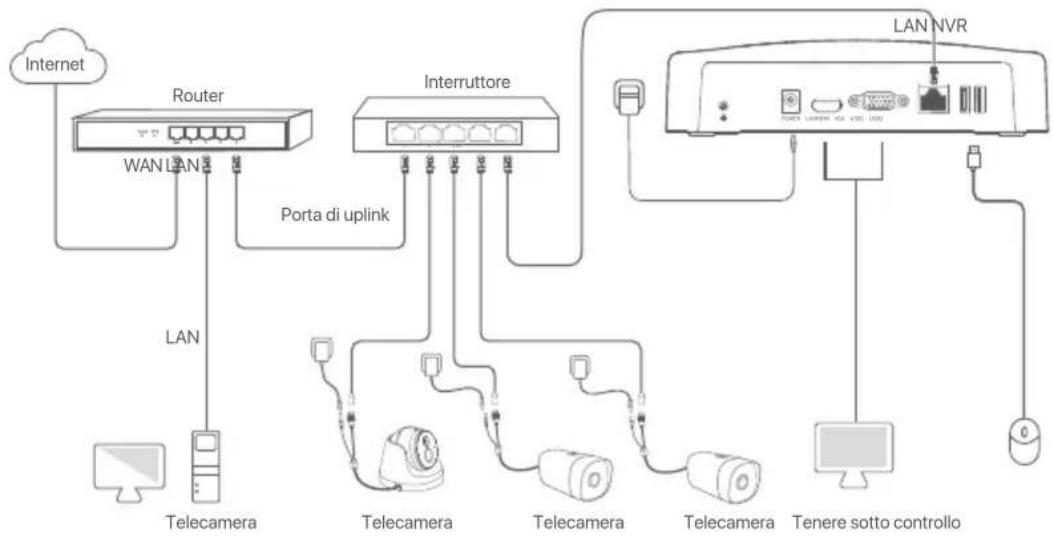

Topologia NVR ordinaria (Esempio: N3L-8H)

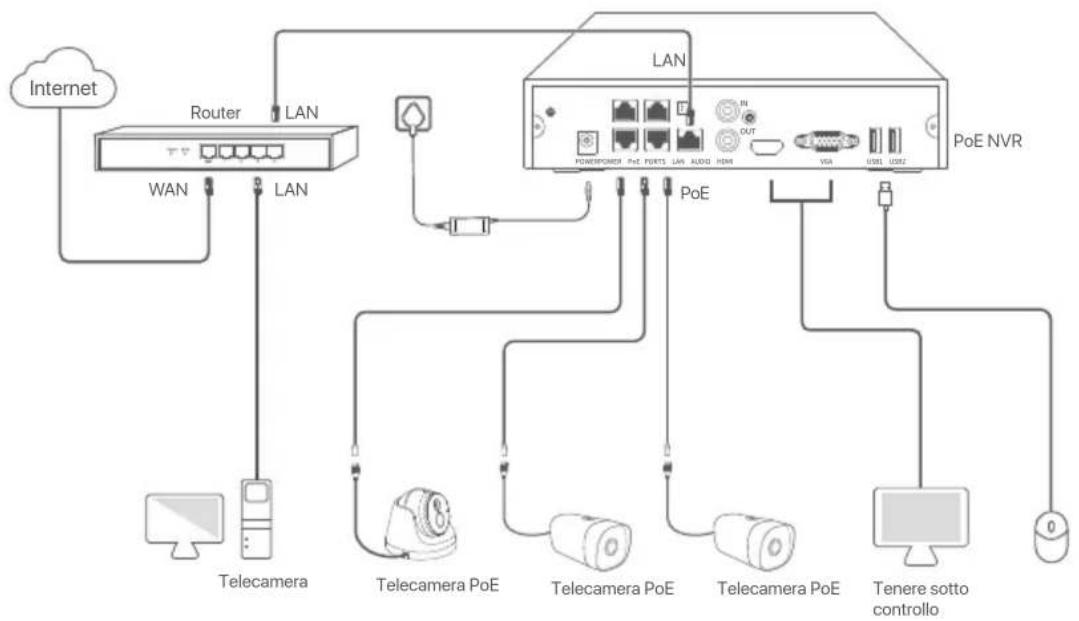

Topologia NVR PoE (Esembio: N3104-4P)

III Configurazione di base

Gestione locale

Avvio

Suggerimenti

Utilizzare l'adattatore di alimentazione incluso per accenderere NVR. Un'alimentatore non adatto causerà il malfunzionamento di NVR o addirittura il danneggiamento di NVR.

Collegare l'adattatore di alimentazione da incluso alla porta di alimentazione dell'NVR, e collegare l'adattatore di alimentazione alla presa di corrente per avviare l'NVR.

Spegnimento

Nota

Non interrompere direttamente l'alimentazione dell'NVR per forzare lo spegnimento; in caso contrario, I'HDD potrebbe essere danneggiato, i

video potrebbero essere persi o l'NVR potrebbe essere danneggiato.

Dopo aver collegato il mouse e il monitor all'NVR, eseguire le seguenti impostazioni sull'interfaccia utente web dell'NVR (uscire dall'interfaccia a schermo intero):

Fare click su ⑦ nell'angolo in alto a destra, fare click su Spegnimento ⑨ , e quindi fare cliC su OK.

Quando il dispositorio è spento, verrà visualizzato sullo schermo "Si prega di interrompere

I'alimentazione", sera quando possibile scollegare I'adattatore di alimentazione dell'NVR.

Installazione rapida

Dopo aver collegato il mouse e il monitor all'NVR, è possible eseguire una configurazione rapida.

L'interfaccia utente web dell'NVR più variate a seconda dei diversi modelli. Il modello N3L-8H di NVR è preso qui come esempio.

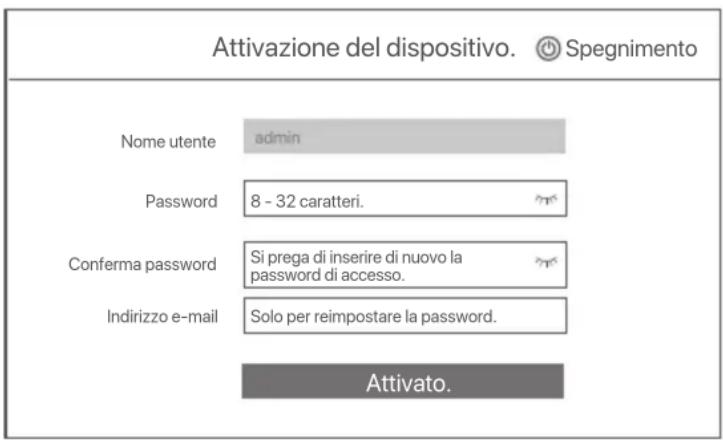

Impostare la Password di accesso, insere il Suo indirizzo e-mail e fare click su Attivato.

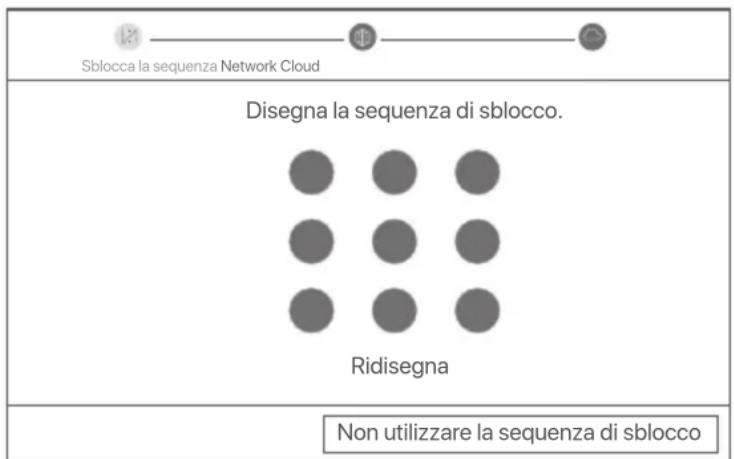

Se desidera utilizzato una sequenza per sbloccare l'interfaccia utente web, si prega di disegnare una sequenza di sblocco. Altrimenti, fare click su Non utilizzato la sequenza di sblocco e andare al passaggio 3.

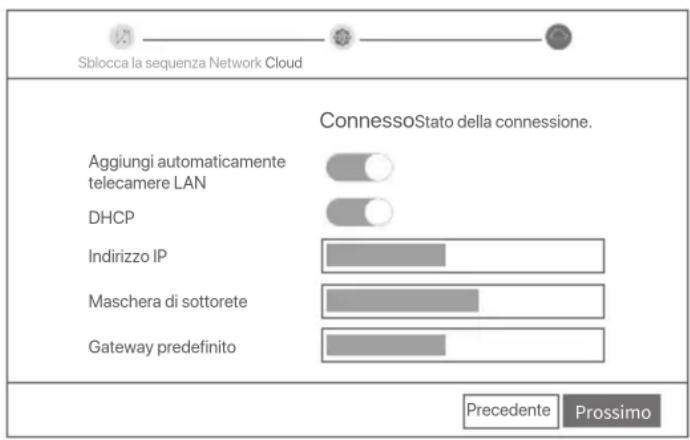

Assiscurarsi che lo stato della connessione sia Connesso eabilitare o disabilitare la funzione di Aggiungi automaticamente telecamere LAN come richiesto.

• Se vuole aggungere automaticamente le telecamere sul lato LAN di NVR, fare click su Prossimo. Andare al passaggio ⑤.
• Se si desidera aggungere manually le telecamere sul lato LAN di NVR, è possibile disabilitare la funzione di Aggiungi automaticamente telecamere LAN e fare click su Prossimo.

Suggerimenti

Se lo stato della connessione è Disconnesso, provare le seguenti soluzioni:
- Assicurarsi che la connessione alla porta LAN dell'NVR sua normale.
- Assicurarsi che la funzione di server DHCP del router a cui è connesso l'IVR sa abilitata.

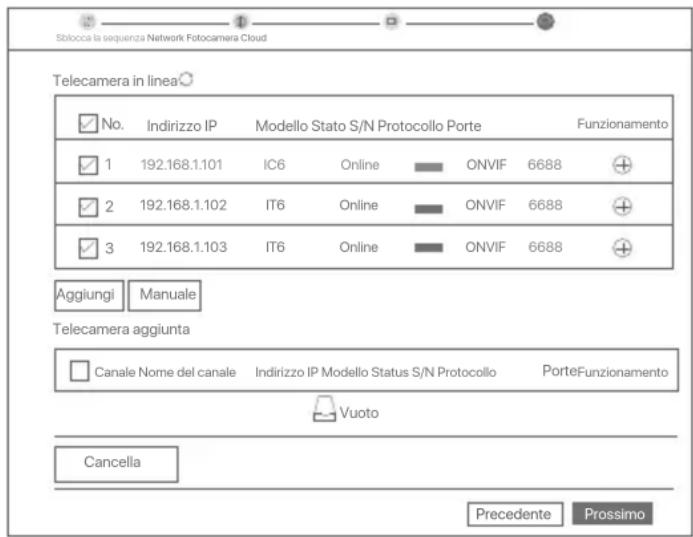

Aggiungere la fotocamera.

Selezionare la telecamera che si desidera aggiungere all'elenco Telecamera in linea e fare click su Aggiungi. Quando le telecamere vengono visualizzate nell'elenco Telecamera aggiunta e lo stato è Online,fare click su Prossimo.

Suggerimenti

• Se la telecamera che si desidera aggungere è stata collegata allo switch o al router connesso alla porta LAN dell'NVR, assicurarsi che l'indirizzo IP della telecamera e dell'NVR siano quello segmente di rete.
• Se l'NVR supporte le porte PoE e la telecamera che si desidera aggiungere è stata collegata alla porta PoE dell'NVR, assicurarsi che la funzione DHCP della telecamera sia abilitata.
• Se la telecamera che si vuole aggiungere è arrivata e il nome utente e la password sono diversi da quelli dell'NVR,fare click sU (%s),inserire le informazioni pertinenti e fare click su Aggiungi.

Assicurarsi che lo stato del cloud sia Online e fai click su OK.

Suggerimenti

• Se lo stato del cloud è Offline, si prega di assicurarsi che il router a cui è connesso l'IVR possa accedere ad Internet e che la funzione di filtering si disabilitata.
• É possibl e gestire l'NR tramite I'App TDSEE. Per i dettagli, si prega di fare riferimento a Gestione App in questa guida.

Completato.

Puo visualizzare l'anteprima del video in tempo reale, riproduire le registrazioni e gestire i dispositivi di monitoraggio, ecc.

Gestione App

Dopo che il servizio cloud dell'NVR è stato abilitato ed il cloud è online, è possibile aggiungere e gestire l'NVRtramite I'app TDSEE.
Scarica l'app TDSEE.

Dopo che il cellulare è stato connesso correttamente a Internet, scaricare e installare App TDSEE sul Suo cellulare scansionando il codice QR o cercando TDSEE in Google Play o App Store.

QR Code

Assicurarsi che I'NVR sua acceso e funzioni correttamente.
Eseguire I'App TDSEE e seguirle istruzioni per completingare la registrazione dell'utente. Accedere alla Home page, quindi toccare Aggiungi un dispositivo o ④ nell'angolo in alto a destra della home page.

Suggerimenti

Per garantire che la password di accesso dell'NVR possa essere reimpostata tramite l'App TDSEE, registrarsi con l'indirizzo e-mail utilizzata al momento dell'attivazione dell'NVR.

Scansionare il codice QR sull'etichetta nella parte inferiore dell'NVR o scansionare il codice QR sulla pagina del Servizio Cloud, quando seguire le istruzioni nell'app.

Dopo aver aggioso I'NVR, è possibile visualizzare in remoto l'anteprima del video in tempo reale, riproduire le registrazioni e controllare i messaggi di allarme tramite App TDSEE.

Gestione web

Questa seri di NVR possono essere gestiti tramite interfaccia utente web.

Attiva

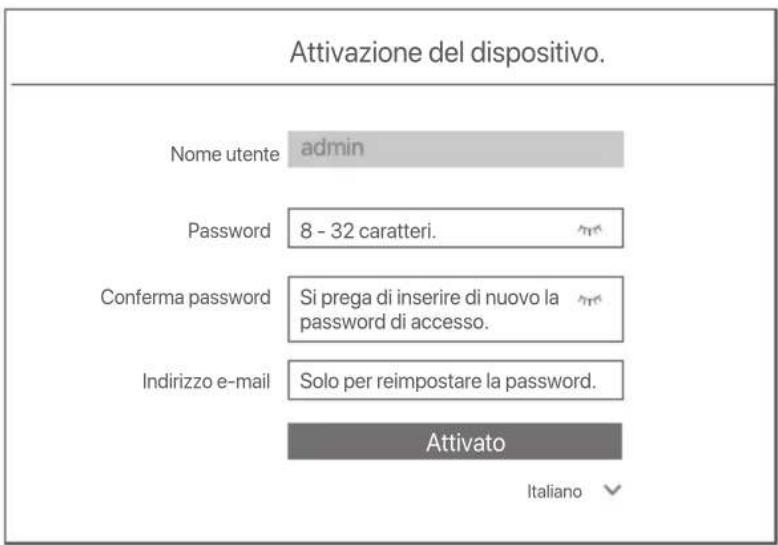

Se NVR non è attivato, è possibile attivarlo tramite l'interfaccia utente web. Al termine dell'attivazione, è necessario effettuare nuovamente il login.

Collegare il computer allo switch o al router connesso all'NVR.
^© Impostare l'indirizzo IP del computer su uno inutilizzato appartenente allo stesso segmento di rete dell'indirizzo IP dell'NVR ma diverso dall'indirizzo IP dell'NVR. L'indirizzo IP predefinito di accesso dell'NVR è 192.168.1.254, impostare l'indirizzo IP del computer su 192.168.1.X (X indica da 2 a 253 e non è utilizzato da altri dispositivi).

Avviare un browser e inserire l'indirizzo IP 192.168.1.254 di NVR nella barra degli indirizzi. Impostare la Password, inserire il tuo Indirizzo e-mail e fare clc su Attivato.
Suggerimenti

L'NVR supporta l'acceso HTTPS. Quando accedi alla sua pagina di gestione, il browser potrebber richiedere che l'indirizzo web non è sicuro, ignoralo e continua.

Impostazioni completeness. E possibile accederate all'interfaccia utente Web di NVR per visualizzare l'anteprima del video in tempo reale o configurare NVR come richiesto.

La funzione DHCP dell'NVR èabilitata. Se nella rete è presente un server DHCP, l'indirizzo IP dell'NVR potrebbe essere modificato. Fare riferimento all'indirizzo IP effettivo assegnato all'NVR dal server DHCP.

Accedere all'interfaccia utente web

Fare riferimento ai passaggi da a in Attivazione per operare.

DOMANDE FREQUENTI

Q1. Cosa devo fare se non ci sono video in riproduzione sull'nVR?

A1. - Assicurarsi che I'HDD funzioni correttamente.

Passare a Configurazione > Archiviazione > HDD:

Se I'HDD non viene rilevato, specnere prima il NVR, reinstallare I'HDD e avviare il NVR.

• Se I'HDD è anomalo, spegnere prima il NVR, reinstallare l'HDD e avviare il NVR. Se il problema persistsente, formattare l'HDD.
  Se la formattazione non rieszce, spegnere prima l'IVR, sostituire l'HDD e avviare l'IVR.
• Verificare che il piano di registrazione sia corretto.

Passare a Configurazione > Archiviazione > Programma, e verificare che:

• Il programma di registrazione del canale sia abilitato.
• L'ora e il tipo di registrazione siano stati impostati correttamente. In caso contrario, impostarli e salvarli come richiesto.

Q2. Cosa devo fare se l'applicazione TDSEE non riesce ad aggiuungere I'NVR?

A2. Accedere a Configurazione > Rete > Servizio Cloud del RIN per assicurarsi che la funzione del servizio cloud saabilitata.

• If Stato Cloud is Online, assicurarsi che il Telefono cellulare (con l'App installata) sia connesso a Internet.

• If Stato Cloud is Offline, provare le seguenti soluzioni:

• Accedere a Configurazione > Rete > Internet per verificare che la configurazione dei parametri Internet sia corretta.

• Assicurarsi che la porta LAN del RIN sia collegata correttamente al lato peer (switch o router).
• Assicurarsi che il router sia collegato a Internet e che la funzione di filtering si disabilitata (come il filtering MAC e la blacklist).
• Assicurarsi che la funzione di server DHCP del router sia abilitata.

Q3. Cosa devo fare se non viene visualizzata alcuna imagine sul canale NVR?

A3. Passare a Configurazione > Canale > Telecamera della GUI del NVR, trovare Telecamera aggiuntae controllare lo stato della telecamera del canale.

• Se lo stato della telecoma del canale è Online passare a, Configurazione > Canale > Imagine, e assicurarsi che Luminosità e Contrasto sotto Parametri immagine non siano entrambi a 0.

• Se lo stato della telecamera del canale è Errone, passare il mouse su per verificare il motivo dell'eccezione e provare le seguenti soluzioni:

• Se il motivo dell'eccezione è Nome utente o password errati,fare clic su e reinserire il nome utente e la password di accesso.

• Se il motivo dell'eccezione è Disconnesso, verificare che la connessione tra il NVR e la telecamera sia normale e che il cavo Ethernet non sia allentato.
• Eliminare o resettare la telecamera eaggiungerla di nuovo.
• Spagnere la telecamera e riavviarla.

Q4. Cosa devo fare se I'NVR non riesce a trovare la telecamera?

A4. Se l'NVR supporta la porta PoE e la telecamera è stata collegata alla porta PoE dell'NVR, provare le seguenti soluzioni:

• Collegare il computer e la webcam alla stessa rete e abilitare la funzione DHCP della webcam (tramite uno strumento di gestione client, come ONVIF Device Manager o l'interfaccia utente Web della webcam per la configurazione).
• Se la telecamera è di terme parti, assicurarsi che la telecamera supporti ONVIF, che ONVIF sia abilitato e che un amministratore con il nome utente admin sa stato aggiunto all'elenco degli utenti.

Se la telecamera è stata collegata al lato LAN del NVR, provare le seguenti soluzioni:

• Assicurarsi che la telecamera funzioni correttamente e che sua connessa correttamente allo switch o al router collegato al NVR e che il cavo Ethernet sia ben teso.
• Assicurarsi che l'indirizzo IP della telecamera si nella stesse segmento di rete dell'indirizzo IP della LAN del NVR (attraverso uno strumento di gestione client, come ONVIF Device Manager o l'interfaccia Web della telecamera per la configurazione).
• Se la telecamera è di terme parti, assicurarsi che la telecamera supporti ONVIF, che ONVIF sia abilitato e che un amministratore con il nome utente admin sa stato aggiunto all'elenco degli utenti.

Se il problema persistsente, contattare l'assistenza tecnica Tenda.

ONVIF ONVIF aui 1uoiSJI uoi dai jui bai yai iui jui cui |i

aaljg aladmin aaiwauu wuU gao agioi cai

Ottenere assistenza e servizi

Per specifiche tecniche, guide per l'utente e ulteriori informazioni, visitare la pagana del prodotto o la pagana del servizio su www.tendacn.com. Sono disponibili più lingue.

Puoi vedere il modello del prodotto sul prodotto.
