HASZNÁLATI ÚTMUTATÓ BSA 18 LED 10000 METABO

hu Eredeti használati utasítás 58

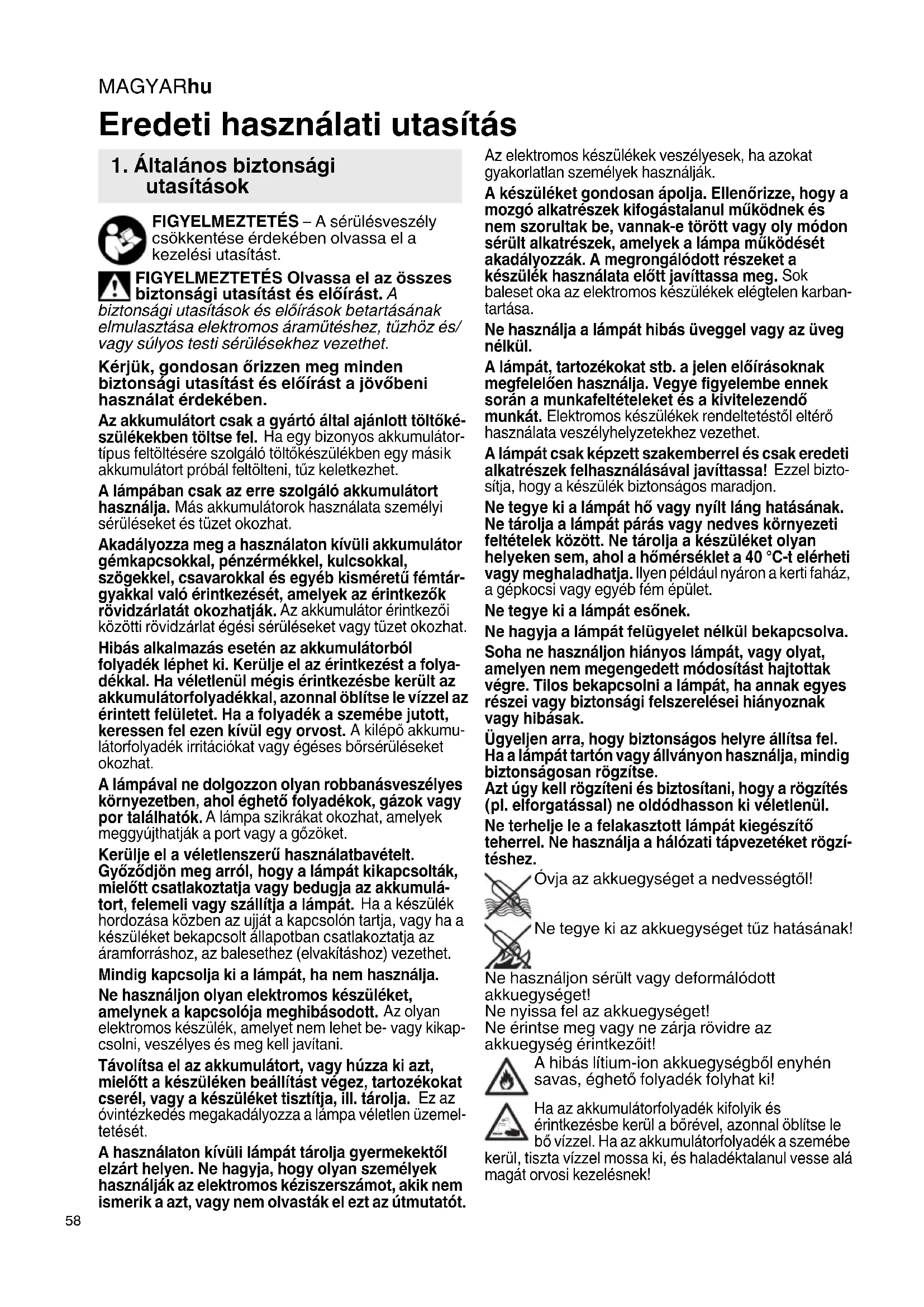

Eredeti használati utasítás

1. Általános biztonsági utasítások

FIGYELMEZTETÉS – A sérülésveszély csökkentése érdekében olvassa el a kezelési utasítást.

FIGYELMEZTETÉS Olvassa el az összes biztonsági utasítást és előírást. A

biztonsági utasítások és előírások betartásának elmulasztása elektromos áramütéshez, tűzhöz és/ vagy súlyos testi sérülésekhez vezethet.

Kérjük, gondosan őrizzen meg minden biztonsági utasítást és előírást a jövőbeni használat érdekében.

Az akkumulátort csak a gyártó által ajánlott töltőkészülékekben töltse fel. Ha egy bizonyos akkumulátortípus feltöltésére szolgáló töltőkészülékben egy másik akkumulátort próbál feltölteni, tűz keletkezhet.

A lámpában csak az erre szolgáló akkumulátort használja. Más akkumulátorok használata személyi sérüléseket és tüzet okozhat.

Akadályozza meg a használaton kívüli akkumulátor gémkapcsokkal, pénzérmékkel, kulcsokkal, szögekkel, csavarokkal és egyéb kisméretű fémtárgyakkal való érintkezését, amelyek az érintkezők rövidzárlatát okozhatják. Az akkumulátor érintkezői közötti rövidzárlat égési sérüléseket vagy tüzet okozhat.

Hibás alkalmazás esetén az akkumulátorból folyadék léphet ki. Kerülje el az érintkezést a folyadékkal. Ha véletlenül mégis érintkezésbe került az akkumulátorfolyadékkal, azonnal öblítse le vízzel az érintett felületet. Ha a folyadék a szemébe jutott, keressen fel ezen kívül egy orvost. A kilépő akkumulátorfolyadék irritációkat vagy égéses börsérüléseket okozhat.

A lámpával ne dolgozzon olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy por találhatók. A lámpa szikrákat okozhat, amelyek meggyújthatják a port vagy a gözőket.

Kerülje el a véletlenszerű használatbavételt.

Győződjön meg arról, hogy a lámpát kikapcsolták, mielőtt csatlakoztatja vagy bedugja az akkumulátort, felemeli vagy szállítja a lámpát. Ha a készülék hordozása közben az ujját a kapcsolón tartja, vagy ha a készüléket bekapcsolt állapotban csatlakoztatja az áramforráshoz, az balesethez (elvakításhoz) vezethet.

Mindig kapcsolja ki a lámpát, ha nem használja.

Ne használjon olyan elektromos készüléket, amelynek a kapcsolója meghibásodott. Az olyan elektromos készülék, amelyet nem lehet be- vagy kikapcsolni, veszélyes és meg kell javítani.

Távolítsa el az akkumulátort, vagy húzza ki azt, mielőtt a készüléken beállítást végez, tartozékokat cserél, vagy a készüléket tisztítja, ill. tárolja. Ez az óvintézkedés megakadályozza a lámpa véletlen üzemeltetését.

A használaton kívüli lámpát tárolja gyermekektől elzárt helyen. Ne hagyja, hogy olyan személyek használják az elektromos kéziszerszámot, akik nem ismerik a azt, vagy nem olvasták el ezt az útmutatót.

Az elektromos készülékek veszélyesek, ha azokat gyakorlatlan személyek használják.

A készüléket gondosan ápolja. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek és nem szorultak be, vannak-e törött vagy oly módon sérült alkatrészek, amelyek a lámpa működését akadályozzák. A megrongálódott részeket a készülék használata előtt javíttassa meg. Sok baleset oka az elektromos készülékek elégtelen karban-tartása.

Ne használja a lámpát hibás üveggel vagy az üveg nélkül.

A lámpát, tartozékokat stb. a jelen előírásoknak megfelelően használja. Vegye figyelembe ennek során a munkafeltételeket és a kivitelezendő munkát. Elektromos készülékek rendeltetéstől eltérő használata veszélyhelyzetekhez vezethet.

A lámpát csak képzett szakemberrel és csak eredeti alkatrészek felhasználásával javíttassa! Ezzel biztosítja, hogy a készülék biztonságos maradjon.

Ne tegye ki a lámpát hő vagy nyílt láng hatásának. Ne tárolja a lámpát párás vagy nedves környezeti feltételek között. Ne tárolja a készüléket olyan helyeken sem, ahol a hőmérséklet a 40 °C-t elérheti vagy meghaladhatja. Ilyen például nyáron a kerti faház, a gépkocsi vagy egyéb fém épület.

Ne tegye ki a lámpát esőnek.

Ne hagyja a lámpát felügyelet nélkül bekapcsolva.

Soha ne használjon hiányos lámpát, vagy olyat, amelyen nem megengedett módosítást hajtottak végre. Tilos bekapcsolni a lámpát, ha annak egyes részei vagy biztonsági felszerelései hiányoznak vagy hibásak.

Ügyeljen arra, hogy biztonságos helyre állítsa fel. Ha a lámpát tartón vagy állványon használja, mindig biztonságosan rögzítse.

Azt úgy kell rögzíteni és biztosítani, hogy a rögzítés (pl. elforgatással) ne oldódhasson ki véletlenül.

Ne terhelje le a felakasztott lámpát kiegészítő teherrel. Ne használja a hálózati tápvezetéket rögzítéshez.

Óvja az akkuegységet a nedvességtől!

Ne tegye ki az akkuegységet tüz hatásának!

Ne használjon sérült vagy deformálódott akkuegységet!

Ne nyissa fel az akkuegységet!

Ne érintse meg vagy ne zárja rövidre az akkuegység érintkezőit!

A hibás lítium-ion akkuegységből enyhén savas, éghető folyadék folyhat ki!

Ha az akkumulátorfolyadék kifolyik és érintkezésbe kerül a börével, azonnal öblítse le bő vízzel. Ha az akkumulátorfolyadék a szemébe

kerül, tiszta vízzel mossa ki, és haladéktalanul vesse alá magát orvosi kezelésnek!

Vigyázat, általános veszély!

Ne dobja az akkuegységet a háztartási szemétbe! Juttassa vissza a meghibásodott vagy elhasználódott akkuegységet a Metabo kereskedőknek!

Ne dobja vízbe az akkuegységet.

A megvilágított tárgyakra vonatkozó készüléken megadott legkisebb távolságot be kell tartani. A kisebb

távolság esetén fennáll a túlforrósodás veszélye.

Ne irányítsa a fénysugarat az emberek vagy állatok szemébe!

Az IEC/EN 62471 „Lámpák és lámparendszerek fotóbiológiai biztonsága“ meghatározása szerint ezek a lámpák a szabadon használható csoportba tartoznak.

Speciális biztonsági utasítások a lábazaton lévő mágnesekre vonatkozóan, BSA 12-18 LED 2000, BSA 18 LED 4000.

Veszély! Lenyelés, sérülés, áramütés

A mágnes nem játék! Győződjön meg arról, hogy a mágnes nem kerülhet gyermekek kezébe.

A mágnesek fémböl készültek és vezetik az elektromos áramot. Védje a mágnest elektromos árammal való érintkezéstől.

Vigyázat! Becsípődés

A nagy mágnesek nagyon erősek. Az óvatlan használat során az ujja vagy a böre becsípődhet két mágnes közé. Ez

zúzódásokat és véraláfutásokat okozhat az érintett felületeken.

- Nagyobb mágnesek használata során viseljen vastag védőkesztyűt.

Vigyázat! Szívritmus-szabályozó

A mágnesek befolyásolhatják a szívritmus-szabályozók és a beültetett defibrillátorok működését. A szívritmus-szabályozó teszt-

üzemmódba kapcsolhat és rosszullétet okozhat. Előfordulhat, hogy a defibrillátor adott körülmények között nem működik.

• Az ilyen készülékekkel élő személynek megfelelő távolságot kell tartania a mágnesekhez (legalább 1 méter).
• Óvja az ilyen készülékeket használó személyeket a mágneshez való közeledéstől.

Vigyázat! Nehéz tárgyak

A túl nagy vagy hirtelen leterhelés, anyagfáradás, valamint az anyaghibák eredményeképpen a mágnes leválhat a

tartó alapról. A leeső tárgyak súlyos sérüléseket és anyagi károkat okozhatnak. Az ideális tartóerőt csak az ideális körülmények mellett lehet elérni.

• A mágneses tartóerő függ az anyagvastagságtól és -minőségtől, adott esetben egy gumi sapkától.
• Ne tárolja a mágnest olyan helyeken, ahol az anyag meghibásodása személyi sérüléseket okozhat.

- Ellenőrizze a felhelyezés során, hogy elegendő-e a tartóerő. Amennyiben szükséges, biztosítsa a lámpát kiegészítőleg egy kötéllel leesés ellen.

Vigyázat! Fém szilánkok

A neodímium mágnesek törékenyek. Amennyiben 2 mágnes összeütközik, azok szétrepedhetnek. Az éles szélű szilánkok

több méterre elrepülhetnek és szemsérülést okozhatnak.

A mágnesek vonzzák a fém forgácsot és port. Ennek következtében felhelyezéskor / levételnél a felületen karcolások keletkezhetnek. Kerülje a mágnesek érzékeny felületekre helyezését. Amennyiben lehetséges, használjon gumi sapkát.

• Kerülje el a mágnesek összeütközését.
• Nagyobb mágnesek használata közben viseljen védőszemüveget.
• Ügyeljen arra, hogy környéken lévő személyek szintén védetten legyenek vagy elegendő távolságot tartsanak.

Vigyázat! Mágneses mező

A mágnesek széles és erős mágneses mezővel rendelkeznek. Így többek között megrongálhatják a televíziót és laptopokat,

számítógépes merevlemezeket, hitelkártyákat és bankkártyákat, adathordozókat, mechanikus órákat, hallókészülékeket és hangszórókat.

- Tartsa távol a mágneseket az összes olyan készüléktől, amelyeket az erős mágneses mező megrongálhat.

Vigyázat! Légiposta

A nem szakszerűen csomagolt mágnesek mágneses mezeje befolyásolhatja a repülők navigációs rendszerét.

Legrosszabb esetben ez balesetet is okozhat.

- Kerülje a légi szállítást. Vagy csak olyan csomagolásban adja fel, amely megfelelő mágneses leárnyékolást biztosít légi szállítás során, a légi szállításra vonatkozó érvényes előírásoknak megfelelően.

Vigyázat! Postai úton való szállítás

A nem szakszerűen csomagolt mágnesek mágneses mezeje zavart okozhat a szortírozó berendezésekben és

megrongálhatja más csomagok érzékeny termékeit.

- Használjon megfelelő, elég nagy dobozt és helyezze abba a mágnest töltőanyagok segítségével a doboz közepére.

Megjegyzés! Emberekre gyakorolt hatás

Az egészség tartós mágnes mágneses mezeje által okozott veszélyeztetés valószínűtlen, de nem zárható ki teljesen.

• Kerülje a saját biztonsága érdekében a mágnesekkel való tartós érintkezést.
• A nagy mágneseket a testétől legalább 1 méter távolságban tárolja.

MAGYARhu

Megjegyzés! Oxidáció, rozsdásodás, rozsda, töredezés

A mágneseket a rozsdásodás elleni védelem érdekében egy vékony réteg nikkel-réz bevonattal látják el. Ez a bevonat

bizonyos védelmet nyújt a rozsdásodás ellen, de nem nyújt elegendő ellenállóképességet a folyamatos külterületen való használatra. A rozsdásodás miatt a bevonat felrepedhet és a mágnesek oxidálódhatnak.

• Használja a mágneseket csak belterületen, vagy védje azokat a környezeti hatásokkal szemben.
• Kerülje a bevonat megrongálódását, pl. az ütközések során.

Megjegyzés! Ne tegye ki túz hatásának. Maximum engedélyezett hőmérséklet 80°C (175 °F).

2. Áttekintés

Lásd a címlapon található képet.

1 üveg / a LED-es fénysugár kilépő nyílása

2 hordfogantyú

3 USB csatlakozás*

4 kapacitáskijelző

5 be-/kikapcsoló gomb

6 gyűrű (a fényerő beállításához)

7 v é d öburkolat

8 g o m b ( a v é d öburkolat reteszelése)

9 akkuegység*

10 mágnes (a megfelelő fém felületekre való felhelyezéshez)*

11 akasztó (felakasztáshoz)*

12 menet (5/8"-UNC) az állványon való rögzítéshez *

13 falra akasztásra szolgáló mélyedés*

14 lyuk (∅ 16 mm) állványon való rögzítéshez*

15 fedőlap (hálózati csatlakozás)*

16 hüvely (hálózati csatlakozás)*

17 csatlakozó (hálózati csatlakozó vezetékhez)*

18 Reteszelő gyűrű*

* modelltöl / felszereltségtöl függő / nem része a szállítási terjedelemnek

3. Használat

3.1 Akkuegység behelyezése / kivétele

Használat előtt töltse fel az akkuegységet (9) (a kiviteltöl függően).

1. Nyomja be a gombot (8) és hajtsa fel a védőburkolatot (7).
2. Tolja fel az akkuegységet (9) vagy húzza le azt.
3. Zárja be a védőburkolatot (7).
   Az akkuegység optimális tárolási hőmérséklete: 10 °C és 30 °C között.

3.2 Be-/kikapcsolás, a fényteljesítmény beállítása

Ne irányítsa a fénysugarat az emberek vagy állatok szemébe!

1. A készüléket a (5) kapcsolóval kapcsolja be vagy ki.
2. A gyű rű (6) elforgatásával megváltoztathatja a fényerőt. A legnagyobb vagy legkisebb fényerő elérését a fénysugár rövid villogása jelzi.

3.3 Kapacitáskijelző (4)

A bekapcsolt lámpa esetén az akkuegység töltésszintjét a LED-lámpák jelzik ki.

3.4 USB csatlakozás (csak a következőknél: BSA 18 LED 4000, BSA 18 LED 10000)

A készülék az USB-kimenetes elektromos szerszámok (mint okostelefonok, MP3 lejátszók, táblagépek, stb.) töltésére / üzemeltetésére használható - adatcserére nem alkalmas.

Csak olyan USB készülékeket csatlakoztasson, amely USB szabvánnyal

kompatibilisek. A nem kompatibilis USB készülékek használata hibás működéshez, rongálódáshoz vagy sérülésekhez vezethet.

1. Nyissa fel az USB csatlakozás (3) fedőlapját.
2. Csatlakoztassa az USB készüléket egy megfelelő USB vezetékkel az USB csatlakozásra (3).
3. Húzza le az USB vezetéket a töltés / a készülék használata után és zárja le a fedőlapot.

Figyelmeztetés: Az IP-védelem csak az USB csatlakozás (3) lezárt lapja mellett adott.

3.5 Hálózati csatlakozás (csak a következőknél: BSA 18 LED 10000)

Az üzembe helyezés előtt ellenőrizze, hogy a szerszám típustábláján megadott hálózati

feszültség és frekvencia megfelel-e az Ön által használt hálózat adatainak.

Kapcsoljon elé mindig egy max. 30 mA kiváltó árammal ellátott FI-védőkapcsolót (RCD).

A hálózati csatlakozó vezeték csatlakoztatása:

1. Nyissa fel a fedőlapot (15).
2. Igazítsa be úgy a hálózati csatlakozó vezeték csatlakozóját (17), hogy a dugasz (16) és a csatlakozó (17) összeillődjön.
3. Csatlakoztassa a csatlakozót (17) a dugaszba (16). Ennek során a reteszelő gyűrű (18) automatikusan elfordul és a csatlakozó (17) reteszel kihúzás ellen.

A hálózati csatlakozó vezeték lehúzása:

1. Húzza le a reteszelő gyűrűt (18) az óramutató járásával ellentétes irányba forgatva es húzza le a csatlakozót (17).
2. Zárja le a fedőlapot (15).

4. Hibaelhárítás

A fénysugár rövid villogása 3 percenként azt jelzi, hogy az akkuegység szinte teljesen lemerült és azt újra fel kell tölteni.

5. Tisztítás

Bármilyen tisztítás előtt vegye ki az akkuegységet a készülékből agy húzza le a zati csatlakozót.

Ne tisztítsa a készüléket agresszív tisztítószerrel.

Az akkuegység behelyezése előtt a lámpa és az érintkezők szárazak kell legyenek.

6. Javítás

Metabo készülékeken javítást csak villamos szakember végezhet!

A javításra szoruló Metabo elektromos eszközzel forduljon Metabo szakkereskedőjéhez. A címeket a www.metabo.com honlapon találja.

A pótalkatrészek listája letölthető a www.metabo.com honlapról.

7. Környezetvédelem

Ne dobja vízbe az akkuegységet!

Óvja környezetet és ne dobja az elektromos eszközt, illetve az akkuegységeket a háztartási hulladékba. Tartsa be a helyi előírásokat gépek, csomagolások és tartozékok szelektív sére és újrahasznosítására vonatkozóan.

Működtesse az eszközt az akkuegység teljes lemerüléséig. Biztosítsa az érintkezők rövidzárlat elleni védelmét (pl. ragasztószalaggal).

8. Műszaki adatok

Csak eredeti Metabo- vagy CAS (Cordless Alliance System) akkuegységeket és tartozékokat használjon.

A teljes tartozékprogram megtalálható a www.metabo.com honlapon vagy a katalógusban.

Csak eredeti Metabo akkuegységgel használja:

12 V (csak BSA 12-18...): 625406000, 625349000, stb.

14,4 V (csak BSA 12-18...): 625590000, 625595000, stb.

18 V (az összes lámpa): 625591000, 625592000, 625368000, 625549000, stb.

Nem alkalmas biztonsági kengyellel ellátott akkuegységekhez (a ...DS... Megjelölésü akkuegységek).

Az adatok értelmezését lásd a 3. oldalon.

A műszaki változtatás joga a továbbfejlesztés érdekében fenntartva.

U_A = az akkuegység / hálózati feszültség feszültsége

P_1, = minimális teljesítményfelvétel

P_1, = maximális teljesítményfelvétel

Phi I, min = minimális fényáram

Phi I, max = maximális fényáram

CRI = színvisszaadási index

CCT = színhőmérséklet

m = súly (akkuegység nélkül)

IP = védelem (csak az USB csatlakozás (3) lezárt fedőlapja mellett)

USB = USB csatlakozás

= egyenáram

\~ váltóáram

A megadott műszaki adatokra tűrés vonatkozik (a mindenkor érvényben levő szabványoknak megfelelően).
