Termék típusa	Beépíthető mosogatógép
Márka	Neff
Modell	S355HCX29E
Méretek (Ma x Sz x Mé)	81,5 cm x 59,8 cm x 55,0 cm
Nettó tömeg	Körülbelül 40 kg
Elektromos csatlakozás	220-240 V, 50 Hz, 10 A
Energiaosztály	E (korábbi A+++ osztály)
Mosási programok	Eco, Intenzív, Gyors 45°C, Automatikus, Kímélő, Előmosás
Terítékek száma	14 teríték
Zajszint	44 dB(A)
Gyermekbiztonság	Igen, reteszelési funkció
Szivárgás elleni védelem	Aqua-Stop biztonság
Kezelőpanel	Elektronikus LED kijelzővel
Belső világítás	EmotionLight és TimeLight
Beépítés típusa	Beépíthető munkalap alá
Homlokpanel	Cserélhető (homlokajtó)
Szűrők	Durva szűrő és eltávolítható mikroszűrő
Szórókarok	Felső és alsó, cserélhető
Só tartály	Igen, fedéllel
Javíthatóság	Pótalkatrészek elérhetők, javítási útmutató mellékelve
Garancia	2 év (standard)

Gyakran ismételt kérdések - S355HCX29E NEFF

Mi a Neff S355HCX29E mosogatógép energiaosztálya?

A Neff S355HCX29E E energiaosztályba tartozik (korábbi A+++ osztály).

Hogyan kell beépíteni a mosogatógépet a munkalap alá?

A készülék beépíthető kivitelű. A meglévő munkalapot a következő lépésekkel kell eltávolítani: csavarja ki a hátsó csavarokat, tolja be a reteszelő karokat, majd csúsztassa előre a munkalapot.

Mit tegyek, ha a mosogatógép nem kapcsol be?

Először ellenőrizze az áramellátást: győződjön meg róla, hogy a csatlakozó dugaszolva van, és a megszakító nem oldott ki. Ha a probléma továbbra is fennáll, húzza ki a készüléket 60 másodpercre, majd csatlakoztassa újra. A biztonsági tesztekhez olvassa el a használati útmutatót.

Hogyan kell megtisztítani a mosogatógép szűrőit?

Fordítsa el a durva szűrőt az óramutató járásával ellentétes irányba a kivételéhez. Engedje le a mikroszűrőt, és mindkettőt mossa le folyó víz alatt. Szerelje vissza úgy, hogy a nyilak egy vonalba kerüljenek, és forgassa el a durva szűrőt az óramutató járásával megegyező irányba, amíg kattan.

Milyen programok érhetők el ezen a modellen?

A programok a következők: Eco, Intenzív, Gyors 45°C, Automatikus, Kímélő és Előmosás. Válasszon a szennyezettség mértéke és az edény típusa szerint.

Hogyan kell kicserélni a felső szórókart?

Csavarja le a felső szórókart, és húzza lefelé a kivételéhez. Illessze be az új kart, és csavarja be szorosan. Az alsó karhoz egyszerűen nyomja le a kipattintáshoz, majd pattintsa be az újat.

A só visszajelző világít, mit tegyek?

Nyissa ki a sótartályt (az alsó kosár alatt található), és adjon hozzá regeneráló sót. Zárja vissza a fedelet, és futtasson egy öblítési ciklust. Ha a visszajelző továbbra is világít, ellenőrizze, hogy a kupak szorosan záródik-e.

Hogyan kell kicserélni a homlokajtót?

Távolítsa el a belső ajtó csavarjait, majd csatlakoztassa le a kábeleket. Szerelje fel az új homloklapot a zsanérok igazításával, és csavarozza vissza. Győződjön meg arról, hogy a kábelek megfelelően helyezkednek el a sérülések elkerülése érdekében.

Mit jelent az E15 hibakód?

Az E15 kód egy aktivált szivárgásvédelmet jelez. Zárja el a vízbevezető csapot, húzza ki a készüléket, és ellenőrizze, hogy nincs-e szivárgás. Ha a kód továbbra is fennáll, lépjen kapcsolatba a vevőszolgálattal.

Hol találom a pótalkatrészeket ehhez a modellhez?

Az eredeti Neff pótalkatrészek a vevőszolgálatnál vagy szaküzletekben kaphatók. A pontos referenciák azonosításához használja a S355HCX29E modellszámot.

HASZNÁLATI ÚTMUTATÓ S355HCX29E NEFF

4.19.2 A tömítés felszerelése az ajtókra

4.20.2 A tömítés felszerelése az ajtókra

A szerelés előtt a tömítést le kell vágni a megfelelő hosszúságúra. Ez 1750 mm a 81 cm magas készülékeknél, és 1850 mm a 86 cm magas készülékeknél.

1 A dokumentummal kapcsolatos információk 457

1.1 Fontos tudnivalók 457

1.1.1 Cél 457 1.2 Szimbólummagyarázat 457 1.2.1 Veszélyességi szintek 457 1.2.2 Veszélyt jelző szimbólumok 457 1.2.3 A figyelmeztetések felépítése 458 1.2.4 Általános szimbólumok 458

Biztonság 459

2.1 Általános biztonsági utasítások 459

2.1.1 Minden háztartási készülékhez 459

Szerszámok és segédanyagok 460

Javítás 461

4.1 A felső burkolat cseréje 461

4.1.1 A felső burkolat eltávolítása 461 4.1.2 A felső burkolat elhelyezése 461

4.2 Kosárrendszer beszerelése 462

4.2.1 Tablettavezető telepítése a 86 cm-es modellbe 462 4.2.2 Az ételszűrő behelyezése 462 4.2.3 A gőzmosogatáshoz használt rekesz behelyezése 463

4.3 A varioDrawer fiók cseréje 464

4.3.1 A varioDrawer fiók eltávolítása 464 4.3.2 A varioDrawer fiók felszerelése 465

4.4 A szórókarok cseréje 466

4.4.1 Szórókar eltávolítása 466 4.4.2 A szórókar felszerelése 466

4.5 A szűrők cseréje 467

4.5.1 Szűrő eltávolítása 467 4.5.2 Szűrők felszerelése 467

4.6 A sütőpetsi-szórófej felszerelése 468

4.7 A hálózati kábel cseréje 469

4.7.1 A hálózati kábel kihúzása 469 4.7.2 A hálózati kábel csatlakoztatása 469

4.8 A mosogatószeres rekesz fedelének cseréje 470

4.8.1 A mosogatószeres rekesz fedelének eltávolítása 470 4.8.2 A rugó behelyezése 470 4.8.3 A mosogatószeres rekesz fedelének felszerelése 470

4.9 A szennyvízszivattyú fedelének cseréje 471

4.9.1 A szennyvízszivattyú fedelének eltávolítása 471 4.9.2 A szennyvízszivattyú fedelének telepítése 471

4.10 Az oldalpanel cseréje 472

4.10.1 Az oldalpanel eltávolítása 472 4.10.2 Az oldalpanel telepítése 473

4.11 A külső ajtó cseréje 474

4.11.1 A külső ajtó eltávolítása 474 4.11.2 A külső ajtó felhelyezése 475

4.12 A kezelőpanel cseréje 477

4.12.1 A kezelőpanel eltávolítása 477 4.12.2 A kezelőpanel telepítése 477

4.13 Ajtórugók rögzítése 478

4.14 Lábburkolat cseréje 480

4.14.1 A lábburkolat eltávolítása 480 4.14.2 A lábburkolat felszerelése 480

4.15 Az alapburkolat cseréje 481

4.15.1 Az alapburkolat eltávolítása 481 4.15.2 Az alapburkolat felszerelése 481

4.16 A tűzhely cseréje 482

4.16.1 Tűzhely eltávolítása 482 4.16.2 A tűzhely felszerelése 483

4.17 A belső ajtó cseréje 485

4.17.1 A belső ajtó eltávolítása 485 4.17.2 A belső ajtó felszerelése 485

4.18 Az ajtózsanér cseréje 486

4.18.1 Az ajtózsanér eltávolítása 486 4.18.2 Az ajtózsanér felszerelése 486

4.19 A gumitömítés cseréje 488

4.19.1 A gumitömítés eltávolítása 488 4.19.2 A gumitömítés felhelyezése 489

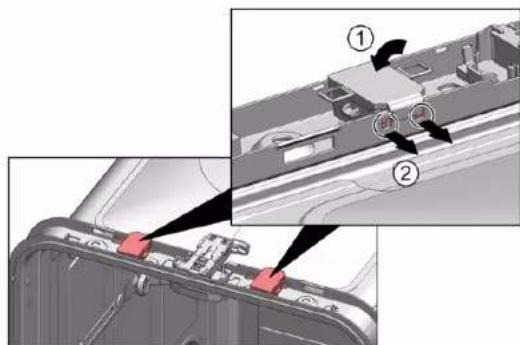

4.21 Az EmotionLight cseréje 491

4.21.1 Az EmotionLight eltávolítása 491 4.21.2 Az EmotionLight beszerelése 491

4.22 A TimeLight cseréje 494

4.22.1 A TimeLight eltávolítása 494 4.22.2 A TimeLight beszerelése 494

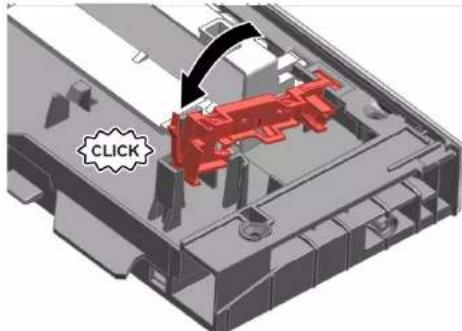

4.23 Gap Illumination világítás cseréje 495

4.23.1 Gap Illumination világítás eltávolítása 495 4.23.2 Gap Illumination világítás beszerelése 496

A dokumentummal kapcsolatos információk

1.1 Fontos tudnivalók

1.1.1 Cél

Ezek a javítási tanácsok támogatják a fogyasztói készülékek otthoni megjavításában a környezettudatos tervezésről szóló rendeletnek (2021 márciusától alkalmazandó) megfelelően.

Információt tartalmaznak bizonyos pótalkatrészek cseréjével kapcsolatban, ideértve a figyelmeztetéseket és kockázatokat is.

Ha kérdése van, vegye fel a kapcsolatot a vevőszolgálattal. A károkért kizárólag akkor vállalunk felelősséget, ha a javítási tanácsokat pontosan betartották.

1.2 Szimbólummagyarázat

1.2.1 Veszélyességi szintek

A veszélyességi szintek egy szimbólumból és egy figyelmeztető mondatból állnak. A figyelmeztető mondat utal a veszély súlyosságára.

Veszélyességi szint Jelentés
VESZÉLY	A figyelmezető üzenet figyelmen kívül hagyása halál vagy súlyos sérülseket okoz.
FIGYELMEZTETÉS	A figyelmezető üzenet figyelmen kívül hagyása halál vagy súlyos sérülseket okozhat.
VIGYAZAT	A figyelmezető üzenet figyelmen kívül hagyása kisebb sérülseket okozhat.
FIGYELEM!	A figyelmezető üzenet figyelmen kívül hagyása anyagi károkat okozhat.

Táblázat 1: Veszélyességi szintek

1.2.2 Veszélyt jelző szimbólumok

A veszélyt jelző szimbólumok a veszélyt ábrázoló szimbolikus ábrázolások.

A jelen dokumentumban az alábbi veszélyt jelző szimbólumok használatosak:

Veszélyt jelző szimbólum Jelentés
!	Általános figyelmeztető üzenet
	Elektromos feszültseg veszélye
	Robbanásveszély
	Vágásveszély
	Zúzódásveszély

A dokumentummal kapcsolatos információk

Veszélyt jelző szimbóllum Jelentés
	Forró felületek miatt fennálló veszély
	Erös magneses mező miatt fennálló ve-szély
	Nem ionizáló sugárzás veszélye

Táblázat 2: Veszélyt jelző szimbólumok

1.2.3 A figyelmeztetések felépítése

A jelen dokumentumban lévő figyelmeztetések szabványosított megjelenésűek és felépítésűek.


A VESZÉLY A veszely típusa és forróásal A veszely / figyelmeztetes figyelmen kívül hagyásának lehetséges követ- kezményei. A veszely megelőzésére szolgálo intézkedések és tiltások.

Az alábbi példa egy olyan figyelmeztetést mutat be, amely az áram alatt lévő alkatrészek okozta áramütésre figyelmeztet. Megemlíti a veszély elkerülésére szolgáló intézkedést.


A VESZÉLY Aramütes veszélye áram alatt lévő alkatrészek miatt! Halálos áramütes A javitás megkezdéselott legalabb 60 másodperccel valassza le a készülékeket az elektromos halózatról.

1.2.4 Általános szimbólumok

A jelen dokumentumban az alábbi általános szimbólumok használatosak:

Alt. szimbólum Jelentés
1	Különleges tanács (szöveg ésvagy grafi-ka)

Alt. szimbólum Jelentés
1	Egyszerǔ tanács (csak szöveg)
2	Videós oktatóanyagra mutató hivatkozás
3	A szükséges eszközök
4	A szükséges feltetelek
5	Feltétel (ha..., akkor...)
6	Eredmény
[Inditás] Billentyű vagy gomb
[00123456] Anyagszám azonosítója
Allapot Megjelenítatt szöveg / ablak (a készülék kijelzöjén)

Táblázat 3: Általános szimbólumok

Biztonság

2.1 Általános biztonsági utasítások

2.1.1 Minden háztartási készülék

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Az elektromos alkatrészek hibás javítása áramütéshez vezethet! A javítás megkezdése előtt legalább 60 másodpercre válassza le a készüléket az elektromos hálózatról. A javítás után végezze el a VDE 0701-nek vagy az országspecifikus szabályozásoknak megfelelő vizsgálatot.

Éles peremek miatt fennálló sérülésveszély!

Viseljen védőkesztyűt.

Zúzódásveszély a javítás, karbantartás, hibaelhárítás és szervizelés során a nehéz és mozgó alkatrészek miatt

Viseljen védőcipőt. Biztosítsa leesés ellen a nehéz alkatrészeket. Ne dugja be a testrészeit a mozgó alkatrészek közé.

Sérülhet a készülék biztonsága / működése!

Elektrosztatikailag érzékeny alkatrészek (ESD-k) károsodásának veszélye!

Kizárólag eredeti pótalkatrészeket használjon. Ne érintse meg a modulokat, ideértve a csatlakozásokat és a vezetőket.

Szerszámok és segédanyagok

Kijelolés Részletek	Képek
Biztonsági Torx T20csavarhúzó[00340764]	100°mm, biztonsági csavarok-hoz
Torx T15 csavarhú-zó	Hossz: 80 mm
Laposfejú csavar-húzó	Hegy 10 mm x 1,6 mm x200 mm	①
Hosszúcsőrű fogó[00340871]	Hossz: 200 mm, egyenes

4.1 A felső burkolat cseréje

Követelmény:

A készüléket leválasztotta az áramellátásról. A készülék szabadon hozzáférhető.

4.1.1 A felső burkolat eltávolítása

1. Távolítsa el a két hátsó (1) csavart (opcionális).
2. Húzza a burkolat alatti két fogókat felfelé (2).

1. Elöl enyhén emelje meg a felső burkolatot (3).
2. Húzza el a felső burkolatot a hátsó végétől (4).
3. Távolítsa el a felső burkolatot.

4.1.2 A felső burkolat elhelyezése

1. Rögzítse a felső burkolat felső részét a vezetőkbe a rögzítőperemek (1) segítségével.

1. Nyomja előre a felső burkolatot (2).
2. Nyomja lefelé a felső burkolat elejét, amíg a rögzítőkarok hallhatóan a helyükre nem kattannak (3).
3. Csavarja vissza a két csavart (4) (opcionális).

Javítás

4.2 Kosárrendszer beszerelése

Követelmény: Az érintett kosarat kivették a készülékből.

4.2.1 Tablettavezető telepítése a 86 cm-es modellbe

Különleges eszközök

Tablettavezető [00614935] Etázsér [00618565]

1. Helyezze be a tablettavezetőt átlósan a kosár elejére.
2. Állítsa középre a tablettavezetőt, és pattintsa be a helyére.

4.2.2 Az etázsér behelyezése

Különleges eszközök

Tablettavezető [00614935] Etázsér [00618565]

Csészék mosogatásakor az etázsér felhajtható. Ezzel csökkentheti a csészék alján megülő víz mennyiségét. Magas poharak mosogatása esetén javasoljuk, hogy hajtsa le az etázsért. Ha a felső kosárban opcionális műanyag rekesz van, előbb távolítsa el ezt.

1. Távolítsa el a műanyag rekeszt.

1. Pattintsa az etázsért a helyére.

1. Hajtsa fel a fület.

Javítás

1. Helyezze be az elmosogatni kívánt edényeket.

4.2.3 A gőzmosogatáshoz használt rekesz behelyezése

Különleges eszközök

Helyezze a gőzmosogatáshoz használt rekeszt a vödrével a kosárrendszer alá.

Javítás

4.3 A varioDrawer fiók cseréje

4.3.1 A varioDrawer fiók eltávolítása

1. Hajlítsa befelé a fogantyúfüleket.

1. Felfelé húzva távolítsa el a fogantyút.
2. Nyomja kifelé a műanyag oldalbetéteket, és nyomja őket felfelé, el a kerettől.

Javítás

1. A gégefogantyúfüleket óvatosan fordítsa kifelé.

1. Húzza ki a fülekből az összecsukható villákat.
2. Elöl nyomja ki a fémkeretet a tartókból.

1. Nyomja kifelé a fémkeretet hátrafelé a vezetőből.

4.3.2 A varioDrawer fiók felszerelése

Az elhelyezést fordított sorrendben végezze.

Javítás

4.4 A szórókarok cseréje

4.4.1 Szórókar eltávolítása

1. Csavarja ki a felső szórókart (1), és húzza lefelé az eltávolításához (2).

1. Húzza lefelé az alsó szórókart az eltávolításához.

4.4.2 A szórókar felszerelése

1. Helyezze be az alsó szórókart. A szórókar bekattan a helyére.
2. Helyezze be a felső szórókart, és csavarja be szorosan a helyére.

Javítás

4.5 A szűrők cseréje

4.5.1 Szűrő eltávolítása

1. Fordítsa el a durvaszűrőt az óramutató járásával ellentétes irányba (1), és távolítsa el a szűrőrendszert (2).

Ügyeljen arra, hogy ne essenek idegen tárgyak a szerelvénybe.

1. Húzza le a mikroszűrőt az eltávolításhoz.

4.5.2 Szűrők felszerelése

1. Szerelje vissza a szűrőrendszert. Győződjön meg arról, hogy a durvaszűrőn lévő zárópeckek a helyükre kattannak.
2. Helyezze be a szűrőt a készülékbe, és fordítsa el a durvaszűrőt az óramutató járásával megegyező irányba. Ellenőrizze, hogy a nyilak illeszkedjenek egymáshoz.

Javítás

4.6 A sütőlemez-szórófej felszerelése

1. Vegye ki a felső kosarat.
2. Helyezze a sütőlemez-szórófejet a tartóba (1), és fordítsa el jobbra (2).

A sütőlemez-szórófej bekattan a helyére.

Javítás

4.7 A hálózati kábel cseréje

Követelmény:

A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról. A készülékek szabadon hozzáférhetők.

4.7.1 A hálózati kábel kihúzása

Óvatosan mozgassa a hálózati kábelt fel és le, és húzza ki a csatlakozóaljzatból.

4.7.2 A hálózati kábel csatlakoztatása

FIGYELEM!

A főcsatlakozó túlmelegedése! - Határozott mozdulattal csatlakoztassa a hálózati kábelt kattanásig.

Csatlakoztassa a hálózati kábel dugóját a csatlakozóaljzathoz, amíg a dugó hallhatóan a helyére nem kattan.

Javítás

4.8 A mosogatószeres rekesz fedelének cseréje

Emelőként egy kis csavarhúzót használhat.

Követelmény:

A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról. Az ajtó nyitva van. A mosogatószeres rekesz fedele nyitva van.

4.8.1 A mosogatószeres rekesz fedelének eltávolítása

1. Csúsztassa be a mosogatószeres rekesz fedelét 5 mm-rel.
2. Emelje fel a mosogatószeres rekesz fedelét a vezetősín alsó részén, és emelje ki a fedelet a vezetősín felső részén.
3. Távolítsa el a rugót.

4.8.2 A rugó behelyezése

1. Helyezze a rugó hosszabbik végét az adagoló rögzítő furatába (1).

1. Helyezze a rugó rövidebbik végét a mosogatószeres rekesz fedelének rögzítő furatába (2).
2. Nyomja be a fedelet az adagolóba (3).

4.8.3 A mosogatószeres rekesz fedelének felszerelése

1. Helyezze a mosogatószeres rekesz fedelét 5 mm-re a teljesen nyitott pozíció előtt a vezetősínekre az egyik oldalon. Enyhén nyomja le az ellenkező oldalt a vezetősínekre.
2. Ellenőrizze a mosogatószeres rekesz fedelének működését.

Javítás

4.9 A szennyvízszivattyú fedelének cseréje

Követelmény:

Eltávolította a kosarat. Eltávolította a szűrőket.467

4.9.1 A szennyvízszivattyú fedelének eltávolítása

1. Mérje ki a benne lévő vizet.

Szükség esetén használjon szivacsot.

1. Feszítse le a szivattyúfedelét egy kanállal, és fogja meg a keresztdarabnál fogva.

1. Emelje fel befelé a szivattyúfedelet, és távolítsa el.

4.9.2 A szennyvízszivattyú fedelének telepítése

Helyezze be a szivattyúfedelet (1), és nyomja le (2).

A szivattyúfedél bekattan a helyére.

Javítás

4.10 Az oldalpanel cseréje

Követelmény:

A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról. A készülékek szabadon hozzáférhetők. Szabadon álló készülékek: eltávolította a felső burkolatot. → 461

4.10.1 Az oldalpanel eltávolítása

1. Távolítsa el a csavarokat az oldalpanelből (1).

Ábra 1: Teljesen beépíthető

1. Döntse az oldalpanelt enyhén kifelé a felső részen (2).
2. Engedje le az oldalpanelt, és húzza ki az alapcsatornából (3).

Javítás

4.10.2 Az oldalpanel telepítése

1. Helyezze az oldalpanelt az alapcsatornába (1).

2. ábra: Teljesen beépíthető

1. Nyomja az oldalpanelt a készülékhez (2).
2. Rögzítse az oldalpanelt csavarokkal (3).

4.11 A külső ajtó cseréje

Követelmény:

A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról.

4.11.1 A külső ajtó eltávolítása

Távolítsa el a csavarokat az alábbi lépésekben leírt módon.

1. Nyissa ki az ajtót.

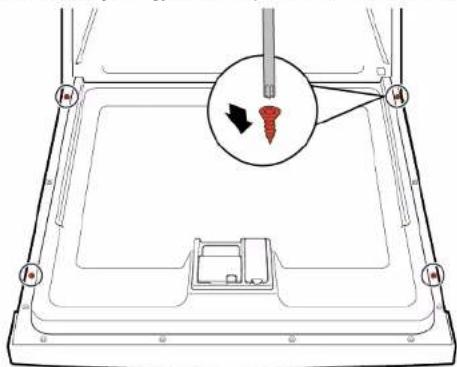

2. Távolítsa el a négy csavart.

3.

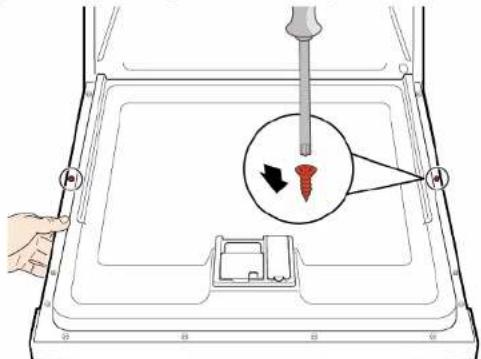

Tartsa meg az ajtót az egyik oldalon.

Távolítson el két csavart.

Javítás

4.11.2 A külső ajtó felhelyezése

Követelmény:

Az ajtószigetelést megfelelően pozicionálták és rögzítették a külső ajtó belső felére. A zsanérok a külső ajtóban vannak. 1. Csukja be a belső ajtót anélkül, hogy becsapná.

1. Tolja a külső ajtót felfelé a kezelőpanel alá (1).

1. Nyomja a külső ajtót a belső ajtónak, és tartsa meg így (2).

4.

Tartsa meg az ajtót az egyik oldalon.

Javítás

Nyissa ki az ajtót, és rögzítse két csavarral (4 x 11 mm-es fémcsavarok).

1. Rögzítse a külső ajtót négy csavarral (4 x 11 mm-es fémcsavarok).

4.12 A kezelőpanel cseréje

Ha egy kezelőmodul meghibásodott, a teljes kezelőpanelt ki kell cserélni.

Követelmény:

A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról. Eltávolította a külső ajtót. Eltávolította a külső ajtót (teljesen beépíthető / beépíthető)

4.12.1 A kezelőpanel eltávolítása

1. Válassza le az elektromos csatlakozókat és az alacsony szintű öblítőszer-érzékelőt a kezelőpanelen (1, 2).

1. Húzza ki a földelőkábelt (3) (opcionális).
2. Nyissa ki a készülék ajtaját.
3. Fogja meg a kezelőpanelt, hogy ne essen le.
4. Távolítson el hat csavart.

1. Távolítsa el a kezelőpanelt.

4.12.2 A kezelőpanel telepítése

Használjon 4 x 16 mm-es csavarokat.

Az elhelyezést fordított sorrendben végezze.

Javítás

4.13 Ajtórugók rögzítése

1. Távolítsa el a rugókötél-vezetéfedelét.

2.1. Nyissa kissé az ajtót (1).

1. Rögzítse az alapcsatorna horonyába (2).
2. Lassan csukja be az ajtót (3).

A rugókötelek automatikusan illeszkednek az ajtószárhoz.

Javítás

3.1. Enyhén csukja be az ajtót (4).

1. Vegye hátra a hornyot, és engedje fel az ajtószárat (5). 3. Nyissa ki az ajtót (6).

1. Ismételje meg a folyamatot a készülék másik oldalán.

4.14 Lábburkolat cseréje

A lábak egyformák, és cserélhetők.

Követelmény:

A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról. Eltávolította a külső ajtót. Eltávolította a külső ajtót (teljesen beépíthető / beépíthető)

4.14.1 A lábburkolat eltávolítása

1.

Helytelen eltávolítás.

Ha a lábburkolatot oldalt meglazítja és eltávolítja, megtörténhet, hogy letörik két konzol. Ha csak az egyik konzol sérül, az oldal cserélhető, mert a konzolok egyformák. Javasoljuk, hogy helyezzen valamit a készülék elülső oldalára, hogy könnyítse a lábbal rendelkező lábburkolat terhelését.

1. Nyúljon be a gézetőkbe (1) egy csavarhúzóval, és lefelé nyomással oldja ki a rögzítőket.

1. Emelje fel a panelt.
2. Előre húzva távolítsa el a lábakat (1).

4.14.2 A lábburkolat felszerelése

1. Helyezze be a lábakat.
2. Illessze a lábburkolatot felülre (1), és nyomja le addig, amíg hallhatóan a helyére nem kattan (2).

Javítás

4.15 Az alapburkolat cseréje

Az alapburkolat alul van az első részen.

Követelmény:

A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról. Eltávolította a bútorlapot (opcionális). Eltávolította a külső ajtót. Eltávolította a külső ajtót (teljesen beépíthető / beépíthető). Eltávolította a lábburkolatot (opcionális). → 480

4.15.1 Az alapburkolat eltávolítása

1. Távolítson el két csavart (1).

1. Lazítsa meg a rögzítőelemeket (2).

3. Óvatosan döntse előre az alapburkolatot (1).

4.

A modellorsozattól függően az EmotionLight csatlakozója még az aljzathoz lehet rögzítve.

Válassza le a csatlakozót a rögzítőbütöknél, és húzza hátrafelé (opcionális) (2).

4.15.2 Az alapburkolat felszerelése

Az alapburkolat felszerelését fordított sorrendben végezze.

Javítás

4.16 A túlfolyó cseréje

A túlfolyó a készülék első részének alsó területén található.

Követelmény:

A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról. A bútorlapot (opcionális) eltávolították. Eltávolította a külső ajtót. Eltávolította a lábburkolatot (opcionális). → 480 Eltávolította az alapburkolatot. → 481

4.16.1 Túlfolyó eltávolítása

Maradékvíz

A lefolyótömítés eltávolítása után a maradék víz kifolyhat. Fogja fel vagy szívja fel a vizet a medencéből egy fecskendővel.

1. Pattintsa ki a felső rögzítőt (1, 2)

1. Lazítsa meg a felső rögzítőelemet.

3.1. Helyezzen be egy csavarhúzót a fémkonzol alá (1).

1. Gyengéden emelje fel a fémkapcsot (2).

Javítás

1. Emelje fel a túlfolyót.

4.16.2 A túlfolyó felszerelése

A túlfolyó helytelen felszerelése következtében vízkár léphet fel. Helyezze be helyesen a túlfolyót a készülék alapsatorna-vezetékébe. Pattintsa a túlfolyót megfelelően a helyére a felső részen.

1. Helyezze el a túlfolyót (1).
2. Vigye a túlfolyót a zárhoz (2).
3. Nyomja a túlfolyót a zárvezetékbe (3).
4. Óvatosan helyezze be a túlfolyót (4).
5. Pattintsa be a túlfolyót (5).

Javítás

1. Ellenőrizze a megfelelő beszerelést a bal és a jobb oldalon. 3. Ellenőrizze, hogy megfelelően a helyén van-e.

1. Pattintsa rá a bal és a jobb oldalon található fémkapcsot.

4.17 A belső ajtó cseréje

Követelmény:

A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta vízellátásról.

4.17.1 A belső ajtó eltávolítása

1. Távolítsa el a csavarokat (1).
2. Felfelé húzva távolítsa el a belső ajtót (2).

1. Rögzítse az ajtózsanér csavarokkal.
2. Helyezzen egy belső ajtót az ajtózsanérra.
3. Rögzítse a belső ajtót csavarokkal.

4.17.2 A belső ajtó felszerelése

1. Hajlítsa a gumitömítést előre.
2. Vigye a belső ajtót a gumitömítés mögé.
3. Csukja be a belső ajtót.
4. Hajlítsa a gumitömítést felfelé. Az oldalsó részek felfelé mutatnak.
5. Vigye az ajtózsanért felfelé.

Javítás

4.18 Az ajtózsanér cseréje

Követelmény:

A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról. A készülékek szabadon hozzáférhetők. Eltávolította az oldalpaneleket. 472 Eltávolította a külső ajtót. Eltávolította a belső ajtót. Eltávolította a kezelőpanelt. → 477 Megjavította az ajtórugókat. 478 Eltávolította a lábazatot → 480 Eltávolította az alapburkolatot. → 481 Eltávolította a túlfolyót. 482

4.18.1 Az ajtózsanér eltávolítása

1. Csavarhúzóval nyissa ki a rögzítőhorgot (1).
2. Húzza előre az ajtózsanért (2).

1. Válassza le az ajtózsanérról a földelő csatlakozást.

4.18.2 Az ajtózsanér felszerelése

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Életveszély a nem megfelelő javítás okozta áramütés miatt

▷ Az elektromos alkatrészek javítását kizárólag képzett elektromos szerelő végezheti. A javítás után a VDE 0701-nek vagy az országspecifikus szabályozásoknak megfelelő vizsgálatot kell elvégezni.

Javítás

1. Helyezze a zsanért a készülékre (1).
2. Tolja lefelé (2) a zsanért addig, amíg a készülékhez nem csatlakozik.

2.

Egy hiányzó földelő csatlakozás hálózati feszültséget okozhat az ajtóban.

Hozza létre a földelő csatlakozást.

4.19 Az (alsó) gumitömítés cseréje

Követelmény:

A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról. Eltávolította a külső ajtót. Eltávolította az alapburkolatot. → 481 Eltávolította a lábburkolatot (opcionális). → 480 Eltávolította az ajtórugókat. Eltávolította a kezelőpanelt. Eltávolította a jobb alsó részen lévő kábelkötegtartót.

4.19.1 A gumitömítés eltávolítása

1. Távolítsa el a két rögzítőelemet az alsó gumitömítésről (1, 2).

1. Válassza le a túlfolyót.

1. Emelje fel a túlfolyót.

Javítás

1. Távolítsa el az alsó gumitömítést a belső ajtóról.

4.19.2 A gumitömítés felhelyezése

1. Helyezze fel a tömítősapkákat a tömítőrúddal ellátott gumitömítés jobb és bal oldalára.

1. Helyezze a tömítősapkával ellátott gumitömítést a belső ajtóba.
2. Rögzítse a gumitömítést két rögzítőelemmel.

Javítás

4.20 A (felső) gumitömítés cseréje

Követelmény:

A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról.

4.20.1 A gumitömítés eltávolítása

Távolítsa el a gumitömítést a belső keretből.

4.20.2 Gumitömítés felhelyezése

A gumitömítést a felhelyezés előtt megfelelő hosszúságúra kell vágni. Ez 1750 mm a 81 cm magas készülékek, illetve 1850 mm a 86 cm magas készülékek esetén.

1. Készítse elő a megfelelő gumitömítést.
2. Biztosítsa a tömítőprofil helyes beszerelési pozícióját.

1. A fehér pontnak egy vonalban kell lennie a tömítőszalaggal.

4

A tömítés nem lehet hullámzó, és nem húzódhat a sarkoknál. A tömítés végeit átlósan kell levágni, és az elöl lévő tartályajtóhoz kell bezárni.

Állítsa a tömítés végét egyenesen előre a belső ajtó alatt. A tömítésnek a lehető legjobban a tartály oldalához kell nyomnia.

Helyesen felhelyezett gumitömítés:

Javítás

4.21 Az EmotionLight cseréje

Az EmotionLight az öblítőtartály külső részének felső felében van.

Követelmény:

A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról. A készülékek szabadon hozzáférhetők. Eltávolította a felső burkolatot (opcionális). Eltávolította a jobb oldali panelt (opcionális). →472

4.21.1 Az EmotionLight eltávolítása

1. Válassza le hátul a rögzítőhorgot (1).

1. Felfelé húzva távolítsa el a tartót (2).
2. Húzza ki a csatlakozóból (a készülék elejének jobb alsó részén van).
3. Távolítsa el az elektromos csatlakozást a tápegységből.

1. Távolítsa el az EmotionLight világítást a készülékből.

4.21.2 Az EmotionLight beszerelése

1. Helyezze a tartót az öblítőtartály vázába (1).

Javítás

1. Pattintsa le a rögzítőhorgot (2).

3

FIGYELEM!

Helytelen beszerelés!

A beszerelés az ajtózsánernél.

Helyezze a kábelt az ajtózsánerhez (a lemezpánt és öblítőtartály közt) úgy, hogy a mozgó alkatrészek ne károsítsák.

A kábelt a jobb alsó részre szerelje be.

Javítás

Ábra 3: Lapos kábel 4. Csatlakoztassa a csatlakozót.

4.22 A TimeLight cseréje

A TimeLight világítást kizárólag egyben cserélje ki.

A TimeLight modul az alapburkolat hátsó részéhez van rögzítve.

Követelmény:

A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról. Eltávolította a lábburkolatot. → 480 Eltávolította és megfordította az alapburkolatot. 481

4.22.1 A TimeLight eltávolítása

1. Hajlítsa a rögzítőlemezeket (1) enyhén kifelé.

1. Húzza ki a TimeLight modult felfelé irányban a vezetőből (2).

4.22.2 A TimeLight beszerelése

1. Hajlítsa vissza a rögzítőelemeket (1).

1. Nyomja a TimeLight modult a vezetőbe (2).
2. Csatlakoztassa az elektromos csatlakozást.

Javítás

4.23 A Gap Illumination világítás cseréje

Követelmény:

A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról. Szétszerelte a külső ajtót. Eltávolította a kezelőpanelt.

4.23.1 A Gap Illumination világítás eltávolítása

1. Válassza le a rögzítőelemet (1).
2. Távolítsa el az elektromos csatlakozást a működtetőmodulból (2).

2.1. Válassza le hátul a rögzítőhorgot (1).

1. Távolítsa el a fényszalagot (2).

Javítás

3.1. Válassza le a rögzítőhorgot (1).

1. Emelje fel a PCB-t a tartóval, és távolítsa el a működtetőmodul vizéből (2)

4.23.2 A Gap Illumination világítás beszerelése

1. Helyezze a PCB-tartót a működtetőmodul vázába

1. Húzza meg addig, amíg egy kattanó hangot nem hall.

1. Szerelje be a fényszalagot, és húzza meg addig, amíg egy kattanó hangot nem hall.

1. Csatlakoztassa a gégecsövet a működtetőmodulhoz.

4.5.2 A szűrők felszerelése

1. Szerelje vissza a szűrőrendszert. Győződjön meg róla, hogy a durva szűrő rögzítőfülei a helyükre kattantak.
2. Helyezze a szűrőrendszert a készülékbe, és a durva szűrőt forgassa el az óramutató járásával megegyező irányba. Győződjön meg róla, hogy a nyilak jelölései egyeznek.

Javítás

4.16.2 A túlfolyóvezeték felszerelése

A nem megfelelően felszerelt túlfolyóvezeték vízkárokat okozhat! Helyesen helyezze a túlfolyóvezetéket az alaplemez vezetőjébe. Kattintsa a túlfolyóvezetéket a helyére.

1. Helyezze el a túlfolyóvezetéket (1).
2. Nyomja a túlfolyóvezetéket a tömítésbe (2).
3. Nyomja a túlfolyóvezetéket a tömítés vezetőjébe (3). 4. A túlfolyóvezetéket (4) pontosan helyezze be.
4. Zacvaknite prepadové vedenie (5).

Oprava
