Tipo de produto	Lava-louças embutível
Marca	Neff
Modelo	S355HCX29E
Dimensões (A x L x P)	81.5 cm x 59.8 cm x 55.0 cm
Peso líquido	Aproximadamente 40 kg
Alimentação elétrica	220-240 V, 50 Hz, 10 A
Classe energética	E (antiga classe A+++)
Programas de lavagem	Eco, Intensivo, Rápido 45°C, Automático, Delicado, Pré-lavagem
Número de talheres	14 talheres
Nível de ruído	44 dB(A)
Segurança infantil	Sim, função de travamento
Sistema anti-vazamento	Segurança Aqua-Stop
Painel de controle	Eletrônico com display LED
Iluminação interna	EmotionLight e TimeLight
Tipo de instalação	Integrável sob bancada
Painel frontal	Substituível (porta frontal)
Filtros	Filtro grosso e microfiltro removíveis
Braços aspersores	Superior e inferior, substituíveis
Reservatório de sal	Sim, com tampa
Reparabilidade	Peças de reposição disponíveis, manual de reparação fornecido
Garantia	2 anos (padrão)

Perguntas frequentes - S355HCX29E NEFF

Qual é a classe energética do lava-louças Neff S355HCX29E?

O Neff S355HCX29E é classificado como classe energética E (antiga classe A+++).

Como instalar o lava-louças sob uma bancada?

O aparelho é projetado para instalação embutida. Você deve remover a bancada existente seguindo as etapas do manual: desapertar os parafusos traseiros, empurrar as alavancas de travamento e deslizar a bancada para frente.

O que fazer se o lava-louças não ligar?

Verifique primeiro a alimentação elétrica: certifique-se de que o plugue está conectado e o disjuntor não desarmou. Se o problema persistir, desconecte o aparelho por 60 segundos e reconecte. Consulte o manual para testes de segurança.

Como limpar os filtros do lava-louças?

Gire o filtro grosso no sentido anti-horário para removê-lo. Abaixe o microfiltro e limpe ambos em água corrente. Remonte alinhando as setas e girando o filtro grosso no sentido horário até ouvir um clique.

Quais são os programas disponíveis neste modelo?

Os programas incluem: Eco, Intensivo, Rápido 45°C, Automático, Delicado e Pré-lavagem. Escolha de acordo com o grau de sujeira e o tipo de louça.

Como substituir o braço aspersor superior?

Desaperte o braço aspersor superior e puxe-o para baixo para removê-lo. Insira o novo braço e aperte firmemente. Para o braço inferior, simplesmente abaixe-o para soltá-lo e encaixe o novo.

O indicador de sal acende, o que fazer?

Abra o reservatório de sal (localizado sob o cesto inferior) e adicione sal regenerante. Feche a tampa e execute um ciclo de enxágue. Se o indicador permanecer aceso, verifique se a tampa está bem fechada.

Como trocar a porta frontal?

Remova os parafusos da porta interna e desconecte os cabos. Monte a nova porta alinhando as dobradiças e apertando os parafusos. Certifique-se de que os cabos estejam bem posicionados para evitar danos.

O que significa o código de erro E15?

O código E15 indica proteção anti-vazamento ativada. Feche o registro de água, desconecte o aparelho e verifique se não há vazamento. Se o código persistir, entre em contato com o serviço pós-venda.

Onde encontrar peças de reposição para este modelo?

As peças de reposição originais Neff estão disponíveis no serviço pós-venda ou em sites especializados. Use o número do modelo S355HCX29E para identificar as referências exatas.

MANUAL DE UTILIZADOR S355HCX29E NEFF

1.1 Informação essencial 540

1.1.1 Objetivo 540 1.2 Explicação dos símbolos.. 540 1.2.1 Níveis de perigo 540 1.2.2 Símbolos de perigo.. 540 1.2.3 Estrutura dos avisos 541 1.2.4 Símbolos gerais 541

Segurança. 542

2.1 Instruções gerais de segurança 542

2.1.1 Para todos os eletrodomésticos 542

Acessórios e dispositivos auxiliares 543

Reparação 544

4.1 Substituição da bancada de trabalho 544

4.1.1 Remoção da bancada de trabalho 544 4.1.2 Instalação da bancada de trabalho 544

4.2 Instalação do sistema de gavetas 545

4.2.1 Instalação da grelha para modelos de 86 cm 545 4.2.2 Instalação do suporte de copos fixo 545 4.2.3 Instalação do inserto para vaporizador 546

4.3 Substituição da gaveta varioDrawer 547

4.3.1 Remoção da gaveta varioDrawer 547 4.3.2 Instalação da gaveta varioDrawer 548

4.4 Substituição do pulverizador 549

4.4.1 Remoção do pulverizador 549 4.4.2 Instalação do pulverizador 549

4.5 Filtro principal 550

4.5.1 Filtro principal 550 4.5.2 Instalação do filtro 550

4.6 Cabeça de pulverização do braço aspersor 551

4.7 Substituição do cabo de alimentação 552

4.7.1 Extração do plugue do cabo de alimentação 552 4.7.2 Inserção do plugue do cabo de alimentação 552

4.8 Substituição da tampa do reservatório de detergente 553

4.8.1 Remoção da tampa do reservatório de detergente 553 4.8.2 Inserção da mola 553 4.8.3 Instalação da tampa do reservatório de detergente 553

2.1 Instruções gerais de segurança 706

2.1.1 Todos os eletrodomésticos 706

Ferramentas e auxiliares. 707

Reparação. 708

4.1 Substituir o temporizador 708

4.1.1 Remover o temporizador 708 4.1.2 Instalar o temporizador 708

4.4 Substituir os braços aspersores 713

4.4.1 Remover o braço aspersor 713 4.4.2 Instalar o braço aspersor 713

4.5 Substituir os filtros 714

4.5.1 Remover o filtro 714 4.5.2 Instalar os filtros 714

4.6 Instalar a cabeça aspersora para assadeiras 715

4.7 Substituir o cabo de alimentação 716

4.7.1 Desligar o cabo de alimentação 716 4.7.2 Ligar o cabo de alimentação 716

4.8 Substituir a tampa do detergente 717

4.8.1 Remover a tampa do detergente 717 4.8.2 Inserir a mola 717 4.8.3 Instalar a tampa do detergente 717

4.9 Substituir a tampa da bomba de água de esgoto 718

4.9.1 Remover a tampa da bomba de água de esgoto 718 4.9.2 Instalar a tampa da bomba de água de esgoto 718

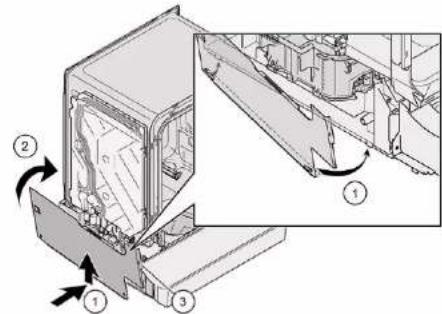

4.10 Substituir o painel lateral 719

4.10.1 Remover o painel lateral 719 4.10.2 Instalar o painel lateral 720

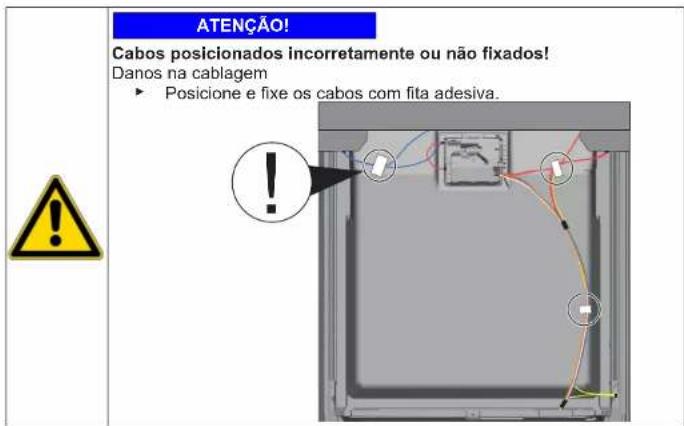

4.11 Substituir a porta exterior 721

4.11.1 Remover a porta exterior 721 4.11.2 Instalar a porta exterior 721

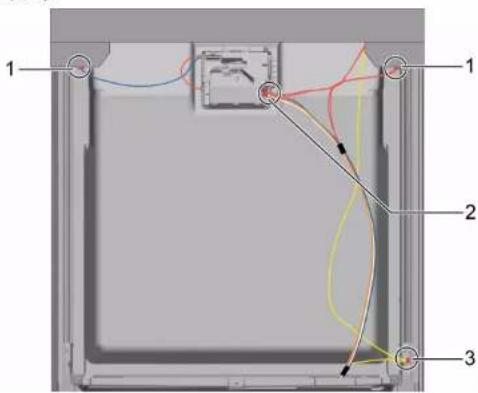

4.12 Substituir o painel de comandos 723

4.12.1 Remover o painel de comandos 723 4.12.2 Instalar o painel de comandos 723

4.13 Fixar as molas da porta 724 4.14 Substituir o painel inferior 726

4.14.1 Remover o painel inferior 726 4.14.2 Instalar o painel inferior 726

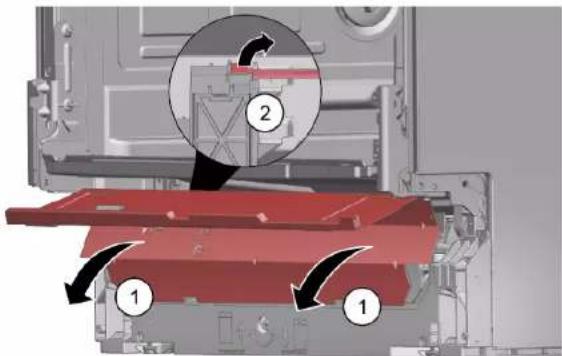

4.15 Substituir a placa da tomada de base 727

4.15.1 Remover a placa da tomada de base 727 4.15.2 Instalar a placa da tomada de base 727

4.16 Substituir a calha de transbordamento 728

4.16.1 Remover a calha de transbordamento 728 4.16.2 Instalar a calha de transbordamento 729

4.17 Substituir a porta interior 731

Sobre este documento

1.1 Informação importante

1.1.1 Finalidade

Estas dicas de reparação auxiliam o consumidor na reparação de aparelhos por ele próprio, de acordo com o regulamento de "Eco-design" aplicável (a partir de 03/2021). Estas contêm informações sobre como substituir peças sobressalentes definidas, incluindo avisos e riscos.

Em caso de dúvidas, entre em contacto com o serviço de apoio ao cliente. Apenas nos responsabilizamos por danos se as DICAS de reparação tiverem sido devidamente seguidas.

1.2 Explicação dos símbolos

1.2.1 Níveis de perigo

Os níveis de perigo são compostos por um símbolo e uma palavra sinal. A palavra-sinal indica a gravidade do perigo.

Nivel de avis Significado
PERIGO	A não observança da mensagem de avisso的结果a em morte ou ferimentos graves.
AVISO	A não observança da mensagem de aviso pode resultar em morte ou ferimentos graves.
CUIDADO	A não observança da mensagem de aviso pode resultar em ferimentos ligeiros.
ATENÇÃO!	A não observança da mensagem de aviso pode resultar em danos materiais.

Tabela 1: Níveis de perigo

1.2.2 Símbolos de perigo

Os símbolos de perigo são representações simbólicas que indicam o tipo de perigo.

Neste documento são utilizados os seguintes símbolos de perigo:

Simbolo de perigo Significado
!	Mensagem geral de征求意见
9	Perigo de tensão elétrica
	Risco de explosão
	Perigo de cortes

Sobre este documento

Simbolo de perigo Significado
	Perigo de esmagamento
	Perigo de superficies quentes
	Perigo de campo eletromagnético intenso
	Perigo de radiação não-ionizante

Tabela 2: Símbolos de perigo

1.2.3 Estrutura dos avisos

Os avisos neste documento possuem um aspeto normalizado e uma estrutura normalizada.

PERIGO

Tipo e origem do perigo!

Possíveis consequências de ignorar o perigo / aviso.

Medidas e proibições para prevenir o perigo.

Morte por eletrocussão

Desligues os aparelhos da alimentação elétrica pelo menos 60 segundos antes de iniciar as reparações.

1.2.4 Símbolos gerais

Neste documento são utilizados os seguintes símbolos gerais:

Simbolo ger. Significado
i	Identificacao de uma dica especial (texto e/ou ilustracao)
j	Identificacao de uma dica simples (apes naos texto)
k	Identificacao de uma ligaacao para um tu- torial em video
l	Identificacao das ferramentas necessarias
m	Identificacao das condições previas ne- cessarias
n	Identificacao de uma condição (se ..., en- tao ... )
o	Identificacao de um resultado
[Iniciar] Identificacao de uma tecla ou botão
[00123456] Identificacao de um numero de	material
Estado Identificacao de um texto exibido / janela

Tabela 3: Símbolos gerais

Segurança

2.1 Instruções gerais de segurança

2.1.1 Todos os eletrodomésticos

Risco de choque elétrico devido a partes sob tensão!

• Erros por reparações envolvendo componentes elétricos podem provocar choques elétricos! Desligue o aparelho da rede elétrica pelo menos 60 horas antes de iniciar o trabalho.
• Após a reparação, solicite a realização de um teste de segurança de acordo com VDE 0701 ou os regulamentos específicos do país.

Risco de ferimentos causados por arestas vivas!

Use luvas de proteção.

Risco de esmagamento durante trabalhos de reparação, manutenção, resolução de problemas e serviço devido a componentes pesados e móveis

Use calçado de proteção. Proteja os componentes pesados contra quedas. - Não introduzir partes do corpo em componentes móveis.

Risco para a segurança/funcionamento do aparelho!

Utilize apenas peças sobressalentes originais.

Risco de danos em componentes eletrostaticamente sensíveis (ESDs)!

• Não toque nos módulos, incluindo ligações e percursos condutores.

Ferramentas e auxiliares

Designação Detallhes Imagens
Chave parafusos Torx T20 com oríf- cio [00340764]	100 mm, para parafusos com pino de segurarca
Chave de parafu- sos Torx T15	Comprimento 80 mm
Chave de fendas Lámina	10 mm x 1,6 mm x 200 mm
Alicate de起点 [00340871]	Comprimento: 200 mm, reto

O aparelho está desligado da alimentação elétrica. O aparelho está livremente acessível.

4.1.1 Remover o tampo

1. Remova os dois parafusos atrás (1) (opcional).
2. Pressione para cima ambas as alavancas de retenção sob o tampo (2).

1. Levante o tampo ligeiramente à frente (3).
2. Empurre o tampo para fora e para trás (4).
3. Remova o tampo.

4.1.2 Instalar o tampo

1. Prenda a parte de trás do tampo nas guias, utilizando as saliências de retenção (1).

1. Empurre o tampo para a frente (2).
2. Pressione a frente do tampo para baixo até ambas as alavancas de retenção encaixarem de forma audível (3).
3. Volte a enroscar os dois parafusos (4) (opcional).

Reparação

4.2 Instalar o sistema de cesto

Pré-requisito:

O cesto em questão foi removido do aparelho.

4.2.1 Instalar a calha para pastilhas para o Modelo de 86 cm

Ferramentas necessárias:

Guia das pastilhas [00614935] Clipe de suporte de taças [00618565]

1. Insira a calha para pastilhas diagonalmente na parte interna do cesto.
2. Centre e encaixe a calha das pastilhas.

4.2.2 Instalar o clipe de suporte de taças

Ferramentas necessárias:

Guia das pastilhas [00614935] Clipe de suporte de taças [00618565]

Ao lavar taças, o clipe de suporte de taças pode ser dobrado para cima. O ângulo adicional reduz a acumulação de água no fundo das taças. No caso de copos altos, recomendamos que deixe o clipe de suporte de taças dobrado para baixo. Se os cestos superiores tiverem um inserto de plástico opcional, este tem de ser removido.

1. Retire o inserto de plástico.

1. Encaixe o clipe de suporte de taças.

1. Dobre para cima o clipe.

Reparação

1. Posicione os itens a lavar.

4.2.3 Instalar o inserto de vaporeira

Ferramentas necessárias:

Guia das pastilhas [00614935] Clipe de suporte de chávenas [00618565]

Encaixe o inserto de vaporeira com as extremidades sob o Sistema de cesto.

Reparação

4.3 Substituir a gaveta vario

4.3.1 Remover a gaveta vario

1. Dobre as pegas para dentro.

1. Remova a pega por cima.
2. Pressione os insertos laterais de plástico para fora e pressione-os para cima para fora do quadro.

Reparação

1. Dobre as linguetas de guia para fora cuidadosamente.

1. Puxe os espigões rebatíveis para fora das linguetas.
2. Pressione o quadro de metal à frente para fora dos suportes.

1. Empurre o quadro de metal novamente para fora da guia.

4.3.2 Instalar a gaveta vario

Instale pela ordem inversa.

Reparação

4.4 Substituir os braços aspersores

4.4.1 Remover o braço aspersor

1. Desaperte o braço aspersor superior (1) e puxe para baixo para remover (2).

1. Puxe para baixo o braço aspersor inferior para remover.

4.4.2 Instalar o braço aspe

1. Insira o braço aspersor inferior. O braço aspersor encaixa.
2. Insira o braço aspersor superior e enrosque-o firmemente.

Reparação

4.5 Substituir os filtros

4.5.1 Remover o filtro

1. Rode o filtro grosseiro para a esquerda (1) e remova o sistema de filtro (2).

Certifique-se de que nenhum objeto estranho cai no reservatório.

1. Puxe para baixo o microfiltro para removê-lo.

4.5.2 Instalar os filtros

1. Remonte o sistema de filtros. Assegure-se de que os bloqueios de retenção no filtro grosseiro encaixam.
2. Insira o sistema de filtro no aparelho e rode o filtro grosseiro para a direita. Assegure-se de que respeita as marcações.

Reparação

4.6 Instalar a cabeça aspersora para assadeiras

1. Retire o cesto superior.
2. Insira a cabeça aspersora para assadeiras no suporte (1) e rode para a direita (2).

Acede aspersora para assadeiras encaixa.

Reparação

4.7 Substituir o cabo de alimentação

Pré-requisito:

O aparelho está desligado da energia. O aparelho está desligado do abastecimento de água. O aparelho está livremente acessível.

4.7.1 Desligar o cabo de alimentação

• Mova a ficha do cabo de alimentação cuidadosamente para cima e para baixo e puxe-a para fora da tomada de ligação.

4.7.2 Ligar o cabo de alimentação

ATENÇÃO!

Sobreaquecimento da ligação principal!

Risco de incêndio

Insira o cabo de alimentação firmemente até encaixar.

Insira a ficha do cabo de alimentação na tomada de ligação até a ficha encaixar de forma audível.

Reparação

4.8 Substituir a tampa do detergente

Uma chave de parafusos pode ser usada como ferramenta para alavancar.

Pré-requisito:

O aparelho está desligado da energia. O aparelho está desligado do abastecimento de água. A porta foi aberta. A tampa do detergente foi aberta.

4.8.1 Remover a tampa do detergente

1. Empurre a tampa do detergente para dentro 5 mm.
2. Gire a tampa do detergente do lado inferior para fora das calhas de guia e retire-a das calhas de guia do lado superior.
3. Remova a mola.

4.8.2 Inserir a mola

1. Insira a extremidade longa da mola no orifício de montagem do dispositivo dispensador (1).

1. Insira a extremidade curta da mola no orifício de montagem da tampa do detergente (2).
2. Pressione a tampa para dentro do dispositivo dispensador (3).

4.8.3 Instalar a tampa do detergente

1. Insira a tampa do detergente nas calhas de guia de um dos lados, 5 mm antes da posição totalmente aberta. Pressione o lado oposto suavemente para dentro das calhas de guia.
2. Verifique o funcionamento da tampa do detergente.

Reparação

4.9 Substituir a tampa da bomba de água de esgoto

Pré-requisito:

Cesto foi removido. Os filtros foram removidos. → 714

4.9.1 Remover a tampa da bomba de água de esgoto

1. Retire toda a água.

Use uma esponja, se necessário.

1. Separe a tampa da bomba, utilizando uma colher e segure-a na travessa.

1. Eleve a tampa da bomba para dentro em sentido angular e remova-a.

4.9.2 Instalar a tampa da bomba de água de esgoto

Insira a tampa da bomba (1) e pressione-a para baixo (2).

A tampa da bomba encaixa.

Reparação

4.10 Substituir o painel lateral

Pré-requisito:

O aparelho está desligado da energia. O aparelho está desligado do abastecimento de água. O aparelho está livremente acessível. Aparelhos de instalação livre: o tampo foi removido. → 708

4.10.1 Remover o painel lateral

1. Remova os parafusos do painel lateral (1).

1. Incline o painel lateral ligeiramente para fora em cima (2).
2. Desça o painel lateral e puxe-o para fora da calha de base (3).

Reparação

4.10.2 Instalar o painel lateral

1. Insira o painel lateral na calha de base (1).

Fig. 2: Totalmente integrável

2. Pressione o painel lateral sobre o aparelho (2). 3. Fixe o painel lateral com parafusos (3).

Reparação

4.11 Substituir a porta exterior

Pré-requisito:

O aparelho está desligado da energia. O aparelho está desligado do abastecimento de água.

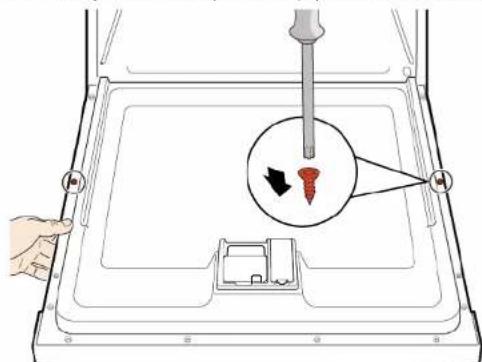

4.11.1 Remover a porta exterior

Basta remover os parafusos que são descritos nos seguintes passos.

1. Abra a porta.
2. Remova os quatro parafusos.

3.

Segure a porta de um dos lados.

Remova os dois parafusos.

4.11.2 Instalar a porta exterior

Reparação

Pré-requisito:

A manta isolante foi posicionada corretamente e fixada no interior da porta exterior. As dobradiças estão inseridas na porta exterior. 1. Feche a porta inferior sem bater. 2. Empurre a porta exterior para cima sob o painel de comandos (1).

1. Pressione a porta exterior contra a porta interior e segure (2).

4.

Segure a porta de um dos lados.

Abra e fixe a porta com dois parafusos (4 parafusos de metal de 11 mm).

1. Fixe a porta exterior com quatro parafusos (4 parafusos de metal de 11 mm).

Reparação

4.12 Substituir o painel de comandos

Se um módulo de operação estiver defeituoso, o painel de comandos inteiro terá de ser substituído.

Pré-requisito:

O aparelho está desligado da energia. O aparelho está desligado do abastecimento de água. A porta exterior foi removida. A porta exterior foi removida (totalmente integrada/integrada).

4.12.1 Remover o painel de comandos

1. Desligue as ligações elétricas do painel de comandos e sensor de baixo nível de abrilhantador (1, 2).

1. Desligue o cabo de terra (3) (opcional).
2. Abra a porta do aparelho.
3. Fixe o painel de comandos para que não caia (segure-o).
4. Remova seis parafusos.

1. Remova o painel de comandos.

4.12.2 Instalar o painel de comandos

Use os parafusos 4 x 16 mm.

• Instale pela ordem inversa.

Reparação

4.13 Fixar as molas da porta

1. Remova a tampa da guia do cabo.

2.1. Abra a porta ligeiramente (1).

1. Insira a ranhura da calha de base (2).
2. Feche a porta lentamente (3).

O Sistema de cabos fixa-se automaticamente à dobradiça da porta.

Reparação

3.1. Feche a porta ligeiramente (4).

1. Mova a ranhura para trás e solte a dobradiça da porta (5).
2. Abra a porta (6).

1. Repita o processo de remoção do aparelho.

Reparação

4.14 Substituir o painel inferior

Os pés são idênticos e intercambiáveis.

Pré-requisito:

O aparelho está desligado da energia. O aparelho está desligado do abastecimento de água. A porta exterior foi removida. A porta exterior foi removida (totalmente integrada).

4.14.1 Remover o painel inferior

1

Remoção incorreta

Se o painel inferior for solto lateralmente e removido, as duas placas

de fixação podem quebrar. Se apenas uma placa de fixação for danificada, é possível mudar de lado, pois as placas de fixação são

nificada é possível mudar de lado, País as placas de fixação são

Recomenda-se colocar algo sob o aparelho, à frente e na lateral, para

Recomenda-se colocar algo sob o aparelho rente à lateral para

aliviar a energia sobre o painel inferior com os pés.

1. Coloque a chave de parafusos dentro das guias (1) e solte o encaixe, empurrando para baixo.

1. Levante o painel para o retirar.
2. Remova os pés à frente (1).

4.14.2 Instalar o painel inferior

1. Insira os pés.
2. Fixe o painel inferior em cima (1) e pressione-o para baixo até encaixar de forma audível (2).

Reparação

4.15 Substituir a placa da tomada de base

A placa da tomada de base situa-se na área inferior dianteira.

Pré-requisito:

O aparelho está desligado da energia. O aparelho está desligado do abastecimento de água. A frente do móvel (opcional) foi removida. A porta exterior foi removida. A porta exterior FOI removida (totalmente integrável/integradra). O painel inferior foi removido (opcional).→726

4.15.1 Remover a placa da tomada de base

1. Remova os dois parafusos (1).

1. Desengate os elementos de encaixe (2).
2. Incline a placa da tomada de base cuidadosamente para a frente (1).

Dependendo da série do modelo, a ficha para o EmotionLight não está fixada à base.

Desbloqueie a ficha na lingueta de bloqueio e puxe para fora (2).

4.15.2 Instalar a placa da tomada de base

• Instale a placa da tomada de base pela ordem inversa.

Reparação

4.16 Substituir a calha de transbordamento

A calha de transbordamento está localizada na área inferior dianteira do aparelho.

Pré-requisito:

O aparelho está desligado da energia. O aparelho está desligado do abastecimento de água. A frente do móvel foi removida (opcional). A porta exterior foi removida. O painel inferior foi removido (opcional). →726 A placa da tomada de base foi removida. →727

4.16.1 Remover a calha de transbordamento

Água residual

• Se a mangueira de drenagem for removida, a água residual pode sair.
• Recolha a água ou remova-a da cuba coletora inferior com uma seringa de sucção.
• Puxe para fora o mecanismo de encaixe em cima (1, 2).

1. Solte o elemento de encaixe em cima.

Reparação

3.1. Insira a chave de parafusos sob o grampo de metal (1). 2. Solte o clipe de metal suavemente (2).

1. Levante a calha de transbordamento para fora.

4.16.2 Instalar a calha de transbordamento.

Danos causados por perda devido à instalação incorreta da calha de transbordamento!

Insira a calha de transbordamento corretamente em baixo na guia da calha de base.

Encaixe a calha de transbordamento corretamente em cima.

1. Posicione a calha de transbordamento (1).
2. Insira a calha de transbordamento na vedação (2).
3. Pressione a calha de transbordamento para dentro da guia da vedação (3).
4. Insira a calha de transbordamento cuidadosamente (4).
5. Encaixe a calha de transbordamento (5).

Reparação

1. Verifique a instalação à esquerda e à direita. 3. Verifique o assento firme.

1. Encaixe o clipe de metal dos lados esquerdo e direito.

Reparação

4.17 Substituir a porta interior

Pré-requisito:

O aparelho está desligado da energia. O aparelho está desligado do abastecimento de água.

1. Remova os parafusos (1).
2. Remova a porta interior por cima (2).

1. Fixe a dobradiça da porta com parafusos.
2. Posicione a porta interior na dobradiça da porta.
3. Fixe a porta interior com parafusos.

1. Vire a vedação da porta para a frente.
2. Mova a porta interior para trás da vedação da porta.
3. Feche a porta interior.
4. Vire a vedação da porta para cima. As peças laterais apontam para cima.
5. Mova a dobradiça da porta para cima.

Reparação

4.18 Substituir a dobradiça da porta

Pré-requisito:

O aparelho está desligado da energia. O aparelho está desligado do abastecimento de água. O aparelho está livremente acessível. O painel lateral foi removido. →719 A porta exterior foi removida. A porta interior foi removida. O painel de comandos foi removido. →723 As molas da porta foram fixadas. →724 O painel inferior foi removido. →726 A placa de tomada de base foi removida. →727 A calha de escoamento foi removida. →728

4.18.1 Remover a dobradiça da porta

1. Solte o gancho de encaixe com a chave de parafusos (1).
2. Puxe a dobradiça da porta para a frente (2).

1. Solte a ligação à terra na dobradiça da porta.

4.18.2 Instalar a dobradiça da porta

Reparação

1. Coloque a dobradiça no aparelho (1).
2. Desloque a dobradiça para baixo (2) até ficar presa no aparelho.

2.

A falta de ligação à terra pode causar um potencial de ligação na porta.

Estabeleça a ligação à terra.

4.19 Substituir a vedação (inferior) da porta

Pré-requisito:

O aparelho está desligado da energia. O aparelho está desligado do abastecimento de água. A porta exterior foi removida. A placa da tomada de base foi removida. →727 O painel inferior foi removido (opcional). →726 As molas da porta foram removidas. O painel de comandos foi removido. O feixe de fios em baixo à direita foi movido.

4.19.1 Remover a vedação da porta

1. Remova os dois clipes de retenção na vedação inferior da porta (1, 2).

1. Desprenda a calha de transbordamento.

1. Levante a calha de transbordamento para fora.

Reparação

1. Remova da porta interior a vedação inferior da porta.

4.19.2 Instalar a vedação da porta

1. Encaixe as capas seladas à esquerda e à direita na calha de vedação com ação da porta.

1. Insira a vedação da porta com a aba de fecho na porta interior.
2. Fixe a vedação da porta com dois clipes de retenção.

Reparação

4.20 Substituir a vedação (superior) da porta

Pré-requisito:

O aparelho está desligado da energia. O aparelho está desligado do abastecimento de água.

4.20.1 Remover a vedação da porta

Remova a vedação da porta do quadro interior.

4.20.2 Instalar a vedação da porta

A vedação da porta deve ser cortada para ficar com o comprimento correto antes da instalação. Tem de ser de 1750 mm para aparelhos com 81 cm de altura e de 1850 mm para aparelhos com 86 cm de altura.

1. Prepare a vedação da porta apropriada. 2. Assegure a posição de instalação correta do perfil de vedação.

1. O ponto branco deverá estar alinhado com a faixa de base vedante.

4

A vedação não pode fazer ondulada ou esticada nos cantos. A vedação é cortada diagonalmente nas extremidades e vale-se estreitando na direção do fundo do recipiente à frente.

Posicione a extremidade da VEDAQUEXATAMPE a frente sob a porta inferior. A VEDAQUEXATAMPE deve assentar na lateral do recipiente o mais possível.

Vedação da porta corretamente instalada:

Reparação

4.21 Substituir o EmotionLight

O EmotionLight está situado na área superior dianteira exterior do depósito de lavagem.

Pré-requisito:

O aparelho está desligado da energia. O aparelho está desligado do abastecimento de água. O aparelho está livremente acessível. O tempo foi removido (opcional). O painel lateral direito foi removido (opcional). →719

4.21.1 Remover o EmotionLight

1. Desprenda o gancho de encaixe atrás (1).

1. Remova o suporte por cima (2).
2. Puxe a ficha para fora do conector (em baixo à direita na frente do aparelho).
3. Remova a ligação elétrica do módulo de potência.

1. Remova o EmotionLight do aparelho.

4.21.2 Instalar o EmotionLight

1. Insira o suporte no quadro do depósito de lavagem (1).

Reparação

1. Engate o gancho de encaixe (2).

3

ATENÇÃO

anos no cabo na área da dobradiça da porta.

• Instale o cabo na área da dobradiça da porta (entre a dobradiça de placa e o depósito de lavagem) de modo a que não possa ser danificado pelas peças móveis.

Instale o cabo do lado direito inferior.

Reparação

Fig. 3: Cabo plano

1. Insira a ficha.

Reparação

4.22 Substituir o TimeLight

Substituir o TimeLight apenas como peça completa. O.), O.), base.

Pré-requisito:

O aparelho está desligado da energia. O aparelho está desligado do abastecimento de água. O painel inferior foi removido.→726 A placa da tomada de base foi removida e rodada.→727

4.22.1 Remover o TimeLight

1. Dobre os elementos de encaixe (1) ligeiramente para fora.

1. Puxe o módulo TimeLight para cima para fora da guia (2).

4.22.2 Instalar o TimeLight

1. Dobre novamente os elementos de encaixe (1) para dentro.

1. Empurre o módulo TimeLight para dentro da guia (2).
2. Conecte a ligação elétrica.

Reparação

4.23 Substituir a Gap Illumination

Pré-requisito:

O aparelho está desligado da energia. O aparelho está desligado do abastecimento de água. A porta exterior está desmontada. O painel de operação foi removido.

1. Levante a placa do suporte e remova-a do quadro do módulo de operação (2).

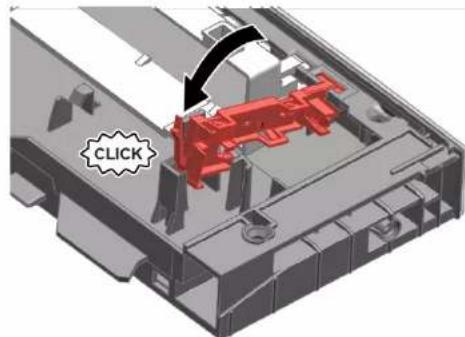

4.23.2 Instalar a Gap Illumination

1. Insira o suporte da placa no quadro do módulo de operação.

1. Aperte-o com um som de "clique".

1. Instale a fibra ótica e aperte-a com um som de "clique".

1. Conecte o fio ao módulo de operação.

Fig.1: Totalmente integrado
