S355HCX29E - Pomivalni stroj NEFF - Brezplačna navodila za uporabo

Vrsta izdelka	Vgradni pomivalni stroj
Znamka	Neff
Model	S355HCX29E
Dimenzije (V x Š x G)	81.5 cm x 59.8 cm x 55.0 cm
Neto teža	približno 40 kg
Električni priključek	220-240 V, 50 Hz, 10 A
Energetski razred	E (prejšnji razred A+++)
Programi pomivanja	Eco, Intenzivni, Hitri 45°C, Avtomatski, Občutljivo, Predpranje
Število pogrinjkov	14 pogrinjkov
Raven hrupa	44 dB(A)
Otroška varnost	Da, funkcija zaklepanja
Sistem proti puščanju	Varnost Aqua-Stop
Nadzorna plošča	Elektronska z LED zaslonom
Notranja osvetlitev	EmotionLight in TimeLight
Vrsta namestitve	Vgradna pod pult
Panel vrat	Zamenljiv (panel vrat)
Filtri	Grobi filter in mikrofilter, odstranljiva
Šobe	Zgornja in spodnja, zamenljiva
Posoda za sol	Da, s pokrovom
Popravljivost	Nadomestni deli na voljo, priložena navodila za popravilo
Garancija	2 leti (standardna)

Pogosto zastavljena vprašanja - S355HCX29E NEFF

Kakšen je energetski razred pomivalnega stroja Neff S355HCX29E?

Neff S355HCX29E je razvrščen v energetski razred E (prejšnji razred A+++).

Kako namestiti pomivalni stroj pod delovno ploščo?

Naprava je zasnovana za vgradno namestitev. Odstraniti morate obstoječo delovno ploščo po korakih v navodilih: odvijte zadnje vijake, potisnite zaklepne vzgibe, nato potisnite delovno ploščo naprej.

Kaj storiti, če se pomivalni stroj ne vklopi?

Najprej preverite električni priključek: prepričajte se, da je vtič priključen in da se odklopnik ni sprožil. Če težava vztraja, napravo za 60 sekund izključite in jo nato ponovno priključite. Za varnostne teste si oglejte navodila.

Kako očistiti filtre pomivalnega stroja?

Grobi filter zavrtite v nasprotni smeri urinega kazalca, da ga odstranite. Spustite mikrofilter in oba očistite pod tekočo vodo. Ponovno sestavite tako, da poravnate puščice in grobi filter zavrtite v smeri urinega kazalca do klika.

Kateri programi so na voljo na tem modelu?

Programi vključujejo: Eco, Intenzivni, Hitri 45°C, Avtomatski, Občutljivo in Predpranje. Izberite glede na stopnjo umazanije in vrsto posode.

Kako zamenjati zgornjo šobo?

Zgornjo šobo odvijte in potegnite navzdol, da jo odstranite. Vstavite novo šobo in jo trdno privijte. Za spodnjo šobo jo preprosto spustite, da se izklopi, in zaskočite novo.

Prižgala se je lučka za sol, kaj storiti?

Odprite posodo za sol (nahaja se pod spodnjo košaro) in dodajte regeneracijsko sol. Zaprite pokrov in zaženite cikel izpiranja. Če lučka ostane prižgana, preverite, ali je pokrovček dobro zaprt.

Kako zamenjati vratni panel?

Odstranite vijake na notranjih vratih, nato odklopite kable. Namestite nov panel tako, da poravnate tečaje in privijte vijake. Prepričajte se, da so kabli pravilno nameščeni, da preprečite poškodbe.

Kaj pomeni koda napake E15?

Koda E15 pomeni aktivirano zaščito pred puščanjem. Zaprite dovod vode, izključite napravo in preverite, ali ni puščanja. Če koda ostane, se obrnite na servis.

Kje najti nadomestne dele za ta model?

Originalni nadomestni deli Neff so na voljo pri servisni službi ali na specializiranih spletnih mestih. Uporabite številko modela S355HCX29E za identifikacijo natančnih referenc.

NAVODILA ZA UPORABO S355HCX29E NEFF

Opasnost za sigurnost/rad uredaja

Koristite samo originalne rezervne dijelove. Opasnost od oštećenja elektrostatički osjetljivih sastavnih dijelova (ESD)! Nemojte dodirivati module, uključujući priključke i rute vodiča.

Alati i pomagala

Oznaka Pojedinost	Slike
Odvijač Torx T20 s provrtom [00340764]	100 mm, za vijke sa sigurnos- nim klinom
Odvijač Torx T15 Duljina 80 mm
Odvijač s utorom Nož	10 mm x 1,6 mm x 200 mm
Kljiješa s iglenim nosom [00340871]	Duljina: 200 mm, ravno

Popravak

4.1 Zamjena radne ploče

Zahtjev:

Uređaj je isključen iz napajanja. Uređaju se može slobodno pristupiti.

4.1.1 Uklanjanje radne ploče

1. Uklonite dva vijka sa stražnje strane (1) (opcionalno).
2. Pritisnite obje zahvatne poluge ispod radne ploče prema gore (2).

1. Malo podignite radnu ploču s prednje strane (3).
2. Gurnite radnu ploču prema stražnjoj strani (4).
3. Uklonite radnu ploču.

4.1.2 Postavljanje radne ploče

1. Uklopite stražnji del delovne plošče v vodila s pomočjo pritrdilnih spojnic (1).

1. Potisnite delovno ploščo naprej (2).
2. Pritisnite sprednji del delovne plošče navzdol, dokler se obe zaporni ročici slišno ne zaskočita na svoje mesto (3).
3. Ponovno privijte dva vijaka (4) (neobvezno).

Popravilo

4.2 Namestitev sistema košare

Zahteva:

Košara je odstranjena iz naprave.

4.2.1 Namestitev vodila za tablico za model 86 cm Posebna orodja:

Vodilo za tablico [00614935] Držalo za skodelice [00618565] 1. Vstavite vodilo za tablico diagonalno s sprednje strani košare. 2. Centrirajte in zaskočite vodilo za tablico na mesto.

4.2.2 Namestitev držala za skodelice

Posebna orodja:

Vodilo za tablico [00614935] Držalo za skodelice [00618565]

Pri pomivanju skodelic lahko držalo za skodelice preklopite navzgor. Dodatni kot zmanjšuje nabiranje vode na dnu skodelic. V primeru visokih kozarcev priporočamo, da držalo za skodelice ostane preklopljeno navzdol. Če imajo zgornje košare opcijske plastične vložke, jih je treba najprej odstraniti.

1. Odstranite plastični vložek.

1. Uklopite držače za skodelice na mesto.

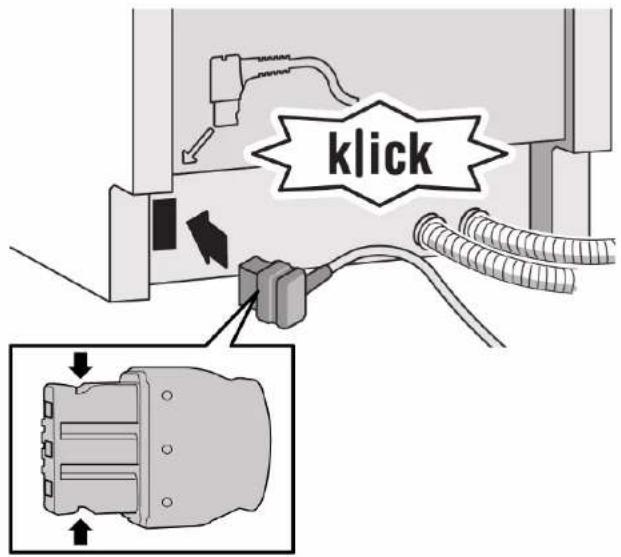

4.7.1 Odklop napajalnega kabla

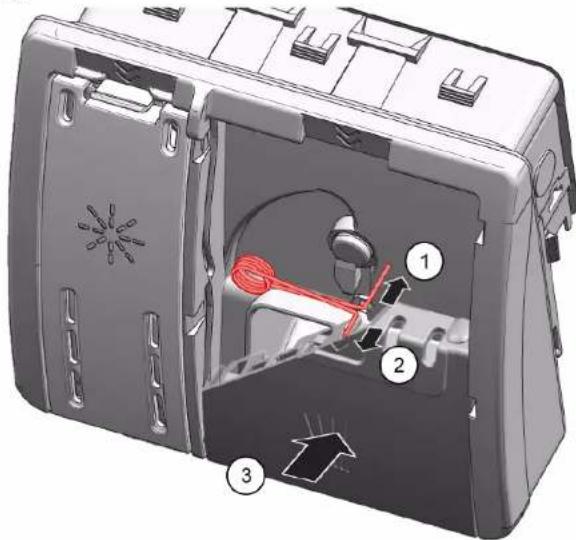

4.8.2 Vstavljanje vzmeti

1. Vstavite daljši konec vzmeti v odprtino za namestitev na dozatorju (1).

1. Vstavite krajši konec vzmeti v odprtino za namestitev pokrovčka za detergent (2).
2. Pritisnite pokrovček na dozator (3).

4.8.3 Namestitev pokrovčka za detergent

1. Vstavite pokrovček za detergent 5 mm v vodilo na eni strani, preden je popolnoma odprt. Nežno pritisnite nasprotno stran v vodilo.
2. Preverite delovanje pokrovčka za detergent.

Popravilo

4.9 Zamenjava pokrovčka črpalke za odpadno vodo

Zahteva:

Košara je odstranjena. Filtri so odstranjeni. → 55

4.9.1 Odstranjevanje pokrovčka črpalke za odpadno vodo

1. Izčrpajte morebitno vodo.

Po potrebi upotrijebite spužvu.

1. Uklonite poklopac pumpe pomoću žlice i uhvatite ga za poprečni dio.

1. Podignite poklopac pumpe prema unutra pod kutom i uklonite ga.

4.9.2 Postavljanje poklopca pumpe za otpadnu vodu

Umetnite poklopac pumpe (1) i pritisnite ga (2).

Poklopac pumpe uklapa se u položaj.

Popravak

4.10 Výměna bočního panelu

Požadavek:

Spotřebič je odpojen od přívodu elektrické energie. Spotřebič je odpojen od přívodu vody. Spotřebič je volně přístupný. Volně stojící spotřebič: horní deska je sejmuta. → 90

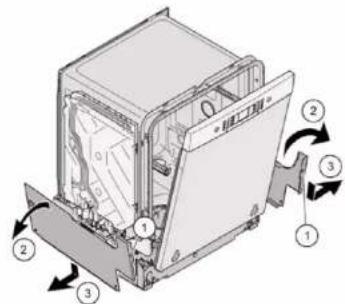

4.10.1 Sejmutí bočního panelu

4.8.2 Montáž pružiny

1.2.1 Úrovně nebezpečí

1. Připojte drát k ovládacímu modulu.

Nasveti za popravilo - Pomivalni stroj

V zvezi s tem dokumentom 827

1.1 Pomembne informacije 827

1.1.1 Namen 827 1.2 Razlaga simbolov 827 1.2.1 Stopnje nevarnosti 827 1.2.2 Simboli za nevarnost 827 1.2.3 Struktura opozoril 828 1.2.4 Splošni simboli 828

Varnost 829

2.1 Splošna varnostna navodila 829

2.1.1 Vsi gospodinjski aparati 829

Orodja in pripomočki 830

Popravilo 831

4.1 Zamenjava delovne površine 831

4.1.1 Odstranjevanje delovne površine 831 4.1.2 Namestitev delovne površine 831

4.2 Namestitev sistem košar 832

4.2.1 Namestitev prestrezne posodice za modele višine 86 cm 832 4.2.2 Namestitev nosilca za skodelice 832 4.2.3 Namestitev nosilca za parne vložke 833

4.3 Zamenjava predalov varioDrawer 834

4.3.1 Odstranjevanje predalov varioDrawer 834 4.3.2 Namestitev predala varioDrawer 835

4.4 Zamenjava pršilnih ročic 836

4.4.1 Odstranjevanje pršilne ročice 836 4.4.2 Namestitev pršilne ročice 836

4.5 Zamenjava filtrov 837

4.5.1 Odstranjevanje filtra 837 4.5.2 Namestitev filtrov 837

4.6 Namestitev brizgalke za pekače 838

4.7 Zamenjava električnega kabla 839

4.7.1 Izklop električnega kabla 839 4.7.2 Priklop električnega kabla 839

4.8 Zamenjava pokrovčka predalčka za pomivalno sredstvo 840

4.8.1 Odstranjevanje pokrovčka predalčka za pomivalno sredstvo 840 4.8.2 Vstavljanje vzmeti 840 4.8.3 Namestitev pokrovčka predalčka za pomivalno sredstvo 840

4.9 Zamenjava pokrova črpalke odpadne vode 841

4.9.1 Odstranjevanje pokrova črpalke odpadne vode 841 4.9.2 Namestitev pokrova črpalke odpadne vode 841

4.10 Zamenjava stranske plošče 842

4.10.1 Odstranjevanje stranske plošče 842 4.10.2 Namestitev stranske plošče 843

4.11 Zamenjava zunanjih vrat 844

4.11.1 Odstranjevanje zunanjih vrat 844 4.11.2 Namestitev zunanjih vrat 844

4.12 Zamenjava nadzorne plošče 846

4.12.1 Odstranjevanje nadzorne plošče 846 4.12.2 Namestitev nadzorne plošče 846

4.13 Pritrditev vzmeti vrat 847

4.14 Zamenjava letve podnožja 849

4.14.1 Odstranjevanje letve podnožja 849 4.14.2 Namestitev letve podnožja 849

4.15 Zamenjava plošče podnožja 850

4.15.1 Odstranjevanje plošče podnožja 850 4.15.2 Namestitev plošče podnožja 850

4.16 Zamenjava prelivnega kanala 851

4.16.1 Odstranjevanje prelivnega kanala 851 4.16.2 Namestitev prelivnega kanala 852

4.17 Zamenjava notranjih vrat 854

4.17.1 Odstranjevanje notranjih vrat 854 4.17.2 Namestitev notranjih vrat 854

4.18 Zamenjava tečaja vrat 855

4.18.1 Odstranjevanje tečaja vrat 855 4.18.2 Namestitev tečaja vrat 855

4.19 Zamenjava (spodnjega) tesnila vrat 857

4.19.1 Odstranjevanje tesnila vrat 857 4.19.2 Namestitev tesnila vrat 858

4.20 Zamenjava (zgornjega) tesnila vrat 859

4.20.1 Odstranjevanje tesnila vrat 859 4.20.2 Namestitev tesnila vrat 859

Nasveti za popravilo - Pomivalni stroj

4.21 Zamenjava EmotionLight 860

4.21.1 Odstranjevanje EmotionLight 860 4.21.2 Namestitev EmotionLight 860

4.22 Zamenjava TimeLight 863

4.22.1 Odstranjevanje TimeLight 863 4.22.2 Namestitev TimeLight 863

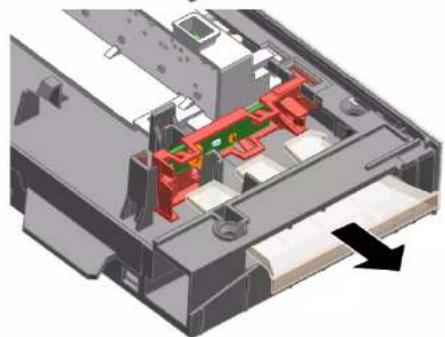

4.23 Zamenjava Gap illumination 864

4.23.1 Odstranjevanje Gap illumination 864 4.23.2 Namestitev Gap illumination 865

V zvezi s tem dokumentom

1.1 Pomembne informacije

1.1.1 Namen

Ti namigi za popravila uporabnika podpirajo pri lastnoročnem popravilu aparatov skladno z veljavno direktivo glede okoljsko primerne zasnove (od marca 2021).

Vsebujejo informacije o tem, kako zamenjati določene rezervne dele, vključno z opozorili in tveganji.

Če imate kakšna vprašanja, se obrnite na našo servisno službo. Za škodo bomo odgovorni le, če ste namige za popravila upoštevali pravilno.

1.2 Razlaga simbolov

1.2.1 Stopnje nevarnosti

Stopnje opozoril so sestavljene iz simbola in signalne besede. Signalna beseda označuje stopnjo nevarnosti.

Stopna opozorila Pomen
ANEVARNOST	Neuostoceanje opozorilnega sporocila bo povzročilo smrt ali hude poškodbe.
APOZORILO	Neuostoceanje opozorilnega sporocila lahko povzroči smrt ali hude poškodbe.
PREVIDNO	Neuostoceanje opozorilnega sporocila lahko povzroči manjše poškodbe.
POZORI	Neuostoceanje opozorilnega sporocila lahko povzroči škodo na lastnini.

Preglednica 1: Stopnje nevarnosti

1.2.2 Simboli za nevarnost

Simboli za nevarnost so simbolni prikazi, ki podajajo informacije o vrsti nevarnosti. V tem dokumentu so uporabljeni naslednji simboli za nevarnost:

Simbol za nevarnost Pomen
!	Sprošno opozorilno sporočilo
	Nevarnost zaradi električne napetosti
	Nevarnost eksplozije
	Nevarnost ureznin
	Nevarnost zmečkanin

V zvezi s tem dokumentom

Simbol za nevarnost Pomen
	Nevarnost zaradi vročih površin
	Nevarnost zaradi močnega magnetènga polja
	Nevarnost zaradi neionizirajočega seva-nja

Preglednica 2: Simboli za nevarnost

1.2.3 Struktura opozoril

Opozorila v tem dokumentu imajo standardiziran videz in standardizirano strukturo.

NEVARNOST

Vrsta in vir nevarnosti

Morebitne posledice ob neupoštevanju nevarnosti/opozorila.

Ukrepi in prepovedi za preprečevanje nevarnosti.

V naslednjem primeru je prikazano opozorilo, ki opozarja pred električnim udarom zaradi dela pod napetostjo. Naveden je ukrep za preprečevanje nevarnosti.

NEVARNOST

Nevarnost električnega udara zaradi delov pod napetostjo!

Smrt zaradi električnega udara

Izključite aparate iz električnega omrežja vsaj 60 sekund pred začetkom popravil.

1.2.4 Splošni simboli

V tem dokumentu so uporabljeni naslednji splošni simboli:

Splošni symbol Pomen
i	Identifikacija posebnega nasveta (besedi- lo in/ali silka)
f	Identifikacija preprostega nasveta (samo besedillo)
	Identifikacija povezave na video vadnico

Splošni symbol Pomen
	Identifikacija potrebnih orodij
	Identifikacija potrebnih predpogojev
	Identifikacija pogoja (çe ..., potem ...)
	Identifikacija rezultata
Začetak identifikacija tipke ali gumba
[00123456] Identifikacija številke dela
Stanje Identifikacija príkazanega besedila/da	kna (na zaslunu aparata)

Preglednica 3: Splošni simboli

Varnost

2.1 Splošna varnostna navodila

2.1.1 Vsi gospodinjski aparati

Nevarnost električnega udara zaradi delov pod napetostjo!

• Napake zaradi popravil električnih komponent lahko povzročijo električni udar!
• Aparat izključite iz električnega omrežja vsaj 60 sekund pred začetkom del.
• Po popravilu je treba izvesti preizkus varnosti v skladu z VDE 0701 ali predpisi, ki veljajo za posamezno državo.

Nevarnost poškodb zaradi ostrih robov!

• Uporabljajte zaščitne rokavice.

Nevarnost zmečkanin med popravili, vzdrževanjem, odpravljanjem težav ali servisom zaradi težkih in premikajočih se komponent.

• Uporabljajte zaščitne čevlje. Težke komponente zavarujte pred padanjem. Delov telesa ne izpostavljajte premikajočim se komponentam.

Tveganje za varnost/delovanje aparata!

• Uporabljajte le originalne nadomestne dele. Tveganje poškodb elektrostatično občutljivih komponent (ESD)! Ne dotikajte se modulov, vključno s povezavami in potmi vodnika.

Orodja in pripomočki

Oznaka Podrobnosti Slike
Izvjac Torx T20 z izvrtino [00340764]	100 mm. za vijake z varostnim zatičem
Izvjac Torx T15 Dolžina 80 mm
Plošcati izvjac Stebo	10 mm x 1,6 mm x 200 mm
Koničaste klešće [00340871]	Dolžina: 200 mm, ravne

Popravilo

4.1 Zamenjava delovne površine

Zahteva:

Aparat je odklopljen iz omrežne napetosti. Aparat je prosto dostopen.

4.1.1 Odstranjevanje delovne površine

1. Odstranite dva vijaka na zadnji strani (1) (izbirno).
2. Potisnite obe držalni ročici, ki sta pod delovno površino, navzgor (2).

1. Sprednji del delovne površine nekoliko dvignite (3).
2. Delovno površino potisnite stran od zadnjega dela (4).
3. Odstranite delovno površino.

4.1.2 Namestitev delovne površine

1. Zadnji del delovne površine zataknite v vodila z zadrževalnima objemkama (1).

1. Delovno površino potisnite k sebi (2).
2. Potisnite sprednji del delovne plošče navzdol, dokler se obe držalni ročici slišno ne zaskočita (3).
3. Znova privijte oba vijaka (4) (izbirno).

Popravilo

4.2 Namestitev systemd košar

Zahteva:

4.2.1 Namestitev prestrezne posodice za modele višine 86 cm Posebna orodja:

Prestrezna posodica za tablete [00614935] Nosilec za skodelice [00618565] 1. Prestrezno posodico vstavite diagonalno na sprednji del košare. 2. Prestrezno posodico poravnajte, da se zaskoči na svoje mesto.

4.2.2 Namestitev nosilca za skodelice

Posebna orodja:

Prestrezna posodica za tablete [00614935] Nosilec za skodelice [00618565]

Pri pomivanju skodelic lahko nosilec za skodelice preklopite navzgor. Dodatni kot zmanjša zbiranje vode na dnu skodelic. V primeru visokih kozarcev priporočamo, da nosilec za skodelice preklopite navzdol. Če je zgornja košara opremljena z dodatnimi plastičnimi vložki, jih morate najprej odstraniti.

1. Odstranite plastični vložek.

1. Nosilec za skodelice namestite tako, da se zaskoči.

1. Preklopite nosilec.

Popravilo

1. Namestite predmete, ki jih želite pomiti.

4.2.3 Namestitev nosilca za parne vložke Posebna orodja:

Prestrezna posodica za tablete [00614935] Nosilec za skodelice [00618565]

Zataknite konce nosilca za parne vložke pod sistem košare.

Popravilo

4.3 Zamenjava predalov varioDrawer

4.3.1 Odstranjevanje predalov varioDrawer

1. Upognite zavihek ročaja navznoter.

1. Odstranite ročaj navzgor.
2. Plastične stranske vložke potisnite navzven in nato navzgor, ven iz okvirja.

Popravilo

1. Previdno upognite vodilni zavihek navzven.

1. Povlecite zložljive paličaste nosilce iz zavihka.
2. Kovinski okvir pritisnite spredaj iz držal.

1. Povlecite kovinski okvir nazaj, ven iz vodila.

4.3.2 Namestitev predala varioDrawer

• Namestite v obratnem vrstnem redu.

Popravilo

4.4 Zamenjava pršilnih ročic

4.4.1 Odstranjevanje pršilne ročice

1. Odvijte zgornjo pršilno ročico (1). Jo povlecite navzdol in odstranite (2).

1. Spodnjo pršilno ročico povlecite navzdol in odstranite.

4.4.2 Namestitev pršilne ročice

1. Namestite spodnjo pršilno ročico. Pršilna ročica se zaskoči v pravilen položaj.
2. Namestite zgornjo pršilno ročico in jo tesno privijte.

Popravilo

4.5 Zamenjava filtrov

4.5.1 Odstranjevanje filtra

1. Zasukajte grobi filter v levo (1) in odstranite filtrirni sistem (2).

Preverite, da v zbiralniku ni nobenih tujkov.

1. Mikrofilter povlecite navzdol, da ga odstranite.

4.5.2 Namestitev filtrov

1. Znova namestite filtrirni sistem

Poskrbite, da se zatiča na grobem filtru zaskočita v položaj.

1. Filtrirni sistem vstavite v aparat in grobi filter zasukajte v smeri urinega kazalca.

Prepričajte se, da sta puščici poravnani ena z drugo.

Popravilo

4.6 Namestitev brizgalke za pekače

1. Odstranite zgornjo košaro.
2. Brizgalko za pekače vstavite v nosilec (1) in jo zasukajte na desno (2).

Brizgalka za pekače se zaskoči v pravilen položaj.

Popravilo

4.7 Zamenjava električnega kabla

Zahteva:

Aparat je odklopljen iz omrežne napetosti. Aparat je odklopljen iz vira vode. Aparat je prosto dostopen.

4.7.1 Izklop električnega kabla

Vtič električnega kabla previdno premikajte gor in dol in ga izvlecite iz vtičnice.

4.7.2 Priklop električnega kabla

POZOR!

Pregrevanje glavnega priključka!

Nevarnost požara

Električni kabel trdno vstavite, dokler se ne zaskoči.

Vtič električnega kabla vstavite v vtičnico, dokler se slišno zaskoči.

Popravilo

4.8 Zamenjava pokrovčka predalčka za pomivalno sredstvo

Kot vzvod lahko uporabite manjši izvijač.

Zahteva:

Aparat je odklopljen iz omrežne napetosti. Aparat je odklopljen iz vira vode. Vrata so bila odprta. Pokrovček predalčka za pomivalno sredstvo je bil odprt.

4.8.1 Odstranjevanje pokrovčka predalčka za pomivalno sredstvo

1. Pomaknite pokrovček predalčka za 5 mm.
2. Na spodnji strani prizdignite pokrovček predalčka iz vodilnih tirnic in ga na zgornji strani odstranite iz vodilnih tirnic.
3. Odstranite vzmet.

4.8.2 Vstavljanje vzmeti

1. Dolgi konec vzmeti vstavite v namestitveno luknjo v predalčku za pomivalno sredstvo (1).

1. Kratki konec vzmeti vstavite v namestitveno luknjo v pokrovčku predalčka (2).
2. Pokrovček potisnite v predalček za pomivalno sredstvo (3).

4.8.3 Namestitev pokrovčka predalčka za pomivalno sredstvo

1. Pokrovček predalčka za pomivalno sredstvo na eni strani vstavite v vodilne tirnice za 5 mm do popolnoma odprtega položaja. Z rahlo silo pritisnite še drugo stran v vodilne tirnice.
2. Preverite delovanje pokrovčka predalčka za pomivalno sredstvo.

Popravilo

4.9 Zamenjava pokrova črpalke odpadne vode

Zahteva:

4.9.1 Odstranjevanje pokrova črpalke odpadne vode

1. Odstranite morebitno vodo.

Po potrebi uporabite gobo.

1. Z žlico odmaknite pokrov črpalke in ga primite za prečni del.

1. Pokrov črpalke dvignite pod kotom navznoter in ga odstranite.

4.9.2 Namestitev pokrova črpalke odpadne vode

• Namestite pokrov črpalke (1) in ga potisnite navzdol (2).

Pokrov črpalke se zaskoči v pravilen položaj.

Popravilo

4.10 Zamenjava stranske plošče

Zahteva:

Aparat je odklopljen iz omrežne napetosti. Aparat je odklopljen iz vira vode. Aparat je prosto dostopen. Prostostoječi aparati: delovna plošča je bila odstranjena. → 831

4.10.1 Odstranjevanje stranske plošče

1. S stranske plošče odstranite vijake (1).

Sl. 1: Popolnoma vgradni

1. Zgornji del stranske plošče nagnite nekoliko navzven (2).
2. Spustite stransko ploščo in jo povlecite iz osnovnega korita (3).

Popravilo

4.10.2 Namestitev stranske plošče

1. Stransko ploščo vstavite v osnovno korito (1).

Sl. 2: Popolnoma vgradni

1. Stransko ploščo potisnite na aparat (2).
2. Stransko ploščo pritrdite z vijaki (3).

Popravilo

4.11 Zamenjava zunanjih vrat

Zahteva:

Aparat je odklopljen iz omrežne napetosti. Aparat je odklopljen iz vira vode.

4.11.1 Odstranjevanje zunanjih vrat

Preprosto odstranite vijake, ki so opisani v naslednjih korakih.

1. Odprite vrata.
2. Odstranite štiri vijake.

3.

Vrata pridržite tako, da jih na eni strani primete.

Odstranite dva vijaka.

4.11.2 Namestitev zunanjih vrat

Popravilo

Zahteva:

Izolacijski filc je bil pravilno nameščen in pritrjen na notranjo stran zunanjih vrat. Tečaji so vstavljeni na zunanja vrata. 1. Notranja vrata zaprite, vendar jih ne zapahnite. 2. Zunanja vrata potisnite navzgor pod nadzorno ploščo (1).

1. Zunanja vrata pritisnite ob notranja vrata in jih zadržite (2).

4

Vrata pridržite tako, da jih na eni strani primete.

Vrata odprite in jih pritrdite z dvema vijakoma (kovinska vijaka 4 x 11 mm).

1. Pritrdite zunanja vrata s štirimi vijaki (kovinski vijaki 4 x 11 mm).

Popravilo

4.12 Zamenjava nadzorne plošče

Aparat je odklopljen iz omrežne napetosti. Aparat je odklopljen iz vira vode. Zunanja vrata so bila odstranjena. Zunanja vrata so bila odstranjena (popolnoma vgradni/vgradni).

4.12.1 Odstranjevanje nadzorne plošče

1. Z nadzorne plošče odklopite električne priključke in senzor za nizko raven sredstva za izpiranje (1, 2).

1. Odklopite ozemljitveni kabel (3) (izbirno).
2. Odprite vrata aparata.
3. Nadzorno ploščo zavarujte pred padcem (držite jo).
4. Odstranite šest vijakov.

1. Odstranite nadzorno ploščo.

4.12.2 Namestitev nadzorne plošče

Uporabite vijake 4× 16mm

• Namestite v obratnem vrstnem redu.

Popravilo

4.13 Pritrditev vzmeti vrat

1. Odstranite pokrov vodila kabla.

4.14 Zamenjava letve podnožja

Nogi sta povsem enaki in ju lahko zamenjate.

Zahteva:

Aparat je odklopljen iz omrežne napetosti. Aparat je odklopljen iz vira vode. Zunanja vrata so bila odstranjena. Zunanja vrata so bila odstranjena (popolnoma vgradni/vgradni).

4.14.1 Odstranjevanje letve podnožja

1.

Nepravilno odstranjevanje.

Če letvico podnožja razrahljate ob straneh in jo odstranite, se lahko nogici odlimita. Če je poškodovan samo en nosilec, lahko strani zamenjate, saj sta nosilca enaka.

Priporočamo, da pod aparat spredaj ob strani nekaj podstavite in tako razbremenite letvico podnožja z nogama.

1. Z izvijačem sezite v vodila (1) in sprostite zatičako, da potisnete navzdol.

1. Odstranite letvico.
2. Nogici odstranite v smeri naprej (1).

4.14.2 Namestitev letvice podnožja

1. Vstavite nogici.
2. Letvico podnožja namestite na zgornji strani (1) in jo potisnite navzdol, dokler se slišno ne zaskoči (2).

Popravilo

4.15 Zamenjava plošče podnožja

Plošča podnožja se nahaja v spodnjem sprednjem delu.

Zahteva:

Aparat je odklopljen iz omrežne napetosti. Aparat je odklopljen iz vira vode. Pohištvena fronta (izbirno) je bila odstranjena. Zunanja vrata so bila odstranjena. Zunanja vrata so bila odstranjena (popolnoma vgradni/vgradni). Letvica podnožja je bila odstranjena (izbirno).→849

4.15.1 Odstranjevanje plošče podnožja

1. Odstranite dva vijaka (1).

1. Odklopite držalne elemente (2).
2. Ploščo podnožja previdno nagnite k sebi (1).

4.

Odvisno od modela serije je čep za EmotionLight lahko še vedno pritrjen na podstavek.

Odvijte čep na držalni roci in ga povlecite nazaj (izbirno) (2).

4.15.2 Namestitev plošče podnožja

• Namestite ploščo podnožja v obratnem vrstnem redu.

Popravilo

4.16 Zamenjava prelivnega kanala

Prelivni kanal se nahaja v spodnjem sprednjem delu aparata.

Zahteva:

Aparat je odklopljen iz omrežne napetosti. Aparat je odklopljen iz vira vode. Pohištvena fronta je bila odstranjena (izbirno). Zunanja vrata so bila odstranjena. Letev podnožja je bila odstranjena (izbirno).→849 Plošča podnožja je bila odstranjena.→850

4.16.1 Odstranjevanje prelivnega kanala

Ostanek vode

• Ko odstranite odtočno cev, lahko izteče ostanek vode. Vodo prestrezite ali jo iz prestrezne posode odstranite z brizgo.
• Privzdignite držalni mehanizem na vrhu (1, 2).

1. Sprostite zgornji držalni element.

3.1. Pod kovinsko zaporo vstavite izvijač (1).

1. Kovinsko sponko nežno sprostite (2).

Popravilo

1. Privzdignite prelivni kanal.

4.16.2 Namestitev prelivnega kanala

Škoda zaradi vode zaradi nepravilne namestitve prelivnega kanala! Prelivni kanal spodaj pravilno namestite v dovod osnovnega korita. Prelivni kanal se zgoraj pravilno zaskoči.

1. Namestite prelivni kanal (1).
2. Premaknite prelivni kanal v tesnilo (2).
3. Pritisnite prelivni kanal v vodilo tesnila (3).
4. Prelivni kanal natančno vstavite (4).
5. Prelivni kanal zataknite (5).

Popravilo

1. Preverite nastavitev na levi in desni strani. 3. Preverite trdnost namestitve.

1. Odpnite kovinsko sponko na levi in desni strani.

Popravilo

4.17 Zamenjava notranjih vrat

Zahteva:

Aparat je odklopljen iz omrežne napetosti. Aparat je odklopljen iz vira vode.

4.17.1 Odstranjevanje notranjih vrat

1. Odstranite vijake (1). 2. Odstranite notranja vrata navzgor (2).

1. Pritrdite tečaj vrat z vijaki.
2. Namestite notranja vrata na tečaj vrat.
3. Pritrdite notranja vrata z vijaki.

4.17.2 Namestitev notranjih vrat

1. Dvignite tesnilo vrat k sebi.
2. Premaknite notranja vrata za tesnilo vrat.
3. Zaprite notranja vrata.
4. Dvignite tesnilo vrat navzgor. Stranski del kaže navzgor.
5. Premaknite tečaj vrat navzgor.

Popravilo

4.18 Zamenjava tečaja vrat

Zahteva:

Aparat je odklopljen iz omrežne napetosti. Aparat je odklopljen iz vira vode. Aparat je prosto dostopen. Stranska plošča je bila odstranjena.842 Zunanja vrata so bila odstranjena. Notranja vrata so bila odstranjena. Nadzorna plošča je bila odstranjena.846 Vzmeti vrat so bile pritrjene. →847 Letev podnožja je bila odstranjena. →849 Plošča podnožja je bila odstranjena. →850 Prelivni kanal je bil odstranjen. →851

4.18.1 Odstranjevanje tečaja vrat

1.1. Odstranite tako, da sprostite zaporni zatič (1). 2. Tečaj vrat povlecite v smeri naprej (2).

1. Sprostite ozemljitev na tečaju vrat.

4.18.2 Namestitev tečaja vrat

NEVARNOST

Nevarnost električnega udara zaradi delov pod napetostjo! Življenjska nevarnost zaradi električnega udara v primeru nepravilnega popravila.

Električne dele mora popraviti kvalificiran električar. - Po popravilu je treba izvesti preizkus varnosti v skladu z VDE 0701 ali predpisi, ki veljajo za posamezno državo.

Popravilo

1. Tečaj namestite na aparat (1).
2. Tečaj pomaknite navzdol (2), dokler se ne zapahne na aparat.

2.

Manjkajoči ozemljitveni priključek lahko vodi do napetostnega potenciala na vratih.

Priključite ozemljitev.

Popravilo

4.19 Zamenjava (spodnjega) tesnila vrat

Zahteva:

Aparat je odklopljen iz omrežne napetosti. Aparat je odklopljen iz vira vode. Zunanja vrata so bila odstranjena. Plošča podnožja je bila odstranjena. → 850 Letev podnožja je bila odstranjena (izbirno). → 849 Vzmeti vrat so bile odstranjene. Nadzorna plošča je bila odstranjena. Držalo kabelskega snopa spodaj desno je bilo odstranjeno.

4.19.1 Odstranjevanje tesnila vrat

1. Odstranite dve zadrževalni sponki s spodnjega tesnila vrat (1, 2).

1. Odklopite prelivni kanal.

1. Odstranite prelivni žleb.

Popravilo

1. Z notranjih vrat odstranite spodnje tesnilo vrat.

4.19.2 Namestitev tesnila vrat

1. Na levo in desno stran tesnilne tirnice tesnila za vrata namestite tesnilne pokrovčke.

1. Tesnilo vrat z zavihkom vstavite v notranja vrata.
2. Tesnilo vrat pritrdite z dvema zadrževalnima sponkama.

Popravilo

4.20 Zamenjava (zgornjega) tesnila vrat

Zahteva:

Aparat je odklopljen iz omrežne napetosti. Aparat je odklopljen iz vira vode.

4.20.1 Odstranjevanje tesnila vrat

Z notranjega okvirja odstranite tesnilo vrat.

4.20.2 Namestitev tesnila vrat

Pred namestitvijo morate tesnilo vrat odrezati na pravo dolžino. To je 1750 mm za aparate z višino 81 cm in 1850 mm za aparate z višino 86 cm.

1. Pripravite ustrezno tesnilo vrat.
2. Prepričajte se, da je položaj namestitve profila tesnila pravilen.

1. Bela pika mora biti poravnana z vložiščem tesnilnega traku.

4

V vogalih tesnilo ne sme biti nagubano ali razvlečeno. Konec tesnila je odrezan diagonalno in se skrije v sprednji spodnji del posode.

Namestite konec tesnila naravnost naprej pod notranjimi vrati. Tesnilo mora biti položeno ob robu posode čim dlje.

Pravilno nameščeno tesnilo vrat:

Popravilo

4.21 Zamenjava EmotionLight

EmotionLight se nahaja spredaj zgoraj v zunanjem delu posode za izpiranje.

Zahteva:

Aparat je odklopljen iz omrežne napetosti. Aparat je odklopljen iz vira vode. Aparat je prosto dostopen. Delovna površina je bila odstranjena (izbirno). Desna stranska plošča je bila odstranjena (izbirno). →842

4.21.1 Odstranjevanje EmotionLight

1. Odklopite zaskočni zatič na zadnji strani (1).

1. Odstranite držalo v smeri navzgor (2).
2. Povlecite vtič iz priključka (spodaj desno na sprednji strani aparata).
3. Odstranite električni priključek iz napajalnega modula.

1. Odstranite EmotionLight iz aparata.

4.21.2 Namestitev EmotionLight

1. Vstavite držalo v okvir posode za izpiranje (1).

Popravilo

1. Poskrbite, da se zaskočni zatiči zaskočita (2).

3

Namestite kabel na desni spodnji strani.

Popravilo

Sl. 3: Ploščati kabel

1. Namestite vtič.

Popravilo

4.22 Zamenjava TimeLight

TimeLight zamenjajte samo kot celotni del. Modul TimeLight je pritrjen na zadnji del plošče podnožja.

Zahteva:

Aparat je odklopljen iz omrežne napetosti. Aparat je odklopljen iz vira vode. Letev podnožja je bila odstranjena. → 849 Plošča podnožja je bila odstranjena in obrnjena. → 850

4.22.1 Odstranjevanje TimeLight

1. Držalne elemente (1) upognite nekoliko navzven.

1. Modul TimeLight povlecite navzgor in ven iz vodila (2).

4.22.2 Namestitev TimeLight

1. Držalne elemente (1) upognite nazaj.

2. Modul TimeLight potisnite nazaj v vodilo (2). 3. Priključite električni priključek.

Popravilo

4.23 Zamenjava Gap illumination

Zahteva:

Aparat je odklopljen iz omrežne napetosti. Aparat je odklopljen iz vira vode. Zunanja vrata so razstavljena. Upravljalna plošča je bila odstranjena.

4.23.1 Odstranjevanje Gap illumination

1. Odklopite zatič (1).
2. Odstranite električni priključek iz upravljalnega modula (2).

2.1. Odklopite zaskočni zatič na zadnji strani (1). 2. Odstranite svetlobno vlakno (2).

Popravilo

3.1. Odklopite zaskočni zatič (1).

1. Dvignite PCB skupaj z držalom in ga odstranite iz okvirja upravljalnega modula (2).

4.23.2 Namestitev Gap illumination

1. Namestite držalo PCB v okvir upravljalnega modula.

1. Pričvrstite ga tako, da zaslišite klik.

1. Namestite svetlobno vlakno in ga pritrdite tako, da zaslišite klik.

1. Priključite kabel na upravljalni modul.
