Tuotetyyppi	Upotettava astianpesukone
Brändi	Neff
Malli	S355HCX29E
Mitat (K x L x S)	81.5 cm x 59.8 cm x 55.0 cm
Nettopaino	Noin 40 kg
Sähkönsyöttö	220-240 V, 50 Hz, 10 A
Energialuokka	E (entinen luokka A+++)
Pesuohjelmat	Eco, Intensiivi, Pika 45°C, Automaatti, Hienopesu, Esipesu
Astiastot	14 astiastoa
Melutaso	44 dB(A)
Lapsilukitus	Kyllä, lukitustoiminto
Vuotosuojaus	Aqua-Stop turva
Ohjauspaneeli	Elektroninen LED-näytöllä
Sisävalaistus	EmotionLight ja TimeLight
Asennustyyppi	Integroituva tason alle
Etupaneeli	Vaihdettavissa (keittiön etuovi)
Suodattimet	Karkea- ja mikrosuodatin, irrotettavat
Suihkuvarret	Ylä- ja ala, vaihdettavissa
Suolasäiliö	Kyllä, kannella
Korjattavuus	Varaosat saatavilla, korjausohje toimitetaan
Takuu	2 vuotta (vakio)

Usein kysytyt kysymykset - S355HCX29E NEFF

Mikä on Neff S355HCX29E -astianpesukoneen energialuokka?

Neff S355HCX29E on luokiteltu energialuokkaan E (entinen luokka A+++).

Kuinka astianpesukone asennetaan työtason alle?

Laite on suunniteltu upotettavaa asennusta varten. Sinun on poistettava olemassa oleva työtaso noudattamalla ohjeita: ruuvaa takaruuvit irti, työnnä lukitusvipuja ja liu'uta työtasoa eteenpäin.

Mitä tehdä, jos astianpesukone ei käynnisty?

Tarkista ensin sähkönsyöttö: varmista, että pistoke on kytketty ja että katkaisija ei ole lauennut. Jos ongelma jatkuu, irrota laite 60 sekunniksi ja kytke se uudelleen. Katso turvallisuustestit käyttöohjeesta.

Kuinka puhdistaa astianpesukoneen suodattimet?

Kierrä karkeasuodatinta vastapäivään irrottaaksesi sen. Laske mikrosuodatin ja puhdista molemmat juoksevalla vedellä. Kokoa uudelleen kohdistamalla nuolet ja kiertämällä karkeasuodatinta myötäpäivään, kunnes se napsahtaa.

Mitä ohjelmia tässä mallissa on saatavilla?

Ohjelmiin kuuluvat: Eco, Intensiivi, Pika 45°C, Automaatti, Hienopesu ja Esipesu. Valitse likaantumisasteen ja astiatyypin mukaan.

Kuinka vaihtaa ylempi suihkuvarsi?

Kierrä ylempi suihkuvarsi irti ja vedä se alaspäin irrottaaksesi. Aseta uusi varsi ja ruuvaa se tiukasti kiinni. Alemman varren kohdalla laske se vain irti ja napsauta uusi paikalleen.

Suolan merkkivalo syttyy, mitä tehdä?

Avaa suolasäiliö (sijaitsee alakorin alla) ja lisää suolaa. Sulje kansi ja suorita huuhtelujakso. Jos valo palaa edelleen, tarkista, että korkki on tiiviisti kiinni.

Kuinka vaihtaa etuovi?

Irrota sisäoven ruuvit ja irrota kaapelit. Asenna uusi etuovi kohdistamalla saranat ja ruuvaamalla. Varmista, että kaapelit ovat oikein paikoillaan vaurioiden välttämiseksi.

Mitä virhekoodi E15 tarkoittaa?

Koodi E15 tarkoittaa, että vuotosuoja on aktivoitunut. Sulje vedenotto, irrota laite ja tarkista, ettei ole vuotoa. Jos koodi pysyy, ota yhteys huoltoon.

Mistä löytää varaosia tälle mallille?

Alkuperäiset Neff-varaosat ovat saatavilla huoltopalvelusta tai erikoisliikkeistä. Käytä mallinumeroa S355HCX29E tunnistaaksesi tarkat viitteet.

KÄYTTÖOHJE S355HCX29E NEFF

Tööriistad ja abinõud. 254

Remont 255

Ohu tüüp ja allikas!

Liikuvatest osadest tingitud elektrilöögi oht!

Elektrilöögist tingitud surm

Liikuvatest osadest tingitud elektrilöögi oht!

Kandke turvakingi. Kinnitage rasked osad allakukkumise vastu. - Ärge toppige kehaosi liikuvate osade vahele.

Tööriistad ja abinõud

1. Klopsake vasakul ja paremal paika metallklamber.

Liikuvatest osadest tingitud elektrilöögi oht!

Puuduv maandus võib põhjustada ukse välispotentsiaali.

Looge maandus.

4.19.2 Ukse tihendi paigaldamine

Korjausvinkit - Astianpesukone

1 Tämä asiakirja 292

1.1 Tärkeitä tietoja 292 1.1.1 Tarkoitus 292 1.2 Symboleiden merkitys 292 1.2.1 Vaaratasot 292 1.2.2 Varoitusmerkit 292 1.2.3 Varoitusten rakenne 293 1.2.4 Yleiset symbolit 293

Turvallisuus 294

2.1 Yleiset turvallisuusohjeet 294 2.1.1 Kaikki kotitalouskoneet 294

Työkalut ja apuvälineet 295

Korjaus 296

4.1 Työtason vaihtaminen 296 4.1.1 Työtason poistaminen 296 4.1.2 Työtason asennus 296

4.2 Korjausjärjestelmän asennus 297

4.2.1 Pesuainetabletin liukukappaleen asennus 86 cm:n malliin 297 4.2.2 Kupin tukiklipsin asentaminen 297 4.2.3 Hyllytystelineen asennus 298

4.3 varioDrawer-osan vaihtaminen 299

4.3.1 varioDrawer-osan poistaminen 299 4.3.2 varioDrawer-osan asentaminen 300

4.4 Suihkuvarsien vaihtaminen 301

4.4.1 Suihkuvarren poistaminen 301 4.4.2 Suihkuvarren asentaminen 301

4.5 Suodattimien vaihtaminen 302

4.5.1 Suodattimen poistaminen 302 4.5.2 Suodattimien asennus 302

4.6 Yläpeltien ruiskutuspään asennus 303 4.7 Virtajohdon vaihtaminen 304 4.7.1 Virtajohdon irrottaminen pistorasiasta 304 4.7.2 Virtajohdon laittaminen pistorasiaan 304

4.8 Pesuainelokeron suojuksen vaihtaminen 305

4.8.1 Pesuainelokeron suojuksen poistaminen 305 4.8.2 Jousen asettaminen paikoilleen 305 4.8.3 Pesuainelokeron suojuksen asentaminen 305

4.9 Jätevesipumpun suojuksen vaihtaminen 306

4.9.1 Jätevesipumpun suojuksen poistaminen 306 4.9.2 Jätevesipumpun suojuksen asennus 306

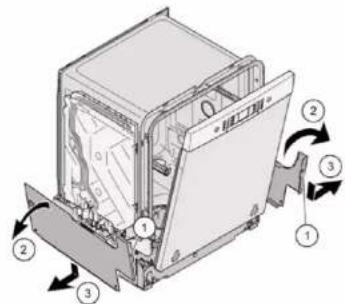

4.10 Sivupaneelin vaihtaminen 307

4.10.1 Sivupaneelin poistaminen 307 4.10.2 Sivupaneelin asentaminen 308

4.11 Luukun vaihtaminen 309

4.11.1 Ulkoluukun poistaminen 309 4.11.2 Ulkoluukun asennus 309

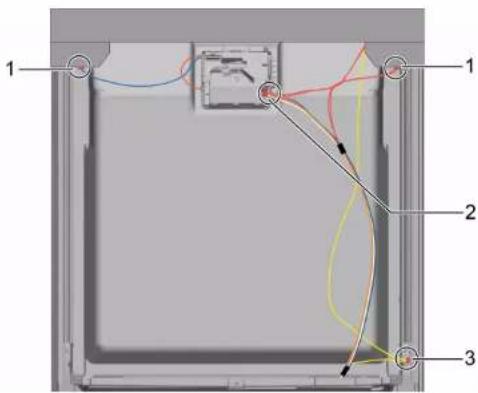

4.12 Ohjauspaneelin vaihtaminen 311

4.12.1 Ohjauspaneelin poistaminen 311 4.12.2 Ohjauspaneelin asentaminen 311

4.13 Luukun jousien kiinnittäminen 312 4.14 Alapaneelin vaihtaminen 314

4.14.1 Alapaneelin poistaminen 314 4.14.2 Alapaneelin asentaminen 314

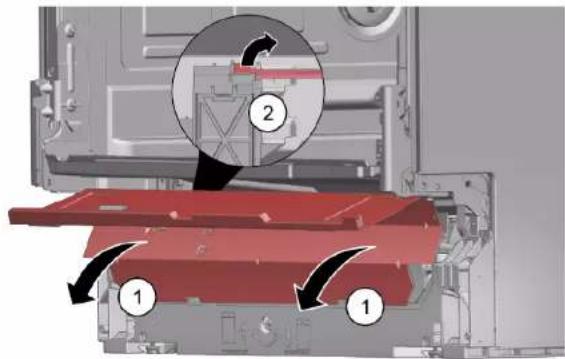

4.15 Sokkellievyn vaihtaminen 315

4.15.1 Sokkelilevyn poistaminen 315 4.15.2 Sokkelilevyn asentaminen 315

4.16 Yliuvotoputken vaihtaminen 316

4.16.1 Ylivuotokannen poistaminen 316 4.16.2 Ylivuotoputken asennus 317

4.17 Sisäluukun vaihtaminen 319

4.17.1 Sisäluukun poistaminen 319 4.17.2 Sisäluukun asennus 319

4.18 Luukun saranan vaihtaminen 320

4.18.1 Luukun saranan poistaminen 320 4.18.2 Luukun saranan asennus 320

4.19 Luukun (alemman) tiivisteen vaihtaminen 322

4.19.1 Luukun tiivisteen poistaminen 322 4.19.2 Luukun tiivisteen asennus 323

4.20 Luukun (ylemmän) tiivisteen vaihtaminen 324

4.20.1 Luukun tiivisteen poistaminen 324 4.20.2 Luukun tiivisteen asennus 324

Korjausvinkit - Astianpesukone

4.21 EmotionLight-osan vaihtaminen 325

4.21.1 EmotionLight-osan poistaminen 325 4.21.2 EmotionLight-osan asennus 325

4.22 TimeLight-moduulin vaihtaminen 328

4.22.1 TimeLight-moduulin poistaminen 328 4.22.2 TimeLight-moduulin asennus 328

4.23 Gap Illumination -moduulin vaihtaminen 329

4.23.1 Gap Illumination -moduulin pointaminen 329 4.23.2 Gap Illumination -moduulin asennus 330

Tämä asiakirja

1.1 Tärkeitä tietoja

1.1.1 Tarkoitus

Näiden korjausohjeiden tarkoituksena on auttaa kuluttajaa korjaamaan laitteita itse ekologista suunnittelua koskevan asetuksen (päivitys 03/2021) mukaisesti. Ne sisältävät tietoa siitä, miten määrätyt varaosat voidaan vaihtaa. Lisäksi niihin sisältyy tietoa varoituksista ja riskeistä.

Ota yhteyttä huoltopalveluun, jos sinulla on kysyttävää. Vastaamme vahingoista vain, jos korjausohjeita on noudatettu oikein.

1.2 Symboleiden merkitys

1.2.1 Vaaratasot

Varoitustasot koostuvat symbolista ja huomiosanasta. Huomiosanat ilmoittavat vaaran vakavuuden.

Varoitustaso Merkitys
VAARA	Varoituksen laiminlyönti johtaa kuolemaan taivakaviin loukkaantumisiin.
VAROITUS	Varoituksen laiminlyönti voj johtaa kuolemaan taivakaviin loukkaantumisiin.
HUOMAA	Varoituksen laiminlyönti voj johtaa lieviin loukkaantumisiin.
HUOMIO!	Varoituksen laiminlyönti voj johtaa omaisuusvahinkoihin.

Taulukko 1: Vaaratasot

1.2.2 Varoitusmerkit

Varoitusmerkit ovat symboleita sisältäviä esityksiä, jotka osoittavat vaaran tyypin. Tässä asiakirjassa käytetään seuraavia varoitusmerkkejä:

Varoitusmerkki Merkitys
!	Yleinen varoitus
	Sähköjinnitteestä aiheutuva vaara
	Räjähdysvaara
	Viltohaavojen vaara
	Murskautumisen vaara

Tämä asiakirja

Varoitusmerkki Merkitys
	Kuumista pinnoista aiheutuva vaara
	Voimakkaasta magneettikentästä aiheutuva vaara
	Ionisoimmottomasta säteilystä aiheutuva vaara

Taulukko 2: Varoitusmerkit

1.2.3 Varoitusten rakenne

Tämän asiakirjan sisältämillä varoituksilla on standardoitu ulkonäkö ja rakenne.

Seuraavassa esimerkissä nähdään varoitus, joka varoittaa jännitteisten osien aiheuttamasta sähköiskusta. Vaan välttämiseksi suoritettava toimenpide mainitaan.

1.2.4 Yleiset symbolit

Tässä asiakirjassa käytetään seuraavia yleisiä symboleja:

Yi. symboli Merkitys
i	Erikoisohjeen tunniste (teksti ja/tai kaavio)
i	Yksinkertaisen ohjeen tunniste (vain teksti)

YI. symboli Merkitys
	Video-opetusohjelmaan johtavan linkin tunniste
	Tarvittavien työkalujen tunniste
	Tarvittavien edellytysten tunniste
	Ehdon (jos ..., sitten ...) tunniste
	Tuloksen tunniste
Käynistä Nappämen tai painikkeen tunniste
[00123456] Materiaaluminum tunniste
Tila Näytetyn tekstin/ikkunan (laitteen	näytössä) tunniste

Taulukko 3: Yleiset symbolit

Turvallisuus

2.1 Yleiset turvallisuusohjeet

2.1.1 Kaikki kotitalouskoneet

Jännitteisten osien aiheuttama sähköiskun vaara!

Virheet sähkökomponentteja sisältävissä korjauksissa voivat johtaa sähköiskuun! Kytke kone irti verkkovirrasta vähintään 60 sekuntia ennen töiden aloittamista. - Pyydä korjauksen jälkeen suorittamaan VDE 0701 -säädöksen tai maakohtaisten säädösten mukainen turvallisuustesti.

Terävistä reunoista aiheutuva loukkaantumisvaara!

Käytä suojakäsineitä.

Painavista ja liikkuvista komponenteista aiheutuva murskautumisen riski korjauksen, kunnossapidon, vianetsinnän ja huollon aikana

Käytä suojakenkiä. - Estä painavien komponenttien putoaminen. Älä koske liikkuviin komponentteihin. Laitteen turvallisuudelle/toiminnalle aiheutuva riski! Käytä vain alkuperäisiä varaosia.

Staattiselle sähkölle herkkien komponenttien (ESDS) vaurioitumisen riski - Älä koske moduuleihin, liitännät ja johdinreitit mukaan luettuna.

Työkalut ja apuvälineet

Nimitys Yksityiskondat Kuvat
Torx T20 - ruuvmelisseli, reiällinen [00340764]	100 mm, ruuveille lukituktssella
Torx T15 - ruuvmelisseli	Pituus 80 mm
Uaruuvimeisseli Terä 10 mm x 1,6 mm x 200 mm
Nokkapihdit [00340871]	Pituus: 200 mm, suora

Korjaus

4.1 Työtason vaihtaminen

Vaatimus:

Kone on erotettu virtalähteestä. Laitteeseen on vapaa pääsy.

4.1.1 Työtason poistaminen

1. Poista kaksi ruuvia takaa (1) (valinnainen).
2. Paina kumpaakin työtason alla olevaa lukitusvipua ylöspäin (2).

1. Nosta työtasoa hieman edestä (3).
2. Työnnä työtaso pois taaksepäin (4).
3. Poista työtaso.

4.1.2 Työtason asennus

1. Lukitse työtason takaosa ohjaimiin käyttäen pidätyskauluksia (1).

1. Työnnä työtasoa eteenpäin (2).
2. Paina työtason etuosa alaspäin, kunnes kumpikin lukitusvipu napsahtaa kuuluvasti paikoilleen (3).
3. Kierrä kaksi ruuvia takaisin paikoilleen (4) (valinnainen).

Korjaus

4.2 Korijärjestelmän asennus

Vaatimus:

Vastaava kori on poistettu koneesta.

4.2.1 Pesuainetabletin liukukappaleen asennus 86 cm:n malliin Erikoistyökalut:

Pesuainetabletin ohjain [00614935] Kupin tukiklipsi [00618565] 1. Aseta pesuainetabletin liukukappale viistosti paikoilleen korin etuosassa. 2. Keskiöitä ja napsauta tablettikouru paikoilleen.

4.2.2 Kupin tukiklipsin asentaminen Erikoistyökalut:

Pesuainetabletin ohjain [00614935] Kupin tukiklipsi [00618565]

Kun pestään kuppeja, kupin tukiklipsi voidaan kääntää ylös. Lisäkulma vähentää veden kerääntymistä kupin pohjaan. Kun pestään pitkiä laseja, suosittelemme jättämään kupin tukiklipsin alas. Jos yläkoreissa on valinnainen muovivahvike, se on ensin poistettava.

1. Poista muovivahvike.

1. Napsauta kupin tukiklipsi paikoilleen.

1. Käännä klipsi ylös.

Korjaus

1. Laita pestävät astiat koriin.

4.2.3 Hyllytelineen asennus

Erikoistyökalut:

Pesuainetabletin ohjain [00614935]

Kupin tukiklipsi [00618565]

Aseta hyllytelineen päätykappaleet korijärjestelmän alle.

Korjaus

4.3 varioDrawer-osan vaihtaminen

4.3.1 varioDrawer-osan poistaminen

1. Taita kahvan läpät sisään.

1. Poista kahva ylöspäin.
2. Paina muovisia reunavahvikkeita ulospäin ja paina ne ylöspäin ulos kehyksestä.

Korjaus

1. Taita ohjainkaistaleet varovasti ulospäin.

1. Vedä käännettävät tukitapit ulos kaistaleista.
2. Paina metallirunko edestä ulos pidikkeistä.

1. Työnnä metallirunko ulos ohjaimesta.

4.3.2 varioDrawer-osan asentaminen

Asenna vastakkaisessa järjestyksessä.

Korjaus

4.4 Suihkuvarsien vaihtaminen

4.4.1 Suihkuvarren poistaminen

1. Kierrä yläsuihkuvarsi irti (1) ja poista alaspäin vetämällä (2).

1. Poista alasuihkuvarsi ylöspäin vetämällä.

4.4.2 Suihkuvarren asentaminen

1. Aseta alasuihkuvari spaikoileen. Suihkuvari napsahtaa kiinni.
2. Aseta yläsuihkuvarsi paikoilleen ja kierrä se hyvin kiinni.

Korjaus

4.5 Suodattimien vaihtaminen

4.5.1 Suodattimen poistaminen

1. Käännä karkeasuodatinta vastapäivään (1) ja poista suodatinjärjestelmä (2).

Varmista, että säiliöön ei putoa vierasesineitä.

1. Paina mikrosuodatinta alaspäin sen poistamiseksi.

4.5.2 Suodattimien asennus

1. Kokoa suodatinjärjestelmän osat uudelleen. Varmista, että karkeasuodattimessa olevat lukitusnupit napsahtavat paikoilleen.
2. Laita suodatinjärjestelmä laitteeseen ja käännä karkeasuodatinta myötäpäivään. Varmista, että nuolimerkinnät ovat kohdakkain.

Korjaus

4.6 Uunipeltien ruiskutuspään asennus

1. Poista yläkori.
2. Aseta uunipeltien ruiskutuspää pidikkeeseen (1) ja käännä sitä oikealle (2).

Uunipeltien ruiskutuspää napsahtaa kiinni.

Korjaus

4.7 Virtajohdon vaihtaminen

Vaatimus:

Kone on erotettu teholähteestä. Kone on erotettu vedenjakelusta. Koneeseen on vapaa pääsy.

4.7.1 Virtajohdon irrottaminen pistorasiasta

• Liikuta virtajohdon pistoketta varovasti ylös ja alas, ja vedä se ulos pistorasiasta.

4.7.2 Virtajohdon laittaminen pistorasiaan

HUOMIO!

Päälitäntä ylikuumenee!

Tulipalovaara

Liitä virtajohto siten, että kuuluu napsahdus.

Pistä virtajohdon pistoke pistorasiaan ja anna sen napsahtaa kuuluvasti paikoilleen.

Korjaus

4.8 Pesuainelokeron suojuksen vaihtaminen

Pientä ruuvitalttaa voidaan käyttää viputyökaluna.

Vaatimus:

Kone on erotettu teholähteestä. Kone on erotettu vedenjakelusta. Luukku on avattu. Pesuainelokeron suojus on avattu.

4.8.1 Pesuainelokeron suojuksen poistaminen

1. Liu'uta pesuainelokeron suojusta sisään 5 mm.
2. Vipua pesuainelokeron suojus matalammalla puolella ulos ohjainkiskoista ja ota pesuainelokeron suojus yläpuolelle pois ohjainkiskoista.
3. Poista jousi.

4.8.2 Jousen asettaminen paikoilleen

1. Työnnä jousen pitkä pää annostelulaitteen asennusreikään (1).

1. Työnnä jousen lyhyt pää pesuainelokeron suojuksen asennusreikään (2).
2. Paina suojus annostelulaitteeseen (3).

4.8.3 Pesuainelokeron suojuksen asentaminen

1. Aseta pesuainelokeron suojus 5 mm ennen kokonaan avattua asentoa yhdellä puolella ohjauskiskoihin. Paina pientä voimaa käyttäen vastakkainen puoli ohjauskiskoihin.
2. Tarkista pesuainelokeron suojuksen toiminta.

Korjaus

4.9 Jätevesipumpun suojuksen vaihtaminen

Vaatimus:

Kori on poistettu. Suodattimet on poistettu. → 302

4.9.1 Jätevesipumpun suojuksen poistaminen

1. Tyhjennä mahdollinen vesi. Käytä varovaisuutta.
2. Kampea pumpun suojus irti käyttäen apuna lusikkaa, ja tartu kiinni sen poikkikappaleesta.

1. Nosta pumpun suojusta sisäänpäin kulmassa ja poista.

4.9.2 Jätevesipumpun suojuksen asennus

• Aseta pumpun suojus paikoilleen (1) ja paina se alas (2).

Pumpun suojus napsahtaa kiinni.

Korjaus

4.10 Sivupaneelin vaihtaminen

Vaatimus:

Kone on erotettu teholähteestä. Kone on erotettu vedenjakelusta. Koneeseen on vapaa pääsy. Vapaasti sijoitettavat koneet: Työtaso on poistettu. → 296

4.10.1 Sivupaneelin poistaminen

1. Poista sivupaneelista (1) ruuvit.

Kuva 1: Kokonaan integroitu

1. Kallista sivupaneelia ylhäältä hieman ulospäin (2).
2. Laske sivupaneelia ja vedä se ulos pohjakaukalosta (3).

Korjaus

4.10.2 Sivupaneelin asentaminen

1. Aseta sivupaneeli pohjakaukaloon (1).

Kuva 2: Kokonaan integroitu

2. Paina sivupaneeli laitteeseen (2). 3. Kiinnitä sivupaneeli ruuveilla (3).

Korjaus

4.11 Luukun vaihtaminen

Vaatimus:

Kone on erotettu teholähteestä. Kone on erotettu vedenjakelusta.

4.11.1 Luukun poistaminen

Poista ruuvit, jotka mainitaan seuraavissa vaiheissa.

1. Avaa luukku.
2. Poista neljä ruuvia.

3.

Estä luukun putoaminen pitämällä kiinni sen yhdeltä sivulta.

Poista kaksi ruuvia.

4.11.2 Ulkoluukun asennus

Korjaus

Vaatimus:

Eristyshuopa on paikoitettu oikein ja kiinnitetty ulkoluukun sisään. Saranat on laitettu paikoilleen ulkoluukkuun. 1. Sulje sisäluukku napsauttamatta sitä kiinni. 2. Työnnä ulkoluukkua ylöspäin ohjauspaneelin alapuolella (1).

1. Paina ulkoluukkua sisäluukkua vasten ja pidä siitä kiinni (2).

4

Estä luukun putoaminen pitämällä kiinni sen yhdeltä sivulta.

Avaa luukku ja kiinnitä se kahdella ruuvilla (4 x 11 mm:n metalliruuvit).

1. Kiinnitä ulkoluukku neljällä ruuvilla (4 x 11 mm:n metalliruuvit).

Korjaus

4.12 Ohjauspaneelin vaihtaminen

Jos ohjausmoduuli on viallinen, koko ohjauspaneeli on vaihdettava.

Vaatimus:

Kone on erotettu teholähteestä. Kone on erotettu vedenjakelusta. Yläluukku on poistettu. Etuluukku on poistettu (kokonaan integroitu / integroitu).

4.12.1 Ohjauspaneelin poistaminen

1. Irrota sähköliitännät ohjauspaneelista ja huuhtelukirkasteen määrän tunnistimesta (1, 2).

1. Irrota maadoituskaapeli (3) (valinnainen).
2. Avaa laitteen luukku.
3. Estä ohjauspaneelin putoaminen (pidä siitä kiinni).
4. Poista kuusi ruuvia.

1. Poista ohjauspaneeli.

4.12.2 Ohjauspaneelin asentaminen

Käytä ruuveja 4 x 16 mm.

Asenna vastakkaisessa järjestyksessä.

Korjaus

4.13 Luukun jousien kiinnittäminen

1. Poista johdon ohjaimen suojus.

2.1.Avaa luukku raolleen (1).

1. Kiinnitä pohjakaukalon kouru (2).
2. Sulje luukku hitaasti (3).

Johtojärjestelmä kiinnittyy automaattisesti luukun saranaan.

Korjaus

3.1.Sulje luukkua vähän (4).

1. Siirrä kourua taakse ja vapauta luukun sarana (5).
2. Avaa luukku (6).

1. Toista vaiheet laitteen toisella puolella.

Korjaus

4.14 Alapaneelin vaihtaminen

Jalat ovat identtiset ja niiden paikkaa voidaan vaihtaa keskenään.

Vaatimus:

Kone on erotettu teholähteestä. Kone on erotettu vedenjakelusta. Ulkoluukku on poistettu. Ulkoluukku on poistettu (kokonaan integroitu / integroitu).

4.14.1 Alapaneelin poistaminen

1.

Väri poistaminen. Jos alapaneeli irrotetaan sivulta ja poistetaan, kaksi kiinnityslevyä voivat vaurioitua. Jos vain yksi kiinnityslevy on vioittunut, puoli voidaan vaihtaa, koska kiinnityslevyt ovat identtisiä. Laitteen alle kannattaa edessä sivulla asettaa jotakin keventämään alapaneeliin ja jalkoihin kohdistuvaa kuormitusta.

1. Työnnä ruuvimeisseliohjaimin (1) ja vapauta lukitus alaspain painamalla.

1. Nosta paneeli irti.
2. Poista jalat etusuuntaan (1).

4.14.2 Alapaneelin asentaminen

1. Aseta jalat paikoilleen.
2. Kiinnitä alapaneeli yläosasta (1) ja paina sitä alas, kunnes kuulet sen napsahtavan paikoilleen (2).

Korjaus

4.15 Sokkelilevyn vaihtaminen

Sokkelilevy sijaitsee alhaalla edessä.

Vaatimus:

Kone on erotettu virtalähteestä. Kone on erotettu vesijohdosta. Kaluste-etusivu (valinnainen) on poistettu. Ulkoluukku on poistettu. Ulkoluukku on poistettu (kokonaan integroitu / integroitu). Alapaneeli on poistettu (valinnainen).→314

4.15.1 Sokkelilevyn poistaminen

1. Poista kaksi ruuvia (1).

1. Avaa lukitusosat (2).
2. Kallista sokkelilevyä varovasti eteenpäin (1).

4.

Mallisarjasta riippuen EmotionLight-tuotteen pistoke on vielä kiinni alaosassa.

Avaa pistokkeen lukitus lukituskielekkeestä ja vedä taakse (valinnainen) 2

4.15.2 Sokkelilevyn asentaminen

Asenna sokkelilevy vastakkaisessa järjestyksessä.

Korjaus

4.16 Ylivuotoputken vaihtaminen

Ylivuotoputki sijaitsee laitteen edessä alhaalla.

Vaatimus:

Kone on erotettu teholähteestä. Kone on erotettu vedenjakelusta. Kaluste-etusivu on poistettu (valinnainen). Ulkoluukku on poistettu. Alapaneeli on poistettu (valinnainen). →314 Sokkelilevy on poistettu. →315

4.16.1 Ylivuotokanavan poistaminen

Jäännösvesi: Kun tyhjennysletku poistetaan, jäännösvesi voi valua ulos. Tyhjennä vesi astiaan tai poista se pohja-altaasta imuruiskulla.

1. Vipua ulos yläosassa olevasta kiinnitysmekanismista (1, 2).

1. Vapauta lukitusosa ylhäältä.

3.1. Aseta ruuvitaltta metallikiinnikkeen alapuolelle (1).

1. Vapauta metallikiinnike varovasti (2).

Korjaus

1. Nosta ylivuotoputki pois.

4.16.2 Ylivuotoputken asennus

Ylivuotoputken väärästä asennuksesta aiheutuvat vesivahingot! Aseta ylivuotoputki alhaalla oikein pohja-altaan ohjaimeen. Napsauta ylivuotoputki ylhäältä oikein paikoilleen.

1. Aseta ylivuotoputki (1).
2. Siirrä ylivuotoputki tiivisteeseen (2).
3. Paina ylivuotoputki tiivisteen ohjaimeen (3).
4. Työnnä ylivuotoputki varovasti paikoilleen (4).
5. Kiinnitä ylivuotoputki napsauttamalla paikoilleen (5).

Korjaus

1. Tarkasta asennus vasemmalla ja oikealla. 3. Tarkista kiinnitys.

1. Napsauta metalliklipsi kiinni vasemmalla ja oikealla reunalla.

Korjaus

4.17 Sisäluukun vaihtaminen

Vaatimus:

Kone on erotettu teholähteestä. Kone on erotettu vedenjakelusta.

4.17.1 Sisäluukun poistaminen

1. Poista ruuvit (1). 2. Poista sisäluukku ylöspäin (2).

4.17.2 Sisäluukun asennus

1. Käännä luukun tiiviste eteen
2. Siirrä sisäluukku luukun tiivisteen taakse.
3. Sulje sisäluukku.
4. Käännä luukun tiiviste ylös. Reunaosat osoittavat ylöspäin.
5. Siirrä luukun tiivistettä ylöspäin.
6. Kiinnitä luukun sarana ruuveilla.
7. Aseta sisäluukku luukun saranaan.
8. Kiinnitä sisäluukku ruuveilla.

Korjaus

4.18 Luukun saranan vaihtaminen

Vaatimus:

Kone on erotettu teholähteestä. Kone on erotettu vedenjakelusta. Koneeseen on vapaa pääsy. Sivupaneeli on poistettu. → 307 Ulkoluukku on poistettu. Sisäluukku on poistettu. Ohjauspaneeli on poistettu. 311 Luukun jouset on kiinnitetty. →312 Alapaneeli on poistettu. → 314 Sokkeli on poistettu. → 315 Ylivuotokanava on poistettu. -316

4.18.1 Luukun saranan poistaminen

1. Vapauta kiinnitysruuvit (1). 2. Vedä luukun saranaa eteenpäin (2).

1. Irrota maadoitusliitäntä luukun saranasta.

4.18.2 Luukun saranan asennus

Jännitteisten osien aiheuttama sähköiskun vaara! Sähköiskusta aiheutuva hengenvaara väärän korjauksen tapauksessa. Sähköisten korjausten tulisi antaa pätevien sähköasentajien suoritettavaksi. Pyydä korjauksen jälkeen suorittamaan VDE 0701 -säädöksen tai maakohtaisten säädösten mukainen turvallisuustesti.

Korjaus

1. Aseta sarana laitteeseen (1).
2. Siirrä saranaa alaspäin (2), kunnes se lukittuu laitteeseen.

2.

Puuttuva maadoitusliitäntä voi johtaa luukun sähköistymiseen.

Luo maadoitusliitäntä.

Korjaus

4.19 Luukun (alemman) tiivisteen vaihtaminen

Vaatimus:

Kone on erotettu virtalähteestä. Kone on erotettu vesijohdosta. Ulkoluukku on poistettu. Sokkeli on poistettu. → 315 Alapaneeli on poistettu (valinnainen). → 314 Luukun jouset on poistettu. Ohjauspaneeli on poistettu. Johdinnipun pidike oikeassa alareunassa on poistettu.

4.19.1 Luukun tiivisteen poistaminen

1. Poista kaksi kiinnitysklipsiä alemmasta luukun tiivisteestä (1,2).

1. Irrota ylivuotokanava.

4.19.2 Luukun tiivisteen asennus

1. Kiinnitä tiivistetulpat vasemmalle ja oikealle tiivistekiskoon luukun tiivisteen kanssa.

1. Työnnä luukun tiiviste sulkulapän kanssa sisälukkoon.
2. Kiinnitä luukun tiiviste kahdella kiinnitysklipsillä.

Korjaus

4.20 Luukun (ylemman) tiivisteen vaihtaminen

Vaatimus:

Kone on erotettu teholähteestä ja vedenjakelusta.

4.20.1 Luukun tiivisteen poistaminen

• Poista luukun tiiviste sisäpuolelta.

4.20.2 Luukun tiivisteen asennus

Luukun tiiviste on leikattava oikeaan pituuteen ennen asennusta. Oikea pituus on 1750 mm laitteille, joiden korkeus on 81 cm, ja 1850 mm laitteille, joiden korkeus on 86 cm.

1. Valmistele sopiva luukun tiiviste.
2. Varmista tiivisteprofiilin oikea asennusasento.

1. Valkoisen pisteen on oltava samalla tasolla tiivistenauhan kanssa.

4

Tiivisteen nurkat eivät saa olla poimulevia tai venyneitä. Tiiviste katkaistaan diagonaalisesti päistä ja kaventuu säiliön pohjaan edessä.

Paikoita tiivisteen pää suoraan etuosaan sisäluukun alapuolella. Tiivisteen tulisi olla säiliön sivua vasten mahdollisimman paljon.

Oikein asennettu luukun tiiviste:

Korjaus

4.21 EmotionLight-osan vaihtaminen

EmotionLight sijaitsee huuhtelusäiliön ulkopuolen alueella ylhäällä edessä.

Vaatimus:

Kone on erotettava virtalähteestä. Kone on erotettava vedenjakelusta. Koneeseen on vapaa pääsy. Työtaso on poistettu (valinnainen). Oikean puolen paneeli on poistettu (valinnainen). →307

4.21.1 EmotionLight-osan poistaminen

1. Irrota kiinnitin takaa (1).

1. Poista pidike ylöspäin (2).
2. Vedä pistoke irti liittimestä (oikealla alhaalla laitteen edessä).
3. Poista sähköliitäntä virtamoduulista.

1. Poista EmotionLight laitteesta.

4.21.2 EmotionLight-osan asennus

1. Työnnä pidike huuhtelusäiliön runkoon (1).

Korjaus

1. Lukitse kiinnitin (2).

3.

HUOMIO!

Väärä asennus!

Kaapelin vioittuminen luukun saranan alueella.

• Asenna kaapeli luukun saranan alueelle (saranan ja huuhtelusäiliön väliin) siten, että liikkuvat osat eivät voi vioittaa sitä.

Asenna kaapeli oikealle puolelle alas.

Korjaus

Kuva 3: Lattakaapeli

2021-03-22_9001630792 Tekijänoikeudet BSH Hausgeräte GmbH Sivu 327 alkaa 989

Korjaus

4.22 TimeLight-moduulin vaihtaminen

Vaihda TimeLight ainoastaan kokonaisena osana. TimeLight-moduuli on kiinnitetty sokkelilevyn taakse.

Vaatimus:

Kone on erotettu teholähteestä. Kone on erotettu vedenjakelusta. Alapaneeli on poistettu. → 314 Sokkelilevy on poistettu ja käännetty. 315

4.22.1 TimeLight-moduulin poistaminen

1. Taivuta lukitusosia (1) hieman ulospäin.

1. Vedä TimeLight-moduuli ylöspäin ulos ohjaimesta (2).

4.22.2 TimeLight-moduulin asennus

1. Taivuta lukitusosat (1) takaisin.

1. Työnnä TimeLight-moduuli ohjaimeen (2).
2. Tee sähköliitäntä

Korjaus

4.23 Gap Illumination -moduulin vaihtaminen

Vaatimus:

Kone on erotettu teholähteestä. Kone on erotettu vedenjakelusta. Ulkoluukku on purettu. Ohjauspaneeli on poistettu.

4.23.1 Gap Illumination -moduulin poistaminen

1. Irrota kiinnitys (1).
2. Poista sähköliitäntä ohjausmoduulista (2).

2.1. Irrota kiinnitin takaa (1).

1. Poista valokuitu (2).

Korjaus

3.1. Irrota kiinnitin (1).

1. Nosta PCB ylös pidikkeen kanssa ja poista se ohjausmoduulin rungosta (2).

4.2.3.2 Gap Illumination -moduulin asennus

1. Aseta PCB-pidike ohjausmoduulin runkoon.

1. Kiristä sitä, kunnes kuuluu "klik".

1. Asenna valokuitu ja kiristä sitä, kunnes kuuluu "klik".

1. Liitä johdin ohjausmoduuliin

4.5 Avikataaotaan pihpov 425

4.5.1 Avikataaon pItpou 425 4.5.2 TomoEtnon pIATpov 425

4.6 ToTOnTeMnKepaHnspeKaapouAqpiaVasipoiatos 426

4.7 Avikataaataa Kaawoiou pUparoc 427

4.7.1 Anouovean kaawoiou puaotoc 427 4.7.2 SuV6eon kawoiou peuatoos 427

4.8 Avikataoan kaumatoaoppavtkou 428

4.8.1 Aqaipeo n kalumuatc atoppuvavtkou 428 4.8.2 Eoiaywyj 428 4.8.3 ToTbeTnKaalmuatoc aToppuavTKou 428

4.9 Avikataaon kaUmuatoc avlaiaac anovpov 429

4.9.1 AqaipeoK kaluupatoc avTlac aTovepw 429 4.9.2 ToToBEmn KaUmuToC avTlaC aTovepwV 429

4.10 Avikataoan Taeupkoivave 430

4.10.1 AqaiepoTn TAEupikoU TaveA 430 4.10.2 ToToBETnO n PEAupikou naveA 431

4.11 Avikataoan Ewepikns Iopas 432

4.11.1 Aqaipeoen eWtepiknc T6ptac 432 4.11.2 ToTbeTnog EeWtePikns TOpas 433

4.12 Avikardotaon Xepiotnpiou 435

4.12.1 Aqaipeon xepiopniou 435 4.12.2 TomoTeiOn xepiaTnpiou 435

4.13 Tepewan Ealntpiw npotac 436

4.14 AvtikataoTaon Tioiaic 438

4.14.1 AqaiepoTioiAs 438 4.14.2 ToTtBETnAn TnDiac 438

4.15 Avntakataaon Tlakac utdooxns faon 439

4.15.1 Aqalpeon nakac utdoxns daons 439 4.15.2 ToTOnTeTnO nAakac UToDoxNc Baoans 439

4.16 Avikataaon aywyou utepxieianis 440

4.16.1 Aqalpeon kavaiou uepxieianis 440 4.16.2 ToTaeTnAn aywou uTepxelians 44

4.17 Avikataoan eowepikns npia 443

4.17.1 AqaipeoEoswTeipkiTTOpta 443 4.17.2 ToTOnBETnon EowTePiknC TOpTaC 443

4.18 Avikataoan evtote npotac 444

4.18.1 Aqaiepon evtroe troptac 444 4.18.2 TOnoTeTnAn nEviTe nOptac 444

4.19 Avikataaon (kaw) oEvavotoinkoTIOPTa 446

4.19.1 Aqpalpən steyavotoinikou T6ptac 446 4.19.2 ToTOnTeTnAn OTeYavToTInTkoU TOpTaC 447

4.20 Avikataaon (EraVw) OteyavotoinikoTIOPTAC 448

4.20.1 Aqalpeo an oeyavotoinikou T6ptac 448 4.20.2 TOno8Etnon steyavonntikou npotac 448

YTROEiEIGIc ETIOKeUng - Iauvtnpio Tiatowv

4.21 Avikataaon EmotionLight 449

4.21.1 ApaipEon EmotionLight 449 4.21.2 TomoEtnEmotionLight 449

4.22 AvtikataaTn TimeLight 452

4.22.1 Aqapipεση TimeLight 452 4.22.2 TomoEtnan TimeLight 452

4.23 Valaistuksen kytkentä 453

4.23.1 Valaistuksen kytkentä 453 4.23.2 Valaistuksen kytkentä 454

4.4.1 Suuttimen irrotus

1. Irrota yläsuutin kiertämällä (1) ja vetämällä se alas (2).

1. Irrota alasuutin vetämällä se alas.

4.4.2 Suuttimen asennus

1. Aseta alasuutin paikalleen. Suutin lukittuu paikalleen kuuluvalla napsahduksella.
2. Aseta yläsuutin paikalleen ja kierrä se tiukasti kiinni.

Huolto

4.5 Suodattimen vaihto

4.5.1 Suodattimen irrotus

1. Kierrä karkeaa suodatinta vastapäivään (1) ja irrota suodatinjärjestelmä (2).

Säiliöön ei saa joutua vieraita esineitä.

1. Irrota hienosuodatin vetämällä se irti.

4.5.2 Suodattimen asennus

1. Aseta suodatinjärjestelmä paikalleen. Karkean suodattimen pidikkeet on kiinnitettävä paikalleen niin, että kuuluu napsahdus.
2. Aseta suodatinjärjestelmä säiliöön ja kierrä karkeaa suodatinta myötäpäivään. Nuolimerkkien on oltava kohdakkain.

Korjaus

4.6 Yläsuihkuvarren puhdistaminen

1. Irrota yläkori.
2. Aseta yläsuihkuvarsi pidikkeeseen (1) ja kierrä oikealle (2).

Yläsuihkuvarsi kiinnittyy paikalleen niin, että kuuluu napsahdus.

Korjaus

4.7 Syöttöjohdon vaihtaminen

Varoitus:

Laite on irrotettava sähköverkosta. Laite on irrotettava vesijohdosta. Laitteeseen on päästävä käsiksi esteettä.

4.7.1 Syöttöjohdon pistokkeen irrottaminen

Liikuta syöttöjohdon pistoketta varovasti ylös ja alas ja vedä se irti pistorasiasta.

4.7.2 Syöttöjohdon pistokkeen asettaminen

HUOMIO!

Sähköpistorasian ylikuormitus!

Tulipalon vaara

Työnnä verkkopistoke tiukasti pistorasiaan niin, että kuuluu naksahdus.

Työnnä verkkopistoke sähköverkon pistorasiaan niin, että kuuluu naksahdus.

Korjaus

4.8 Pesuainelokeron kannen vaihto

Vipuna voidaan käyttää pientä ruuvimeisseliä.

Vaatimus:

Laite on irrotettava sähköverkosta. Laite on irrotettava vesiverkosta. Oven on oltava auki. Pesuainelokeron kannen on oltava auki.

4.8.1 Pesuainelokeron kannen irrotus

1. Työnnä pesuainelokeron kantta 5 mm.
2. Vivun periaatteen mukaisesti nosta pesuainelokeron kannen alaosa pois ohjauskiskoista, sitten irrota yläosa ohjauskiskoista.
3. Irrota jousi.

4.8.2 Jousen asettaminen

1. Aseta jousen pidempi pää annostelijan kiinnitysaukkoon (1).

1. Asperges Tsako galu ielieciet mazgāšanas līdzekļa tvertnes vāka stiprinājuma atverē (2).
2. Iespiediet vāku dozatorā (3).

Pārplūdes caurule ir ierīces priekšdaļas apakšā.

Prasība:

Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves. Mēbeles panelim ir jābūt noņemtam (papildaprīkojums). Durvju ārējai daļai ir jābūt noņemtai. Pamatnes panelim ir jābūt noņemtam (papildaprīkojums). →562 Pamatnes plāksnei ir jābūt noņemtai. 563

4.16.1 Pārplūdes caurules noņemšana

• Kad noņem iztukšošanas šļūteni, var izplūst sakrājies ūdens. Ļaujiet ūdenim iztecēt traukā vai iztukšojiet pamatnes tvertni un iztukšošanas sūkni.
• Atbrīvojiet aiztures mehānisma augšdaļu (1, 2).

1. Atbrīvojiet augšdaļas aiztures elementus.

3.1. Pabīdiet skrūvgriezi zem metāla aiztura (1).

1. Saudzīgi atbrīvojiet metāla skavu (2).

Remonts

1. Noņemiet pārplūdes cauruli.

4.16.2 Ylivuotoputken asennus

Väärin asennetun ylivuotoputken aiheuttama vesivahinkoriski!

Aseta ylivuotoputki oikein pohjalevyn syvennyksen ohjaimeen.

Kiinnitä ylivuotoputki yläosaan oikein, kunnes kuuluu napsahdus.

1. Aseta ylivuotoputki (1) paikalleen.
2. Työnnä ylivuotoputki tiivisteeseen (2).
3. Paina ylivuotoputki tiivisteen ohjaimeen (3).
4. Aseta ylivuotoputki varovasti paikalleen (4).
5. Kiinnitä ylivuotoputki puristimella (5).

Korjaus

1. Tarkista asennetun pesualtaan vasen ja oikea puoli. 3. Tarkista, että se on kiinnitetty tiukasti.

4.8.2 Spyruoklės įdėjimas

1. Ilgąjį spyruoklės galą įstatykite į dalytuvo (1) tvirtinimo skylę.
