S355HCX29E - Lavavajillas NEFF - Manual de uso y guía de instrucciones gratis

Tipo de producto	Lavavajillas empotrable
Marca	Neff
Modelo	S355HCX29E
Dimensiones (Al x An x Pr)	81.5 cm x 59.8 cm x 55.0 cm
Peso neto	Aproximadamente 40 kg
Alimentación eléctrica	220-240 V, 50 Hz, 10 A
Clase energética	E (antigua clase A+++)
Programas de lavado	Eco, Intensivo, Rápido 45°C, Automático, Delicado, Prelavado
Número de cubiertos	14 cubiertos
Nivel sonoro	44 dB(A)
Seguridad infantil	Sí, función de bloqueo
Sistema antifugas	Seguridad Aqua-Stop
Panel de control	Electrónico con pantalla LED
Iluminación interior	EmotionLight y TimeLight
Tipo de instalación	Integrable bajo encimera
Panel de fachada	Reemplazable (puerta de fachada)
Filtros	Filtro grueso y microfiltro extraíbles
Brazos aspersores	Superior e inferior, reemplazables
Depósito de sal	Sí, con tapa
Reparabilidad	Piezas de repuesto disponibles, manual de reparación incluido
Garantía	2 años (estándar)

Preguntas frecuentes - S355HCX29E NEFF

¿Cuál es la clase energética del lavavajillas Neff S355HCX29E?

El Neff S355HCX29E está clasificado en clase energética E (antigua clase A+++).

¿Cómo instalar el lavavajillas bajo una encimera?

El aparato está diseñado para una instalación empotrable. Debe retirar la encimera existente siguiendo los pasos del manual: desatornillar los tornillos traseros, presionar las palancas de bloqueo y luego deslizar la encimera hacia adelante.

¿Qué hacer si el lavavajillas no se enciende?

Primero verifique la alimentación eléctrica: asegúrese de que el enchufe esté conectado y que el disyuntor no se haya disparado. Si el problema persiste, desconecte el aparato durante 60 segundos y vuelva a conectarlo. Consulte el manual para las pruebas de seguridad.

¿Cómo limpiar los filtros del lavavajillas?

Gire el filtro grueso en sentido antihorario para retirarlo. Baje el microfiltro y limpie ambos bajo agua corriente. Vuelva a ensamblar alineando las flechas y girando el filtro grueso en sentido horario hasta que haga clic.

¿Cuáles son los programas disponibles en este modelo?

Los programas incluyen: Eco, Intensivo, Rápido 45°C, Automático, Delicado y Prelavado. Elija según el grado de suciedad y el tipo de vajilla.

¿Cómo reemplazar el brazo aspersor superior?

Desatornille el brazo aspersor superior y tire hacia abajo para retirarlo. Inserte el nuevo brazo y atornille firmemente. Para el brazo inferior, simplemente bájelo para desengancharlo y enganche el nuevo.

El indicador de sal se enciende, ¿qué hacer?

Abra el depósito de sal (ubicado debajo del cesto inferior) y agregue sal regeneradora. Cierre la tapa y realice un ciclo de enjuague. Si el indicador permanece encendido, verifique que el tapón esté bien cerrado.

¿Cómo cambiar la puerta de fachada?

Retire los tornillos de la puerta interior, luego desconecte los cables. Monte el nuevo panel alineando las bisagras y atornillando. Asegúrese de que los cables estén bien colocados para evitar daños.

¿Qué significa el código de error E15?

El código E15 indica una protección antifugas activada. Cierre la llave de paso del agua, desconecte el aparato y verifique que no haya fugas. Si el código persiste, contacte al servicio postventa.

¿Dónde encontrar las piezas de repuesto para este modelo?

Las piezas de repuesto originales Neff están disponibles a través del servicio postventa o en sitios especializados. Use el número de modelo S355HCX29E para identificar las referencias exactas.

MANUAL DE USUARIO S355HCX29E NEFF

2. Afloje los elementos de fijación y extraiga el otro.

Reparación

3.1. Coloque la tapa de metal sobre el soporte (1). 2. Retire con cuidado la tapa de metal (2).

1. Levante los tubos por encima del nivel.

4.16.2 Montaje de los tubos por encima del nivel

¡Peligro de daños por agua si el montaje de los tubos por encima del nivel es incorrecto!

Inserte el tubo correctamente por encima del nivel desde el fondo hacia arriba sobre la base.

1. Incline los elementos (1) ligeramente hacia afuera.

1. Tire del módulo de luz hacia arriba fuera del revestimiento (2).

Instale el cable en el lado inferior.

Reparación

Atención: cable plano 4. Compruebe el interruptor.

4.4.2 Desmontaje

4.2 Instalación del sistema de cesto. 709

4.2.1 Instalación de la rejilla para pastillas para el modelo de 86 cm .709 4.2.2 Instalar el clip de soporte de tazas 709 4.2.3 Instalar el inserto de vaporera 710

4.3 Sustituir el cajón vario 711

4.3.1 Retirar el cajón vario 711 4.3.2 Instalar el cajón vario 712

Asegúrelo sujetándolo por un lado.

Desmonte dos tornillos.

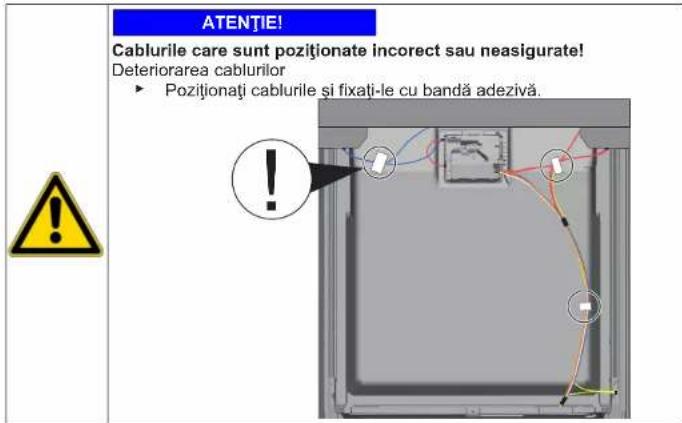

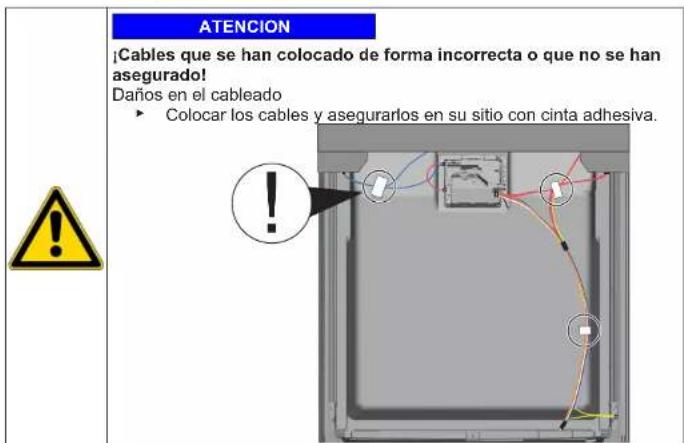

4.11.2 Montaje de la puerta exterior

Reparación

Requisito:

El aislamiento textil se ha colocado correctamente y se ha fijado en la cara interior de la puerta exterior. Las bisagras están introducidas en la puerta exterior. 1. Cierre la puerta interior sin empujarla hasta la posición de cierre completo. 2. Empuje la puerta exterior hacia arriba, debajo del panel de control (1).

1. Presione la puerta exterior contra la puerta interior y manténgala en esta posición (2).

4

Asegúrelo sujetándolo por un lado.

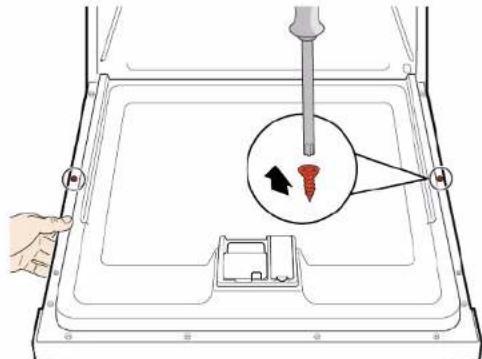

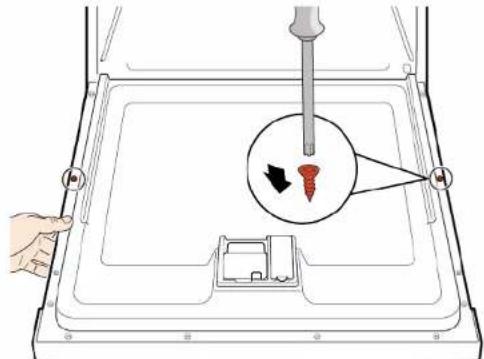

Abra la puerta y fíjela con dos tornillos (tornillos metálicos de 4 x 11 mm).

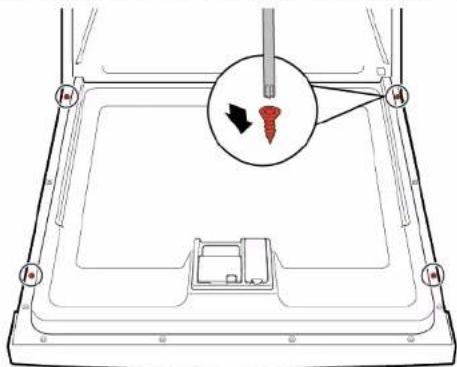

1. Fije la puerta exterior con cuatro tornillos (tornillos metálicos de 4 x 11 mm).

Reparación

Consejos de reparación - Lavavajillas

En relación con este documento 868

1.1 Información importante 868

1.1.1 Finalidad 868 1.2 Explicación de símbolos generales 868 1.2.1 Niveles de peligrosidad 868 1.2.2 Símbolos de peligro 868 1.2.3 Estructura de las advertencias 869 1.2.4 Símbolos generales 869

4 Seguridad 870

2.1 Instrucciones generales de seguridad 870

2.1.1 Todos los aparatos electrodomésticos 870

Herramientas y auxiliares. 871

Reparación 872

4.1 Sustituir la tapa superior 872

4.1.1 Desmontar la tapa superior 872 4.1.2 Montar la tapa superior 872

4.2 Montar el Sistema de cesta 873

4.2.1 Montar una rampa para pastillas para el Modelo de 86 cm 873 4.2.2 Montar el clip de soporte de vasos y tazas 873 4.2.3 Montar el inserto para utensilios de cocción al vapor.. 874

4.3 Sustituir el sistema varioDrawer 87

4.3.1 Extraer el sistema varioDrawer 875 4.3.2 Montar el sistema varioDrawer 876

4.4 Sustituir los brazos aspersores 877

4.4.1 Sostener el brazo aspersor 877 4.4.2 Montar el brazo aspersor 877

4.5 Sustituir los filtros 878

4.5.1 Retirar los filtros.. 878 4.5.2 Montar los filtros 878

4.6 Montar el cabezal aspersor para bandeja de horno 879

4.7 Sustituir el cable de alimentación 880

4.7.1 Desenchufar el cable de alimentación 880 4.7.2 Enchufar el cable de alimentación 880

4.8 Sustituir la tapa del detergente 881

4.8.1 Extraer la tapa del detergente 881 4.8.2 Insertar el muelle 881 4.8.3 Montar la tapa del detergente 881

4.9 Sustituir la tapa de la bomba de agua residual 882

4.9.1 Retirar la tapa de la bomba de agua residual 882 4.9.2 Montar la tapa de la bomba de agua residual 882

4.10 Sustituir el panel lateral 883

4.10.1 Extraer el panel lateral 883 4.10.2 Montar el panel lateral 884

4.11 Sustituir la puerta exterior 885

4.11.1 Extraer la puerta exterior 885 4.11.2 Montar la puerta exterior 886

4.12 Sustituir el cuadro de mandos 888

4.12.1 Extraer el cuadro de mandos 888 4.12.2 Montar el cuadro de mandos 888

4.13 Fijar los muelles de la puerta 889

4.16 Sustituir el conducto de desbordamiento 893

4.16.1 Extracción del canal de desagüe 893 4.16.2 Montar el conducto de desbordamiento 894

4.17 Sustituir la puerta interior 896

4.17.1 Desmontar la puerta interior 896 4.17.2 Montar la puerta interior 896

4.18 Sustituir la bisagra de la puerta 897

4.18.1 Desmontar la bisagra de la puerta 897 4.18.2 Montar la bisagra de la puerta 897

4.19 Sustituir la junta de la puerta (inferior) 899

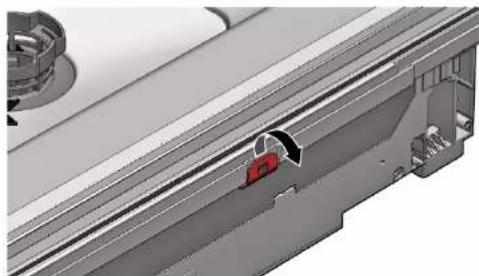

4.19.1 Retirar la junta de la puerta 899 4.19.2 Montar la junta de la puerta 900

4.20 Sustituir la junta de la puerta (superior) 901

4.20.1 Retirar la junta de la puerta 901 4.20.2 Montar la junta de la puerta 901

Consejos de reparación - Lavavajillas

4.21 Sustituir el sistema EmotionLight 902

4.21.1 Extraer el sistema EmotionLight 902 4.21.2 Montar el sistema EmotionLight 902

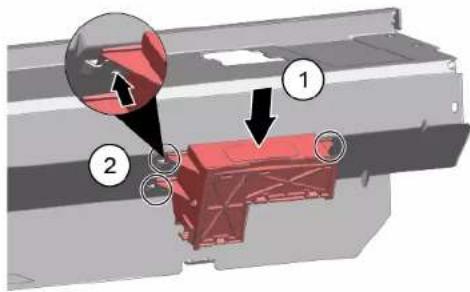

4.22 Sustituir el sistema TimeLight 905

4.22.1 Extraer el sistema TimeLight 905 4.22.2 Montar el sistema TimeLight 905

4.23 Sustituir la iluminación lateral 906

4.23.1 Retirar la iluminación lateral 906 4.23.2 Montar la iluminación lateral 907

En relación con este documento

1.1 Información importante

1.1.1 Finalidad

Estas indicaciones de reparación sirven como ayuda al consumidor para reparar aparatos por su cuenta conforme al reglamento aplicable sobre diseño ecológico (a partir de 03/2021).

Contienen información sobre cómo sustituir repuestos determinados e incluye las advertencias y los riesgos.

En caso de dudas, póngase en contacto con nuestro departamento de atención al cliente. Solo asumiremos la responsabilidad por daños si las indicaciones de reparación se han seguido correctamente.

1.2 Explicación de símbolos generales

1.2.1 Niveles de peligrosidad

Los niveles de peligro consisten en un símbolo y una palabra de advertencia. La palabra de advertencia identifica la gravedad del peligro.

Tabla 1: Niveles de peligrosidad

Nivel de peligro Significado
PELIGRO	Si no seiene en cuenta la advertencia, occasionará la muerte o lesiones graves.
ADVERTENCIA	Si no seiene en cuenta la advertencia, pueda occasionar la muerte o lesiones graves.
PRECAUCION	Si no seiene en conta la advertencia, pueda occasionar lesiones dearme-ve.
ATENCION	Si no seiene en conta la advertencia, pueda occasionar daños materiales.

1.2.2 Símbolos de peligro

Los símbolos de peligro son una representación simbólica que indica el tipo de peligrosidad.

En este documento se utilizan los siguientes símbolos de peligro:

Simbolo depeligroSignificado
!	Advertencia general
	Peligro dellesiones por corriente electrica
	Riesgo de explosiún
	Peligro dellesiones a causa de cortes

En relación con este documento

Simbolo de peligro Significado
	Peligro de lesiones por aplastamente
	Peligro de lesiones por superficies calien-tes
	Peligro a causa de Campos magnéticos de gran potencia
	Peligro derivado de radiación no ionizante

Tabla 2: Símbolos de peligro

1.2.3 Estructura de las advertencias

Las advertencias de este documento tienen una apariencia y una estructura uniformes.

Posibles consecuencias de ignorar el peligro / la advertencia. Medidas y prohibiciones para prevenir el peligro.

El ejemplo siguiente muestra una advertencia de descarga eléctrica a causa de piezas o partes cargadas con tensión. Se menciona la medida para atajar el peligro.

¡Riesgo de descarga eléctrica debido a partes con tensión! Muerte por electrocución

• Desconectar el aparato de la red al menos 60 segundos antes de comenzar con la reparación.

1.2.4 Símbolos generales

En este documento se utilizan los siguientes símbolos generales:

Simbolo general Significado
i	Identificacion de una indicacion especial (texto y/o grafico)

Simbolo general Significado
I	Identificacion de un consejo simple (solo texto)
	Identificacion de un enlace a un video tu- torial
	Identificacion de una herramienta requeri- da
	Identificacion de una condicion previa (prrequeiso)
If	Identificacion de una condicion (si ..., en- tonces...)
	Identificacion de un resultado
[Iniciar] Identficacion de una tecla o botón
[00123456] Identficacion de un numero de	material
Estado Identficacion del texto / vegetana mostra- do (en el display del aparato)

Tabla 3: Símbolos generales

Seguridad

2.1 Instrucciones generales de seguridad

2.1.1 Todos los aparatos electrodomésticos

¡Riesgo de descarga eléctrica debido a piezas con tensión!

• Los errores en las reparaciones que incluyen componentes eléctricos pueden provocar una descarga eléctrica.
• Desconectar el aparato de la red durante al menos 60 segundos antes de comenzar con el trabajo.
• Después de la reparación, encargar una prueba de seguridad conforme a VDE 0701 o las disposiciones legales del país.

¡Riesgo de lesiones debido a bordes afilados! - Usar guantes de protección.

Riesgo de aplastamiento durante la reparación, mantenimiento, resolución de problemas y servicios debido a componentes pesados y móviles.

• Usar calzado de seguridad. Asegure los componentes pesados para que no se caigan. No pegue partes del cuerpo en componentes móviles.

¡Riesgo para la seguridad/el funcionamiento del aparato! - Utilizar únicamente los repuestos originales. Riesgo de daños de los componentes sensibles a cargas electrostáticas (ESD). No tocar los módulos, incluidas las conexiones y las pistas conductoras.

Herramientas y auxiliares

Designacion Detalles Imagenes
Destomillador Torx T20 con orificio de centrado [00340764]	100 mm, para tornillos de segu-ridad
Destomillador aisla-do Torx T15 con orificio de centrado [15000626]	Longitud 125 mm, para tornillos con pin de seguidad
Destomillador plano	Punta 10 mm x 1,6 mm x 200 mm
Alicates de punta redonda [00340871]	Longitud: 200 mm

El aparato está desconectado de la red eléctrica. Se puede acceder libremente al aparato.

4.1.1 Desmontar la tapa superior

1. Extraer los dos tornillos de la parte trasera (1) (opcional).
2. Presionar las dos palancas de sujeción bajo la tapa superior hacia arriba (2).

1. Levantar la tapa superior un poco en el frontal (3).
2. Empujar la tapa superior hacia la parte trasera (4).
3. Quitar la tapa superior.

4.1.2 Montar la tapa superior

1. Fijar la parte trasera de la tapa superior en las guías con los aros de retención (1).

1. Presionar la tapa superior hacia delante (2).
2. Presionar el frontal de la tapa superior hacia abajo hasta que las dos palancas de sujeción hagan un clic de forma audible al encajar en su sitio (3).
3. Volver a atornillar los dos tornillos (4) (opcional).

Reparación

4.2 Montar el sistema de cesta

Requisito:

La cesta correspondiente se ha extraído del aparato.

4.2.1 Montar una rampa para pastillas para el Modelo de 86 cm

Herramientas necesarias:

Guía [00614935] Clip de soporte de copas [00618565] 1. Insertar la rampa para pastillas de forma diagonal en el frontal de la cesta. 2. Centrar la rampa para pastillas hasta que haga clic en su sitio.

4.2.2 Montar el clip de soporte de vasos y tazas

Herramientas necesarias:

Guía [00614935] Clip de soporte de copas [00618565]

Al lavar copas, el clip de soporte de copas se puede desplegar. El ángulo adicional reduce la recogida de agua en la parte inferior de las copas. En el caso de los vasos altos, se recomienda dejar el clip de soporte de copas tumbado. Si las cestas superiores tienen un inserto de plástico opcional, debe extraerse primero.

1. Extraer el inserto de plástico.

1. Encajar el clip de soporte de copas hasta que haga clic en su sitio.

1. Enganchar el clip.

Reparación

1. Colocar los elementos que se van a lavar.

4.2.3 Montar el inserto para utensilios de cocción al vapor Herramientas necesarias:

Guía [00614935] Clip de soporte de copas [00618565]

• Encajar el inserto para utensilios de cocción al vapor con las piezas del final bajo el Sistema de cesta.

Reparación

4.3 Sustituir el sistema varioDrawer

1. Doblar las solapas del asa hacia abajo.

4.3.1 Extraer el sistema varioDrawer

1. Retirar el asa hacia arriba.
2. Presionar los insertos de plástico laterales hacia afuera y empujarlos hacia arriba para sacarlos del bastidor.

Reparación

1. Doblar ligeramente las lengüetas de guía.

1. Extraer las varillas plegables de las lengüetas.
2. Presionar el bastidor de metal en la parte frontal para extraerlo de sus soportes.

1. Empujar el bastidor de metal hacia atrás para sacarlo de las guías.

4.3.2 Montar el sistema varioDrawer

Montar en orden inverso.

Reparación

4.4 Sustituir los brazos aspersores

4.4.1 Sustituir el brazo aspersor

1. Destornillar el brazo aspersor superior (1) y tirar para retirarlo (2).

1. Tirar del brazo aspersor inferior para retirarlo.

4.4.2 Montar el brazo aspersor

1. Insertar el brazo aspersor inferior. El brazo aspersor encaja en su posición.
2. Insertar el brazo aspersor superior y atornillarlo firmemente en su lugar.

Reparación

4.5 Sustituir los filtros

4.5.1 Retirar los filtros

1. Girar el filtro grueso en sentido antihorario (1) y retirar el sistema del filtro (2).

Comprobar que no caigan objetos extraños en el desagüe.

1. Tirar del microfiltro para quitarlo.

4.5.2 Montar los filtros

1. Volver a montar el sistema del filtro.

Debe asegurarse de que las pestañas de bloqueo del filtro grueso encajen en su posición.

1. Insertar el sistema del filtro en el aparato y girar el filtro grueso en sentido horario.

Debe asegurarse de que las flechas coincidan.

Reparación

4.6 Montar el cabezal aspersor para bandeja de horno

1. Retirar la cesta superior.
2. Insertar el cabezal aspersor para bandeja de horno en el soporte (1) y girarlo a la derecha (2).

El cabezal aspersor para bandeja de horno encaja en su posición.

Reparación

4.7 Sustituir el cable de alimentación

Requisito:

El aparato está desconectado del suministro eléctrico. El aparato está desconectado del suministro de agua. Puede accederse libremente al aparato.

4.7.1 Desenchufar el cable de alimentación

Mover el enchufe del cable de potencia hacia arriba y abajo con cuidado y sacarlo de la toma de corriente.

4.7.2 Enchufar el cable de alimentación

ATENCIÓN

¡Sobrecalentamiento de la conexión principal!

Riesgo de incendio

• Insertar con firmeza el cable de alimentación hasta que haga clic.
• Insertar el enchufe del cable de potencia en la toma de corriente hasta que el enchufe haga clic y se coloque en su sitio.

Reparación

4.8 Sustituir la tapa del detergente

Se puede utilizar un pequeño destornillador como palanca.

Requisito:

El aparato está desconectado del suministro eléctrico. El aparato está desconectado del suministro de agua. La puerta se ha abierto. Se ha abierto la tapa del detergente.

4.8.1 Extraer la tapa del detergente

1. Deslizar la tapa del detergente 5 mm.
2. Hacer palanca en la parte inferior de la tapa del detergente para sacarla de los rieles guía y quitar la parte superior de la tapa del detergente de los rieles guía.
3. Extraer el muelle.

4.8.2 Insertar el muelle

1. Insertar el borde largo del muelle en el orificio de montaje de la cubeta de detergente (1).

1. Insertar el borde corto del muelle en el orificio de montaje de la tapa del detergente (2).
2. Presionar la tapa contra la cubeta de detergente (3).

4.8.3 Montar la tapa del detergente

1. Insertar la tapa del detergente 5 mm antes de la posición completamente abierta en uno de los laterales de los rieles guía. Hacer un poco de fuerza y presionar el lateral opuesto en los rieles guía.
2. Comprobar el funcionamiento de la tapa del detergente.

Reparación

4.9 Sustituir la tapa de la bomba de agua residual

Requisito:

Se ha extraído la cesta. Se han extraído los filtros. → 878

4.9.1 Retirar la tapa de la bomba de agua residual

1. Secar todo el agua.

Utilizar una esponja si es necesario.

1. Sacar la tapa de la bomba utilizando una cuchara y sujetarla por el travesaño.

1. Levantar la tapa de la bomba inclinada hacia dentro y retirarla.

4.9.2 Montar la tapa de la bomba de agua residual

Insertar la tapa de la bomba (1) y presionar hacia abajo (2).

La tapa de la bomba encaja en su posición.

Reparación

4.10 Sustituir el panel lateral

Requisito:

El aparato está desconectado del suministro eléctrico. El aparato está desconectado del suministro de agua. Puede accederse libremente al aparato. Aparatos de libre instalación: se ha quitado la tapa superior.→872

4.10.1 Extraer el panel lateral

1. Extraer los tornillos del panel lateral (1).

1. Inclinar el panel lateral algo hacia fuera en la parte superior (2).
2. Bajar el panel lateral y retirarlo del canal de la base (3).

Reparación

4.10.2 Montar el panel lateral

1. Insertar el panel lateral en el canal de la base (1).

Fig. 2: Totalmente integrado

1. Presionar el panel lateral para que encaje en el aparato (2).
2. Asegurar el panel lateral con los tornillos (3).

Reparación

4.11 Sustituir la puerta exterior

Requisito:

El aparato está desconectado del suministro eléctrico. El aparato está desconectado del suministro de agua.

4.11.1 Extraer la puerta exterior

Retirar los tornillos que se describen a continuación.

1. Abrir la puerta.
2. Retirar los tornillos.

3.

Asegurar la puerta sujetándola por un lateral.

Retirar los dos tornillos.

Reparación

4.11.2 Montar la puerta exterior

Requisito:

La manta aislante se ha colocado y fijado correctamente en el interior de la puerta exterior. Las bisagras STL se han insertado en la puerta exterior. 1. Cerrar la puerta interior sin hacerlo bruscamente.

1. Empujar la puerta exterior hacia arriba por debajo del cuadro de mandos (1).

1. Presionar la puerta exterior hacia la puerta interior y mantenerla firme (2).

4.

Asegurar la puerta sujetándola por un lateral.

Reparación

Abrir la puerta y fijarla con dos tornillos (tornillos metálicos 4 x 11 mm).

1. Fijar la puerta exterior con cuatro tornillos (tornillos metálicos 4 x 11 mm).

4.12 Sustituir el cuadro de mandos

Si un módulo de mandos está defectuoso, debe sustituirse todo el cuadro de mandos.

Requisito:

El aparato está desconectado del suministro eléctrico. El aparato está desconectado del suministro de agua. Se ha retirado la puerta exterior. Se ha retirado la puerta exterior (totalmente integrado/integrado).

4.12.1 Extraer el cuadro de mandos

1. Desconectar las conexiones eléctricas del cuadro de mandos y el sensor de nivel bajo de abrillantador (1, 2).

1. Desconectar el cable a tierra (3) (opcional).
2. Abrir la puerta del aparato.
3. Asegurar el cuadro de mandos para evitar que caiga (agarrarlo).
4. Retirar seis tornillos.

1. Extraer el cuadro de mandos.

4.12.2 Montar el cuadro de mandos

Utilizar tornillos de 4 x 16 mm.

Montar en orden inverso.

Reparación

4.13 Fijar los muelles de la puerta

1. Retirar la cubierta de guía de cables hacia fuera.

2.1. Abrir la puerta ligeramente (1).

1. Fijar en la ranura del canal de la base (2).
2. Cerrar lentamente la puerta (3).

El sistema de cables se fija de forma automática a la bisagra de la puerta.

Reparación

3.1. Cerrar la puerta ligeramente (4).

1. Mover la ranura hacia la parte posterior y liberar la bisagra de la puerta (5).
2. Abrir la puerta (6).

1. Repetir el proceso en el otro aparato.

Las patas son idénticas y se pueden intercambiar.

Requisito:

El aparato está desconectado del suministro eléctrico. El aparato está desconectado del suministro de agua. Se ha retirado la puerta exterior. Se ha retirado la puerta exterior (totalmente integrado/integrado).

4.14.1 Extraer el zócalo

1.

Extracción incorrecta. Si el panel inferior se afloja en el lateral y se extrae, se pueden romper las dos placas de fijación. Si solo se daña una placa de fijación, el lateral se puede cambiar, ya que las placas de fijación son idénticas. Se recomienda colocar algo bajo del aparato en la parte frontal y lateral para aliviar la carga en el panel inferior con las patas.

1. Acceder a las guías (1) con un destornillador y presionar la sujeción hacia abajo para soltarla.

1. Retirar el panel.
2. Extraer las patas hacia delante (1).

4.14.2 Montar el zócalo

1. Insertar las patas.
2. Fijar el panel inferior en la parte superior (1) y presionarlo hasta que se coloque en su sitio y se escuche un clic (2).

Reparación

4.15 Sustituir la placa de enchufes de la base

El zócalo de la base está colocado en el área inferior en el frontal.

Requisito:

El aparato está desconectado del suministro eléctrico. El aparato está desconectado del suministro de agua. Se ha quitado el frontal del mueble (opcional). Se ha retirado la puerta exterior. Se ha retirado la puerta exterior (totalmente integrado/integrado). Se ha quitado el panel inferior (opcional). → 891

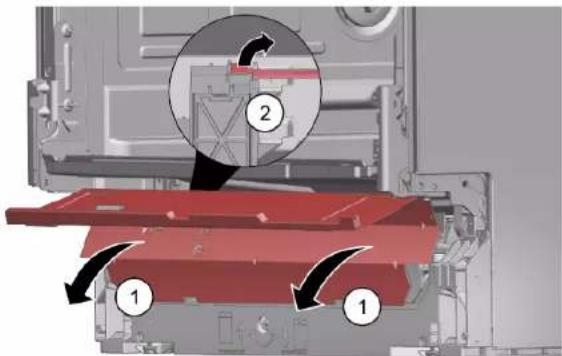

4.15.1 Extraer la placa de enchufes de la base

1. Extraer los dos tornillos (1).

1. Desenganchar los elementos de sujeción (2).
2. Inclinar la placa de enchufes de la base con cuidado hacia delante (1).

Según la serie del modelo, el cable de alimentación de la luz EmotionLight puede estar asegurado a la base.

Desbloquear el cable de alimentación en la lengüeta de retención y tirar de la parte trasera (opcional) (2).

4.15.2 Montar la placa de enchufes de la base

Montar la placa de enchufes de la base en orden inverso.

Reparación

4.16 Sustituir el conducto de desbordamiento

El conducto de desbordamiento se encuentra en el área inferior frontal del aparato.

Requisito:

El aparato está desconectado del suministro eléctrico. El aparato está desconectado del suministro de agua. Se ha quitado el frontal del mueble (opcional). Se ha retirado la puerta exterior. Se ha quitado el panel inferior (opcional). → 891 Se ha quitado la placa de enchufes de la base. → 892

4.16.1 Extracción del canal de desagüe

Restos de agua

• Cuando se retira el tubo de desagüe, podrían salir restos de agua.
• Recoger el agua o, mediante la jeringa de succión, retirarla de la cubeta de lavado.
• Hacer palanca para sacar del mecanismo de sujeción por la parte superior (1, 2).

1. Soltar el elemento de sujeción por la parte superior.

3.1. Insertar el destornillador por debajo del cierre metálico (1).

1. Liberar suavemente el cierre metálico (2).

Reparación

1. Sacar el conducto de desbordamiento levantándolo.

4.16.2 Montar el conducto de desbordamiento

¡Daños por agua debido al montaje incorrecto del conducto de desbordamiento! Insertar correctamente el conducto de desbordamiento en la parte inferior en la guía de la base. Encajar correctamente el conducto de desbordamiento en su posición por la parte superior.

1. Colocar el conducto de desbordamiento (1).
2. Deslizar el conducto de desbordamiento dentro de la junta (2).
3. Presionar el conducto de desbordamiento en la guía de la junta (3).
4. Insertar el conducto de desbordamiento cuidadosamente (4).
5. Encajar el conducto de desbordamiento (5).

Reparación

1. Comprobar el montaje en los lados izquierdo y derecho. 3. Comprobar que el asiento sea firme.

1. Encajar los enganches de metal en los lados izquierdo y derecho.

El aparato está desconectado del suministro eléctrico. El aparato está desconectado del suministro de agua.

4.17.1 Desmontar la puerta interior

1. Retirar los tornillos (1).
2. Extraer la puerta interior hacia arriba (2).

1. Fijar la bisagra de la puerta con tornillos.
2. Colocar la puerta interior en la bisagra de la puerta.
3. Fijar la puerta interior con tornillos.

4.17.2 Montar la puerta interior

1. Abatir la junta de la puerta hacia delante.
2. Desplazar la puerta interior detrás de la junta de la puerta.
3. Cerrar la puerta interior.
4. Abatir la junta de la puerta hacia arriba. Las partes laterales señaladas hacia arriba.
5. Desplazar la bisagra de la puerta hacia arriba.

Reparación

4.18 Sustituir la bisagra de la puerta

Requisito:

El aparato está desconectado del suministro eléctrico. El aparato está desconectado del suministro de agua. Puede accederse libremente al aparato. Se ha retirado el panel lateral. → 883 Se ha retirado la puerta exterior. Se ha retirado la puerta interior. Se ha retirado el cuadro de mandos. → 888 Se han fijado los muelles de la puerta. → 889 Se ha quitado el panel inferior, → 891 Se ha quitado la chapa metálica de detrás del zócalo, → 892 Se ha retirado el canal de desbordamiento. → 893

4.18.1 Desmontar la bisagra de la puerta

1. Abrir el enganche de sujeción con un destornillador (1).
2. Sacar la bisagra de la puerta tirando de ella hacia adelante (2).

1. Soltar la conexión a tierra de la bisagra de la puerta.

4.18.2 Montar la bisagra de la puerta

Reparación

1. Colocar la bisagra en el aparato (1).
2. Desplazar la bisagra hacia abajo (2) hasta que se enganche al aparato.

2.

Si falta la conexión a tierra, puede haber tensión de red en la puerta.

Establecer la conexión a tierra.

El aparato está desconectado del suministro eléctrico. El aparato está desconectado del suministro de agua. Se ha retirado la puerta exterior. Se ha quitado el zócalo de la base. →892 Se ha quitado el panel inferior (opcional). →891 Se han quitado los muelles de la puerta. Se ha retirado el cuadro de mandos. Se ha quitado el soporte del cableado en la parte inferior derecha.

4.19.1 Retirar la junta de la puerta

1. Retirar los dos clips de retención en la junta inferior de la puerta (1, 2).

1. Desprender el canal de desbordamiento.

1. Sacar el canal de desbordamiento levantándolo.

Reparación

1. Retirar de la puerta interior la junta inferior de la puerta.

4.19.2 Montar la junta de la puerta

1. Encajar las tapas de sellado en los lados izquierdo y derecho en el riel de sellado con la junta de la puerta.

1. Insertar la junta de la puerta con la parte plana de la junta en la puerta interior.
2. Asegurar la junta de la puerta con dos clips de retención.

Reparación

4.20 Sustituir la junta de la puerta (superior)

Requisito:

El aparato está desconectado del suministro eléctrico. El aparato está desconectado del suministro de agua.

4.20.1 Retirar la junta de la puerta

Retirar la junta de la puerta del marco interior.

4.20.2 Montar la junta de la puerta

La junta de la puerta debe estar cortada a la longitud correcta antes del montaje. Estas son de 1750 mm para aparatos de 81 cm de altura y de 1850 mm para aparatos de 86 cm de altura.

1. Preparar la junta adecuada de la puerta. 2. Asegurar la posición de montaje correcta del perfil de sellado.

1. El punto blanco debe quedar a la altura de la banda de sellado donde empieza el pie.

4.

La junta de la puerta no debe quedar ondulada o tirante en las esquinas. La junta está cortada en diagonal en los extremos y se va estrechando hacia la parte inferior del cajón en el frontal.

Colocar el extremo de la junta directamente en el frontal debajo de la puerta inferior. La junta debe situarse contra el lateral del cajón tanto como sea posible.

Junta de la puerta montada correctamente:

Reparación

4.21 Sustituir el sistema EmotionLight

La luz EmotionLight está colocada en el área exterior frontal superior de la cuba.

Requisito:

El aparato está desconectado del suministro eléctrico. El aparato está desconectado del suministro de agua. Puede accederse libremente al aparato. Se ha retirado la tapa superior (opcional). Se ha retirado el panel del lateral derecho (opcional).→883

4.21.1 Extraer el sistema EmotionLight

1. Desenganchar el gancho del mecanismo de sujeción por la parte trasera (1).

1. Extraer el soporte hacia arriba (2).
2. Sacar el enchufe del conector (parte inferior cercana al frontal del aparato).
3. Extraer la conexión eléctrica del módulo de potencia.

1. Extraer la luz EmotionLight del aparato.

4.21.2 Montar el Sistema EmotionLight

1. Insertar el soporte en el marco de la cuba de lavado (1).

Reparación

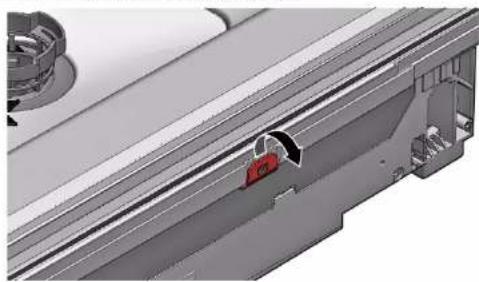

1. Accionar el gancho de sujeción (2).

3.

ATENCIÓN

Montaje incorrecto

años en el cable en el área de la bisagra de la puerta.

• Montar el cable en el área de la bisagra de la puerta (entre la bisagra de la placa y el depósito de aclarado), de modo que las piezas vivas no puedan dañarlo.

Montar el cable en la parte lateral inferior derecha.

Reparación

Fig. 3: Cable plano

1. Insertar el conector.

El sistema de luz TimeLight se debe sustituir únicamente como una pieza completa. El módulo de luz TimeLight se fija en la parte trasera de la placa de enchufes de la base.

Requisito:

El aparato está desconectado del suministro eléctrico. El aparato está desconectado del suministro de agua. Se ha quitado el panel inferior. → 891 Se ha extraído y girado la placa de enchufes de la base. → 892

4.22.1 Extraer el sistema TimeLight

1. Dóblar los elementos de sujeción (1) ligeramente hacia afuera.

1. Sacar el módulo de luz TimeLight de la guía (2), hacia arriba.

4.22.2 Montar el sistema TimeLight

1. Volver a doblar los elementos de sujeción (1).

1. Insertar el módulo de luz TimeLight en la guía (2).
2. Enchufar la conexión eléctrica.

Reparación

4.23 Sustituir la iluminación lateral

Requisito:

El aparato está desconectado del suministro eléctrico. El aparato está desconectado del suministro de agua. La puerta exterior está desmontada. Se ha extraído el panel de mandos.

4.23.1 Retirar la iluminación lateral

1. Soltar la sujeción (1).
2. Retirar la conexión eléctrica del módulo de mandos (2).

2.1. Soltar el enganche de sujeción por la parte trasera (1). 2. Retirar la fibra de luz (2).

Reparación

3.1. Soltar el enganche de sujeción (1).

1. Sacar la placa de circuito con el soporte y retirarla del marco del módulo de mandos (2).

4.23.2 Montar la iluminación lateral

1. Insertar el soporte de la placa electrónica en el marco del módulo de mandos.

1. Ajustarlo hasta que se escuche un «click».

1. Montar la fibra de luz y ajustarla hasta que se escuche un «click».

1. Conectar el cable en el módulo de mandos.

Seguridad. 912

2.1 Instrucciones generales de seguridad 912 2.1.1 Todos los electrodomésticos 912
