Produkta veids	Iebūvējamā trauku mazgājamā mašīna
Zīmols	Neff
Modelis	S355HCX29E
Izmēri (A x P x D)	81.5 cm x 59.8 cm x 55.0 cm
Neto svars	Apmēram 40 kg
Elektrobarošana	220-240 V, 50 Hz, 10 A
Enerģijas klase	E (iepriekšējā klase A+++)
Mazgāšanas programmas	Eko, Intensīva, Ātrā 45°C, Automātiskā, Delikātā, Priekšmazgāšana
Trauku komplektu skaits	14 komplekti
Trokšņa līmenis	44 dB(A)
Bērnu drošība	Jā, bloķēšanas funkcija
Pretnoplūdes sistēma	Aqua-Stop drošība
Vadības panelis	Elektronisks ar LED displeju
Iekšējais apgaismojums	EmotionLight un TimeLight
Uzstādīšanas veids	Iebūvējams zem darba virsmas
Fasādes panelis	Nomaināms (fasādes durvis)
Filtri	Rupjais filtrs un mikrofiltrs, noņemami
Izsmidzināšanas sviras	Augšējā un apakšējā, nomaināmas
Sāls tvertne	Jā, ar vāku
Remontējamība	Rezerves daļas pieejamas, remonta instrukcija nodrošināta
Garantija	2 gadi (standarta)

Bieži uzdotie jautājumi - S355HCX29E NEFF

Kāda ir Neff S355HCX29E trauku mazgājamās mašīnas energoefektivitātes klase?

Neff S355HCX29E ir klasificēts kā E energoefektivitātes klase (iepriekšējā klase A+++).

Kā uzstādīt trauku mazgājamo mašīnu zem darba virsmas?

Ierīce ir paredzēta iebūvēšanai. Jums ir jānoņem esošā darba virsma, sekojot instrukcijas soļiem: atskrūvējiet aizmugurējās skrūves, spiediet bloķēšanas sviras, tad bīdiet darba virsmu uz priekšu.

Ko darīt, ja trauku mazgājamā mašīna neieslēdzas?

Vispirms pārbaudiet elektrobarošanu: pārliecinieties, vai kontaktdakša ir iesprausta un vai automātiskais slēdzis nav izslēdzies. Ja problēma turpinās, atvienojiet ierīci uz 60 sekundēm, tad atkal pievienojiet. Pārbaudiet instrukcijā drošības testus.

Kā tīrīt trauku mazgājamās mašīnas filtrus?

Pagrieziet rupjo filtru pretēji pulksteņrādītāja virzienam, lai to noņemtu. Nolaidiet mikrofiltrs un iztīriet abus zem tekoša ūdens. Salieciet atpakaļ, saskaņojot bultiņas un pagriežot rupjo filtru pulksteņrādītāja virzienā līdz klikšķim.

Kādas programmas ir pieejamas šim modelim?

Programmas ietver: Eko, Intensīva, Ātrā 45°C, Automātiskā, Delikātā un Priekšmazgāšana. Izvēlieties atbilstoši netīrumu pakāpei un trauku veidam.

Kā nomainīt augšējo izsmidzināšanas sviru?

Atskrūvējiet augšējo izsmidzināšanas sviru un velciet to uz leju, lai noņemtu. Ievietojiet jauno sviru un cieši pieskrūvējiet. Apakšējai svirai vienkārši nolaidiet to, lai atvienotu, un ielieciet jauno.

Iedegas sāls indikators, ko darīt?

Atveriet sāls tvertni (atrodas zem apakšējā groza) un pievienojiet reģenerācijas sāli. Aizveriet vāku un veiciet skalošanas ciklu. Ja indikators paliek ieslēgts, pārbaudiet, vai vāks ir cieši aizvērts.

Kā nomainīt fasādes durvis?

Noņemiet iekšējo durvju skrūves, tad atvienojiet kabeļus. Uzstādiet jauno fasādi, saskaņojot eņģes un atkārtoti pieskrūvējot. Pārliecinieties, ka kabeļi ir pareizi novietoti, lai izvairītos no bojājumiem.

Ko nozīmē kļūdas kods E15?

Kods E15 norāda, ka ir aktivizēta pretnoplūdes aizsardzība. Aizveriet ūdens padevi, atvienojiet ierīci un pārbaudiet, vai nav noplūdes. Ja kods turpina parādīties, sazinieties ar klientu apkalpošanas dienestu.

Kur var atrast rezerves daļas šim modelim?

Neff oriģinālās rezerves daļas ir pieejamas klientu apkalpošanas dienestā vai specializētās vietnēs. Izmantojiet modeļa numuru S355HCX29E, lai noteiktu precīzas atsauces.

LIETOŠANAS INSTRUKCIJA S355HCX29E NEFF

1. Lietotā pistoli pistorasijā.

4.9 Notekūdeņu sūkņa vāka nomaiņa 554

4.9.1 Notekūdeņu sūkņa vāka noņemšana 554 4.9.2 Notekūdeņu sūkņa vāka uzstādīšana 554

4.10 Sānu paneļa nomaiņa 555

4.10.1 Sānu paneļa noņemšana 555 4.10.2 Sānu paneļa uzstādīšana 556

4.11 Durvju ārējās daļas nomaiņa 557

4.11.1 Durvju ārējās daļas noņemšana 557 4.11.2 Durvju ārējās daļas uzstādīšana 557

4.12 Vadības paneļa nomaiņa 559

4.12.1 Vadības paneļa noņemšana 559 4.12.2 Vadības paneļa uzstādīšana 559

4.13 Durvju atsperu fiksēšana 560

4.14 Pamatnes paneļa nomaiņa 562

4.14.1 Pamatnes paneļa noņemšana 562 4.14.2 Priekšējā paneļa uzstādīšana 562

4.15 Pamatnes plāksnes nomaiņa 563

4.15.1 Pamatnes plāksnes noņemšana 563 4.15.2 Pamatnes plāksnes uzstādīšana 563

4.16 Pārplūdes caurules nomaiņa 564

4.16.1 Pārplūdes caurules noņemšana 564 4.16.2 Pārplūdes caurules uzstādīšana 565

4.17 Durvju iekšējās daļas nomaiņa 567

4.17.1 Durvju iekšējās daļas noņemšana 567 4.17.2 Durvju iekšējās daļas uzstādīšana 567

4.18 Durvju viru nomaiņa 568

4.18.1 Durvju viru noņemšana 568 4.18.2 Durvju viru uzstādīšana 568

4.19 (Apakšējā) durvju blīvējuma nomaiņa 570

4.19.1 Durvju blīvējuma noņemšana 570 4.19.2 Durvju blīvējuma uzstādīšana 571

4.20 (Augšējā) durvju blīvējuma nomaiņa 572

4.20.1 Durvju blīvējuma noņemšana 572 4.20.2 Durvju blīvējuma uzstādīšana 572

Tajā ir sniegta informācija par to, kā nomainīt noteiktas rezerves daļas, kā arī brīdinājumi un riski.

Jautājumu gadījumā lūdzam sazināties ar mūsu klientu apkalpošanas dienestu. Mēs esam atbildīgi par zaudējumiem tikai tad, ja ir pienācīgi ievēroti šie labošanas ieteikumi.

1.2 Simbolu skaidrojums

1.2.1 Bīstamības līmeņi

Brīdinājuma līmeņus veido simbols un signālvārds. Signālvārds apzīmē bīstamības pakāpi.

Bridinajuma liimeni Nozime
BISTAMI	Bridinajuma pazinojuma neievērošanas rezultātā iestāsies nāve vai radīsies sma-gas traumas.
BRIDINAJUMS	Bridinajuma pazinojuma neievērošanas rezultātā var iestāties nāve vai rasties smagas traumas.
ESIET PIESARDZIGI	Bridinajuma pazinojuma neievērošanas rezultātā var rasties nelielas traumas.
UZMANIBUI!	Bridinajuma pazinojuma neievērošanas rezultātā var rasties kaitējums ipāsūmam.

Tabula 1: Bīstamības līmeņi

1.2.2 Bīstamības simboli

Bīstamības simboli ir simboliski apzīmējumi, kas sniedz norādes par bīstamības veidu. Šajā dokumentā ir izmantoti šādi bīstamības simboli:

Bistamibas symbols Nozime
!	Vispārējs brīdinājuma pazinojums
!	Elektriskā spieguma radīls ap-draudējums
	Sprādzensbistamibas risks
	Griezumu bistamiba
	Saspiešanas bistamiba

1 Par šo dokumentu

Bistamūbas SYMBOLS Nozime
	Karstu virsmu radītā bīstamūba
	Spēcīgu magnētisko lauku radīta bīstamūba
	Nejonizējoša starojuma radītā bīstamūba

2. tabula: Bīstamības simboli

1.2.3 Brīdinājumu struktūra

Šajā dokumentā sniegtajiem brīdinājumiem ir standartizēts noformējums un standartizēta struktūra.


BISTAMI BistAMILbas veids un avots! Iespējamās sekas, kas rodas, neievērojot bISTAMILbas pazinojumu / bridinājumu. - BISTAMILbas novērānas pasākūmi un aizliegumi.

Nākamajā piemērā ir parādīts brīdinājums, kas apzīmē elektrotrieciena risku, ko rada spriegumaktīvas detaļas. Ir norādīts bīstamības novēršanas pasākums.


BISTAMI Elektrotrecierna risks, ko rada spriegumaktīvas detajas! Navejošs elektrotreciens Avtienojiet ekartas no strāvas padeves vismaz 60 sekundes pirms labošanas sākšanas.

1.2.4 Vispārīgie simboli

Šajā dokumentā ir izmantoti šādi vispārīgie simboli:

Visp. symbols Nozime
i	Ipašu ieteikumu apzimējums (teksts un/ vai grafika)
i	Vienkāršu ieteikumu apzimējums (likai teksts)

Visp. SYMBOLS Nozime
[ ]	Video pamácíbas saites apzimējums
[ ]	Nepiecieśamo ríku apzimējums
[ ]	Nepiecieśamo priekšnosacijumu apzimējums
[ ]	Nosacijuma apzimējums (ja ..., tad ...)
[ ]	Rezultāta apzimējums
[Sákt]Taustiña vai pogas apzimējums
[00123456] Materiaíla numura apzimējums
Statusss Attēlotā teksta / loga apzimējums	(iekārías displejā)

3. tabula: Vispārīgie simboli

Drošība

2.1 Vispārējie drošības norādījumi

2.1.1 Visām mājsaimniecības ierīcēm

Elektrotrieciena risks spriegumaktīvu daļu dēļ

• Ja remonts, kas skar elektriskās daļas, ir veikts kļūdaini, pastāv elektrotrieciena risks! Ierīcei ir jābūt atvienotai no tīkla vismaz 60 sekundes, pirms sāk darbu.
• Pēc remonta ierīces drīkst izmantot tikai atbilstoši VDE 0701 noteikumiem un valsts noteikumiem.

Savainojumu risks asu malu dēļ!

Valkājiet aizsargcimdus.

Saspiešanas risks labošanas, uzturēšanas, traucējumu novēršanas un apkopes laikā, ko rada smagas un kustīgas detaļas.

Valkājiet aizsargapavus. Nostipriniet smagas detaļas, lai tās nenokristu. Neievietojiet ķermeņa daļas kustīgās detaļās.

Ierīces drošības / darbības traucējuma risks!

Pret elektrostatisko izlādi jutīgu daļu (ESDS) bojājuma risks!

• Izmantojiet tikai oriģinālās rezerves daļas. Neaiztieciet moduļus, ieskaitot savienojumus un vadojumu.

Piederumi un palīglīdzekļi

Apzimējums Sikāka informacija Attēli
Skrūvgriezis Torx T20 ar urbumu [00340764]	100 mm, skrūvēm ar drošības tapiṇu
Skrūvgriezis Torx T15	Garums: 80 mm
Plakanais skrūvgriezis	Izmērs: 10 mm x 1,6 mm x 200 mm
Asknaibles [00340871]	Garums: 200 mm, taisnas

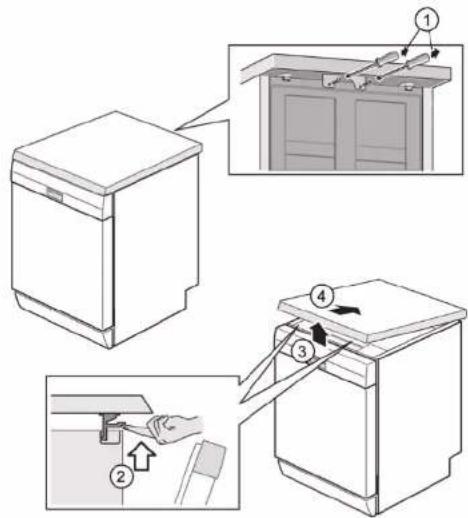

1. Izskrūvējiet abas skrūves aizmugurē (1) (papildaprīkojums).
2. Abus aizturus darbvirsmas apakšā uzspiediet uz augšu (2).

1. Mazliet paceliet darbvirsmas priekšdaļu (3).
2. Nobīdiet darbvirsmu uz aizmuguri (4).
3. Noņemiet darbvirsmu.

4.1.2 Darbvirsmas uzstādīšana

1. Ar aizturgredzeniem fiksējiet darbvirsmas aizmuguri vadotnē (1).

1. Spiediet darbvirsmu uz priekšu (2).
2. Spiediet darbvirsmas priekšdaļu uz leju, līdz abi aizturi nostiprinās vietā tā, ka atskan klikšķis (3).
3. Ieskrūvējiet abas skrūves (4) (papildaprīkojums).

Remonts

4.2 Grozu sistēmas uzstādīšana

Prasība:

Attiecīgais grozs ir izņemts no ierīces.

4.2.1 86 cm modeļa režģa teknes uzstādīšana

Speciālie rīki:

Režģa tekne [00614935] Fiksējamais krūžu balsts [00618565] 1. Diagonāli ielieciet režģa tekni groza priekšdaļā. 2. Centrēti uzspiediet režģa tekni vietā tā, ka atskan klikšķis.

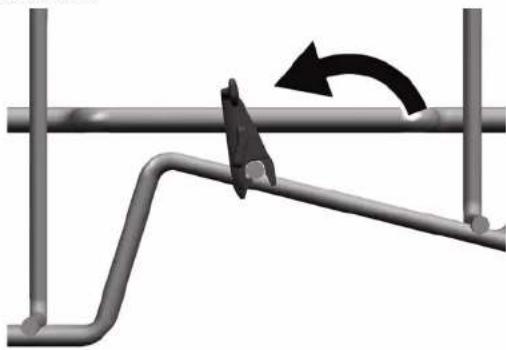

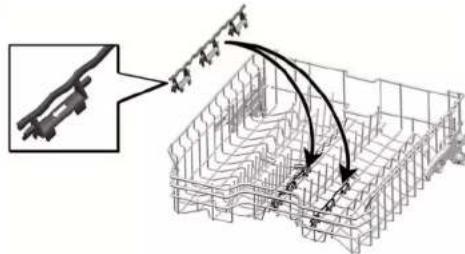

4.2.2 Fiksējamā krūžu balsta uzstādīšana

Speciālie rīki:

Režģa tekne [00614935] Fiksējamais krūžu balsts [00618565]

Lai mazgātu krūzes, var uzlocīt fiksējamo krūžu balstu. Papildu slīpuma dēļ ūdens mazāk krājas krūzēs. Lai mazgātu augstas glāzes, ir ieteicams fiksējamo krūžu balstu atstāt nolocītu. Ja augšējos grozos ir papildaprīkojuma plastmasas ieliktnis, tas ir iepriekš jāizņem.

1. Izemiet plastmasas ieliktni.

1. Nostipriniet fiksejamo kruzu balstu vieta, ka atskan klikskis.

1. Uzlokiet balstu.

Remonts

1. Salieciet mazgajamos traukus.

4.2.3 Tvaicetaja ieliktna uzstadiisana Speciali riki:

Režga tekne [00614935] Fiksejamais kruzu balsts [00618565]

leakjet tvaicetaja ieliktni zem grozu sistemas.

Remonts

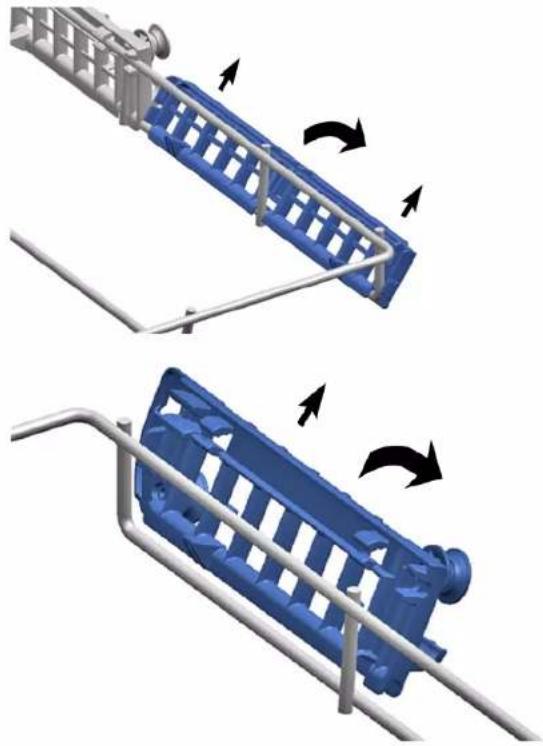

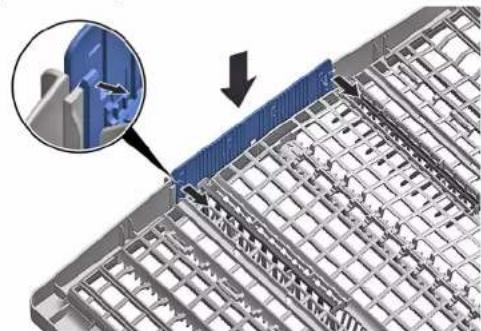

4.3 Atvilktnes varioDrawer nomaina

1. lespiediet roktura plaksnes.

4.3.1 Atviktnes varioDrawer nonem'sana

1. Iznemiet rokturi uz augsu.
2. Plastmasas sān u i jektnus izspiediet un uzspiediet uz augsu. lai nonemtu no ramja.

Remonts

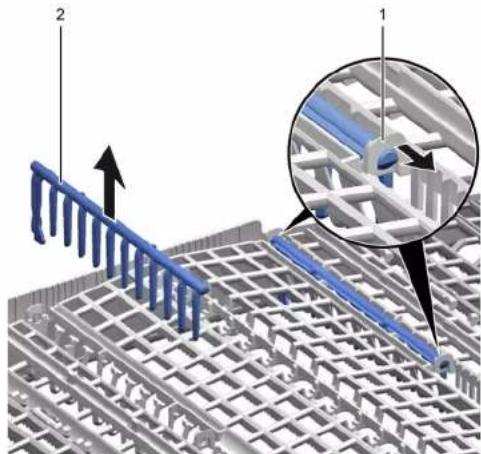

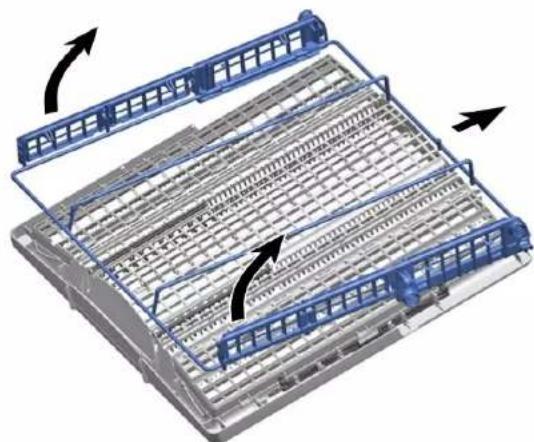

1. Piesardzīgi sagāziet režģa vadotnes uz āru.

1. Izvelciet lokanos zarus no režģa.
2. Izspiediet metāla rāmja priekšdaļu no turētājiem.

1. Izspiediet metāla rāmi no vadotnēm uz aizmuguri.

4.3.2 Atvilktnes varioDrawer uzstādīšana

Uzstādiet apgrieztā kārtībā.

Remonts

4.4 Izsmidzinātāja nomaiņa

4.8.3 Mazgāšanas līdzekļa tvertnes vāka uzstādīšana

1. Ielieciet mazgāšanas līdzekļa tvertnes vāka vienu pusi vadotnes rievās 5 mm dziļumā gandrīz pilnībā atvērtā stāvoklī. Viegli iespiediet otru pusi vadotnes rievās.
2. Pārbaudiet, ka mazgāšanas līdzekļa tvertnes vāks darbojas.

Remonts

4.9 Notekūdeņu sūkņa vāka nomaiņa

Prasība:

Grozam ir jābūt izņemtam. Filtriem ir jābūt izņemtiem. → 550

4.9.1 Notekūdeņu sūkņa vāka noņemšana

1. Izsmeliet akrājus ūdeni. Varat izmantot sūkli.
2. Sūkņa vāku noņemiet ar karoti un satveriet aiz šķērselementa.

1. Sūkņa vāku paceliet šķībi uz izeju un noņemiet.

4.9.2 Notekūdeņu sūkņa vāka uzstādīšana

Sūkņa vāku ielieciet (1) un iespiediet (2).

Sūkņa vāks nostiprinās vietā, ka atskan klikšķis.

Remonts

4.10 Sānu paneļa nomaiņa

Prasība:

Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves. Ierīcei var netraucēti piekļūt. Savrupā ierīce: darbvirsma ir jābūt noņemtai. 544

4.10.1 Sānu paneļa noņemšana

1. Izskrūvējiet sānu paneļa skrūves (1).

Att. 1: Pilnībā iebūvēta

1. Atgāziet sānu paneļa augšdaļu uz āru (2).
2. Sānu paneli nolaidiet un izvelciet no pamatnes iedobes (3).

Remonts

4.10.2 Sānu paneļa uzstādīšana

1. Ielieciet sānu paneli pamatnes iedobē (1).

Att. 2: Pilnībā iebūvēta

1. Uzspiediet sānu paneli uz ierīces (2).
2. Nostipriniet sānu paneli ar skrūvēm (3).

Izolācijas materiālam ir jābūt izvietotam pareizi un piestiprinātam pie durvju ārējās daļas iekšpuses. Durvju ārējās daļas virām ir jābūt uzliktām

1. Pieveriet durvju iekšējo daļu tā, ka tā nenostiprinās vietā.
2. Uzspiediet durvju ārējo daļu uz augšu zem vadības paneļa (1).

3. Durvju ārējo daļu piespiediet pretējo daļu un turiet (2).

4.

Pieturiet durvis aiz sāniem.

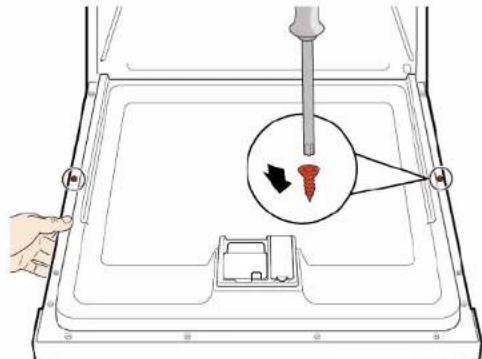

Durvis atveriet un nostipriniet ar divām skrūvēm (4 x 11 mm metāla skrūves).

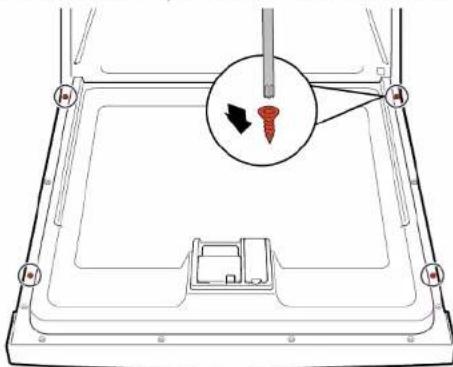

1. Nostipriniet durvju ārējo daļu ar četrām skrūvēm (4 x 11 mm metāla skrūves).

Remonts

4.12 Vadības paneļa nomaiņa

Ja darbības modulis ir bojāts, ir jānomaina viss vadības panelis.

Prasība:

Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves. Durvju ārējai daļai ir jābūt noņemtai. Durvju ārējai daļai ir jābūt noņemtai (pilnībā iebūvēta / iebūvēta).

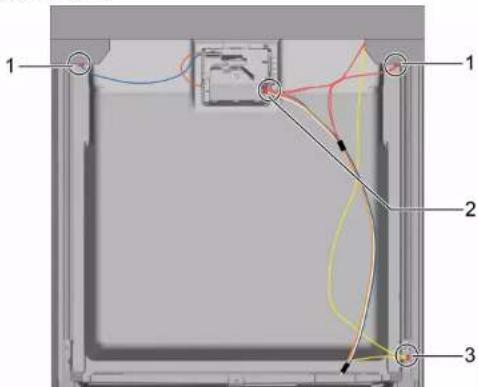

4.12.1 Vadības paneļa noņemšana

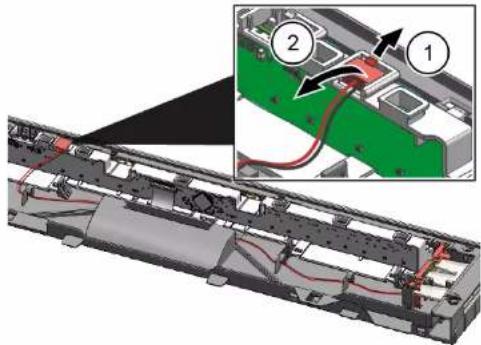

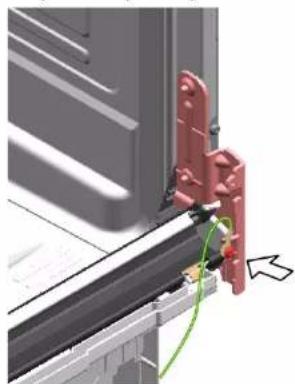

1. Atvienojiet vadības paneļa un skalošanas palīglīdzekļa zemā līmeņa sensora elektriskos savienojumus (1, 2).

1. Atvienojiet zemējuma kabeli (3) (papildaprīkojums).
2. Atveriet ierīces durvis.
3. Nepiejaujiet, ka vadības panelis nokrīt (pieturiet to).
4. Izskrūvējiet sešas skrūves.

1. Noņemiet vadības paneli.

4.12.2 Vadības paneļa uzstādīšana

Izmantojiet 4× 16 mm skrūves.

Uzstādiet apgrieztā kārtībā.

Remonts

Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves. Durvju ārējai daļai ir jābūt noņemtai. Durvju ārējai daļai ir jābūt noņemtai (pilinbā iebūvēta / iebūvēta).

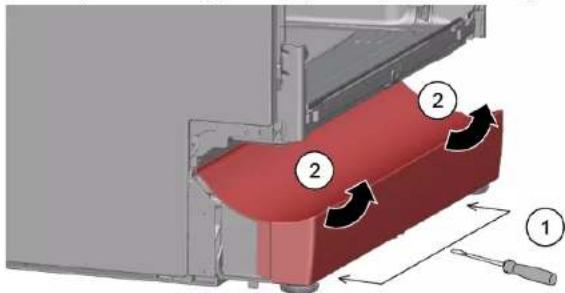

4.14.1 Pamatnes paneļa noņemšana

1.

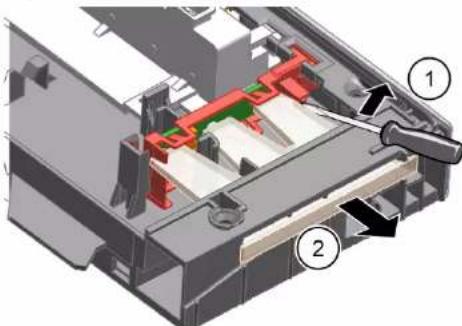

Nepareiza noņemšana

Ja pamatnes paneli atbrīvo sānos un noņem, abi balsteņi var nolūzt.

Ja ir bojāts tikai viens balstenis, to var nomainīt ar otru sānu balsteni.

jo abi ir vienādi.

Ieteicams palikt kaut ko zem ierīces priekšdaļas, lai mazinātu slodzi uz pamatnes paneļa kājām.

zinātu slodzi uz pamatnes paneļa kājām.

1. Ievirziet skrūvgriezi vadotnēs (1) un atbrīvojiet aizturi, nospiežot to uz leju.

1. Noņemiet paneli.
2. Noņemiet kājas uz priekšu (1).

4.14.2 Priekšējā paneļa uzstādīšana

1. Iestipriniet kājas.
2. Piestipriniet pamatnes paneļa augšdaļu (1) un spiediet paneli uz leju, līdz tas nostiprinās vietā, kā atskan klikšķis (2).

Remonts

4.15 Pamatnes plāksnes nomaiņa

Pamatnes plāksne ir priekšdaļas apakša.

Prasība:

Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves. Mēbeļu panelim (papildaprīkojums) ir jābūt noņemtam. Durvju ārējai daļai ir jābūt noņemtai. Durvju ārējai daļai ir jābūt noņemtai (pilnībā iebūvēta / iebūvēta). Pamatnes panelim ir jābūt noņemtam (papildaprīkojums).→562

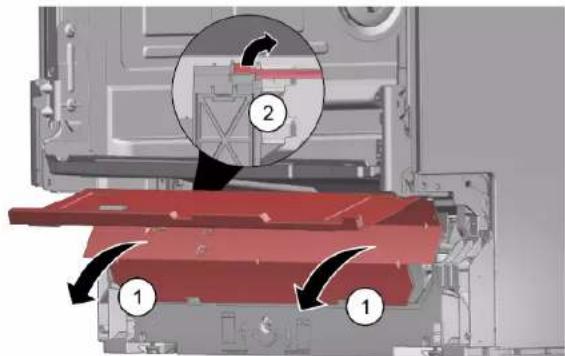

4.15.1 Pamatnes plāksnes noņemšana

1. Izskrūvējiet abas skrūves (1).

1. Atbrīvojiet aizturelementus (2).
2. Piesardzīgi pagāziet pamatnes plāksni uz priekšu (1).

Atbilstoši modeļa sērijai gaismekļa EmotionLight spraudnis joprojām ir piestiprināts pie pamatnes.

Spraudni noņemiet no izciļņa un atvelciet uz aizmuguri (papildaprīkojums) (2).

4.15.2 Pamatnes plāksnes uzstādīšana

Lai uzstādītu pamatnes plāksni, veiciet pretējās darbības apgrieztā secībā.

Remonts

4.16 Pārplūdes caurules nomaiņa

1. Uzlieciet metāla skavu kreisajā un labajā pusē.

4.17.2 Durvju iekšējās daļas uzstādīšana

1. Atvāziet durvju blīvējumu uz priekšu.
2. Aizlieciet durvju iekšējo daļu aiz durvju blīvējuma.
3. Aizveriet durvju iekšējo daļu.
4. Atvāziet durvju blīvējumu uz augšu. Sānu cilām ir jābūt vērstām uz augšu.
5. Pavirziet durvju viru uz augšu.

Remonts

4.18 Durvju viru nomaiņa

Prasības:

Ierīcei jābūt vienotai ar strāvas padevi. Ierīcei jābūt vienotai ar ūdens padevi. Ierīcei var netraucēti piekļūt. Sānu panelim ir jābūt noņemtam. → 555 Durvju ārējai daļai ir jābūt noņemtai. Durvju iekšējai daļai ir jābūt noņemtai. Vadības panelim ir jābūt noņemtam. → 559 Durvju atsperēm ir jābūt nostiprinātām. → 560 Pamatnes panelim ir jābūt noņemtam. → 562 Pamatnes plāksnei ir jābūt noņemtai. → 563 Pārplūdes caurulei ir jābūt noņemtai. → 564

4.18.1 Durvju viru noņemšana

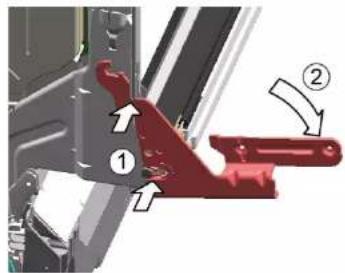

1. Ar skrūvgriezi atbrīvojiet aizturi (1).
2. Velciet durvju viru uz priekšu (2).

1. Atvienojiet durvju viru zemējuma savienojumu.

4.18.2 Durvju viru uzstādīšana

Remonts

1. Uzlieciet viru uz ierīces (1).
2. Virziet viru uz leju (2), līdz tā ir nostiprinājusies uz ierīces.

2.

Ja nav zemējuma savienojuma, durvīm var būt elektriskā lauka potenciāls.

Izveidojiet zemējuma savienojumu.

Remonts

4.19 (Apakšējā) durvju blīvējuma nomaiņa

Prasība:

Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves. Durvju ārējai daļai ir jābūt noņemtai. Pamatnes plāksnei ir jābūt noņemtai. → 563 Pamatnes panelim ir jābūt noņemtam (papildaprīkojums). → 562 Durvju atsperēm ir jābūt noņemtām. Vadības panelim ir jābūt noņemtam. Kabeļa kūļa turētājam apakšdaļas labajā pusē ir jābūt noņemtam.

4.19.1 Durvju blīvējuma noņemšana

1. Noņemiet apakšējā durvju blīvējuma abas turētājskavas (1,2).

1. Atvienojiet pārplūdes cauruli.

1. Noceliet pārplūdes reni.

Remonts

1. Noņemiet apakšējo durvju blīvējumu no durvju iekšējās daļas.

4.19.2 Durvju blīvējuma uzstādīšana

1. Durvju blīvējuma sliedes kreisajā un labajā pusē uzlieciet blīvēšanas aizbāzni.

1. Durvju blīvējumu kopā ar blīvēšanas aizbāzni ielieciet durvju iekšējā daļā.
2. Nostipriniet durvju blīvējumu ar divām turētājskavām.

Remonts

4.20 (Augšējā) durvju blīvējuma nomaiņa

Prasība:

Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves.

4.20.1 Durvju blīvējuma noņemšana

Noņemiet durvju blīvējumu no iekšējā rāmja.

4.20.2 Durvju blīvējuma uzstādīšana

Durvju blīvējums pirms uzstādīšanas ir jānogriež pareizā garumā. Proti, 1750 mm, ja ierīce ir 81 cm augsta, vai 1850 mm, ja ierīce ir 86 cm augsta.

1. Sagatavojiet piemērotu durvju blīvējumu.
2. Blīvējuma profils ir jāuzstāda pareizā stāvoklī.

1. Baltajam punktam un blīvējuma padziļinājuma joslai ir jābūt vienā līmenī.

4

Blīvējums nedrīkst būt sakrokots vai izstiepts stūros. Blīvējuma galiem ir jābūt nogrieztiem diagonāli un ir jāsašaurinās virzienā uz priekšējās daļas tvertnes dibenu.

Novietojiet blīvējuma galu taisni pret priekšējo durvju iekšējās daļas. Blīvējumam ir jāpieguļ iespējami dziļi pie tvertnes sāna.

Pareizi uzstādīts durvju blīvējums

Remonts

4.21 Gaismekļa EmotionLight nomaiņa

Gaismeklis EmotionLight ir ārpus skalošanas līdzekļa tvertnes priekšējās daļas augšpusē.

Prasība:

Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves. Ierīcei var netraucēti piekļūt. Darba virsmai ir jābūt noņemtai (papildaprīkojums). Labajam sānu panelim ir jābūt noņemtam (papildaprīkojums).

4.21.1 Gaismekļa EmotionLight noņemšana

1. Aizmugurē noņemiet aizturi (1).

1. Noņemiet turētāju uz augšu (2).
2. Izvelciet spraudni no savienotāja (ierīces priekšējā panelī pa labi).
3. Atvienojiet barošanas moduļa elektriskos savienojumus.

1. Noņemiet gaismekli EmotionLight no ierīces.

4.21.2 Gaismekļa EmotionLight uzstādīšana

1. Ielieciet turētāju skalošanas līdzekļa tvertnes rāmī (1).

Remonts

1. Uzlieciet aizturi (2).

3

UZMANĪBU

Nepareiza uzstādīšana!

Kabeļa bojājumi pie durvju viras

Kabeli pie durvju viras (starp plāno lokšņu un skalošanas līdzekļa tvertni) uzstādiet tā, lai kustīgās daļas to nevar bojāt.

1. Noņemiet aizturi (1).
2. Atvienojiet darbības moduļa elektriskos savienojumus (2).

2.1. Aizmugurē noņemiet aizturi (1).

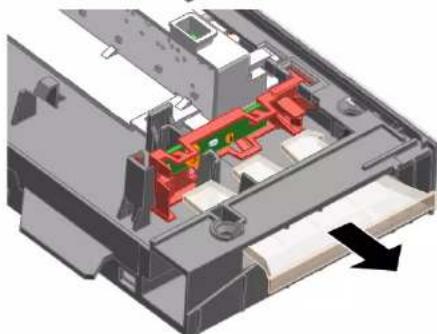

1. Noņemiet optisko šķiedru (2).

Remonts

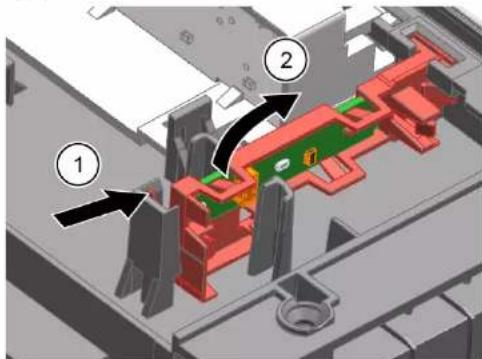

3.1. Noņemiet aizturi (1).

1. Iespiesto plati kopā ar turētāju paceliet un izņemiet no darbības moduļa rāmja (2).

4.2.3.2. Gaismekļa Gap illumination uzstādīšana

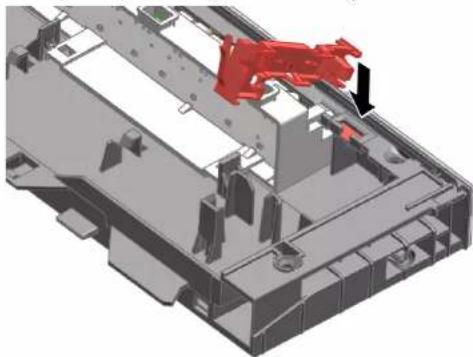

1. Ielieciet iespiestās plates turētāju darbības moduļa rāmī.

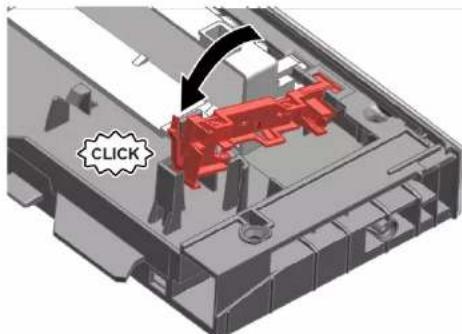

1. Nostipriniet tā, ka atskan klikšķis.

1. Optisko šķiedru uzstādiet un nostipriniet tā, ka atskan klikšķis.

1. Pieslēdziet vadus pie darbības moduļa.

Informācija par remontu - Trauku mazgājamā mašīna

1.1 Svarīga informācija 581

1.1.1 Mērķis 581 1.2 Simbolu paskaidrojums 581 1.2.1 Bīstamības līmeņi 581 1.2.2 Bīstamības simboli 581 1.2.3 Brīdinājumu struktūra 582 1.2.4 Vispārīgie simboli 582

Suga. 583
