S355HCX29E - Umývačka riadu NEFF - Bezplatný návod na obsluhu

Typ produktu	Umývačka riadu vstavaná
Značka	Neff
Model	S355HCX29E
Rozmery (V x Š x H)	81.5 cm x 59.8 cm x 55.0 cm
Hmotnosť (netto)	Približne 40 kg
Elektrické napájanie	220-240 V, 50 Hz, 10 A
Energetická trieda	E (stará trieda A+++)
Umývacie programy	Eco, Intenzívny, Rýchly 45°C, Automatický, Jemný, Predmývanie
Počet súprav	14 súprav
Hlučnosť	44 dB(A)
Detská poistka	Áno, uzamykacia funkcia
Systém proti úniku	Bezpečnosť Aqua-Stop
Ovládací panel	Elektronický s LED displejom
Vnútorné osvetlenie	EmotionLight a TimeLight
Typ inštalácie	Integrovateľný pod dosku
Čelný panel	Vymeniteľný (čelné dvere)
Filtre	Hrubý filter a mikrofiltre odnímateľné
Ostrekovacie ramená	Horné a dolné, vymeniteľné
Zásobník na soľ	Áno, s vekom
Opraviteľnosť	Náhradné diely k dispozícii, dodávaný návod na opravu
Záruka	2 roky (štandardná)

Často kladené otázky - S355HCX29E NEFF

Aká je energetická trieda umývačky riadu Neff S355HCX29E?

Neff S355HCX29E je zaradený do energetickej triedy E (stará trieda A+++).

Ako nainštalovať umývačku riadu pod pracovnú dosku?

Zariadenie je určené na vstavanú inštaláciu. Musíte odstrániť existujúcu pracovnú dosku podľa krokov v návode: odskrutkujte zadné skrutky, zatlačte uzamykacie páčky a potom posuňte pracovnú dosku dopredu.

Čo robiť, ak sa umývačka riadu nezapne?

Najprv skontrolujte elektrické napájanie: uistite sa, že je zástrčka zapojená a že nevypol istič. Ak problém pretrváva, odpojte zariadenie na 60 sekúnd a potom ho znova zapojte. Pozrite si návod na bezpečnostné testy.

Ako vyčistiť filtre umývačky riadu?

Otočte hrubý filter proti smeru hodinových ručičiek, aby ste ho vybrali. Znížte mikrofiltre a oba umyte pod tečúcou vodou. Zložte späť zarovnaním šípok a otočením hrubého filtra v smere hodinových ručičiek, kým nezaklapne.

Aké programy sú k dispozícii na tomto modeli?

Programy zahŕňajú: Eco, Intenzívny, Rýchly 45°C, Automatický, Jemný a Predmývanie. Vyberte podľa stupňa znečistenia a typu riadu.

Ako vymeniť horné ostrekovacie rameno?

Odskrutkujte horné ostrekovacie rameno a vytiahnite ho smerom nadol, aby ste ho odstránili. Vložte nové rameno a pevne ho priskrutkujte. Pre spodné rameno ho jednoducho stlačte nadol, aby ste ho odistili, a nasaďte nové.

Rozsvietila sa kontrolka soli, čo robiť?

Otvorte zásobník na soľ (nachádza sa pod spodným košom) a pridajte regeneračnú soľ. Zatvorte veko a spustite cyklus plákania. Ak kontrolka stále svieti, skontrolujte, či je uzáver dobre uzavretý.

Ako vymeniť čelné dvere?

Odstráňte skrutky z vnútorných dverí, potom odpojte káble. Namontujte nový čelný panel zarovnaním pántov a opätovným zaskrutkovaním. Uistite sa, že káble sú správne umiestnené, aby nedošlo k poškodeniu.

Čo znamená chybový kód E15?

Kód E15 znamená aktivovanú ochranu proti úniku. Zatvorte prívod vody, odpojte zariadenie a skontrolujte, či nedochádza k úniku. Ak kód pretrváva, kontaktujte zákaznícky servis.

Kde nájsť náhradné diely pre tento model?

Originálne náhradné diely Neff sú k dispozícii u zákazníckeho servisu alebo na špecializovaných stránkach. Použite číslo modelu S355HCX29E na identifikáciu presných referencií.

NÁVOD NA OBSLUHU S355HCX29E NEFF

4.15.1 Odstránenie zásuvkovej dosky v základni 109 4.15.2 Montáž zásuvkovej dosky v základni 109

4.16 Výmena prepadového potrubia 110

4.16.1 Odstránenie prepadového odtoku 110 4.16.2 Montáž prepadového potrubia 111

4.17 Výmena vnútorných dvierok 113

4.17.1 Vybratie vnútorných dvierok 113 4.17.2 Montáž vnútorných dvierok 113

4.18 Výmena závesov dvierok 114

4.18.1 Odstránenie závesov dvierok 114 4.18.2 Montáž závesov dvierok 114

4.19 Výmena (spodného) tesnenia dvierok 116

4.19.1 Vybratie tesnenia dvierok 116 4.19.2 Montáž tesnenia dvierok 117

4.20 Výmena (horného) tesnenia dvierok 118

4.20.1 Vybratie tesnenia dvierok 118 4.20.2 Montáž tesnenia dvierok 118

4.2 Montáž systému košov

Požiadavka:

4.15.2 Montáž zásuvkovej dosky v základni

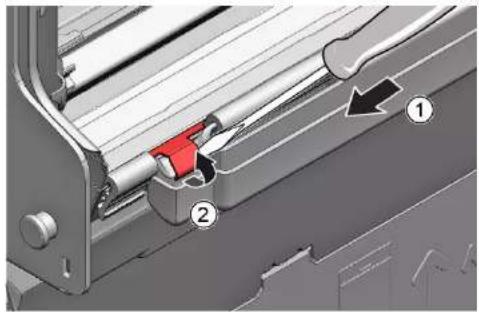

1. Odistite prídržný hák vzadu (1).

1. Zahákněte prídržný hák (2).

3

4.10.1 Odstránenie bočného panela 801 4.10.2 Montáž bočného panela 802

4.11 Výmena vonkajších dvierok 803

4.11.1 Odoberanie vonkajších dvierok 803 4.11.2 Montáž vonkajších dvierok 803

4.12 Výmena ovládacieho panela 805

4.12.1 Odstránenie ovládacieho panela 805 4.12.2 Montáž ovládacieho panela 805

4.13 Zaistenie pružín dvierok 806

4.14 Výmena spodného panela 808

4.14.1 Odstránenie spodného panela 808 4.14.2 Montáž spodného panela 808

4.15 Výmena dosky zásuvky v základni 809

4.15.1 Odobratie dosky zásuvky v základni 809 4.15.2 Montáž dosky zásuvky v základni 809

4.16 Výmena prepadového vedenia 810

4.16.1 Odoberanie prepadového kanála 810 4.16.2 Montáž prepadového vedenia 811

4.17 Výmena vnútorných dvierok 813

4.17.1 Odoberanie vnútorných dvierok 813 4.17.2 Montáž vnútorných dvierok 813

4.18 Výmena závesu dvierok 814

4.18.1 Odoberanie závesu dvierok 814 4.18.2 Montáž závesu dvierok 814

4.19 Výmena (spodného) tesnenia dvierok 816

4.19.1 Odoberanie tesnenia dvierok 816 4.19.2 Montáž tesnenia dvierok 817

4.20 Výmena (horného) tesnenia dvierok 818

4.20.1 Odoberanie tesnenia dvierok 818 4.20.2 Montáž tesnenia dvierok 818

1.1 Dôležité informácie

1.1.1 Účel

Tieto pokyny pre opravu pomáhajú spotrebiteľom pri vlastnej oprave spotrebičov podľa nariadenia o ekodizajne (z marca 2021).

Obsahujú informácie o výmene určených náhradných dielov vrátane varovania pred rizikami.

Ak máte otázky, kontaktujte náš zákaznícky servis. Za poškodenia ručíme len vtedy, ak boli pokyny dodržané správne.

1.2 Vysvetlenie symbolov

Úroveň varovania obsahuje symbol a signalizačné slovo. Signalizačné slovo naznačuje mieru nebezpečenstva.

Üroveñ varovania Význam
ANEBEZPECENSTVO	Následkom nereštektovania varoivreho hlásenia je umtie alebo vázne zranenia.
VAROVANIE	Mоžnám následkom nereštektovania va-rovného hlásenia je umtie alebo vázne zranenia.
UPOZORNENIE	Mоžnám následkom nereštektovania va-rovného hlásenia su mieme zranenia.
POZORI	Mоžnám následkom nereštektovania va-rovného hlásenia je poškodenie majetku.

Tabuľka 1: Úrovne nebezpečenstva

1.2.2 Symboly označujúce riziká

Symboly označujúce riziká sú symbolické znázornenia, ktoré naznačujú druh nebezpečenstva.

V tomto dokumente sa používajú nasledujúce symboly označujúce riziká:

Symbol označujúci riziko Význam
!	Věobecné varovné hlásenie
	Nebezpečenstvo v súvislosti s elektrickým napálím
	Nebezpečenstvo vybuchu
	Nebezpečenstvo porezania
	Nebezpečenstvo pomliaždenia

O tomto dokumente

Symbol označujúci riziko Význam
	Nebezpečenstvo v súvislosti s horúcimi povrchmi
	Nebezpečenstvo v súvislosti s magnetic-kým polom
	Nebezpečenstvo v súvislosti s neionizuji-cou radiacióu

Tabuľka 2: Symboly označujúce riziká

1.2.3 Štruktúra varovaní

Varovania v tomto dokumente majú štandardný vzhľad a štandardnú štruktúru.

Vseob. symbol Význam
	Označenie prepojenia na videonávod
	Označenie požadovaných nastrojov
	Označenie požadovaných podmienok
	Označenie podmienky (ak ..., potom ...)
	Označenie výsledku
[Spustenie]Označenie klávesu alebo tlacidla
[00123456]Označenie Čísla materílu
Stav Označenie zobrazeného textu/okna (na displeji spotrebíča)

Tabuľka 3: Všeobecné symboly

Bezpečnosť

2.1 Všeobecné bezpečnostné pokyny

2.1.1 Všetky domáce spotrebiče

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s časťami pod napätím!

• Chyby pri opravách na elektrických komponentoch môžu spôsobiť zásah elektrickým prúdom!
• Odpojte spotrebič od elektrickej siete aspoň 60 sekúnd pred začiatkom práce.
• Po oprave zariaďte vykonanie bezpečnostného testu v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami.

1. Zablokujte zadnú časť pracovnej plochy do vodidiel pomocou prídavných zarážok (1).

1. Zatlačte pracovnú plochu dopredu (2).
2. Zatlačte prednú časť pracovnej plochy nadol, aby zaisťovacie páčky počuteľne zacvakli na svoje miesto (3).
3. Znovu zaskrutkujte dve skrutky (4) (voliteľné).

Oprava

4.2 Inštalácia systému košov

Požiadavka: Príslušný kôš bol odstránený zo spotrebiča.

4.2.1 Montáž držadla v modeli s rozmerom 86 cm

Špeciálne nástroje:

Postup [00614935] Uchytka na pridržanie pohárov [00618565] 1. Vložte držadlo diagonálne do čela koša. 2. Vyrovnajte a zacvaknite držiak na svoje miesto.

4.2.2 Montáž uchytky na pridržanie pohárov

Špeciálne nástroje:

Postup [00614935] Uchytka na pridržanie pohárov [00618565]

Pri umývaní pohárov sa uchytka na pridržanie pohárov dá vyklopiť. Prídavným nahnutím sa znižuje zachytávanie vody na spodnej časti pohárov. V prípade vysokých pohárov odporúčame nechať uchytku na pridržanie pohárov sklopenú. Ak je vo vrchnom koši voliteľná plastová vložka, musí sa najskôr vybrať.

1. Vyberte plastovú vložku.

1. Zacvaknite uchytku na pridržanie pohárov na svoje miesto.

1. Vyklopte uchytku.

Oprava

1. Uložte predmety na umytie.

4.2.3 Montáž naparovacej vložky

Špeciálne nástroje:

Postup [00614935] Uchytka na pridržanie pohárov [00618565]

Naparovaciu vložku vtlačte koncovými kusmi pod systém košov.

Oprava

4.3 Výmena zásuvky varioDrawer

4.3.1 Vybratie zásuvky varioDrawer

1. Ohnite kryt držadla smerom dovnútra.

1. Odoberte držadlo smerom nahor.
2. Stlačte plastové bočné vložky smerom von a vytlačte ich nahor z rámu.

Oprava

1. Opatrne ohnite vodiace držadlá smerom von.

5. Vytiahnite sklopné drôty z držiakov.

1. Vytlačte rám na prednej časti z držadiel.

4.6 Montáž ostrekovacej hlavice na plech na pečenie

1. Vyberte horný kôš.
2. Vložte ostrekovaciu hlavicu na plech na pečenie do držadla (1) a otočte doprava (2).

Ostrekovacia hlavica na plech na pečenie zacvakne na svoje miesto.

Oprava

Prehriatie hlavného pripojenia! Nebezpečenstvo požiaru. Pevne vložte elektrický kábel, aby zacvakol.

Vložte zástrčku elektrického kábla do zásuvky, aby ste počuli, že zástrčka zacvakne na svoje miesto.

Oprava

4.8 Výměna krytu na prací prostředek

1. Vložte krátký konec pružiny do otvoru krytu na prací prostředek (2).
2. Vložte kryt do dávkovacího zařízení (3).

4.8.3 Montáž krytu na prací prostředek

1. Vložte kryt na prací prostředek 5 mm před úplným otevřením do vodících kolejnic na boku. Použitím mírné síly zatlačte opačnou stranu do vodících kolejnic.
2. Zkontrolujte funkci krytu na prací prostředek.

Oprava

4.9 Výměna víčka čerpadla na odpadovou vodu

Požadavek:

Koš je vybratý. Filtry sú vybraté. → 796

4.9.1 Odoberanie viečka čerpadla na odpadovú vodu

1. Odstráňte všetku vodu v prípade potreby
2. Pomocou lyžice vypáčte viečko čerpadla a chyťte ho za priečny diel.

4.9.2 Montáž viečka čerpadla na odpadovú vodu

Vložte viečko čerpadla (1) a zatlačte nadol (2).

Viečko čerpadla zacvakne na svoje miesto.

Oprava

4.10 Výmena bočného panela

Požiadavka:

Spotrebič je odpojený od elektrického napájania. Spotrebič je odpojený od zdroja vody. Spotrebič je voľne dostupný. Voľne stojace spotrebiče: Pracovná plocha bola odobratá. → 790

4.10.1 Odstránenie bočného panela

1. Odstráňte skrutky z bočného panela (1).

Obr. 1: Plne integrované

1. Nakloňte bočný panel v hornej časti mierne smerom von (2).
2. Ďalej bočný panel nižšie a vytiahnite ho zo základného rámu (3).

Oprava

1. Vložte bočný panel do základného rámu (1).

Obr. 2: Plne integrované

1. Vtlačte bočný panel na spotrebič (2).
2. Zaistite bočný panel pomocou skrutiek (3).

Oprava

4.11 Výměna vonkajších dvierok

Požiadavka:

Jednoducho vyberte skrutky popísané v nasledujúcich krokoch.

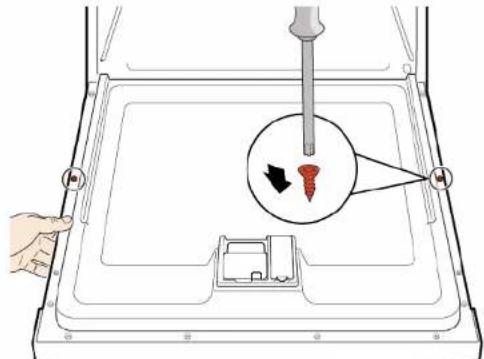

1. Otvorte dvierka.
2. Odoberte štyri skrutky.

3

Dvierka zaistite a z jednej strany pridržte.

Odstráňte dve skrutky.

4.11.2 Montáž vonkajších dvierok

Oprava

Požiadavka:

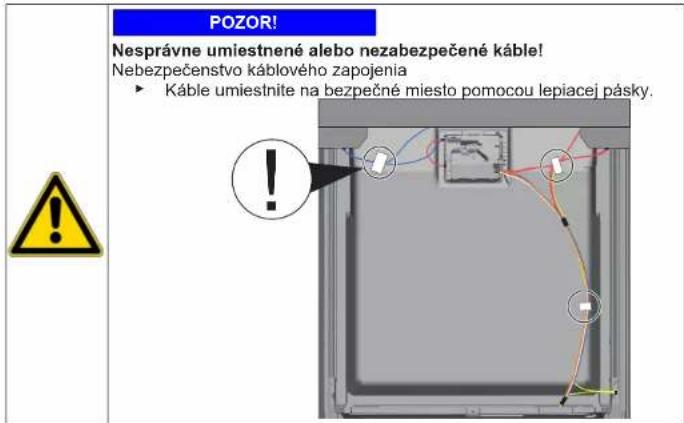

Izolácia flaus bola správne umiestnená a zafixovaná na vnútornej strane vonkajších dvierok. Závesy sú vložené do vonkajších dvierok. 1. Zatvorte vnútorné dvierka tak, aby nezacva 2. Zatlačte vonkajšie dvierka nahor pod ovládací panel (1).

1. Zatlačte vonkajšie dvierka na vnútorné dvierka a pridržte (2).

4.

Dvierka zaistite a z jednej strany pridržte.

Otvorte dvierka, zaistite ich pomocou dvoch skrutiek (kovové skrutky 4 x 11 mm).

1. Zaistite vonkajšie dvierka pomocou štyroch skrutiek (kovové skrutky 4 x 11 mm).

Oprava

4.12 Výmena ovládacieho panela

Ak je ovládací modul poškodený, musí sa vymeniť celý ovládací panel.

Požiadavka:

Spotrebič je odpojený od elektrického napájania. Spotrebič je odpojený od zdroja vody. Vonkajšie dvierka sú odobraté (plne integrované/integrované).

4.12.1 Odstránenie ovládacieho panela

1. Odpojte elektrické pripojenia z ovládacieho panela a spodného snímača pomocného oplachovania (1, 2).

1. Odpojte uzemňovací kábel (3) (voliteľné).
2. Otvorte dvierka spotrebiča.
3. Zabezpečte, aby ovládací panel nespadol (pridržte ho).
4. Odstráňte šesť skrutiek.

1. Odoberte ovládací panel.

4.12.2 Montáž ovládacieho panela

Použite skrutky 4 × 16 mm

1. Zaistite v drážke základného rámu (2).
2. Pomaly zatvorte dvierka (3).

4.14 Výmena spodného panela

4.14.1 Odstránenie spodného panela

1.

Nesprávne odstránenie.

Ak sa spodný panel uvoľní na boku a odoberie, dve upevňovacie dosky by sa mohli uvoľniť. Ak sa poškodí len jedna upevňovacia doska, bočná strana sa dá vymeniť, pretože upevňovacie dosky sú identické.

Odporúčame umiestniť no pod spotrebič z bočnej prednej strany, aby ste odľahčili zaťažené spodné panely s pákami.

1. Dostaňte sa do vodiacich líšt (1) pomocou skrutkovača a uvoľnite západku stlačením nadol.

1. Panel zdvihnite.
2. Patky odoberte smerom dopredu (1).

4.14.2 Montáž spodného panela

1. Vložte pätky.
2. Pripojte spodný panel na vrchnej strane (1) a zatlačte nadol, aby počuteľne zacvakol na svoje miesto (2).

Oprava

4.15 Výmena dosky zásuvky v základni

Doska zásuvky v základni sa nachádza v spodnej časti vpredu.

Požiadavka:

Spotrebič je odpojený od elektrického napájania. Spotrebič je odpojený od zdroja vody. Celý nábytok (voliteľné) je odobratý. Vonkajšie dvierka sú odobraté. Vonkajšie dvierka sú odobraté (plne integrované/integrované). Spodný panel (voliteľne) je odobratý. → 808

4.15.1 Odobratie dosky zásuvky v základni

1. Odstráňte dve skrutky (1).

1. Odpojte zachytávacie prvky (2).
2. Opatrne nahnite dosku zásuvky základne smerom dopredu (1).

4.

4.16 Výmena prepadového vedenia

Prepadové vedenie sa nachádza v spodnej prednej časti spotrebiča.

Požiadavka:

Spotrebič je odpojený od elektrického napájania. Spotrebič je odpojený od zdroja vody. Celá nádobka je odobratá (voliteľné). Vonkajšie dvierka sú odobraté. Spodný panel (voliteľné) je odobratý. → 808 Doska zásuvky základne je odobratá. → 809

4.16.1 Odoberanie prepadového kanála

Zvyšková voda

Keď sa odoberie vypúšťacia hadica, môže vytiecť zvyšková voda. Vodu zachyťte alebo ju odstráňte zo základne pomocou odsávacej striekačky.

1. Vypáčte zachytávací mechanizmus hore (1, 2).

1. Uvoľnite zachytávací prvok hore.

3.1. Skrutkovač vložte pod kovovú brzdu (1).

1. Jemne uvoľnite kovovú vychýlku (2).

Oprava

1. Zdvihnite presupodov vedenie.

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s časťami pod napätím! Ohrozenie života spôsobené elektrickým zásahom v prípade nesprávnej opravy.

Elektrické diely má opravovať kvalifikovaný elektrikár. - Po oprave zaistite vykonanie bezpečnostnej skúšky v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami.

Oprava

1. Záves umiestnite na spotrebič (1).
2. Presuňte záves nadol (2), aby sa zachytil do spotrebiča.

2.

Chýbajúce uzemňovacie pripojenie môže spôsobiť elektrické napätie na dvierkach.

Vytvorte uzemňovacie pripojenie.

Oprava

4.19 Výmena (spodného) tesnenia dvierok

Požiadavka:

1. Zo spodného tesnenia dvierok odmontujte dve zachytávacie uchytky (1,2).

1. Odpojte prepadový kanál.

1. Zdvihnite prepadový žľab.

Oprava

1. Pripravte si vchodné tesnenie dvierok.
2. Zabezpečte správnu montážnu polohu profilu tesnenia.

1. Biela bodka musí byť v úrovni drážky tesniaceho pásu.

4

Tesnenie nesmie byť zvlnené ani natiahnuté na rohoch. Tesnenie je odrezané na konci po uhlopriečke a zužuje sa do spodnej časti nádoby vpredu.

Správne namontované tesnenie dvierok:

Oprava

4.21 Výmena EmotionLight

EmotionLight sa nachádza hore vpredu vo vonkajšej časti vyplachovacej nádržky.

Požiadavka:

Spotrebič je odpojený od elektrického napájania. Spotrebič je odpojený od zdroja vody. Spotrebič je voľne dostupný. Pracovná plocha bola odobratá (voliteľné). Panel po pravej ruke je odobratý (voliteľné).→801

4.21.1 Odoberanie osvetlenia EmotionLight

1. Odpojte uchytku vzadu (1).

1. Odoberte držadlo smerom nahor (2).
2. Odpojte zástrčku z konektora (vpravo dole na čelnej strane spotrebiča).
3. Odstráňte elektrické pripojenie z elektrického modulu.

1. Odoberte EmotionLight zo spotrebiča.

4.21.2 Montáž osvetlenia EmotionLight

1. Vložte držadlo do rámu vyplachovacej nádržky (1).

Oprava

1. Použite uchytku (2).

3

1. Zdvihnite dosku plošných spojov s držiakom a vyberte ju z rámu ovládacieho modulu (2).

4.23.2 Montáž Gap illumination

1. Vložte držiak dosky plošných spojov do rámu ovládacieho modulu.

2. Dotiahnite ho až do zacvaknutia.

1. Namontujte svetelné vlákno a dotiahnite ho až do zacvaknutia.
