Produkttyp	Einbaugeschirrspüler
Marke	Neff
Modell	S355HCX29E
Abmessungen (H x B x T)	81.5 cm x 59.8 cm x 55.0 cm
Nettogewicht	Ca. 40 kg
Stromversorgung	220-240 V, 50 Hz, 10 A
Energieeffizienzklasse	E (frühere Klasse A+++)
Spülprogramme	Eco, Intensiv, Schnell 45°C, Automatik, Schon, Vorspülen
Anzahl der Maßgedecke	14 Maßgedecke
Geräuschpegel	44 dB(A)
Kindersicherung	Ja, Verriegelungsfunktion
Aqua-Stop-System	Sicherheit Aqua-Stop
Bedienfeld	Elektronisch mit LED-Anzeige
Innenbeleuchtung	EmotionLight und TimeLight
Installationstyp	Unterbauintegrierbar
Frontplatte	Austauschbar (Fronttür)
Filter	Grobfilter und Mikrofilter abnehmbar
Sprüharme	Oberer und unterer, austauschbar
Salzbehälter	Ja, mit Deckel
Reparierbarkeit	Ersatzteile verfügbar, Reparaturanleitung beigelegt
Garantie	2 Jahre (Standard)

Häufig gestellte Fragen - S355HCX29E NEFF

Welche Energieeffizienzklasse hat der Geschirrspüler Neff S355HCX29E?

Der Neff S355HCX29E ist in Energieeffizienzklasse E (frühere Klasse A+++) eingestuft.

Wie installiere ich den Geschirrspüler unter einer Arbeitsplatte?

Das Gerät ist für den Einbau vorgesehen. Entfernen Sie die vorhandene Arbeitsplatte gemäß der Anleitung: Lösen Sie die hinteren Schrauben, drücken Sie die Verriegelungshebel und schieben Sie die Arbeitsplatte nach vorne.

Was tun, wenn der Geschirrspüler nicht angeht?

Überprüfen Sie zunächst die Stromversorgung: Stellen Sie sicher, dass der Stecker eingesteckt ist und der Schutzschalter nicht ausgelöst hat. Wenn das Problem weiterhin besteht, trennen Sie das Gerät für 60 Sekunden vom Netz und schließen Sie es wieder an. Konsultieren Sie die Anleitung für Sicherheitstests.

Wie reinige ich die Filter des Geschirrspülers?

Drehen Sie den Grobfilter gegen den Uhrzeigersinn, um ihn zu entfernen. Senken Sie den Mikrofilter ab und reinigen Sie beide unter fließendem Wasser. Setzen Sie sie wieder ein, indem Sie die Pfeile ausrichten und den Grobfilter im Uhrzeigersinn drehen, bis er einrastet.

Welche Programme sind bei diesem Modell verfügbar?

Die Programme umfassen: Eco, Intensiv, Schnell 45°C, Automatik, Schon und Vorspülen. Wählen Sie je nach Verschmutzungsgrad und Geschirrart.

Wie ersetze ich den oberen Sprüharm?

Schrauben Sie den oberen Sprüharm ab und ziehen Sie ihn nach unten, um ihn zu entfernen. Setzen Sie den neuen Arm ein und schrauben Sie ihn fest. Für den unteren Arm drücken Sie ihn einfach nach unten, um ihn auszuklinken, und rasten Sie den neuen ein.

Die Salzanzeige leuchtet, was tun?

Öffnen Sie den Salzbehälter (unter dem Unterkorb) und fügen Sie Regeneriersalz hinzu. Schließen Sie den Deckel und führen Sie einen Spülgang durch. Wenn die Anzeige weiterhin leuchtet, überprüfen Sie, ob der Verschluss fest geschlossen ist.

Wie wechsle ich die Fronttür?

Entfernen Sie die Schrauben der Innentür, trennen Sie dann die Kabel. Montieren Sie die neue Frontplatte, indem Sie die Scharniere ausrichten und festschrauben. Stellen Sie sicher, dass die Kabel richtig positioniert sind, um Schäden zu vermeiden.

Was bedeutet der Fehlercode E15?

Der Code E15 zeigt an, dass der Aqua-Stop ausgelöst wurde. Schließen Sie den Wasserhahn, trennen Sie das Gerät vom Netz und prüfen Sie auf Undichtigkeiten. Wenn der Code bestehen bleibt, kontaktieren Sie den Kundendienst.

Wo finde ich Ersatzteile für dieses Modell?

Original Neff Ersatzteile sind beim Kundendienst oder auf spezialisierten Websites erhältlich. Verwenden Sie die Modellnummer S355HCX29E, um die genauen Referenzen zu identifizieren.

BEDIENUNGSANLEITUNG S355HCX29E NEFF

Reparatur

4.1 Demontage der Arbeitsplatte

Ausbau:

Trennen Sie das Gerät von der Stromversorgung. Stellen Sie sicher, dass es frei zugänglich ist.

4.1.1 Demontage der Arbeitsplatte

1. Entfernen Sie die beiden Schrauben (1) (links und rechts). 2. Drücken Sie die beiden Klammern nach oben, um die Arbeitsplatte zu lösen (2).

1. Heben Sie die Arbeitsplatte an. (3). 4. Ziehen Sie die Arbeitsplatte nach hinten heraus (4). 5. Entfernen Sie die Arbeitsplatte.

4.1.2 Montage der Arbeitsplatte

1. Setzen Sie die Arbeitsplatte in die Führung ein und sichern Sie sie mit der Klemmschraube (1).

1. Drücken Sie die Arbeitsplatte nach vorne (2).
2. Schieben Sie die Arbeitsplatte nach unten, bis die Klammern einrasten (3). 4. Ziehen Sie die beiden Schrauben wieder fest (4) (links und rechts).

Reparatur

Reparatur

1. Beachten Sie die Hinweise und Anweisungen.

5. Ziehen Sie die Verbindungen fest.

6. Entfernen Sie den Metallrahmen von den Führungen, indem Sie ihn anheben.

7. Ziehen Sie den Metallrahmen heraus und prüfen Sie den Boden.

4.3.2 Montage des varioDrawer-Einschubs

Reparatur

4.7 Austausch des Anschlusskabels

Anforderungen:

Trennen Sie das Gerät von der Stromversorgung. Trennen Sie es vom Stromnetz. Die Leitungen müssen frei zugänglich sein.

4.7.1 Trennen des Anschlusskabels

Beachten Sie sorgfältig die Anschlusskabel oben/unten und ziehen Sie sie aus dem Kontakt.

4.7.2 Anschließen des Anschlusskabels

ACHTUNG!

Unterbrechung der Hauptverbindung

Bitte die Kabelverschraubung fest anziehen, bis sie dicht ist.

Bitte die Verschraubung in den Kontakt einschrauben, bis sie fest sitzt, ohne das Gehäuse zu beschädigen.

Reparatur

4.8 Entnahme der Kartusche für das Reinigungsmittel

Als Werkzeug können Sie einen Schraubendreher verwenden.

Entnahme:

Trennen Sie die Zufuhr. Trennen Sie die Zufuhr vom Stromnetz. Die Tür ist geöffnet. Die Kartusche für das Reinigungsmittel ist geöffnet.

4.8.1 Entfernen der Kartusche für das Reinigungsmittel

1. Ziehen Sie die Kartusche für das Reinigungsmittel um 5 mm heraus. 2. Drehen Sie den Deckel P7A und die Kartusche für das Reinigungsmittel gegen den Uhrzeigersinn, bis die Führungslinien und die Kartusche von den Linien gelöst sind. 3. Entfernen Sie die Feder.

4.8.2 Einsetzen der Feder

1. Setzen Sie den Deckel KRN und die Feder in die Montageöffnung des Geräts für die Dosierung ein (1).

1. Setzen Sie den Deckel TNLK und die Feder in die Montageöffnung der Kartusche für das Reinigungsmittel ein (2).
2. Drücken Sie die Kartusche in das Gerät für die Dosierung (3).

4.8.3 Montage der Kartusche für das Reinigungsmittel

1. Setzen Sie den Medikamentenbehälter in einem Abstand von 5 mm von der Nasenöffnung in die Führungsschiene ein, bis er einrastet. Üben Sie nicht zu viel Kraft aus, sondern drücken Sie die gegenüberliegende Seite in die Führungsschiene.
2. Überprüfen Sie die Funktion des Medikamentenbehälters.

Reparatur

4.9 Entfernen des Behälters für die Abfallflüssigkeit

Entleerung:

Der Behälter ist entleert. Die Filter sind entfernt.→14

4.9.1 Entfernen des Behälters für die Abfallflüssigkeit

1. Entfernen Sie die Abdeckung. Prüfen Sie, ob sie nicht benötigt wird. 2. Ziehen Sie den Behälter der Kammer heraus, indem Sie ihn mit den Fingern an der vorderen Kante fassen.

1. Heben Sie den Behälter der Kammer an und entleeren Sie ihn.

4.9.2 Einsetzen des Behälters für die Abfallflüssigkeit

Setzen Sie den Behälter der Kammer (1) ein und drücken Sie ihn nach unten (2).

Der Behälter der Kammer rastet ein.

Reparatur

4.10 Austausch der Seitenfilter

Entleerung:

Die Geräte sind gegen Berührung geschützt. Die Geräte sind gegen Spritzwasser geschützt. Die Geräte sind frei aufstellbar. Selbsttätige Geräte arbeiten nicht im Dauerbetrieb.→8

4.10.1 Entfernen der Tür

1. Schrauben Sie die Scharniere der Tür (1) ab.

Abb. 1: Türanschlag

1. Heben Sie die Tür vorsichtig ab (2). 3. Legen Sie die Tür auf eine weiche Unterlage (3).

Reparatur

2021-03-22 9001630792 Copyright by BSH Hausgeräte GmbH Seite 25 von 989

Reparatur

4.14 Austausch der Türdichtung

Die Dichtung ist verschleißbar und kann ausgetauscht werden.

Warnung:

Die Geräte sind gegen Berührung geschützt. Die Geräte sind gegen Spritzwasser geschützt. Die Tür ist geschlossen. Die Tür ist geschlossen (Türanschlag/Türanschlag).

4.14.1 Austausch der Türdichtung

1

2. Ziehen Sie die Dichtung (1) mit Hilfe eines Schraubendrehers oder eines geeigneten Werkzeugs heraus, indem Sie sie nach außen drücken.

4. Entfernen Sie die Kabelkanalabdeckung (1).

2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Seite 30 von 989

Reparatur

4.17 Türscharnier innen

Ausbau:

Trennen Sie das Gerät von der Stromversorgung. Trennen Sie das Gerät von der Wasserzuleitung.

4.17.1 Ausbau der Innentür

1. Entfernen Sie die Schrauben (1). 2. Entfernen Sie die Innentür (2).

6. Befestigen Sie die Türplatte mit den Schrauben. 7. Setzen Sie die Innentür auf die Platte. 8. Befestigen Sie die Innentür mit den Schrauben.

4.17.2 Montage der Innentür

1. Öffnen Sie die Verriegelung der Tür. 2. Setzen Sie die Innentür auf die Tür.
2. Schließen Sie die Innentür. 4. Drehen Sie die Verriegelung der Tür nach oben. Richten Sie die Teile nach oben aus.
3. Befestigen Sie die Türplatte nach oben.

Reparatur

N3nCKBaHe:

YpeIbTe n3KJIoueHOT 3aXpaHbHaHeTo. YpeBt E n3KIOUeH OT BOOChA6DnTeNHaT MpeXa. YpeDnTe ca CBO6OHO DoCTbNH. CTpaHnHnT nHaEn e cBaIeN.→19 BbHnHaTa BpaTa e CbaJeHa. BbTpewHaTa BpaTa e cBanHeHa. KoHTpoHnT nHaEn e cbaenH.→23 PpyKHHte Ha BpaTaTa ca pKcnpaHn.→24 DonnHMaT nHaHeN e CBAeH.→26 NIOyata Ha IaBHn KOHTc e CbaJeHa.→27 KaHant3a npenbnahe e cBaneH.→28

4.18.1 CbAJIHe Ha naHTata Ha BpaTata

1. OcbobodeTe fncnpuaata Kyka cOTBepTkA (1).

2.ИЗдрnavite nantataHa BpataHa nped (2).

2.Ocbo6oDTe 3a3EmBaWaaTa Bp3Ka Ha nHaTata.

4.18.2 MoHTIpaHc Ha naHTaTa Ha BpaTaTa

ONACHOCT

Puck ot Tokob yap npayn actn noHanpeKeHne!

OnachocT3a XIBOTa OT TOKOB ydap B Cnyuaa Ha HnnpabuH peMOHT

EeKTPnKteNt cheTn Tp86Ba da cepeMOHTnpaT O KAAINPHIpaHn EneKTPoTeXHHu. CnepeMOHTaTp86BaJaCeIa3bplnnpoBepka3a6e01NaHcOCTcflnacHOVDE0701nnBcOTBeTcBHe cscneuΦmHnte 3a ctpaHATApaNOpE6n.

PemOH

1. Nocstabete nantata ha ypeia (1).

2.Ппемсгетe пантataнадony(2)，dOKaTO ceФИКСИрakbMурda

2.

JINCBAUa 3a3eMBAua Bp3ka MoKe Da IOBeDe O MpeXOBO HAnpeKHeMe HA BPATA.

YCTaHOBeTe 3a3eMaBaaTa Bpb3Ka.

2021-03-22 9001630792 Copyright by BSH Hausgeräte GmbH CtpaHua 33 or 989

PemOH

4.19 CmraHa Ha ynnbThHeHneTo (doNHO) Ha BpaTaTa

N3nCKBaHe:

YpeBte n3KNIOueHOT3aXpaHBAHeTO. YpeBt E n3KIOUeH OT BOOChA6DnTeNHaT MpeXa. BbHnHaTa BpaTa e CbaNeHa. IInoyataHaIraBnHKeKoTakTe cBaJeHa.→27 DonnHmT naHEn eCBaneH (onua).→26 IpyxHHTe Ha BpaTaTa ca CBaJeHn. KoHTpONHHaHnE cBaJIeH. DbpxkaHT Ha Ka6eHHn CHON OTdOy B4rCHO e CBAneH.

4.19.1 Cbajhe Ha ynblTHHeHnETo Ha BpataTa

1.CBaIeTe DBeTe 3aIbPkaun CkO6n Ha DoIhTo yIINbTHHeHne Ha BpaTata (1,2).

1. OtdeJeTe KaHana 3a npenbIbHe.

1. NOBdInHHe To BOIOCTOCHNKAHaJI 3a npembIbAhe.

PemOH

4. Bedienung und Wartung der Tür.

4.19.2 Montage der Türdichtung

1. Platzieren Sie die Dichtungskanäle unter der Dichtung der Türdichtung der Tür.

1. Platzieren Sie die Türdichtung mit der Dichtungskante an der Innenseite der Tür. 3. Befestigen Sie die Tür mit Schrauben.

Reparatur

4.20 Türdichtung (Gummi) wechseln

Entfernen:

Entfernen Sie die äußere Abdeckung. Entfernen Sie die äußere Abdeckung von der Wasserleitung.

4.20.1 Entfernen der Türdichtung

Entfernen Sie die Türdichtung von der inneren Tür.

Reparatur

Abb. 3: Kabelanschluss

4. Schließen Sie das Gerät an.

4.22 TimeLight anschließen

HINWEIS: TimeLight kann wie folgt angeschlossen werden. Das TimeLight-Modul wird an der dafür vorgesehenen Stelle der Fläche befestigt und der Kontakt hergestellt.

Anforderungen:

Das Gerät ist von der Stromversorgung getrennt. Das Gerät ist von der Wasserzuleitung getrennt. Der Netzstecker ist gezogen. →26 Die Hauptkontaktfläche ist sauber und trocken. →27

4.22.1 TimeLight anschließen

1. Entfernen Sie die Befestigungselemente (1) von der Halterung.

1. Setzen Sie das TimeLight-Modul von oben in die Halterung (2) ein.

4.22.2 TimeLight montieren

1. Entfernen Sie die Befestigungselemente (1) von der Innenseite.

1. Drücken Sie das TimeLight-Modul in die Halterung (2). 3. Schließen Sie die elektrischen Verbindungen an.

1. Entfernen Sie die sichtbaren Zähne der Führungsschiene nach außen.

4.17.1 Entfernen der Innentüren

1. Entfernen Sie die Schrauben (1). 2. Entfernen Sie die Innentüren nach oben (2).

Der Anwender findet folgende Gefahrensymbole in diesem Dokument:

Entfernen Sie nur die Schrauben, die in den folgenden Schritten beschrieben sind.

1. Öffnen Sie die Tür.
2. Entfernen Sie die vier Schrauben.

3.

4.2 Korpussystem installieren 173

Reparatur

4.1 Arbeitsplatte austauschen

Voraussetzung:

Reparatur

Reparatur

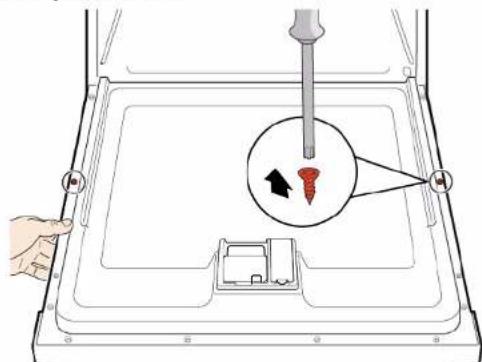

4.11 Außentür austauschen

Voraussetzung:

Reparatur

4.12 Bedienfeld austauschen

Reparatur

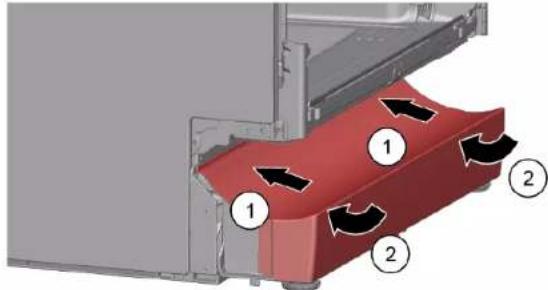

4.14 Sockelblende austauschen

Reparatur

4.17 Innentür austauschen

Voraussetzung:

Reparatur

4.19 (Untere) Türdichtung ersetzen

Voraussetzung:

Reparatur

4.22 TimeLight ersetzen

Reparatur

Reparatur

Reparatur

Reparatur

Reparatur

Reparatur

Reparatur

Reparatur

Reparaturhinweise - Geschirrspüler

Zu diesem Dokument 374

1.1 Wichtige Hinweise: 374 1.1.1 Zweck 374 1.2 Zeichenerklärung 374 1.2.1 Gefahrenstufen 374 1.2.2 Gefahrensymbole 374 1.2.3 Struktur der Warnhinweise 375 1.2.4 Allgemeine Symbole 375

Sicherheit 376

2.1 Allgemeine Sicherheitshinweise 376 2.1.1 Alle Hausgeräte 376

Werkzeuge und Hilfsmittel 377

Instandsetzen 378

4.1 Arbeitsplatte tauschen 378

4.1.1 Arbeitsplatte demontieren 378 4.1.2 Arbeitsplatte montieren 378 4.2 Korbsystem montieren 379 4.2.1 Tabrutsche für 86 cm Modelle montieren 379 4.2.2 Tassenauflagebügel montieren 379 4.2.3 Dampfgareinsatz montieren 380 4.3 VarioSchublade tauschen 381 4.3.1 VarioSchublade demontieren 381 4.3.2 VarioSchublade montieren 382 4.4 Austauschen der Sprüharme 383 4.4.1 Ausbau des Sprüharms 383 4.4.2 Einbau des Sprüharms 383 4.5 Austauschen der Siebe 384 4.5.1 Ausbauen der Siebe 384 4.5.2 Einbau der Siebe 384 4.6 Einbau des Backblech-Sprühkopfs 385 4.7 Austauschen des Netzkabels 386 4.7.1 Anschlusskabel abstecken 386 4.7.2 Anschlusskabel anstecken 386 4.8 Reinigerdeckel tauschen 387

4.8.1 Reinigerdeckel demontieren 387 4.8.2 Feder einsetzen 387 4.8.3 Reinigerdeckel montieren 387

4.9 Austauschen der Abwasserpumpenabdeckung 388

4.9.1 Ausbau der Abwasserpumpenabdeckung 388 4.9.2 Einbau der Abwasserpumpenabdeckung 388

4.10 Seitenwand tauschen 389

4.10.1 Seitenwand demontieren 389 4.10.2 Seitenwand montieren 390

4.11 Außentür tauschen 391

4.11.1 Außentür demontieren 391 4.11.2 Außentür montieren 391

4.12 Bedienblende tauschen 393

4.12.1 Bedienblende demontieren 393 4.12.2 Bedienblende montieren 393

4.13 Montieren der Türfedern 394 4.14 Sockelblende tauschen 396

4.14.1 Sockelblende demontieren 396 4.14.2 Sockelblende montieren 396

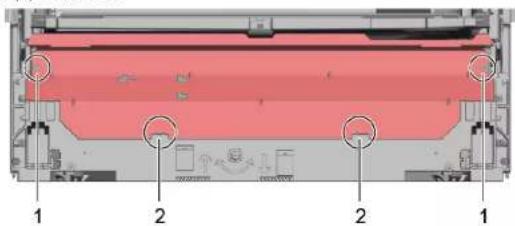

4.15 Sockelblech tauschen 397

4.15.1 Sockelblech demontieren 397 4.15.2 Sockelblech montieren 397

4.16 Austauschen des Überlaufkanals 398

4.16.1 Überlaufkanal entfernen 398 4.16.2 Einbauen des Überlaufkanals 399

4.17 Austauschen der Innentür 401

4.17.1 Ausbau der Innentür 401 4.17.2 Einbau der Innentür 401

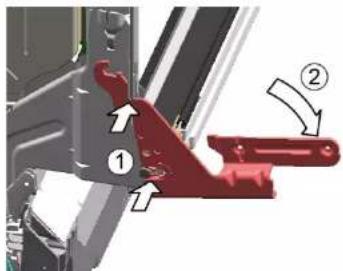

4.18 Austauschen des Türscharniers 402

4.18.1 Ausbau des Türscharniers 402 4.18.2 Einbau des Türscharniers 402

4.19 Türdichtung (unten) tauschen 404

4.19.1 Türdichtung demontieren 404 4.19.2 Türdichtung montieren 405

4.20 Türdichtung (oben) tauschen 406

4.20.1 Ausbau der Türdichtung 406 4.20.2 Einbau der Türdichtung 406

4.21 EmotionLight tauschen 407

4.21.1 EmotionLight demontieren 407 4.21.2 EmotionLight montieren 407

4.22 TimeLight tauschen 410

4.22.1 TimeLight demontieren 410 4.22.2 TimeLight montieren 410

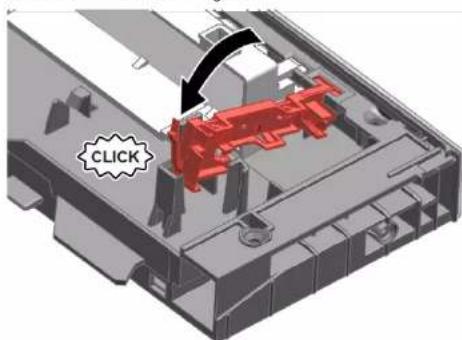

4.23 Gap illumination tauschen 411

4.23.1 Gap Illumination demontieren 411 4.23.2 Gap Illumination montieren 412

Zu diesem Dokument

1.1 Wichtige Hinweise:

1.1.1 Zweck

Diese Reparaturhinweise dienen zur Unterstützung des Kunden bei der selbständigen Gerätere paratur gemäß der entsprechenden Ökodesign-Richtlinie (ab 03/2021). Sie enthalten Informationen zum Austausch bestimmter Ersatzteile sowie Warn- und Gefahrenhinweise.

Bitte wenden Sie sich in Zweifelsfällen an unseren Kundendienst. Bei nicht ordnungsgemäßer Befolgung der Reparaturhinweise ist die Schadenshaftung ausgeschlossen.

1.2 Zeichenerklärung

1.2.1 Gefahrenstufen

Die Gefahrenstufen bestehen aus einem Symbol und einem Signalwort. Das Signalwort kennzeichnet die Schwere der Gefahr.

Gefahrenstufe Bedeutung
GEFAHR	Nichtbeachtung des Warnhinweises führt zu Tod oder schweren Verletzungen.
WARNUNG	Nichtbeachtung des Warnhinweises kann zu Tod oder schweren Verletzungen führen.
VORSICHT	Nichtbeachtung des Warnhinweises kann zu leichten Verletzungen führen.
ACHTUNG	Nichtbeachtung des Warnhinweises kann zu Sachschäden führen.

Tabelle 1: Gefahrenstufen

1.2.2 Gefahrensymbole

Gefahrensymbole sind sinnbildliche Darstellungen, die einen Hinweis auf die Art der Gefahr geben.

In diesem Dokument werden folgende Gefahrensymbole verwendet:

Gefahrensymbol Bedeutung
!	Allgemeiner Warnhinweis
	Gefahr durch elektrische Spannung
	Gefahr durch Explosion
	Gefahr von Schnittverletzungen
	Gefahr von Quetscherfetzungen

Zu diesem Dokument

Gefahrensymbol Bedeutung
	Gefahr durch heiße Oberflächen
	Gefahr durch starkes Magnetfeld
	Gefahr durch nicht ionisierende Strahlung

Tabelle 2: Gefahrensymbole

1.2.3 Struktur der Warnhinweise

Warnhinweise haben in diesem Dokument ein einheitliches Aussehen und eine einheitliche Struktur.

GEFAHR

Art und Quelle der Gefahr!

Mögliche Folgen bei Nichtbeachtung der Gefahr / des Warnhinweises.

Maßnahmen und Verbote zur Vermeidung der Gefahr.

Das folgende Beispiel zeigt einen Warnhinweis, der vor Stromschlaggefahr durch spannungsführende Teile warnt. Die Maßnahme zur Vermeidung der Gefahr wird genannt.

Stromschlaggefahr durch spannungsführende Teile!

Tod durch Stromschlag

Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz

trennen.

1.2.4 Allgemeine Symbole

In diesem Dokument werden folgende allgemeine Symbole verwendet:

Allg. Symbol	Bedeutung
i	Kennzeichnung eines besonderen (Text und/oder Grafik) Tipps
i	Kennzeichnung eines einfahren (nur Text) Tipps

Allg. Symbol Bedeutung
Kennzeichnung eines Links zu einer Vi- deoanleitungKennzeichnung erforderlicher WerkzeugeKennzeichnung erforderlicher VoraussetzungenKennzeichnung einer Bedingung (Wenn ..., dann ...)Kennzeichnung eines ErgebnissesStart Kennzeichnung einer Taste oder Schalt- fläche[00123456] Kennzeichnung einer MaterialnummerStatus Kennzeichnung eines angezeigten Tex- tes / Fensters (im Gerätedisplay)

Tabelle 3: Allgemeine Symbole

Sicherheit

2.1 Allgemeine Sicherheitshinweise

2.1.1 Alle Hausgeräte

Stromschlaggefahr durch spannungsführende Teile!

• Wenn elektrische Komponenten fehlerhaft repariert werden, besteht Stromschlaggefahr! Das Gerät mindestens 60 Sekunden vor Beginn der Arbeiten vom Netz trennen. Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länderspezifischen Vorschriften durchgeführt werden.

Verletzungsgefahr durch scharfe Kanten!

Schutzhandschuhe tragen.

Quetschgefahr während Reparatur-, Wartungs-, Fehlersuche- und

Servicearbeiten durch schwere sich bewegende Bauteile

Schutzhandschuhe tragen. Schwere Bauteile gegen Herabfallen sichern. Körperteile nicht in sich bewegende Bauteile stecken.

Gefährdung der Gerätesicherheit/-funktion!

Ausschließlich Originalersatzteile verwenden. Gefahr der Beschädigung elektrostatisch gefährdeter Bauteile (elektrostatische Entladungen)! - Die Module, einschließlich ihrer Anschlüsse und Leiterbahnen, keinesfalls berühren.

Werkzeuge und Hilfsmittel

Bezeichnung Detai s Bilder
Schraubendreher Torx T20 mit Bohrung [00340764]	100 mm, für Schrauben mit Sicherheitsstift
Isolierter Schraubenreher Torx T15 mit Bohrung [15000626]	Klingenlänge 125 mm, für Schrauben mit Sicherheitsstift
Schlitzschraubenreher	Klinge 10 mm x 1,6 mm x 200 mm
Flachrundzange [00340871]	Länge 200 mm, gerade

Instandsetzen

4.1 Arbeitsplatte tauschen

Voraussetzung:

Gerät ist spannungsfrei. Gerät ist freigestellt.

4.1.1 Arbeitsplatte demontieren

1. Zwei Schrauben hinten entfernen (1) (optional).
2. Beide Verrasthebel unter der Arbeitsplatte nach offen drücken (2).

1. Arbeitsplatte vorne leicht anheben (3).
2. Arbeitsplatte nach hinten wegschieben (4).
3. Arbeitsplatte abnehmen.

4.1.2 Arbeitsplatte montieren

1. Arbeitsplatte hinten mit den Haltenasen in die Führungen einrasten (1).

1. Arbeitsplatte nach vorne schieben (2).
2. Arbeitsplatte vorne nach unten drücken bis beide Verrasthebel hörbar einrasten (3).
3. Zwei Schrauben wieder verschrauben (4) (optional).

Instandsetzen

4.2 Korbsystem montieren

Voraussetzung:

Der relevante Korb ist aus dem Gerät entnommen.

4.2.1 Tabrutsche für 86 cm Modelle montieren

Spezielle Hilfsmittel:

Tabrutsche [00614935] Tassenauflagebügel [00618565]

1. Die Tabrutsche an der Korbvorderseite schräg einsetzen.
2. Tabrutsche zentrieren und einrasten.

4.2.2 Tassenauflagebügel montieren

Spezielle Hilfsmittel:

Tabrutsche [00614935] Tassenauflagebügel [00618565]

Beim Spülen von Tassen kann der Tassenauflage-Clip aufgeklappt werden. Die zusätzliche Schräglage vermindert die Ansammlung von Wasser auf der Tassenunterseite. Bei hohen Gläsern wird empfohlen, den Tassenauflage-Clip flach umzuklappen. Bei Oberkörben mit optionalen Kunststoffteilen müssen diese vorweg entfernt werden.

1. Kunststoffteile entfernen.

1. Tassenauflage-Clip einrasten.

1. Tassenauflage-Clip aufklappen.

Instandsetzen

1. Spülgut einräumen.

4.2.3 Dampfgar-Einsatz montieren

Spezielle Hilfsmittel:

Tabrutsche [00614935] Tassenauflagebügel [00618565]

Dampfgareinsatz mit den Endstücken unter das Korbsystem klemmen.

Instandsetzen

4.3 VarioSchublade tauschen

1. Laschen des Griffs nach innen biegen.

4.3.1 VarioSchublade demontieren

1. Griff nach oben abziehen.
2. Seitliche Kunststoffeinlagen nach außen drücken und nach oben aus dem Rahmen drücken.

Instandsetzen

1. Führungslaschen vorsichtig nach außen biegen.

1. Klappstacheln aus den Laschen ziehen.
2. Metallrahmen vorne aus den Halterungen drücken.

1. Metallrahmen nach hinten aus der Führung schieben.

4.3.2 VarioSchublade montieren

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.4 Austauschen der Sprüharme

4.4.1 Ausbau des Sprüharms

1. Den oberen Sprüharm abschrauben (1) und zum Entfernen nach unten ziehen (2).

1. Den unteren Sprüharm zum Entfernen nach unten ziehen.

4.4.2 Einbau des Sprüharms

1. Den unteren Sprüharm einsetzen. Der Sprüharm rastet hörbar ein.
2. Den oberen Sprüharm einsetzen und festschrauben.

Instandsetzen

4.5 Austauschen der Siebe

4.5.1 Ausbau der Siebe

1. Das Grobsieb gegen den Uhrzeigersinn drehen (1) und das Siebsystem herausnehmen (2).

Darauf achten, dass keine Fremdkörper in den Pumpentopf fallen.

1. Das Mikrosieb nach unten abziehen.

4.5.2 Einbau der Siebe

1. Das Siebsystem wieder zusammenbauen. Darauf achten, dass die Rastnasen am Grobsieb eingerastet sind.
2. Das Siebsystem in das Gerät einsetzen und das Grobsieb im Uhrzeigersinn drehen. Darauf achten, dass sich die Pfeilmarkierungen gegenüberstehen.

Instandsetzen

4.6 Einbau des Backblechsprühkopfs

1. Den oberen Geschirrkorb entnehmen.
2. Den Backblechsprühkopf in die Halterung (1) einsetzen und nach rechts drehen (2).

Der Backblechspruhkopf rastet hörbar ein.

Instandsetzen

4.7 Austauschen des Netzkabels

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Das Gerät ist frei zugänglich.

4.7.1 Anschlusskabel abstecken

• Stecker der Anschlusskabel vorsichtig auf und ab bewegen und aus der Netzanschlussbuchse ziehen.

4.7.2 Anschlusskabel anstecken

ACHTUNG

Überhitzung des Netzkabels!

Brandgefahr

Netzkabel fest einstecken bis es klickt.

• Stecker der Anschlusskabel in die Netzanschlussbuchse stecken, bis der Stecker hörbar einrastet.

Instandsetzen

4.8 Reinigerdeckel tauschen

Als Hebelwerkzeug kann ein schmaler Schraubenzieher dienen.

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Die Tür ist geöffnet. Der Reinigerdeckel ist geöffnet.

4.8.1 Reinigerdeckel demontieren

1. Reinigerdeckel 5 mm zuschieben.
2. Reinigerdeckel an unterer Seite aus Führungsschienen hebeln und Reinigerdeckel an oberer Seite aus Führungsschienen heben.
3. Feder entnehmen.

4.8.2 Feder einsetzen

1. Feder mit langem Ende in das Befestigungsloch der Zugabevorrichtung stecken (1).

1. Feder mit kurzem Ende in das Befestigungsloch des Reinigerdeckels stecken (2).
2. Deckel in die Zugabevorrichtung drücken (3).

4.8.3 Reinigerdeckel montieren

1. Reinigerdeckel 5 mm vor der ganz geöffneten Position auf einer Seite in Führungsschienen stecken. Gegenüberliegende Seite mit leichtem Kraftaufwand in Führungsschienen drücken.
2. Funktion des Reinigerdeckels prüfen.

Instandsetzen

4.9 Austauschen der Abwasserpumpenabdeckung

Voraussetzung:

Der Geschirrkorb ist entfernt. Die Siebe sind entfernt. → Seite 384

4.9.1 Ausbau der Abwasserpumpenabdeckung

1. Gegebenenfalls Wasser ausschöpfen. Gegebenenfalls einen Schwamm verwenden.
2. Die Pumpenabdeckung mit Hilfe eines Löffels aushebeln und am Steg fassen.

1. Die Pumpenabdeckung schräg nach innen anheben und entnehmen.

4.9.2 Einbau der Abwasserpumpenabdeckung

Die Pumpenabdeckung einnieten (1) und nach unten drücken (2).

Die Pumpenabdeckung rastet hörbar ein.

Instandsetzen

4.10 Seitenwand tauschen

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Das Gerät ist frei zugänglich. Bei Standgerät: Arbeitsplatte ist demontiert. → Seite 378

4.10.1 Seitenwand demontieren

1. Schrauben der Seitenwand entfernen (1).

Abb. 1: Vollintegriert

1. Seitenwand oben leicht nach außen kippen (2).
2. Seitenwand absenken und aus der Bodenwanne aushängen (3).

Instandsetzen

4.10.2 Seitenwand montieren

1. Seitenwand in die Bodenwanne einhängen (1).

Abb. 2: Vollintegriert

1. Seitenwand an das Gerät drücken (2).
2. Seitenwand mit Schrauben befestigen (3).

Instandsetzen

4.11 Außentür tauschen

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt.

4.11.1 Außentür demontieren

Schrauben entfernen, wie in den folgenden Schritten beschrieben.

1. Tür öffnen.
2. Vier Schrauben entfernen.

3

Tür an der Seite mit einer Hand sichern.

Zwei Schrauben entfernen.

4.11.2 Außentür montieren

Instandsetzen

Voraussetzung:

Dämmvlies ist korrekt in der Innenseite der Außentür positioniert und fixiert. Scharniere sind in die Außentür eingehängt. 1. Innentür ohne einzuschnappen schließen. 2. Außentür nach oben unter die Bedienblende schieben (1).

1. Außentür an Innentür drücken und festhalten (2).

4

Tür an der Seite mit einer Hand sichern.

Tür öffnen und mit zwei Schrauben (4 x 11 mm Metallschrauben) sichern.

1. Außentür mit vier Schrauben (4 x 11 mm Metallschrauben) sichern.

Instandsetzen

4.12 Bedienblende tauschen

Im Falle eines defekten Bedienmoduls muss die gesamte Bedienblende ausgetauscht werden.

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Die Außentür ist abgebaut. (Siehe "Außentür tauschen (voll-integriert)")

4.12.1 Bedienblende demontieren

1. Elektrische Anschlüsse an Bedienblende und Klarspülermangelsensor abziehen (1, 2).

1. Masseleitung abziehen (3) (optional). 3. Gerätetür öffnen.
2. Bedienblende gegen Herabfallen sichern (festhalten).
3. Sechs Schrauben entfernen.

1. Bedienblende abnehmen.

4.12.2 Bedienblende montieren

Schrauben 4 x 16 mm verwenden.

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.13 Montieren der Türfedern

1. Die Seilführungsabdeckung nach außen abnehmen.

2.1. Die Tür leicht öffnen (1).

1. Den Seilsystemhalter in der Bodenwannenkerbe fixieren (2). 3. Die Tür langsam schließen (3).

Das Seilsystem wird automatisch in das Türscharnier eingehängt.

Instandsetzen

3.1. Die Tür leicht schließen (4).

1. Die Kerbe nach hinten bewegen und das Türscharnier lösen (5). 3. Die Tür öffnen (6).

1. Den Vorgang auf der anderen Geräteseite wiederholen.

Instandsetzen

4.14 Sockelblende tauschen

Die Füße sind identisch und können untereinander getauscht werden.

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Außentür ist abgebaut. Außentür tauschen (voll-integriert)

4.14.1 Sockelblende demontieren

1.

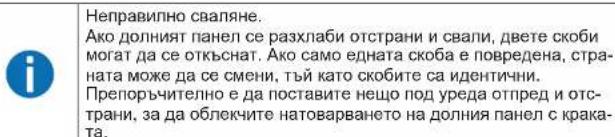

Falsche Demontage. Wird die Sockelblende seitlich gelockert und abgenommen, kann es vorkommen, dass die beiden Halterungen ausbrechen. Wird nur ein Halter beschädigt, kann die Seite gewechselt werden, da bereits Halterungen gleich sind. Es ist ratsam, dem Gerät seitlich vorne etwas unterzulegen, um die Sockelblende mit den Füßen zu entlasten.

1. Mit Schraubendreher in die Führungen (1) eingreifen und Verriegelung nach unten lösen.

1. Blende nach oben abnehmen.
2. Füße nach vorne abnehmen (1).

4.14.2 Sockelblende montieren

1. Füße einsetzen.
2. Sockelblende oben anlegen (1) und nach unten drücken, bis sie hörbar einrastet (2).

Instandsetzen

4.15 Sockelblech tauschen

Das Sockelblech befindet sich im unteren Bereich an der Vorderseite.

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Die Möbelfront (optional) ist demontiert. Die Außentür ist abgebaut. Außentür tauschen (voll-integriert). Die Sockelblende ist demontiert (optional). → Seite 396

4.15.1 Sockelblech demontieren

1. Zwei Schrauben (1) entfernen.

1. Rastelemente ausrasten (2).
2. Sockelblech vorsichtig nach vorne kippen (1).

4.

Je nach Modellreihe ist die Steckverbindung zum EmotionLight noch am Sockel befestigt.

Stecker an der Rastnase entriegeln und nach hinten abziehen (optional) (2).

4.15.2 Sockelblech montieren

• Sockelblech in umgekehrter Reihenfolge montieren.

Instandsetzen

4.16 Austauschen des Überlaufkanals

Der Überlaufkanal befindet sich im unteren Bereich der Gerätevorderseite.

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Die Möbelfront ist demontiert (optional). Die Außentür ist entfernt. Die Sockelblende ist entfernt (optional). → Seite 396 Das Sockelblech ist entfernt. → Seite 397

4.16.1 Überlaufkanal entfernen

Restwasser

• Beim Abnehmen des Ablaufschlauchs kann Restwasser auslaufen.
• Das Wasser auffangen oder mit der Saugspritze aus der Bodenwanne entfernen.

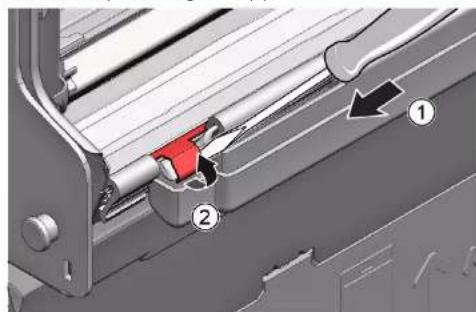

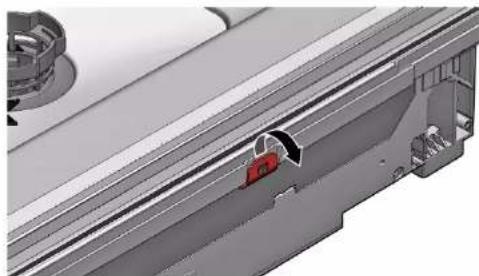

• Die obere Verrastung aushebeln (1, 2).

1. Das obere Rastelement lösen.

3.1. Unter der Metallklammer einen Schraubendreher einschieben (1).

1. Den Metallclip vorsichtig lösen (2).

Instandsetzen

1. Den Überlaufkanal abheben.

4.16.2 Einbauendes Überlaufkanals

Wasserschaden durch fehlerhafte Montage des Überlaufkanals! Den Überlaufkanal unter ordnungsgemäß in die Führung der Bodenwane einsetzen. Den Überlaufkanal ober ordnungsgemäß einrasten.

1. Den Überlaufkanal platzieren (1).
2. Den Überlaufkanal in die Dichtung einsetzen (2).
3. Den Überlaufkanal in die Dichtungsführung eindrücken (3).
4. Den Überlaufkanal bündig einsetzen (4).
5. Den Überlaufkanal befestigen (5).

Instandsetzen

1. Die Montage rechts und links überprüfen. 3. Den festen Sitz überprüfen.

1. Die Metallklammer links und rechts befestigen.

Instandsetzen

4.17 Austauschen der Innentür

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt.

4.17.1 Ausbau der Innentür

1. Die Schrauben entfernen (1).
2. Die Innentür nach oben entfernen (2).

1. Das Türscharnier mit Schrauben befestigen.
2. Die Innentür am Türscharnier platzieren.
3. Die Innentür mit Schrauben befestigen.

4.17.2 Einbau der Innentür

1. Die Türdichtung nach vorn klappen.
2. Die Innentür hinter die Türdichtung schieben.
3. Die Innentür schließen.
4. Die Türdichtung nach oben schlagen. Die Seitenteile zeigen nach oben.
5. Das Türscharnier nach oben schieben.

Instandsetzen

4.18 Austauschen des Türscharniers

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Das Gerät ist frei zugänglich. Die Seitenwand ist entfernt. → Seite 389 Die Außentür ist entfernt. Die Innentür ist entfernt. Die Bedienblende ist entfernt. → Seite 393 Die Türfedern sind befestigt. → Seite 394 Die Sockelblende ist entfernt. → Seite 396 Das Sockelblech ist entfernt. → Seite 397 Der Überlaufkanal ist entfernt. → Seite 398

4.18.1 Ausbau des Türscharniers

1. Den Rasthaken mit einem Schraubendreher öffnen (1).
2. Das Türscharnier nach vorn ziehen (2).

1. Den Erdanschluss am Türscharnier lösen.

4.18.2 Einbau des Türscharniers

Instandsetzen

1. Das Scharnier am Gerät platzieren (1).
2. Das Scharnier nach unten schieben (2), bis es am Gerät eingerastet ist.

2.

Ein fehlender Erdanschluss kann dazu führen, dass an der Tür Netzpotential anliegt.

Den Erdanschluss herstellen.

Instandsetzen

4.19 Türdichtung (unten) tauschen

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Die Außentür ist entfernt. Das Sockelblech ist entfernt. → Seite 397 Die Sockelblende ist entfernt (optional). → Seite 396 Die Türfedern sind demontiert. Die Bedienblende ist entfernt. Die Kabelbaumhalterung im rechten unteren Bereich ist entfernt.

4.19.1 Türdichtung demontieren

1. Zwei Halteklammern an der unteren Türdichtung entfernen (1, 2).

1. Überlaufkanal aushängen.

1. Überlaufrinne nach oben hin abnehmen.

Instandsetzen

1. Untere Türdichtung von Innentür abnehmen.

4.19.2 Türdichtung montieren

1. Dichtkappen links und rechts auf Dichtschiene mit Türdichtung aufstecken.

1. Türdichtung mit Dichtklappen in Innentür stecken.
2. Türdichtung mit zwei Halteklammern fixieren.

Instandsetzen

4.20 Türdichtung (oben) tauschen

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt.

4.20.1 Ausbauen der Türdichtung

Die Türdichtung vom Innenrahmen abziehen.

4.20.2 Einbau der Türdichtung

Die Türdichtung muss vor dem Einbau auf die korrekte Länge zugeschnitten werden. Diese beträgt 1750 mm für 81 cm hohe Geräte und 1850 mm für 86 cm hohe Geräte.

1. Eine passende Türdichtung vorbereiten.
2. Auf die ordnungsgemäße Einbaulage des Dichtungsprofils achten.

1. Der weiße Punkt muss sich auf der Höhe der Dichtbettle befinden.

Die Dichtung darf im Eckbereich weder wellig noch gespannt sein. Die Dichtung ist an den Enden abgeschrägt und läuft nach vorn im Behälterboden aus.

Das Dichtungsende gerade nach vorne unter der Innentür positionieren. Die Dichtung sollte so weit wie möglich an der Behälterseite anliegen.

Ordnungsgemäß montierte Türdichtung:

Instandsetzen

4.21 EmotionLight tauschen

Das EmotionLight befindet sich im oberen vorderen Außenbereich des Spülbehälters.

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Das Gerät ist frei zugänglich. Die Arbeitsplatte ist demontiert (optional). Die rechte Seitenwand ist demontiert (optional). → Seite 389

4.21.1 EmotionLight demontieren

1. Rastnase hinten ausrasten (1).

1. Fassung nach oben entnehmen (2).
2. Stecker aus Kupplung ziehen (Gerät vorne unter rechts).
3. Elektrische Verbindung am Leistungsmodul offen.

1. EmotionLight aus dem Gerät nehmen.

4.21.2 EmotionLight montieren

1. Fassung in Spülbehälterrahmen einsetzen (1).

Instandsetzen

1. Rastnase einrasten (2).

3

ACHTUNG

Unsachgemäße Installation!

Beschädigung der Leitung im Bereich des Türscharniers.

Leitung im Bereich des Türscharniers so verlegen (zwischen Scharnierplatte und Spülbehälter), dass sie nicht durch bewegliche Teile beschädigt werden kann.

Leitung an der rechten Unterseite verlegen.

Instandsetzen

Abb. 3: Flachbandkabel

1. Stecker einstecken.

Instandsetzen

4.22 TimeLight tauschen

Das TimeLight nur als Komplettteil austauschen. Das TimeLight-Modul ist auf der Rückseite des Sockelblechs befestigt.

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Die Sockelblende ist entfernt. → Seite 396 Das Sockelblech ist entfernt und umgedreht. → Seite 397

4.22.1 TimeLight demontieren

1. Rastelemente (1) nach außen biegen.

1. TimeLight-Modul nach oben aus Führung (2) ziehen.

4.22.2 TimeLight montieren

1. Rastelemente (1) zurückbiegen.

1. TimeLight-Modul in Führung (2) schieben.
2. Elektrischen Anschluss herstellen.

Instandsetzen

4.23 Gap illumination tauschen

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Die Außentür ist demontiert. Die Bedienblende ist entfernt.

4.23.1 Gap Illumination demontieren

1. Rastelement ausrasten (1).
2. Elektrische Verbindung am Bedienmodul öffnen (2).

2.1. Rastnase hinten ausrasten (1).

1. Lichtleiste entfernen (2).

Instandsetzen

3.1. Rastnase ausrasten (1).

1. PCB mit Halter anheben und vom Rahmen des Bedienmoduls entfernen (2).

4.23.2 Gap Illumination montieren

1. PCB-Halter in Rahmen des Bedienmoduls einsetzen.

1. Mit einem Klick-Geräusch festigen.

1. Lichtleiter montieren und mit einem Click-Geräusch festigen.

1. Leitung mit dem Bedienmodul verbinden.
