S355HCX29E - Nõudepesumasin NEFF - Tasuta kasutusjuhend

Toote tüüp	Sisseehitatav nõudepesumasin
Bränd	Neff
Mudel	S355HCX29E
Mõõtmed (K x L x S)	81.5 cm x 59.8 cm x 55.0 cm
Netokaal	Umbes 40 kg
Elektritoide	220-240 V, 50 Hz, 10 A
Energiaklass	E (endine klass A+++)
Pesuprogrammid	Öko, Intensiivne, Kiire 45°C, Automaatne, Õrn, Eelpesu
Nõude arv	14 nõudekomplekti
Müratase	44 dB(A)
Lapsekaitse	Jah, lukustusfunktsioon
Lekkekaitse süsteem	Aqua-Stop turvalisus
Juhtpaneel	Elektrooniline LED-ekraaniga
Sisevalgustus	EmotionLight ja TimeLight
Paigalduse tüüp	Tööpinnale integreeritav
Esipaneel	Vahetatav (esiuks)
Filtrid	Eemaldatav jämefilter ja mikrofilter
Pihustusharjad	Ülemine ja alumine, vahetatavad
Soolapaak	Jah, kaanega
Parandatavus	Varuosad saadaval, remondijuhend kaasas
Garantii	2 aastat (standard)

Korduma kippuvad küsimused - S355HCX29E NEFF

Mis on Neff S355HCX29E nõudepesumasina energiaklass?

Neff S355HCX29E on klassifitseeritud energiaklassi E (endine klass A+++).

Kuidas paigaldada nõudepesumasin tööpinna alla?

Seade on ette nähtud sisseehitatavaks paigalduseks. Peate eemaldama olemasoleva tööpinna, järgides juhendi samme: keerake tagumised kruvid lahti, lükake lukustushoobasid, seejärel libistage tööpind ettepoole.

Mida teha, kui nõudepesumasin ei lülitu sisse?

Kontrollige esmalt elektrivarustust: veenduge, et pistik on ühendatud ja kaitselüliti pole välja lülitatud. Kui probleem püsib, ühendage seade 60 sekundiks lahti ja seejärel ühendage uuesti. Tutvuge ohutustestide jaoks juhendiga.

Kuidas puhastada nõudepesumasina filtreid?

Pöörake jämefilter päripäeva eemaldamiseks. Langetage mikrofilter ja puhastage mõlemad jooksva vee all. Paigaldage tagasi, joondades nooled ja keerates jämefiltrit päripäeva kuni klõpsuni.

Millised programmid on sellel mudelil saadaval?

Programmid hõlmavad: Öko, Intensiivne, Kiire 45°C, Automaatne, Õrn ja Eelpesu. Valige vastavalt mustuse astmele ja nõude tüübile.

Kuidas vahetada ülemist pihustusharja?

Keerake ülemine pihustushari lahti ja tõmmake see eemaldamiseks alla. Sisestage uus hari ja keerake see tugevasti kinni. Alumise harja puhul langetage see lihtsalt lahti klõpsimiseks ja kinnitage uus.

Soola indikaator süttib, mida teha?

Avage soolapaak (asub alumise korvi all) ja lisage regenereerimissoola. Sulgege kaas ja tehke loputustsükkel. Kui indikaator jääb põlema, kontrollige, et kork on korralikult suletud.

Kuidas vahetada esiuks?

Eemaldage siseukse kruvid, seejärel ühendage kaablid lahti. Paigaldage uus esipaneel, joondades hinged ja keerates kruvid tagasi. Veenduge, et kaablid on õigesti paigutatud, et vältida kahjustusi.

Mida tähendab veakood E15?

Kood E15 tähistab aktiveeritud lekkekaitset. Sulgege veevool, ühendage seade lahti ja kontrollige lekkeid. Kui kood püsib, võtke ühendust klienditeenindusega.

Kust leida selle mudeli varuosi?

Neffi originaalvaruosad on saadaval klienditeeninduses või spetsialiseeritud veebisaitidel. Kasutage mudelinumbrit S355HCX29E täpsete viidete tuvastamiseks.

KASUTUSJUHEND S355HCX29E NEFF

4.1 Toopinna vahetamine 255

4.1.1 Toopinna eemaldamine 255 4.1.2 Toopinna paigaldamine 255

4.2 Korvisuteemi paigaldamine 256

4.2.1 Tabletisahtli paigaldamine 86 cm mudelile 256 4.2.2 Tassitoe klambri paigaldamine 256 4.2.3 Auruti vahetuki paigaldamine 257

4.3 Sahtli varioDrawer vahetamine 258

4.3.1 Sahtli varioDrawer eemaldamine 258 4.3.2 Sahtli varioDrawer paigaldamine 259

4.4 Pihustite vahetamine 260

4.4.1 Pihustite eemaldamine 260 4.4.2 Pihusti paigaldamine 260

4.5 Filtrite vahetamine 261

4.5.1 Filtri eemaldamine 261 4.5.2 Filtrite paigaldamine 261

4.6 Kupsetusresti pihustipea paigaldamine 262

4.7 Toitejuhtme vahetamine 263

4.7.1 Toitejuhtme lahtiuhendamine 263 4.7.2 Toitejuhtme ühendamine 263

4.8 Pesuaine sahtli katte vahetamine 264

4.8.1 Pesuaine sahtli katte eemaldamine 264

4.8.2 Vedru paigaldamine 264 4.8.3 Pesuaine sahtli katte paigaldamine 264

4.9 Reoveepumba katte vahetamine 265

4.9.1 Reoveepumba katte eemaldamine 265 4.9.2 Reoveepumba katte paigaldamine 265

4.10 Kuljepaneeli vahetamine 266

4.10.1 Kuljepaneeli eemaldamine 266 4.10.2 Kuljepaneeli paigaldamine 267

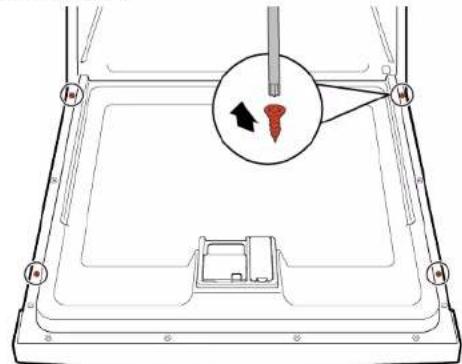

4.11 Valimise ukse vahetamine 268

4.11.1 Valimise ukse eemaldamine 268 4.11.2 Valimise ukse paigaldamine 268

4.12 Juhtpaneeli vahetamine 270

4.12.1 Juhtpaneeli eemaldamine 270 4.12.2 Juhtpaneeli paigaldamine 270

4.13 Uksevedrude kinnitamine 271

4.14 Aluspaneeli vahetamine 273

4.14.1 Aluspaneeli eemaldamine 273 4.14.2 Aluspaneeli paigaldamine 273

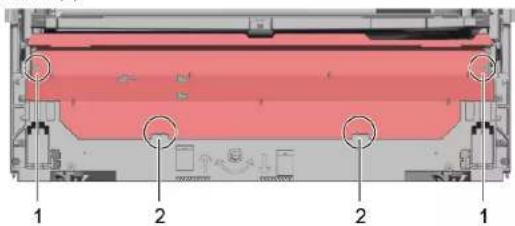

4.15 Sokliplaadi vahetamine 274

4.15.1 Sokliplaadi eemaldamine 274 4.15.2 Sokliplaadi paigaldamine 274

4.16 Ulevoolutoru vahetamine 275

4.16.1 Ülevoolukanali eemaldamine 275 4.16.2 Ülevoolutoru paigaldamine 276

4.17 Sisemise ukse vahetamine 278

4.17.1 Sisemise ukse eemaldamine 278 4.17.2 Sisemise ukse paigaldamine 278

4.18 Uksehinge vahetamine 279

4.18.1 Uksehinge eemaldamine 279 4.18.2 Uksehinge paigaldamine 279

4.19 Uksetihendi (alumine) vahetamine 281

4.19.1 Uksetihendi eemaldamine 281 4.19.2 Uksetihendi paigaldamine 282

4.20 Uksetihendi (ülemine) vahetamine 283

4.20.1 Uksetihendi eemaldamine 283 4.20.2 Uksetihendi paigaldamine 283

Remonditeave – Nõudepesumasin

4.21 Tule EmotionLight vahetamine 284

4.21.1 Tule EmotionLight eemaldamine 284 4.21.2 Tule EmotionLight paigaldamine 284

4.22 Tule TimeLight vahetamine 287

4.22.1 Tule TimeLight eemaldamine 287 4.22.2 Tule TimeLight paigaldamine 287

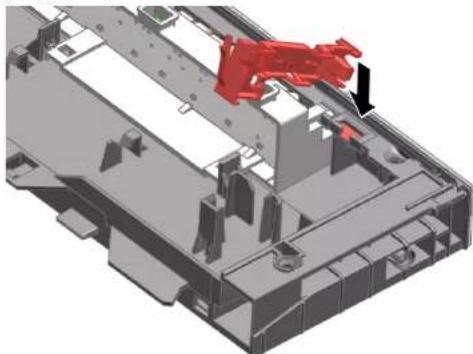

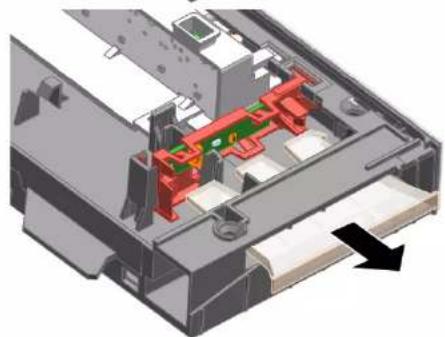

4.23 Süvendivalgustuse Gap Illumination vahetamine 288

4.23.1 Suvendivalgustuse Gap Illumination eemaldamine 288 4.23.2 Suvendivalgustuse Gap Illumination paigaldamine 289

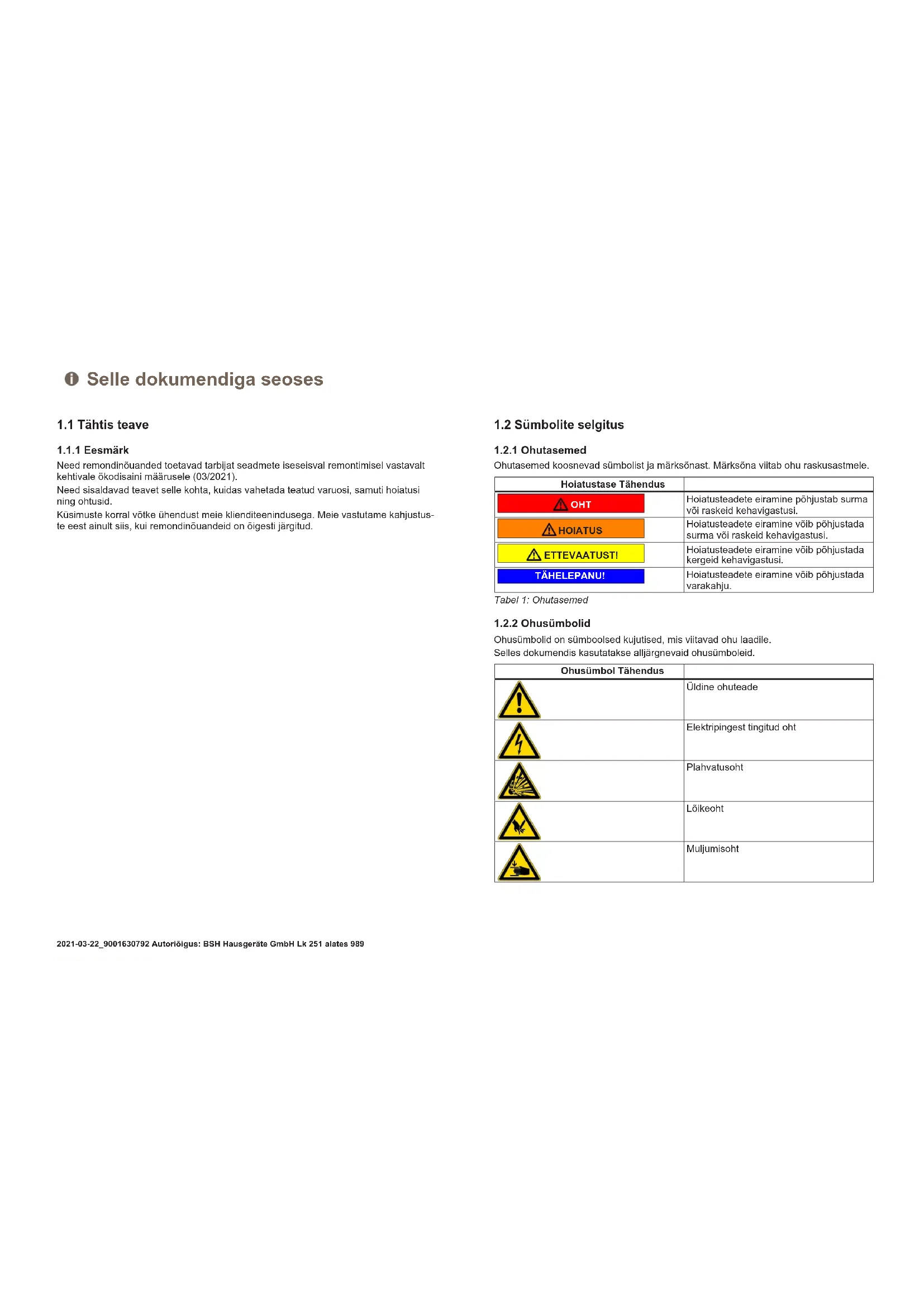

Selle dokumendiga seoses

1.1 Tahtis teave

1.1.1 Eesmark

Need remondinouanded toetavad tarbjat seadmete iseseisval remontimisel vastavalt kehtivale okodisaini märusele (03/2021).

Need sisaldavad teavet selle kohta, kuidas vahetada teatud varuosi, samuti hoiatusi ning ohtusid.

Küsimuste korral vötte ühendust meie klienditeenindusega. Meie vastutame kahjustuste eest ainult siis, kui remondinouandeid on õigesti järgitud.

1.2 Sumbolite selgitus

1.2.1 Ohutasedmed

Ohutased koosnevad sumbolist ja marksonast. Marksona viitab ohu raskusastmele.

Hoiatustase Tähendus
OHT	Hoiatustadete eiramine põhjustab surma või raskeid kehavigastusi.
HOIATUS	Hoiatustadete eiramine võib põhjustada surma või raskeid kehavigastusi.
ETTEVAATUST!	Hoiatustadete eiramine võib põhjustada kergeid kehavigastusi.
TAHELEPANUI	Hoiatustadete eiramine võib põhjustada varakahju.

Ohusümbol Tähendus
!	Üldine ohuteade
	Elektripingest tingitud oht
	Plahvatusoht
	Löikeoht
	Muljumisht

Selle dokumendiga seoses

Ohusümbo L Tähendus
	Kuumadest pindadest tingitud oht
	Tugevast magnetväljast tingitud oht
	Mitteioniseerivast kiirgusest tingitud oht

Tabel 2: Ohusumbolid

1.2.3 Hoiatuste struktuur

Selles dokumendis olevatel hoiatustel on standardiseeritud valjanagemine ja standardiseeritud struktuur.

OHT

Ohu/hoiatuse eiramise võimalikud tagajärjed.

Meetmed ja ettevaatusnõuded ohu vältimiseks.

Alljärgnevas näites on näidatud hoiatus, millega hoiatatakse liikuvatest osadest tingitud elektrilöögiohu eest. Nimetatud on meede ohu vältimiseks.

OHT

Enne remonditöödega alustamist ühendage seade elektrivõrgust lahti vähemalt 60 sekundit varem.

gust lahti vähemalt 60 sekundit varem.

1.2.4 Üldised sümbolid

Selles dokumendis kasutatakse alljärgnevaid üldisi sümboleid.

Üld.&symbol Tāhendus
1	Erinūande tunnus (tekst ja/vōi graafik)
0	Lihtsa nōuande tunnus (ainult tekst)
Videojuhendi lingi tunnus

Üld. symbolism Tähendus
	Vajalike tõöristade tunnus
	Vajalike eeltingimuste tunnus
	Seisukorra tunnus (kui..., siis...)
	Tulemuse tunnus
Start Klahvi vöi nupu tunnus
[00123456] Materjalinumbri tunnus
Olek Kuvatava teksti/akna tunnus (seadme	ek- raanil)

Tabel 3: Üldised sümbolid

Ohutus

2.1 Üldised ohutusjuhised

2.1.1 Kõik kodumasinad

• Elektriliste osade remondil tehtud vead võivad põhjustada elektrilöögi! Lahutage seade vooluvõrgust vähemalt 60 sekundit enne tööle hakkamist. Pärast remonti peab olema tehtud ohutuskatse vastavalt standardile VDE 0701 võrriklijke mäusteule.

Teravatest servadest tingitud vigastusoht!

Kandke kaitsekindaid.

Rasketest ja liikuvatest osadest tingitud muljumisoht remondi-, puhastustööde, tõrkeotsingu ja hoolduse käigus

Oht seadme ohutusele/talitlusele! Kasutage ainult originaalvaruosasid.

Elektrostaatiliselt tundlike osade (ESD) kahjustamise oht! - Ärge puudutage mooduleid, kaasa arvatud ühendusi ega transpordilinte.

Määramine Üksikasjad Kujutised
Tähtotsikuga T20 kruvikeeraja koos puurimisaguga [00340764]	100 mm, splindiga pollidele
Tähtotsikuga T15 kruvikeeraja	Pikkus 80 mm
Lapik kruvikeeraja Tera 10 mm × 1,6 mm × 200 mm
Peeneolsalised tan- gid [00340871]	Pikkus: 200 mm, sirge

4.1 Tööpinna vahetamine

Märkus:

Seade on toitest lahutatud. Seadmele pääseb vabalt ligi.

4.1.1 Tööpinna eemaldamine

1. Eemaldage tagaküljelt kaks kruvi (1; valikuline).
2. Suruge mõlemat kangit tööpinna all ülespoole (2).

1. Tõstke veidi tööpinna esiosa (3).
2. Lükake tööpinda eemale, tagaosa poole (4).
3. Eemaldage tööpind.

4.1.2 Tööpinna paigaldamine

1. Lukustage tööpinna tagakülg juhikutesse, kasutades lukustusrongaid (1).

1. Lükake tööpinda ettepoole (2).
2. Vajutage toopinna esikülge alla, kuni mõlemad kangid kuuldavalt paika klõpsavad (3).
3. Kruvige kaks kruvi uuesti paika (4; valikuline).

Remont

4.2 Korvisüsteemi paigaldamine

Märkus:

Vastav kõrv on seadmest eemaldatud.

4.2.1 Tabletisahltli paigaldamine 86 cm mudelile Eriotstarbelised tööriistad:

Tabletisahltli juhik [00614935] Tassitoe klamber [00618565] 1. Kinnitage tabletisahltel diagonaalselt korvi esiotsa külge. 2. Pange tabletisahltel keskele ja klõpsake see paigale.

4.2.2 Tassitoe klambri paigaldamine Eriotstarbelised tööriistad:

Tabletisahltli juhik [00614935] Tassitoe klamber [00618565]

Tasside pesemisel saab tassitoe klambri üles keerata. Tekkiv lisanurk hoiab ära vee kogunemise tasside põhja. Kõrgete klaaside pesemisel soovitame jätta tassitoe klambri alla lükatud asendisse. Kui ülemistel korvidel on valikuline plastist vahetükk, tuleb see kõigepealt eemaldada.

1. Eemaldage plastist vahetükk.

1. Klõpsake tassitoe klamber paika.

3. Keerake klamber üles.

Remont

1. Pange pestavad esemed paika.

4.2.3 Auruti vahetuki paigaldamine

Eritööriistad:

Tableisaiti juhik [00614935]

Tassitoe klamber [00618565]

Kinnitage auruti vahetukk nii, et otsad jääksid korvisüsteemi alla.

Remont

4.3 Sahtli varioDrawer vahetamine

4.3.1 Sahtli varioDrawer eemaldamine

1. Painutage käepideme labasid sissepoole.

1. Eemaldage käepide ülespoole
2. Vajutage plastikust kinnitusklambrid väljapoole ja üles raamist välja.

Remont

1. Painutage juhikuid ettevaatlikult väljapoole.

1. Tõmmake lahtikäiv rest sakkidest välja.
2. Suruge metallraam esiosas hoidikutest välja.

1. Suruge metallraam juhikust välja.

4.3.2 Sahtli varioDrawer paigaldamine

Paigaldage vastupidises järjekorras.

Remont

4.4 Pihustite vahetamine

4.4.1 Pihustite eemaldamine

1. Kruvige ülemine pihusti lahti (1) ja eemaldamiseks tõmmake seda alla (2).

1. Eemaldamiseks tõmmake alumist pihustit alla.

4.4.2 Pihusti paigaldamine

1. Paigaldage alumine pihusti. Pihusti läheb klopsuga
2. Paigaldage ülemine pihusti ja kruvige see kindlalt paika.

Remont

4.6 Kupsetusresti pihustipea paigaldamine

1. Eemaldage ülemine korr.
2. Pange kupsetusresti pihustipea hoidikusse (1) ja keerake paremale (2).

Kupsetusresti pihustipea klopsab paigale.

Remont

4.7 Toitejuhtme vahetamine

Noe:

Seade on toitest lahutatud. Seade on veeuhendusest lahutatud. Seadmetele päaseb vabalt ligi.

4.7.1 Toitejuhtme lahtiuhendamine

• Liigutage toitejuhtme pistikut ettevaatlikult üles-alla ja tōmmake see pistikupesast välja.

4.7.2 Toitejuhtme ühendamine

TÄHELEPANU!

Elektrühenduse ülekuumenemine!

Lükake toitejuhe kindlalt paika, kuni kuulete klõpsu.

Pange toitejuhtme pistik pistikupesasse; kui see on paigas, kuulete klõpsu.

Remont

4.8 Pesuaine sahtli katte vahetamine

Kangina võib kasutada väikest kruvikeerajat.

Nõue:

Seade on toitest lahutatud. Seade on veetühendusest lahutatud. Uks on avatud. Pesuaine sahtli kate on avatud.

4.8.1 Pesuaine sahtli katte eemaldamine

1. Libistage pesuaine sahtli kate 5 mm sisse.
2. Tõstke pesuaine sahtli kate juhikutest välja, esmalt alumine osa, seejärel ülemine osa.
3. Eemaldage vedru.

4.8.2 Vedru paigaldamine

1. Paigaldage vedru pikk ots jaoturi paigaldusavasse (1).

1. Paigaldage vedru lühike ots pesuaine sahtli katte paigaldusavasse (2).
2. Lükake kate jaoturisse (3).

4.8.3 Pesuaine sahtli katte paigaldamine

1. Pange pesuaine sahtli kate juhikutesse ühel pool nii, et see jääks 5 mm kaugusele täiesti avatud asendist. Suruge vastaspool õrnalt juhikutesse.
2. Kontrollige, kas pesuaine sahtli kate toimib.

Remont

4.9 Reoveepumba katte vahetamine

Märkus:

Korv on eemaldatud. Filtrid on eemaldatud. → 261

4.9.1 Reoveepumba katte eemaldamine

1. Eemaldage vesi.

Vajaduse korral kasutage käsna.

1. Kangutage pumba kate lusikaga lahti ja võtke kinni selle keskosast.

1. Tõstke pumba kate nurga all sissepoole ja eemaldage.

4.9.2 Reoveepumba katte paigaldamine

Paigaldage pumba kate (1) ja suruge see alla (2).

Pumba kate läheb klõpsuga paika.

Remont

4.10 Küljepaneeli vahetamine

Märkus:

Seade on toitest lahutatud. Seade on veeühendusest lahutatud. Seadmetele pääseb vabalt ligi. Eraldi asetsevad seadmed: tööpind on eemaldatud.

4.10.1 Küljepaneeli eemaldamine

1. Eemaldage küljepaneelilt kruvid (1).

Joonis 1: Täisintegreeritavad

1. Kallutage küljepaneeli ülaosast veidi väljapoole (2).
2. Laske küljepaneel alla ja tõmmake see alusrennist välja (3).

Remont

4.10.2 Küljepaneeli paigaldamine

1. Paigaldage küljepaneel alusrenni (1).

Joonis 2: Täisintegreeritavad

1. Vajutage küljepaneel seadme peale (2).
2. Kinnitage küljepaneel kruvidega (3).

4.11 Valimise ukse vahetamine

Noe:

Seade on toitest lahutatud. Seade on veeühendusest lahutatud.

4.11.1 Valimise ukse eemaldamine

Eemaldage kruvid, mida kirjeldatakse järgmistes sammudes.

1. Avage uks.
2. Eemaldage neli kruvi.

3

Hoidke ustuhelt pool kinni.

Eemaldage kaks kruvi.

4.11.2 Valimise ukse paigaldamine

TÄHELEPANU

Valesti paigutatud või kinnitamata juhtmed!

Juhtmete kahjustamise oht

Paigaldage juhtmed ja kinnitage need kleeplindiga paigale.

Remont

Nõue:

Isoleermaterjal on õigesti paigaldatud ja kinnitatud välise ukse siseküljele. Hinged on pandud välise ukse sisse. 1. Sulgege sisemine uks, kuid ärge lukustage seda. 2. Lükake välimine uks juhtpaneeli alla (1).

1. Lükake välimine uks sisemise ukse vastu ja hoidke paigal (2).

4

Hoidke ust ühelt poolt kinni.

Avage uks ja kinnitage see kahe kruviga (4×11 mm metallkruvid).

1. Kinnitage välimine uks nelja kruviga (4×11 mm metallkruvid).

Remont

4.12 Juhtpaneeli vahetamine

Kui töömoodul ei tööta, tuleb välja vahetada kogu juhtpaneel.

Nõue:

Seade on toitest lahutatud. Seade on veetühendusest lahutatud. Välimine uks on eemaldatud. Välimine uks on eemaldatud (täisintegreeritav/integreeritav).

4.12.1 Juhtpaneeli eemaldamine

1. Ühendage lahti juhtpaneeli ja alumise loputustarviku elektrühendused (1, 2).

1. Ühendage lahti maanduskaabel (3; valikuline).
2. Avage seadme uks.
3. Hoidke juhtpanelist kinni, et see maha ei kukuks.
4. Eemaldage kuus kruvi.

1. Eemaldage juhtpanel.

4.12.2 Juhtpaneeli paigaldamine

Kasutage 4× 16 mm kruvisid.

Paigaldage vastupidises järjekorras.

Remont

4.13 Uksevedrude kinnitamine

1. Eemaldage juhtmejuhiku kate.

2.1. Tehke uks veidi lahti (1).

1. Kinnitage põhja rennis olevasse soonde (2).
2. Sulgege aeglaselt uks (3).

Juhtmesüsteem kinnitub automaatselt ukse hinge külge.

Remont

3.1. Lükake uks veidi koomale (4).

1. Viige soon taha ja vabastage uksehing (5).
2. Avage uks (6).

1. Korrake sama seadme teisel küljel.

4.14 Aluspaneeli vahetamine

Jalad on identsed ja neid võib ümber tõsta.

Nõue:

Seade on toitest lahutatud. Seade on veetühendusest lahutatud. Välimine uks on eemaldatud. Välimine uks on eemaldatud (täisintegreeritav/integreeritav).

4.14.1 Aluspaneeli eemaldamine

1.

Vale eemaldusviis. Kui aluspaneel küljelt lahti keeratakse ja eemaldatakse, võivad kaks kronsteini murduda. Kui kahjustada saab ainult üks kronstein, saab pooli vahetada, kuna kronsteinid on identsed. Soovitatav on panna midagi külje esiotsa seadme alla, et vähendada jalgadega aluspaneelile langevat koormust.

1. Pange juhikutesse (1) kruvikeeraja ja vabastage konks, lükates seda allapoole.

1. Tõstke paneel maha.
2. Eemaldage jalad ettesuunas (1).

4.14.2 Aluspaneeli paigaldamine

1. Paigaldage jalad.
2. Kinnitage aluspaneel ülaosale (1) ja vajutage, kuni see kuuldavalt paika klõpsab (2).

Remont

4.15 Sokliplaadi vahetamine

Sokliplaat asub esikülje alaosas.

Nõue:

Seade on toitest lahutatud. Seade on veetühendusest lahutatud. Mööblipaneel (valikuline) on eemaldatud. Välimine uks on eemaldatud. Valimine uks on eemaldatud (täisintegreeritav/integreeritav). Aluspaneel on eemaldatud (valikuline).273

4.15.1 Sokliplaadi eemaldamine

1. Eemaldage kaks kruvi (1).

1. Vabastage kinnituselemendid (2).
2. Kallutage dokiplaati ettevaatlikult ettepoole (1).

4.

Mudelist olenevalt on tule EmotionLight pistik endiselt aluse küljes.

Vabastage pistik kinnitusnukil ja tõmmake taha (valikuline; 2).

4.15.2 Sokliplaadi paigaldamine

Paigaldage sokliplaat vastupidises järjekorras.

Remont

4.16 Ülevoolutoru vahetamine

Ülevoolutoru asub seadme esikülje alaosas.

Nõue:

Seade on toitest lahutatud. Seade on veetühendusest lahutatud. Mööblipaneel on eemaldatud (valikuline). Välimine uks on eemaldatud. Aluspaneel on eemaldatud (valikuline), →273 Sokliplaat on eemaldatud. →274

4.16.1 Ülevoolutoru eemaldamine

Jääkvesi

Kui tühjendusvoolik on eemaldatud, võib jääkvesi välja voolata. Koguge vesi anumasse või eemaldage see alusplaadilt imuga.

1. Kangutage välja üleval olev kinnitusmehhanism (1, 2).

1. Vabastage kinnituselement ülevalt.

3.1. Pange kruvikeeraja metallipiduri alla (1).

1. Vabastage ettevaatlikult metallklamber (2).

Remont

1. Tõstke ülevoolutoru välja.

4.16.2 Ülevoolutoru paigaldamine

Ülevoolutoru valest paigaldusest tingitud veekahjustus! Paigaldage ülevoolutoru õigesti põhja alusrenni juhikusse. Klõpsake ülevoolutoru ülevalt õigesse kohta.

1. Paigaldage ülevoolutoru (1).
2. Viige ülevoolutoru tihendisse (2).
3. Lükake ülevoolutoru tihendi juhikusse (3).
4. Paigutage ülevoolutoru tihedalt (4).
5. Klõpsake ülevoolutoru paika (5).

Remont

1. Kontrollige paigaldust vasakul ja paremal. 3. Veenduge, et toru oleks kindlalt paigal.

4.17 Sisemise ukse vahetamine

Märkus:

Seade on toitest lahutatud. Seade on veeühendusest lahutatud.

4.17.1 Sisemise ukse eemaldamine

1. Eemaldage kruvid (1). 2. Eemaldage sisemine uks ülesuunas (2).

1. Kinnitage uksehing kruvidega.
2. Paigutage sisemine uks uksehingele.
3. Kinnitage sisemine uks kruvidega.

4.17.2 Sisemise ukse paigaldamine

1. Tõmmake uksetihend ette.
2. Viige sisemine uks tihendi taha.
3. Sulgege sisemine uks.
4. Tõmmake uksetihend üles. Küljeosad on üleval näha.
5. Liigutage uksehing üles.

Remont

4.18 Uksehinge vahetamine

Märkus:

Seade on toitest lahutatud. Seade on veeühendusest lahutatud. Seadmetele pääseb vabalt ligi. Küljepaneel on eemaldatud. → 266 Välimine uks on eemaldatud. Sisemine uks on eemaldatud. Juhtpaneel on eemaldatud. → 270 Uksevedrud on kinnitatud. → 271 Aluspaneel on eemaldatud. → 273 Sokliplaat on eemaldatud. → 274 Ülevoolukanal on eemaldatud. 275

4.18.1 Uksehinge eemaldamine

1. Vabastage haak kruvikeerajaga (1).
2. Tõmmake uksehinge ettepoole (2).

1. Vabastage maaühendus uksehingel.

4.18.2 Uksehinge paigaldamine

Kui remonttöö on valesti tehtud, võib esineda elektriloogist tingitud eluoht. Elektrilisi osasid peavad parandama kvalifitseeritud elektrikud. Pärast remonti peab seade olema ohutuskaitstud vastavalt standardile DVE 0701 või riiklikele määrustele.

Remont

1. Paigaldage hing seadmele (1).
2. Liigutage hinge allapoole (2), kuni see on seadme külge lukustunud.

2.

4.19 Uksetihendi (alumine) vahetamine

Märkus:

Seade on toitest lahutatud. Seade on veeühendusest lahutatud. Välimine uks on eemaldatud. Sokliplaat on eemaldatud. → 274 Aluspaneel on eemaldatud (valikuline). → 273 Uksevedrud on eemaldatud. Juhtpaneel on eemaldatud. Juhtmekimbu hoidik all on eemaldatud.

4.19.1 Uksetihendi eemaldamine

1. Eemaldage kaks lukustusklambrit alumiselt uksetihendilt (1, 2).

1. Lahutage ülevoolukanal.

1. Tõstke ülevoolumenn välja.

Remont

1. Eemaldage sissemiselt ukselt alumine uksetihend.

1. Paigaldage uksetihendiga ühendusjuhtkust vasakule ja paremale ühenduskorgid.

1. Paigutage uksetihend nii, et tihendusklapp jääks siseriide ukse sisse.
2. Kinnitage uksetihend kahe lukustusklambriga.

Remont

4.20 Uksetihendi (ülemine) vahetamine

Märkus:

Seade on toitest lahutatud. Seade on veeühendusest lahutatud.

4.20.1 Uksetihendi eemaldamine

Eemaldage sisemiselt raamilt uksetihend.

4.20.2 Uksetihendi paigaldamine

Enne paigaldamist tuleb uksetihend lõigata parajaks. Tihendi õige pikkus on 1750 mm seadmetele kõrgusega 81 cm ja 1850 mm seadmetele kõrgusega 86 cm.

1. Valmistage ette sobiv uksetihend.
2. Veenduge, et tihendusprofiili paigaldusasend oleks õige.

1. Valge punkt peab olema ühetasane tihenduspesa ribaga.

Tihend ei tohi olla laineline ega nurkadest kiskuda. Tihend lõigatakse otstest diagonaalselt lühemaks ja otsad pannakse mahuti esiosa põhja alla.

Pange tihendi ots ettepoole sisemise ukse alla. Tihend peab olema vastu mahutit võimalikult pikalt.

Õigesti paigaldatud uksetihend:

Remont

4.21 Tule EmotionLight vahetamine

EmotionLight asub loputusaagi ülemisel eesmisel välispinnal.

Nõue:

Seade on toitest lahutatud. Seade on veetühendusest lahutatud. Seadmetele pääseb vabalt ligi. Tööpind on eemaldatud (valikuline). Parempoolne küljepaneel on eemaldatud (valikuline). → 266

4.21.1 Tule EmotionLight eemaldamine

1. Võtke tagaküljel olev haak lahti (1).

1. Eemaldage hoidik ülessuunas (2).
2. Tõmmake pistik ühendusest välja (seadme esiküljel all paremal).
3. Eemaldage elektriühendus toitemoodulist.

1. Eemaldage EmotionLight seadmest.

4.21.2 Tule EmotionLight paigaldamine

1. Pange hoidik loputuspaagi raamile (1).

Remont

1. Kinnitage haak (2).

3.

TÄHELEPANU!

Vale paigaldus!

Kaabli kahjustus uksehinge juures.

Paigaldage kaabel uksehinge juurde (hinge ja loputuspaagi vahelisse) nii, et liikuvad osad seda ei kahjustaks.

Paigaldage kaabel paremale poole alla.

Remont

Joonis 3: Lame kaabel 4. Paigaldage pistik.

Remont

4.22 Tule TimeLight vahetamine

Vahetage TimeLight välja ainult tervikuna.

Tule TimeLight moodul kinnitatakse dokliplaadi tagaosa külge.

Nõue:

Seade on toitest lahutatud. Seade on veeühendusest lahutatud. Aluspaneel on eemaldatud. → 273 Sokliplaat on eemaldatud ja ümber pööratud. → 274

4.22.1 Tule TimeLight eemaldamine

1. Painutage kinnituselemendid (1) veidi väljapoole.

1. Tõmmake tule TimeLight moodul ülesuunas juhikust välja (2).

4.22.2 Tule TimeLight paigaldamine

1. Painutage kinnituselemendid (1) uuesti tagasi.

1. Lükake tule TimeLight moodul juhikusse (2).
2. Looge elektriühendus.

Remont

4.23 Süvendivalgustuse Gap Illumination vahetamine

Nõue:

Seade on toitest lahutatud. Seade on veeühendusest lahutatud. Välimine uks on lahti võetud. Tööpaneel on eemaldatud.

4.23.1 Süvendi valgustuse Gap Illumination eemaldamine

1. Võtke kinnitus lahti (1).
2. Eemaldage töö moodulilt elektriühendus (2).

2.1. Võtke tagaküljel haak lahti (1). 2. Eemaldage valguskiud (2).

Remont

3.1. Võtke haak lahti (1).

1. Tõstke trükkplaat koos hoidikuga üles ja eemaldage see töö mooduli raamilt (2).

4.23.2 Süvendi valgustuse Gap Illumination paigaldamine

1. Paigaldage trükkplaadi hoidik töömooduli raamile.

2. Keerake seda, kuni kuulete klopsu.

1. Paigaldage valguskiud ja keerake, kuni kuulete klopsu.

1. Ühendage juhe töömooduliga.
